LED显示屏的灰度和亮度区分方法和LED市场分析

提升高端LED显示屏刷新率的方法介绍LED显示屏的灰阶度灰阶度就是显示屏上每一颗LED亮度的分辨率，举例来说，4bit灰阶度表示LED有16阶的亮度变化。

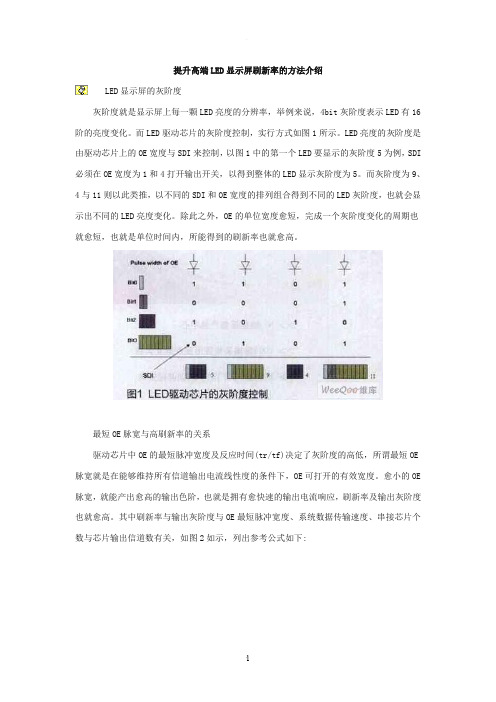

而LED驱动芯片的灰阶度控制，实行方式如图1所示。

LED亮度的灰阶度是由驱动芯片上的OE宽度与SDI来控制，以图1中的第一个LED要显示的灰阶度5为例，SDI 必须在OE宽度为1和4打开输出开关，以得到整体的LED显示灰阶度为5。

而灰阶度为9、4与11则以此类推，以不同的SDI和OE宽度的排列组合得到不同的LED灰阶度，也就会显示出不同的LED亮度变化。

除此之外，OE的单位宽度愈短，完成一个灰阶度变化的周期也就愈短，也就是单位时间内，所能得到的刷新率也就愈高。

最短OE脉宽与高刷新率的关系驱动芯片中OE的最短脉冲宽度及反应时间(tr/tf)决定了灰阶度的高低，所谓最短OE 脉宽就是在能够维持所有信道输出电流线性度的条件下，OE可打开的有效宽度。

愈小的OE 脉宽，就能产出愈高的输出色阶，也就是拥有愈快速的输出电流响应，刷新率及输出灰阶度也就愈高。

其中刷新率与输出灰阶度与OE最短脉冲宽度、系统数据传输速度、串接芯片个数与芯片输出信道数有关，如图2如示，列出参考公式如下:Frefresh : 刷新率(Hz)根据上列参考公式，如果单一控制器有8个输出口，带截面积为64×64单色屏，所需要的串接芯片个数NIC=32，输出灰阶度设为12位(4,096级)，如果采用具备16个输出信道、数据传输速度为20MHz和OE最短脉冲宽度为300ns的驱动芯片，代入计算可得到刷新率有723Hz，但如果输出灰阶度想提高为14位(4,096级)，刷新率则是下降至196Hz，如果输出灰阶度想提高到16位(65,536级)，刷新率则仅有50Hz，而一般系统输入的画面更新率至少60Hz，因此如此低的刷新率已无法供应一般显示屏系统的需求。

在上述情况中，如果想提高输出灰阶度，同时又想提高刷新率，可以选择较小OE脉冲宽度的驱动芯片。

LED显示屏的好坏可以从以下几个方面进行评定：
1. 显示效果：LED显示屏的显示效果是最直观的评价指标，包括颜色还原度、亮度、对比度、分辨率等。

好的LED显示屏应该能够清晰地展示出图像的细节和色彩，并且不会出现颜色失真、闪烁等问题。

2. 视角：LED显示屏的视角指的是从不同角度观看屏幕时，看到的图像质量是否一致。

好的LED显示屏应该有较大的视角范围，能够让多人从不同角度观看到清晰的图像。

3. 亮度均匀性：LED显示屏的亮度均匀性指的是屏幕上不同区域的亮度是否一致。

好的LED 显示屏应该具有较高的亮度均匀性，使得屏幕上的图像在任何位置都能够保持一致的亮度和色彩。

4. 刷新率：LED显示屏的刷新率指的是屏幕上每秒钟更新的次数，通常用Hz表示。

好的LED 显示屏应该具有较高的刷新率，能够让屏幕上的图像更加流畅和自然。

5. 能耗：LED显示屏的能耗是指在一定时间内消耗的电能，通常用W表示。

好的LED显示屏应该具有较低的能耗，能够节省能源并延长使用寿命。

6. 价格：LED显示屏的价格是一个重要的考虑因素，好的LED显示屏不一定价格很高，但价格过低的LED显示屏可能存在质量问题。

综上所述，LED显示屏的好坏评价标准包括显示效果、视角、亮度均匀性、刷新率、能耗和价格等多个方面。

在选择LED显示屏时，需要综合考虑这些因素，并根据实际需求选择适合的产品。

LED显示屏关键技术指标LED显示屏是一种新型的平面显示器件，广泛应用于室内外广告牌、舞台背景、体育场馆、电子商务展示、交通信息发布等领域。

为了满足各种不同应用场景的需要，LED显示屏的关键技术指标有很多，下面将从像素密度、亮度、色彩表现、灰度等几个方面进行详细介绍。

第三，色彩表现：色彩表现是指显示屏能够呈现的颜色范围。

较广的色彩表现范围可以使得显示内容更加丰富多彩，更加真实准确。

目前常见的LED显示屏色彩表现标准是sRGB色彩空间，可以覆盖大部分可见光谱范围。

第四，灰度：灰度是指显示屏能够表现的不同亮度层次的数量，决定了显示屏在表现细节和屏幕过渡效果等方面的能力。

较高的灰度可以使得显示内容更加细腻，色彩过渡更加自然。

一般来说，LED显示屏的灰度需要在8-14位之间，高端产品甚至可以达到16位。

第六，可视角度：可视角度是指观察者能够正常看到显示内容的范围，决定了显示屏的视觉效果。

较大的可视角度可以保证大范围内的观众都能够看到屏幕上的内容。

一般来说，LED显示屏的可视角度要求在160度以上，高端产品可以达到178度甚至更高。

第七，色温和色调调节：色温和色调调节是指能够根据需要调节显示屏的颜色温度和色调，以适应不同的场景需求。

可以根据具体情况选择冷暖色温，以及调整红、绿、蓝通道的色调比例，使得显示效果更加符合实际需求。

综上所述，LED显示屏的关键技术指标包括像素密度、亮度、色彩表现、灰度、刷新率、可视角度以及色温和色调调节等。

这些指标的选择和配置需要根据具体应用场景的需求来确定，以确保LED显示屏能够有最佳的展示效果。

P4LED显示屏已越来越多的进入到了许许多多的应用领域，但并不是很多人都清楚，什么样的P4LED显示屏才是好的，什么样的是不合格的。

下面，我们就P4LED显示屏的几个重要指标来进行介绍。

1 灰度等级灰度也就是所谓的色阶或灰阶，是指亮度的明暗程度。

对于数字化的显示技术而言，灰度是显示色彩数的决定因素。

一般而言灰度越高，显示的色彩越丰富，画面也越细腻，更易表现丰富的细节。

灰度等级主要取决于系统的A/D转换位数。

当然系统的视频处理芯片、存储器以及传输系统都要提供相应位数的支持才行。

目前国内明仕微LED 显示屏主要采用8位处理系统，也即256（28）级灰度。

简单理解就是从黑到白共有256种亮度变化。

采用RGB三原色即可构成256×256×256=16777216种颜色。

即通常所说的16兆色。

国际品牌显示屏主要采用10位处理系统，即1024级灰度，RGB三原色可构成10.7亿色。

灰度虽然是决定色彩数的决定因素，但并不是说无限制越大越好。

因为首先人眼的分辨率是有限的，再者系统处理位数的提高会牵涉到系统视频处理、存储、传输、扫描等各个环节的变化，成本剧增，性价比反而下降。

一般来说民用或商用级产品可以采用8位系统，广播级产品可以采用10位系统。

2 灰度非线性变换灰度非线性变换是指将灰度数据按照经验数据或某种算术非线性关系进行变换再提供给显示屏显示。

由于LED是线性器件，与传统显示器的非线性显示特性不同。

为了能够让LED显示效果能够符合传统数据源同时又不损失灰度等级，一般在LED显示系统后级会做灰度数据的非线性变换，变换后的数据位数会增加（保证不丢失灰度数据）。

现在国内一些控制系统供应商所谓的4096级灰度或16384级灰度或更高都是指经过非线性变换后灰度空间大小。

4096级是采用了8位源到12位空间的非线性变换技术，16384级则是采用8位到16位的非线性变换技术。

由8位源做非线性变换，转换后空间肯定比8位源大。

LED显示屏亮度计算及灰度控制方法介绍一、LED显示屏亮度计算方法：亮度（cd/m²） = 发光面积（m²）× 流明（lm）/ 方屏面积（m²）瓦特数（W）= 流明（lm）/ 光效（lm/W）显示屏提供的流明数可以从LED的电气参数中得到，常见的还有片源数据给出的几种颜色的亮度，以及整体的光效。

通过给定的流明数和需要的亮度，可以计算出显示屏所需的瓦特数，并决定所需的供电电源。

二、LED显示屏灰度控制方法介绍：灰度是指LED显示屏显示图像中的明暗层次，灰度控制方法旨在实现不同亮度级别的显示效果。

常用的灰度控制方法有以下几种：1.二进制控制：二进制控制是最简单和最基本的方法，它将每个像素分为两个状态，即开和关，通过快速切换这两种状态，来模拟不同的亮度级别。

在更新频率足够高的情况下，人眼会感知到平滑的灰度变化。

但是，二进制控制只能实现2级灰度。

2.PWM调光：脉宽调制（PWM）是一种常用的灰度控制方法。

它通过控制连接到LED的电流的占空比，来改变LED的亮度。

通过改变电流的状态时间和非状态时间的比例，可以实现不同亮度级别的显示效果。

PWM调光有较高的精度和灵活性，并且在人眼的视觉暂留效应下可以实现较高的灰度分辨率。

3.DC调光：直流调光是通过改变LED的电流大小来控制亮度。

利用LED的I-V特性曲线，调节电流可以实现不同亮度级别的显示效果。

DC调光相对于PWM 调光，灰度变化更为平滑，但需要更高的精确度和更复杂的电路控制。

4.倍频调光：倍频调光是指通过控制驱动芯片输出的时钟信号的频率来改变LED的亮度。

在特定的频率下，LED的亮度会变化。

倍频调光可以实现较高的灰度分辨率，但对驱动芯片的要求比较高，且需要较高的刷新率。

综上所述，LED显示屏的亮度计算和灰度控制方法，通过精确的计算亮度和采用不同的灰度控制方法，可以实现所需的显示效果，满足不同场景和应用的要求。

LED显示屏的常用6种分类方式LED显示屏目前应用越来越广泛，我们也经常会听到各种各样的LED屏幕，那么到底有哪些分类呢？1. 按显示颜色分为：单红色、单绿色、红绿双基色、红绿蓝三色、全彩、自然色；单基色LED显示屏（含伪彩色LED显示屏），双基色LED显示屏和全彩色（三基色）LED显示屏。

按灰度级又可分为16、32、64、128、256级灰度LED 显示屏等。

2. 按使用功能分为：图文显示屏、多媒体视频显示屏、行情显示屏、条形显示屏、利率显示屏、文本LED显示屏、图文LED显示屏、计算机视频LED显示屏、电视视频LED显示屏和行情LED显示屏等。

行情LED显示屏一般包括证券、利率、期货等用途的LED显示屏。

3. 按使用环境分为：室内led显示屏、室外led显示屏、半户外led显示屏。

4. 按发光点直径或点间距分为：φ3.0、φ3.7、φ4.8、φ5.0、φ8.0、ph8、ph10、ph16、ph20、ф3.0、ф3.75、ф4.8、ф5.0、ф8.0、ф15、ф19、ф26等。

5. 基本发光点非行情类led显示屏中，室内led显示屏按采用的LED单点直径可分为Φ3mm、Φ375mm、Φ5mm、Φ8mm、和Φ10mm等显示屏；室外led显示屏按采用的象素直径可分为Φ19mm、Φ22mm和Φmm26等led显示屏。

行情类led显示屏中按采用的数码管尺寸可分2.0cm(0.8inch)、2.5cm(1.0inch)、3.0cm(1.2inch)、4.6cmm(1.8inch)、5.8cm(2.3inch)、7.6cm(3inch)等led显示屏。

6. 按像素密度分：2500点、3906点、5102点、6944点、10000点、虚拟3906*4=12384点、15625点、17199点、17772点、27778点、44321点、62500点也就是1万点、1万7千点、1万5千点、2万7千点、4万4千点、6万2千点等LED显示屏。

LED照明显示的灰度和亮度区别目前国内LED 显示屏主要采用8 位处理系统，也即256(28)级灰度。

简单理解就是从黑到白共有256 种亮度变化。

采用RGB 三原色即可构成256 乘以256 乘以256=16777216 种颜色。

即通常所说的16 兆色。

国际品牌显示屏主要采用10 位处理系统，即1024 级灰度，RGB 三原色可构成10.7 亿色。

LED 显示屏灰度也就是所谓的色阶或灰阶，是指亮度的明暗程度。

对于数字化的显示技术而言，灰度是显示色彩数的决定因素。

一般而言灰度越高，显示屏画面显示的色彩越丰富，画面也越细腻，更易表现丰富的细节。

灰度虽然是决定色彩数的决定因素，但并不是说无限制越大越好。

因为首先人眼的分辨率是有限的，再者系统处理位数的提高会牵涉到系统视频处理、存储、传输、扫描等各个环节的变化，成本剧增，性价比反而下降。

一般来说民用或商用级产品可以采用8 位系统，广播级产品可以采用10 位系统。

灰度非线性变换是指将灰度数据按照经验数据或某种算术非线性关系进行变换再提供给显示屏显示。

由于LED 是线性器件，与传统显示器的非线性显示特性不同。

为了能够让LED 显示效果能够符合传统数据源同时又不损失灰度等级，一般在LED 显示系统后级会做灰度数据的非线性变换，变换后的数据位数会增加(保证不丢失灰度数据)。

亮度鉴别等级是指人眼能够分辨的图像从最黑到最白之间的亮度等级。

前面提到显示屏的灰度等级有的很高，可以达到256 级甚至1024 级。

但是由于人眼对亮度的敏感性有限，并不能完全识别这些灰度等级。

也就是说可能很多相邻等级的灰度人眼看上去是一样的。

而且眼睛分辨能力每人各不相同。

对于显示屏，人眼识别的等级自然是越多越好，因为显示的图像毕竟是给人看的。

人眼能分辨的亮度等级越多，意味着显。

LED显示屏主要技术参数LED显示屏(Light Emitting Diode Display Screen)是一种通过LED 作为发光元件来显示图像和文字的设备。

它具有较高的亮度、对比度和色彩饱和度，适用于室内和室外环境。

下面是LED显示屏的主要技术参数。

1.分辨率：分辨率是指显示屏能够呈现的图像细节的能力。

通常以像素单位表示，例如1920×1080表示水平和垂直像素数。

更高的分辨率可以提供更清晰和细腻的图像。

2.像素间距：像素间距是指相邻像素之间的距离。

较小的像素间距可以提供更高的像素密度，从而呈现出更清晰和细腻的图像，但也会增加成本。

3. 亮度：亮度是指LED显示屏的发光强度。

通常以尼特(Nit)为单位表示。

较高的亮度可以提高显示屏在明亮环境下的可视性。

4.对比度：对比度是指显示屏上不同区域之间亮度差异的度量。

较高的对比度可以提供更差异明显的图像和更好的色彩表现。

5.色彩饱和度：色彩饱和度是指LED显示屏所能呈现的颜色的鲜艳程度。

较高的色彩饱和度可以提供更生动和逼真的图像。

6.刷新率：刷新率是指显示屏每秒更新图像的次数。

通常以赫兹(Hz)为单位表示。

较高的刷新率可以提供更平滑的图像，尤其在快速移动的场景中。

7.视角：视角是指从不同角度观看显示屏时图像的可见性。

通常以水平和垂直角度来表示。

较大的视角范围可以保证观众从不同位置都能够清晰看到显示屏上的内容。

8.功耗：功耗是指显示屏在运行时所消耗的能量。

较低的功耗可以节约能源和降低运行成本。

9.可靠性：可靠性是指显示屏在长时间运行下的稳定性和耐久性。

高质量的LED显示屏应具有较长的寿命和稳定的性能。

10.防水等级：防水等级是指显示屏对水的防护能力。

室外LED显示屏通常需要具有一定的防水能力，以使其在各种天气条件下正常运行。

11.响应时间：响应时间是指显示屏切换图像的速度。

较快的响应时间可以减少图像模糊和残影，特别适用于播放快速视频和动画。

1、物理指标像素中心距pixel pitch(点间距)相邻像素中心之间的距离。

(单位：mm)密度density (点数)：单位面积上像素点的数量(单位：点/m2)。

点数同点间距存在一定计算关系。

计算公式是：密度=(1000&pide;像素中心距)。

LED显示屏的密度越高，图像越清晰，最佳观看距离范围越小。

最佳视距观看距离图示平整度level up degree发光二极管、像素、显示模块、显示模组在组成LED显示屏平面时的凹凸偏差。

LED显示屏的平整度不好易导致观看时，屏体颜色不均匀。

2、电性能指标灰度等级gray scaleLED显示屏同一级亮度中从最暗到最亮之间能区别的亮度级数。

灰度也就是所谓的色阶或灰阶，是指亮度的明暗程度。

对于数字化的显示技术而言，灰度是显示色彩数的决定因素。

一般而言灰度越高，显示的色彩越丰富，画面也越细腻，更易表现丰富的细节。

灰度等级主要取决于系统的A/D转换位数。

当然系统的视频处理芯片、存储器以及传输系统都要提供相应位数的支持才行。

一般为无灰度、8级、16级、32级、64级、128级、256级等，LED显示屏的灰度等级越高，颜色越丰富，色彩越艳丽；反之，显示颜色单一，变化简单。

目前国内LED显示屏主要采用8位处理系统，也即256（28）级灰度。

简单理解就是从黑到白共有256种亮度变化。

采用RGB三原色即可构成256×256×256=16777216种颜色。

即通常所说的16兆色。

国际品牌显示屏主要采用10位处理系统，即1024级灰度，RGB三原色可构成10.7亿色。

换帧频率refresh frame frequencyLED显示屏LED显示屏画面信息更新的频率。

一般为25Hz、30Hz、50Hz、60Hz等，换帧频率越高，变化的图像连续性越好。

刷新频率refresh frequencyLED显示屏显示数据每秒钟被重复显示的次数。

常为60Hz、120Hz、240Hz等，刷新频率越高，图像显示越稳定。
