固规(压力容器容规)介绍

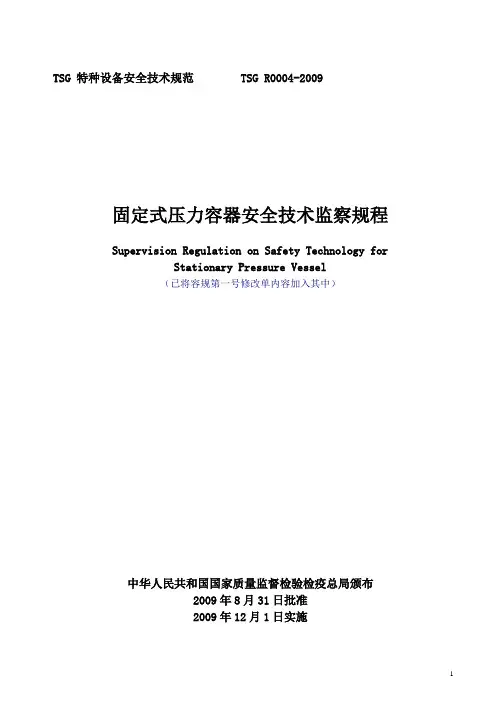

TSG特种设备安全技术规范 TSG R0004-2009固定式压力容器安全技术监察规程Supervision Regulation on Safety Technology forStationary Pressure Vessel（已将容规第一号修改单内容加入其中）中华人民共和国国家质量监督检验检疫总局颁布2009年8月31日批准2009年12月1日实施前言2007年5月，国家质量监督检验检疫总局（以下简称国家质检总局）特种设备安全监察局（以下简称特种设备局）下达制（修）订《固定式压力容器安全技术监察规程》（以下简称《容规》）的立项计划。

2007年9月，中国特种设备检测研究院（以下简称中国特检院）技术法规室组织有关专家成立了制（修）订工作组并且在北京召开第一次工作组会议，讨论了《容规》制（修）订的原则、重点内容及主要问题、结构（章节）框架，并且就起草工作进行了具体分工，制定了起草工作时间表。

2007年11月，工作组在北京召开了第二次工作会议，经过讨论，形成了《容规》征求意见稿，特种设备局以质检特函[2008]10号文征求基层部门、有关单位和专家及公民的意见。

2008年5月，工作组在江苏省苏州市召开第三次会议，根据征求的意见，研究处理形成送审稿。

在制（修）订过程中，特种设备局还多次与工作组召开专题会议，研讨《容规》制（修）订过程中的重大问题，并且委托中国特检院和中国特种设备检验协会，分别于2008年1月和2008年7月，组织召开2次专题研讨会，讨论《容规》中无损检测部分的修改。

2008年8月，特种设备局将送审稿提交给国家质检总局特种设备安全技术委员会审议，工作组根据审议意见修改后形成了报批稿。

2008年1 0月，本规程的报批稿由国家质检总局向WTO/TBT进行了通报。

2009年4月，工作组回复了WTO/TBT的咨询意见，并且于2009年5月在北京召开了《容规》定稿会，最终确定了《容规》报批稿的内容。

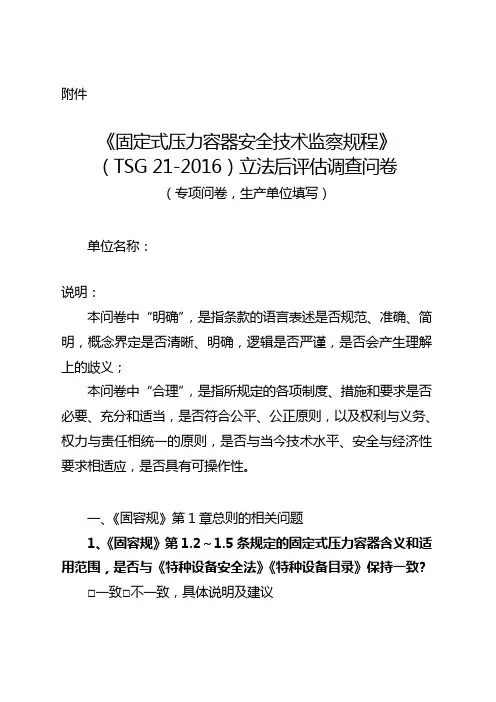

附件《固定式压力容器安全技术监察规程》（TSG 21-2016）立法后评估调查问卷（专项问卷，生产单位填写）单位名称：说明：本问卷中“明确”，是指条款的语言表述是否规范、准确、简明，概念界定是否清晰、明确，逻辑是否严谨，是否会产生理解上的歧义；本问卷中“合理”，是指所规定的各项制度、措施和要求是否必要、充分和适当，是否符合公平、公正原则，以及权利与义务、权力与责任相统一的原则，是否与当今技术水平、安全与经济性要求相适应，是否具有可操作性。

一、《固容规》第1章总则的相关问题1、《固容规》第1.2～1.5条规定的固定式压力容器含义和适用范围，是否与《特种设备安全法》《特种设备目录》保持一致?□一致□不一致，具体说明及建议2、《固容规》第1.3～1.5条规定了适用于和不适用于《固容规》的固定式压力容器具体范围，明确了需要采取的不同监管方式和要求，主要目的是为了体现分类监管。

其方式和要求是否合理？□合理□基本合理□不合理对于存在的问题，请具体说明并提出建议：3、《固容规》第1.7条压力容器分类是否合理？□合理□基本合理□不合理对于存在的问题，请具体说明并提出建议：4、对《固容规》第1章总则的其他意见和建议：二、《固容规》第2章材料的相关问题1、《固容规》第2.1.1条通用要求中的基本要求是否合理？□合理□基本合理□不合理对于存在的问题，请具体说明并提出建议：— 2 —2、《固容规》第2.1.2～2.1.5条规定的境外牌号、新材料的使用和材料代用的要求是否合理？□合理□基本合理□不合理对于存在的问题，请具体说明并提出建议：3、《固容规》第2.2条规定了金属材料的基本性能要求，超高压容器用钢、非焊接瓶式容器用钢、储气井用钢的专项要求，以及复合钢板、铸铁容器、铸钢容器、有色金属容器和焊接材料的技术要求。

该部分规定的内容是否能够满足压力容器用金属材料的基本安全性能要求，是否合理？□满足□基本满足□不满足□合理□基本合理□不合理对于存在的问题，请具体说明并提出建议：4、《固容规》第2.3条规定了非金属材料中的石墨压力容器材料的一般要求、性能要求以及纤维增强塑料压力容器材料的性能要求，该部分规定的内容是否能够满足压力容器用非金属材料的基本安全性能要求，是否合理？□满足□基本满足□不满足□合理□基本合理□不合理— 3 —对于存在的问题，请具体说明并提出建议：5、对《固容规》第2章材料的其他意见和建议：三、《固容规》第3章设计的相关问题1、《固容规》3.1.1～3.1.4条明确了设计单位及设计委托方的责任，规定了设计文件应包含的内容，设计文件的签署以及设计专用章的使用。

前言《压力容器定期检验规则》（以下简称《容检规》）已经于2004年6月23日颁布，于2004年9月23日开始实施。

与1990年原劳动部颁发的《在用压力容器检验规程》相比，《容检规》有了较大的修改。

这些修改，既是为了适应向社会主义市场经济体制的转变以及科学技术的进步，提高在用压力容器安全管理与检验水平，更好地保障在用压力容器的运行安全，又是为了使压力容器的检验技术规程与原国家质量技术监督局于1999年颁发的《压力容器安全技术监察规程》相一致。

为了配合做好《容检规》的学习、宣传和贯彻实施工作，参加《容检规》修订组的同志，共同编写了《压力容器定期检验规则释义》，力图反映修订原意，供学习参考。

本书共分三部分，第一部分是《容检规》编制说明，介绍了《容检规》的编制背景、修订过程、修订原则和修订的主要内容；第二部分是《容检规》条文解析，共六章五十四条，还有三个附件，逐条解析了条文原意、理解重点和操作程序，重点介绍与原《在用压力容器检验规程》的不同之处；第三部分是《容检规》原文，便于读者在学习、工作中查阅。

由于时间紧迫，成书仓促，书中错误之处在所难免，请读者指正。

本书编写组2004年9月内容摘要：国家质量监督检验检疫总局于2004年6月23日颁布了《压力容器定期检验规则》，2004年9月23日开始实施。

与原《在用压力容器检验规程》相比，《压力容器定期检验规则》有较大的修改。

本释义由《压力容器定期检验规则》修订组的专家编写，包括修订过程、原则、主要内容解释和条文解析，对《压力容器定期检验规则》具体条文的的目的意义，来源、依据或背景，如何操作进行了较详尽的分析和说明，是压力容器检验人员、管理人员正确理解和执行新检验规则的重要参考资料。

《压力容器定期检验规则》释义编写人员：陈钢、贾国栋、李景辰、谢铁军、高继轩、张建荣、刘浔华袁素霞、杨铁成、宋永利、张志毅、汤仁怀、刘汇源、王春年目录《压力容器定期检验规则》编制说明《压力容器定期检验规则》条文解析第一章总则第二章年度检查第三章全面检验第四章耐压试验第五章安全状况等级评定第六章附则附件一移动式压力容器定期检验附加要求附件二医用氧舱定期检验要附件三安全阀校验要求附件：《压力容器定期检验规则》《压力容器定期检验规则》编制说明一、概述1990年原劳动部颁发了《在用压力容器检验规程》，并于1990年2月正式执行。

固定式固定式压力容器安全技术监察规程1总则1.1目的为了保障固定式压力容器安全运行，保护人民生命和财产安全，促进国民经济发展，根据《特种设备安全监察条例》，制定本规程。

1.2 固定式压力容器固定式压力容器是指安装在固定位置使用的压力容器（以下简称压力容器，注（1-1）。

注1-1：对于为了某一特定用途、仅在装置或者场区内部搬动、使用的压力容器，以及移动式空气压缩机的储气罐按照固定式压力容器进行监督管理。

1.3适用范围本规程适用于同时具备下列条件的压力容器：（1）工作压力大于或者等于0.1MPa（注1-2）；（2）工作压力与容积的乘积大于或者等于2.5MPa·L（注1-3）；（3）盛装介质为气体、液化气体以及介质最高工作温度高于或者等于其标准沸点的液体（注1-4）。

其中，超高压容器应当符合《超高压容器安全技术监察规程》的规定，非金属压力容器应当符合《非金属固定式压力容器安全技术监察规程》的规定，简单压力容器应当符合《简单固定式压力容器安全技术监察规程》的规定。

注1-2：工作压力，是指压力容器在正常工作情况下，其顶部可能达到的最高压力（表压力）。

注1-3：容积，是指压力容器的几何容积，即由设计图样标注的尺寸计算（不考虑制造公差）并且圆整。

一般应当扣除永久连接在压力容器内部的内件的体积。

注1-4：容器内介质为最高工作温度低于其标准沸点的液体时，如果气相空间的容积与工作压力的乘积大于或者等于2.5MPa·L时，也属于本规程的适用范围。

1.4适用范围的特殊规定压力容器使用单位应当参照本规程使用管理的有关规定，负责本条范围内压力容器的安全管理。

1.4.1只需要满足本规程总则、设计、制造要求的压力容器本规程适用范围内，容积大于或者等于25L的下列压力容器，只需要满足本规程第l、3、4章的规定：（1）《简单固定式压力容器安全技术监察规程》不适用的移动式空气压缩机的储气罐；（2）深冷装置中非独立的压力容器、直燃型吸收式制冷装置中的压力容器、铝制板翅式热交换器、空分装置中冷箱内的压力容器；（3）无壳体的套管热交换器、螺旋板热交换器、钎焊板式热交换器；（4）水力自动补气气压给水（无塔上水）装置中的气压罐，消防装置中的气体或者气压给水（泡沫）压力罐；（5）水处理设备中的离子交换或者过滤用压力容器、热水锅炉用膨胀水箱；（6）电力行业专用的全封闭式组合电器（如电容压力容器）；（7）橡胶行业使用的轮胎硫化机以及承压的橡胶模具；（8）机器设备上附属的蓄能器。

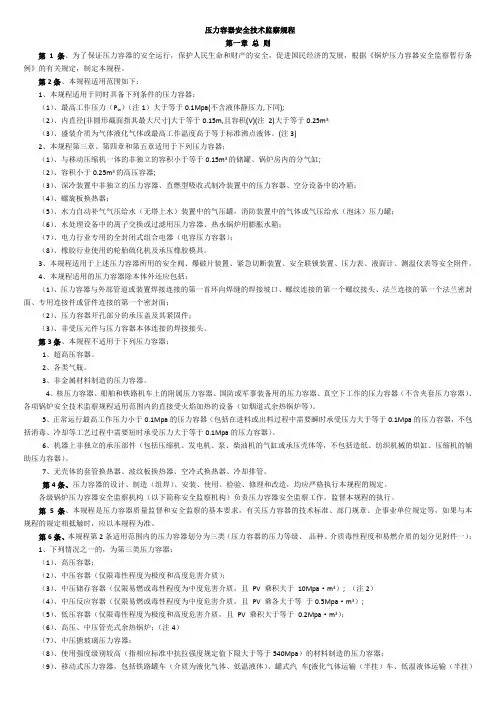

压力容器安全技术监察规程第一章总则第 1 条、为了保证压力容器的安全运行，保护人民生命和财产的安全，促进国民经济的发展，根据《锅炉压力容器安全监察暂行条例》的有关规定，制定本规程。

第2条、本规程适用范围如下：1、本规程适用于同时具备下列条件的压力容器：（1）、最高工作压力（P w）（注1）大于等于0.1Mpa(不含液体静压力,下同);（2）、内直径(非圆形截面指其最大尺寸)大于等于0.15m,且容积(V)(注2)大于等于0.25m3;（3）、盛装介质为气体液化气体或最高工作温度高于等于标准沸点液体。

(注3)2、本规程第三章、第四章和第五章适用于下列压力容器；（1）、与移动压缩机一体的非独立的容积小于等于0.15m3的储罐、锅炉房内的分气缸;（2）、容积小于0.25m3的高压容器;（3）、深冷装置中非独立的压力容器、直燃型吸收式制冷装置中的压力容器、空分设备中的冷箱；（4）、螺旋板换热器；（5）、水力自动补气气压给水（无塔上水）装置中的气压罐，消防装置中的气体或气压给水（泡沫）压力罐；（6）、水处理设备中的离子交换或过滤用压力容器、热水锅炉用膨胀水箱；（7）、电力行业专用的全封闭式组合电器（电容压力容器）；（8）、橡胶行业使用的轮胎硫化机及承压橡胶模具。

3、本规程适用于上述压力容器所用的安全阀、爆破片装置、紧急切断装置、安全联锁装置、压力表、液面计、测温仪表等安全附件。

4、本规程适用的压力容器除本体外还应包括：（1）、压力容器与外部管道或装置焊接连接的第一首环向焊缝的焊接坡口、螺纹连接的第一个螺纹接头、法兰连接的第一个法兰密封面、专用连接件或管件连接的第一个密封面；（2）、压力容器开孔部分的承压盖及其紧固件；（3）、非受压元件与压力容器本体连接的焊接接头。

第3条、本规程不适用于下列压力容器：1、超高压容器。

2、各类气瓶。

3、非金属材料制造的压力容器。

4、核压力容器、船舶和铁路机车上的附属压力容器、国防或军事装备用的压力容器、真空下工作的压力容器（不含夹套压力容器）、各项锅炉安全技术监察规程适用范围内的直接受火焰加热的设备（如烟道式余热锅炉等）。

压力容器使用管理规则TSGR压力容器是指能够承受内部介质压力的设备，并且在正常使用条件下，内部压力大于外部压力的设备，其使用管理规则有助于确保压力容器的安全运行。

下面是对压力容器使用管理规则TSGR（The Rules for the Supervision and Management of Safety Performance of Stationary Pressure Vessels）的详细介绍。

一、适用范围TSGR适用于额定内径大于15mm和壁厚大于3mm的高压容器以及低温低压容器。

这些容器包括锅炉、煤气瓶、储气罐、压缩机和反应釜等。

二、安全技术标准三、分级管理TSGR采用分级管理的方式，将压力容器根据不同危险程度分为四类，并对不同类别的容器制定了相应的管理要求。

这样可以根据容器的危险程度来确保对高风险容器的特殊管理，保证其安全运行。

四、操作管理根据TSGR的规定，压力容器的使用单位应该制定相关的操作规程和管理制度，并设立专职或兼职的安全管理人员。

操作规程应包括容器的使用、检查、维护、维修和试验等内容，以确保容器正常运行，并及时发现和处理潜在的问题。

五、检查与试验TSGR规定了压力容器的定期检查和试验要求。

这些要求包括外观检查、泄漏测试、焊缝和材料的无损检测等。

通过定期的检查和试验，可以及时发现容器中的问题，采取相应的措施进行修复和维护。

六、事故处理如果发生压力容器的事故，使用单位应立即采取应急措施，确保人员安全，并报告有关部门。

同时，应进行事故调查，找出事故的原因，并采取措施，防止类似事故再次发生。

七、培训与管理使用单位应对压力容器的使用人员进行培训，使其熟悉TSGR的要求和容器的安全操作规程。

同时，应建立健全的档案管理，记录容器的使用、维修和检验情况，以便追溯和管理。

八、责任与处罚TSGR规定了违反管理规定的情况下可能面临的责任和处罚。

对于严重违规行为，责任人可能会面临经济处罚、追究刑事责任等。

固定式压力容器安全技术监察规程1 总则1.1 目的为了保障固定式压力容器的安全运行，保护人民生命和财产的安全，促进国民经济的发展，根据《特种设备安全监察条例》，制定本规程。

1.2 固定式压力容器固定式压力容器是指安装在固定位置使用的压力容器（以下简称压力容器，注1-1）注1-1：对于为了某一特定用途，仅在装置或者场区内部搬动，使用的压力容器，以及移动式空气压缩机的储气罐按照固定式压力容器进行监督管理。

1.3 适用范围本规程适用于同时具备下列条件的压力容器：(1)最高工作压力大于或者等于0.1MPa；（注1-2）(2)工作压力与容积的乘积大于或者等于2.5MPa·L；(注1-3)(3)盛装介质为气体、液化气体以及最高工作温度高于或者等于其标准沸点的液体。

(注1-4)其中超高压容器应当符合《超高压容器安全技术监察规程》的规定；非金属压力容器应当符合《非金属压力容器安全技术监察规程》的规定；简单压力容器应当符合《简单压力容器安全技术监察规程》的规定。

注1-2：工作压力，是指压力容器在正常工作情况下，其顶部可能达到的最高压力（表压力）。

注1-3：容积，是指压力容器的几何容积，即由设计图样标注的尺寸计算（不考虑制造公差）并且圆整。

一般应当扣除永久连接在压力容器内部的内件的体积。

注1-4：容器内介质为最高工作温度低于其标准沸点的液体时，如果气相空间的容积与工作压力的乘积大于或者等于2.5MPa·L 时，也属于本规程的适用范围。

1.4 适用范围的特殊规定压力容器使用单位应当参照本规程使用管理的有关规定，负责本条范围内压力容器的安全管理。

1.4.1 只需要满足本规程总则、设计、制造要求的压力容器本规程适用范围内，容积大于或者等于25L 的下列压力容器，只需要满足本规程第1、3、4 章的有关规定：（1）《简单压力容器安全技术监察规程》不适用的移动式空气压缩机的储气罐；（2）深冷装置中非独立的压力容器、直燃型吸收式制冷装置中的压力容器、铝制板翅式热交换器、空分装置中冷箱内的压力容器；（3）无壳体的套管热交换器、螺旋板热交换器、钎焊板式热交换器；（4）水力自动补气气压给水（无塔上水）装置中的气压罐，消防装置中的气体或气压给水（泡沫）压力罐；（5）水处理设备中的离子交换或过滤用压力容器、热水锅炉用膨胀水箱；（6）电力行业专用的全封闭式组合电器（如电容压力容器）；（7）橡胶行业使用的轮胎硫化机及承压的橡胶模具；（8）机器设备上附属的蓄能器。

固定式压力容器安全技术监察规程1 总则1.1 目的为了保障固定式压力容器的安全运行，保护人民生命和财产的安全，促进国民经济的发展，根据《特种设备安全监察条例》，制定本规程。

1.2 固定式压力容器固定式压力容器是指安装在固定位置使用的压力容器（以下简称压力容器，注1-1）注1-1：对于为了某一特定用途，仅在装置或者场区内部搬动，使用的压力容器，以及移动式空气压缩机的储气罐按照固定式压力容器进行监督管理。

1.3 适用范围本规程适用于同时具备下列条件的压力容器：(1)最高工作压力大于或者等于0.1MPa；（注1-2）(2)工作压力与容积的乘积大于或者等于2.5MPa·L；(注1-3)(3)盛装介质为气体、液化气体以及最高工作温度高于或者等于其标准沸点的液体。

(注1-4)其中超高压容器应当符合《超高压容器安全技术监察规程》的规定；非金属压力容器应当符合《非金属压力容器安全技术监察规程》的规定；简单压力容器应当符合《简单压力容器安全技术监察规程》的规定。

注1-2：工作压力，是指压力容器在正常工作情况下，其顶部可能达到的最高压力（表压力）。

注1-3：容积，是指压力容器的几何容积，即由设计图样标注的尺寸计算（不考虑制造公差）并且圆整。

一般应当扣除永久连接在压力容器内部的内件的体积。

注1-4：容器内介质为最高工作温度低于其标准沸点的液体时，如果气相空间的容积与工作压力的乘积大于或者等于2.5MPa·L 时，也属于本规程的适用范围。

1.4 适用范围的特殊规定压力容器使用单位应当参照本规程使用管理的有关规定，负责本条范围内压力容器的安全管理。

1.4.1 只需要满足本规程总则、设计、制造要求的压力容器本规程适用范围内，容积大于或者等于25L 的下列压力容器，只需要满足本规程第1、3、4 章的有关规定：（1）《简单压力容器安全技术监察规程》不适用的移动式空气压缩机的储气罐；（2）深冷装置中非独立的压力容器、直燃型吸收式制冷装置中的压力容器、铝制板翅式热交换器、空分装置中冷箱内的压力容器；（3）无壳体的套管热交换器、螺旋板热交换器、钎焊板式热交换器；（4）水力自动补气气压给水（无塔上水）装置中的气压罐，消防装置中的气体或气压给水（泡沫）压力罐；（5）水处理设备中的离子交换或过滤用压力容器、热水锅炉用膨胀水箱；（6）电力行业专用的全封闭式组合电器（如电容压力容器）；（7）橡胶行业使用的轮胎硫化机及承压的橡胶模具；（8）机器设备上附属的蓄能器。

一、主要修订内容（解释）1、与《特种设备安全监察条例》统一：所规定的各项制度、各项要求、名词术语等接轨统一，变更安全监察主体为国家质检总局及省以下质量技术监督部门。

2、结合节能减排降耗基本国策：提出有关的基本要求，如安全系数调整（nb≥2.7ns≥1.5）、换热器热效率（原来没有）、保温保冷要求（原来没有）、定期检验耐压试验问题等（允许不做）。

3、简化压力容器分类方法：与欧盟接轨，按设计压力、容积和介质危害性三个因素决定容器类别。

以后设计制造的按新容规，以前的还按以前的类别继续管理。

4、调整《容规》适用范围：将99版《压力容器安全技术监察规程》改为《固定式压力容器安全技术监察规程》，另行制定《移动式压力容器安全技术监察规程》，暂时保留《超高压容器安全技术监察规程》、《非金属压力容器安全技术监察规程》、《简单容器安全技术监察规程》。

调整一些过于刚性的规定，给新材料、新工艺、新技术的应用留有出路和渠道，简化程序。

——不符合容规要求时的程序和办理方式，取消省级审核。

一、主要修订内容(续-解释））调整一些不合理、过时的规定——如材料复验、焊接试板等问题，部分取消有关钢板复验的强制性规定。

焊接试板不再要求焊接工艺纪律检查性质的试板。

引入无损检测新方法——超声（TOFD，可记录超声检测，不可记录超声检测）信息化要求——特种设备全周期动态监管二、新容规适用范围（解释）《条例》第九十九条定义范围中的压力容器包括固定式压力容器移动式压力容器、气瓶和氧舱四类设备。

在本规程的适用范围中，排除《条例》定义范围中气瓶和氧舱。

同时考虑移动式压力容器事故的危害性大于固定式压力容器，并且罐式集装箱的国际流动性（其介质危害程度的划分应当按国际标准），相应考虑国际接轨问题，本次修订决定将固定式和移动式压力容器分开，分别制定《固定式压力容器安全监察规程》和《移动式压力容器安全技术监察规程》。

本规程将99版容规中有关移动式压力容器的内容全部取消，另行在《移动式压力容器安全技术监察规程》中进行规定。

《大容规》与《固容规》主要变化内容对照新旧对照变化内容《固容规》《大容规》TSGR0004-2009TSG21-2016全称《固定式压力容器安全技术监察规《固定式压力容器安全技术监察规程》程》《中华人民共和国特种设备根据《特种设备安全监察条例》安全法》、《特种设备安全监察条例》说明将TSGR0004-2009替换为TSG21-2016。

增加了《中华人民共和国特种设备安全法》总1、容积单L m3新规范采用了国际单位制，利于则位变化注 1-1 ：对于为了某一特定用途、注 1-1 ：对于为了某一特定用途、仅仅在装置或者场区内部搬动、使用在装置或者场区内部搬动、使用的压的压力容器，以及移动式空气压缩2、定义力容器，以及移动式空气压缩机的储机的储气罐按照固定式压力容器进气罐按照固定式压力容器进行监督行监督管理；过程装置中作为工艺管理。

设备的按压力容器设计制造的余热锅炉依据本规程进行监督管理。

压力容器类别划分。

在固定式压力容器定义的注1-1中，增加“过程装置中作为工艺设备的按压力容器设计制造的余热锅炉依据本规程进行监督管理。

”同时删除原固容规 1.5 不适用范围中的“ (2)《锅炉安全技术监察规程》适用范围内的余热锅炉；”此修改意味着作为过程装置中工艺设备的余热锅炉可以按《锅炉安全技术监察规程》设计制造，也可以按本规程设计制造，具体按哪个规程设计制造由设计者决定，并且依据所选1.3(2) 容积大于或者等于 0.03m31.3(2) 工作压力与容积的乘积大于并且内直径（非圆形截面指截面内或者等于 2.5MPa· L边界最大几何尺寸）大于或者等于3、适用范150mm围用的规程进行监督管理。

①、容积≤ 0.03 m3的压力容器；②、内直径≤ 150mm的压力容器；以上两类压力容器都不归《大容规》管辖，即可不监检且不需划分类别，但其设计制造要符合有关规范及标准（ GB150-2011、GB/T151-2014 或NB/T47012-2010 等 ) 的规定。
