雨水检查井技术交底

室外排水工程分项工程质量技术交底卡GD2301003□0□1第1 页共6 页交底内容（3）采用机械挖槽时,应在槽底标高以上保留100~200mm的土层，采用人工清槽，严禁超挖。

基槽如遇软弱地基处理时，须事先征得监理、业主及设计部门的许可。

3、确认基槽符合要求后，浇筑100mm厚C10垫层砼。

圆形检查井施工时垫层也应浇筑成圆形，不得按井位基槽满幅浇筑。

4、井底垫层：井底基础应与管道基础同时浇注，挖槽见底放线后，用10×10cm方木支模，垫层混凝土为C10，厚10cm，严格控制垫层标高在0、-5mm内。

5、灰砂砖砌筑圆型检查井（1）、砌筑准备①砌筑前应将灰砂砖砌块表面上的杂物清理干净。

气候炎热干燥时，砌筑前宜对灰砂砖砌块应提前进行喷水湿润。

②明确各种管道及井径：井直径为700~1500mm圆形检查井适用于砌筑图列：管径D300，D400，D500，D800，D1000对应的检查井直径分别为Φ700mm，Φ1000mm，Φ1000mm，Φ1250mm，Φ1500mm。

（具体详见表3-4-1）。

③砌块及砂浆：采用MU10砌块M7.5水泥砂浆砌筑（采用湿预拌砂浆）。

（2）、砌筑（管径D≤1000时采用圆形检查井，管径D≥1200时采用矩形检查井）①、圆型检查井砌筑尺寸按按表3-4-1（即图集02S515第8页）施工。

②、矩型检查井砌筑尺寸按按表3-4-2（即图集02S515第32页）施工。

表3-4-1③砌筑井室时，用水冲净基础垫层垃圾后，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤，砖与砖间灰缝保持1cm。

④排水管道检查井内的流槽应与井壁同时砌筑，流槽应与上下游管道接顺，管内底高程应符合本工艺质量标准的要求。

⑤砖砌圆形检查井时，应随时检测直径尺寸，当需要收口时，如为四面收进，则每次收进不应大于30mm；如为三面收进，则每次收进不应大于50mm；砌筑检查井的内壁应采用原浆勾缝，在有抹面要求时，内壁抹面应分层压实，外币用砂浆搓缝并应压实。

排水系统检查井技术交底
1. 介绍
本文档旨在对排水系统的检查井技术进行交底，包括检查井的定义、作用、设计要求以及常见问题解决方法等。

2. 检查井的定义
检查井是指用于检查和维护排水系统的井，通常位于排水管道的转折、交汇或分支处，以便进行疏通、清理和检测排水管道的运行情况。

3. 检查井的作用
- 便于疏通和清理：检查井提供了一个方便的访问点，使得疏通和清理排水管道变得更加容易和高效。

- 监测和检测：通过检查井可以对排水管道进行监测和检测，及时发现和解决潜在的问题，保证排水系统的正常运行。

4. 检查井的设计要求
- 位置选择：检查井的位置应该选在排水管道转折、交汇或分支处，便于操作和维护。

- 井盖设计：井盖需要具备承重能力，以防止外部压力导致井盖破裂或变形。

- 排气功能：检查井应考虑排气功能，以避免积气影响排水效果。

- 安全措施：对于较深的检查井，应采取合适的安全措施，如设置防护栏杆或警示标志。

5. 常见问题解决方法
- 水流不畅：可以通过疏通工具清理检查井内的污物，或者检查是否有其他堵塞。

- 井内有臭味：检查井可能出现臭味的原因有多种，可以通过检查排水管道密封性、检查井通风等方式解决。

以上为对排水系统检查井技术的交底内容，在使用过程中，应严格按照相关设计要求和操作规范进行操作，以确保排水系统安全可靠地运行。

技术交底记录编号工程名称******工程交底日期2018.12.2施工单位******公司分项工程名称雨水管及检查井主送单位工程部、施工班组交底内容：一、工程概况本次排水工程增加的主要内容为桩号 K0+090~K0+420 段(起点~YA1~YA9 段)的雨水工程设计。

沿设计道路自南向北敷设一排 d2000mm 雨水主管道和d600雨水支管，收集道路沿线及上游地块的雨水，下游经过烽胜路已设计雨水管道排往青菱河。

设计雨水管道一般位于设计道路中线西侧 6m 处，采用坐标定位。

其中D2000雨水管工程量为338m,D600雨水管为169m。

雨水管及检查井工程区位如下图：图1-1雨水管布置图二、关键参数要求管道底部标高：17.110-17.450m；管道埋深3.37-5.0m。

材质及规格:本工程使用的d2000钢筋混凝土承插管，管节2.5m，厚度为0.2m；d600(S-HDPE)螺旋波纹管，管节6m，厚度为0.085m连接方式：（1）设计排水管管径 d=d2000mm 时,采用企口式钢筋混凝土管(Ⅱ级),橡胶圈接口，120°砼基础,接口处分缝处理。

车行道下雨水口连接管采用C20混凝土满包处理（2）设计排水管管径 d=d600mm 时,采用承插式钢带增强聚乙烯(S-HDPE)螺旋波纹管,橡胶圈接口,环刚度选取 SN=8kN/m管道基础：根据地勘和排水专业资料，雨水管管道基础均落在（1）杂填土或者（2）淤泥质黏土层，承载力不满足要求，基坑全断面需采用0.5m厚的块石+0.3m的级配碎石+0.15厚的C15素砼换填。

检查井：井位布置见图1-1其中矩形直线混凝土雨水检查井D2000有7座，YA1~YA7；参见06MS201-3-32；见图2-1。

扇形90度混凝土雨水检查井D2000有2座，YA8，YA9；参见06MS201-3-59；见图2-2。

圆形砖砌沉泥井D1250有8座，接户支管D600检查井；参见06MS201-3-125。

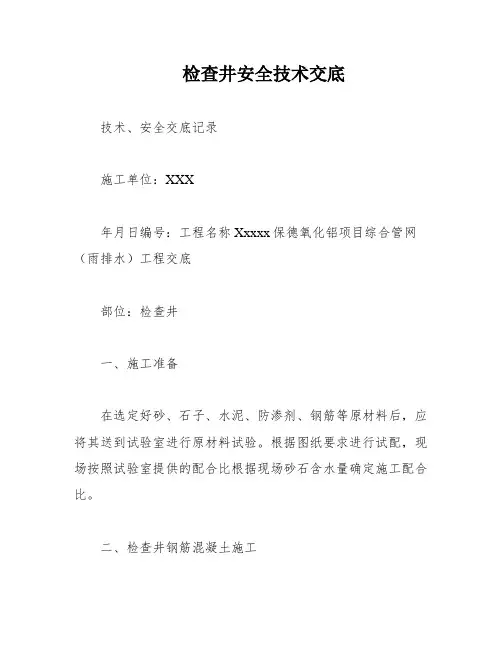

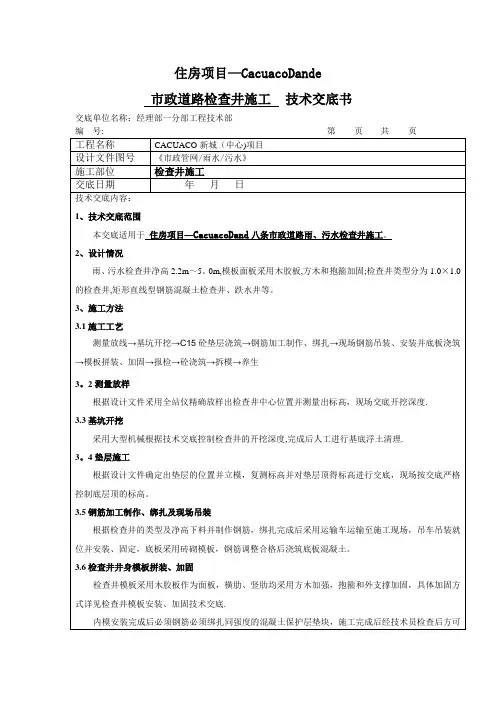

检查井安全技术交底技术、安全交底记录施工单位：XXX年月日编号：工程名称Xxxxx保德氧化铝项目综合管网（雨排水）工程交底部位：检查井一、施工准备在选定好砂、石子、水泥、防渗剂、钢筋等原材料后，应将其送到试验室进行原材料试验。

根据图纸要求进行试配，现场按照试验室提供的配合比根据现场砂石含水量确定施工配合比。

二、检查井钢筋混凝土施工1、钢筋施工1.1、在钢筋加工前，应根据图纸和标准图籍，对应现场检查井的深度，正确作出钢筋下料单。

1.2、在钢筋批量加工前，应先进行试加工，保证钢筋形状尺寸正确，以免造成大量返工和不必要的损失。

1.3、钢筋构件半成品应分类放置，并挂牌标出井号。

1.4、钢筋的绑扎与安装应严格依据图纸，保证钢筋的规格型号、形状、尺寸、位置和间距正确。

1.5、钢筋构件的受力主筋应位于分布钢筋外侧。

钢筋宜设置弯钩，钢筋的弯钩应朝向混凝土内。

1.6、钢筋网的绑扎时，四周两行钢筋交叉点应每点扎牢，中间部分交叉点可相隔交错绑扎，但必须保证受力钢筋不位移。

1.7、双层钢筋网之间应设置撑铁，以固定钢筋间距。

撑铁可用直径6~10mm钢筋制成，长度等于两层网片的净距，间距为1m，相互错开排列。

1.8、应准备控制保护层厚度的水泥砂浆垫块。

其厚度等于保护层厚度。

垫块的平面尺寸为50mm×50mm，垫块中埋入20号铁丝。

1.9、在钢筋笼绑扎过程中，因部分井井壁较高，钢筋笼易出现倾斜，应在钢筋笼四周支撑，确保钢筋笼正直。

必要时在钢筋笼上加设斜筋，保证钢筋笼不出现变形。

2、模板施工2.1、使用竹胶板作为模板。

2.2、在模板拼装前，应先进行试拼，保证模板结构尺寸正确。

2.3、墙、柱模板的地面应找平，下端应设置定位基准，并靠紧垫平。

向上继续安装模板时，模板应有可靠地支撑点，其平直度应进行校正。

2.4、墙模的对拉螺栓孔应平直，穿对拉螺栓时，不得斜拉硬顶。

2.5、模板拼接要紧密，拼接缝不得大于2mm。

2.6、模板堆放场地及在施工现场内，不得进行明火焊接、切割作业。

雨水管、检查井安全技术交底监表C2 施工技术/安全交底记录项目名称：造工程承包单位：合同段：标段三监理单位：中国公路工程咨询集团有限公司编号：QYDD-03 项目名称南海区会议主持刘应模交底单位项目部接受单位项目管理人员现场作业人员交底部位雨水管道、雨水检查井交底日期2013.11.12交底内容：一、准备工作1、施工全过程做到“六落实”：即①、施工负责人、施工员、质安员“三位一体”人员落实；②、施工方案、施工技术措施落实；③、施工机械设备、检测手段落实；④、对现场有关管理人员、班组长、操作人员的技术交底及施工规范、质量验收标准交底落实；⑤、各级人员的岗位职责落实；⑥、安全质量奖惩制度落实。

2、在施工前必须对施工范围内的管线情况进行调查，并与甲方、供水、电讯、军警、市政管理部门加强联系沟通，搜集资料。

并在基坑施工前先进行人工探挖。

3、在开工之前，将查明施工区域内原有地下管线的埋设情况，并以书面报告的形式提出具体的解决办法，报请监理工程师批准后方可开工。

对管道施工所经路线的障碍物进行初步清除，为以后的测量放线定位工序提供较好施工条件。

二、施工方法一）、雨水管道管道沟槽开挖1）管道定位测量和放线结束后，经建设单位和监理单位等复测合格后，可以进行沟槽开挖。

2）根据现场实际情况，沟槽开挖的方法应根据沟槽的断面形式、地下的复杂程度、土质坚硬程度、工作量和施工场地的大小以及机械配备、劳动力条件等条件确定，采用人工与机械相结合的形式开挖。

即人工探明管线后，挖掘机开挖沟槽。

沟槽挖土方用自卸车外运至指定地点弃土。

在开挖过程中由管理人员在现场指挥并经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移符合规范要求。

3）管沟槽底层开挖的宽度按设计要求的宽度和施工工作宽度之和，开挖时，随时测量监控，保证开挖边坡、基坑尺寸，轴线、槽底的高程应达到沟槽验收规定的要求。

槽底最小宽度表：管径D（mm）槽底宽度B（mm）300<="">500≤D≤900 ≥D+1080注：有支撑沟槽的支撑宽度未计入内。

室外排水工程分项工程质量技术交底卡GD2301003□0□1页脚内容1页脚内容3交底（3）采用机械挖槽时,应在槽底标高以上保留100~200mm 的土层，采用人工清槽，严禁超挖。

基槽如遇软弱地基处理时，须事先征得监理、业主及设计部门的许可。

3、确认基槽符合要求后，浇筑100mm 厚C10垫层砼。

圆形检查井施工时垫层也应浇筑成圆形，不得按井位基槽满幅浇筑。

4、井底垫层：井底基础应与管道基础同时浇注，挖槽见底放线后，用10×10cm 方木支模，垫层混凝土为C10，厚10cm ，严格控制垫层标高在0、-5mm 内。

5、灰砂砖砌筑圆型检查井 （1）、砌筑准备①砌筑前应将灰砂砖砌块表面上的杂物清理干净。

气候炎热干燥时，砌筑前宜对灰砂砖砌块应提前进行喷水湿润。

②明确各种管道及井径：井直径为700~1500mm 圆形检查井适用于砌筑图列：管径D300，D400，D500，D800，D1000对应的检查井直径分别为Φ700mm ，Φ1000mm ，Φ1000mm ，Φ1250mm ，Φ1500mm 。

（具体详见表3-4-1）。

③砌块及砂浆：采用MU10砌块M7.5水泥砂浆砌筑（采用湿预拌砂浆）。

（2）、砌筑（管径D ≤1000时采用圆形检查井，管径D ≥1200时采用矩形检查井）①、圆型检查井砌筑尺寸按按表3-4-1（即图集02S515第8页）施工。

②、矩型检查井砌筑尺寸按按表3-4-2（即图集02S515第32页）施工。

表3-4-1页脚内容4交底表3-4-2⑥砖砌检查井的踏步（塑钢踏步）应随砌随安，位置之前，踏步安装后在砌筑砂浆未达到规定抗压强度前不得踩踏。

⑦砖砌检查井的预留管应随砌随安，预留管的管径、方向、标高应符合设计要求，管与井壁衔接处应严密不得漏水，预留支管口应用低强度等页脚内容5交底7、井盖安装井盖及井圈均采用钢纤维井盖（其中：车道处采用重型，绿化处采用轻型，其它位置采用普通型），道路上安装井盖必须固定井圈。

一、交底目的为确保雨水检查井施工过程中的安全，防止事故发生，提高施工人员的安全意识，特进行雨水检查井安全技术交底。

二、交底对象全体参与雨水检查井施工的施工人员、技术人员、管理人员。

三、交底时间[具体时间]四、交底内容1. 施工现场安全管理制度（1）严格遵守国家及地方有关安全生产的法律法规，确保施工现场安全。

（2）施工前必须进行安全教育培训，提高施工人员的安全意识。

（3）施工现场应设置明显的安全警示标志，如：警示灯、警示牌等。

2. 施工现场安全措施（1）施工前应进行现场勘查，了解地质、水文、交通等情况，制定相应的施工方案。

（2）施工现场应设立临时围挡，防止非施工人员进入施工现场。

（3）施工现场应设置安全通道，确保人员、物资通行顺畅。

3. 雨水检查井施工安全要点（1）施工人员必须穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。

（2）施工前应对施工工具进行检查，确保其完好无损。

（3）施工过程中应遵守以下规定：a. 不得擅自拆除、改动、破坏安全防护设施。

b. 施工过程中应密切注意施工环境，发现异常情况立即停止施工，并及时上报。

c. 施工过程中应保持施工区域整洁，不得堆放杂物。

d. 施工过程中应确保施工机械、设备运行正常，防止机械伤害。

4. 雨水检查井施工过程中可能存在的安全隐患及预防措施（1）安全隐患：a. 高处坠落：施工人员在高处作业时，未正确佩戴安全带。

b. 机械伤害：施工过程中，机械设备操作不当或设备故障。

c. 触电：施工现场存在电线、电缆等，施工人员操作不当。

d. 火灾：施工现场存在易燃、易爆物品，施工过程中操作不当。

（2）预防措施：a. 高处作业时，必须佩戴安全带，确保施工人员安全。

b. 定期检查机械设备，确保其正常运行。

c. 施工现场应设置临时照明，确保施工环境明亮。

d. 施工现场禁止吸烟，避免火灾发生。

5. 施工现场急救措施（1）施工人员应掌握基本的急救知识，如：止血、包扎、心肺复苏等。
