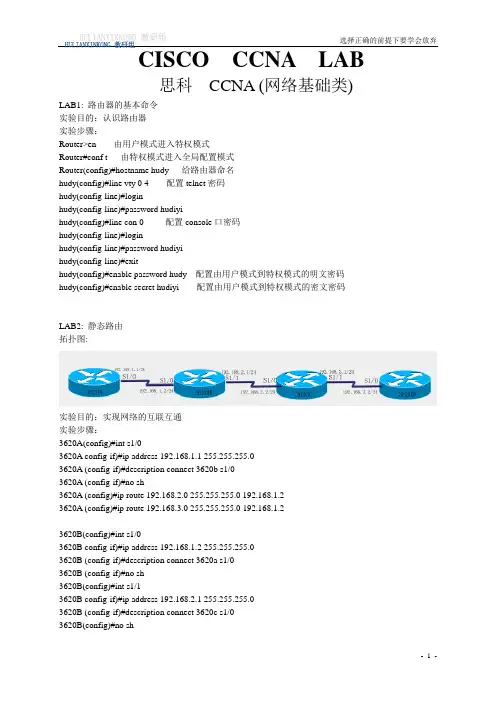

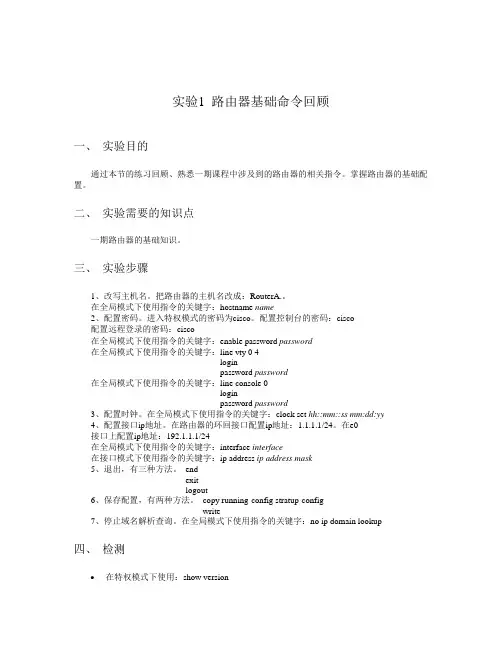

选择正确的前提下要学会放弃CISCO CCNA LAB思科CCNA (网络基础类)LAB1: 路由器的基本命令实验目的：认识路由器实验步骤：Router>en 由用户模式进入特权模式Router#conf t 由特权模式进入全局配置模式Router(config)#hostname hudy 给路由器命名hudy(config)#line vty 0 4 配置telnet密码hudy(config-line)#loginhudy(config-line)#password hudiyihudy(config)#line con 0 配置console口密码hudy(config-line)#loginhudy(config-line)#password hudiyihudy(config-line)#exithudy(config)#enable password hudy 配置由用户模式到特权模式的明文密码hudy(config)#enable secret hudiyi 配置由用户模式到特权模式的密文密码LAB2: 静态路由拓扑图:实验目的：实现网络的互联互通实验步骤：3620A(config)#int s1/03620A config-if)#ip address 192.168.1.1 255.255.255.03620A (config-if)#description connect 3620b s1/03620A (config-if)#no sh3620A (config)#ip route 192.168.2.0 255.255.255.0 192.168.1.23620A (config)#ip route 192.168.3.0 255.255.255.0 192.168.1.23620B(config)#int s1/03620B config-if)#ip address 192.168.1.2 255.255.255.03620B (config-if)#description connect 3620a s1/03620B (config-if)#no sh3620B(config)#int s1/13620B config-if)#ip address 192.168.2.1 255.255.255.03620B (config-if)#description connect 3620c s1/03620B(config)#no sh选择正确的前提下要学会放弃3620B (config)#ip route 192.168.3.0 255.255.255.0 192.168.2.23620C(config)#int s1/03620C config-if)#ip address 192.168.2.2 255.255.255.03620C (config-if)#description connect 3620b s1/13620C (config)#no sh3620C (config)#int s1/13620C config-if)#ip address 192.168.3.1 255.255.255.03620C (config-if)#description connect 3620d s1/03620C (config)#no sh3620C(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.13620D (config)#int s1/03620D config-if)#ip address 192.168.3.2 255.255.255.03620D (config-if)#description connect 3620c s1/13620D (config)#no sh3620D(config)#ip route 192.168.1.0 255.255.255.0 192.168.3.13620D(config)#ip route 192.168.2.0 255.255.255.0 192.168.3.1LAB3: 动态路由之RIP拓扑图:实验目的：实现网络的互联互通实验步骤：3620A(config)#int s1/03620A config-if)#ip address 192.168.1.1 255.255.255.03620A (config-if)#description connect 3620b s1/03620A (config-if)#no sh3620A (config)#router rip3620A (config-router)#network 192.168.1.03620B(config)#int s1/03620B config-if)#ip address 192.168.1.2 255.255.255.03620B (config-if)#description connect 3620a s1/03620B(config)#no sh3620B(config)#int s1/13620B config-if)#ip address 192.168.2.1 255.255.255.03620B (config-if)#description connect 3620c s1/03620B(config)#no sh选择正确的前提下要学会放弃3620B(config)#router rip3620B (config-router)#network 192.168.1.03620B (config-router)#network 192.168.2.03620C(config)#int s1/03620C config-if)#ip address 192.168.2.2 255.255.255.03620C (config-if)#description connect 3620b s1/13620C (config)#no sh3620C (config)#int s1/13620C config-if)#ip address 192.168.3.1 255.255.255.03620C (config-if)#description connect 3620d s1/0s1/13620C (config)#no sh3620C(config)#router rip3620C (config-router)#network 192.168.2.03620C (config-router)#network 192.168.3.03620D (config)#int s1/03620D config-if)#ip address 192.168.3.2 255.255.255.03620D (config-if)#description connect 3620c3620D (config)#no sh3620D(config)#router rip3620D (config-router)#network 192.168.3.0LAB4: 动态路由之IGRP拓扑图:实验目的：实现网络的互联互通实验步骤：3620A(config)#int s1/03620A config-if)#ip address 192.168.1.1 255.255.255.03620A (config-if)#description connect 3620b s1/03620A (config-if)#no sh3620A (config)#router igrp 103620A (config-router)#network 192.168.1.03620B(config)#int s1/03620B config-if)#ip address 192.168.1.2 255.255.255.03620B (config-if)#description connect 3620a s1/03620B(config)#no sh3620B(config)#int s1/13620B config-if)#ip address 192.168.2.1 255.255.255.0选择正确的前提下要学会放弃3620B (config-if)#description connect 3620c s1/03620B(config)#no sh3620B(config)#router igrp 103620B (config-router)#network 192.168.1.03620B (config-router)#network 192.168.2.03620C(config)#int s1/03620C config-if)#ip address 192.168.2.2 255.255.255.03620C (config-if)#description connect 3620b s1/13620C (config)#no sh3620C (config)#int s1/13620C config-if)#ip address 192.168.3.1 255.255.255.03620C (config-if)#description connect 3620d s1/0s1/13620C (config)#no sh3620C(config)#router igrp 103620C (config-router)#network 192.168.2.03620C (config-router)#network 192.168.3.03620D (config)#int s1/03620D config-if)#ip address 192.168.3.2 255.255.255.03620D (config-if)#description connect 3620c3620D (config)#no sh3620D(config)#router igrp 103620D (config-router)#network 192.168.3.0LAB5: 动态路由之EIGRP拓扑图:实验目的：实现网络的互联互通实验步骤：3620A(config)#int s1/03620A config-if)#ip address 192.168.1.1 255.255.255.03620A (config-if)#description connect 3620b s1/03620A (config-if)#no sh3620A (config)#router eigrp 103620A (config-router)#network 192.168.1.03620B(config)#int s1/03620B config-if)#ip address 192.168.1.2 255.255.255.03620B (config-if)#description connect 3620a s1/03620B(config)#no sh3620B(config)#int s1/1选择正确的前提下要学会放弃3620B config-if)#ip address 192.168.2.1 255.255.255.03620B (config-if)#description connect 3620c s1/03620B(config)#no sh3620B(config)#router eigrp 103620B (config-router)#network 192.168.1.03620B (config-router)#network 192.168.2.03620C(config)#int s1/03620C config-if)#ip address 192.168.2.2 255.255.255.03620C (config-if)#description connect 3620b s1/13620C (config)#no sh3620C (config)#int s1/13620C config-if)#ip address 192.168.3.1 255.255.255.03620C (config-if)#description connect 3620d s1/s1/13620C (config)#no sh3620C(config)#router eigrp 103620C (config-router)#network 192.168.2.03620C (config-router)#network 192.168.3.03620D (config)#int s1/03620D config-if)#ip address 192.168.3.2 255.255.255.03620D (config-if)#description connect 3620c3620D (config)#no sh3620D(config)#router eigrp 103620D (config-router)#network 192.168.3.0LAB6: 动态路由之OSPF拓扑图:实验目的：实现网络的互联互通实验步骤：3620A(config)#int s1/03620A config-if)#ip address 192.168.1.1 255.255.255.03620A (config-if)#description connect 3620b s1/03620A (config-if)#no sh3620A (config)#router ospf 103620A (config-router)#network 192.168.1.0 0.0.0.255 area 03620B(config)#int s1/03620B config-if)#ip address 192.168.1.2 255.255.255.0选择正确的前提下要学会放弃3620B (config-if)#description connect 3620a s1/03620B(config)#no sh3620B(config)#int s1/13620B config-if)#ip address 192.168.2.1 255.255.255.03620B (config-if)#description connect 3620c s1/03620B(config)#no sh3620B(config)#router ospf 103620B (config-router)#network 192.168.1.0 0.0.0.255 area 03620B (config-router)#network 192.168.2.0 0.0.0.255 area 03620C(config)#int s1/03620C config-if)#ip address 192.168.2.2 255.255.255.03620C (config-if)#description connect 3620b s1/13620C (config)#no sh3620C (config)#int s1/13620C config-if)#ip address 192.168.3.1 255.255.255.03620C (config-if)#description connect 3620d s1/0s1/13620C (config)#no sh3620C(config)#router ospf 103620C (config-router)#network 192.168.2.0 0.0.0.255 area 03620C (config-router)#network 192.168.3.0 0.0.0.255 area 03620D (config)#int s1/03620D config-if)#ip address 192.168.3.2 255.255.255.03620D (config-if)#description connect 3620c3620D (config)#no sh3620D(config)#router ospf 103620D (config-router)#network 192.168.3.0 0.0.0.255 area 0LAB7: 在1900系列中划分VLAN拓扑图:1924A(config)#vlan 2 name 工程部 1924A(config)#vlan 3 name 财务部1924A#config t1924A(config)#int e 0/11924A(config-if)#vlan-membership static 21924A(config-if)#int e 0/21924A(config-if)#vlan-membership static 31924A(config)#int f 0/26 1924A(config-if)#trunk on1924A(config)#int f 0/271924A(config-if)#trunk on1924B(config)#vlan 2 name 工程部 1924B(config)#vlan 3 name 财务部1924B#config t1924B(config)#int e 0/11924B(config-if)#vlan-membership static 2 1924B(config-if)#int e 0/21924B(config-if)#vlan-membership static 31924B(config)#int f 0/261924B(config-if)#trunk on 1924B(config)#int f 0/27 1924B(config-if)#trunk onLAB8:在2950系列中划分VLAN 拓扑图:创建VLAN将端口分配到VLAN配置中继端口创建VLAN将端口分配到VLAN配置中继端口2950A#vlan database2950A (vlan)#vlan 2 name 工程部 2950A (vlan)#vlan 3 name 财务部2950A (config)#int f 0/12950A (config-if)#switchport access vlan 22950A (config-if)#int f 0/22950A (config-if)#switchport access vlan 32950A (config)#int f 0/32950A (config-if)#switch mode trunk2950A (config)#int f 0/42950A (config-if)#switch mode trunk2950B#vlan database2950B (vlan)#vlan 2 name 工程部 2950B(vlan)#vlan 3 name 财务部2950B (config)#int f 0/12950B(config-if)#switchport access vlan 22950B (config-if)#int f 0/22950B (config-if)#switchport access vlan 32950B (config)#int f 0/32950B (config-if)#switch mode trunk2950B (config)#int f 0/42950A (config-if)#switch mode trunkLAB9: 单边路由拓扑图:创建VLAN 将端口分配到VLAN 配置中继端口 创建VLAN 将端口分配到VLAN 配置中继端口选择正确的前提下要学会放弃实验目的：实现网络的互联互通实验步骤：1924A(config)#vlan 2 name 工程部1924A(config)#vlan 3 name 财务部1924A#config t1924A(config)#int e 0/41924A(config-if)#vlan-membership static 21924A(config-if)#int e 0/51924A(config-if)#vlan-membership static 31924A(config)#int f 0/261924A(config-if)#trunk on1924A(config)#int f 0/271924A(config-if)#trunk on1924B(config)#vlan 2 name 工程部1924B(config)#vlan 3 name 财务部1924B#config t1924B(config)#int e 0/41924B(config-if)#vlan-membership static 21924B(config-if)#int e 0/51924B(config-if)#vlan-membership static 31924B(config)#int f 0/261924B(config-if)#trunk on1924B(config)#int f 0/271924B(config-if)#trunk on3620A (config) #int f0/03620A (config-if) #no ip add3620A (config-if) #no sh3620A (config) #int f0/0.13620A (config-subif)encapsulation isl vlan 23620A (config-subif)ip add 192.168.2.1 255.255.255.03620A (config) #int f0/0.23620A (config-subif) encapsulation isl vlan 33620A (config-subif)ip add 192.168.3.1 255.255.255.0LAB10: 单边路由拓扑图:选择正确的前提下要学会放弃实验目的：实现网络的互联互通实验步骤：2950A#vlan datebase2950A(vlan)#vlan 2 name 工程部2950A(vlan)#vlan 3 name 财务部2950A(config)#int f 0/42950A (config-if)#switchport access vlan 22950A (config-if)#int f 0/52950A (config-if)#switchport access vlan 32950A (config-if))#exit2950A (config)#int f 0/02950A (config-if)#switch mode trunk2950A (config)#int f 0/22950A (config-if)#switch mode trunk2950A (config)#int f 0/32950A (config-if)#switch mode trunk2950B#vlan datebase2950B(vlan)#vlan 2 name 工程部2950B(vlan)#vlan 3 name 财务部2950B(config)#int f 0/42950B (config-if)#switchport access vlan 22950B (config-if)#int f 0/52950B (config-if)#switchport access vlan 32950B (config-if))#exit2950B (config)#int f 0/22950B (config-if)#switch mode trunk2950B(config)#int f 0/32950B (config-if)#switch mode trunk3620A (config) #int f0/03620A (config-if) #no ip add3620A (config-if) #no sh3620A (config-subif)encapsulation dot1q 23620A (config-subif)ip add 192.168.2.1 255.255.255.03620A (config) #int f0/0.23620A (config-subif)encapsulation dot1q 33620A (config-subif)ip add 192.168.3.1 255.255.255.0LAB11:标准访问控制列表拓扑图:实验目的：工程部的PC不能访问财务部的PC，但是可以访问其它所有部门实验步骤：3620A #conf t3620A (config) #int s0/03620A (config-if) # ip add 192.168.1.2 255.255.255.03620A (config-if) #no sh3620A #conf t3620A (config) #int s0/13620A (config-if) # ip add 192.168.2.2 255.255.255.03620A (config-if) #no sh3620A #conf t3620A (config) #int s0/23620A (config-if) # ip add 192.168.3.2 255.255.255.03620A (config-if) #no sh3620A #conf t3620A (config) #int s0/33620A (config-if) # ip add 192.168.4.2 255.255.255.03620A (config-if) #no sh3620A (config)#router rip3620A (config-router)#network 192.168.1.03620A (config-router)#network 192.168.2.03620A (config-router)#network 192.168.3.03620A (config-router)#network 192.168.4.03620B #conf t 3620B (config) #int s0/03620B (config-if) # ip add 192.168.1.1 255.255.255.03620B (config-if) #no sh3620B (config)#router rip3620B (config-router)#network 192.168.1.03620B #conf t3620B (config)# access-list 10 deny 192.168.4.0 0.0.0.2553620B (config)# access-list 10 permit any3620B (config)# int s0/03620B (config-if)# ip access-group 10 in3620C #conf t3620C (config) #int s0/03620C (config-if) # ip add 192.168.2.1 255.255.255.03620C (config-if) #no sh3620C (config)#router rip3620C(config-router)#network 192.168.2.03620D #conf t3620D (config) #int s0/03620D (config-if) # ip add 192.168.3.1 255.255.255.03620D (config-if) #no sh3620D (config)#router rip3620D (config-router)#network 192.168.3.03620E #conf t3620E (config) #int s0/03620E (config-if) # ip add 192.168.4.1 255.255.255.0 注：这一段命令在所有的设备都配好后再来进行配置3620E(config-router)#network 192.168.4.0LAB12:扩展访问控制列表拓扑图:实验目的：工程部的PC不能Telnet到财务部的PC上去，但是可以访问其它所有部门实验步骤：3620A #conf t3620A (config) #int s0/03620A (config-if) # ip add 192.168.1.2 255.255.255.03620A (config-if) #no sh3620A #conf t3620A (config) #int s0/13620A (config-if) # ip add 192.168.2.2 255.255.255.03620A (config-if) #no sh3620A #conf t3620A (config) #int s0/23620A (config-if) # ip add 192.168.3.2 255.255.255.03620A (config-if) #no sh3620A #conf t3620A (config) #int s0/33620A (config-if) # ip add 192.168.4.2 255.255.255.03620A (config-if) #no sh3620A (config-router)#network 192.168.1.03620A (config-router)#network 192.168.2.03620A (config-router)#network 192.168.3.03620A (config-router)#network 192.168.4.03620B #conf t3620B (config) #int s0/0 3620B (config-if) # ip add 192.168.1.1 255.255.255.03620B (config-if) #no sh3620B (config)#router rip3620B (config-router)#network 192.168.1.03620C #conf t3620C (config) #int s0/03620C (config-if) # ip add 192.168.2.1 255.255.255.03620C (config-if) #no sh3620C (config)#router rip3620C(config-router)#network 192.168.2.03620D #conf t3620D (config) #int s0/03620D (config-if) # ip add 192.168.3.1 255.255.255.03620D (config-if) #no sh3620D (config)#router rip3620D (config-router)#network 192.168.3.03620E #conf t3620E (config) #int s0/03620E (config-if) # ip add 192.168.4.1 255.255.255.03620E (config-if) #no sh3620E (config)#router rip3620E(config-router)#network 192.168.4.03620E #conf t3620E(config)# access-list 110 deny tcp any 192.168.1.0 0.0.0.255 eq 23 3620E (config)# access-list 110 permit ip any any3620E (config)# int s0/03620E (config-if)# ip access-group 110 out的设备都配好后。

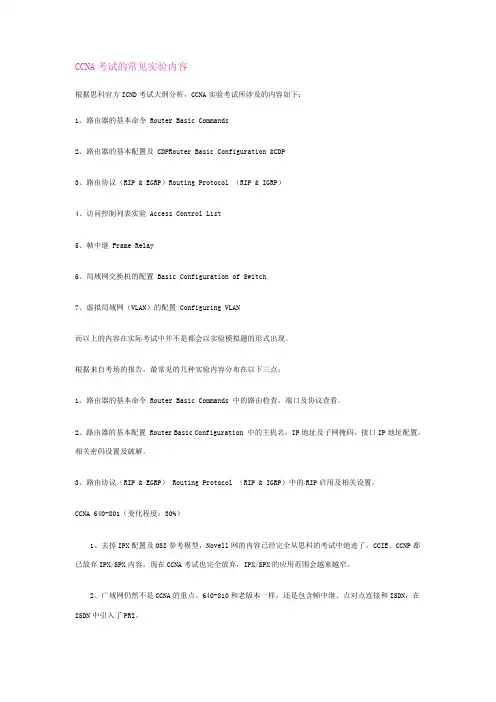

CCNA考试的常见实验内容根据思科官方ICND考试大纲分析，CCNA实验考试所涉及的内容如下：1、路由器的基本命令 Router Basic Commands2、路由器的基本配置及 CDPRouter Basic Configuration &CDP3、路由协议（RIP & EGRP）Routing Protocol （RIP & IGRP）4、访问控制列表实验 Access Control List5、帧中继 Frame Relay6、局域网交换机的配置 Basic Configuration of Switch7、虚拟局域网（VLAN）的配置 Configuring VLAN而以上的内容在实际考试中并不是都会以实验模拟题的形式出现。

根据来自考场的报告，最常见的几种实验内容分布在以下三点：1、路由器的基本命令 Router Basic Commands 中的路由检查，端口及协议查看。

2、路由器的基本配置 Router Basic Configuration 中的主机名，IP地址及子网掩码，接口IP地址配置，相关密码设置及破解。

3、路由协议（RIP & EGRP） Routing Protocol （RIP & IGRP）中的RIP启用及相关设置。

CCNA 640-801（变化程度：30%）1、去掉IPX配置及OSI参考模型，Novell网的内容已经完全从思科的考试中绝迹了。

CCIE、CCNP都已放弃IPX/SPX内容，现在CCNA考试也完全放弃，IPX/SPX的应用范围会越来越窄。

2、广域网仍然不是CCNA的重点。

640-810和老版本一样，还是包含帧中继、点对点连接和ISDN，在ISDN中引入了PRI。

3、协议中增加EIGRP、OSPF协议，但也基本上是概念，没有考到实际配置。

重点依然是RIP协议。

4、增加NAT和PAT，教材内容更加实用化。

CCNA考试命令集总结CNAP （Cisco网络技术学校院教程）第三、四学期(第二版)第1章OSI参考模型和路由1.5.8 IP路由先择配置任务1、IP地址配置Router# term ip <netmask-format>Router(config-if)# term ip <netmask-format>2、动态路由选择配置Router(config)# router <rip | igrp | eigrp | ospf>Router(config-router)# network <network-number>3、RIPRouter(config)# router rip第2章局域网交换2.5 生成树协议Router# show spantree第5章路由先择协议：IGRP5.6 了解IGRP的有关*作5.6.2 创建IGRP路由选择过程Router(config)# router igrp <autonomous-system>Router(config-router)# network <network-number>Router(config)# no router igrp <autonomous-system>5.6.3 提高IGRP的稳定性Router(config-router)# timers basic <更改的igrp发送更新消息的时间间隔> <过期时间，常为3倍于更新时间> <过期后保留的最短时间，常设为0> <过期后保留的最长时间，常4倍或多或5倍于更新时间> （例：Router(config-router)# timers basic 15 45 0 60，其默认的设置为Router(config-router)# timers basic 90 270 0 450）Router(config-router)# no metric holddown(注：使用holddown命令，可以使旧的路由被去除后，新增加的路由立即生效)5.6.6 最大跳数Router(config-router)# metric maximum-hop <最大跳数值0~255，默认为100）第6章访问控制列表6.3 ACL配置任务Router(config)# access-list <access-list-number> {permit | deny} <test-conditions>Router(config-if)# {ip | ipx} access-group <access-list-number>6.3.2 为每一个ACL分配唯一的表号协议及其所允许的ACL表号的取值范围协议 ACL表号的取值范围IP（Internet协议） 1~99Extended IP（扩展Internet协议） 100~199AppleTalk 600-699IPX（互联网数据包交换） 800~899Extended IPX（扩展互联网数据包交换） 900~999IPX Service Advertising Protocol（IPX服务通告协议） 1000~1099Router(config)# no access-list <access-list-number>6.3.4 如何使用通配符anyRouter(config)# access-list <access-list-number> {permit | deny} any等同于：Router(config)# access-list <access-list-number> {permit | deny} 0.0.0.0 255.255.255.2556.3.5 如何使用通配符hostRouter(config)# access-list <access-list-number> {permit | deny} host <ip-address>(注：host <ip address>等同于<ip-address> 0.0.0.0)6.4 标准访问控制列表6.4.1 标准ACL的有关例子Router(config)# access-list <access-list-number> {permit | deny} <source> [source-wildcard] [log] Router(config)# no access-list <access-list-number>Router(config-if)# ip access-group <access-list-number> [in | out](注：如果in和out都没有指定，那么缺省地被认为是out)Router(config-if)# no ip access-group <access-list-number> [in | out]Router# show access-list6.4.2 标准ACL例子1：允许一个源的通信流量通过Router(config)# access-list <access-list-number> permit <source> [source-wildcard] (注：末尾一句access-list <access-list-number> deny 0.0.0.0 255.255.255.255通常省略不写) Router(config)# interface <接口号>Router(config-if)# ip access-group <access-list-number> out6.4.3 标准ACL例子2：拒绝一个特定主机的通信流量通过Router(config)# access-list <access-list-number> deny host <ip-address>Router(config)# access-list <access-list-number> permit 0.0.0.0 255.255.255.255Router(config)# interface <接口号>Router(config-if)# ip access-group <access-list-number> out6.4.4 标准ACL例子3：拒绝一个特定子网的通信流量Router(config)# access-list <access-list-number> deny <子网号> <通配符掩码>Router(config)# access-list <access-list-number> permit anyRouter(config)# interface <接口号>Router(config-if)# ip access-group <access-list-number> out6.5 扩展访问控制列表6.5.1 扩展ACL的有关例子Router(config)# access-list <access-list-number> {permit | deny} <protocol> <source> [source-mask <destination> destination-mask] [operator operand] [established] [log] (注：operator operand中分为lt---小于、gt---大于、eq---等于、neq---不等于和一个端口号) Router(config-if)# ip access-group <access-list-number> [in | out]6.5.2 扩展ACL例子1：拒绝FTP通信流量通过E0Router(config)# access-list <access-list-number> deny tcp {<source> <source-mask>}{<destination> <destination-mask>} eq {21 | ftp}Router(config)# access-list <access-list-number> permit ip {<source> <source-mask>}{<destination> <destination-mask>}Router(config)# interface <接口号>Router(config-if)# ip access-group <access-list-number>6.5.2 扩展ACL例子2：只拒绝通过E0通信流量Router(config)# access-list <access-list-number> deny tcp {<source> <source-mask>} any eq {23 | smtp}Router(config)# access-list <access-list-number> permit ip any anyRouter(config)# access-list <access-list-number> deny ipRouter(config)# interface <接口号>Router(config-if)# ip access-group <access-list-number> out6.6 使用命名访问控制列表Router(config)# ip access-list {standard | extended} <name>Router(config {std- | ext-}nacl)# {deny | permit} <source> [source-mask <destination> destination-mask] [log]Router(config)# interface <接口号>Router(config-if)# ip access-group <access-list-number> out6.9 验证访问控制列表Router# show access-listsRouter> show ip interfaceRouter# show ip interface第7章 Novell IPX7.3 IPX概述Router# telnet <ipx地址>Router-A# show protocolsRouter-A# show ipx interface [[Ethernet | serial | asynchronous | dialer | Token Ring | FDDI | null | loopback | tunnel] <unit>]7.4 Novell封装7.4.1 Cisco封装的命名情况Novell与Cisco封装的命名对比Novell IPX的命名 Cisco IOS的命名Ethernet_802.3 Novell-etherEthernet_802.2 sapToken-RingFDDI_802.2Ethernet _SNAP snapToken-Ring _SNAPFDDI_SNAPEthernet _II arpaFDDI _RAW Novell _fddi7.5 使用RIP进行Novell路由选择Router(config)# ipx routing或Router(config)# ipx routing [node](注：对于串口必须指定node，node是一具48位的MAC，用4个点分十六进制的数：xxxx . xxxx . xxxx) Router(config-router)# ipx maximum-paths <paths>(注：开启负载均分的线路数1~512，缺省为1)Router(config)# no ipx routingRouter(config)# ipx route eigrpRouter(config-router)# ipx network {network-number | all}7.6 服务通告协议（SAP）Number Sap Service4 NetWare文件服务器7 打印服务器24 远程桥接服务器（路由器）7.8 Novell IPX配置任务7.8.1 Novell IPX全局配置Router(config)# ipx routingRouter(config-router)# ipx maximum-paths <1~512>(注：开启负载均分的线路数1~512，缺省为1)7.8.2 给接口分配IPX网络号命令命令描述Ipx routing [node] 为IPX选择路由选择，并开始启动IPX RIPIpx maximum-paths <1~512> 允许通往目的地的计量标准值相等的几条并行路径采用负载均分，并行路径的最大数目被限制一个指定的范围之内Interface Ethernet <接口号 | 子接口号> 表示要进入接口或子接口，进行相应的配置Encapsulation <与novell相对协议> 可选择的协议有：Novell-ether、sap、snap、arpa、Novell _fddi Ipx network <network-number | all> 分配给接口或子接口一个网络号7.8.3 验证IPX*作IPX监视命令命令描述Show ipx interface 显示IPX状态和有关参数Show ipx route 显示路由选择表内容Show ipx servers 显示IPX服务器列表Show ipx traffic 显示数据包的数量和类型IPX故障检修命令命令描述Debug ipx routing activity 有关RIP消息更新数据包的信息Debut ipx sap 有关SAP消息更新数据包的信息Ping 显示有关一个特定节点能否响应网球请求的有关信息7.9 监视IPX接口状态Router# show ipx interface <接口类型> <接口号>Router(config)# ipx delay <number>(注：手动修改一个接口的tick延时，默认的LAN为1 tick， WAN为6 tick)Router# show ipx interface 07.9.2 监视IPX路由选择表Router# show ipx route7.9.2 监视Novell IPX服务器Router# show ip servers [ sorted {name | net | type}(注：显示的排序方式，net是指按网络号，type为默认的按类型排序) 7.9.4 监视IPX通信流量Router# show ipx traffic7.9.5 ipx路由选择的故障检修Router# debug ipx routing activity7.9.6 IPX SAP的故障检修Router# debug ipx sapSAP的响应描述0x1 普通查询0x2 普通响应0x3 GNS（接通最近服务器）查询0x4 GNS（接通最近服务器）响应7.9.8 特权IPX ping命令Router# ping [ipx <network .node | host>]字符定义！每一个惊叹号表示从目的地址成功的接收一个应答. 表示网络服务器在等待从目的地址接收应答时间的超时U 接收到了一个目的地不可到达错误的PDU（协议数据单元）C 接收到了一个经历了拥塞的数据包I 用户终端测试不知道的数据包类型& 超过寿命的数据包中断 Ctrl + Shift + 6 + X 或 Ctrl + Shift + XRouter# ping（注：为特权下ping的扩展）第11章 PPP11.3 PPP会话的建立过程Router# show interface(注：可以用来检查LCP和NCP的状态)Router(config-if)# encapsulation ppp11.4 PPP验证Router# username <远端路由器名> password <与远端相同的口令>Router# configure terminalRouter(config)# interface <要配置的接口>Router(config-if)# encapsulation pppRouter(config-if)# ppp authentication {chap | chap pap | pap chap |pap}3/*在Cisco IOS 11.1或更高的版本中，PAP默认下不再被使用，如要使用需作以下配置*/Router(config-if)# ppp pap sent-username <username> password <password>11.4.2 配置CHAP验证Router(config-if)# ppp chap hostname <hostname>(注：此用于多对一的连接，并要求所有路由器用同一个名字)Router(config-if)# ppp chap password <secret>(注：只用密码验证的方法用于路由器向验证主机发送，对于端对端的路由则不能使用)第12章ISDN12.7 ISDN配置任务说明：1、对于TE1线路，用BRI接口2、对于TE2线路，可用“BRI接口”+“外接的ISDN终端适配器”，也可用“SERIAL接口”。

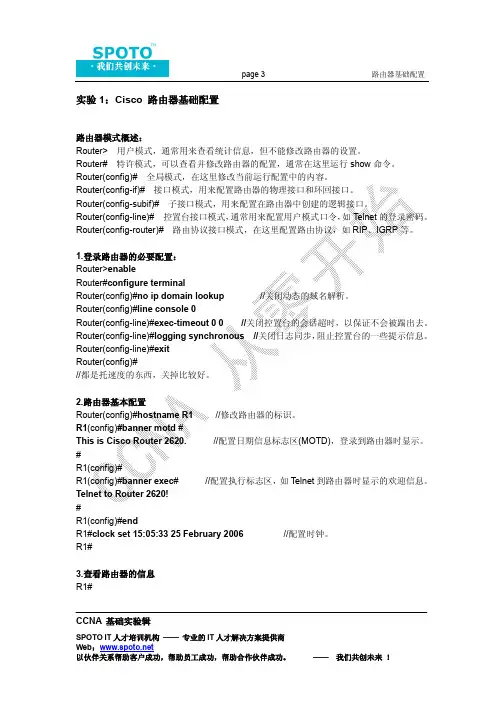

CCNA 基础实验辑SPOTO IT 人才培训机构 —— 专业的IT 人才解决方案提供商 实验1：Cisco 路由器基础配置路由器模式概述：Router> 用户模式，通常用来查看统计信息，但不能修改路由器的设置。

Router# 特许模式，可以查看并修改路由器的配置，通常在这里运行show 命令。

Router(config)# 全局模式，在这里修改当前运行配置中的内容。

Router(config-if)# 接口模式，用来配置路由器的物理接口和环回接口。

Router(config-subif)# 子接口模式，用来配置在路由器中创建的逻辑接口。

Router(config-line)# 控置台接口模式，通常用来配置用户模式口令，如T elnet 的登录密码。

Router(config-router)# 路由协议接口模式，在这里配置路由协议，如RIP 、IGRP 等。

1.登录路由器的必要配置：Router>enable Router#configure terminalRouter(config)#no ip domain lookup //关闭动态的域名解析。

Router(config)#line console 0Router(config-line)#exec-timeout 0 0 //关闭控置台的会话超时，以保证不会被踹出去。

Router(config-line)#logging synchronous //关闭日志同步，阻止控置台的一些提示信息。

Router(config-line)#exit Router(config)#//都是托速度的东西，关掉比较好。

2.路由器基本配置Router(config)#hostname R1 //修改路由器的标识。

R1(config)#banner motd #This is Cisco Router 2620. //配置日期信息标志区(MOTD)，登录到路由器时显示。

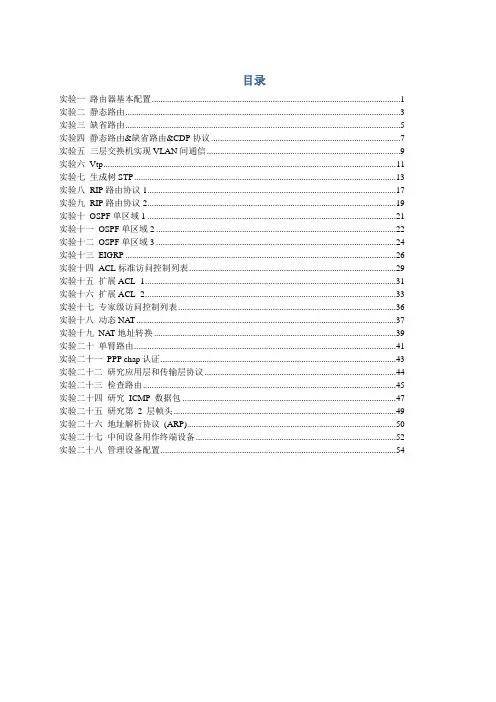

目录实验一路由器基本配置 (1)实验二静态路由 (3)实验三缺省路由 (5)实验四静态路由&缺省路由&CDP协议 (7)实验五三层交换机实现VLAN间通信 (9)实验六Vtp (11)实验七生成树STP (13)实验八RIP路由协议1 (17)实验九RIP路由协议2 (19)实验十OSPF单区域1 (21)实验十一OSPF单区域2 (22)实验十二OSPF单区域3 (24)实验十三EIGRP (26)实验十四ACL标准访问控制列表 (29)实验十五扩展ACL -1 (31)实验十六扩展ACL -2 (33)实验十七专家级访问控制列表 (36)实验十八动态NAT (37)实验十九NAT地址转换 (39)实验二十单臂路由 (41)实验二十一PPP chap认证 (43)实验二十二研究应用层和传输层协议 (44)实验二十三检查路由 (45)实验二十四研究ICMP 数据包 (47)实验二十五研究第2 层帧头 (49)实验二十六地址解析协议(ARP) (50)实验二十七中间设备用作终端设备 (52)实验二十八管理设备配置 (54)实验一路由器基本配置一、实验设备一台路由器，一台PC，配置线一条。

二、实验要求1.更改路由器名称为RA2.设置password为cisco1,secret为cisco2,vty为cisco3,并要求所有密码都加密。

3.关闭域名查找，命令输入同步。

4.配置以太网口的IP为202.119.249.2195.设置登陆提示信息6.对串行口进行描述（描述信息为：welcome to lixin lab）7.将上述信息保存到tftp server8.将实验过程配置写在记事本中进行粘贴。

9.配置VTY访问权限。

10.禁止路由器进行域名解析。

三、实验步骤Router>enableRouter#configure terminalRouter(config)#hostname RA 设置路由器名RA(config)#enable password cisco1 设置密码RA(config)#enable secret cisco2 设置加密密码RA (config)#no ip domain-lookup关闭域名查找（当我们打错命令时，不会去查找DNS，造成延时）RA (config)#line console 0RA (config-line)#logging synchronous命令输入达到同步（信息提示不会打断你的输入）RA (config-line)#exec-timeout 0 0 设置永久不超时RA (config-line)#exitRA(config)#line vty 0 4RA(config-line)#（enable）password cisco3 设置vty密码RA(config-line)#exitRA(config)#service password-encryption 对密码加密RA(config)#int fastEthernet 0/0RA(config-if)#ip address 202.119.249.1 255.255.255.0 对以太网口fa0/0配置IP RA(config-if)#no shutdown 开启端口RA(config-if)#exitRA(config)#banner motd & welcome welcome to ccna lab & 设置登陆提示信息RA(config)#int fa0/1RA(config-if)#description this is a fast port 描述端口信息RA(config-if)#exitRA(config)#copy running-config tftp 把信息保存到tftp实验二静态路由一、实验设备两台28系列型号路由器通过串口相连。

实验1-1：路由器初始配置【实验目的】：在本次实验中，你被要求从TFTP服务器（10.254.0.254/24）下载边界路由器PxR1和PxR2的基本配置。

在完成本次实验之后，你需要完成下列任务：•从PxR1和PxR2路由器去连接TFTP服务器。

•从TFTP服务器下载配置文件去配置你的路由器。

【实验拓扑】：上图显示了一个完成的本次实验拓扑图。

在这个实验中，你将需要通过帧中继连接到路由器PxR1和PxR2到路由器BBR1，并完成从TFTP服务器上下载配置文件。

•注意：图中x为所在机架编号，y为路由器编号。

【实验帮助】：如果出现任何问题，可以向在值的辅导老师提出并请求提供帮助。

【命令列表】：命令描述(config-if)#encapsulation frame-relay 激活帧中继封装(config-if)#frame-relay map ip 172.31.x.3 1x1 broadcast 映射下一跳IP地址到PVC (config-if)#ip address 172.31.x.1 255.255.255.0 给接口配置IP地址。

(config)#ip route 10.0.0.0 255.0.0.0 172.31.x.3 创建一条静态路由(config-if)no shutdown 激活一个端口【任务一】：设备路由器PxR1和PxR2使用TELNET或者其他终端程序建立与路由器建立联接。

记住在本实验中x是你的机架编号，y是你的路由器编号。

实验过程：第一步：连接路由器（PxR1和PxR2）。

你的路由器现在应该没有任何配置。

如果有，请使用erase start 命令删除配置，并使用reload命令重启路由器。

•注意：你应该使用一些最少的配置，以确保路由器能够到达TFTP服务器。

第二步：配置S0口为FRAME-RELAY封装格式。

第三步：分配IP地址给S0口。

你的IP地址应该为172.31.x.y/24, x代表你的机架编号，y代表你的路由器编号。

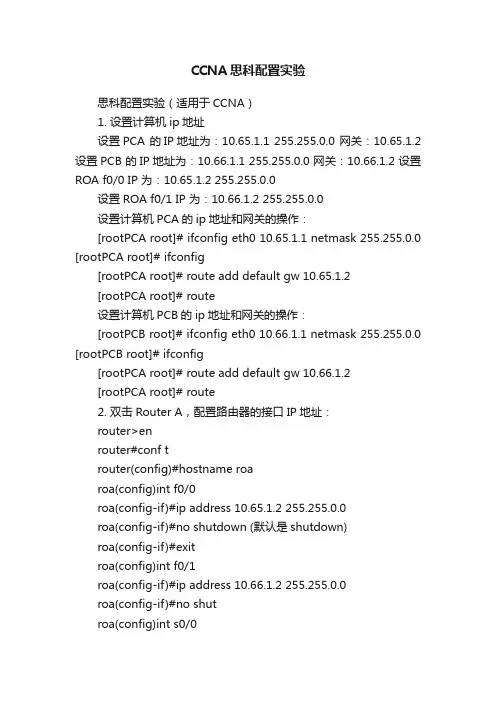

CCNA思科配置实验思科配置实验（适用于CCNA）1. 设置计算机ip地址设置PCA 的IP地址为：10.65.1.1 255.255.0.0 网关：10.65.1.2 设置PCB 的IP地址为：10.66.1.1 255.255.0.0 网关：10.66.1.2 设置ROA f0/0 IP 为：10.65.1.2 255.255.0.0设置ROA f0/1 IP 为：10.66.1.2 255.255.0.0设置计算机PCA的ip地址和网关的操作：[rootPCA root]# ifconfig eth0 10.65.1.1 netmask 255.255.0.0 [rootPCA root]# ifconfig[rootPCA root]# route add default gw 10.65.1.2[rootPCA root]# route设置计算机PCB的ip地址和网关的操作：[rootPCB root]# ifconfig eth0 10.66.1.1 netmask 255.255.0.0 [rootPCB root]# ifconfig[rootPCA root]# route add default gw 10.66.1.2[rootPCA root]# route2. 双击Router A，配置路由器的接口IP地址：router>enrouter#conf trouter(config)#hostname roaroa(config)int f0/0roa(config-if)#ip address 10.65.1.2 255.255.0.0roa(config-if)#no shutdown (默认是shutdown)roa(config-if)#exitroa(config)int f0/1roa(config-if)#ip address 10.66.1.2 255.255.0.0roa(config-if)#no shutroa(config)int s0/0roa(config-if)#ip address 10.67.1.2 255.255.0.0roa(config-if)#no shutroa(config-if)#clock rate 64000roa(config)int s0/1roa(config-if)#ip address 10.68.1.2 255.255.0.0roa(config-if)#no shutroa(config-if)#exitroa(config)#ip routing (默认是关闭的)3．检查网络联通情况[rootPCA root]# ping 10.65.1.2 (通) (ping自己的网关) [rootPCA root]# ping 10.66.1.2 (通) (ping f0/1) [rootPCA root]# ping 10.66.1.1 (通) (ping PCB) [rootPCA root]# ping 10.67.1.2 (不通) (端口空时down) [rootPCA root]# ping 10.68.1.2 (不通) (端口空时down)[rootPCB root]# ping 10.66.1.2 (通) (ping自己的网关) [rootPCB root]# ping 10.65.1.2 (通) (ping f0/0) [rootPCB root]# ping 10.65.1.1 (通) (ping PCA) [rootPCB root]# ping 10.67.1.2 (不通) (端口s0/0空时down) [rootPCB root]# ping 10.68.1.2 (不通) (端口s0/1空时down)roa#ping 10.65.1.1 (通) (ping PCA)roa#ping 10.65.1.2 (通) (ping f0/0)roa#ping 10.66.1.1 (通) (ping PCB)roa#ping 10.66.1.2 (通) (ping f0/1)roa#ping 10.67.1.2 (不通) (端口s0/0空时down)roa#ping 10.68.1.2 (不通) (端口s0/1空时down)下面我们做这个几个小实验：(1) 将路由器的接口f0/0关闭roa#conf troa(config)#int f0/0roa(config-if)#shutdownroa(config-if)#endroa#ping 10.65.1.2 (不通，端口down掉)roa#show int f0/0 (f0/0 is down，line proto is down) [rootPCA root]# ping 10.65.1.2 (不通)激活f0/0端口:roa(config)#int f0/0roa(config-if)#no shutroa(config-if)#endroa#ping 10.65.1.2 (通)去掉PCA与f0/0的连线roa#sh int f0/0 (f0/0 is up，line proto is down)roa#ping 10.65.1.2 (不通)roa#sh int s0/0 (s0/0 is down，line proto is down)roa#sh int s0/1 (s0/1 is down，line proto is down) serial口当没有连线时(2) 关闭路由器的路由roa#conf troa(config)#no ip routing[rootPCA root]# ping 10.65.1.2 (通) (ping 自己的网关)[rootPCA root]# ping 10.66.1.1 (不通)(路由器不能转发了)[rootPCB root]# ping 10.66.1.2 (通) (ping 自己的网关)[rootPCB root]# ping 10.65.1.1 (不通)(路由器不能转发了)计算机可以ping与其相连的端口，但不能ping通下面的计算机，因为no ip routing后不具备转发的功能了。

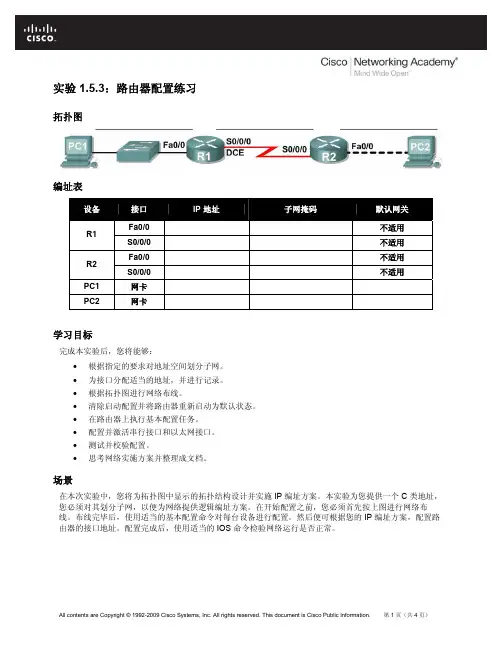

实验 1.5.3：路由器配置练习拓扑图编址表设备接口IP 地址子网掩码默认网关Fa0/0 不适用R1S0/0/0 不适用Fa0/0 不适用R2S0/0/0 不适用PC1 网卡PC2 网卡学习目标完成本实验后，您将能够：•根据指定的要求对地址空间划分子网。

•为接口分配适当的地址，并进行记录。

•根据拓扑图进行网络布线。

•清除启动配置并将路由器重新启动为默认状态。

•在路由器上执行基本配置任务。

•配置并激活串行接口和以太网接口。

•测试并校验配置。

•思考网络实施方案并整理成文档。

场景在本次实验中，您将为拓扑图中显示的拓扑结构设计并实施 IP 编址方案。

本实验为您提供一个 C 类地址，您必须对其划分子网，以便为网络提供逻辑编址方案。

在开始配置之前，您必须首先按上图进行网络布线。

布线完毕后，使用适当的基本配置命令对每台设备进行配置。

然后便可根据您的 IP 编址方案，配置路由器的接口地址。

配置完成后，使用适当的 IOS 命令检验网络运行是否正常。

任务 1：对地址空间划分子网。

步骤 1：研究网络要求。

在您的网络设计中，您可以使用 192.168.1.0/24 地址空间。

实验网络的要求如下：•连接到路由器 R1 的网络需要足够的 IP 地址来支持 20 台主机。

•连接到路由器 R2 的网络需要足够的 IP 地址来支持 20 台主机。

•路由器 R1 和路由器 R2 之间的链路的每一端都需要 IP 地址。

（注意：网络设备的接口也是主机 IP 地址，上述编址方案包括了这些地址。

）步骤 2：创建网络设计时请思考以下问题。

该网络需要多少个子网？ ____________________该网络的子网掩码是什么（以点分十进制格式表示）？ ____________________ 以斜杠格式表示的网络子网掩码是什么？ ____________________每个子网可支持多少台主机？ ____________________步骤 3：为拓扑图分配子网地址。

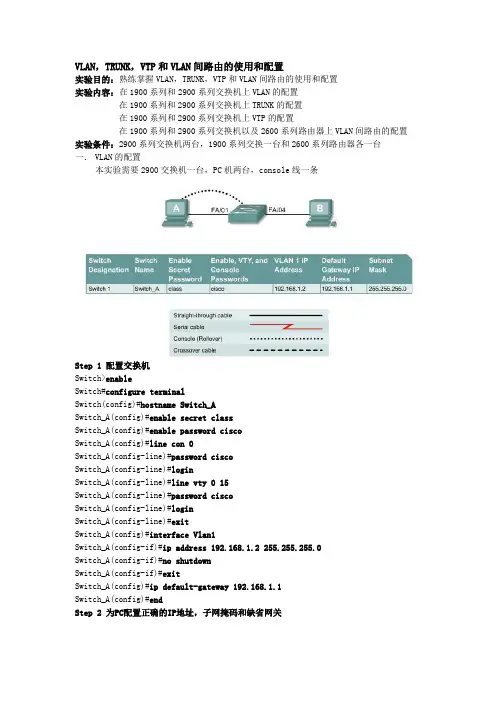

VLAN，TRUNK，VTP和VLAN间路由的使用和配置实验目的：熟练掌握VLAN，TRUNK，VTP和VLAN间路由的使用和配置实验内容：在1900系列和2900系列交换机上VLAN的配置在1900系列和2900系列交换机上TRUNK的配置在1900系列和2900系列交换机上VTP的配置在1900系列和2900系列交换机以及2600系列路由器上VLAN间路由的配置实验条件：2900系列交换机两台，1900系列交换一台和2600系列路由器各一台一．VLAN的配置本实验需要2900交换机一台，PC机两台，console线一条Step 1 配置交换机Switch>enableSwitch#configure terminalSwitch(config)#hostname Switch_ASwitch_A(config)#enable secret classSwitch_A(config)#enable password ciscoSwitch_A(config)#line con 0Switch_A(config-line)#password ciscoSwitch_A(config-line)#loginSwitch_A(config-line)#line vty 0 15Switch_A(config-line)#password ciscoSwitch_A(config-line)#loginSwitch_A(config-line)#exitSwitch_A(config)#interface Vlan1Switch_A(config-if)#ip address 192.168.1.2 255.255.255.0Switch_A(config-if)#no shutdownSwitch_A(config-if)#exitSwitch_A(config)#ip default-gateway 192.168.1.1Switch_A(config)#endStep 2 为PC配置正确的IP地址，子网掩码和缺省网关Step 3 检测连通性由switch ping两台PC机，检测连通性Step 4 显示VLAN的接口信息2900：Switch_A#show vlan1900:Switch_A#show vlan-membershipStep 5 创建，命名VLAN2900：Switch_A#vlan databaseSwitch_A(vlan)#vlan 2 name VLAN2Switch_A(vlan)#vlan 3 name VLAN3Switch_A(vlan)#exit1900:Switch_A#configure terminalSwitch_A(config)#vlan 2 name VLAN2Switch_A(config)#vlan 3 name VLAN3Step 6 安排4，5，6端口到VLAN 22900：Switch_A#configure terminalSwitch_A(config)#interface fastethernet 0/4 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 2 Switch_A(config-if)#interface fastethernet 0/5 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 2 Switch_A(config-if)#interface fastethernet 0/6 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 2 Switch_A(config-if)#end1900:Switch_A#configure terminalSwitch_A(config)#interface Ethernet 0/4Switch_A(config-if)#vlan static 2Switch_A(config-if)#interface Ethernet 0/5 Switch_A(config-if)#vlan static 2Switch_A(config-if)#interface Ethernet 0/6 Switch_A(config-if)#vlan static 2Switch_A(config)#endStep 7 显示VLAN的接口信息2900：Switch_A#show vlan1900:Switch_A#show vlan-membershipStep 8 安排7，8，9端口到VLAN 3Switch_A#configure terminalSwitch_A(config-if)#interface fastethernet 0/7 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 3 Switch_A(config-if)#interface fastethernet 0/8 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 3 Switch_A(config-if)#interface fastethernet 0/9 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 3 Switch_A(config-if)#endStep 9 显示VLAN的接口信息2900：Switch_A#show vlan1900:Switch_A#show vlan-membershipStep 10 测试VLANsStep 11 解除VLAN与端口的绑定2900：Switch_A#configure terminalSwitch_A(config)#interface fastethernet 0/4 Switch_A(config-if)#no switchport access vlan 2 1900:Switch_A#configure terminalSwitch_A(config)#interface Ethernet 0/4Switch_A(config-if)#no vlan-membership 2Switch_A(config-if)#endStep 12 显示VLAN的接口信息2900：Switch_A#show vlan1900:Switch_A#show vlan-membershipStep 13 删除VLAN2900：Switch_A#vlan databaseSwitch_A(vlan)#no vlan 3Deleting VLAN 3Switch_A(vlan)#exit1900:Switch_A#configure terminalSwitch_A(config)#interface ethernet 0/7Switch_A(config-if)#no vlan 3Switch_A(config-if)#exitStep 14 显示VLAN的接口信息2900：Switch_A#show vlan1900:Switch_A#show vlan-membership二．VLAN的TRUNK配置本实验需要2900交换机两台，PC机两台，console线一条（一）ISLStep 1 配置交换机的基本参数参考上面的实验Step 2 为PC配置正确的IP地址，子网掩码和缺省网关Step 3 检测连通性由switch ping两台PC机，检测连通性Step 4 显示VLAN的接口信息Switch_A#show vlanStep 5 在Switch_A上创建，命名VLANSwitch_A#vlan databaseSwitch_A(vlan)#vlan 10 name AccountingSwitch_A(vlan)#vlan 20 name MarketingSwitch_A(vlan)#vlan 30 name EngineeringSwitch_A(vlan)#exitStep 6 安排4，5，6端口到VLAN 10Switch_A(config)#interface fastethernet 0/4Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 10Switch_A(config-if)#interface fastethernet 0/5Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 10Switch_A(config-if)#interface fastethernet 0/6Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 10Switch_A(config-if)#endStep 7 安排端口7，8，9到VLAN 20Switch_A#configure terminalSwitch_A(config)#interface fastethernet 0/7Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#interface fastethernet 0/8Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#interface fastethernet 0/9Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#endStep 8 安排端口10，11，12到VLAN 30Switch_A#configure terminalSwitch_A(config)#interface fastethernet 0/10Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 30Switch_A(config-if)#interface fastethernet 0/11Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 30Switch_A(config-if)#interface fastethernet 0/12Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 30Switch_A(config-if)#endStep 9 在Switch_B上创建，命名VLAN重复5-8步，在Switch_B创建，命名VLANStep 10 显示VLAN的接口信息Switch_A#show vlanStep 11 测试VLANsStep 12 创建ISL trunkSwitch_A(config)#interface fastethernet 0/1Switch_A(config-if)#switchport mode trunkSwitch_A(config-if)#switchport trunk encapsulation isl Switch_A(config-if)#endSwitch_B(config)#interface fastethernet 0/1Switch_B(config-if)#switchport mode trunkSwitch_B(config-if)#switchport trunk encapsulation isl Switch_B(config-if)#endStep 13 测试ISL trunk（二）dot1qStep 1 配置交换机的基本参数参考上面的实验Step 2 为PC配置正确的IP地址，子网掩码和缺省网关Step 3 检测连通性由switch ping两台PC机，检测连通性Step 4 显示VLAN的接口信息Switch_A#show vlanStep 5 在Switch_A上创建，命名VLANSwitch_A#vlan databaseSwitch_A(vlan)#vlan 10 name AccountingSwitch_A(vlan)#vlan 20 name MarketingSwitch_A(vlan)#vlan 30 name EngineeringSwitch_A(vlan)#exitStep 6 安排4，5，6端口到VLAN 10Switch_A(config)#interface fastethernet 0/4 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 10 Switch_A(config-if)#interface fastethernet 0/5 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 10 Switch_A(config-if)#interface fastethernet 0/6 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 10 Switch_A(config-if)#endStep 7 安排端口7，8，9到VLAN 20Switch_A#configure terminalSwitch_A(config)#interface fastethernet 0/7Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#interface fastethernet 0/8Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#interface fastethernet 0/9Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#endStep 8 安排端口10，11，12到VLAN 30Switch_A#configure terminalSwitch_A(config)#interface fastethernet 0/10Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 30Switch_A(config-if)#interface fastethernet 0/11Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 30Switch_A(config-if)#interface fastethernet 0/12Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 30Switch_A(config-if)#endStep 9 在Switch_B上创建，命名VLAN重复5-8步，在Switch_B创建，命名VLANStep 10 显示VLAN的接口信息Switch_A#show vlanStep 11 测试VLANsStep 12 创建dot1q trunkSwitch_A(config)#interface fastethernet 0/1Switch_A(config-if)#switchport mode trunkSwitch_A(config-if)#switchport trunk encapsulation dot1q Switch_A(config-if)#endSwitch_B(config)#interface fastethernet 0/1Switch_B(config-if)#switchport mode trunkSwitch_B(config-if)#switchport trunk encapsulation dot1q Switch_B(config-if)#endStep 13 测试dot1q trunk二．VLAN的VTP配置本实验需要2900交换机两台，PC机两台，console线一条Step 1 配置交换机参考上面的实验Step 2 为PC配置正确的IP地址，子网掩码和缺省网关Step 3 测试连接性由switch ping两台PC机，检测连通性Step 4 显示VLAN接口信息Switch_A#show vlanStep 5 配置VTP服务器端Switch_A#vlan databaseSwitch_A(vlan)#vtp serverSwitch_A(vlan)#vtp domain group1Switch_A(vlan)#exitStep 6 创建，命名VLANsSwitch_A#vlan databaseSwitch_A(vlan)#vlan 10 name AccountingSwitch_A(vlan)#vlan 20 name MarketingSwitch_A(vlan)#vlan 30 name EngineeringSwitch_A(vlan)#exitStep 7 安排端口4，5，6到VLAN 10Switch_A#configure terminalSwitch_A(config)#interface fastethernet 0/4 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 10 Switch_A(config-if)#interface fastethernet 0/5 Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 10Switch_A(config-if)#interface fastethernet 0/6Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 10Switch_A(config-if)#endStep 8 安排端口7，8，9到VLAN 20Switch_A#configure terminalSwitch_A(config)#interface fastethernet 0/7Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#interface fastethernet 0/8Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#interface fastethernet 0/9Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#endStep 9 安排端口10，11，12到VLAN 30Switch_A#configure terminalSwitch_A(config)#interface fastethernet 0/10Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 30Switch_A(config-if)#interface fastethernet 0/11Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 30Switch_A(config-if)#interface fastethernet 0/12Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 30Switch_A(config-if)#endStep 10 显示VLAN接口信息Switch_A#show vlanStep 11 配置VTP客户端Enter the following commands to configure Switch_B to be a VTP client: Switch_B#vlan databaseSwitch_B(vlan)#vtp clientSwitch_B(vlan)#vtp domain group1Switch_B(vlan)#exitStep 12 创建trunkSwitch_A(config)#interface fastethernet 0/1Switch_A(config-if)#switchport mode trunkSwitch_A(config-if)#endSwitch_B(config)#interface fastethernet 0/1Switch_B(config-if)#switchport mode trunkSwitch_B(config-if)#end2900:Note that it is necessary to specify the encapsulation on a 2924XL, since it supports 802.1Qand ISL.Switch_A(config)#interface fastethernet0/1Switch_A(config-if)#switchport mode trunkSwitch_A(config-if)#switchport trunk encapsulation dot1qSwitch_A(config-if)#endSwitch_B(config)#interface fastethernet0/1Switch_B(config-if)#switchport mode trunkSwitch_B(config-if)#switchport trunk encapsulation dot1qSwitch_B(config-if)#endStep 13 测试trunkshow interface fastethernet 0/1 switchportStep 14 显示VLAN接口信息Switch_B#show vlanStep 15 安排端口4，5，6到VLAN 10Switch_B#configure terminalSwitch_B(config)#interface fastethernet 0/4Switch_B(config-if)#switchport mode accessSwitch_B(config-if)#switchport access vlan 10Switch_B(config-if)#interface fastethernet 0/5Switch_B(config-if)#switchport mode accessSwitch_B(config-if)#switchport access vlan 10Switch_B(config-if)#interface fastethernet 0/6Switch_B(config-if)#switchport mode accessSwitch_B(config-if)#switchport access vlan 10Switch_B(config-if)#endStep 16 Assign ports to VLAN 20Switch_B#configure terminalSwitch_B(config)#interface fastethernet 0/7Switch_B(config-if)#switchport mode accessSwitch_B(config-if)#switchport access vlan 20Switch_B(config-if)#interface fastethernet 0/8Switch_B(config-if)#switchport mode accessSwitch_B(config-if)#switchport access vlan 20Switch_B(config-if)#interface fastethernet 0/9Switch_B(config-if)#switchport mode accessSwitch_B(config-if)#switchport access vlan 20Switch_B(config-if)#endStep 17 Assign ports to VLAN 30Switch_B#configure terminalSwitch_B(config)#interface fastethernet 0/10Switch_B(config-if)#switchport mode accessSwitch_B(config-if)#switchport access vlan 30Switch_B(config-if)#interface fastethernet 0/11Switch_B(config-if)#switchport mode accessSwitch_B(config-if)#switchport access vlan 30Switch_B(config-if)#interface fastethernet 0/12Switch_B(config-if)#switchport mode accessSwitch_B(config-if)#switchport access vlan 30Switch_B(config-if)#endStep 18 显示VLAN接口信息Switch_A#show vlan三．VLAN间路由的配置本实验需要2621路由器一台，2900交换机一台，PC机两台，console线一条Step 1 配置交换机参考上面的实验Step 2 配置连接到交换机上的主机a. 连接到port 0/5上的PC:IP address 192.168.5.2Subnet mask 255.255.255.0Default gateway 192.168.5.1b. 连接到port 0/9上的PC:IP address 192.168.7.2Subnet mask 255.255.255.0Default gateway 192.168.7.1Step 3 测试连通性Step 4 创建，命名两个VLANs2900：Switch_A#vlan databaseSwitch_A(vlan)#vlan 10 name SalesSwitch_A(vlan)#vlan 20 name SupportSwitch_A(vlan)#exit1900:Switch_A#config terminalSwitch_A(config)#vlan 10 name SalesSwitch_A(config)#vlan 20 name SupportSwitch_A(config)#exitStep 5 安排端口5，6，7，8到VLAN 102900：Switch_A#configure terminalSwitch_A(config)#interface fastethernet 0/5 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 10 Switch_A(config-if)#interface fastethernet 0/6 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 10 Switch_A(config-if)#interface fastethernet 0/7 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 10 Switch_A(config-if)#interface fastethernet 0/8 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 10 Switch_A(config-if)#end1900:Switch_A#configure terminalSwitch_A(config)#interface ethernet 0/5Switch_A(config-if)vlan static 10Switch_A(config-if)#interface ethernet 0/6 Switch_A(config-if)vlan static 10Switch_A(config-if)#interface ethernet 0/7 Switch_A(config-if)vlan static 10Switch_A(config-if)#interface ethernet 0/8 Switch_A(config-if)vlan static 10Switch_A(config-if)#endStep 6 安排端口910，11，12到VLAN 202900：Switch_A#configure terminalSwitch_A(config)#interface fastethernet 0/9 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 20 Switch_A(config-if)#interface fastethernet 0/10 Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#interface fastethernet 0/11Switch_A(config-if)#switchport mode acce ssSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#interface fastethernet0/12Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#end1900:Switch_A#configure terminalSwitch_A(config)#interface ethernet 0/9Switch_A(config-if)vlan static 20Switch_A(config-if)#interface ethernet 0/10Switch_A(config-if)vlan static 20Switch_A(config-if)#interface ethernet 0/11Switch_A(config-if)vlan static 20Switch_A(config-if)#interface ethernet 0/12Switch_A(config-if)vlan static 20Switch_A(config-if)#endStep 7 显示VLAN接口信息Switch_A#show vlanStep 8 创建trunk2900:Switch_A(config)#interface fastethernet0/1Switch_A(config-if)#switchport mode trunkSwitch_A(config-if)#switchport trunk encapsulation dot1qSwitch_A(config-if)#end1900: Note the 1900 switch will only support ISL trunking, not dot1q. Switch_A#configure terminalSwitch_A(config)#interface fastethernet0/26Switch_A(config-if)#trunk onStep 9 配置路由器a. Configure the router with the following data. Note that in order to Router_A(config)#interface fastethernet 0/0Router_A(config-if)#no shutdownRouter_A(config-if)#interface fastethernet 0/0.1Router_A(config-subif)#encapsulation dot1q 1Router_A(config-subif)#ip address 192.168.1.1 255.255.255.0Router_A(config-if)#interface fastethernet 0/0.2Router_A(config-subif)#encapsulation dot1q 10Router_A(config-subif)#ip address 192.168.5.1 255.255.255.0Router_A(config-if)#interface fastethernet 0/0.3Router_A(config-subif)#encapsulation dot1q 20Router_A(config-subif)#ip address 192.168.7.1 255.255.255.0Router_A(config-subif)#endStep 10 保存路由器的配置文件Step 11 显示路由器的路由表Step 12 测试VLANS 和the trunkSwitch>enableSwitch#configure terminalSwitch(config)#hostname Switch_ASwitch_A(config)#enable secret classSwitch_A(config)#line con 0Switch_A(config-line)#password ciscoSwitch_A(config-line)#loginSwitch_A(config-line)#line vty 0 15Switch_A(config-line)#password ciscoSwitch_A(config-line)#loginSwitch_A(config-line)#exitSwitch_A(config)#interface Vlan1Switch_A(config-if)#ip address 192.168.1.2 255.255.255.0 Switch_A(config-if)#no shutdownSwitch_A(config-if)#exitSwitch_A(config)#ip default-gateway 192.168.1.1Switch_A(config)#endSwitch_A#vlan databSwitch_A#vlan databaseSwitch_A(vlan)#vlan 10 name Sal esVLAN 10 added:Name: SalesSwitch_A(vlan)#vlan 20 name SupportVLAN 20 added:Name: SupportSwitch_A(vlan)#exitAPPLY completed.Exiting....Switch_A#configure terminalSwitch_A(config)#interface fastethernet0/5Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 10Switch_A(config-if)#interface fastethernet0/6Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 10Switch_A(config-if)#interface fastethernet0/7Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 10Switch_A(config-if)#interface fastethernet0/8Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 10Switch_A(config-if)#endSwitch_A#configure terminalSwitch_A(config)#interface fastethernet0/9Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#interface fastethernet0/10Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#interface fastethernet0/11Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#interface fastethernet0/12Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#endSwitch_A#show vlanVLAN Name Status Ports---- --------------------------- -------- ------------------------------- 1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4,Fa0/13, Fa0/14, Fa0/15, Fa0/16,Fa0/17, Fa0/18, Fa0/19, Fa0/20,Fa0/21, Fa0/22, Fa0/23, Fa0/2410 Sales active Fa0/5, Fa0/6, Fa0/7, Fa0/820 Support active Fa0/9, Fa0/10, Fa0/11, Fa0/121002 fddi-default active1003 token-ring-default active1004 fddinet-default active1005 trnet-default activeVLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2---- ----- ------ ----- ------ ------ -------- ---- -------- ------ ------ 1 enet 100001 1500 - - - - - 0 010 enet 100010 1500 - - - - - 0 020 enet 100020 1500 - - - - - 0 01002 fddi 101002 1500 - - - - - 0 01003 tr 101003 1500 - - - - - 0 01004 fdnet 101004 1500 - - - ieee - 0 01005 trnet 101005 1500 - - - ibm - 0 0Switch_A#configure terminalSwitch_A(config)#interface fastethernet0/1Switch_A(config-if)#switchport mode trunkSwitch_A(config-if)#endRouter>enableRouter#configure terminalRouter(config)#hostname Router_ARouter_A(config)#enable secret classRouter_A(config)#line con 0Router_A(config-line)#password ciscoRouter_A(config-line)#loginRouter_A(config-line)#line vty 0 4Router_A(config-line)#password ciscoRouter_A(config-line)#loginRouter_A(config-line)#exitRouter_A(config)#interface fastethernet 0/0Router_A(config-if)#no shutdownRouter_A(config-if)#interface fastethernet 0/0.1Router_A(config-subif)#encapsulation dot1q 1Router_A(config-subif)#ip address 192.168.1.1 255.255.255.0Router_A(config-subif)#interface fastethernet 0/0.2Router_A(config-subif)#encapsulation dot1q 10Router_A(config-subif)#ip address 192.168.5.1 255.255.255.0Router_A(config-subif)#interface fastethernet 0/0.3Router_A(config-subif)#encapsulation dot1q 20Router_A(config-subif)#ip address 192.168.7.1 255.255.255.0Router_A(config-subif)#endRouter_A#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS interarea* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.5.0/24 is directly connected, FastEthernet0/0.2C 192.168.7.0/24 is directly connected, FastEthernet0/0.3C 192.168.1.0/24 is directly connected, FastEthernet0/0.1Router_A#C:\>ping 192.168.5.2Pinging 192.168.5.2 with 32 bytes of data:Reply from 192.168.5.2: bytes=32 time<10ms TTL=127Reply from 192.168.5.2: bytes=32 time<10ms TTL=127Reply from 192.168.5.2: bytes=32 time<10ms TTL=127Reply from 192.168.5.2: bytes=32 time<10ms TTL=127Ping statistics for 192.168.5.2:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0msC:\>ping 192.168.1.2Pinging 192.168.1.2 with 32 bytes of data:Reply from 192.168.1.2: bytes=32 time<10ms TTL=254Reply from 192.168.1.2: bytes=32 time=40ms TTL=254Reply from 192.168.1.2: bytes=32 time=20ms TTL=254Reply from 192.168.1.2: bytes=32 time<10ms TTL=254Ping statistics for 192.168.1.2:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 40ms, Average = 15msACL，NAT和DHCP的使用和配置实验目的：熟练掌握ACL，NAT和DHCP的原理以及在CISCO IOS上对它们进行配置的方法实验内容：ACL的配置NAT的配置DHCP的配置实验条件：2600系列路由器两台，2900交换机一台，PC两台一．ACL的配置（一）标准ACLStep 1 在路由器上配置主机名和密码Step 2 配置以太网段上的PCa. PC 1IP address 192.168.14.2Subnet mask 255.255.255.0Default gateway 192.168.14.1b. PC 2IP address 192.168.14.3Subnet mask 255.255.255.0Default gateway 192.168.14.1Step 3 保存配置GAD#copy running-config startup-configStep 4 通过ping命令测试两台PC到缺省网关的连接性Step 5 阻止PC访问路由器的以太口GAD(config)#access-list 1 deny 192.168.14.0 0.0.0.255 GAD(config)#access-list 1 permit anyStep 6 从路由器ping两台PCStep 7 把ACL应用到接口上GAD(config-if)#ip access-group 1 inStep 8 从两台PC ping路由器Step 9 创建新的ACLaccess-list 2 permit 192.168.14.1 0.0.0.254Step 10 把ACL应用的接口上ip access-group 2 inStep 11 从两台PC ping路由器GAD#show running-configversion 12.0service timestamps debug uptimeservice timestamps log uptimeno service password-encryption!hostname GAD!ip subnet-zero!ip audit notify logip audit po max-events 100!interface FastEthernet0/0ip address 192.168.14.1 255.255.255.0ip access-group 2 inno ip directed-broadcast!interface Serial0/0no ip addressno ip directed-broadcastno ip mroute-cacheshutdownno fair-queue!interface Serial0/1no ip addressno ip directed-broadcastshutdown!ip classlessno ip http server!access-list 1 deny 192.168.14.0 0.0.0.255 access-list 1 permit anyaccess-list 2 permit 192.168.14.1 0.0.0.254 !line con 0transport input noneline aux 0line vty 0 4!end（二）扩展ACLStep 1 配置路由器GAD的主机名和密码Step 2 配置以太网段上的PCa. PC 1IP address 192.168.14.2Subnet mask 255.255.255.0Default gateway 192.168.14.1b. PC 2IP address 192.168.14.3Subnet mask 255.255.255.0Default gateway 192.168.14.1Step 3 保存配置GAD#copy running-config startup-configStep 4 通过ping命令测试两台PC到缺省网关的连接性Step 5 用Web浏览器连接路由器Step 6 防止通过以太网接入80端口GAD(config)#access-list 101 deny tcp 192.168.14.0 0.0.0.255 any eq 80 GAD(config)#access-list 101 permit ip any anyStep 7 应用ACL到接口GAD(config-if)#ip access-group 101 inStep 8 从PC Ping路由器Step 9 用Web浏览器连接路由器Step 10 从PC接入路由器GAD#show running-configBuilding configuration...Current configuration:!version 12.0service timestamps debug uptimeservice timestamps log uptimeno service password-encryption!hostname GAD!!memory-size iomem 10ip subnet-zerono ip domain-lookup!ip audit notify logip audit po max-events 100!process-max-time 200!interface FastEthernet0/0ip address 192.168.14.1 255.255.255.0ip access-group 101 inno ip directed-broadcast!interface Serial0/0ip address 192.168.2.1 255.255.255.0no ip directed-broadcast!interface Serial0/1no ip addressno ip directed-broadcastshutdown!ip classlessip http server!access-list 101 deny tcp 192.168.14.0 0.0.0.255 any eq www access-list 101 permit ip any any!line con 0password ciscologintransport input noneline aux 0line vty 0 4password ciscologin!no scheduler allocateend（三）命名ACLStep 1 配置路由器的主机名和密码Step 2 配置以太网段上的PCa. PC 1IP address 192.168.14.2Subnet mask 255.255.255.0Default gateway 192.168.14.1b. PC 2IP address 192.168.14.3Subnet mask 255.255.255.0Default gateway 192.168.14.1Step 3 保存配置GAD#copy running-config startup-configStep 4 通过ping命令测试两台PC到缺省网关的连接性Step 5 阻止主机访问以太口GAD(config)#ip access-list standard no_access GAD(config-std-nacl)#deny 192.168.14.0 0.0.0.255 GAD(config-std-nacl)#permit anyStep 6 从PC Ping路由器Step 7 应用ACL到接口上GAD(config-if)#ip access-group no_access inStep 8 从PC Ping路由器GAD#show running-configBuilding configuration...Current configuration : 638 bytes!version 12.2!hostname GAD!enable secret 5 $1$rzr7$l9H/aXmOyxeCAiPAUoGLq. !ip subnet-zero!interface FastEthernet0/0ip address 192.168.14.1 255.255.255.0ip access-group no_access in!interface Serial0/0no ip addressshutdownno fair-queue!interface Serial0/1no ip addressshutdown!ip classlessno ip http server!!ip access-list standard no_accessdeny 192.168.14.0 0.0.0.255permit any!line con 0password ciscologinline aux 0password ciscologinline vty 0 4password ciscologin!endGAD#show ip access-listsStandard IP access list no_accessdeny 192.168.14.0, wildcard bits 0.0.0.255 (18 matches) permit any一．NAT的配置（一）静态和动态NATStep 1 配置路由器346 - 489 CCNA 4: WAN Technologies v 3.1 - Lab 1.1.4c Copyright 粕 2003, Cisco Systems, Inc.ISPRouter#configure terminalRouter(config)#hostname ISPISP(config)#enable password ciscoISP(config)#enable secret classISP(config)#line console 0ISP(config-line)#password ciscoISP(config-line)#loginISP(config-line)#exitISP(config)#line vty 0 4ISP(config-line)#password ciscoISP(config-line)#loginISP(config-line)#exitISP(config)#interface loopback 0ISP(config-if)#ip address 172.16.1.1 255.255.255.255ISP(config-if)#exitISP(config)#interface serial 0ISP(config-if)#ip address 200.2.2.17 255.255.255.252ISP(config-if)#clock rate 64000ISP(config)#ip route 199.99.9.32 255.255.255.224 200.2.2.18ISP(config)#endISP#copy running-config startup-configGatewayRouter#configure terminalRouter(config)#hostname GatewayGateway(config)#enable password ciscoGateway(config)#enable secret classGateway(config)#line console 0Gateway(config-line)#password ciscoGateway(config-line)#loginGateway(config-line)#exitGateway(config)#line vty 0 4Gateway(config-line)#password ciscoGateway(config-line)#loginGateway(config-line)#exitGateway(config)#interface fastethernet 0Gateway(config-if)#ip address 10.10.10.1 255.255.255.0Gateway(config-if)#no shutdownGateway(config-if)#exitGateway(config)#interface serial 0。
