模具专业UGCAM复习（基础知识）模具专业《UGCAM》复习题⼀、填空题1、当你第⼀次从⼀个part⽂件中进⼊加⼯应⽤中，你必须选择加⼯环境，也就是说选择（Operating）操作的种类。

2、有些操作需要边界来约束⼑路，选Mill_Bnd按钮可⽣成切削边界，这些边界包括（Part）部件边界、(Blank)⽑坯边界，(Check)检查边界， (Trim Boundary) 剪切边界和 (Floor Plane) 底平⾯。

3、平⾯平⾯铣⽤于Z轴固定的3轴加⼯；平⾯铣可⽤于粗加⼯和精加⼯；平⾯铣可以进⾏单层或多层切削。

4、平⾯铣要求⼏何体的⾯平⾏于或垂直⼑轴；平⾯铣并不使⽤⼏何实体来确定加⼯区域，⽽是通过边（Edges）或者曲线（Curves）创建的边界来确定加⼯区域。

5、在Mill_Planar中你可以产⽣workpiece，Mill_Geom，Mill_Bnd和MCS。

6、边界起始处显⽰⼀个⼩圆圈，边界上的箭头号指出边界的⽅向，Profile（轮廓）驱动的⼑路将沿该⽅向⾛。

若该边界显⽰完整箭头，表⽰该边界状态为on，切削时⼑具中⼼将经过该边界，若只显⽰半边箭头，该边界状态为tangent，切削时⼑具将与该边界相切。

7、Part边界，表⽰零件的边界即要保留的部分；Blank边界，表⽰⽑坯的材料即要切除的部分；Floor（底平⾯）⽤于控制最低的切削平⾯。

8、选择Boundary的⽅法有：⾯、边/曲线、边界和点。

9、Material side⽤来指定要保留（对part和check）或去除（对Blank）的材料⼀侧。

10、步距：规定了⼑具怎样从⼀条⼑路过渡到下⼀条⼑路，这个过渡的移动距离叫step over move。

11、步距距离有以下四种定义⽅式：Constant（恒定的）——步距为⼀常数值。

Scallop（残余波纹⾼度）——控制切削完成后⼑路间材料剩余量。

Tool Diameter（⼑具直径）——设定步距为⼑具直径的百分⽐。

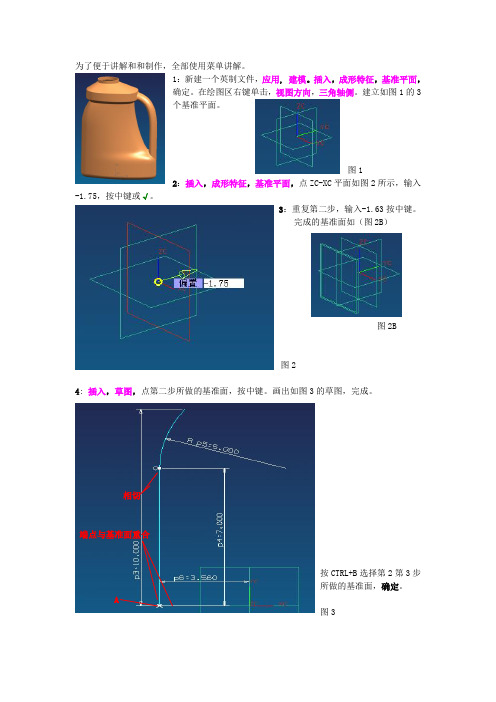

为了便于讲解和和制作，全部使用菜单讲解。

1：新建一个英制文件，应用, 建模。

插入，成形特征，基准平面，确定。

在绘图区右键单击，视图方向，三角轴侧。

建立如图1的3个基准平面。

图12：插入，成形特征，基准平面，点ZC-XC平面如图2所示，输入-1.75，按中键或√。

3：重复第二步，输入-1.63按中键。

完成的基准面如（图2B）图2B图24:插入，草图，点第二步所做的基准面，按中键。

画出如图3的草图，完成。

相切端点与基准面重合按CTRL+B选择第2第3步所做的基准面，确定。

A图35:插入，草图，点第三步所做的基准面，按中键。

画出如图4的草图，完成。

（中间条样画法，插入，条样，通过点，确定，点构造器，点A点，B点，C点，确定，是，赋曲率，点A点，确定，点R15的圆弧，点C点，确定，点长度为2MM的直线，确定，确定。

最后用编辑，编辑曲线，点击条样，编辑点，移动点，将B点移动到满意为止，确定，A 确定。

）BC D图46：插入，曲线，点，点图3 的A点和图4的D点。

插入，草图，按中键或√。

画出如图5的草图。

圆弧端点与点重合图57：将图设为100，回车（如图6）。

插入，自由形式特征，扫掠。

图6A312图7 图8选图7的左边的曲线为引导线1，确定，选右边的曲线为引导线2，确定，确定，选下边的曲线为截面线串1，确定，确定，公差输入0，确定，均匀比例，确定，按CTRL+B选图7 1和3的曲线，确定。

插入，特征操作，引用，镜像特征，增加依附性设为前打√（图9），选刚做出来的曲面，按中键，选如图7，A所指的基准面，确定。

完成的曲面如图10。

图9图10 A1 A28：将图层设为3。

插入，曲线操作，桥接，设置如图11的参数，选取图10，A1所指的曲面边，再选取图10，A2所指的曲面边，按二次确定。

完成的曲线如图12所示。

取1图123 2图13图11按CTRL+T，选图12，1所指的曲线，制定，平移，至一点，在点构造器里点端点图标，点图12，2所指的端点，点图12，3所指的端点，按复制按扭（图13）。

实例15 咖啡杯实例说明本例将制作咖啡杯，效果如图15-1所示。

本例描述：本例制作的咖啡杯是日常生活中很普遍的一种。

本例知识点：本实例由样条功能，用平滑实体的建构功能及实体的延展功能制作完成。

操作步骤1.启动UG。

2. 新建一个文件图 15-1 咖啡杯执行“文件”→“新建”命令，给新文件指定路径和文件名，单击“确定”按钮。

3. 选择建模命令执行“起始”→“建模”命令，切换到建模模式。

4. 制作圆柱实体特征单击“成型特征”工具条上“圆柱”图标或执行“插入”→“设计特征”→“圆柱”命令，弹出圆柱对话框，单击“直径，高度”按钮，在弹出的对话框上单击按钮，单击“确定”按钮，设置参数直径80mm，高度75mm，如图15-2所示，单击“确定”按钮，弹出“点构造器”对话框，设置点的坐标为原点。

单击“确定”按钮。

产生如图15-3所示的圆柱。

图 15-2 设置圆柱参数图 15-3 圆柱5．建立挖空特征单击“特征操作”工具条上“抽壳”图标或执行“插入”→“细节特征”→“外壳”命令，弹出外壳对话框，设置默认厚度5，选取圆柱顶面，单击“确定”按钮，如图15-4，完成了挖空操作，效果如图15-5所示。

图15-4 选择挖空面图15-5 挖空6. 建立杯底特征单击“成型特征”工具条上“圆柱”图标或执行“插入”→“设计特征”→“圆柱”命令，弹出圆柱对话框，单击“直径，高度”按钮，在弹出的对话框上单击按钮，设置圆柱的底面直径为60，高度为5，单击“确定”按钮，在弹出的对话框中设置点为原点，单击“确定”按钮，在弹出的对话框上单击“求和”按钮，这时实体已经建立确定了，效果如图15-6所示。

图 15-6 杯底图 15-7 杯底完成7. 剪除杯底的圆柱特征单击“成型特征”工具条上“圆柱”图标或执行“插入”→“设计特征”→“圆柱”命令，弹出圆柱对话框，单击“直径，高度”按钮，在弹出的对话框上单击按钮，单击“切换矢量方向”按钮,单击“确定”按钮，设置圆柱的底面直径为50，高度为5，单击“确定”按钮，在弹出的对话框中设置点为原点，单击“确定”按钮，在弹出的对话框上单击“求差”按钮，这时实体已经建立确定了，效果如图15-7所示。

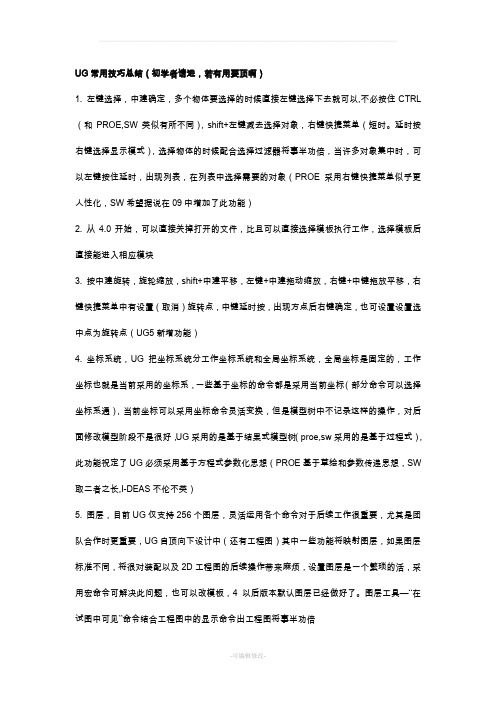

UG常用技巧总结（初学者请进，若有用要顶啊）1. 左键选择，中建确定，多个物体要选择的时候直接左键选择下去就可以,不必按住CTRL （和PROE,SW类似有所不同），shift+左键减去选择对象，右键快捷菜单（短时。

延时按右键选择显示模式），选择物体的时候配合选择过滤器将事半功倍，当许多对象集中时，可以左键按住延时，出现列表，在列表中选择需要的对象（PROE采用右键快捷菜单似乎更人性化，SW希望据说在09中增加了此功能）2. 从4.0开始，可以直接关掉打开的文件，比且可以直接选择模板执行工作，选择模板后直接能进入相应模块3. 按中建旋转，旋轮缩放，shift+中建平移，左键+中建拖动缩放，右键+中键拖放平移，右键快捷菜单中有设置（取消）旋转点，中键延时按，出现方点后右键确定，也可设置设置选中点为旋转点（UG5新增功能）4. 坐标系统，UG把坐标系统分工作坐标系统和全局坐标系统，全局坐标是固定的，工作坐标也就是当前采用的坐标系，一些基于坐标的命令都是采用当前坐标（部分命令可以选择坐标系通），当前坐标可以采用坐标命令灵活变换，但是模型树中不记录这样的操作，对后面修改模型阶段不是很好，UG采用的是基于结果式模型树（proe,sw采用的是基于过程式），此功能祝定了UG必须采用基于方程式参数化思想（PROE基于草绘和参数传递思想，SW 取二者之长,I-DEAS不伦不类）5. 图层，目前UG仅支持256个图层，灵活运用各个命令对于后续工作很重要，尤其是团队合作时更重要，UG自顶向下设计中（还有工程图）其中一些功能将映射图层，如果图层标准不同，将很对装配以及2D工程图的后续操作带来麻烦，设置图层是一个繁琐的活，采用宏命令可解决此问题，也可以改模板，4以后版本默认图层已经做好了。

图层工具—“在试图中可见”命令结合工程图中的显示命令出工程图将事半功倍6. 编辑\对象显示，中操作所有显示有关的选项,透明度、颜色、网格、线条等，做面的时候有时候需要看UV线方向，需要显示UV线，可定义UV线条个数，可惜不能像SW一样参数化抽取出来，UG有抽线命令（等参数曲线）可惜到5的时候抽线不带参数，以前版本在抽取几何命令中抽线带参数7. UG的选择和隐藏\显示功能都有差选功能，可以通过运算选择需要的对象,这个功能似乎是学到IDEAS的，在单个零件中隐藏功能比图层功能似乎要好用多了(不专业的用法还是不推荐的好)8. 数据接口方面,从5.0开始UG的数据接口已经集成到主程序中,不用在安装主程序后再安装转换数据接口,其功能也集成到文件菜单中,5.0的接口在数据转化功能上有所加强,parasolid格式比较容易成功，STEP格式有待提高9. UG偶尔出错后显示有问题，用一次“适合窗口”命令后显示问题就能解决，原以为是盗版软件的问题，后来用正版居然也发现此问题，真的是遗憾啊10. UG中的命令种类和数量繁多，光CAD方面就有200多个，经常会遇到忘记命令在什么地方的情况，帮助里面有“命令查找器”能方便解决这个问题，且支持中文搜索，不过印象中牛叉5最开始的版本是没有这个功能的，要打补丁11. UG默认的工作目录在UGII里面，在属性起始目录中修改成自己的工作目录能减少很多问题,这个目录就是UG的其实目录，可在此目录中设置参数文件，和PROE原理相同，只是UG能自动记录工作目录，UG将文件保存的目录默认为工作目录，PROE需要工作前设置12. UG选择线的时候通常会带有方向，近选择点为线的起始点，选择方向的时候近选择点为方向的指向点，当方向与想要的方向相反时，双击箭头可改方向13. UG与其它软件最大的优势,有一点就是它有公差的概念,并且对于单个特征能利用公差融合作用消除计算误差，当模型提示计算间隙大于公差的时候，修改公差值通常能解决此问题，以前用PROE的时候可把俺给害死了14. 牛叉中所有面线创建的时候采用的是坐标右手原则，方向不能确定的时候试着用右手比划一下草图部分15. 在绘制草图界面中，草图操作(编辑)\重定义线框(串)-----用来重定义草图轮廓，设计的时候经常遇到修改设计，如果只是修改尺寸还好说，若是增减结构了，轮廓线要改变，需要重新定义轮廓。

UG软件--绘制简易梅花钻头
练习用UG软件建立绘制简易梅花钻的三维模型：
1.运用圆柱体（10mm*135mm）建立钻头主体部分，对齐底部进行倒斜角(距离为3mm，斜角为55°)处理，如下图1所示
图1钻头主体
2.运用螺旋线（圈数为2，螺距为45mm，半径为5mm，基准点为（0，0，45））命令与管道命令（外径为6mm，布尔运算为求差）建立钻头的螺旋槽，如下图2所示。

图2 建立螺旋槽
3.运用抽取命令抽取螺旋槽内面，接着运用修剪与延伸命令对抽取面边缘及两端相邻面延伸2mm，如下图所示。

图3延伸螺旋槽内面
4.运用管道（外径为2mm）沿着延伸面与钻头侧面的交线建立管道，如下图所示。

图4 利用边缘线建立管道
5.运用拆分体命令，利用延伸面对上步建立的管道进行拆分，隐藏掉抽取面及拆分的内侧管道。

接着，阵列复制（圆形阵列，阵列角度为180°，基准轴为Z轴）螺旋槽及拆分的管道，如下图5-6所示。

然后，对钻头退刀槽底面进行光滑处理，圆弧部分用球体进行求差处理，拆分管道底部采用边倒圆处理，如下图7所示。

图5 拆分管道
图6 阵列效果
图7退刀槽底面进行处理
6.对钻头底面进行拉伸（拉伸距离为140mm，方向为Z轴，布尔运算为求交，单偏置0.15mm），如下图8所示。

图8 拉伸效果
7.利用替换面命令，将条纹凸起部分替换为钻头顶端的圆锥面，如下图9-10所示。

图9对钻头顶端进行处理
图10顶端处理后效果
8.建立基准面（距底面35mm），用分割面命令将钻头圆柱侧面分割，将底面选染成黑色，如下图11所示。

图11 最终效果。

勺子的绘制一、学习目标1、熟练掌握投影曲线、组合投影等指令的运用。

2、通过3D打印的学习，锻炼了学生的空间思维能力，激发了学生创作的潜力。

二、教学重难点教学重点：组合体的绘制、组合投影、桥接等指令的运用。

教学难点：勺子的设计组合。

三、教学流程（一）任务引入教师图片展示已经绘制好的勺子，使学生对组合体的设计有大概的认识，通过绘制生活中常见的物体，使学生对UG绘图软件提升性趣。

总结：引出本项目的内容《勺子的制作》。

（二）任务学习任务：勺子的制作1、新建文件。

选择下拉菜单“文件”→“新建”命令，系统弹出“新建”对话框，“模型”选项卡的“模板”区域中选取模板类型为“建模”类型，在“名称”文在本框中输入文件名称“SHAOZI”，单击“确定”按钮，进入建模环境。

2、绘制椭圆1。

单击“插入”→“曲线”→“椭圆”系统弹出如图1所示对话框，单击确定，然后系统弹出椭圆对话框如图2所示，长半轴选择11mm，短半轴选择18mm，单击确定，做出椭圆1。

图2图13、绘制椭圆2。

单击“插入”→“曲线”→“椭圆”系统弹出如图1所示对话框，这里的输出坐标参考轴Z选择9mm，单击确定，然后系统弹出椭圆对话框如图3所示，长半轴选择15mm，短半轴选择25mm，单击确定，做出椭圆2，效果如图4所示。

图3 图44、单击“插入”→“网格曲面”→“直纹”，系统弹出如图5所示对话框，截面线串1选择椭圆1，截面线串2选择椭圆2，类型选择片体，单击确定，效果如图6所示。

图6图55、单击“插入”→“曲面”→“有界平面”，选择椭圆1，单击确定，效果图如图7所示。

图75、创建草图平面。

点击“插入”→“草图”，选择椭圆1建立平面坐标系，如图8所示。

图86、创建草图1，使用轮廓线绘制如图9所示草图。

图97、投影曲线，点击“插入”→“处方曲线”→“投影曲线”，要投影的对象选择椭圆2，单击确定，效果如图10所示。

图108、对草图1进行尺寸约束，在工具栏中选择“尺寸约束”命令，如图11所示，用“点在线上”对两条直线与投影曲线约束、用“相切”对直线与弧进行尺寸约束，弧半径为4mm，效果如图12所示。

第5章勺子产品造型本章主要任务·利用UG软件的各种建模功能，完成勺子的产品造型。

本章主要知识点·如何【新建】（New）文件、如何进入【建模】（Modeling）模块；·【草图】（Sketch）功能的应用；·【组合投影】（Combined Curve Projection）功能的应用；·【基准平面】（Datum Plane）的创建；·【投影】（Project）功能的应用；·【点】（Point）的创建；·【桥接曲线】（Bridge Curve）功能的应用；·【赋斜率】【样条】（Spline）曲线的创建；·【通过曲线网格】（Through Curve Mesh）曲面的创建；·【修剪的片体】（Trimmed Sheet）功能的应用；·【有界平面】（Bounded Plane）的创建；·【面倒圆】（Face Blend）功能的应用；·【拉伸】（Extrude）功能的应用；·【缝合】（Sew）曲面功能的应用；·【抽壳】（Shell）功能的应用；·曲面的创建与编辑操作。

5.1勺子线架设计新建文件，输入文件名shaozi。

以XC-YC面为绘图平面，绘制如图5-1所示的草图。

图5-1绘制草图以XC-YC面为绘图平面，绘制如图5-2（a）所示的草图。

注意：图中四条竖直辅助线分别从图5-1中的R5.5、R2.5、R6、R10的中点引出，如图5-2（b）所示，并用【约束】功能将这四条竖直辅助线固定，然后再画其他图线。

另外，作一条辅助线平行于倾斜26°的直线，并与R300的圆弧相切，然后在该辅助线与R300圆弧的切点处创建一个点，以备后用。

注意，图中R10和R300两圆弧直接相切，两圆弧之间并无其他图线。

此处创建一个点（a）绘制草图（b）草图轴测图图5-2绘制草图【组合投影】，投影结果如图5-4所示。
