超声波液位测量

超声波液位计测量的工作原理产品特点及应用液位计工作原理超声波液位计是一系列非接触，高牢靠、低价格、免维护的物位仪，它彻底解决了由压力变送器、电容式浮子式等测量方式带来的缠绕、泄露、接触介质、昂贵的维护等麻烦，目前，要求对于液位和物位进行无接触式测量的现场越来越多，由于超声波液位计不必接触工业介质就能够充分大多数密闭或者打开容器里的物位测量要求，并且目前的科学技术已经进展到超声波系列的物位测量仪器可以测量几厘米到几十厘米的范围，而且在恶劣条件下也表现出了非凡的本领，因些在很多对于安装环境多而杂的情况下，超声波液位计成为了紧要的选用类型。

关于超声波液位计我们需要了解的东西很多，下面对大家介绍一下超声波液位计原理、特点、应用的缺陷和不足、适应场合注意事项、使用的环境条件、选择方法、故障及解决方法。

超声波液位计原理超声波液位计安装于容器上部在电子单元的掌控下，探头向被测物体发射一束超声波脉冲。

声波被物体表面反射，部分反射回波由探头接收并转换为电信号。

从超声波发射到被重新被接收，其时间与探头至被测物体的距离成正比。

电子单元检测该时间，并依据已知的声速计算出被测距离。

通过减法运算就可得出物位值。

由于温度对声速具有影响，所以仪表应测量温度，以修正声速。

超声波液位计的特点1、高质量零件：电路设计从电源部分起就选用高质量的电源模块，元器件选择进口稳定牢靠的器件，完全可以替代同类型国外进口仪表。

2、超高精度：我公司拥有的声波智能器，使仪表的精度大大提高，液位精度达到0.25%，能够抗种干扰波。

3、专业的声波智能技术：的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特别步骤，此技术具有动态思维、动态分析的功能。

4、适应安全稳定：超声波液位计是一种非接触仪表，不跟液体直接接触，因此故障率低。

超声波液位计应用的缺陷和不足1、超声波本质是一种机械波，传播需要介质，那么超声波液位计大的应用缺陷是不能用于真空环境和传播介质变化（如强挥发性）的环境；2、超声波液位计的换能器由压电陶瓷和塑性外壳灌封而成，其不能应用于高温高压环境，一般超声波液位计的大耐受温度为80℃；3、超声波是一种机械波，在传播的过程中会存在衰减，考虑到精度和量程的冲突性，超声波液位计实际应用中量程范围较小，精度稍差，所以其不能用于大量程和高精度的场合；4、超声波液位计在实际应用中测量的时间量，结合声速，可以得出距离值（时间声速=距离），而声速随着介质和温度变化，所以超声波液位计也不能应用于温度频繁变化的场合。

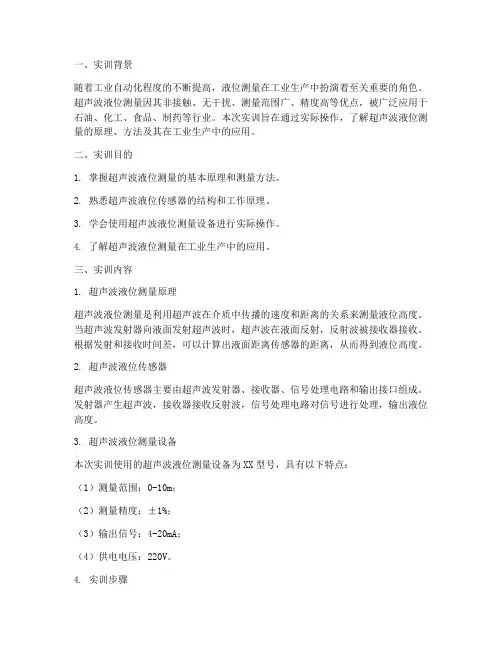

一、实训背景随着工业自动化程度的不断提高，液位测量在工业生产中扮演着至关重要的角色。

超声波液位测量因其非接触、无干扰、测量范围广、精度高等优点，被广泛应用于石油、化工、食品、制药等行业。

本次实训旨在通过实际操作，了解超声波液位测量的原理、方法及其在工业生产中的应用。

二、实训目的1. 掌握超声波液位测量的基本原理和测量方法。

2. 熟悉超声波液位传感器的结构和工作原理。

3. 学会使用超声波液位测量设备进行实际操作。

4. 了解超声波液位测量在工业生产中的应用。

三、实训内容1. 超声波液位测量原理超声波液位测量是利用超声波在介质中传播的速度和距离的关系来测量液位高度。

当超声波发射器向液面发射超声波时，超声波在液面反射，反射波被接收器接收。

根据发射和接收时间差，可以计算出液面距离传感器的距离，从而得到液位高度。

2. 超声波液位传感器超声波液位传感器主要由超声波发射器、接收器、信号处理电路和输出接口组成。

发射器产生超声波，接收器接收反射波，信号处理电路对信号进行处理，输出液位高度。

3. 超声波液位测量设备本次实训使用的超声波液位测量设备为XX型号，具有以下特点：（1）测量范围：0-10m；（2）测量精度：±1%；（3）输出信号：4-20mA；（4）供电电压：220V。

4. 实训步骤（1）设备安装：将超声波液位传感器安装在液位测量位置，确保传感器与液面垂直；（2）参数设置：根据实际需求设置测量范围、测量精度等参数；（3）测试：开启设备，观察液位显示值，记录实际液位高度；（4）数据分析：将实际液位高度与显示值进行比较，分析测量精度。

四、实训结果与分析1. 实训过程中，超声波液位传感器能够稳定地测量液位高度，显示值与实际液位高度基本一致，测量精度较高。

2. 在实训过程中，发现以下问题：（1）超声波液位测量受温度、压力等因素影响较大，可能导致测量误差；（2）超声波液位传感器在测量过程中，可能受到液体表面波动、气泡等因素的影响，导致测量结果不稳定；（3）超声波液位测量设备在安装过程中，需要确保传感器与液面垂直，否则可能导致测量误差。

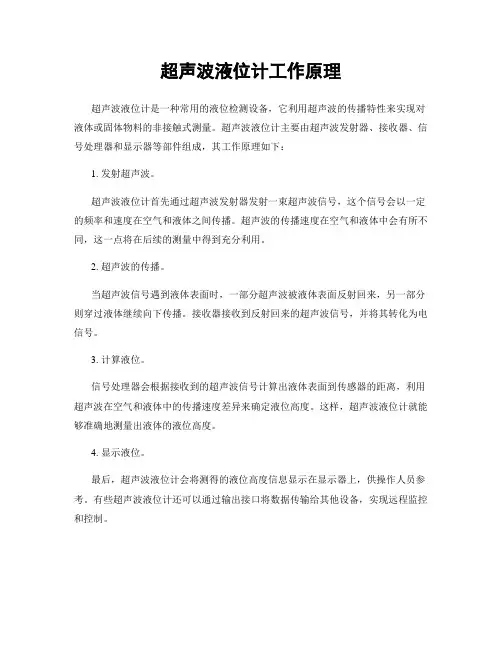

超声波液位计工作原理超声波液位计是一种常用的液位检测设备，它利用超声波的传播特性来实现对液体或固体物料的非接触式测量。

超声波液位计主要由超声波发射器、接收器、信号处理器和显示器等部件组成，其工作原理如下：1. 发射超声波。

超声波液位计首先通过超声波发射器发射一束超声波信号，这个信号会以一定的频率和速度在空气和液体之间传播。

超声波的传播速度在空气和液体中会有所不同，这一点将在后续的测量中得到充分利用。

2. 超声波的传播。

当超声波信号遇到液体表面时，一部分超声波被液体表面反射回来，另一部分则穿过液体继续向下传播。

接收器接收到反射回来的超声波信号，并将其转化为电信号。

3. 计算液位。

信号处理器会根据接收到的超声波信号计算出液体表面到传感器的距离，利用超声波在空气和液体中的传播速度差异来确定液位高度。

这样，超声波液位计就能够准确地测量出液体的液位高度。

4. 显示液位。

最后，超声波液位计会将测得的液位高度信息显示在显示器上，供操作人员参考。

有些超声波液位计还可以通过输出接口将数据传输给其他设备，实现远程监控和控制。

总的来说，超声波液位计利用超声波的传播特性，通过发射、接收、处理和显示等步骤，实现了对液体或固体物料的精确测量。

它具有非接触式测量、高精度、稳定可靠等优点，广泛应用于化工、石油、食品、医药等行业的液位监测和控制中。

超声波液位计的工作原理相对简单，但在实际应用中需要注意避免干扰因素对测量结果的影响。

例如，超声波在传播过程中会受到温度、压力、气泡、波纹等因素的影响，需要根据实际情况选择合适的安装位置和工作参数，以确保测量的准确性和稳定性。

总之，超声波液位计作为一种先进的液位检测设备，其工作原理简单而有效。

通过合理的安装和使用，可以实现对液体或固体物料的准确、稳定的测量，为工业生产和安全管理提供重要的技术支持。

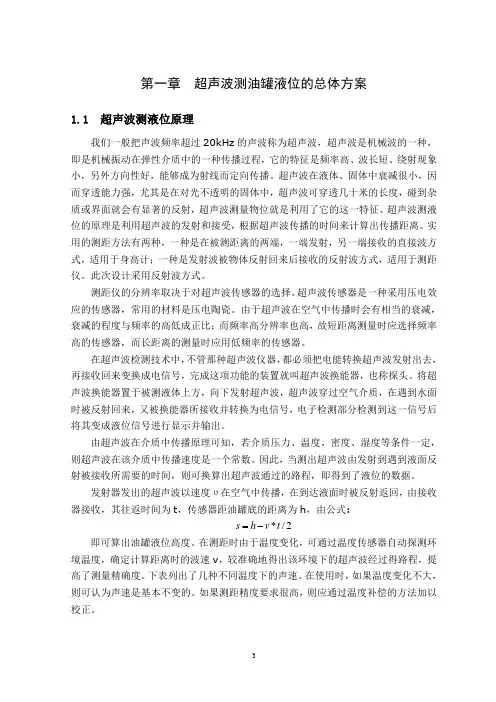

第一章超声波测油罐液位的总体方案1.1 超声波测液位原理我们一般把声波频率超过20kHz的声波称为超声波，超声波是机械波的一种，即是机械振动在弹性介质中的一种传播过程，它的特征是频率高、波长短、绕射现象小，另外方向性好，能够成为射线而定向传播。

超声波在液体、固体中衰减很小，因而穿透能力强，尤其是在对光不透明的固体中，超声波可穿透几十米的长度，碰到杂质或界面就会有显著的反射，超声波测量物位就是利用了它的这一特征。

超声波测液位的原理是利用超声波的发射和接受，根据超声波传播的时间来计算出传播距离。

实用的测距方法有两种，一种是在被测距离的两端，一端发射，另一端接收的直接波方式，适用于身高计；一种是发射波被物体反射回来后接收的反射波方式，适用于测距仪。

此次设计采用反射波方式。

测距仪的分辨率取决于对超声波传感器的选择。

超声波传感器是一种采用压电效应的传感器，常用的材料是压电陶瓷。

由于超声波在空气中传播时会有相当的衰减，衰减的程度与频率的高低成正比；而频率高分辨率也高，故短距离测量时应选择频率高的传感器，而长距离的测量时应用低频率的传感器。

在超声波检测技术中，不管那种超声波仪器，都必须把电能转换超声波发射出去，再接收回来变换成电信号，完成这项功能的装置就叫超声波换能器，也称探头。

将超声波换能器置于被测液体上方，向下发射超声波，超声波穿过空气介质，在遇到水面时被反射回来，又被换能器所接收并转换为电信号，电子检测部分检测到这一信号后将其变成液位信号进行显示并输出。

由超声波在介质中传播原理可知，若介质压力、温度、密度、湿度等条件一定，则超声波在该介质中传播速度是一个常数。

因此，当测出超声波由发射到遇到液面反射被接收所需要的时间，则可换算出超声波通过的路程，即得到了液位的数据。

发射器发出的超声波以速度υ在空气中传播，在到达液面时被反射返回，由接收器接收，其往返时间为t，传感器距油罐底的距离为h，由公式:s-=h*tv2/即可算出油罐液位高度。

超声波液位计使用说明书一、产品概述超声波液位计是一种用于测量液体或固体物料高度的仪器。

它利用超声波的特性，通过发射和接收超声波信号，来测量液位的高度。

本使用说明书将为您详细介绍超声波液位计的使用方法和注意事项。

二、产品结构超声波液位计主要由下列组件构成：1. 发射器：负责产生超声波信号并将其发送到液体表面2. 接收器：接收经过液体反射后的超声波信号3. 信号处理器：对接收到的信号进行处理和分析，计算出液位的高度并将结果显示出来4. 显示屏：用于显示液位的高度信息5. 控制面板：用于设置参数、调整仪器功能的开关和按钮三、使用方法1. 安装：将超声波液位计固定在待测液体容器的合适位置，确保发射器和接收器与液面垂直对齐，避免产生误差。

2. 开机：将电源插头插入电源插座，按下电源开关按钮启动仪器。

3. 参数设置：通过控制面板上的按钮，设置所需测量模式、单位和灵敏度等参数。

根据实际需要，确保选择合适的参数配置。

4. 测量：待仪器完成初始化后，将在显示屏上显示液位的高度信息。

当液位发生变化时，仪器会自动更新数据，您可以根据需要随时查看液位信息。

5. 关机：使用完毕后，按下电源开关按钮，断开电源，关闭仪器。

四、使用注意事项1. 安全操作：在插拔电源线或触摸仪器时，请确保仪器处于关闭状态，以免发生触电或其他意外事故。

2. 正确安装：确保超声波液位计固定牢固并与待测液体保持垂直对齐，避免测量误差。

3. 防止污染：在测量过程中，避免液体或其他物体附着在发射器或接收器上，以免干扰信号传输和影响测量结果。

4. 防水防爆：超声波液位计通常具有防水和防爆功能，但请注意不要长时间浸泡在液体中，以免损坏设备。

5. 避免干扰：在使用超声波液位计时，尽量远离其他声波干扰源，以保证测量的准确性。

6. 定期检查：定期清洁和检查仪器，确保其正常工作和准确测量。

五、故障排除1. 若发现仪器无法正常启动，请检查是否插入了正确的电源线并接通电源。

超声波液位测量原理 Final approval draft on November 22, 2020
超声波液位测量原理
来自：
█引言
由于超声波易于定向发射、方向性好、强度易控制、与被测量物体不需要直接接触的优点，所以被广泛应用于液位测量。

在测量中脉冲超声波由传感器（换能器）发出，声波经物体表面反射后被同一传感器接收，转换成电信号。

并由声波的发射和接收之间的时间来计算传感器到被测物体的距离。

█超声波液位测量原理
超声波脉冲信号
超声波液位计的工作原理是由换能器（探头）发出高频超声波脉冲遇到被测介质表面被反射回来，部分反射回波被同一换能器接收，转换成电信号。

超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。

此距离值L与声速C和传输时间T之间的关系可以用公式表示：
L=C×T/2
[公式说明]式中L为测量的距离长度；C为超声波在空气中的传播速度；T为测量距离传播的时间差(T为从发射到接收的时间)。

超声脉冲信号测距的工作原理
█超声波脉冲信号发生电路例示
超声波脉冲信号发生电路例示
█超声波液位测量的应用领域
利用超声波液位测量原理可广泛应用于气象水位的测量、大型油罐液位测量、制盐业液位测量、检测井水、湖泊河渠液位、工业生产中料桶液位，灌装液位等，根据不同的需求均可设计出不同的超声波液位计。

更多超声波技术文章请访问:|欧赛龙：超声波传感器专家。

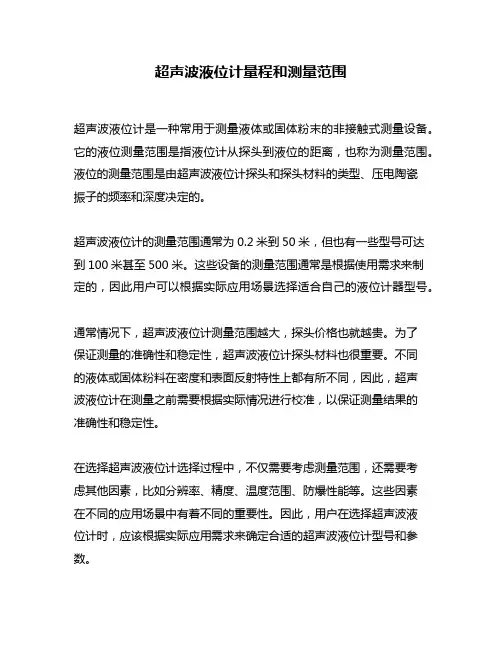

超声波液位计量程和测量范围
超声波液位计是一种常用于测量液体或固体粉末的非接触式测量设备。

它的液位测量范围是指液位计从探头到液位的距离，也称为测量范围。

液位的测量范围是由超声波液位计探头和探头材料的类型、压电陶瓷
振子的频率和深度决定的。

超声波液位计的测量范围通常为0.2米到50米，但也有一些型号可达到100米甚至500米。

这些设备的测量范围通常是根据使用需求来制定的，因此用户可以根据实际应用场景选择适合自己的液位计器型号。

通常情况下，超声波液位计测量范围越大，探头价格也就越贵。

为了
保证测量的准确性和稳定性，超声波液位计探头材料也很重要。

不同
的液体或固体粉料在密度和表面反射特性上都有所不同，因此，超声
波液位计在测量之前需要根据实际情况进行校准，以保证测量结果的
准确性和稳定性。

在选择超声波液位计选择过程中，不仅需要考虑测量范围，还需要考
虑其他因素，比如分辨率、精度、温度范围、防爆性能等。

这些因素
在不同的应用场景中有着不同的重要性。

因此，用户在选择超声波液
位计时，应该根据实际应用需求来确定合适的超声波液位计型号和参数。

超声波液位计测量原理一、引言超声波液位计是一种非接触式的液位测量仪器，它利用超声波在空气和液体介质中传播速度不同的特性来测量液位高度。

该技术广泛应用于化工、石油、食品等工业领域，具有测量范围广、精度高、稳定可靠等优点。

二、超声波液位计的基本构成和工作原理超声波液位计主要由发射器、接收器、信号处理单元和显示单元四部分组成。

其中发射器和接收器分别安装在容器壁上，通过信号处理单元将发射器发出的超声波信号转化为电信号，并经过滤波、放大等处理后送至显示单元进行显示。

超声波液位计的工作原理是利用超声波在空气和液体介质中传播速度不同的特性来测量液位高度。

当发射器向容器内部发出一束频率为f1的超声波信号时，这束信号会穿过空气层并到达液面，部分能量被反射回来并被接收器接收到。

由于在空气和液体介质中传播速度不同，因此反射回来的超声波信号会经过一定的时间延迟后才被接收器接收到。

根据声波在介质中传播的速度公式v=fλ，其中v为声速，f为频率，λ为波长，可以计算出液位高度h。

三、超声波液位计的工作原理详解1. 超声波发射器和接收器超声波发射器和接收器是超声波液位计中最基本的部分。

发射器主要由振动片、驱动电路等组成，其作用是将电信号转化为机械振动，并将振动能量传递给介质中的空气层。

接收器主要由振动片、前置放大电路等组成，其作用是将反射回来的机械振动转化为电信号，并进行放大处理。

2. 超声波在空气和液体介质中传播超声波是指频率高于20kHz的机械振动，在空气和液体介质中传播时具有不同的特性。

在空气中传播时，由于空气密度小、弹性模量小，导致声速较低；而在液体介质中传播时，则由于液体密度大、弹性模量大，导致声速较高。

因此，当超声波信号穿过空气层并到达液面时，其传播速度会发生变化。

3. 超声波在介质中的反射和衰减当超声波信号到达液面后，部分能量会被反射回来，并在空气中传回到接收器处。

由于超声波在介质中的传播存在一定的衰减现象，因此反射回来的超声波信号强度会比发射时要小。

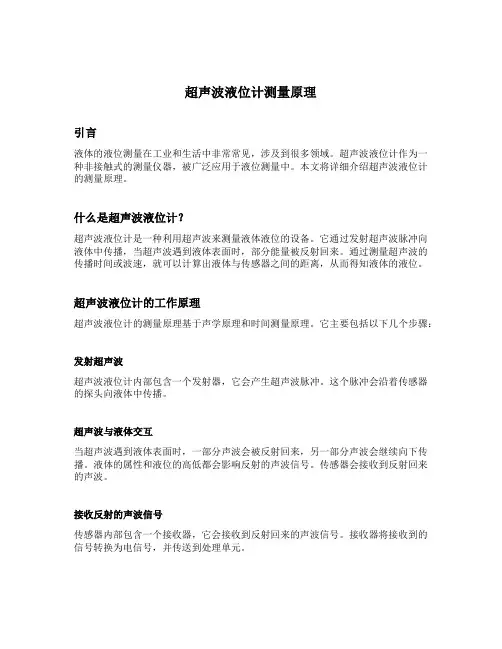

超声波液位计测量原理引言液体的液位测量在工业和生活中非常常见，涉及到很多领域。

超声波液位计作为一种非接触式的测量仪器，被广泛应用于液位测量中。

本文将详细介绍超声波液位计的测量原理。

什么是超声波液位计？超声波液位计是一种利用超声波来测量液体液位的设备。

它通过发射超声波脉冲向液体中传播，当超声波遇到液体表面时，部分能量被反射回来。

通过测量超声波的传播时间或波速，就可以计算出液体与传感器之间的距离，从而得知液体的液位。

超声波液位计的工作原理超声波液位计的测量原理基于声学原理和时间测量原理。

它主要包括以下几个步骤：发射超声波超声波液位计内部包含一个发射器，它会产生超声波脉冲。

这个脉冲会沿着传感器的探头向液体中传播。

超声波与液体交互当超声波遇到液体表面时，一部分声波会被反射回来，另一部分声波会继续向下传播。

液体的属性和液位的高低都会影响反射的声波信号。

传感器会接收到反射回来的声波。

接收反射的声波信号传感器内部包含一个接收器，它会接收到反射回来的声波信号。

接收器将接收到的信号转换为电信号，并传送到处理单元。

处理信号处理单元会对接收到的信号进行处理，包括放大、滤波、时间测量等。

处理单元会记录下超声波从发射到接收的时间间隔，也就是超声波的传播时间。

计算液位根据超声波的传播时间和超声波在液体中传播的速度，可以计算出液体与传感器之间的距离。

通过距离与传感器的位置关系，可以得知液位的高度。

超声波液位计的优点和应用超声波液位计具有以下优点：1.非接触式测量：超声波液位计不需要直接接触液体，避免了物理接触可能带来的污染和损坏。

2.高精度测量：超声波液位计的测量精度可以达到毫米级别，非常适合对液位进行精确控制。

3.宽泛应用范围：超声波液位计适用于大多数液体，无论是清洁液体还是带有颗粒或泡沫的液体。

超声波液位计广泛应用于各个领域，包括但不限于：•工业领域：化工、石油、制药等工业中的液位测量和过程控制。

•水处理：水池、湖泊、河流等水体的液位监测和管理。

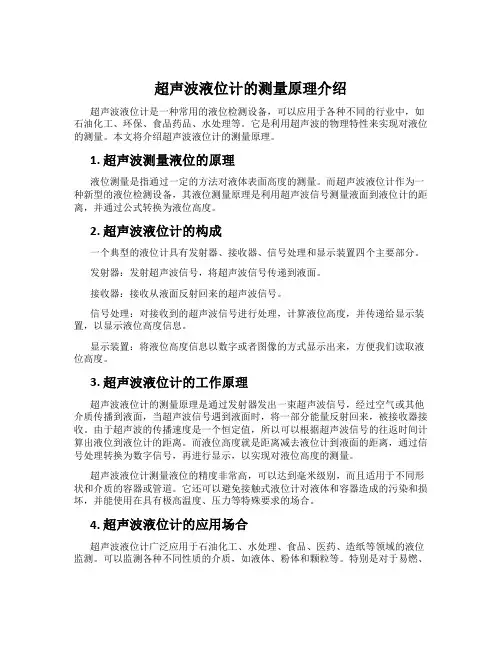

超声波液位计的测量原理介绍超声波液位计是一种常用的液位检测设备，可以应用于各种不同的行业中，如石油化工、环保、食品药品、水处理等。

它是利用超声波的物理特性来实现对液位的测量。

本文将介绍超声波液位计的测量原理。

1. 超声波测量液位的原理液位测量是指通过一定的方法对液体表面高度的测量。

而超声波液位计作为一种新型的液位检测设备，其液位测量原理是利用超声波信号测量液面到液位计的距离，并通过公式转换为液位高度。

2. 超声波液位计的构成一个典型的液位计具有发射器、接收器、信号处理和显示装置四个主要部分。

发射器：发射超声波信号，将超声波信号传递到液面。

接收器：接收从液面反射回来的超声波信号。

信号处理：对接收到的超声波信号进行处理，计算液位高度，并传递给显示装置，以显示液位高度信息。

显示装置：将液位高度信息以数字或者图像的方式显示出来，方便我们读取液位高度。

3. 超声波液位计的工作原理超声波液位计的测量原理是通过发射器发出一束超声波信号，经过空气或其他介质传播到液面，当超声波信号遇到液面时，将一部分能量反射回来，被接收器接收。

由于超声波的传播速度是一个恒定值，所以可以根据超声波信号的往返时间计算出液位到液位计的距离。

而液位高度就是距离减去液位计到液面的距离，通过信号处理转换为数字信号，再进行显示，以实现对液位高度的测量。

超声波液位计测量液位的精度非常高，可以达到毫米级别，而且适用于不同形状和介质的容器或管道。

它还可以避免接触式液位计对液体和容器造成的污染和损坏，并能使用在具有极高温度、压力等特殊要求的场合。

4. 超声波液位计的应用场合超声波液位计广泛应用于石油化工、水处理、食品、医药、造纸等领域的液位监测。

可以监测各种不同性质的介质，如液体、粉体和颗粒等。

特别是对于易燃、易爆、有腐蚀性、高温高压等不同环境场合，超声波液位计可以测量液位，而且不会对环境产生影响，并具有较高的精度和可靠性。

5. 总结超声波液位计是一种利用超声波的物理特性来实现对液位的测量，具有高精度、不易污染、适用性广等优点，被广泛应用于各个领域。
