螺纹基本尺寸对照表78253

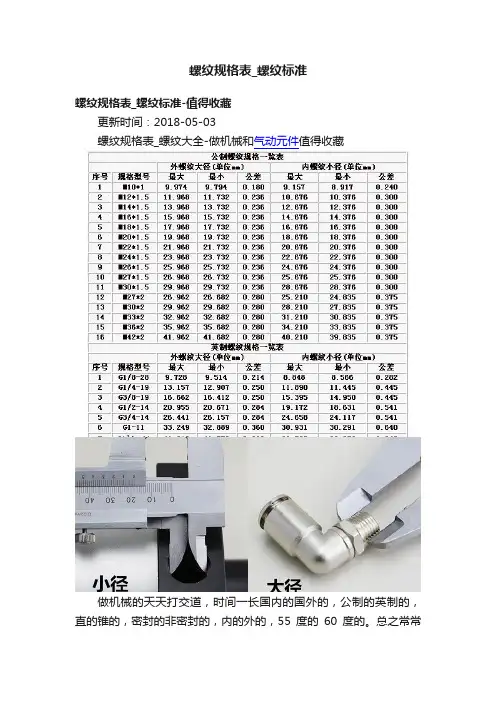

公制细螺纹规格对照表公制细螺纹规格是一种常见的螺纹连接方式，广泛应用于机械装置、自动化设备、汽车工业、航空航天等领域。

本文将介绍公制细螺纹规格的对照表，不涉及链接，内容不少于500字。

公制细螺纹规格是根据国际标准ISO 965制定的，主要规定了螺纹的尺寸、螺距和公差等参数。

下面是一份公制细螺纹规格对照表，以便于使用者选择合适的螺纹规格。

1. M1~M2的螺纹规格如下：螺纹规格直径（mm）螺距（mm）M1 1.0 0.25M1.2 1.2 0.25M1.4 1.4 0.3M1.6 1.6 0.35M1.8 1.8 0.35M2 2.0 0.42. M2.5~M4的螺纹规格如下：螺纹规格直径（mm）螺距（mm）M2.5 2.5 0.45M3 3.0 0.5M3.5 3.5 0.6M4 4.0 0.73. M5~M10的螺纹规格如下：螺纹规格直径（mm）螺距（mm） M5 5.0 0.8M6 6.0 1.0M7 7.0 1.0M8 8.0 1.25M10 10.0 1.54. M12~M20的螺纹规格如下：螺纹规格直径（mm）螺距（mm） M12 12.0 1.75M14 14.0 2.0M16 16.0 2.0M18 18.0 2.5M20 20.0 2.55. M22~M30的螺纹规格如下：螺纹规格直径（mm）螺距（mm） M22 22.0 2.5M24 24.0 3.0M27 27.0 3.0M30 30.0 3.56. M33~M48的螺纹规格如下：螺纹规格直径（mm）螺距（mm） M33 33.0 3.5M36 36.0 4.0M39 39.0 4.0M42 42.0 4.5M45 45.0 4.5M48 48.0 5.0此外，还有更大尺寸的螺纹规格，如M52、M56等，但由于篇幅有限，无法一一列举。

使用公制细螺纹连接时，可根据不同的应用需求选择合适的规格。

在螺纹连接过程中，还需要注意螺纹的牙型和公差要求，以确保连接质量和稳定性。

英制管螺纹基本尺寸及公差（牙形角55º）BSPP英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)2 R5 5"138.432.30911136.951135.4721.479R66"163.832.30911162.351160.8721.479聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm.壁厚16mm-100mm.外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm 的大口径厚壁卷管.可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管.精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外.产品深得用户依赖。

管螺纹的基本尺寸表(2010-10-25 15:57:35)转载▼标签：杂谈表（1）螺纹基本尺寸G1/2 、ZG1/2 (单位:mm)尺寸代号每25.4mm类的牙数n螺距p 牙型高度h圆弧半径r≈基面上的基本直径基准距离有效螺纹长度大径（基准直径）d=D中径d2=D2小径d1=D11/16 28 0.907 0.581 0.125 7.723 7.142 6.561 4.0 6.5 1/8 28 0.907 0.581 0.125 9.728 9.147 8.566 4.0 6.5 1/4 19 1.337 0.586 0.184 13.157 12.301 11.445 6.0 9.7 3/8 19 1.337 0.586 0.184 16.662 15.806 14.950 6.4 10.1 1/2 14 1.814 1.162 0.249 20.955 19.793 18.631 8.2 13.2锥管螺纹的基本尺寸表（3-28）1/2PT 、1/2NPT表（2）螺纹基本尺寸 (单位:mm)螺纹标准的一种.按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。

英制管螺纹基本尺寸及公差（牙形角55º）BSPP英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)2 R5 5"138.432.30911136.951135.4721.479R66"163.832.30911162.351160.8721.479聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm.壁厚16mm-100mm.外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm 的大口径厚壁卷管.可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管.精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外.产品深得用户依赖。

管螺纹的基本尺寸表(2010-10-25 15:57:35)转载▼标签：杂谈表（1）螺纹基本尺寸G1/2 、ZG1/2 (单位:mm)尺寸代号每25.4mm类的牙数n螺距p 牙型高度h圆弧半径r≈基面上的基本直径基准距离有效螺纹长度大径（基准直径）d=D中径d2=D2小径d1=D11/16 28 0.907 0.581 0.125 7.723 7.142 6.561 4.0 6.5 1/8 28 0.907 0.581 0.125 9.728 9.147 8.566 4.0 6.5 1/4 19 1.337 0.586 0.184 13.157 12.301 11.445 6.0 9.7 3/8 19 1.337 0.586 0.184 16.662 15.806 14.950 6.4 10.1 1/2 14 1.814 1.162 0.249 20.955 19.793 18.631 8.2 13.2锥管螺纹的基本尺寸表（3-28）1/2PT 、1/2NPT表（2）螺纹基本尺寸 (单位:mm)螺纹标准的一种.按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。

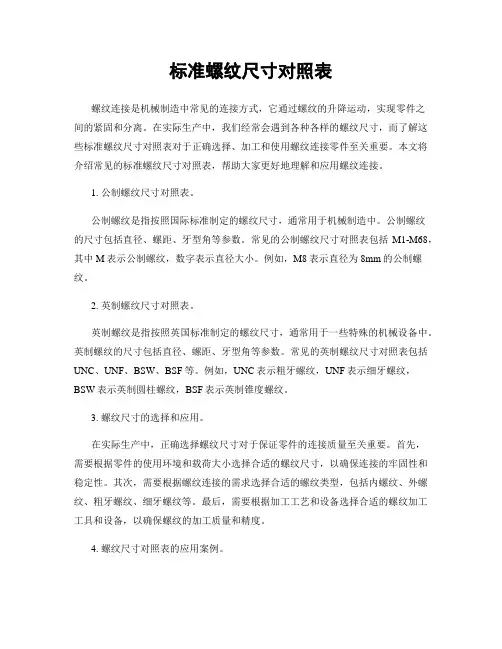

标准螺纹尺寸对照表螺纹连接是机械制造中常见的连接方式，它通过螺纹的升降运动，实现零件之间的紧固和分离。

在实际生产中，我们经常会遇到各种各样的螺纹尺寸，而了解这些标准螺纹尺寸对照表对于正确选择、加工和使用螺纹连接零件至关重要。

本文将介绍常见的标准螺纹尺寸对照表，帮助大家更好地理解和应用螺纹连接。

1. 公制螺纹尺寸对照表。

公制螺纹是指按照国际标准制定的螺纹尺寸，通常用于机械制造中。

公制螺纹的尺寸包括直径、螺距、牙型角等参数。

常见的公制螺纹尺寸对照表包括M1-M68，其中M表示公制螺纹，数字表示直径大小。

例如，M8表示直径为8mm的公制螺纹。

2. 英制螺纹尺寸对照表。

英制螺纹是指按照英国标准制定的螺纹尺寸，通常用于一些特殊的机械设备中。

英制螺纹的尺寸包括直径、螺距、牙型角等参数。

常见的英制螺纹尺寸对照表包括UNC、UNF、BSW、BSF等。

例如，UNC表示粗牙螺纹，UNF表示细牙螺纹，BSW表示英制圆柱螺纹，BSF表示英制锥度螺纹。

3. 螺纹尺寸的选择和应用。

在实际生产中，正确选择螺纹尺寸对于保证零件的连接质量至关重要。

首先，需要根据零件的使用环境和载荷大小选择合适的螺纹尺寸，以确保连接的牢固性和稳定性。

其次，需要根据螺纹连接的需求选择合适的螺纹类型，包括内螺纹、外螺纹、粗牙螺纹、细牙螺纹等。

最后，需要根据加工工艺和设备选择合适的螺纹加工工具和设备，以确保螺纹的加工质量和精度。

4. 螺纹尺寸对照表的应用案例。

以M8螺纹为例，其标准螺距为1.25mm，牙型角为60度。

在实际生产中，我们可以根据这些参数选择合适的螺纹加工工具和设备，进行螺纹的加工和加工质量的检验。

同时，我们还可以根据这些参数选择合适的螺纹连接零件，进行螺纹连接的组装和调试。

5. 结语。

标准螺纹尺寸对照表是机械制造中重要的参考依据，正确理解和应用螺纹尺寸对照表对于保证零件连接质量和稳定性至关重要。

希望本文介绍的内容能够帮助大家更好地理解和应用螺纹连接，提高螺纹连接零件的加工质量和使用性能。

常用标准螺纹螺距对照表在机械制造和工程领域，螺纹是一种常见且重要的连接和传动方式。

而螺纹螺距则是螺纹的一个关键参数，它直接影响着螺纹的配合精度、连接强度和传动性能。

为了方便大家在实际工作中准确选择和使用螺纹，下面为大家提供一份常用标准螺纹螺距对照表。

一、普通螺纹（M）普通螺纹是最常见的一种螺纹类型，广泛应用于各种机械连接中。

其螺距大小根据螺纹直径的不同而有所差异。

｜螺纹直径（mm）｜螺距（mm）｜｜：：｜：：｜｜M2|04|｜M25|045|｜M3|05|｜M4|07|｜M5|08|｜M6|1|｜M8|125|｜M10|15|｜M12|175|｜M14|2|｜M16|2|｜M18|25|｜M20|25|｜M22|25|｜M24|3|｜M27|3|｜M30|35|｜M33|35|｜M36|4|二、美制统一螺纹（UNC、UNF）美制统一螺纹在国际上也有广泛的应用，UNC 表示粗牙螺纹，UNF 表示细牙螺纹。

｜螺纹直径（英寸）｜UNC 螺距（英寸）｜UNF 螺距（英寸）｜｜：：｜：：｜：：｜｜1/4|1/20|1/28|｜3/8|1/16|1/24|｜7/16|1/14|1/20|｜1/2|1/12|1/20|｜9/16|1/12|1/18|｜5/8|1/11|1/18|｜3/4|1/10|1/16|｜7/8|1/9|1/14|｜1|1/8|1/12|三、英制惠氏螺纹（BSW、BSF）英制惠氏螺纹也是一种传统的螺纹标准。

｜螺纹直径（英寸）｜BSW 螺距（英寸）｜BSF 螺距（英寸）｜｜：：｜：：｜：：｜｜1/8|1/40|1/32|｜1/4|1/20|1/16|｜3/8|1/16|1/12|｜1/2|1/12|1/10|｜3/4|1/8|1/6|四、管螺纹管螺纹主要用于管道的连接。

1、 55°非密封管螺纹（G）｜螺纹尺寸（英寸）｜螺距（mm）｜｜：：｜：：｜｜G1/8|0907|｜G1/4|1337|｜G3/8|1337|｜G1/2|1814|｜G3/4|1814|｜G1|2309|2、 55°密封管螺纹（R、Rc、Rp）｜螺纹尺寸（英寸）｜螺距（mm）｜｜：：｜：：｜｜R1/8|0907|｜R3/8|1337|｜R1/2|1814|｜R3/4|1814|｜R1|2309|3、 60°密封管螺纹（NPT）｜螺纹尺寸（英寸）｜螺距（mm）｜｜：：｜：：｜｜NPT1/8|0941|｜NPT1/4|1411|｜NPT3/8|1411|｜NPT1/2|1814|｜NPT3/4|1814|｜NPT1|2209|五、梯形螺纹（Tr）梯形螺纹常用于传递动力和运动。

英制管螺纹基本尺寸及公差（牙形角55º）BSPP英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)聊城市鑫茂祥管业专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn 外径400—1600mm、壁厚20—60mm的大口径厚壁卷管，可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外，产品深得用户依赖。

公司常年销售钢铁集团、冶钢集团、钢厂、宝钢集团、鞍钢集团、天津大无缝、特钢厂、钢厂、钢厂等各大钢厂生产的各种无缝钢管及合金管。

主营材质：20#、35#、45#、20G、20A、40Mn2、45Mn2、27SiMn、40MnB、20MnVB、20Cr、30Cr、35Cr、40Cr、45Cr、50Cr、38CrSi、12CrMo 、20CrMo、35CrMo、42CrMo、12CrMoV、12Cr1MoV、38CrMoAL、50CrV、20CrMnSi、30CrMnSi、35CrMnSi、20CrMnTi、30CrMnTi、12CrNi2、12CrNi3、12Cr2Ni4、40CrNiMoA、45CrNiMoVA、20G、20MnG、25MnG、12CrMoG、15CrMoG、12Cr2MoG、12Cr1MoVG、12Cr2MoWVTiB、12Cr3MoVSiTiB等实行标准：GB/T8162-99构造管、GB/T8163-99流体管、GB/T3087-99中低压锅炉管、GB/T5310-95高压锅炉管、GB/T6479-2000化肥专用管、27SiMn液压支架管、高压合金管、GB/T9948-85石油裂化管GB9948-88、地质钻探用管YB235-70、汽车半轴套管YB/T5035-96。

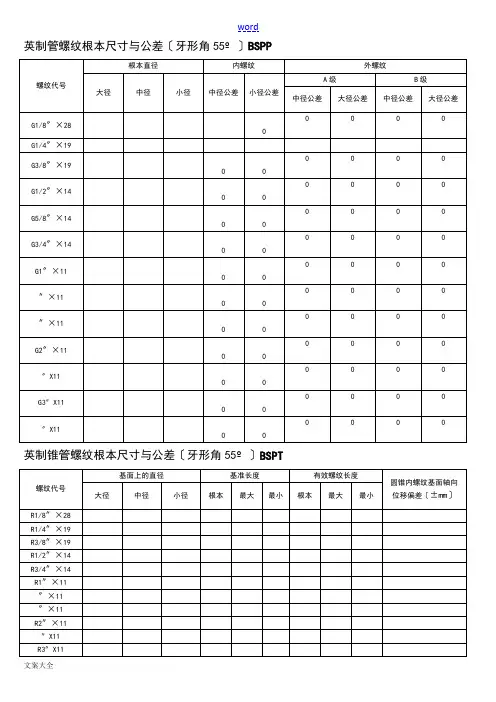

英制管螺纹基本尺寸及公差（牙形角55º）BSPP基本直径内螺纹外螺纹A级B级螺纹代号大径中径小径中径公差小径公差中径公差大径公差中径公差大径公差G1/8″×289.7289.1478.566+0.170+0.282-0.107-0.214-0.214-0.214G1/4″×1913.15712.30111.445+0.125+0.445-0.125-0.250-0.2500-0.250G3/8″×1916.66215.80614.950+0.125+0.445-0.125-0.250-0.250-0.250G1/2″×1420.95519.79318.631+0.142+0.541-0.142-0.284-0.284-0.284G5/8″×1422.91121.74920.587+0.142+0.541-0.142-0.284-0.284-0.284G3/4″×1426.44125.27924.117+0.142+0.541-0.142-0.284-0.284-0.284G1″×1133.24931.77030.291+0.180+0.640-0.180-0.360-0.360-0.360G1.1/4″×1141.91040.43138.952+0.180+0.640-0.180-0.360-0.360-0.360G1.1/2″×1147.80346.32444.854+0.180+0.640-0.180-0.360-0.360-0.360G2″×1159.61458.13556.656+0.180+0.640-0.180-0.360-0.360-0.360G2.1/2”X1175.18473.70572.226+0.217+0.640-0.217-0.434-0.434-0.434G3”X1187.88486.40584.926+0.217+0.640-0.217-0.434-0.434-0.434G3.1/2”X11100.33098.85197.372+0.217+0.640-0.217-0.434-0.434-0.434英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT基面上的直径基准长度有效螺纹长度螺纹代号大径中径小径基本最大最小基本最大最小圆锥内螺纹基面轴向位移偏差（±mm）R1/8″×289.7289.1478.566 4.0 4.9 3.1 6.57.4 5.6 1.1 R1/4″×1913.15712.30111.445 6.07.3 4.79.711.08.4 1.7 R3/8″×1916.66215.80614.950 6.47.7 5.110.111.48.8 1.7 R1/2″×1420.95519.79318.6318.210.0 6.413.215.011.4 2.3 R3/4″×1426.44125.27924.1179.511.37.714.516.312.7 2.3 R1″×1133.24931.77030.29110.412.78.116.819.114.5 2.9 R1.1/4″×1141.91040.43138.95212.715.010.419.121.416.8 2.9 R1.1/2″×1147.80346.32444.84512.715.010.419.121.416.8 2.9 R2″×1159.61458.13556.65615.918.213.623.425.721.1 2.9 R2.1/2”X1175.18473.70572.22617.521.014.026.730.223.2 3.5 R3”X1187.88486.40584.92620.624.117.129.833.326.3 3.5R3.1/2”X11100.33098.85197.37222.225.718.731.434.927.9 3.5美制管螺纹基本尺寸及公差（牙形角60º）UN(F)外螺纹内螺纹公差等级公差等级2A2B 螺纹代号大径中径小径小径中径大径最大最小最大最小最小最大最小最大JIC螺纹7/16″×20UNF11.07910.87410.25410.1479.5689.72810.03310.28710.42411.113 1/2″×20UNF12.66712.46111.84111.73211.15611.32811.60811.87512.01712.7 9/16″×18UNF14.25214.03113.33513.22112.57312.75113.08113.37113.5214.288 3/4″×16UNF19.01218.77317.98117.85417.1217.32317.67818.01918.18419.05 7/8″×14UNF22.18421.92321.00620.86920.02520.26920.67621.04621.22422.225 1-1/16″×12UN26.94426.65525.5725.42524.42524.68925.14625.61325.80126.988 1-5/16″×12UN33.29433.00531.9231.77330.77531.03931.49631.96332.15433.338 1-5/8″×12UN41.22940.9439.88539.70538.7138.98939.44639.90140.09441.275 1-7/8″×12UN47.57947.2946.20546.05345.0645.33945.79646.25146.44947.625 2-1/2″×12UN63.45263.16262.07861.9260.93261.21461.67162.12662.33263.5ORFS螺纹9/16″×18UNF14.25214.03113.33513.22112.57312.75113.08113.37113.5214.288 11/16″×16UN17.42717.18816.39616.27415.53515.74816.10416.43116.58917.463 13/16″×16UN20.59920.36119.56819.44418.70718.92319.27919.60619.76620.638 1″×14UNF25.35725.09524.17824.03623.19523.44423.82524.22124.40725.4 1-3/16″×12UN30.11929.8328.74528.59827.627.86428.32128.78828.97930.163 1-7/16″×12UN36.46736.17735.09334.94333.94734.21434.67135.13835.33136.513 1-11/16″×12UN42.81742.52741.44341.2940.29740.56441.02141.48841.68642.863 2″×12UN50.75450.46549.3849.22548.23548.51448.97149.42649.62750.8SAE螺纹5/8″×18UNF15.83915.61814.92314.80314.16114.35114.68114.95815.1115.875 1-1/16″×14UN26.94726.68325.74325.60824.7424.96825.37525.78325.96126.987其它美制螺纹9/16″×16UN14.25214.01313.22113.10112.3612.57312.92913.25613.41114.288 7/8″×12UN22.18221.89220.80820.66819.66219.93920.39620.85121.03422.225 2-1/4″×12UN57.10456.81555.7355.57554.58554.86455.32155.77655.97657.15注：UNC粗牙螺纹系列，UNF细牙螺纹系列，UNEF超细牙螺纹系列，UN不变螺距系列布锥管螺纹基本尺寸及公差(牙形角60º) NPT基面上的直径螺纹长度螺纹代号大径中径小径有效长度管端至基面长Z1/8″×2710.2729.5198.7667 4.572 Z1/4″×1813.57212.44311.3149.5 5.080 Z3/8″×1817.05515.92614.79710.5 6.096 Z1/2″×1421.22319.77218.32113.58.028 Z3/4″×1426.56825.11723.666148.611 Z1″×11.533.22831.46129.69417.510.160Z1.1/4″×11.541.98540.21838.4511810.688Z1.1/2″×11.548.05446.28744.52018.510.688Z2″×11.560.09258.32556.5581911.074公制螺纹基本尺寸及公差(牙形角60º) M基本直径内 螺 纹外螺纹公 差 等 级公差等级6H7H6g螺纹代号大 径中 径小 径中径公差小径公差中径公差小径公差中径公差大径公差M10X1109.3508.917+0.1500+0.2360+0.1900+0.3000-0.026-0.138-0.026-0.206M12X11211.35010.917+0.1600+0.2360+0.2000+0.3000-0.026-0.144-0.026-0.206M14X11413.35012.917+0.1600+0.2360+0.2000+0.3000-0.026-0.144-0.026-0.206M12X1.251211.18810.647+0.1800+0.2650+0.2240+0.3350-0.028-0.160-0.028-0.240M14X1.251413.18812.647+0.1800+0.2650+0.2240+0.3350-0.028-0.160-0.028-0.240M12X1.51211.02610.376+0.1900+0.3000+0.2360+0.3750-0.032-0.172-0.032-0.268M14X1.51413.02612.376+0.1900+0.3000+0.2360+0.3750-0.032-0.172-0.032-0.268M16X1.51615.02614.376+0.1900+0.3000+0.2360+0.3750-0.032-0.172-0.032-0.268M18X1.51817.02616.373+0.1900+0.3000+0.2360+0.3750-0.032-0.172-0.032-0.268M20X1.52019.02618.376+0.1900+0.3000+0.2360+0.3750-0.032-0.172-0.032-0.268M22X1.52221.02620.376+0.1900+0.3000+0.2360+0.3750-0.032-0.172-0.032-0.268M24X1.52423.02622.376+0.2000+0.3000+0.2500+0.3750-0.032-0.182-0.032-0.268M26X1.52625.02624.376+0.2000+0.3000+0.2500+0.3750-0.032-0.182-0.032-0.268M27X1.52726.02625.376+0.2000+0.3000+0.2500+0.3750-0.032-0.182-0.032-0.268M30X1.53029.02628.376+0.2000+0.3000+0.2500+0.3750-0.032-0.182-0.032-0.268M33X1.53332.02631.376+0.2000+0.3000+0.2500+0.3750-0.032-0.182-0.032-0.268M36X1.53635.02634.376+0.2000+0.3000+0.2500+0.3750-0.032-0.182-0.032-0.268M39X1.53938.02637.376+0.2000+0.3000+0.2500+0.3750-0.032-0.182-0.032-0.268M42X1.54241.02640.376+0.2000+0.3000+0.2500+0.3750-0.032-0.182-0.032-0.268M27X22725.70124.835+0.2240+0.3750+0.2800+0.4750-0.038-0.208-0.038-0.318M30X23028.70127.835+0.2240+0.3750+0.2800+0.4750-0.038-0.208-0.038-0.318M33X23331.70130.835+0.2240+0.3750+0.2800+0.4750-0.038-0.208-0.038-0.318M36X23634.70133.835+0.2240+0.3750+0.2800+0.4750-0.038-0.208-0.038-0.318M39X23937.70136.835+0.2240+0.3750+0.2800+0.4750-0.038-0.208-0.038-0.318M42X24240.70139.835+0.2240+0.3750+0.2800+0.4750-0.038-0.208-0.038-0.318M45X24543.70142.835+0.2240+0.3750+0.2800+0.4750-0.038-0.208-0.038-0.318M52X25250.70149.835+0.2360+0.3750+0.3000+0.4750-0.038-0.218-0.038-0.318M60X26058.70157.835+0.2360+0.3750+0.3000+0.4750-0.038-0.218-0.038-0.318M64X26462.70161.835+0.2360+0.3750+0.3000+0.4750-0.038-0.218-0.038-0.318M72X27270.70169.835+0.2360+0.3750+0.3000+0.4750-0.038-0.218-0.038-0.318。

英制管螺纹根本尺寸与公差〔牙形角55º〕BSPP英制锥管螺纹根本尺寸与公差〔牙形角55º〕BSPT美制管螺纹根本尺寸与公差〔牙形角60º〕UN(F)公制螺纹根本尺寸与公差(牙形角60º)M55°圆锥管螺纹根本尺寸对照表最新下载-汇兴达55°圆锥管螺纹根本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)R66" 11聊城市鑫茂祥管业某某专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管，可定尺到16米与各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精细无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市与国外，产品深得用户依赖。

公司常年销售某某钢铁集团、冶钢集团、某某钢厂、宝钢集团、鞍钢集团、某某大无缝、某某特钢厂、某某钢厂、某某钢厂等各大钢厂生产的各种无缝钢管与合金管。

主营材质：20#、35#、45#、20G、20A、40Mn2、45Mn2、27SiMn、40MnB、20MnVB、20Cr、30Cr、35Cr、40Cr、45Cr、50Cr、 38CrSi、12CrMo 、20CrMo、35CrMo、42CrMo、12CrMoV、12Cr1MoV、38CrMoAL、50CrV、20CrMnSi、30CrMnSi、35CrMnSi、 20CrMnTi、30CrMnTi、12CrNi2、 12CrNi3、12Cr2Ni4、40CrNiMoA、45CrNiMoVA、20G、20MnG、25MnG、12CrMoG、15CrMoG、12Cr2MoG、12Cr1MoVG、12Cr2MoWVTiB、12Cr3MoVSiTiB等实行标准：GB/T8162-99构造管、GB/T8163-99流体管、GB/T3087-99中低压锅炉管、GB/T5310-95高压锅炉管、GB/T6479-2000化肥专用管、27SiMn液压支架管、高压合金管、GB/T9948-85石油裂化管GB9948-88、地质钻探用管YB235-70、汽车半轴套管YB/T5035-96。

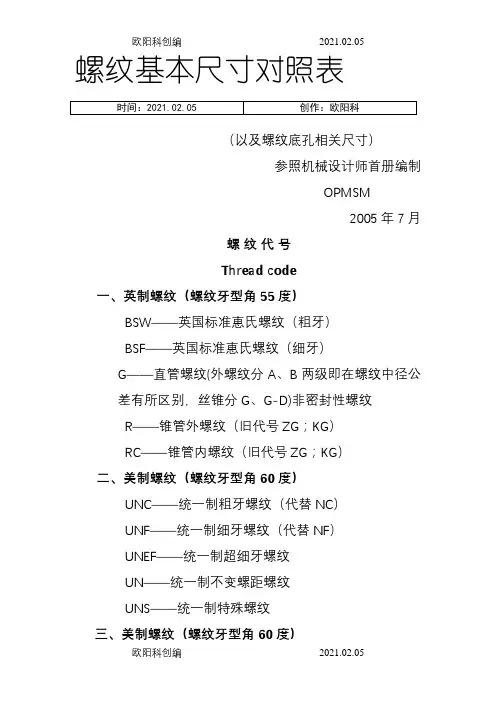

螺纹基本尺寸对照表（以及螺纹底孔相关尺寸）参照机械设计师首册编制 OPMSM2005年7月螺纹代号Thread code一、英制螺纹（螺纹牙型角55度）BSW——英国标准惠氏螺纹（粗牙）BSF——英国标准惠氏螺纹（细牙）G——直管螺纹(外螺纹分A、B两级即在螺纹中径公差有所区别，丝锥分G、G-D)非密封性螺纹R——锥管外螺纹（旧代号ZG；KG）RC——锥管内螺纹（旧代号ZG；KG）二、美制螺纹（螺纹牙型角60度）UNC——统一制粗牙螺纹（代替NC）UNF——统一制细牙螺纹（代替NF）UNEF——统一制超细牙螺纹UN——统一制不变螺距螺纹UNS——统一制特殊螺纹三、美制螺纹（螺纹牙型角60度）NPT——一般用途锥管螺纹（旧代号Z、K）（斜角为1°47'即1：16）NPSC——管接头直管内螺纹NPSM——设备上自由配合，机械连接用直管螺纹NPTF——干密封锥管螺纹NPSF——干密封燃料内螺纹NGT——气瓶用螺纹四、米制螺纹（螺纹牙型角60度，斜角为1°47'24"即1：16）ZM——米制锥管螺纹五、其它螺纹SM——缝纫机螺纹（螺纹牙型角60度，平顶、螺纹底部为园弧形）PZ——气瓶螺纹5V1至20V1——气门芯螺纹（螺纹牙型角60度，平顶、螺纹底部为园弧形）六、管螺纹（螺纹牙型角55度，螺纹顶、底部为园弧形约）RC——圆锥内螺纹（螺纹牙型角55度，斜角为1°47'即1：16）RP——圆柱内螺纹（螺纹牙型角55度）R——圆锥外螺纹（螺纹牙型角55度，斜角为1°47'即1：16）七、普通螺纹（螺纹牙型角60度）M——普通螺纹代号八、特殊螺纹Tr——梯形螺纹（螺纹牙型角30度）B——锯齿形螺纹（牙型角30×30度）(h1) 有效长度基面长度外径(d) 中径(d2) 内径(d1)0.91 9 4.5 9.73 9.15 8.57 0.581.34 11 6 13.16 12.3 11.45 0.86 1.34 12 6 16.66 15.81 14.95 0.86 1.81 15 7.5 20.96 19.79 18.63 1.161.81 17 9.5 26.44 25.28 24.12 1.162.31 19 11 33.25 31.77 30.29 1.48 2.31 22 13 41.91 40.43 38.95 1.48 2.31 23 14 47.81 46.33 44.85 1.48 2.31 26 16 59.62 58.14 56.66 1.482.31 30 18.5 75.19 73.71 72.23 1.48 2.31 32 20.5 87.89 86.41 84.93 1.48 2.31 38 25.5 113.03 111.56 110.08 1.48本螺纹基面上各直径等于圆柱螺纹的各相应直径基面上螺纹内径 d1 = d - 1.28t3/4″ = 26.44 - 1.28 * 1.81 = 24.12斜角（φ）1°47'24″锥角（2tgφ)=1:16公称直径（英寸）每英寸牙数（n)螺距(t) 管子外径（d) 管接头螺纹内径（d1') 牙型高度(h1) 名义尺寸最大外径最小外径名义尺寸最大内径最小内径1/8 28 0.91 9.73 9.68 9.38 8.57 8.92 8.67 0.58 1/4 19 1.34 13.16 13.1 12.74 11.45 11.84 11.56 0.86 3/8 19 1.34 16.66 16.6 16.24 14.95 15.35 15.06 0.86 1/2 14 1.81 20.96 20.89 20.5 18.63 19.05 18.75 1.16 5/8 14 1.81 22.91 22.85 22.46 20.59 21.01 20.71 1.16 3/4 14 1.81 26.44 26.38 25.97 24.12 24.57 24.25 1.16 7/8 14 1.81 30.2 30.14 29.73 27.88 28.33 28.01 1.16 1 11 2.31 33.25 33.18 32.75 30.29 30.79 30.43 1.48 1-1/4 11 2.31 41.91 41.84 41.36 38.95 39.46 39.1 1.48 1-3/8 11 2.31 44.33 44.26 43.78 41.37 41.87 41.51 1.48 1-1/2 11 2.31 47.81 47.74 47.21 44.85 45.4 45 1.48 1-3/4 11 2.31 53.75 53.67 53.14 50.79 51.34 50.94 1.48 2 11 2.31 59.62 59.54 59.01 56.66 57.21 56.81 1.48 2-1/2 11 2.31 75.19 75.11 74.54 72.23 72.83 72.39 1.48 3 11 2.31 87.89 87.8 87.19 84.93 85.58 85.1 1.48外径d由公称直径所决定螺纹内径 d1 = d - 1.28t斜角（φ）1°47'24″锥角（2tgφ)=1:16公称直径（英寸）每英寸牙数（n)螺距(t)螺纹长度基面上螺纹直径牙型高度(h1)有效长度基面长度外径(d)中径(d2)内径(d1)1/16 27 0.94 6.5 4.06 7.9 7.14 6.39 0.75 1/8 27 0.94 7 4.57 10.27 9.52 8.77 0.75 1/4 18 1.41 9.5 5.08 13.57 12.44 11.31 1.13 3/8 18 1.41 10.5 6.1 17.06 15.93 14.8 1.13 1/2 14 1.81 13.5 8.13 21.22 19.77 18.32 1.45 3/4 14 1.81 14 8.61 26.57 25.12 23.67 1.45 1 11-1/2 2.21 17.5 10.16 33.23 31.46 29.69 1.77 1-1/4 11-1/2 2.21 18 10.67 41.99 40.22 38.45 1.77 1-1/2 11-1/2 2.21 18.5 10.67 48.05 46.29 44.52 1.77 2 11-1/2 2.21 19 11.07 60.09 58.33 56.56 1.77外径d由公称直径所决定牙型高度 h1=0.8t基面上螺纹内径 d1 = d - 1.6t3/8″ = 17.06mm d1=17.06 - 1.6 * 1.41 = 14.80斜角（φ）1°47'24″锥角（2tgφ)=1:16公称直径每寸牙数螺距(t)外螺纹外径内螺纹内径选用钻头名义尺寸最大尺寸最小尺寸名义尺寸最大尺寸最小尺寸3/16″24 1.06 4.63 4.5 4.24 3.56 3.97 3.71 Φ3.7 1/4″20 1.27 6.2 6.05 5.75 4.91 5.39 5.1 Φ5.1 5/16″18 1.41 7.78 7.62 7.31 6.34 6.86 6.55 Φ6.5 3/8″16 1.59 9.36 9.2 8.9 7.73 8.29 7.97 Φ7.9 7/16″14 1.81 10.93 10.75 10.45 9.06 9.67 9.33 Φ9.3 1/2″12 2.12 12.5 12.3 11.9 10.3 10.96 10.61 Φ10.5 9/16″12 2.12 14.08 13.87 13.47 11.89 12.56 12.2 Φ12.1 5/8″11 2.31 15.65 15.43 15.03 13.26 13.94 13.6 Φ13.5 3/4″10 2.54 18.81 18.57 18.17 16.17 16.92 16.54 Φ16.4 7/8″9 2.82 21.96 21.7 21.2 19.03 19.82 19.45 Φ19.5 1″8 3.18 25.11 24.82 24.32 21.8 22.67 22.27 Φ22 1-1/8″7 3.63 28.25 27.93 27.33 24.46 25.43 24.991-1/4″7 3.63 31.43 31.09 30.49 27.64 28.59 28.181-3/8″ 6 4.23 34.56 34.2 33.6 30.13 31.23 30.76 1-1/2″ 6 4.23 37.73 37.36 36.76 33.31 34.38 33.94 1-3/4″ 5 5.08 44.02 43.59 42.79 38.7 39.95 39.45 1-7/8″ 4.5 5.64 47.15 46.68 45.88 41.23 42.58 42.06 2″ 4.5 5.64 50.32 49.84 49.04 44.41 45.79 45.25内螺纹（d＇）公称直径 3/4″=19.05 mm外螺纹（d1）内径 d＇-1.28 t 3/4″=19.05 -1.28 * 2.54=15.79 mm 外螺纹（d1＇）内径 d＇-1.134 t 3/4″=19.05 -1.134 * 2.54=16.16 mm公称直径（英寸）每英寸牙数（n)螺距(t) 外螺纹外径内螺纹内径名义尺寸名义尺寸d =d'-0.075t-0.0511/16 14 1.814 17.28 15.4 3/8 20 1.27 9.38 8.08 7/8 11 2.31 22 19.6 5/8 14 1.81 15.69 13.82 3/4 12 2.12 18.84 16.65 1/4 26 0.976 6.23 5.24 1/2 16 1.587 12.53 10.9 1 10 2.54 25.15 22.52内螺纹d'（公称直径）外螺纹d1=内径=d'-1.28t 3/4″=19.05-1.28*2.116=16.34内螺纹d1=内径=d'-1.134t 3/4″=19.05-1.134*2.116=16.653/4″=12牙/英寸 t=2.116。
