一种超声波燃气表_CN209247088U

超声波燃气表简介
随着科技的不断发展和进步，超声波燃气表作为一种新型的计量设备，逐渐被广泛应用于燃气计量领域。

它采用超声波技术，能够精确测量燃气的流量，为用户提供准确可靠的能源计量服务。

超声波燃气表具有许多传统燃气表所不具备的优势。

首先，它采用非接触式测量原理，无需与燃气接触，能够有效避免燃气中的杂质对测量结果的影响。

其次，超声波燃气表具有高精度的测量能力，能够实时监测燃气的流量，精确计量每一立方米的燃气消耗量。

再次，超声波燃气表具有抗干扰能力强的特点，能够稳定工作在各种复杂环境下，确保测量结果的准确性和可靠性。

超声波燃气表的使用也非常方便。

它采用数字化技术，能够实现远程抄表和数据传输，免去了传统人工抄表的繁琐过程，大大提高了工作效率。

同时，超声波燃气表还具备自动检测和报警功能，一旦发现异常情况，能够及时报警并采取相应的措施，确保用户的用气安全。

超声波燃气表的出现，不仅提高了燃气计量的精确度和可靠性，也为用户提供了更便捷的能源计量服务。

它的应用不仅可以满足普通用户的需求，还可以广泛应用于工业领域，实现对大型燃气设备和工艺流程的精确计量。

同时，超声波燃气表还与智能化系统相结合，能够实现对燃气的智能管理和控制，为能源的合理利用和节约提供
了新的途径。

超声波燃气表作为一种新型的计量设备，具有高精度、高可靠性和高智能化的特点。

它的出现不仅提高了燃气计量的准确性和便捷性，还为能源管理和控制提供了新的解决方案。

相信随着科技的不断进步，超声波燃气表将在未来得到更广泛的应用和推广。

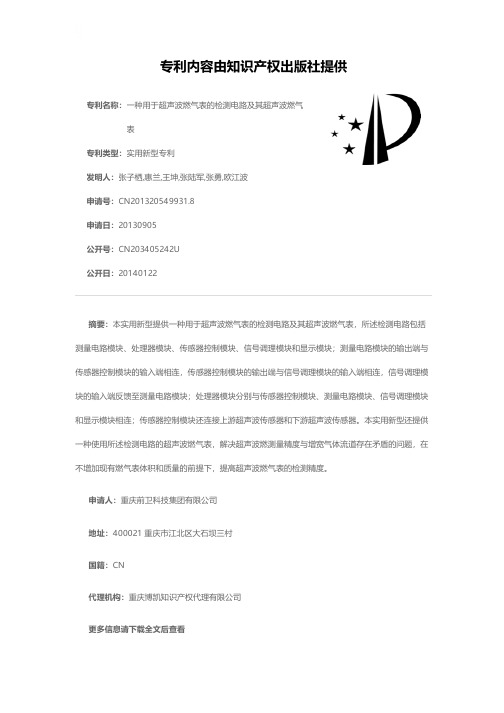

专利名称：一种用于超声波燃气表的检测电路及其超声波燃气表
专利类型：实用新型专利
发明人：张子栖,惠兰,王坤,张陆军,张勇,欧江波
申请号：CN201320549931.8
申请日：20130905
公开号：CN203405242U
公开日：
20140122
专利内容由知识产权出版社提供
摘要：本实用新型提供一种用于超声波燃气表的检测电路及其超声波燃气表，所述检测电路包括测量电路模块、处理器模块、传感器控制模块、信号调理模块和显示模块；测量电路模块的输出端与传感器控制模块的输入端相连，传感器控制模块的输出端与信号调理模块的输入端相连，信号调理模块的输入端反馈至测量电路模块；处理器模块分别与传感器控制模块、测量电路模块、信号调理模块和显示模块相连；传感器控制模块还连接上游超声波传感器和下游超声波传感器。

本实用新型还提供一种使用所述检测电路的超声波燃气表，解决超声波燃测量精度与增宽气体流道存在矛盾的问题，在不增加现有燃气表体积和质量的前提下，提高超声波燃气表的检测精度。

申请人：重庆前卫科技集团有限公司
地址：400021 重庆市江北区大石坝三村
国籍：CN
代理机构：重庆博凯知识产权代理有限公司
更多信息请下载全文后查看。

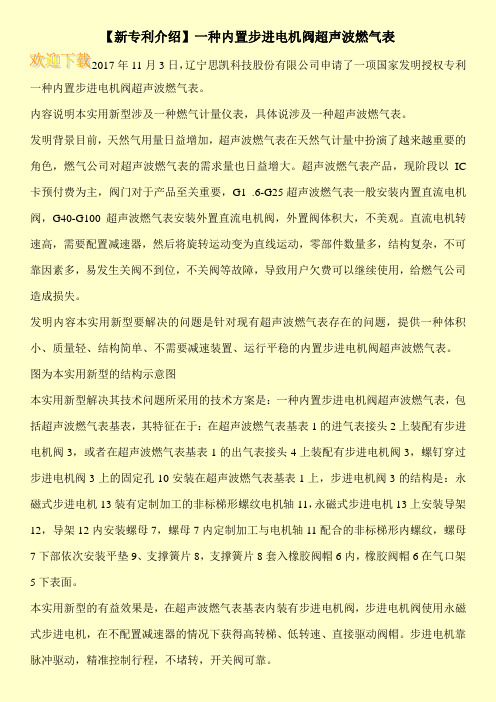

【新专利介绍】一种内置步进电机阀超声波燃气表2017年11月3日，辽宁思凯科技股份有限公司申请了一项国家发明授权专利一种内置步进电机阀超声波燃气表。

内容说明本实用新型涉及一种燃气计量仪表，具体说涉及一种超声波燃气表。

发明背景目前，天然气用量日益增加，超声波燃气表在天然气计量中扮演了越来越重要的角色，燃气公司对超声波燃气表的需求量也日益增大。

超声波燃气表产品，现阶段以IC 卡预付费为主，阀门对于产品至关重要，G1 .6-G25超声波燃气表一般安装内置直流电机阀，G40-G100超声波燃气表安装外置直流电机阀，外置阀体积大，不美观。

直流电机转速高，需要配置减速器，然后将旋转运动变为直线运动，零部件数量多，结构复杂，不可靠因素多，易发生关阀不到位，不关阀等故障，导致用户欠费可以继续使用，给燃气公司造成损失。

发明内容本实用新型要解决的问题是针对现有超声波燃气表存在的问题，提供一种体积小、质量轻、结构简单、不需要减速装置、运行平稳的内置步进电机阀超声波燃气表。

图为本实用新型的结构示意图本实用新型解决其技术问题所采用的技术方案是：一种内置步进电机阀超声波燃气表，包括超声波燃气表基表，其特征在于：在超声波燃气表基表1的进气表接头2上装配有步进电机阀3，或者在超声波燃气表基表1的出气表接头4上装配有步进电机阀3，螺钉穿过步进电机阀3上的固定孔10安装在超声波燃气表基表1上，步进电机阀3的结构是：永磁式步进电机13装有定制加工的非标梯形螺纹电机轴11，永磁式步进电机13上安装导架12，导架12内安装螺母7，螺母7内定制加工与电机轴11配合的非标梯形内螺纹，螺母7下部依次安装平垫9、支撑簧片8，支撑簧片8套入橡胶阀帽6内，橡胶阀帽6在气口架5下表面。

本实用新型的有益效果是，在超声波燃气表基表内装有步进电机阀，步进电机阀使用永磁式步进电机，在不配置减速器的情况下获得高转梯、低转速、直接驱动阀帽。

步进电机靠脉冲驱动，精准控制行程，不堵转，开关阀可靠。

超声波燃气表使用说明
超声波燃气表是一种现代化的计量仪器，它利用超声波技术来测量天然气的流量。

该燃气表采用数字化的方式，能够精确测量每天消耗的气体量，从而帮助消费者掌握自己的用气情况，降低用气成本。

使用超声波燃气表的第一步是安装。

在安装前，需要确保安装位置符合规定要求，除此之外，还需注意燃气表的防爆性能和密封性能。

安装完成后，需要进行相关的排气操作，以保证燃气表的正常运转。

使用超声波燃气表时，需要注意以下几点：
1. 正确读取数据：超声波燃气表的显示屏上会显示当前消耗的气体量，使用者需要了解读取数据的方法和规则，从而正确计算气体的使用量。

同时，也需要注意比较气体表的累计量，以确保数值的准确性。

2. 定期维护：超声波燃气表具有较高的精确度和稳定性，但也需要定期进行维护和保养。

在使用过程中，需要注意保持仪器清洁，并进行必要的检修。

如发现表盘有问题，要及时联系专业人员进行修理或更换。

3. 避免误操作：超声波燃气表并不复杂，但使用者仍需要遵守相关的使用规则，避免误操作和误判造成不必要的麻烦。

如发现气体表出现异常，需要及时停止使用，并联系相关人员进行处理。

在使用超声波燃气表时，还需要注意天然气的安全问题。

使用者应该注意监管气源，安装及使用过程中不能出现泄露或漏气等安全隐患，避免事故的发生。

如有疑问或不明白的地方，应及时与相关人员联系，了解相关规定和使用方法，确保用气安全。

标准超声波燃气表：现代计量领域的创新随着工业化和城市化的加速发展，燃气作为一种重要的能源逐渐成为人们生产和生活中的基本能源之一。

随着市场上的燃气表品种越来越多，生产厂家为了保证燃气表的精度和可靠性，开始研发标准超声波燃气表。

标准超声波燃气表作为一款新型的燃气表，使用了超声波作为测量手段，具有非常高的精度和稳定性。

与传统机械式和涡街式燃气表不同的是，标准超声波燃气表采用声波通过燃气介质进行测量，而不是机械或电磁力的作用来计量燃气用量，其精度能够达到高达±0.5%。

标准超声波燃气表的操作非常简单。

只需用燃气管道连接燃气表和天然气管道，就能快速地测量燃气用量。

此外，这种燃气表还具有体积小、重量轻、抗干扰性强等优点。

对于公共机构、企业和个人用户而言，标准超声波燃气表将是一种更加高精度和可靠的燃气表选择。

标准超声波燃气表的特点不仅在于精度和稳定性，更体现在其智能化和网络化能力上。

标准超声波燃气表可以通过智能计量终端实时监测燃气使用量，使用户随时掌握燃气使用情况。

此外，标准超声波燃气表还可以实现远程抄表和数据传输，从而大大提高了燃气的信息化能力。

对于燃气供应商而言，标准超声波燃气表的优势也非常明显。

这种燃气表的网络化和智能化能力使其能够高效地分析燃气使用情况、判断管道故障、预测资源消耗情况等，为燃气供应商提供了极大的便利。

在未来，标准超声波燃气表将成为燃气计量领域的主流产品。

当然，作为一种新型燃气计量装置，标准超声波燃气表在使用过程中也存在一些问题和挑战。

例如，其安装和使用需要专业技术和高精度测量设备，成本较高；同时，燃气表精度会受到气体运动不稳定等环境因素影响。

因此，未来在标准超声波燃气表的研发和推广过程中，需要不断提升其鲁棒性和稳定性，解决其在使用中出现的技术问题。

综上所述，标准超声波燃气表是一种具有高精度、智能化和网络化等优势的新型燃气计量装置。

在工业和城市化发展的大背景下，标准超声波燃气表的推广应用也将得到更加广泛的应用和推广，为实现可持续发展贡献重要的一份力量。

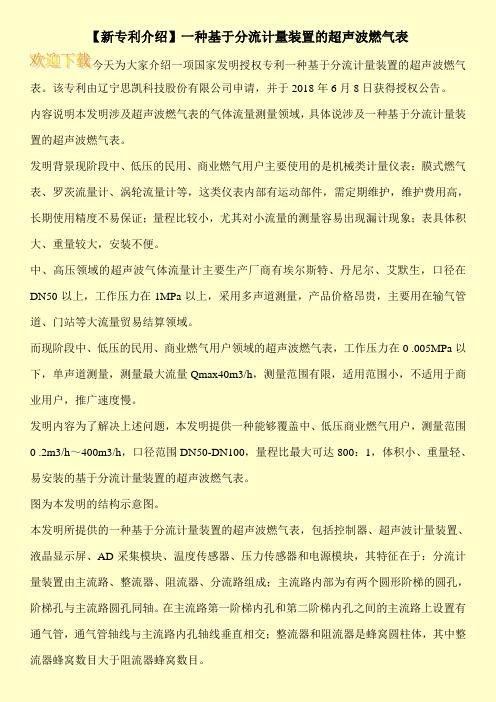

【新专利介绍】一种基于分流计量装置的超声波燃气表今天为大家介绍一项国家发明授权专利一种基于分流计量装置的超声波燃气表。

该专利由辽宁思凯科技股份有限公司申请，并于2018年6月8日获得授权公告。

内容说明本发明涉及超声波燃气表的气体流量测量领域，具体说涉及一种基于分流计量装置的超声波燃气表。

发明背景现阶段中、低压的民用、商业燃气用户主要使用的是机械类计量仪表：膜式燃气表、罗茨流量计、涡轮流量计等，这类仪表内部有运动部件，需定期维护，维护费用高，长期使用精度不易保证；量程比较小，尤其对小流量的测量容易出现漏计现象；表具体积大、重量较大，安装不便。

中、高压领域的超声波气体流量计主要生产厂商有埃尔斯特、丹尼尔、艾默生，口径在DN50以上，工作压力在1MPa以上，采用多声道测量，产品价格昂贵，主要用在输气管道、门站等大流量贸易结算领域。

而现阶段中、低压的民用、商业燃气用户领域的超声波燃气表，工作压力在0 .005MPa以下，单声道测量，测量最大流量Qmax40m3/h，测量范围有限，适用范围小，不适用于商业用户，推广速度慢。

发明内容为了解决上述问题，本发明提供一种能够覆盖中、低压商业燃气用户，测量范围0 .2m3/h～400m3/h，口径范围DN50-DN100，量程比最大可达800：1，体积小、重量轻、易安装的基于分流计量装置的超声波燃气表。

图为本发明的结构示意图。

本发明所提供的一种基于分流计量装置的超声波燃气表，包括控制器、超声波计量装置、液晶显示屏、AD采集模块、温度传感器、压力传感器和电源模块，其特征在于：分流计量装置由主流路、整流器、阻流器、分流路组成；主流路内部为有两个圆形阶梯的圆孔，阶梯孔与主流路圆孔同轴。

在主流路第一阶梯内孔和第二阶梯内孔之间的主流路上设置有通气管，通气管轴线与主流路内孔轴线垂直相交；整流器和阻流器是蜂窝圆柱体，其中整流器蜂窝数目大于阻流器蜂窝数目。

超声波燃气表计量模组（实用版）目录1.超声波燃气表计量模组的概述2.超声波燃气表计量模组的工作原理3.超声波燃气表计量模组的主要组成部分4.超声波燃气表计量模组的技术优势和应用前景正文一、超声波燃气表计量模组的概述超声波燃气表计量模组是一种利用超声波技术实现燃气计量的装置。

相较于传统燃气表，超声波燃气表计量模组具有更高的精度、更低的功耗和更长的使用寿命，因此在燃气计量领域具有广泛的应用前景。

二、超声波燃气表计量模组的工作原理超声波燃气表计量模组的工作原理主要包括以下几个步骤：1.发射超声波：通过可编程高压脉冲发射模块发出超声波，该模块的电源电压采用 3.6v，其用来驱动换能器的脉冲驱动电压可达到最高30vpp。

2.接收回波信号：当超声波遇到燃气中的气体分子时，会产生回波信号。

回波信号经过两个放大器、一个带通滤波器和一个比较器处理后，得到更为稳定的波形。

3.时间数字换算：根据回波信号的传播时间和超声波在燃气中的传播速度，可以计算出燃气的体积。

4.输出计量结果：将计算出的燃气体积作为计量结果输出，以实现燃气的精确计量。

三、超声波燃气表计量模组的主要组成部分超声波燃气表计量模组主要由以下几部分组成：1.MAX35104 模拟前端：负责驱动换能器并发射超声波。

2.换能器：将电能转化为超声波能量，并在接收回波信号时将超声波能量转化为电能。

3.放大器：对回波信号进行放大处理。

4.带通滤波器：滤除回波信号中的干扰频率成分，得到更为纯净的波形。

5.比较器：对处理后的波形进行比较，得到稳定的计量结果。

四、超声波燃气表计量模组的技术优势和应用前景超声波燃气表计量模组具有以下技术优势：1.高精度：采用超声波技术，计量精度更高。

2.低功耗：相较于传统燃气表，功耗更低。

3.长使用寿命：由于无机械运动部件，使用寿命更长。

4.容易维护：由于采用数字化技术，维护更加方便。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201921580031.3(22)申请日 2019.09.23(73)专利权人 深圳齐环科技有限公司地址 518100 广东省深圳市龙岗区园山街道龙岗大道6257号LI商务中心205室(72)发明人 田安定　(74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 吴东勤(51)Int.Cl.G01F 1/66(2006.01)G01F 15/00(2006.01)G01F 15/18(2006.01)G01F 15/14(2006.01)(54)实用新型名称一种用于超声波燃气表的燃气管道结构(57)摘要本实用新型公开了一种用于超声波燃气表的燃气管道结构，包括超声波燃气表主体、连接管、外接管道和安装壳，所述超声波燃气表主体的上方设置有连接管，且连接管的外侧连接有安装壳，并且安装壳的上方固定有外接管道，所述安装壳的下方设置有第一弹性气囊，且第一弹性气囊位于超声波燃气表主体的上表面，并且第一弹性气囊的内侧连接有通气管。

该用于超声波燃气表的燃气管道结构设置有卡块、推杆和限位槽，在对管道进行安装时可直接通过安装壳将其插到连接管的表面，同时卡块将和限位槽之间的卡合对安装壳的位置进行固定，后期需要对其进行拆卸时只需按压推杆解除卡块和限位槽的卡合即可将其取下。

权利要求书1页 说明书3页 附图4页CN 210375251 U 2020.04.21C N 210375251U1.一种用于超声波燃气表的燃气管道结构，包括超声波燃气表主体（1）、连接管（2）、外接管道（3）和安装壳（4），其特征在于：所述超声波燃气表主体（1）的上方设置有连接管（2），且连接管（2）的外侧连接有安装壳（4），并且安装壳（4）的上方固定有外接管道（3），所述安装壳（4）的下方设置有第一弹性气囊（5），且第一弹性气囊（5）位于超声波燃气表主体（1）的上表面，并且第一弹性气囊（5）的内侧连接有通气管（6），所述通气管（6）的上方连接有第二弹性气囊（7），且第二弹性气囊（7）粘接在连接管（2）的外壁上，并且第二弹性气囊（7）的上方设置有卡块（8），所述卡块（8）的内侧设置有第一复位弹簧（9），且第一复位弹簧（9）位于连接管（2）的内部，并且卡块（8）的外侧设置有限位槽（12），所述限位槽（12）开设在安装壳（4）的内壁上，且限位槽（12）的内部设置有推杆（10），并且推杆（10）的表面安装有第二复位弹簧（11）。
