SGBZ-0607低压电缆头制作安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于0.6/1kV以下的室内聚氯乙烯绝缘、聚氯乙烯护套、电力电缆终端头的制作安装。
2、施工准备2.1材料要求：2.1.1电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。
2.1.2塑料带应分黄、绿、红、黑四色，各种螺丝等镀锌件应镀锌良好。
2.1.3地线采用裸铜软线或多股铜线，截面120号电缆以下16mm2150号以上25mm2表面应清洁，无断股现象。
2.2主要机具：2.2.1制作和安装机具：压线钳、钢锯、扳手、钢锉。
2.2.2测试器具：钢卷尺、摇表、万用表、试铃。
2.3施工条件：2.3.1电气设备安装完毕，室内空气干燥。
2.3.2电缆敷设并整理完毕，核对无误。
2.3.3电缆支架及电缆终端头固定支架安装齐全。
2.3.4现场具有足够照度的照明和较宽敞的操作场地。
3、操作工艺3.1工艺流程：摇测电缆绝缘→剥电缆铠甲，打卡子→焊接地线→包缠电缆、套电缆终端头套→压电缆芯线接线鼻子、与设备连接3.2摇测电缆绝缘：3.2.1选用1000V摇表，对电缆进行摇测，绝缘电阻应在10MΩ以上。
3.2.2电缆摇测完毕后，应将芯线分别对地放电。
3.3剥电缆铠甲，打卡子：3.3.1根据电缆与设备联接的具体尺寸，量电缆并做好标记。
锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套。
电缆头套型号尺寸见表3.3.1和图3.3.1。
图3.3.1电缆头套型号尺寸 表3.3.1序号型号规格尺寸适用范围1（mm）D（mm）VV，V1V四芯（mm2）VV20，V1V20四芯（mm2）1 2 3 4 5 6VDT-1VDT-2VDT-3VDT-4VDT-5VDT-68610112213815015820253240444810～1625～3550～7095～12015018510～1625～3550～7095～1201501853.3.2将地线的焊接部位用钢锉处理，以备焊接。
低压电缆头制作安装作业指导书1.适用范围适用于建筑电气工程中室内低压橡皮绝缘橡皮护套和塑料绝缘塑料护套电力电缆终端头的制作安装。
2主要机具2.1通用和专用工具：压线钳、钢锯、钢扁锉、板手、电铬铁、喷灯。
2.2测量、检测和试验设备：钢卷尺、10V兆欧表、数字万用表。
3.成品保护3.1加强现场保卫措施，防止电缆被盗割或损坏。
3.2电缆头制作完毕检验合格合，立即与设备连接好，不得乱放，以防损伤成品。
3.3在电缆头附近用火时，应注意对电缆头和电缆保护好，防止电缆和电缆烧坏或烤伤。
3.4电缆头系塑料制品，应注意不受机械损伤。
4环境保护与施工安全4.1安全措施4.1.1施工现场用电符合国家现行标准《施工现场临时用电安全技术规范》的规定。
手持电动工具必须使用漏电保护装置。
4.1.2电缆头试验时，试验人员不少于两人，一人操作，一人监护。
正确使用、穿戴绝缘用品。
并做好防触电措施。
4.1.3使用加热器具时应随用随点，不用即熄，并远离易燃易爆物资。
4.1.4现场一切用电不得乱拉乱架；所有电动工具尾线均需外套橡皮胶线。
工具暂不使用时应拨掉电源插座。
4.1.5施工现场必须配备灭火器、砂箱或其他灭火工具。
4.2环保措施4.2.1采用符合《民用建筑工程室内环境污染控制规范》GB5032521规定的材料。
4.2.2工地固体废弃物实行分类管理，在清运垃圾前与运输方签订协议，及时收集并处理。
低压电缆头制作安装作业指导书（二）低压电缆头是连接电缆和设备的重要部分，负责传递电力和信号。
正确的制作和安装低压电缆头对于电力系统的运行安全和性能起着关键作用。
本作业指导书将详细介绍低压电缆头的制作和安装步骤，以及注意事项。
一、低压电缆头制作步骤：1.准备工作：(1)确认电缆型号和规格，与所需电缆头匹配；(2)准备所需的工具和材料，如剥皮刀、扭簧、塞套、绝缘套管、低压电缆头等；(3)清理电缆两端的外皮和绝缘层，确保表面干净平整。
2.剥皮：(1)使用剥皮刀将电缆外皮在两端剥离，露出一定长度的绝缘层；(2)注意不要刮伤绝缘层，避免引起电缆头在以后的使用中产生电晕、击穿等故障。
低压电缆头制作安装作业指导书1.引言低压电缆头制作安装是一项重要的电力工程任务。
本指导书将提供详细的步骤和注意事项，以确保安全和准确地完成电缆头的制作和安装。
2.材料和工具准备在开始制作和安装电缆头之前，需要准备以下材料和工具：- 电缆- 电缆头- 电缆剥皮刀- 电缆剥离工具- 电缆连接器- 扳手- 电缆套管- 电缆标签- 电气绝缘胶带3.步骤下面是制作和安装低压电缆头的详细步骤：步骤1：选择正确的电缆头和电缆连接器，确保其与使用的电缆类型和规格相匹配。
步骤2：用电缆剥皮刀剥去电缆外皮，露出内部的导线。
步骤3：使用电缆剥离工具，将电缆套管和电缆标签轻轻地剥离开。
步骤4：根据连接器的要求，清除电缆导线上的保护层，露出足够的导线长度。
步骤5：将电缆头安装到电缆连接器上。
确保连接器的所有孔口正确对齐，并紧固连接器的螺丝。
步骤6：插入电缆连接器的导线到正确的孔口中，并使用扳手紧固螺丝，确保导线连接紧密。
步骤7：用电气绝缘胶带将电缆头和电缆连接器的连接处进行绝缘和固定。
步骤8：安装电缆套管和电缆标签，以保护电缆连接器和导线。
步骤9：将制作好的电缆头和连接器固定在所需的位置上。
4.注意事项在制作和安装低压电缆头时，需要注意以下事项：- 确保选择适当的电缆头和电缆连接器，以匹配使用的电缆类型和规格。
- 在剥去电缆外皮和导线保护层时，要小心不要损坏导线。
- 在安装电缆头和连接器时，确保所有的孔口正确对齐，并用适当的工具紧固连接器的螺丝。
- 使用电气绝缘胶带进行绝缘和固定时，要确保绝缘层完整，并覆盖整个连接处。
- 安装电缆头和连接器时，要确保它们固定在所需的位置上，并且连接处不会受到外力的影响。
5.安全注意事项在进行电缆头制作和安装时，需遵守以下安全注意事项：- 确保工作区域干燥，并且避免在潮湿的条件下操作。
- 在操作电缆头和连接器时，确保工作区域没有电源，并且在操作之前将电源断开。
- 使用锋利的工具时要小心，避免受伤。

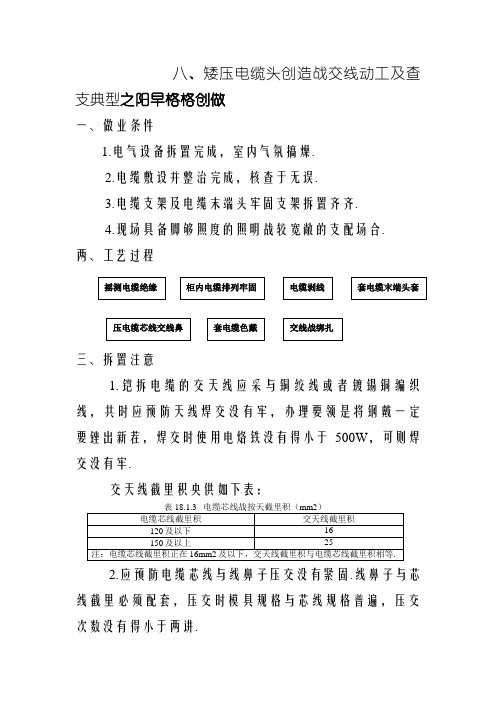

八、矮压电缆头创造战交线动工及查支典型之阳早格格创做一、做业条件1.电气设备拆置完成，室内气氛搞燥.2.电缆敷设并整治完成，核查于无误.3.电缆支架及电缆末端头牢固支架拆置齐齐.4.现场具备脚够照度的照明战较宽敞的支配场合. 两、工艺过程三、拆置注意1.铠拆电缆的交天线应采与铜绞线或者镀锡铜编织线，共时应预防天线焊交没有牢，办理要领是将钢戴一定要锉出新茬，焊交时使用电烙铁没有得小于500W ，可则焊交没有牢.交天线截里积央供如下表：2.应预防电缆芯线与线鼻子压交没有紧固.线鼻子与芯线截里必须配套，压交时模具规格与芯线规格普遍，压交次数没有得小于两讲.3.预防电缆芯线伤益，用电缆刀或者电工刀剥皮时，没有宜用力过大，最佳电缆绝缘中皮没有实足切透，里层电缆皮应撕下，预防益伤芯线.4.预防电缆头卡固没有正，电缆芯线过少或者过短，电缆芯线锯断前要量佳尺寸，以芯线能变更相序为宜，没有宜过少或者过短.电缆头卡固时，应注意找曲，找正，没有得正斜.5.配电柜等电气设备里里电缆排布时，需布线整净好瞅，并需思量正在机柜进线处搞佳电缆预留，电缆绑扎戴要统一好瞅，且扎戴切心需光润，预防切心尖钝伤人.可参照下图所示：（思量到分歧甲圆的简曲央供分歧，可正在大规模交线前，每一类电柜搞一个典型请修造圆相闭人员确认）四、动工查看1.芯线与电器设备的连交应切合下列确定：A．截里积正在10mm2及以下的单股铜芯线战单股铝芯线曲交与设备、器具的端子连交；B．截里积正在2.5mm2及以下的多股铜芯线拧紧搪锡或者交绝端子后与设备、器具的端子连交；C．截里积大于2.5mm2的多股铜芯线，除设备自戴插交式端子中，交绝端子后与设备或者器具的端子连交；多股铜芯线与插交式端子连交前，端部拧紧搪锡；D．每个设备战器具的端子交线已几于2根电线.2.电线、电缆的回路标记表记标帜应浑晰，编号准确.3、对付于多芯YJV电缆，正在创造末端头战套五指套及色戴时应注意，为了普及电缆绝缘性战相线的区别，应正在剥启的多芯电缆的每一条相线上谦套上相映颜色绝缘色戴，即色戴需从五指套底端向来谦套到末端头.如下图的搞法即没有切合咱们央供.4.配电柜的上下出入线的百般孔洞正在动工完并查看合格后需举止防火启堵.如下图所示：五、废品呵护1.加强捍卫步伐，预防电缆拾得或者益坏.2.电缆头创造完成以来，应坐时与设备联交佳，没有得治搁，以防益伤废品.3.正在电缆头附近用火时，应注意将电缆头呵护佳，预防将电缆头烧坏或者烤伤.4.电缆头系塑料造品，应注意没有受板滞益伤.。
八、低压电缆头制作和接线施工及验收规范一、作业条件1.电气设备安装完毕，室内空气干燥。
2.电缆敷设并整理完毕，核对无误。
3.电缆支架及电缆终端头固定支架安装齐全。
4.现场具有足够照度的照明和较宽敞的操作场地。
二、工艺流程摇测电缆绝缘→柜内电缆排列固定→电缆剥线→套电缆终端头套→压电缆芯线接线鼻→套电缆色带→接线和绑扎三、安装注意1.铠装电缆的接地线应采用铜绞线或镀锡铜编织线，同时应防止地线焊接不牢，解决方法是将钢带一定要锉出新茬，焊接时使用电烙铁不得小于500W，否则焊接不牢。
接地线截面积要求如下表：表18.1.3 电缆芯线和按地截面积（2mm）电缆芯线截面积接地线截面积120及以下16150及以上25 注：电缆芯线截面积在16mm2及以下，接地线截面积与电缆芯线截面积相等。
2.应防止电缆芯线与线鼻子压接不紧固。
线鼻子与芯线截面必须配套，压接时模具规格与芯线规格一致，压接次数不得小于二道。
3.防止电缆芯线伤损，用电缆刀或电工刀剥皮时，不宜用力过大，最好电缆绝缘外皮不完全切透，里层电缆皮应撕下，防止损伤芯线。
4.防止电缆头卡固不正，电缆芯线过长或过短，电缆芯线锯断前要量好尺寸，以芯线能调换相序为宜，不宜过长或过短。
电缆头卡固时，应注意找直，找正，不得歪斜。
5.配电柜等电气设备内部电缆排布时，需布线整洁美观，并需考虑在机柜进线处做好电缆预留，电缆绑扎带要统一美观，且扎带切口需光滑，防止切口尖锐伤人。
可参考下图所示：（考虑到不同甲方的具体要求不同，可在大规模接线前，每一类电柜做一个样板请建设方相关人员确认）四、施工检查1.芯线与电器设备的连接应符合下列规定：A．截面积在10mm2及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接；B．截面积在2.5mm2及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接；C．截面积大于2.5mm2的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡；D．每个设备和器具的端子接线不多于2根电线。
低压电缆头制作安装交底
一、前期准备工作：
1.根据工程要求准备所需的低压电缆头和配套工具，包括电缆头、绝缘套、压接工具、绝缘剥皮工具等。
2.查看低压电缆头制造商提供的产品说明书，了解低压电缆头的使用方法和注意事项。
3.检查电缆头和电缆的尺寸规格是否匹配，确保电缆头能够正确安装在电缆上。
4.清洁工作区域，确保工作区域干净整洁。
二、制作电缆头：
1.使用绝缘剥皮工具剥去电缆外皮，揭露出一定长度的电缆芯线。
2.根据电缆头和电缆的尺寸要求，使用绝缘剥皮工具将电缆芯线的绝缘层剥掉，露出裸露的导体。
3.使用压接工具将电缆头套在电缆芯线上，确保电缆头紧固且与电缆芯线连接紧密。
4.根据低压电缆头制造商提供的产品说明书，使用压接工具将电缆头压接固定，确保电缆头与电缆芯线连接牢固。
三、安装电缆头：
1.根据工程要求确定低压电缆头的安装位置，确保电缆头能够正常连接到设备或电源。
2.根据低压电缆头制造商提供的产品说明书，将电缆头与设备或电源
相连接，确保连接牢固。
3.检查电缆头的连接是否稳固，是否有松动，如果有松动要及时加固。
四、安全注意事项：
1.在操作过程中，必须佩戴好防护手套和护目镜，确保人身安全。
2.确保工作区域通风良好，避免因工作过程产生的有害气体对人体造
成伤害。
3.如果在工作过程中遇到困难或不清楚操作方法，应及时向上级领导
或技术人员请教，切勿盲目操作。
以上就是低压电缆头制作安装的交底内容，通过这个交底，使整个工
作人员对低压电缆头的制作和安装工作有了更清晰的了解，能够保证工作
的顺利进行，确保安全和质量。
低压电缆终端头制作与安装一、选材制作低压电缆终端头的材料主要包括终端体、压接模具、绝缘套管和接地装置。
终端体通常采用优质的紧水泥或硅橡胶材料，具有良好的绝缘性能和耐热性能。
压接模具是用来压接终端头和电缆导体的工具，选择合适的模具可以确保压接质量。
绝缘套管应选择与电缆绝缘材料相同的材质，以确保接头部位有良好的绝缘性能。
接地装置主要包括接地线和接地夹，用于将电缆终端头与接地端连接起来，以保证设备的安全运行。
二、制作工艺1.清洁电缆终端头和电缆导体，确保表面光洁无污染物。
使用无水乙醇或其他合适的溶剂进行清洗。
2.终端体和绝缘套管的制作。
根据电缆终端头的型号和规格，选择合适的终端体和绝缘套管。
将终端体插入绝缘套管，保证终端体和绝缘套管之间有一定的预留间隙，这样可以保证终端体在电缆终端头上移动时不会困住。
然后在终端体和绝缘套管之间涂敷绝缘漆，以提高绝缘性能。
3.导体的准备。
根据电缆终端头的型号和规格，将导体的剥皮长度控制在合适的范围。
然后将导体插入终端体中，确保导体与终端体的接触良好。
4.压接工艺。
根据电缆终端头和电缆导体的压接规范，选择合适的压接模具进行压接。
在压接过程中，要保证压接力度适当，压接点均匀。
压接完成后，用万用表或专用工具检测压接质量，确保电阻值合格。
5.绝缘补强。
在终端头的绝缘套管上，涂敷绝缘硅胶或胶水进行补强，以增强绝缘性能和稳定性。
三、安装步骤1.清洁安装位置，确保无尘、无油污，以及无其它杂质。
使用无水乙醇或其他适合的清洁剂进行清洗。
2.安装终端头。
将制作好的低压电缆终端头插入安装位置，确保与设备连接牢固。
然后根据终端头的型号和规格，对终端头进行固定，以确保安装牢固稳定。
3.安装接地装置。
确保接地线与电缆终端头的接地端连接稳固牢靠。
接地夹应固定在可靠的接地设备上，确保与接地设备之间的接触良好。
4.检测与验收。
安装完成后，用万用表或专用工具检测终端头的绝缘性能和接地性能，确保符合规范要求。
低压电缆头制作安装质量管理
依据标准：
《建筑工程施工质量验收统一标准》GB50300-2001
《建筑电气工程施工质量验收规范》GB50303-2002
1、范围
本工艺标准适用于0.6/1kV以下的室内聚氯乙烯绝缘、聚氯乙烯护套、电力电缆终端头的制作安装。
2、施工准备
2.1材料要求：
2.1.1电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。
2.1.2塑料带应分黄、绿、红、黑四色，各种螺丝等镀锌件应镀锌良好。
2.1.3地线采用裸铜软线或多股铜线，截面120号电缆以下16mm2150号以上25mm2表面应清洁，无断股现象。
2.2主要机具：
2.2.1制作和安装机具：压线钳、钢锯、扳手、钢锉。
2.2.2测试器具：钢卷尺、摇表、万用表、试铃。
2.3施工条件：
2.3.1电气设备安装完毕，室内空气干燥。
2.3.2电缆敷设并整理完毕，核对无误。
2.3.3电缆支架及电缆终端头固定支架安装齐全。
2.3.4现场具有足够照度的照明和较宽敞的操作场地。
3、操作工艺
3.1工艺流程：
摇测电缆绝缘→剥电缆铠甲，打卡子→焊接地线→包缠电缆、套电缆终端头套→压电缆芯线接线鼻子、与设备连接
3.2摇测电缆绝缘：
3.2.1选用1000V摇表，对电缆进行摇测，绝缘电阻应在10MΩ以上。
3.2.2电缆摇测完毕后，应将芯线分别对地放电。
3.3剥电缆铠甲，打卡子：
3.3.1根据电缆与设备联接的具体尺寸，量电缆并做好标记。
锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套。
电缆头套型号尺寸见表3.3.1和图3.3.1。
图3.3.1
电缆头套型号尺寸 表3.3.1
3.3.23.3.3在打钢带卡子的同时，多股铜线排列整齐后卡在卡子里。
3.3.4利用电缆本身钢带宽的二分之一做卡子，采用咬口的方法将卡子打牢，必须打两道，防止钢带松开，两道卡子的间距为15mm ，见图3.3.4。
图3.3.4
3.3.5剥电缆铠甲，用钢锯在第一道卡子向上台阶3～5mm 处，锯一环形深痕，深度为钢带厚度的2/3，不得锯透。
3.3.6用螺丝刀在锯痕尖角处将钢带挑起，用钳子将钢带撕掉，随后将钢带锯口处用钢锉修理钢带毛刺，使其光滑。
3.4焊接地线：
地线采用焊锡焊接于电缆钢带上，焊接应牢固，不应有虚焊现象，应注意不要将电缆烫伤。
必须焊在两层钢带上。
3.5包缠电缆，套电缆终端头套：
3.5.1剥去电缆统包绝缘层，将电缆头套下部先套入电缆。
3.5.2根据电缆头的型号尺寸，按照电缆头套长度和内径，用塑料带采用半叠法包缠电缆。
塑料带包缠应紧密，形状呈枣核状（图3.5.2）。
图3.5.2
图3.5.3
3.5.3将电缆头套上部套上，与下部对接、套严（图3.5.3）。
3.6压电缆芯线接线鼻子：
3.6.1从芯线端头量出长度为线鼻子的深度，另加5mm，剥去电缆芯线绝缘，并在芯线上涂上凡士林。
3.6.2将芯线插入接线鼻子内，用压线钳子压紧接线鼻子，压接应在两道以上。
3.6.3根据不同的相位，使用黄、绿、红、黑四色塑料带分别包缠电缆各芯线至接线鼻子的压接部位。
3.6.4将作好终端头的电缆，固定在预先做法的电缆头支架上，并将芯线分开。
3.6.5根据接线端子的型号，选用螺栓将电缆接线端子压接在设备上，注意应使螺栓由上向下或从内向外穿，平垫和弹簧热应安装齐全。
4、质量标准
4.1主控项目
4.1.1高压电力电缆直流耐压试验必须按本规范第3.1.8条的规定交接试验合格。
4.1.2低压电线和电缆，线间和线对地间的绝缘电阻值必须大于0.5MQ。
4.1.3铠装电力电缆头的接地线应采用铜绞线或镀锡铜编织线，截面积不应小于表4.1.3的规定。
表4.1.3电缆芯线和接地线截面积(mm2)
4.1.4电线、电缆接线必须准确，并联运行电线或电缆的型号、规格、长度、相位应一致。
4.2一般项目
4.2.1芯线与电器设备的连接应符合下列规定：
1截面积在1Omm2及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接：
2截面积在2.5mm2及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接；3截面积大于2.5mm2的多股铜芯线，除设各自带插接式端子外，接续端子后与设备或器具的端子连接：多股铜芯线与插接式端子连接前，端部拧紧搪锡；
4多股铝芯线接续端子后与设备、器具的端子连接；
5每个设备和器具的端子接线不多于2根电线。
4.2.2电线、电缆的芯线连接金具(连接管和端子)，规格应与芯线的规格适配，且不得采用开口端子。
4.2.3电线、电缆的回路标记应清晰，编号准确。
5、成品保护
5.1加强保卫措施，防止电缆丢失或损坏。
5.2电缆头制作完毕以后，应立即与设备联接好，不得乱放，以防损伤成品
5.3在电缆头附近用火时，应注意将电缆头保护好，防止将电缆头烧坏或烤伤。
5.4电缆头系塑料制品，应注意不受机械损伤。
6、应注意的质量问题
6.1防止地线焊接不牢
解决方法是将钢带一定要锉出新茬，焊接时使用电烙铁不得小于500W，否则焊接不牢。
6.2防止电缆芯线与线鼻子压接不紧固。
线鼻子与芯线截面必须配套，压接时模具规格与芯线规格一致，压接数量不得小于二道。
6.3防止电缆芯线伤损：用电缆刀或电工刀剥皮时，不宜用力过大，最好电缆绝缘外皮不完全切透，里层电缆皮应撕下，防止损伤芯线。
6.3防止电缆芯线伤损：用电缆刀或电工刀剥皮时，不宜用力过大，最好电缆绝缘外皮不完全切透，里层电缆皮应撕下，防止损伤芯线。
6.4电缆头卡固不正，电缆芯线过长或过短。
电缆芯线锯断前要量好尺寸，以芯线能调换相序为宜，不宜过长或过短；电缆头卡固时，应注意找直，找正，不得歪斜。
7、质量记录
7.1自互检记录。
7.2设计变更记录。
7.3电缆绝缘摇测记录。
7.4产品合格证。
8、安全标准
9、环保措施。
