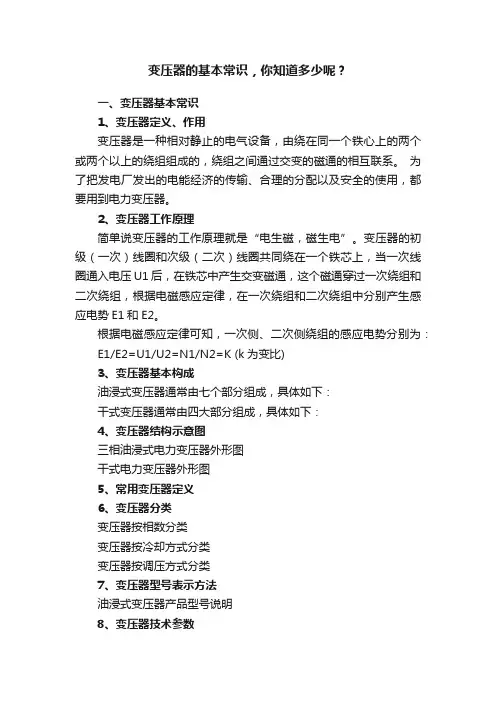

变压器的基本常识，你知道多少呢？
一、变压器基本常识
1、变压器定义、作用
变压器是一种相对静止的电气设备，由绕在同一个铁心上的两个或两个以上的绕组组成的，绕组之间通过交变的磁通的相互联系。
为了把发电厂发出的电能经济的传输、合理的分配以及安全的使用，都要用到电力变压器。
2、变压器工作原理
简单说变压器的工作原理就是“电生磁，磁生电”。
变压器的初级（一次）线圈和次级（二次）线圈共同绕在一个铁芯上，当一次线圈通入电压U1后，在铁芯中产生交变磁通，这个磁通穿过一次绕组和二次绕组，根据电磁感应定律，在一次绕组和二次绕组中分别产生感应电势E1和E2。
根据电磁感应定律可知，一次侧、二次侧绕组的感应电势分别为：E1/E2=U1/U2=N1/N2=K (k为变比)
3、变压器基本构成
油浸式变压器通常由七个部分组成，具体如下：
干式变压器通常由四大部分组成，具体如下：
4、变压器结构示意图
三相油浸式电力变压器外形图
干式电力变压器外形图
5、常用变压器定义
6、变压器分类
变压器按相数分类
变压器按冷却方式分类
变压器按调压方式分类
7、变压器型号表示方法
油浸式变压器产品型号说明
8、变压器技术参数
变压器在规定的使用环境和运行条件下，主要技术数据主要包括：额定容量、额定电压及其分接、额定频率以及额定性能数据（阻抗电压、空载电流、空载损耗和负载损耗）等。
变压器基础知识变压器是一种电气设备，主要用于改变交流电的电压。
它是电力系统中非常重要的组成部分，广泛应用于发电、输电和配电系统中。
一、基本原理变压器的基本原理是电磁感应。
当交流电通过一个线圈时，会在线圈中产生一个交变磁场。
当另一个线圈靠近时，这个交变磁场会感应出电动势，从而在第二个线圈中产生电流。
这样，交流电的电能就被从第一个线圈传递到第二个线圈，实现了电压的变换。
二、结构组成变压器主要由两个线圈和一个铁芯组成。
铁芯通常由硅钢片叠压而成，用于增强磁路，减小磁通漏磁。
两个线圈分别称为原线圈和副线圈。
原线圈接入电源，副线圈则输出电压。
原线圈和副线圈之间通过磁场相互耦合，形成了电压变换的效果。
三、工作原理变压器的工作原理可以分为两种模式：步进模式和连续模式。
1. 步进模式：在步进模式下，变压器的输入和输出电压是以不连续的形式变化的。
当原线圈电流变化时，磁场也会随之变化，从而引起副线圈中的电动势变化，最终导致输出电压的变化。
2. 连续模式：在连续模式下，变压器的输入和输出电压是以连续的形式变化的。
当原线圈电流变化时，磁场也会相应地变化，但副线圈中的电动势不会立即变化，而是随着时间的推移逐渐变化，从而实现输出电压的稳定。
四、类型分类根据用途和结构的不同，变压器可以分为很多不同的类型。
常见的变压器类型包括：配电变压器、互感器、自耦变压器等。
1. 配电变压器：用于将高压输电线路的电压降低到适合家庭、工业和商业用电的电压。
2. 互感器：主要用于测量、保护和控制电力系统中的电流和电压。
3. 自耦变压器：在自耦变压器中，原线圈和副线圈是通过共用一部分线圈实现的，这种类型的变压器常用于电力系统中的电压调节。
五、应用领域变压器在电力系统中起着至关重要的作用。
它们被广泛应用于发电厂、变电站和配电系统中。
1. 发电厂：发电厂通过变压器将发电机产生的高电压变成适合输送的电压，然后送入输电系统。
2. 变电站：变电站是电力系统中的重要节点，变压器在变电站中用于升压、降压、分配电能等功能。

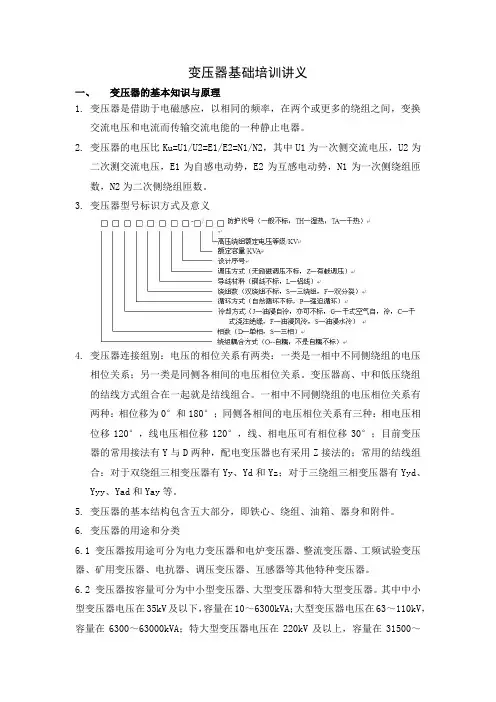

变压器基础培训讲义一、变压器的基本知识与原理1.变压器是借助于电磁感应，以相同的频率，在两个或更多的绕组之间，变换交流电压和电流而传输交流电能的一种静止电器。
2.变压器的电压比Ku=U1/U2=E1/E2=N1/N2，其中U1为一次侧交流电压，U2为二次测交流电压，E1为自感电动势，E2为互感电动势，N1为一次侧绕组匝数，N2为二次侧绕组匝数。
3.变压器型号标识方式及意义4.变压器连接组别：电压的相位关系有两类：一类是一相中不同侧绕组的电压相位关系；另一类是同侧各相间的电压相位关系。
变压器高、中和低压绕组的结线方式组合在一起就是结线组合。
一相中不同侧绕组的电压相位关系有两种：相位移为0°和180°；同侧各相间的电压相位关系有三种：相电压相位移120°，线电压相位移120°，线、相电压可有相位移30°；目前变压器的常用接法有Y与D两种，配电变压器也有采用Z接法的；常用的结线组合：对于双绕组三相变压器有Yy、Yd和Yz；对于三绕组三相变压器有Yyd、Yyy、Yad和Yay等。
5.变压器的基本结构包含五大部分，即铁心、绕组、油箱、器身和附件。
6.变压器的用途和分类6.1 变压器按用途可分为电力变压器和电炉变压器、整流变压器、工频试验变压器、矿用变压器、电抗器、调压变压器、互感器等其他特种变压器。
6.2 变压器按容量可分为中小型变压器、大型变压器和特大型变压器。
其中中小型变压器电压在35kV及以下，容量在10～6300kVA；大型变压器电压在63～110kV，容量在6300～63000kVA；特大型变压器电压在220kV及以上，容量在31500～360000kVA（及以上）。
6.3 变压器按相数可分为单相变压器和三相变压器。
6.4 变压器按绕组数量可分为双绕组变压器、三绕组变压器和自耦电力变压器。
6.5 变压器按调压方式可分为无载调压变压器和有载调压变压器。

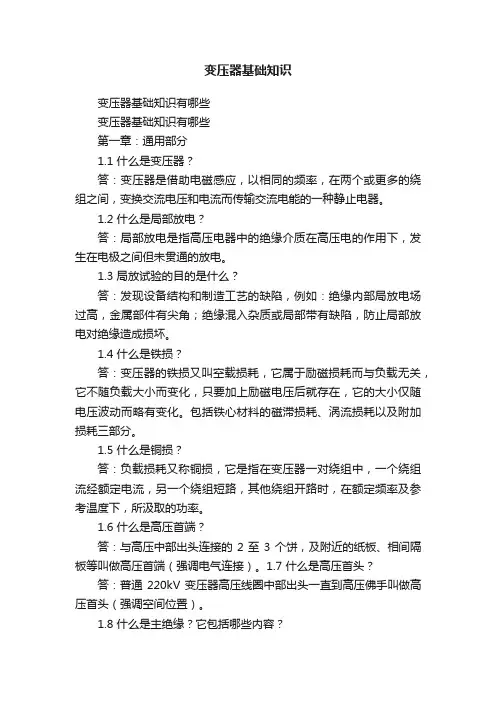

变压器基础知识变压器基础知识有哪些变压器基础知识有哪些第一章：通用部分1.1 什么是变压器？答：变压器是借助电磁感应，以相同的频率，在两个或更多的绕组之间，变换交流电压和电流而传输交流电能的一种静止电器。
1.2 什么是局部放电？答：局部放电是指高压电器中的绝缘介质在高压电的作用下，发生在电极之间但未贯通的放电。
1.3 局放试验的目的是什么？答：发现设备结构和制造工艺的缺陷，例如：绝缘内部局放电场过高，金属部件有尖角；绝缘混入杂质或局部带有缺陷，防止局部放电对绝缘造成损坏。
1.4 什么是铁损？答：变压器的铁损又叫空载损耗，它属于励磁损耗而与负载无关，它不随负载大小而变化，只要加上励磁电压后就存在，它的大小仅随电压波动而略有变化。
包括铁心材料的磁滞损耗、涡流损耗以及附加损耗三部分。
1.5 什么是铜损？答：负载损耗又称铜损，它是指在变压器一对绕组中，一个绕组流经额定电流，另一个绕组短路，其他绕组开路时，在额定频率及参考温度下，所汲取的功率。
1.6 什么是高压首端？答：与高压中部出头连接的2至3个饼，及附近的纸板、相间隔板等叫做高压首端（强调电气连接）。
1.7 什么是高压首头？答：普通220kV变压器高压线圈中部出头一直到高压佛手叫做高压首头（强调空间位置）。
1.8 什么是主绝缘？它包括哪些内容？答：主绝缘是指绕组（或引线）对地（如对铁轭及芯柱）、对其他绕组（或引线）之间的绝缘。
它包括：同柱各线圈间绝缘、距铁心柱和铁轭的绝缘、各相之间的绝缘、线圈与油箱的绝缘、引线距接地部分的绝缘、引线与其他线圈的绝缘、分接开关距地或其他线圈的绝缘、异相触头间的绝缘。
1.9 什么是纵绝缘？它包括哪些内容？答：纵绝缘是指同一绕组上各点（线匝、线饼、层间）之间或其相应引线之间以及分接开关各部分之间的绝缘。
它包括：桶式线圈的层间绝缘、饼式线圈的段间绝缘、导线线匝的匝间绝缘、同线圈引线间的绝缘、分接开关同触头间的绝缘。
1.10 高压试验有哪些？分别考核重点是什么？答：高压试验包含空载试验、负载试验、外施耐压试验、感应耐压试验、局部放电试验、雷电冲击试验。
关于变压器的基础知识变压器是一种电器设备，能够将交流电的电压变换为不同的电压。
在交流电路中，电压是不断地变化的，因此变压器是很常见的电气设备。
本文将介绍变压器的基础知识，包括其工作原理、种类、结构、应用和维护等。
一、工作原理变压器的工作原理基于电磁感应定律和法拉第电磁感应定律。
当变压器的原辅线圈接入电源时，电流会通过线圈，于是产生一个磁场。
这个磁场会穿过变压器的铁核心，并在另一个线圈内产生一个电流，从而获得变压器的输出电压。
变压器的工作原理可以用下面的方程式描述：$V_p / V_s = N_p / N_s$其中，$V_p$是输入电压，$V_s$是输出电压。
$N_p$是输入线圈的匝数，$N_s$是输出线圈的匝数。
换句话说，这个公式表明，变压器的输入电压和输出电压与线圈的匝数成反比。
二、种类根据结构和功能的不同，变压器分为以下几种类型：1、配电变压器：用于将高压输电线路上的电压转化为低压，以供居民生活和工业用电。
2、隔离变压器：用于隔离输入电源和输出负载，以防止电路之间的干扰和电击等问题。
3、焊接变压器：用于电焊机的电源供应，具有高电流和高温度的特点。
4、自耦变压器：同时用于输入和输出的变压器，经济实用。
5、反向变压器：电压变换比低于1:1。
三、结构变压器由以下几个主要部分组成：1、铁心：通常是一个包含多个薄层铁片的矩形构造。
铁片的多层结构可以减少铁心中的磁损耗和涡流损耗。
2、线圈：通常由铜线制成，长度和匝数根据需要决定。
线圈的结构分为单层式和多层式。
3、绝缘材料：通常是绝缘纸或塑料，可用于保护线圈和防止绕组之间的短路。
4、冷却系统：有效地散热并保持变压器的温度稳定。
四、应用变压器广泛应用于以下领域：1、家用电器，例如洗衣机、电视机、电脑等。
2、电力输配电系统，例如发电厂、变电站、轨道交通、机场等。
3、工业之中，例如钢铁、化工、矿山、印刷等。
五、维护变压器是精密设备，因此需要定期维护和检修以确保其安全可靠。

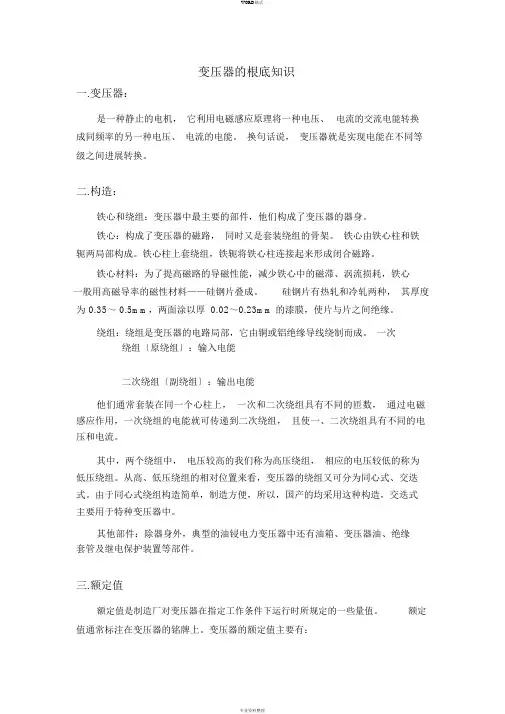

变压器的根底知识一.变压器：是一种静止的电机，它利用电磁感应原理将一种电压、电流的交流电能转换成同频率的另一种电压、电流的电能。
换句话说，变压器就是实现电能在不同等级之间进展转换。
二.构造：铁心和绕组：变压器中最主要的部件，他们构成了变压器的器身。
铁心：构成了变压器的磁路，同时又是套装绕组的骨架。
铁心由铁心柱和铁轭两局部构成。
铁心柱上套绕组，铁轭将铁心柱连接起来形成闭合磁路。
铁心材料：为了提高磁路的导磁性能，减少铁心中的磁滞、涡流损耗，铁心一般用高磁导率的磁性材料——硅钢片叠成。
硅钢片有热轧和冷轧两种，其厚度为0.35～ 0.5mm，两面涂以厚 0.02～0.23mm 的漆膜，使片与片之间绝缘。
绕组：绕组是变压器的电路局部，它由铜或铝绝缘导线绕制而成。
一次绕组〔原绕组〕：输入电能二次绕组〔副绕组〕：输出电能他们通常套装在同一个心柱上，一次和二次绕组具有不同的匝数，通过电磁感应作用，一次绕组的电能就可传递到二次绕组，且使一、二次绕组具有不同的电压和电流。
其中，两个绕组中，电压较高的我们称为高压绕组，相应的电压较低的称为低压绕组。
从高、低压绕组的相对位置来看，变压器的绕组又可分为同心式、交迭式。
由于同心式绕组构造简单，制造方便，所以，国产的均采用这种构造，交迭式主要用于特种变压器中。
其他部件：除器身外，典型的油锓电力变压器中还有油箱、变压器油、绝缘套管及继电保护装置等部件。
三.额定值额定值是制造厂对变压器在指定工作条件下运行时所规定的一些量值。
额定值通常标注在变压器的铭牌上。
变压器的额定值主要有：1.额定容量 S N额定容量是指额定运行时的视在功率。
以 VA 、kVA 或 MVA 表示。
由于变压器的效率很高，通常一、二次侧的额定容量设计成相等。
2.额定电压 U1N和 U2N正常运行时规定加在一次侧的端电压称为变压器一次侧的额定电压 U1N。
二次侧的额定电压 U2N是指变压器一次侧加额定电压时二次侧的空载电压。
变压器的基础知识变压器是一种电力传输和转换设备，广泛应用于电力系统中。
它通过电磁感应原理实现了电压的升降转换。
本文将介绍变压器的基础知识，包括工作原理、结构和应用等方面。
一、工作原理变压器的工作原理是基于电磁感应现象。
当变压器的一侧通以交流电流时，产生的交变磁场会穿过另一侧的线圈，从而在该线圈中感应出电动势。
根据楞次定律，感应电动势的大小与磁场的变化率成正比。
通过合理设计线圈的匝数比，可以实现输入端电压和输出端电压的升降转换。
二、结构组成变压器主要由铁心、一次线圈和二次线圈组成。
铁心是由高导磁率的硅钢片叠压而成，以提高磁通的传导效率。
一次线圈位于铁心的输入端，通以输入电流；二次线圈位于铁心的输出端，输出电流经由其流出。
通过铁心的引导和线圈的匝数比例，可以实现输入输出电压的转换。
三、工作模式根据输入输出电压的关系，变压器可分为升压变压器和降压变压器两种工作模式。
升压变压器将输入电压升高到输出电压，适用于输电线路中远距离输送电能；降压变压器将输入电压降低到输出电压，适用于家庭和工业用电。
四、应用领域变压器被广泛应用于电力系统中。
在输电过程中，变压器起到调整电压、降低线路损耗和提高传输效率的作用。
在家庭和工业用电中，变压器被用于将高电压的输电线路电压降低到安全可靠的电压，以供给各类电器设备使用。
此外，变压器还应用于电力设备的测试、实验和研究等领域。
五、常见问题1. 变压器有哪些常见故障？常见的变压器故障包括短路故障、绝缘损坏、线圈过热和冷却系统故障等。
2. 变压器的效率如何衡量？变压器的效率可以通过输入功率和输出功率的比值来衡量，通常以百分比形式表示。
3. 变压器的额定容量是什么意思？变压器的额定容量是指其设计和制造时可以连续运行的功率上限，通常以千伏安（kVA）为单位。
六、总结变压器是电力系统中不可或缺的设备，通过电磁感应原理实现了电压的升降转换。
它具有结构简单、工作可靠、效率高等优点，被广泛应用于输电和配电系统中。

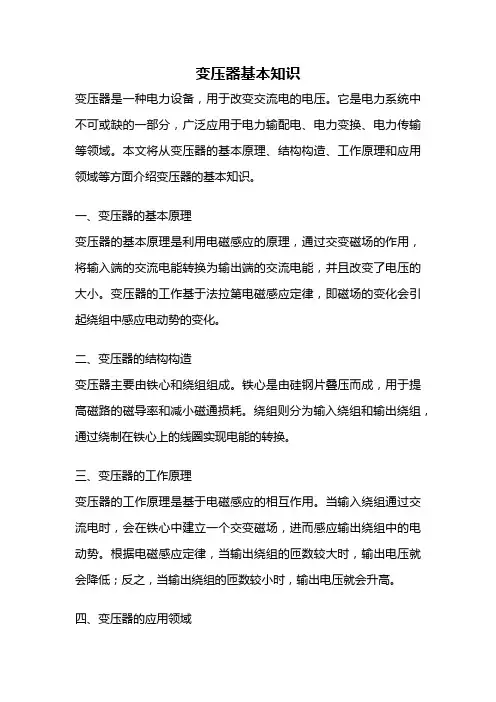

变压器基本知识变压器是一种电力设备，用于改变交流电的电压。
它是电力系统中不可或缺的一部分，广泛应用于电力输配电、电力变换、电力传输等领域。
本文将从变压器的基本原理、结构构造、工作原理和应用领域等方面介绍变压器的基本知识。
一、变压器的基本原理变压器的基本原理是利用电磁感应的原理，通过交变磁场的作用，将输入端的交流电能转换为输出端的交流电能，并且改变了电压的大小。
变压器的工作基于法拉第电磁感应定律，即磁场的变化会引起绕组中感应电动势的变化。
二、变压器的结构构造变压器主要由铁心和绕组组成。
铁心是由硅钢片叠压而成，用于提高磁路的磁导率和减小磁通损耗。
绕组则分为输入绕组和输出绕组，通过绕制在铁心上的线圈实现电能的转换。
三、变压器的工作原理变压器的工作原理是基于电磁感应的相互作用。
当输入绕组通过交流电时，会在铁心中建立一个交变磁场，进而感应输出绕组中的电动势。
根据电磁感应定律，当输出绕组的匝数较大时，输出电压就会降低；反之，当输出绕组的匝数较小时，输出电压就会升高。
四、变压器的应用领域变压器广泛应用于电力输配电、电力变换、电力传输等领域。
在电力输配电中，变压器起到调节电压的作用，将高电压输电线路上的电能通过变压器降压为适合家庭和工业用电的低电压。
在电力变换中，变压器用于将交流电转换为直流电，满足不同电器设备的供电需求。
在电力传输中，变压器则用于提高输电效率，减小线路损耗。
总结：本文从变压器的基本原理、结构构造、工作原理和应用领域等方面介绍了变压器的基本知识。
变压器作为电力系统中不可或缺的一部分，其重要性不言而喻。
希望通过本文的介绍，读者能够对变压器有更深入的了解，并能够在实际应用中灵活运用变压器的知识。
电力变压器知识点总结大全一、电力变压器的基本原理1. 电力变压器的定义电力变压器是一种用于改变交流电压大小的电气设备，它通过电磁感应原理来实现输入和输出电压之间的变换。
2. 电力变压器的基本结构电力变压器由铁芯、初级绕组和次级绕组组成。
铁芯通常由硅钢片堆叠而成，以提高磁路的磁导率，从而减小损耗。
3. 电力变压器的工作原理当交流电流通过初级绕组时，产生的磁场会在铁芯中感应出次级绕组中的电动势，从而实现电压的变换。
4. 电压变比电力变压器的变比是指次级侧电压与初级侧电压之比，通常用K表示。
变比K=U2/U1，其中U2为次级侧电压，U1为初级侧电压。
5. 变压器的损耗电力变压器的损耗主要包括铁芯损耗和铜损耗。
铁芯损耗是由于铁芯在磁化和去磁化过程中产生的能量损失，而铜损耗是由于绕组中电流通过导线产生的焦耳热引起的损耗。
6. 电力变压器的额定容量电力变压器的额定容量是指其能够持续运行的最大功率，通常用千伏安（kVA）为单位。
二、电力变压器的分类1. 按变压器结构分类（1）壳式变压器：铁芯和绕组都装在金属壳体中，适用于较小的变压器。
（2）油浸式变压器：铁芯和绕组浸泡在绝缘油中，主要用于大型变压器。
（3）干式变压器：铁芯和绕组使用绝缘材料进行绝缘，不需要使用绝缘油，适用于一些特殊场合。
2. 按变压器用途分类（1）配电变压器：用于改变配电系统中的电压大小，将高压电流降压到低压电流。
（2）整流变压器：用于整流设备中，将交流电压变为直流电压。
（3）隔离变压器：用于隔离电路，起到电气绝缘和电流传输作用。
3. 按变压器的配置分类（1）三相变压器：包括三相三线及三相四线变压器。
（2）单相变压器：只有一个次级绕组的变压器。
三、电力变压器的性能指标1. 额定容量：变压器能够持续运行的最大功率，通常以kVA为单位。
2. 额定电压：变压器的额定电压是指其标称电压，通常包括初级和次级两个数值。
3. 短路阻抗：变压器的短路阻抗是指其在短路条件下的阻抗大小，通常用百分比表示。
