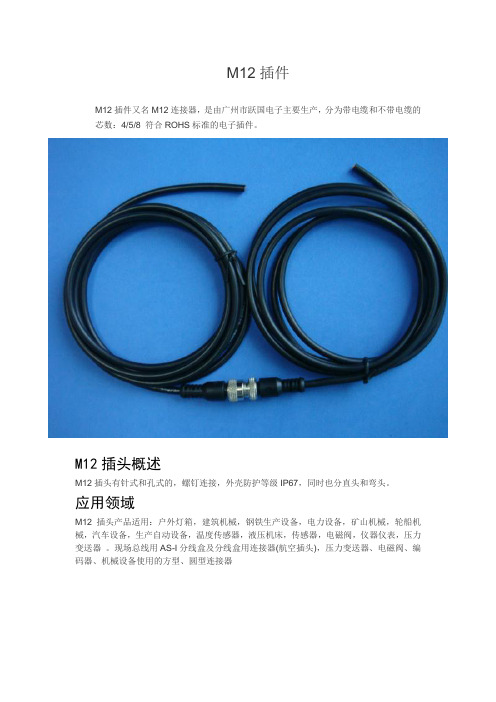

M12插件
M12插件又名M12连接器，是由广州市跃国电子主要生产，分为带电缆和不带电缆的芯数：4/5/8 符合ROHS标准的电子插件。

M12插头概述
M12插头有针式和孔式的，螺钉连接，外壳防护等级IP67，同时也分直头和弯头。

应用领域
M12插头产品适用：户外灯箱，建筑机械，钢铁生产设备，电力设备，矿山机械，轮船机械，汽车设备，生产自动设备，温度传感器，液压机床，传感器，电磁阀，仪器仪表，压力变送器。

现场总线用AS-I分线盒及分线盒用连接器(航空插头)，压力变送器、电磁阀、编码器、机械设备使用的方型、圆型连接器。

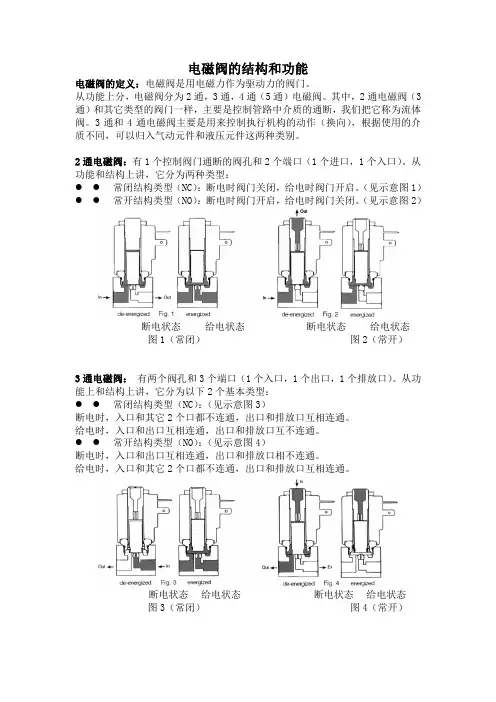

电磁阀的结构和功能电磁阀的定义：电磁阀是用电磁力作为驱动力的阀门。

从功能上分，电磁阀分为2通，3通，4通（5通）电磁阀。

其中，2通电磁阀（3通）和其它类型的阀门一样，主要是控制管路中介质的通断，我们把它称为流体阀。

3通和4通电磁阀主要是用来控制执行机构的动作（换向），根据使用的介质不同，可以归入气动元件和液压元件这两种类别。

2通电磁阀：有1个控制阀门通断的阀孔和2个端口（1个进口，1个入口）。

从功能和结构上讲，它分为两种类型：●●常闭结构类型（NC）：断电时阀门关闭，给电时阀门开启。

（见示意图1）●●常开结构类型（NO）：断电时阀门开启，给电时阀门关闭。

（见示意图2）断电状态给电状态断电状态给电状态图1（常闭）图2（常开）3通电磁阀：有两个阀孔和3个端口（1个入口，1个出口，1个排放口）。

从功能上和结构上讲，它分为以下2个基本类型：●●常闭结构类型（NC）：（见示意图3）断电时，入口和其它2个口都不连通，出口和排放口互相连通。

给电时，入口和出口互相连通，出口和排放口互不连通。

●●常开结构类型（NO）：（见示意图4）断电时，入口和出口互相连通，出口和排放口相不连通。

给电时，入口和其它2个口都不连通，出口和排放口互相连通。

断电状态给电状态断电状态给电状态图3（常闭）图4（常开）3通电磁阀也可以实现以下2个非标准功能：分流功能：1个入口，2个出口。

（见示意图5）合流功能：2个入口。

1个出口。

（见示意图6）断电状态给电状态断电状态给电状态图5（合流）图6（分流）电磁阀的类型和工作原理一个电磁阀基本由以下2个基本功能单元组成：1．1．执行器部分：主要由电磁线圈，电磁管和活动的电磁芯组成。

2．2．阀体部分：主要由带有孔的阀体（1个或几个孔），活塞或膜片，弹簧等组成。

电磁阀线圈的通电和断电会带动电磁芯的移动或回落，致使阀门内部流路发生变化，从而直接或间接的导致阀门的开启和关闭。

从工作原理上分，电磁阀分为三种类型（以下说明依据2通常闭电磁阀来说明）：1．1．直动式电磁阀通电时，直动式电磁阀直接依靠电磁力把阀芯从阀座上提起，阀门开启。

派克各式电磁阀及原理介绍派克各式电磁阀及原理介绍上海维特锐专业从事各种国外工控自动化产品的进口贸易。

主要经营品牌如下：德国品牌：KRACHT 克拉克、VSE 威士、HYDAC贺德克、BUCHER布赫、P+F 倍加福FESTO 费斯托、IFM 易福门、SIEMENS 西门子、SICK 施克、TURCK图尔克、E+H 恩德斯豪斯、 LEUZE 劳易测、巴士德Barksdale、德国PLATING ELECTRONIC、 KOBOLD 科宝、巴鲁夫BALLUFF、海隆HERION 、HEIDENHAIN海德汉、HAWE哈威美国品牌：PARKER 派克、ASCO 阿斯卡、美国 ACE、VICKERS 威格士、MAC、葆德BALDOR、MOOG穆格、NUMATICS 纽曼帝克、JOUCOMATIC 捷高意大利品牌：ATOS 阿托斯、VESTA维斯塔、CAMOZZI 康茂盛、迪普马duplomatic 英国品牌：牛顿NEWTONS4TH日本品牌：SMC、CKD 喜开理、油研 YUKEN、NACHI 不二越TAIYO 太阳铁工、SUNX 神视、DAIKIN 大金液压KEYENCE 基恩士、OMRON 欧姆龙、KOGANEI 小金井派克各式电磁阀及原理介绍派克电磁阀是由电磁线圈和磁芯组成，是一个含有一个或几个孔的阀门。

当线圈通电或断开时，磁芯的操作将导致流体通过阀体或被切断，以便改变流体的方向。

电磁阀的电磁部件由固定铁芯、移动铁芯、线圈等组成。

阀体由滑动阀芯、滑动阀套、弹簧座等组成。

电磁线圈直接安装在阀体上，阀体密封在密封管中。

形成一个简单而紧凑的组合。

我们生产中常用的电磁阀有二位三环、二位四环、二位五环等。

这里我们首先谈一下二的含义：对于电磁阀是带电的和功率损失的，对于阀门的控制是开闭的。

它由阀体、阀盖、电磁元件、弹簧和密封结构等组成。

动铁芯底部的密封块借助弹簧压力关闭阀体进气口。

通电后，电磁铁被吸入，动铁芯上部的弹簧密封块封闭出风口，气流从进气口进入膜头，起到控制作用。

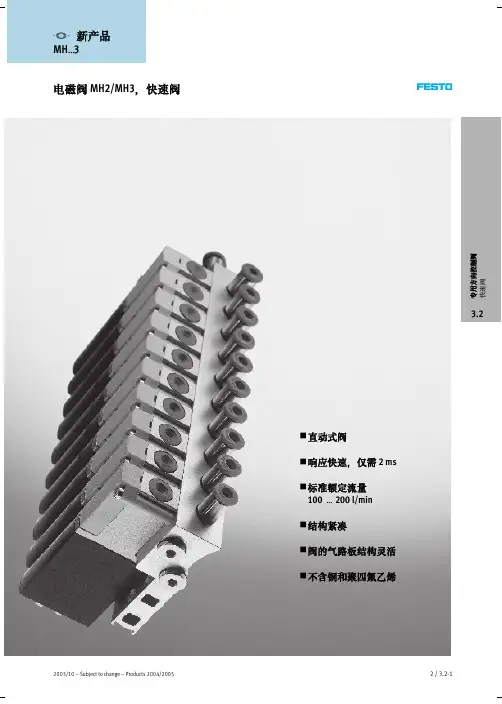

电磁阀MH2/MH3，快速阀直动式阀响应快速，仅需2ms 标准额定流量100…200l/min 结构紧凑阀的气路板结构灵活 不含铜和聚四氟乙烯专用方向控制阀快速阀3.2安装更快速新型快速阀具有专用的仿真软件包，因此从选型阶段就可节省时间。

选用带保护套（IP40/65）的预装配电缆或带M8接头的电缆来连接阀岛的多针分配器或输出模块，可大大缩短安装时间。

PRS气路板上可安装多达10个经过测试的预装配阀。

切换时间更短24V DC时，无需“外部过激励”切换时间小于2ms。

几毫秒之后，集成电路降低了功耗并确保100%的通电持续率。

因此，可通过PLC的标准输出（24V DC/1A）进行简单直接的控制。

即使是连续使用和三班操作，其切换时间的误差小于0.2ms。

非常适用于如对医药产品进行粘结或定量给料等应用场合。

品种多样，非常灵活对电子行业、轻型装配行业和医药工程而言，MH2/MH3的另一个优点是具有多种派生型。

若需切换时间为7ms，用于空间狭小的环境中，则采用便捷连接技术（IP40）的派生型是最佳选择。

您可选择水平安装或从顶部安装，可选用快插式或带SUB-D插头的气路板派生型，也可自由选择工作电压：5，12或24V DC。

快速阀：不仅是快速切换快速切换的专家，响应时间仅为2ms新一代24V DC阀真正的卓越之处在于切换快速：切换时间仅为2 ms，循环时间极短，可创造足够的生产力储备，重复精度高，误差小于0.2ms。

快速阀能够很容易地改进现有的或新设计的设备。

由于结构紧凑，因此底座安装阀的安装密度很大。

在振动控制系统中通过空气喷流进行分类操作时，或进行粘结、定量给料和包装时，快速阀是必不可少的，当然它们也适用于真空应用场合。

专用方向控制阀快速阀3.2电磁阀MH2，快速阀产品范围一览1)只有在电压为24V DC 、带插片或成型电缆时，响应时间为2ms 2)堵住气口1或3时可用作两位两通阀专用方向控制阀快速阀3.2电磁阀MH3，快速阀产品范围一览1)堵住气口1或3时可用作两位两通阀专用方向控制阀快速阀3.2电磁阀MH2，快速阀型号代码MHP2–M5H–3/2–O–M5–TC阀系列MH小型快速阀结构特点E 单个阀P 半管式阀A 底座安装阀规格2流量100l/min 驱动系统M电磁线圈，切换响应时间7ms S2ms工作电压45V DC 512V DC 124V DC手控工具H 复位阀功能3/2两位三通阀原始位置G 常闭O 常开气接口2公称通径2mm M5螺纹M5M7螺纹M7QS4快插接头，用于外径为4mm 的气管电接口插片，用于插座KMYZ-…K 成型电缆，长2.5mHC 后侧插头接口，用于插座KMH TC 顶部插头接口，用于插座KMH PI底部插头接口，用于快插接头-H-注意可通过MH2模块化产品系统来配置和订购其它派生型和附件 2/3.2-32专用方向控制阀快速阀3.2电磁阀MHE2，快速阀外围元件一览–单个阀接口，带插片接口，带成型电缆附件简要说明 页码1单个阀MHE2-…带插片2/3.2-82单个阀MHE2-…-K带成型电缆2/3.2-8 3带电缆插座KMYZ-3（IP65）带LED和PUR电缆2/3.2-384带电缆插座KMYZ-3（IP65）带LED,PUR电缆和M8插头2/3.2-38 5带电缆插座KMYZ-4（IP40）带PVC电缆2/3.2-38 6安装支架MHE2-BG-L–2/3.2-107快插接头QS用于连接具有标准外径的压缩空气气管，符合CETOP RP54P标准第3册8消声器UC 安装在排气口第3册专用方向控制阀快速阀3.2电磁阀MHE2，快速阀技术参数–单个阀主要技术参数阀功能两位三通，单电控1)结构特点提动圆片座阀密封原理软性密封驱动方式电驱动控制方式直动式流动方向单向排气功能带流量控制手控装置复位安装位置任意位置阀位尺寸[mm]14公称通径[mm]2标准额定流量[l/min]100安装方式通孔安装连接螺纹M7气接口快插接头，用于外径为4mm 的气管产品重量[g]501)堵住气口1或3时可用作两位两通阀工作和环境条件工作介质过滤压缩空气，润滑或未润滑，过滤等级40µ真空，过滤等级40µ工作压力范围[bar]–0.9...+8环境温度[°C]–5...+40（100%通电持续率）介质温度[°C]–5...+40（100%通电持续率）耐腐蚀等级CRC 1)11)耐腐蚀等级1，符合Festo 940070标准元件只需具备低度耐腐蚀能力。

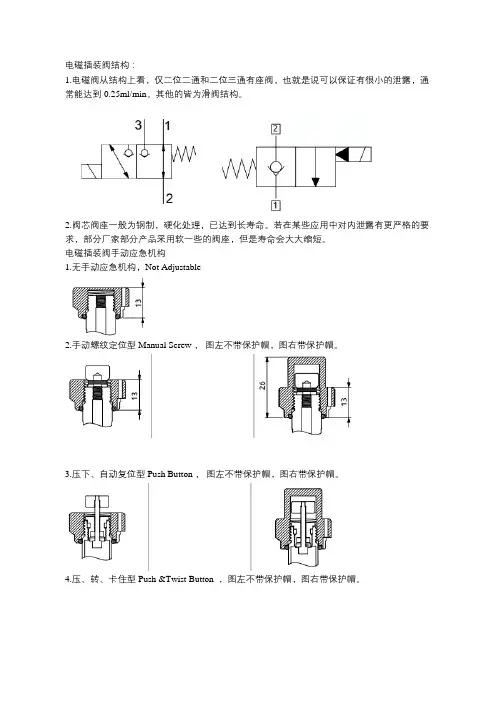

电磁插装阀结构：1.电磁阀从结构上看，仅二位二通和二位三通有座阀，也就是说可以保证有很小的泄露，通常能达到0.25ml/min。

其他的皆为滑阀结构。

2.阀芯阀座一般为钢制，硬化处理，已达到长寿命。

若在某些应用中对内泄露有更严格的要求，部分厂家部分产品采用软一些的阀座，但是寿命会大大缩短。

电磁插装阀手动应急机构1.无手动应急机构，Not Adjustable2.手动螺纹定位型 Manual Screw ，图左不带保护帽，图右带保护帽。

3.压下、自动复位型 Push Button ，图左不带保护帽，图右带保护帽。

4.压、转、卡住型 Push &Twist Button ，图左不带保护帽，图右带保护帽。

下图为实物图片电磁插装阀参数1.名义流量：很多电磁阀产品样本中给出的在一定压差（5bar、7bar、10bar）下的流量。

这个参数价值比较有限，不同流通压力损失常常不同，无法判断具体根据那一条曲线判断。

而且能否可靠的切换和工作，要去查样本上给出的工作范围曲线。

2.工作范围每一个电磁阀都有一个工作范围曲线，如果实际参数超过此范围，切换速度可能缓慢，甚至根本无法切换。

电磁阀样本中给出的工作范围曲线一般都是在理想的实验室条件给出的，油温40℃，粘度32mm²/s，输入电压为额定电压的90%。

若实际工作条件波动较大时，应选的保守些。

插装阀孔型市面上的螺纹插装阀，不同品牌采用不同孔型，安装通常无法实现互换。

目前主要常用孔型有三种，ISO7798、SAE、SUN。

ISO7798是国际标准化组织制定的，该标准面世以来并没有得到市场上大量推广，匹配厂家不多，其中瑞士Wandfluh采用此标准。

SAE标准得到了众多厂商支持，如HF、Parker、HBS、VIS-hydraulics等等。

Sunhydraulics推出自己的孔型系列，并在市场上得到大量应用，如IntegratedHydraulics、SterlingHydraulics、Commandcontrols等等。

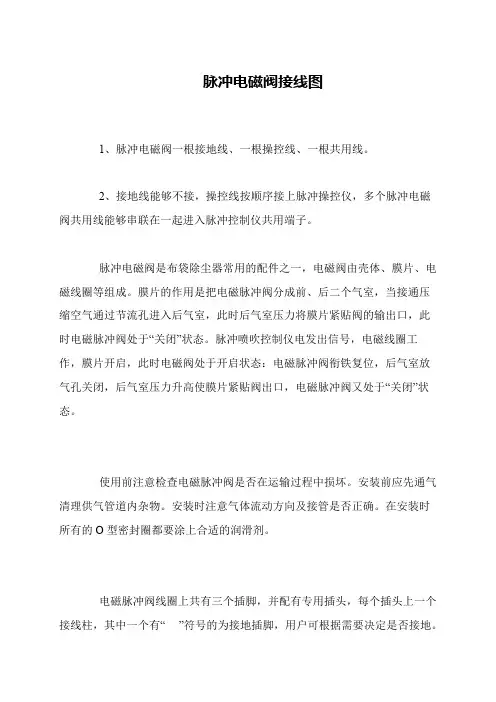

脉冲电磁阀接线图
1、脉冲电磁阀一根接地线、一根操控线、一根共用线。

2、接地线能够不接，操控线按顺序接上脉冲操控仪，多个脉冲电磁阀共用线能够串联在一起进入脉冲控制仪共用端子。

脉冲电磁阀是布袋除尘器常用的配件之一，电磁阀由壳体、膜片、电磁线圈等组成。

膜片的作用是把电磁脉冲阀分成前、后二个气室，当接通压缩空气通过节流孔进入后气室，此时后气室压力将膜片紧贴阀的输出口，此时电磁脉冲阀处于“关闭”状态。

脉冲喷吹控制仪电发出信号，电磁线圈工
作，膜片开启，此时电磁阀处于开启状态：电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，电磁脉冲阀又处于“关闭”状态。

使用前注意检查电磁脉冲阀是否在运输过程中损坏。

安装前应先通气清理供气管道内杂物。

安装时注意气体流动方向及接管是否正确。

在安装时所有的O型密封圈都要涂上合适的润滑剂。

电磁脉冲阀线圈上共有三个插脚，并配有专用插头，每个插头上一个接线柱，其中一个有“ ”符号的为接地插脚，用户可根据需要决定是否接地。
