消防管道颜色规范消防管道颜色规范是为了标识和辨别消防设施管道，便于人们在紧急情况下快速辨认和使用。
以下是消防管道颜色规范的详细说明。
1. 灭火器管道：常用颜色为红色。
这是因为红色是警示色，具有醒目的作用，能够迅速吸引人们的注意力。
红色的灭火器管道通常用来引导人们找到灭火器，并在紧急情况下使用。
2. 水源管道：常用颜色为蓝色。
蓝色代表水，使用蓝色标识水源管道可以使人们迅速辨认出管道中流动的是水。
这样，在火灾或紧急事故发生时，人们可以迅速找到水源进行灭火或应急处理。
3. 污水管道：常用颜色为黄色。
黄色常用于表示危险或警示，使用黄色标识污水管道可以让人们知道管道中流动的是污水，提醒注意避免接触和污染。
4. 气体管道：常用颜色为绿色。
绿色通常用于表示气体或化学物质，标识绿色的气体管道可以让人们知道管道中流动的是气体，提醒注意防止泄漏和爆炸等危险情况。
5. 蒸汽管道：常用颜色为白色。
白色常用于表示蒸汽或高温物质，蒸汽管道通常用白色进行标识，以防止人们因接触高温管道而受伤。
6. 其他管道：对于其他类型的管道，可以使用黄色和黑色相间的条纹进行标识。
这种颜色组合可以产生明显的对比效果，使管道在背景中更加突出，方便人们迅速识别。
除了颜色的标识规范，还需要注意以下几个方面：1. 标识清晰明确：标识应该清晰、明确，以便人们迅速识别和辨认。
标识应该进行定期维护和更新，防止因磨损或褪色导致识别困难。
2. 标识位置准确：标识应该放置在与管道相连的位置，以便人们能够直观地找到管道并辨认其用途。
标识应该在管道的起点和终点部位都进行标注。
3. 标识图案标准：标识图案应该遵循国家和地方标准，确保与其他设施的标识一致性，以减少混淆和误解。
消防管道颜色规范的实施可以提高消防设施的可视性和辨识度，增强人们的消防意识和应急反应能力，从而有效减少火灾和事故带来的损失。
因此，遵循消防管道颜色规范是非常重要的。
各类管道用色标准
全厂栏杆采用黄黑相间的标识色，黑色统一为30cm，黄色为40cm。
涂刷不允许存在漏刷，流挂，露底或皱皮等缺陷，黄黑漆间整齐连续。
GB八种管道色常用介质名称涂色管道注字注字颜色
1.空气浅灰 1.工业水绿上（下）水白
2.氧气淡蓝 2.井水绿井水白
3.其他液体黑色 3.生活水绿生活水白
4.可燃液体棕色 4.过滤水绿过滤水白
5.酸或碱紫色 5.循环上（下）水绿循环水白
6.气体中黄 6.软化水绿软化水白
7.水蒸气大红7.清净下水绿清净下水白
8.水艳绿8.热循环水暗红热循环水白
9.消防水绿消防水红
10.消防泡沫红消防泡沫白
11.冷冻水淡绿冷冻水红
12.冷冻盐水淡绿冷冻盐水。
管道防腐及油漆：1．在涂刷底漆前，应清除表面的灰尘、污垢、锈斑、焊渣等物。
涂刷油漆厚度应均匀，不得有脱皮、起泡、流淌和漏涂现象。
2．溢、泄水管外壁刷蓝色调和漆二道。
3．雨水管外壁刷白色调和漆二道。
4．压力排水管外壁刷灰色调和漆二道。
5．消火栓管刷樟丹二道，红色调和漆二道。
自动喷水管刷樟丹二道，红色黄环调和漆二道。
6．管道支架除锈后刷樟丹二道，灰色调和漆二道。
但铜管应在管道与支架之间加橡胶垫隔绝。
7．钢筋混凝土水池内壁做三层玻璃布，并要求一层玻璃布一层无毒环氧树脂交错施工，其粘接应密实无空隙，然后再刷无毒瓷釉防腐涂料；水池内的管道、爬梯及附配件刷无毒瓷釉防腐涂料。
管道涂颜色及标识规范两个相关资料：1：《工业管道的基本识别色、识别符号和安全标识》(GB 7231－2003)工业管道的基本识别色、识别符号和安全标识(GB 7231－2003)国家标准局批准2003－10－01实施本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。
本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。
本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。
为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。
本标准的附录A是标准的附录。
本标准自实施之日起，代替GB 7231-1987。
本标准由国家经济贸易委员会安全生产局提出和归口。
本标准负责起草单位：上海市劳动保护科学研究所。
本标准参加起草单位：上海氯碱化工股份有限公司。
本标准主要起草人：沈国定、郑宝琴、吴高兴。
1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。
本标准适用于工业生产中非地下埋没的气体和液体的输送管道。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

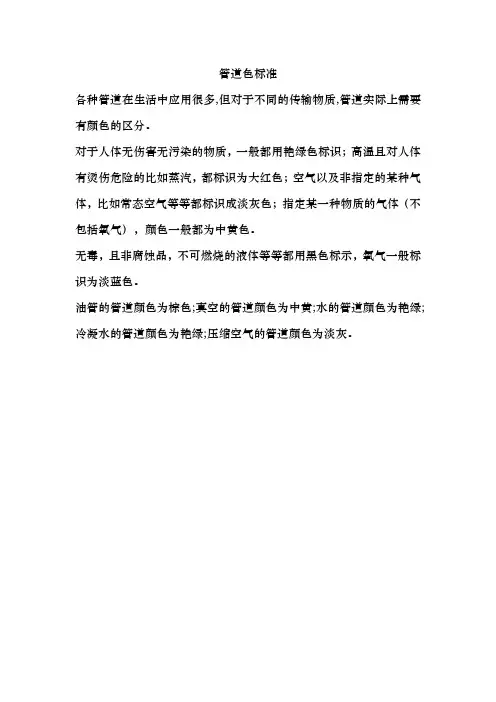

管道色标准
各种管道在生活中应用很多,但对于不同的传输物质,管道实际上需要有颜色的区分。
对于人体无伤害无污染的物质，一般都用艳绿色标识；高温且对人体有烫伤危险的比如蒸汽，都标识为大红色；空气以及非指定的某种气体，比如常态空气等等都标识成淡灰色；指定某一种物质的气体（不包括氧气），颜色一般都为中黄色。
无毒，且非腐蚀品，不可燃烧的液体等等都用黑色标示，氧气一般标识为淡蓝色。
油管的管道颜色为棕色;真空的管道颜色为中黄;水的管道颜色为艳绿;冷凝水的管道颜色为艳绿;压缩空气的管道颜色为淡灰。

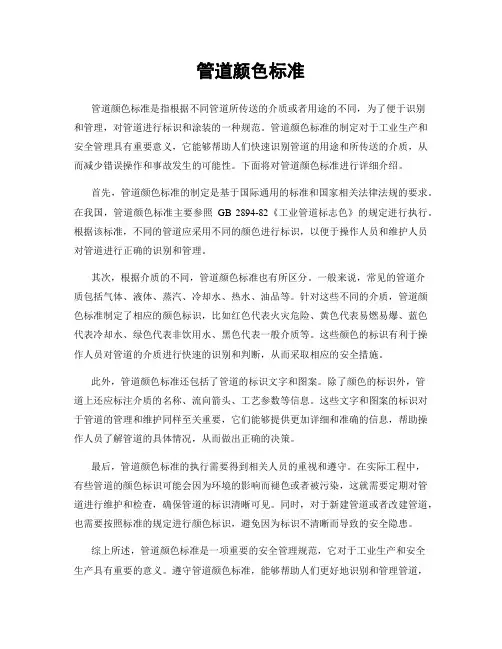

管道颜色标准管道颜色标准是指根据不同管道所传送的介质或者用途的不同，为了便于识别和管理，对管道进行标识和涂装的一种规范。
管道颜色标准的制定对于工业生产和安全管理具有重要意义，它能够帮助人们快速识别管道的用途和所传送的介质，从而减少错误操作和事故发生的可能性。
下面将对管道颜色标准进行详细介绍。
首先，管道颜色标准的制定是基于国际通用的标准和国家相关法律法规的要求。
在我国，管道颜色标准主要参照GB 2894-82《工业管道标志色》的规定进行执行。
根据该标准，不同的管道应采用不同的颜色进行标识，以便于操作人员和维护人员对管道进行正确的识别和管理。
其次，根据介质的不同，管道颜色标准也有所区分。
一般来说，常见的管道介质包括气体、液体、蒸汽、冷却水、热水、油品等。
针对这些不同的介质，管道颜色标准制定了相应的颜色标识，比如红色代表火灾危险、黄色代表易燃易爆、蓝色代表冷却水、绿色代表非饮用水、黑色代表一般介质等。
这些颜色的标识有利于操作人员对管道的介质进行快速的识别和判断，从而采取相应的安全措施。
此外，管道颜色标准还包括了管道的标识文字和图案。
除了颜色的标识外，管道上还应标注介质的名称、流向箭头、工艺参数等信息。
这些文字和图案的标识对于管道的管理和维护同样至关重要，它们能够提供更加详细和准确的信息，帮助操作人员了解管道的具体情况，从而做出正确的决策。
最后，管道颜色标准的执行需要得到相关人员的重视和遵守。
在实际工程中，有些管道的颜色标识可能会因为环境的影响而褪色或者被污染，这就需要定期对管道进行维护和检查，确保管道的标识清晰可见。
同时，对于新建管道或者改建管道，也需要按照标准的规定进行颜色标识，避免因为标识不清晰而导致的安全隐患。
综上所述，管道颜色标准是一项重要的安全管理规范，它对于工业生产和安全生产具有重要的意义。
遵守管道颜色标准，能够帮助人们更好地识别和管理管道，减少操作失误和事故发生的可能性，保障工作人员的生命财产安全。
化工管道颜色标准对照表
在所有工程领域，安全性至关重要。
当使用化工产品和存储设备时，特别是当有物质在管道中流动时，化工管道颜色标准对照表是一个必须掌握的基础知识。
为了保护工人和其他相关成员的安全，标准的化工管道颜色标准对照表在现场中得到了广泛的应用。
化工管道颜色标准对照表的目的是通过颜色来确定管道中正在流动的液体或气体是什么，可以确保安全人员正确操作，以防止可能的危害。
在国外，国际标准的化工管道颜色标准主要以红、白、蓝、绿、黄、黑、橙、紫等颜色划分为化工产品、无机酸、有机酸、氨、烷基化合物、柠檬酸等物质，具体如下：
红色：一般用于化工产品，如油漆、油墨、胶等；
白色：用于无机酸，如盐酸、硝酸、硫酸等；
蓝色：用于有机酸，如乙酸、丙酸、乳酸等；
绿色：用于氨水、氯化氨、碳酸氢钠等；
黄色：用于烷基化合物，如汽油、润滑油、柴油等；
黑色：用于柠檬酸、乙醇、植物油等；
橙色：用于水泥、白炭酸；
紫色：用于重氮化合物、硫酸镁等。
此外，绿色也可以用于氯化钠、石灰水等产品，橙色也可以标记为甲醇、乙醇、吡咯烷酮等。
除了上面的标准颜色外，根据不同的行业、国家、地区，还有其
他一些颜色，如灰、紫、原色或者特定标记等，用于标记特定的化工产品，以提醒安全人员注意警惕。
化工管道颜色标准对照表不仅是确定流动物质的重要参考，也是进行安全操作时必不可少的依据。
只有通过对表中提供的颜色，熟悉物质对应标准，才能确保现场安全操作。
管道的表面色应按HG20679-90《化工设备、管道外防腐设计规定》或SH3043-2003《石油化工企业设备管道表面色和标志》选用。
地上管道的表面色可按下表选择：
2）管道上的标志色应在工程设计中另行规定。
色环不应过于复杂，只允许在重要的管道上加色环；
3）管道上的阀门、小型设备的表面色可按下表选择：
管道上的阀门、小型设备表面色
管道等级号一般由3个单元组成。
管道类别：W——无缝钢管Y——直缝钢管L——螺旋钢管
管道材料类别：
A——铸铁
B——碳钢
C——普通低合金钢
D——合金钢
E——不锈钢
F——有色金属
G——非金属
H——衬里及内防腐。
制冷管道颜色标准分为美国标准和国际标准，具体如下：美国标准：
1. 白色：制冷剂通常使用的颜色。
2. 黑色：吸收剂通常使用的颜色。
3. 绿色：代表管道空气或氮气。
4. 黄色：用于表示防腐剂的使用。
5. 橙色：表示管道内含有危险的毒性物质。
6. 红色：表示管道内含有危险的易燃物质。
7. 紫色：表示管道内含有危险的腐蚀性物质。
国际标准：
1. 白色：表示制冷剂管道。
2. 黄色：表示压缩空气或惰性气体管道。
3. 绿色：表示氧气管道。
4. 红色：表示危险气体管道。
5. 蓝色：表示水管道。
6. 紫色：表示火灾灭火器具管道。
在进行制冷供液管道颜色表示时，需要注意以下事项：
1. 颜色要明显，标识要清晰，不应该存在混淆的现象。
2. 标识文字要清晰、简洁、易懂。
3. 管道涂色需要定期检查，以确保涂色的清晰和明显。
管道防腐及油漆：1．在涂刷底漆前，应清除表面的灰尘、污垢、锈斑、焊渣等物。
涂刷油漆厚度应均匀，不得有脱皮、起泡、流淌和漏涂现象。
2．溢、泄水管外壁刷蓝色调和漆二道。
3．雨水管外壁刷白色调和漆二道。
4．压力排水管外壁刷灰色调和漆二道。
5．消火栓管刷樟丹二道，红色调和漆二道。
自动喷水管刷樟丹二道，红色黄环调和漆二道。
6．管道支架除锈后刷樟丹二道，灰色调和漆二道。
但铜管应在管道与支架之间加橡胶垫隔绝。
7．钢筋混凝土水池内壁做三层玻璃布，并要求一层玻璃布一层无毒环氧树脂交错施工，其粘接应密实无空隙，然后再刷无毒瓷釉防腐涂料；水池内的管道、爬梯及附配件刷无毒瓷釉防腐涂料。
管道涂颜色及标识规范两个相关资料：1：《工业管道的基本识别色、识别符号和安全标识》(GB 7231－2003)工业管道的基本识别色、识别符号和安全标识(GB 7231－2003)国家标准局批准2003－10－01实施本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。
本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。
本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。
为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。
本标准的附录A是标准的附录。
本标准自实施之日起，代替GB 7231-1987。
本标准由国家经济贸易委员会安全生产局提出和归口。
本标准负责起草单位：上海市劳动保护科学研究所。
本标准参加起草单位：上海氯碱化工股份有限公司。
本标准主要起草人：沈国定、郑宝琴、吴高兴。
1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。
本标准适用于工业生产中非地下埋没的气体和液体的输送管道。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
