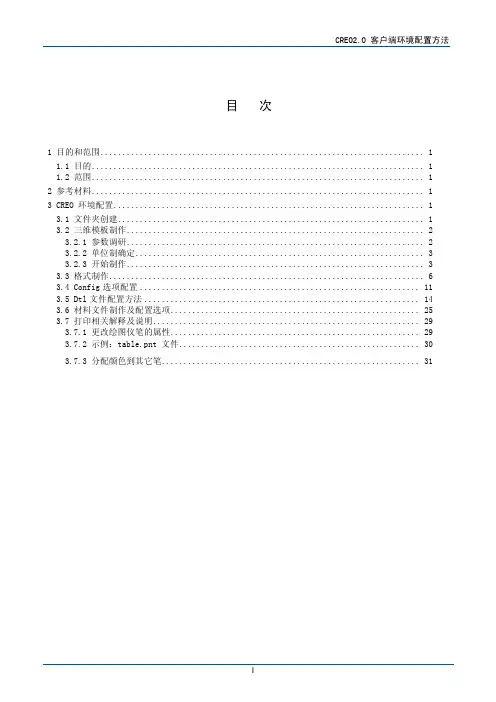

目次1 目的和范围 (1)1.1 目的 (1)1.2 范围 (1)2 参考材料 (1)3 CREO 环境配置 (1)3.1 文件夹创建 (1)3.2 三维模板制作 (2)3.2.1 参数调研 (2)3.2.2 单位制确定 (3)3.2.3 开始制作 (3)3.3 格式制作 (6)3.4 Config选项配置 (11)3.5 Dtl文件配置方法 (14)3.6 材料文件制作及配置选项 (25)3.7 打印相关解释及说明 (29)3.7.1 更改绘图仪笔的属性 (29)3.7.2 示例：table.pnt 文件 (30)3.7.3 分配颜色到其它笔 (31)目的和范围目的指导CREO平台管理人员配置及维护CREO客户端环境范围使用于天和众邦CREO平台管理人员参考材料CREO 环境配置文件夹创建为了方便管理CREO的环境配置文件，我们将不同的配置文件进行分类放入不同的文件夹，所以在做配置之前我们需要创建文件夹。

如下图所示，我们可以创建一个名为< THZB_Config >的文件夹，并在这个文件夹下根据具体需要创建如下图所示一系列文件夹。

三维模板制作参数调研三维模板和工程图格式关联非常大，所以在制作三维模板之前我们需要根据预期工程图效果定义需要在三维模板里面添加的参数。

根据天和众邦的实际情况我们需要的参数如下。

单位制确定根据天和众邦这边工程应用的实际情况，我们确定主单位制为毫米千克秒开始制作以下讲解如何制作零件的三维模板：注6：在CREO安装目录下的templates目录下复制mmns_part_solid.prt到D:\ THZB_Config \Templates 目录下。

②将复制的mmns_part_solid.prt改名为thzb_start_prt.prt。

③启动CREO2.0并打开thzb_start_prt.prt，点击“文件”-“准备”-“模型属性”弹出如下界面点击单位后面的更改弹出如下界面制新建。

Creo界面设置常用配置文件参数汇总坐倚北风退出 Creo 界面时，确认是否需要退出allow_confirm_window yes退出 Creo 界面时，提示保存对象prompt_on_exit no退出 Creo 界面时，提示保存模型的当前显示retain_display_memory yes打开和退出 Creo 界面时，均响铃bell yes设置 Creo 的信息区域的默认行数visible_message_lines 2设置 Creo 的动态窗口显示的系数windows_scale 1设置 Creo 的动态窗口显示的系数将覆盖前一项reserved_menu_space 2设置 Creo 的弹出菜单宽度单位set_menu_width 14设置 Creo 的软件的所有字体大小menu_font 10设置 Creo 弹出菜单为中英双语（YESNO BOTH）menu_translation yesCreo 模型树始终不允许分离使用enable_tree_indep yesCreo 屏蔽IE8的警告页面display_ie8_warning_dialog yes设置 Creo 缺省单位为 MMpro_unit_length UNIT_MM设置 Creo 质量单位为牛顿pro_unit_mass UNIT_KILOGRAMCreo 打开时直接全屏open_window_maximized yes浏览器主页为空白页web_browser_homepageabout:blank 模型的阴影质量shade_quality 20当显卡有问题时，启用该选项graphics win32_gdi。

焦作大学Pro/E—CAD/CAM技术基础操作和草绘第一章 1.1 软件介绍和草绘1程序主界面双击打开软件快捷方式主页选项卡快捷访问工具栏进入程序主界面文件下拉菜单零件模块界面快速访问工具栏标题栏文件菜单选项卡导航区视图工具栏工作区域信息提示区筛选器选项卡零件的建模工具。

“模型”选项卡：选项卡“注释”选项卡：创建和管理模型的注释。

选项卡“工具”选项卡：设置软件的工作环境、外部参照等建模辅助工具。

Array“视图”选项卡：用于控制模型的视图操作。

选项卡“柔性建模”选项卡：创建非参数化的零件模型，可对模型直接编辑。

“应用程序”选项卡：切换到其它应用模块，如：模具设计、机构仿真、结构分析等。

选择工作目录的工作方法：单击选项卡中的“选择工作目录”按钮，弹出“选择目录对话框”，找到需要设置为“工作目录”的文件夹或者在磁盘中新建一个文件夹，单击确定按钮完成工作目录的设置。

单击，完成设置工作目录对话框选择工作目录工作目录是系统存取的文件夹设置零件名称选择mmns 模板主要的零件类型包括：1、草绘：草图绘制，扩展名为.sec 。

2、零件：零件模型设计、钣金设计等，扩展名为.prt 。

3、装配：零件的装配设计、机构的运动分析等、扩展名为.asm 。

4、制造：模具设计、NC 加工编程等，扩展名：模具设计为.asm ，NC 加工编程为.mfg 。

5、绘图：工程图的绘制，扩展名为.drw 。

新建命令模型预览预览区域列表栏打开文件命令：选择选项卡中的“打开”命令，弹出“选件打开”对话框，找到需要打开的文件，单击“确定”按钮，打开文件。

打开命令保存命令保存文件命令：将新建文件保存到工作目录中。

保存副本命令：把当前文件用另一个文件名保存到硬盘上。

保存副本命令保存备份命令：把当前文件和相关文件一同保存到另一个文件夹中，文件名不变。

保存备份命令谢谢欢迎学习交流共同提高进步。

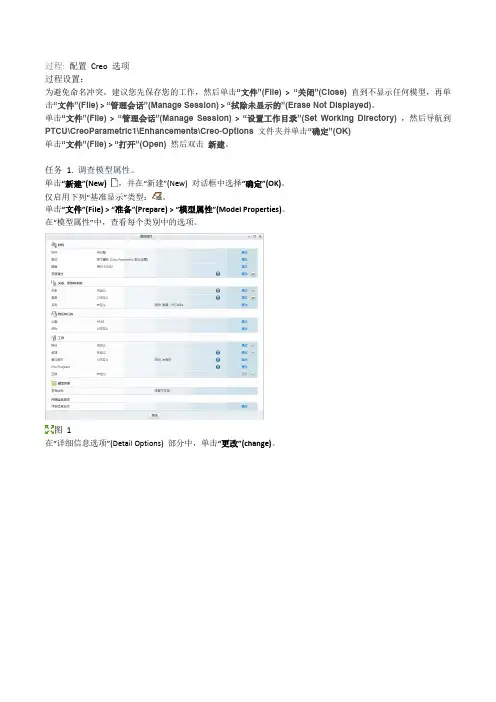

过程: 配置Creo 选项过程设置：为避免命名冲突，建议您先保存您的工作，然后单击“文件”(File)> “关闭”(Close)直到不显示任何模型，再单击“文件”(File) > “管理会话”(Manage Session) > “拭除未显示的”(Erase Not Displayed)。

单击“文件”(File)> “管理会话”(Manage Session)> “设置工作目录”(Set Working Directory)，然后导航到PTCU\CreoParametric1\Enhancements\Creo-Options文件夹并单击“确定”(OK)单击“文件”(File) > “打开”(Open)然后双击新建。

任务 1. 调查模型属性。

单击“新建”(New) ，并在“新建”(New) 对话框中选择“确定”(OK)。

仅启用下列“基准显示”类型：。

单击“文件”(File) > “准备”(Prepare) > “模型属性”(Model Properties)。

在“模型属性”中，查看每个类别中的选项。

图1在“详细信息选项”(Detail Options) 部分中，单击“更改”(change)。

请注意3D 模型的选项。

单击“关闭”(Close) > “关闭”(Close)。

任务 2. 调查Creo 选项。

单击“文件”(File)> “选项”(Options)。

在“Creo Parametric 选项” (Creo Parametric Options) 对话框中，选择左侧的每个类别，并大概浏览一下可用选项。

单击“取消”(Cancel)。

过程就此结束。

!== == == == == == == == == == == == == Creo1.0 参数开始== == == == == == == == == == !!A 关于Creo 界面!A1 退出Creo 界面时，确认是否需要退出;allow_confirm_window yes!A2 退出Creo 界面时，提示保存对象;prompt_on_exit yes!A3 退出Creo 界面时，提示保存模型的当前显示;retain_display_memory yes!A4 打开和退出Creo 界面时，均响铃;bell yes!A5 设置Creo 的信息区域的默认行数visible_message_lines 2!A6 设置Creo 的动态窗口显示的系数windows_scale 1!A7 设置Creo 的动态窗口显示的系数将覆盖前一项reserved_menu_space 2!A8 设置Creo 的弹出菜单宽度单位set_menu_width 14!A9 设置Creo 的软体的所有字体大小menu_font 10!A10 设置Creo 弹出菜单为中英双语menu_translation both!A11 Creo 模型树始终不允许分离使用;enable_tree_indep yes!A12 Creo 屏蔽IE8的警告页面;display_ie8_warning_dialog yes!A13 设置Creo 缺省单creo位为MM;pro_unit_length UNIT_MM!A14 设置Creo 质量单位为牛顿;pro_unit_mass UNIT_KILOGRAM!A15 Creo 打开时直接全屏;open_window_maximized yesgraphics win32_gdi!****************************************************************************** *********!!B 关于Creo 的数据交换!B1 导出数据使用绘图中的比例!B2 导出DXF时默认的版本号dxf_export_format 2000!B3 导出DXF时，生成注释dxf_out_comments yes!B4 导出DXF时，为保全图元而打断尺寸界线dxf_out_sep_dim_w_breaks no!B5 导出DXF时，将多行文本改为单行文本intf2d_out_acad_mtext yes!B6 将注解对齐原始图元导入DXFintf2d_out_acad_text_align as_is!B7 将图元转入时自动识别DXF的默认图元intf2d_out_enhanced_ents spline_and_hatch!B8 导出日志不显示在导出文件夹中intf2d_out_open_log_windcreoow no!B9 导出图元时，将图层做成块intf_out_layer none!B10 导出和嵌入图片，导出时候将图片同时导出save_drawing_picture_file embed!B11 导出DXF时，是否将点作为图元保存intf2d_out_pnt_ent yes!B12 导出DXF时creo，是否缩放绘图到实际比例dxf_out_scale_views no!****************************************************************************** *********!!C 关于Creo 的绘图!C1 为没有绘图比例的视图添加1：1比例creodefault_draw_scale 1.0!C2 将Creo 的绘图日期显示为年，月，日todays_date_note_format %yy-%mm-%dd!C3 可以在绘图中移动绘图视图位置allow_move_view_with_move yes!C4 用红色显示设计修改的尺寸highlight_new_dims YES!C5 将参照尺寸放在括号中parenthesize_ref_dim yes!C6 检索绘图选项参数format_setup_file D:\Creo 研发部参数配置\00 Prject congfig\draw_yutianweidi.dtl!C7 指定绘图选项参数默认配置drawing_setup_file D:\Creo 研发部参数配置\00 Prject congfig\draw_yutianweidi.dtl!C8 指定绘图默认格式及图框的位置pro_format_dir D:\Creo 研发部参数配置\02 Format!****************************************************************************** *********!!D 关于Creo 标准件库!D1 指定Creo 外部工具包位置!toolkit_registry_file D:\Creo 研发部参数配置\08 Frt\frt.dat!D2 指定钣金刀具库的默认位置pro_group_dir D:\Creo 研发部参数配置\05 Prolibs\Udf!D3 指定钣金默认折弯表选用的位置pro_creosheet_met_dir D:\Creo 研发部参数配置\03 Bend Table!D4 指定绘图中各种符号默认的存储位置pro_symbol_dir D:\Creo 研发部参数配置\05 Prolibs\Symbol!D5 指定行业标准件标准库位置pro_library_dir D:\Creo 研发部参数配置\05 Prolibs!D6 指定行业标准件标准库菜单的位置pro_catalog_dir D:\Creo 研发部参数配置\05 Prolibs!D7 指定默认材料库的位置pro_material_dir D:\Creo 研发部参数配置\05 Prolibs\Materials!D8 指定默认钣金设计参数的位置pro_smt_params_dir D:\Creo 研发部参数配置\07 Smd!****************************************************************************** *********!!E 关于Creo 公差管理!E1 不显示有公差的尺寸tol_display no!E2 绘图中创建新尺寸将不显示公差tolcreo_mode nominal!E2 设置创建模型时的公差执行国际标准tolerance_standard ISO!****************************************************************************** *********!!F 关于Creo 图层管理!creoF1 基准平面默认图层名称def_layer layer_DATUM BASE!F2 基准轴默认图层名称def_layer layer_AXIS CENTER!F3 零件坐标系默认图层名称def_layer layer_CSYS CSYS!F4 基准点默认图层名称def_layer layer_POINT MARK!F4 样条曲线默认图层名称def_layer layer_CURVE LASER!****************************************************************************** *********!!G 关于Creo 打印服务器!G1 使用系统默认的打印机出图plotter_command WINDOWS_PRINT_MANAGER!G2 指定打印设置默认设置文件位置pro_plot_config_dir D:\Creo 研发部参数配置\06 Printout\print_manager.pcf!G3 指定默认图层线宽设置文件的位置pen_table_file D:\Creo 研发部参数配置\06 Printout\table.pnt!****************************************************************************** ****creo*****!!I 关于Creo 的系统环境!I1 设置Creo 模型的缺省单位pro_unit_sys mmns!I1 Creo 打开默认界面时，零件以着色显示display shade!I2 Creo 打开默认界面时，零件将显示3D注释display_annotations yes!I1 Creo creo打开默认界面时，基准轴将不显示display_axes no!I2 Creo 打开默认界面时，基准轴标签将不显示display_axis_tags no!I3 Creo 打开零件时，将零件数据读入内存display_comps_to_assemble yes!I4 Creo 打开默认界面时，基准坐标系将不显示display_planes no!I5 Creo 打开默认界面时，基准面将不显示display_coord_sys no!I6 Creo 在绘图中不显示折弯注释smt_bend_notes_dflt_display no!I7 Creo 使用完整的路径display_full_object_path no!I7 Creo 中着色显示边线框show_shaded_edges YES!I8 将Creo 的数据相互关联，当3D模型改变时，其它数据具有从属关系save_objects changed!I9 控制模型加亮边的显示的颜色system_edge_high_color 100 100 0!I10 定义Creo 轨迹文件位置trail_dir D:\Creo 研发部参数配置\04 Trail!I11 定义Creo 颜色库文件位置pro_colormap_path D:\Creo 研发部参数配置\00 Prject congfig!I12 指定Creo 绘图选项的位置pro_dtl_setup_dir D:\Creo 研发部参数配置\00 Prject congfig!I13 定义Creo 系统界面颜色system_colors_file D:\Creo 研发部参数配置\00 Prject congfig\syscol.scl!I14 质量计算先回复隐含特征smt_mp_method cg!I15 再生后立即计算重量mass_property_calculate by_request!I16 自动检测标准件库进程!PRO_LIBRARY_DIR D:\Creo 研发部参数配置\05 Prolibs!***************************************creo*********************************** ********************!!K 关于Creo 的草绘!K1 显示草绘中的约束sketcher_disp_constraints Yes!K2 隐藏草绘中的尺寸sketcher_disp_dimensions Yes!K3 将Creo 的3D绘图背景不使用sketcher_blended_background no!K4 当一个3D 草绘到另一个界面时自动提示关闭当前界面auto_regen_views yes!**********************************creo**************************************** ********************!!K 关于Creo 的设计!K1 使用孔表驱动标准直径的孔hole_diameter_override no!K2 允许组件设计时候有多个骨架模型multiple_skeletons_allowed no!K3 用于NcreoC去除材料处理nccheck_type nccheck!K4 NC后置处理器ncpost_type gpost!****************************************************************************** ****************!!L 关于Creo 全套文件模板指定!L1creo默认组装模板creotemplate_designasm D:\Creo 研发部参数配置\01 Templates\mmns_asm_design_PZS.asm!L2 默认钣金模板template_sheetmetalpart D:\Creo 研发部参数配置\01 Templates\mmns_part_sheetmetal_PZS.prt !L3 默认零件模板template_solidpart D:\Creo 研发部参数配置\01 Templates\mmns_part_solid_PZS.prt!L4 默认绘图模板template_drawing D:\Creo 研发部参数配置\01 Templates!L5 默认铸件模板template_mfgcast D:\Creo 研发部参数配置\01 Templates!L6 默认制造模具模板template_mfgmold D:\Creo 研发部参数配置\01 Templates!L7 指定定制BOM的格式已经屏蔽!bom_format D:\Creo 研发部参数配置\BOM!L8 如果检测不到组装零件，自动搜索以下路径!search_path D:\My Documents!search_path C:\Documents and Settings\Administrator\桌面!start_model_dir D:\My Documents!****************************************************************************** ****************!!M 关于外部工具!M1 PDX级进模工具! change orientation to orient z axis in top directionx_dfangle -50y_angle -20orientation USER_DEFAULTblended_transparency NO! location of program file!protkdat C:\Program Files\PDX50_M011\text\protk.dat!protkdat D:\Creo 研发部参数配置\09 UserApp\protk CAD.dat!本参数配置文件编译呕心沥血，融入本团队最标准化的参数及标准库文件，使PROE更能适应钣金现代化开发，为尊重作者的劳动成果，转载请注明出处!dxf_out_drawing_scale yesmapkey drw @MAPKEY_NAME新建产品蓝图设计;@MAPKEY_LABEL转到产品蓝图设计;\mapkey(continued) ~ Command `ProCmdMmFamTab` ;~ Activate `ftb_edit_table` `TBAddInstance`;\mapkey(continued) ~ Activate `ftb_edit_table` `TBAddItem`;\mapkey(continued) ~ Activate `ftb_delete_item` `CBFeature`1 ;\mapkey(continued) ~ Select `main_dlg_cur` `PHTLeft.AssyTree`1 `node1`;\mapkey(continued) ~ Activate `ftb_delete_item` `Ok`;\mapkey(continued) ~ Move `ftb_edit_table` `ftb_edit_table`2 15.012236 4.235818 ;\mapkey(continued) ~ Move `ftb_edit_table` `ftbCREO1.0 U010版显示问题_edit_table`2 17.753059 3.986652 ;\mapkey(continued) ~ Arm `ftb_edit_table` `table`2 `0row` `added_column0`;\mapkey(continued) ~ Select `ftb_edit_table` `table`2 `0row` `added_column0`;\mapkey(continued) ~ Open `ftb_edit_table` `table_INPUT`;~ Close `ftb_edit_table` `table_INPUT`;\mapkey(continued) ~ Select `ftb_edit_table` `table_INPUT`1 `Y`;\mapkey(continued) ~ Arm `ftb_edit_table` `table`2 `generic_row` `added_column0`;\mapkey(continued) ~ Select `ftb_edit_table` `table`2 `generic_row` `added_column0`;\mapkey(continued) ~ Move `ftb_edit_table` `ftb_edit_table`2 7.661846 5.139043 ;\mapkey(continued) ~ Activate `ftb_edit_table` `OK`;~ Command `ProCmdModelSave` ;\ mapkey(continued) ~ Activate `file_saveas` `OK`;~ Command `ProCmdModelNew` ;\mapkey(continueddf) ~ Select `new` `Type`1 `Drawing`;~ Activate `new` `OK`;\mapkey(continued) ~ Move `dwg_create` `dwg_create`2 9.997775 7.786429 ;\mapkey(continued) ~ Activate `dwg_create` `psh_cancel`;~ Activate `0_std_confirm` `OK`;\ mapkey(continued) ~ Command `ProCmdModelNew` ;~ Select `new` `Type`1 `Drawing`;\ mapkey(continuXed) ~ Input `new` `InputPanel1` ``;~ Update `new` `InputPanel1` ``;\mapkey(continued) @MANUAL_PAUSE输入工程图图号后继续操作！;~ Activate `new` `OK`;\ mapkey(continued) ~ Select `dwg_create` `rad_format`1 `2`;\mapkey(continued) ~ Open `dwg_create` `opt_format_name`;~ Close `dwg_create` `opt_format_name`;\mapkey(continued) ~ Activate `dwg_create` `psh_format_browse`;\mapkey(continued) ~ Trail `UI Desktop` `UI Desktop` `DLG_PREVIEW_POST` `file_open`;\ mapkey(continued) ~ Trail `UI Desktop` `UI Desktop` `PREVIEW_POPUP_TIMER` \0mapkey(continued) `file_opeXh_list.Filelist:<NULL>`;\mapkey(continued) ~ Select `file_open` `Ph_list.Filelist`1 `yiyan_a3_a.frm`;\mapkey(continued) ~ Activate `file_open` `Open`;~ Activate `dwg_create` `psh_ok`;\mapkey(continued) ~ Select `open_instance` `instnamelist1`1 `the generic`;\mapkey(continued) ~ Activate `open_instance` `open`;;~ Command `ProCmdDwgViewGen` ;\ mapkey(continued) @PcreoAUSE_FOR_SCREEN_PICK;~ Open `drawing_view` `OptMenu_Orient`;\mapkey(continued) ~ Close `drawing_view` `OptMenu_Orient`;\mapkey(continued) ~ Select `drawing_view` `OptMenu_Orient`1 `isometric`;\mapkey(continued) ~ Activate `drawing_view` `psh_apply`;~ Activate `drawing_view` `psh_close`;mapkey dxf @MAPKEY_NAME数据交换2000格式;@MAPKEY_LABEL发布产品蓝图到CAD系统！;\mapkey(continued) ~ Activate `main_dlg_cur` `page_Publish_control_btn`1 ;\mapkey(continued) ~ Command `ProCmdDwgPubSetDeliverable` `DXF`;\mapkey(continued) ~ Command `ProCmdDwgPubPreview` ;~ Command `ProCmdDwgPubPublish` ;\mapkey(continued) ~ Activate `file_saveas` `desktop_pb`;~ Activatdfe `file_saveas` `OK`; mapkey $F1 @MAPKEY_NAME打印A3图纸;@MAPKEY_LABEL打印图纸;\mapkey(continued) ~ Activate `main_dlg_cur` `page_Publish_control_btn`1 ;\mapkey(continued) ~ Command `ProCmdDwgPubSetDeliverable` `DXF`;\mapkey(continued) ~ Command `ProCmdDwgPubSetDeliverable` `Print/Plot`;\mapkey(continued) ~ Command `ProCmdDwgPubSettings` ;\mapkey(continued) ~ Select `print_config` `r_opt_ctrl`1 `Page_sheet`;\mapkey(continued) ~ Select `print_config` `r_opt_ctrl`1 `Printer_sheet`;\mapkey(continued) ~ Select `print_config` `r_opt_ctrl`1 `Destination_Sheet`;\mapkey(continued) ~ Select `print_config` `r_opt_ctrl`1 `Model_sheet`;\mapkey(continued) ~ Open `print_config` `o_plot`;~ Close `print_config` `o_plot`;\mapkey(continued) ~ Select `print_config` `o_plot`1 `Based on Zoom`;\mapkey(continued) ~ Input `print_config` `i_scale` `0`;~ Input `print_config` `i_scale` `0.`;\ mapkey(continued) ~ Input `print_config` `i_scale` `0.9`;\mapkey(continued) ~ Input `print_config` `i_scale` `0.93`;\mapkey(continued) ~ Update `print_config` `i_scale` `0.93`;~ Activate `print_config` `OK`;\ mapkey(continued) ~ Command `ProCmdDwgPubPreview` ;~ Command `ProCmdDwgPubPublish` ;\mapkey(continued) ~ Activate `main_dlg_cur` `main_dlg_cur`;。

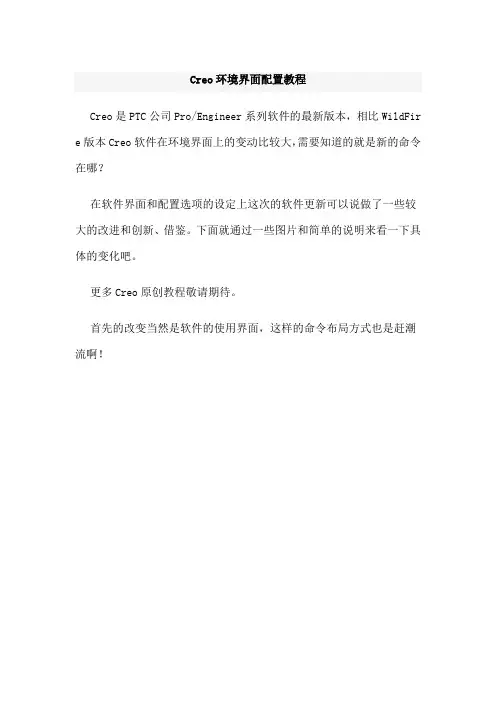

Creo环境界面配置教程Creo是PTC公司Pro/Engineer系列软件的最新版本，相比WildFir e版本Creo软件在环境界面上的变动比较大，需要知道的就是新的命令在哪？在软件界面和配置选项的设定上这次的软件更新可以说做了一些较大的改进和创新、借鉴。

下面就通过一些图片和简单的说明来看一下具体的变化吧。

更多Creo原创教程敬请期待。

首先的改变当然是软件的使用界面，这样的命令布局方式也是赶潮流啊！工具栏变得更充实和紧凑，根据指令的使用频度确定不同的指令位于不同的位置，方便用户的选取。

下面重点看一下常用的配置选项，我认为这是使一个软件符合自己使用习惯的第一步啊。

上面提到的新版本的颜色显示确实建加给力了，也许有些人又不习惯了。

收藏夹功能则更加人性化。

通过收藏夹，用户可以把自己经常要修改的选项放进去，方便自己的快捷修改。

颜色的默认设置建议不要更改，背景如果你更习惯或喜欢之前版本的也可以自己修改。

现在配置选项的保存更方便点了。

模型显示设置的变化不大，但需要注意有几个选项的位置，不要用时找不到。

新的选择过滤器可以自己定制，方便用户根据自己经常使用的过滤选项组合定制，使用过滤项更方便和快捷。

草绘器的约束选项令人头痛的数据交换选项的配置现在更为直观，各种选项一目了然，用户输入和输出文件不再是一件烦恼事装配功能提供了更多的可选选项，使用户的装配更具有灵活性在自定义功能区设定中可以很快知道命令的位置，如下图，对于新版本命令不太熟的情况下很值得参考。

顶部的工具条也可以自己定制，想怎么放就怎么放。

看图吧。

没有什么难度的教程，仅供你了解吧。

Creo文件菜单管理功能这个教程又是很简单的命令，仅供大家参考吧，也许我了解的也只是皮毛而已！不过目前发现Creo 1.0 F000 使用起来确实还存在一些问题。

但对于新的尝试存在问题也是难免的啊。

1、软件很容易非正常退出和死掉，不过退出后再打开会提示是否恢复，但往往恢复也会造成再次退出。

那么配置文件（有些书也叫映射文件）又包括哪些呢？下面介绍常用的几个config.pro——系统配置文件，配置整个creo系统gb.dtl——工程图配置文件，你可以先简单的理解为设置箭头大小，文字等标注样式。

format.dtl——工程图格式文件（可以简单的理解为图框）的配置文件。

table.pnt——打印配置文件，主要设置工程图打印时的线条粗细、颜色等。

A4.pcf——打印机类型配置文件，主要设置工程图打印出图时的比例、纸张大小等。

config.win.1——（1为流水号，每改一次自动增加）操作界面、窗口配置文件，比如说我们可以在这个文件中设置模型树窗口的大小，各种图标、工具栏、快捷键在窗口的位置等等。

Tree.cfg——模型树配置文件，主要设置在模型树窗口显示的内容、项目。

当然还会有更多，这里不再一一介绍。

补充说明的是：以上提到的文件名命名，后缀名是必须的，文件名有些可以自定义，我没有全部试。

一般来讲按系统默认的名称就可以了也没必要自定义文件名。

除了config.pro以外，其它配置文件都要在config.pro中指定才有效。

虽然有这么多种配置文件，但不是所有配置文件都是必须要有的，有些可以视个人情况不设置。

如何使这么多的配置文件都起作用呢？稍后讲解，请继续往下看……二、系统配置文件config.pro（一）config.pro文件在哪里？我们可以先在D盘新建一个文件夹peizhi也可以不创建（注：这个位置是随意的，只为了方便后面的讲解）在creo中依次打开文件——选项-——配置编辑器，就会弹出下面这个窗口。

2012-8-30 10:01 上传下载附件(64.19 KB)第一次打开时,这个窗口内可能是空的！然后点击“添加”填入menu_translation值填入both，如图2012-8-30 10:13 上传下载附件(37.38 KB)点确定，这时窗口中就会多了一行。

再点右下角“导入/导出”——将所有选项导出到配置文件，如下图所示2012-8-30 10:30 上传下载附件(42.37 KB)将文件保存在桌面或peizhi，点OK，再“确定”关闭选项设置窗口，我们就会看到一个config.pro文件。

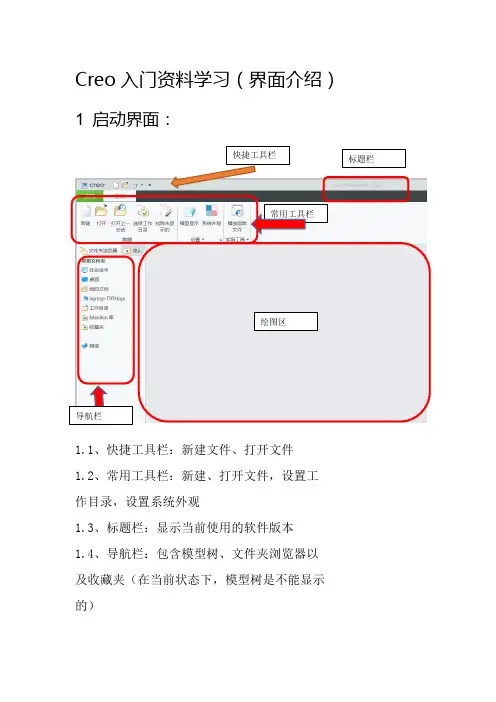

Creo入门资料学习（界面介绍）1 启动界面：
1.1、快捷工具栏：新建文件、打开文件
1.2、常用工具栏：新建、打开文件，设置工
作目录，设置系统外观
1.3、标题栏：显示当前使用的软件版本
1.4、导航栏：包含模型树、文件夹浏览器以
及收藏夹（在当前状态下，模型树是不能显示的）
2 装配界面：
2.1、快捷工具栏：新建文件、打开文件、保存文件、窗口切换。

2.2、常用工具栏：
模型：用于针对图形的绘制
分析：对绘制完成之后的模型进行分析
注释：用于对零件进行三维标注
工具：对模型创建的辅助工具
视图：可以进行视图的切换以及视图样式的选择
应用程序：相关的工程以及模拟分析。

2.3、标题栏：文件名字+当前状态+使用版本
2.4、模型树：显示绘制步骤及装配组件下的各个零件。

2.5、过滤器：过滤不需要选取的特征。

3 零件界面：
3.1、快捷工具栏：新建文件、打开文件、保存文件、窗口切换。

3.2、常用工具栏：
模型：用于针对图形的绘制
分析：对绘制完成之后的模型进行分析
注释：用于对零件进行三维标注
工具：对模型创建的辅助工具
视图：可以进行视图的切换以及视图样式的选择
柔性建模：可以对模型直接进行编辑。

应用程序：相关的工程以及模拟分析。

3.3、标题栏：文件名字+当前状态+使用版本
3.4、模型树：显示每一个绘图步骤已经使用到的命令
3.5、过滤器：过滤不需要选取的特征。

3.6、快捷视图工具栏：快速设置视图样式、观察的方向。

!将下载好的后缀改为.dtl放置到安装目录/text文件夹下替换原文件!系统单位drawing_units mm!投影视角（采用国标第一视角）projection_type FIRST_ANGLE!模型显示样式(消隐)model_display_for_new_views no_hiddentan_edge_display_for_new_views tan_dimmed！设置默认文本属性text_height 3.500000text_thickness 0.000000text_width_factor 0.700000!设置破断视图两破断线之间的距离broken_view_offset 3.000000!设置详细视图（局部放大图）的边界线的线型，影响打印的粗细detail_circle_line_style SOLIDFONT!设置当文本出现在剖面线当中时，是否文本与剖面线分开（自动断开剖面线让出位置）def_xhatch_break_around_text yes!设置当文本出现在剖面线当中时，文本与剖面线的隔开距离。

def_xhatch_break_margin_size 1!设置螺纹表示方法按国标形式表示，正面以3/4圆方式表示hlr_for_threads yesthread_standard std_iso_imp_assy!设置标注角度尺寸时，角度的放置方式为水平angdim_text_orientation HORIZONTAL!设置公差值有一项为0时，是否去掉0。

比如尺寸公差中有上偏差+0.02和下偏差0，如果设为yes则只显示+0.02，0不显示blank_zero_tolerance NO!这两项会互相影响，第一项设置标注尺寸时，数值平行于尺寸线，并且直径标注会水平显示。

（半径不能），第二项设置标注时数值在尺寸线上面。

parallel_dim_placement ABOVE!text_orientation parallel_diam_horiz!设置公差的显示，此项要配合config.pro中的tol_mode 值nominal使用，且只对后面的建模有效。

!将下载好的后缀改为.dtl放置到安装目录/text文件夹下替换原文件!系统单位drawing_units mm!投影视角（采用国标第一视角）projection_type FIRST_ANGLE!模型显示样式(消隐)model_display_for_new_views no_hiddentan_edge_display_for_new_views tan_dimmed！设置默认文本属性text_height 3.500000text_thickness 0.000000text_width_factor 0.700000!设置破断视图两破断线之间的距离broken_view_offset 3.000000!设置详细视图（局部放大图）的边界线的线型，影响打印的粗细detail_circle_line_style SOLIDFONT!设置当文本出现在剖面线当中时，是否文本与剖面线分开（自动断开剖面线让出位置）def_xhatch_break_around_text yes!设置当文本出现在剖面线当中时，文本与剖面线的隔开距离。

def_xhatch_break_margin_size 1!设置螺纹表示方法按国标形式表示，正面以3/4圆方式表示hlr_for_threads yesthread_standard std_iso_imp_assy!设置标注角度尺寸时，角度的放置方式为水平angdim_text_orientation HORIZONTAL!设置公差值有一项为0时，是否去掉0。

比如尺寸公差中有上偏差+0.02和下偏差0，如果设为yes则只显示+0.02，0不显示blank_zero_tolerance NO!这两项会互相影响，第一项设置标注尺寸时，数值平行于尺寸线，并且直径标注会水平显示。

（半径不能），第二项设置标注时数值在尺寸线上面。

parallel_dim_placement ABOVE!text_orientation parallel_diam_horiz!设置公差的显示，此项要配合config.pro中的tol_mode 值nominal使用，且只对后面的建模有效。

!将下载好的后缀改为.dtl放置到安装目录/text文件夹下替换原文件!系统单位drawing_units mm!投影视角（采用国标第一视角）projection_type FIRST_ANGLE!模型显示样式(消隐)model_display_for_new_views no_hiddentan_edge_display_for_new_views tan_dimmed！设置默认文本属性text_height 3.500000text_thickness 0.000000text_width_factor 0.700000!设置破断视图两破断线之间的距离broken_view_offset 3.000000!设置详细视图（局部放大图）的边界线的线型，影响打印的粗细detail_circle_line_style SOLIDFONT!设置当文本出现在剖面线当中时，是否文本与剖面线分开（自动断开剖面线让出位置）def_xhatch_break_around_text yes!设置当文本出现在剖面线当中时，文本与剖面线的隔开距离。

def_xhatch_break_margin_size 1!设置螺纹表示方法按国标形式表示，正面以3/4圆方式表示hlr_for_threads yesthread_standard std_iso_imp_assy!设置标注角度尺寸时，角度的放置方式为水平angdim_text_orientation HORIZONTAL!设置公差值有一项为0时，是否去掉0。

比如尺寸公差中有上偏差+0.02和下偏差0，如果设为yes则只显示+0.02，0不显示blank_zero_tolerance NO!这两项会互相影响，第一项设置标注尺寸时，数值平行于尺寸线，并且直径标注会水平显示。

（半径不能），第二项设置标注时数值在尺寸线上面。

parallel_dim_placement ABOVE!text_orientation parallel_diam_horiz!设置公差的显示，此项要配合config.pro中的tol_mode 值nominal使用，且只对后面的建模有效。

creo教程Creo是Parametric Technology Corporation (PTC)开发的一款强大的三维建模软件，被广泛应用于工业设计和工程制造等领域。

它具有强大的建模和分析功能，能够满足用户对于产品设计、装配和生产流程的需求。

本教程将向您介绍Creo的基础知识和常用操作，帮助您快速上手并掌握该软件的使用。

第一部分：Creo概述1. Creo的功能和应用领域介绍2. Creo的界面和工作环境3. Creo的文件类型和保存方法第二部分：Creo基本操作1. 创建和修改零件- 绘制基本几何体- 修改零件尺寸和形状- 添加特征和操作- 零件装配和关系设置2. 创建和修改装配体- 零件装配和约束- 零件导入和替换- 装配体协同工作3. 制图和注释- 创建零件和装配图纸- 添加尺寸和标注- 创建表格和剖视图第三部分：高级功能和应用1. 表面建模和曲面修复- 创建和编辑复杂曲面- 曲面修复和封闭2. 参数化设计和参数管理- 创建和修改参数- 参数化引用和关系3. 分析和验证- 创建静态和动态分析- 模拟和验证产品性能- 优化设计和改进第四部分：Creo与其他软件的集成1. Creo与CAD软件的导入和导出- 导入和导出其他CAD格式- 与Solidworks和Catia等软件的集成2. Creo与PLM软件的集成- 与Windchill等PLM软件的协同工作 - 产品生命周期管理和数据管理3. Creo与制造软件的集成- 与CAM软件的集成- 数控编程和自动化生产在学习这个教程之前，您需要具备一定的三维建模和CAD软件的基础知识。

您可以在本教程中逐步学习并实践Creo的各项功能和操作，以便应用于实际项目中。

此外，Creo还提供了丰富的在线资源和帮助文档，以便您进一步深入学习和解决问题。

总结：Creo是一款功能强大的三维建模软件，提供了丰富的建模和分析工具，适用于工业设计和工程制造等领域。

通过本教程的学习，您将能够掌握Creo的基本操作和高级功能，并能够应用到实际项目中。

三维设计软件已经成为企业应用的主流，但是CAD类文件像dwg、dxf格式的图纸也是不可或缺的。

因为三维软件中的工程图是和模型相关联的，这样就导致了流通不是很方便，所以必要时还是需要CAD格式的文件进行流通。

本文主要内容为Creo图纸转成CAD图纸（dwg或dxf）的配置方法。

我只重点强调两点：
1）导出的dxf或dwg文件的版本尽量低，这样有利低版本的用户也可以打开你的图纸。

2）配置creo对导出的dxf或dwg格式图纸进行放缩。

就是把图元进行放缩以达到CAD中图纸的比例为1:1。

图1为creo导出dxf、dwg等2D图纸配置界面
如果不勾选“导出为DXF或DWG格式时放缩绘图视图”选择，导出的CAD图纸虽然表面看上去没有问题，但是如果标注尺寸时会发现图元被放缩了。

而creo中标准的尺寸还对的，为什么呢？那是因为在导出过程中对“标注线性比例”进行了设置，即如果Creo中的绘图比例为1:2那么“标注线性比例”就被设置成了2，见图2。

在中国绘图中，大部分使用的是第一视图，使用第三视图比较少，但3D软件默认视角有时第一，有时第三，因此视角不同造成困扰。

在CREO 3.0 中如何将第三视图修改成第一视图，步骤分为四步即可。

顺便将绘图界面大家容易碰到的问题讲了讲第一步，打个CREO 3.0新建绘图，界面如下第二步：点击（文件）下拉菜单……＞将鼠标停留在（准备）菜单上……＞将鼠标移至右边菜单中的（绘图属性）点击确定。

第三步：点击（绘图属性）后进入下面界面……＞在（详细信息选项）同行中，点击（更改）第四步：点击（更改）后进入下面界面……＞找到（这些选项控制视图和他们的注释）下面的（projection_type ）……＞单击值下方的字母切换，（first_angle ）表示第一视角，（third_angle *）表示第三视角，选好点击添加……＞应用……＞保存说明：以上保存后，有可能重新启动后又变成原来设置，如果是这样的话，建议启用下列流程进行设置。

保存路径需与CREO 绘图软件（属性）中一致，这个属性在什么位置，就是点击你安装完成后的桌面图标右键，我是另外新建了文件夹，如果没有新建的注意保存路径，不然设置了和没有设置一样。

对于很多习惯用CAD出零件图，3D软件外形图的人群，往往在CREO绘图文档中，只需要第一（三）视角，单位为毫米（MM），转出去在CAD中是1:1。

在安装CREO时最好建立2个文件夹，好将CREO文件集中。

如下图在绘图设置中常用设置如下第一步：在菜单中找到（打开）菜单……＞找到系统默认（绘图）模板。

选择其中一个你需要的图框大小，进行设置，我公司用的都是A4纸，所以我就以A4为例。

如下图第二步：打开后将里面的图形先删除，第三步设置：（绘图）界面参数设置，在上述（视图）设置中设置，具体步骤，点击（文件）下拉菜单 ……＞ 将鼠标停留在（准备）菜单上 ……＞ 将鼠标移至右边菜单中的（绘图属性）点击确定，点击（绘图属性）后进入下面界面……＞在（详细信息选项）同行中，点击（更改），进入下面的（活动绘图）设置（一般就是设置，箭头大小，文字大小，标准单位），设置完成后需点击应用……＞后点保存， 删除图形第四步：保存，将系统默认的替代。

Creo_3。

0_配置文件使用说明.txt一、Creo配置文件使用说明①Config.pro设置项放置路径：C：\Program Files\PTC\Creo 3。

0\F000\Common Files\text,Default config.pro即初始的Config.pro设置文件②Creo_parametric_customization.ui导入软件定制界面设置文件，操作方法：文件-选项—窗口设置—导入窗口设置。

加载到缓存文件路径C:\Users\chncgn\AppData\Roaming\PTC\ProENGINEER\Wildfire\.wf\.Settings③A4_drawing.drw。

1工程图模板放置路径：C：\Program Files\PTC\Creo 3.0\F000\Common Files\templatestemplates④Iso。

dtl绘图属性配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestext，Default iso.dtl即初始的绘图属性配置文件⑤Tree。

cfg模型树配置文件，放置路径C:\Program Files\PTC\Creo 3。

0\F000\Common Files\templatestext⑥Appearance。

dmt颜色配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatesgraphic-library\appearancesCreo 2。

0颜色文件路径在C:\Program Files\PTC\Creo 3。

0\F000\Common Files\templatescreo_standards\config_files,其中Appearance_edu.dmt等同于Appearance。
