Creo3.0 配置项

  • 格式：pdf
  • 大小：2.63 MB
  • 文档页数：96

下载文档原格式

  / 96

合集下载

proe wildfire3.0设置大全

proe wildfire3.0设置大全

Networks, Inc. Helix Microcadam, Inc. HOOPS Tech Soft America, Inc. HP Hewlett-Packard HP-UX Hewlett-Packard Company Advanced ClusterProven ClusterProven ClusterProven Rational Rose Rational ClearCase International Business Machines Corporation IBM Corporation I-DEAS Metaphase Parasolid SHERPA Solid Edge TeamCenter UG-NX Unigraphics UGS Corp. Intel Intel Corporation IRIX Silicon Graphics, Inc. I-Run ISOGEN Alias Ltd. LINUX Linus Torvalds MainWin Mainsoft Mainsoft Corporation MatrixOne MatrixOne, Inc. Mentor Graphics Board Station Mentor Graphics Corporation 3D Design AMPLE Design Manager Mentor Graphics Corporation MEDUSA STHENO CAD Schroer GmbH Microsoft ActiveX JScript Windows Windows NT Windows 2000 Windows 2000 Server Windows XP Windows Server 2003 Windows Visual Basic Visual Basic Active Accessibility Microsoft Corporation / / Moldflow Moldflow Corporation Netscape Netscape N Netscape Communications Corporation Oracle interMedia Oracle Corporation OrbixWeb IONA Technologies PLC PDGS Ford Motor Company RAND RAND Worldwide RetrievalWare Convera Corporation RosettaNet Partner Interface Process PIP RosettaNet SAP R/3 SAP AG Germany SolidWorks SolidWorks Corporation SPARC SPARC International, Inc SPARC Sun Microsystems, Inc. Sun Sun Microsystems Sun Solaris UltraSPARC Java Java "The Network is the Computer" Sun Microsystems, Inc. 3Dconnexion Logitech International S.A TIBCO TIBCO Software Inc. TIBCO ActiveEnterprise TIBCO Designer TIBCO Enterprise Message Service TIBCO Rendezvous TIBCO TurboXML TIBCO BusinessWorks TIBCO Software Inc. WebEx WebEx Communications, Inc. API Toolkit InterCAP Graphics Systems, Inc. BEA WebLogic BEA Systems, Inc. BEA WebLogic Server BEA WebLogic Platform BEA Systems, Inc. Compaq Compaq Computer Corporation DEC Digital Equipment Corporation Documentum Documentum Administrator Documentum, Inc. Elan License Manager Softlock Rainbow Technologies, Inc. JAWS Freedom Scientific BLV Group, LLC FileNET FileNET Corporation Panagon FileNET Corporation Galaxy Application Environment Visix Software, Inc. Interleaf Interleaf, Inc. IslandDraw IslandPaint Island Graphics Corporation Netscape Netscape Navigator Netscape Communicator Netscape Communications Corporation OSF/Motif Motif Open Software Foundation, Inc. Palm Computing Palm OS Graffiti HotSync Palm Modem Palm, Inc. Palm III, Palm IIIe Palm IIIx Palm V Palm Vx Palm VII Palm More connected Simply Palm Palm Computing Palm HotSync Palm, Inc. Proximity Linguibase Proximity Technology, Inc. SPARC SPARCStation SPARC International, Inc. SPARC Sun Microsystems, Inc. TeX American Mathematical Society UNIX The Open Group X Window System X Consortium, Inc. 37& Rational Rose Rational ClearCase IBM Corp. RetrievalWare Convera Corporation VisTools library Visual Kinematics, Inc. (VKI) HOOPS graphics system Tech Soft America, Inc. I-Run ISOGEN Alias Ltd. Xdriver 3Dconnexion, Inc Logitech International S.A. G-POST Intercim Intercim VERICUT CGTech CGTech FLEXnet Publisher Macrovision Corporation Pro/PLASTIC ADVISOR Moldflow Fatigue Advisor nCode nCode International TetMesh-GHS3D Simulog S.A. Simulog Technologies MainWin Dedicated Libraries Mainsoft Corporation DFORMD.DLL Compaq Computer Corporation LightWork Libraries LightWork Design 1990–2001 Visual Basic for Applications Internet Explorer Microsoft Corporation Parasolid UGS Corp TECHNOMATIX Technomatix Technologies Ltd.

Creo_3.0_配置文件使用说明

Creo_3.0_配置文件使用说明

Creo_3。

0_配置文件使用说明.txt一、Creo配置文件使用说明①Config.pro设置项放置路径：C：\Program Files\PTC\Creo 3。

0\F000\Common Files\text,Default config.pro即初始的Config.pro设置文件②Creo_parametric_customization.ui导入软件定制界面设置文件，操作方法：文件-选项—窗口设置—导入窗口设置。

加载到缓存文件路径C:\Users\chncgn\AppData\Roaming\PTC\ProENGINEER\Wildfire\.wf\.Settings③A4_drawing.drw。

1工程图模板放置路径：C：\Program Files\PTC\Creo 3.0\F000\Common Files\templatestemplates④Iso。

dtl绘图属性配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestext，Default iso.dtl即初始的绘图属性配置文件⑤Tree。

cfg模型树配置文件，放置路径C:\Program Files\PTC\Creo 3。

0\F000\Common Files\templatestext⑥Appearance。

dmt颜色配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatesgraphic-library\appearancesCreo 2。

0颜色文件路径在C:\Program Files\PTC\Creo 3。

0\F000\Common Files\templatescreo_standards\config_files,其中Appearance_edu.dmt等同于Appearance。

Creo_30_配置文件使用说明

Creo_30_配置文件使用说明

Creo_3.0_配置文件使用说明.txt一、Creo配置文件使用说明①Config.pro设置项放置路径：C:\Program Files\PTC\Creo 3.0\F000\Common Files\text，Default config.pro即初始的Config.pro设置文件②Creo_parametric_customization.ui导入软件定制界面设置文件，操作方法：文件-选项-窗口设置-导入窗口设置。

加载到缓存文件路径C:\Users\chncgn\AppData\Roaming\PTC\ProENGINEER\Wildfire\.wf\.Settings③A4_drawing.drw.1工程图模板放置路径：C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestemplates④Iso.dtl绘图属性配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestext，Default iso.dtl即初始的绘图属性配置文件⑤Tree.cfg模型树配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestext⑥Appearance.dmt颜色配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatesgraphic-library\appearancesCreo 2.0颜色文件路径在C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatescreo_standards\config_files，其中Appearance_edu.dmt等同于Appearance.dmt 文件，Appearance_orig.dmt即初始颜色等同于Default Appearance.dmt⑦Current_session.pro即Config.pro设置项去除中文说明文件，创建此文件步骤：新建绘图-文件-另存为DWG/DXF-导出环境勾选打开日志窗口-确定，在导出文件目录下生成Current_session.pro⑧Syscol.scl系统颜色配置文件，在Config.pro中添加设置项system_colors_file并指定完全路径⑨Protk.dat指定Pro/TOOLKIT注册表文件。

最全最详细PTC Creo 3.0 Parametric 配置选项

最全最详细PTC Creo 3.0 Parametric 配置选项
在预览时搜索服务器上的文件。
yes,no
yes
\
drilling_ui_diam_mode
默认情况下启用直径选择模式。
yes,no
yes
\
drw_prompt_for_combined_state
确定在创建视图时是否在绘图中显示组合状态提示。
yes,no
yes
\
dwg_unicode_conv_lang_scope
rep
no
\
display_all_dims
控制在动态编辑期间是否显示尺寸。
yes,no
yes
\
display_combined_views
默认情况下显示组合视图选项卡
yes,no
no
\
display_images
是 - 显示添加到模型中的图像。否 -不显示图像。
yes,no
yes
\
display_mapkeys_dialog_on_top
interface_to_interface, interface_to_geom
interface_to_interface
\
comp_normal_offset_eps
指定角度小量，从而当所需曲面等于或小于该小量(以度为单位)时，将创建法向约束。
10
\
comp_placement_legacy_move
在“元件放置”操控板中显示继承“移动”选项卡。
yes,no
yes
\
comp_snap_angle_tolerance
指定自由拖动元件时用于捕捉的角度公差。默认值为30.0度。
30
\
comp_snap_dist_tolerance

Creo_3.0_配置文件使用说明要点

Creo_3.0_配置文件使用说明要点

Creo_3.0_配置文件使用说明.txt一、Creo配置文件使用说明①Config.pro设置项放置路径：C:\Program Files\PTC\Creo 3.0\F000\Common Files\text，Default config.pro即初始的Config.pro设置文件②Creo_parametric_customization.ui导入软件定制界面设置文件，操作方法：文件-选项-窗口设置-导入窗口设置。

加载到缓存文件路径C:\Users\chncgn\AppData\Roaming\PTC\ProENGINEER\Wildfire\.wf\.Settings③A4_drawing.drw.1工程图模板放置路径：C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestemplates④Iso.dtl绘图属性配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestext，Default iso.dtl即初始的绘图属性配置文件⑤Tree.cfg模型树配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestext⑥Appearance.dmt颜色配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatesgraphic-library\appearancesCreo 2.0颜色文件路径在C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatescreo_standards\config_files，其中Appearance_edu.dmt等同于Appearance.dmt 文件，Appearance_orig.dmt即初始颜色等同于Default Appearance.dmt⑦Current_session.pro即Config.pro设置项去除中文说明文件，创建此文件步骤：新建绘图-文件-另存为DWG/DXF-导出环境勾选打开日志窗口-确定，在导出文件目录下生成Current_session.pro⑧Syscol.scl系统颜色配置文件，在Config.pro中添加设置项system_colors_file并指定完全路径⑨Protk.dat指定Pro/TOOLKIT注册表文件。

ProE Wildfire 3.0 配置文件-常用配置

ProE Wildfire 3.0 配置文件-常用配置

============================================================================
!打开文件时是否显示旋转中心
spin_center_display yes
!打开文件时是否显示：基准点，基准轴，坐标系，基准面
display_points no
photorender_preview_scale 0.25到1.0---(允许用户定义“着色显示”着色的尺寸比率，使用缺省的“着色到：全窗口预览”设置。增加该变量，可创建高质量着色，但速度性能降低。减小该变量，产生相反的结果。缺省值为0.5。)
========================================================================
use_8_plotter_pens yes---------------------设置使用8笔（影响打印，缺省是4种笔文件）
format_setup_file D:\peizhi\format.dtl-----设置工程图格式文件的配置文件
pro_symbol_dir D:\peizhi\symbol------------设置工程图用的符号
========================================================================
allow_anatomic_features yes------------（使“插入/ 高级”菜单下的Local Push、Radius Dome、SectionDome、Ear、Lip、Shaft、Flange、Neck 等PROE2000中的旧特征显示在菜单中）

Creo3工程图配置文件的GB设定

Creo3工程图配置文件的GB设定

Creo3.0工程图配置文件工程图配置文件*.dtl常用选项及使用详解工程图配置文件是Creo出工程图所必需了解掌握的基础知识。

然而随处可见的论坛的配置文件不一定系统的分享配置字文件，我将为大家分享一般常用的配置文件。

工程图配置文件*.dtl使用上比系统配置文件config.pro要简单一些。

所以先将一些常用选项列出，供大家参考。

配置文件使用方面的内容放在后面讲解。

先讲述的内容目录如下：一、工程图配置文件常用选项及说明二、工程图配置文件使用详解1、创建工程图配置文件*.dtl2、工程图配置文件选项的查找3、工程图配置文件的选项设置与修改4、工程图配置文件的正确调用一、工程图配置文件常用选项及说明drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。

drawing_text_height 3.5设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。

text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。

但此项设置对于windows系统自带的仿宋体无效，一般我们常用的是Creo默认font字体。

broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，我国用的是第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。

detail_view_scale_factor 2设置详细视图（局部放大图）相对于父视图放大的倍数，此数值在视图创建之后可以双击视图进行修改。

Creo_30_配置文件使用说明汇总

Creo_30_配置文件使用说明汇总

Creo_3.0_配置文件使用说明.txt一、Creo配置文件使用说明①Config.pro设置项放置路径：C:\Program Files\PTC\Creo 3.0\F000\Common Files\text，Default config.pro即初始的Config.pro设置文件②Creo_parametric_customization.ui导入软件定制界面设置文件，操作方法：文件-选项-窗口设置-导入窗口设置。

加载到缓存文件路径C:\Users\chncgn\AppData\Roaming\PTC\ProENGINEER\Wildfire\.wf\.Settings③A4_drawing.drw.1工程图模板放置路径：C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestemplates④Iso.dtl绘图属性配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestext，Default iso.dtl即初始的绘图属性配置文件⑤Tree.cfg模型树配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestext⑥Appearance.dmt颜色配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatesgraphic-library\appearancesCreo 2.0颜色文件路径在C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatescreo_standards\config_files，其中Appearance_edu.dmt等同于Appearance.dmt 文件，Appearance_orig.dmt即初始颜色等同于Default Appearance.dmt⑦Current_session.pro即Config.pro设置项去除中文说明文件，创建此文件步骤：新建绘图-文件-另存为DWG/DXF-导出环境勾选打开日志窗口-确定，在导出文件目录下生成Current_session.pro⑧Syscol.scl系统颜色配置文件，在Config.pro中添加设置项system_colors_file并指定完全路径⑨Protk.dat指定Pro/TOOLKIT注册表文件。

CREO3.0配置文件安装教程

CREO3.0配置文件安装教程

REO3.0M010发布已经有一段时间了，相信很多
喜欢和我一样尝鲜的工程师们也已经使用体验过了，
今天阳光明媚，小狼心情一片大好，特此为大家献上
由精诚网提供的配置文件的安装教程，以便大家方便
快捷的使用CREO3.0进行设计，更好的发挥3.0的优
势。

（1），首先你需要去精诚网下载如图所示的配置文件压缩包，并解压到任意位置。

2），打开解压文件夹，在里面看到的是一个叫做ptc
的文件夹，然后对整个ptc文件夹实施剪贴命令。

3），打开你的D盘，对剪贴板上的ptc文件夹，粘贴到D盘根目录下面（强调）。

（4），按照下图的位置打开text文件夹，找到config.pro文件，进行复制或者剪贴，具体位置D:\ptc\Creo 3.0\M010\Common Files\text。

（5），找到你的CREO3.0安装目录下面的config文件，X：…Creo3.0/M010/Common Files/text,看到text文件夹下面的config文件以后进行粘贴命令，完成替。

注：西北狼专注于全3D，参数化自
上而下设计理论的研究及运用，目
前涉及领域结构，钣金，模具设计，
管道以及钢结构等，欢迎广大同学
老师以及业界工程师批评教导，初
出茅庐，菜鸟一枚，欢迎老鸟蹂躏教
导。

Creo3工程图配置文件的GB设定

Creo3工程图配置文件的GB设定

Creo3.0工程图配置文件工程图配置文件*.dtl常用选项及使用详解工程图配置文件是Creo出工程图所必需了解掌握的基础知识。

然而随处可见的论坛的配置文件不一定系统的分享配置字文件，我将为大家分享一般常用的配置文件。

工程图配置文件*.dtl使用上比系统配置文件config.pro要简单一些。

所以先将一些常用选项列出，供大家参考。

配置文件使用方面的内容放在后面讲解。

先讲述的内容目录如下：一、工程图配置文件常用选项及说明二、工程图配置文件使用详解1、创建工程图配置文件*.dtl2、工程图配置文件选项的查找3、工程图配置文件的选项设置与修改4、工程图配置文件的正确调用一、工程图配置文件常用选项及说明drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。

drawing_text_height 3.5设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。

text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。

但此项设置对于windows系统自带的仿宋体无效，一般我们常用的是Creo默认font字体。

broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，我国用的是第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。

detail_view_scale_factor 2设置详细视图（局部放大图）相对于父视图放大的倍数，此数值在视图创建之后可以双击视图进行修改。

Creo_3.0_配置文件使用说明

Creo_3.0_配置文件使用说明

Creo_3.0_配置文件使用说明.txt一、Creo配置文件使用说明①Config.pro设置项放置路径：C:\Program Files\PTC\Creo 3.0\F000\Common Files\text，Default config.pro即初始的Config.pro设置文件②Creo_parametric_customization.ui导入软件定制界面设置文件，操作方法：文件-选项-窗口设置-导入窗口设置。

加载到缓存文件路径C:\Users\chncgn\AppData\Roaming\PTC\ProENGINEER\Wildfire\.wf\.Settings③A4_drawing.drw.1工程图模板放置路径：C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestemplates④Iso.dtl绘图属性配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestext，Default iso.dtl即初始的绘图属性配置文件⑤Tree.cfg模型树配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestext⑥Appearance.dmt颜色配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatesgraphic-library\appearancesCreo 2.0颜色文件路径在C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatescreo_standards\config_files，其中Appearance_edu.dmt等同于Appearance.dmt 文件，Appearance_orig.dmt即初始颜色等同于Default Appearance.dmt⑦Current_session.pro即Config.pro设置项去除中文说明文件，创建此文件步骤：新建绘图-文件-另存为DWG/DXF-导出环境勾选打开日志窗口-确定，在导出文件目录下生成Current_session.pro⑧Syscol.scl系统颜色配置文件，在Config.pro中添加设置项system_colors_file并指定完全路径⑨Protk.dat指定Pro/TOOLKIT注册表文件。

creo3.0配置config文件

creo3.0配置config文件

Creo3.0配置专属config文件方法（附专属config）Creo的配置文件让不少初学者感到烦恼，尽管不少教材里都会提到关于CREO的配置文件。

但大多数显得过于理论化，而不便于初学者理解，可操作性不强。

本文力求以通俗的语言结合实际运用向大家介绍CREO的配置文件，希望能给各位带来帮助。

配置文件是CREO的一大特色，却也常常把初学者弄得一头雾水、云里雾里。

掌握各种配置文件的使用是很有好处的，可以提高工作效率、减少不必要的麻烦，也有利于标准化、团队合作等等。

同时也是从初学者到进阶提高的必经之路。

所以，还是要静下心来，好好看一看。

当然，我所说的掌握不是让你死记硬背，也不是让你记熟哪个选项起什么作用，哪个配置文件怎么做。

我们所要做的只是对各种配置文件的作用和基本使用方法要有所了解，然后根据自己的需求来做配置。

依次为大家介绍以下内容：一、配置文件是什么东西？二、系统配置文件config.pro（一）config.pro文件在哪里？（二）config.pro文件怎样才起作用？（三）config.pro文件怎么编辑，怎么加选项？（四）关于config.pro中的快捷键（五）为什么有些选项设了还是不起作用？（六）怎么查找config.pro的选项？（七）别人说的选项我的怎么没有？（八）配置文件的加载顺序（九）为什么我的CREO 总是和别人不一样？总是莫名其妙的退出？（十）怎么用别人的config.pro文件？（十一）config.pro常用的一些选项一、配置文件是什么东西？首先，要建立一个概念，CREO里的所有设置，都是通过配置文件来完成的。

打个比方，在AUTO CAD里，新安装完软件后，我们就会把自己常用的一些工具条调出来，在窗口摆放好位置，设好十字光标大小，右键设置等等直到把整个AUTO CAD调成自己想要的样子，然后退出程序。

再次运行AUTO CAD时，我们会发现之前设置都还有效。

用同样的方法，在CREO里就不灵了！听说在选项里可以设置中英文双语菜单……听说还可以设单位……听说还要设公差……听说还可以改颜色……。

CREO3.0配置文件

CREO3.0配置文件

A1 退出Creo 界面时，确认是否需要退出;allow_confirm_window yesA2 退出Creo 界面时，提示保存对象;prompt_on_exit no7 X f: z: ?8 f7 R) r' `6 z( i* HA3 退出Creo 界面时，提示保存模型的当前显示;retain_display_memory no9 z2 Z1 ~- k. M- \A4 打开和退出Creo 界面时，均响铃;bell yes- W- Y. C# Z& Z6 tA5 设置Creo 的信息区域的默认行数+ j) Q" I) ^& x/ w( f) avisible_message_lines 26 C" l7 k4 r Z9 e8 oA6 设置Creo 的动态窗口显示的系数windows_scale 1* `* S( l2 m* I5 a, J5 z+ wA7 设置Creo 的动态窗口显示的系数将覆盖前一项( e, a. r9 D7 B2 v reserved_menu_space 28 ]5 A& K6 J$ w4 ?% B7 {A8 设置Creo 的弹出菜单宽度单位/ h# N, w4 O; j6 F9 P) L7 @6 mset_menu_width 14A9 设置Creo 的软体的所有字体大小menu_font 10A10 设置Creo 弹出菜单为中英双语（YES NO BOTH）- X1 p1 y* D. X. O menu_translation yesA11 Creo 模型树始终不允许分离使用;enable_tree_indep yesA12 Creo 屏蔽IE8的警告页面;& [8 g) c2 W' B) {1 d$ [# Fdisplay_ie8_warning_dialog yesA13 设置Creo 缺省单creo位为MM;pro_unit_length UNIT_MMA14 设置Creo 质量单位为牛顿;pro_unit_mass UNIT_KILOGRAM9 _1 I: J. M. EA15 Creo 打开时直接全屏;open_window_maximized yes% g/ D9 Q8 w/ h I8 a浏览器主页为空白页; @ U2 L" p* p$ O `" K2 c' tweb_browser_homepage about:blank6 y# [7 C: u: B' H ~3 U模型的阴影质量' \9 O A0 K) V2 {shade_quality 20B1从绘图导出的导出文件类型preferred_export_format dwgB2 导出DXF时默认的版本号3 L( Y4 x6 u; \8 pdxf_export_format 2000B3 导出DWG时默认的版本号) n9 P% J1 ~4 K. [dwg_export_format 2000B4 是否将绘图比例导出到CADdxf_out_drawing_scale yesB5 导出DXF时，creo是否缩放绘图到实际比例dxf_out_scale_views yes- O, X6 Y) `2 o- N5 U/ m( ZB6 导出DXF时，生成注释" a; E4 z5 d5 ~5 Y' n- w" u0 Cdxf_out_comments yes. ^# M, _ D' p% w4 KB7 导出DXF时，为保全图元而打断尺寸界线4 n# I8 v6 E/ S' ^dxf_out_sep_dim_w_breaks noB8 导出DXF时，将多行文本改为单行文本* C6 z b: i& Aintf2d_out_acad_mtext yesB9 将注解对齐原始图元导入DXF/ [# F O- Q: n* I' b* Z( Xintf2d_out_acad_text_align as_isB10 将图元转入时自动识别DXF的默认图元+ |4 k- j5 r L2 o: O7 dintf2d_out_enhanced_ents spline_and_hatch6 O4 `& L7 {' _7 FB12 导出图元时，将图层做成块intf_out_layer noneB13 导出和嵌入图片，导出时候将图片同时导出save_drawing_picture_file embedB14 导出DXF时，是否将点作为图元保存intf2d_out_pnt_ent yesB15指定DXF Blocks是否作为Creo符号写入/ g `1 C( k) a/ _4 O7 U& q dxf_block_to_pro_symbol yes8 T3 d U2 H' l- ]4 J9 P5 _# F* }B16 以Unicode编码形式写入ASCII字符8 n7 A0 k4 J7 g* Q3 d& zintf2d_out_acad_unicode yes% ]# W. P, E {- X, D' _# E3 oB17 将所有图元（直线和圆除外）导出为三次B样条iges_out_ent_as_bspline TRUE0 }: [8 P% I6 m2 {, iB18 导出3D模型几何及与它关联的视图step_export_dwg_views as_3d_viewsB19导入IGS等文件时，带有尺寸信息3 o; M; k/ H1 G' Z4 e3 fintf_use_variable_size noB20 导入文件时，尝试获取非关联的导入尺寸auto_associate_dimensions yes。

PTC Creo 3.0 新功能简介

PTC Creo 3.0 新功能简介

友创软件
导入 (转换)
参照/修改
• 协作：在一个多-CAD环境中高效协作
– 在原CAD系统里对模型的更改能够在Creo中可见 并传播更新
更新
非PTC Creo Date
– 管理如同Creo 数据 – 更新如果Creo数据
3
智能紧固件扩展 (IFX)
友创软件
• 简单易用的智能标准件库:
– – – – 选择一个平面、基准点、轴或自由点来定义固定位置 自动计算紧固件长度 如果选定的参考是阵列出来的就提示阵列 检查紧固件是否够长
11
新设计探索模块（Design Exploration Extension）友创软件
什么是DEX
在参数设计情况下，一个专门用来快速和方便研究评估各种概念设计的模块。 对设计更改过程及新的设计创意及评估过程提供了显著的增强。 它是一种工具，能够快速和方便地探索评估不同的设计方案。
• 功能
友创软件
• HDR支持带反向着色显示样式
– HDR图像用于反射、灯光和背景 – 控制强度, 饱和度, 旋转, 缩放和高度
• 真实的凹凸贴图
– 凹凸贴图效果现在在常规图形中展现 – 程序贴图也支持(在带反射的阴影里)
• 环境光遮蔽
– 遮蔽的几何变暗 – 随着模型旋转实时生成
益处
• 能够让设计师在一个更加身临其境的环境中 工作
新对齐到外部几何
能力
• 对齐到外部曲线或边 • 支持连接
– 位置, 法向&相切
友创软件
• 控制对齐限制处理 • 支持:
– 1和2侧边带和不带折痕 – 镜像
• 连接面和边的能力 • 支持连接镜像 • 依赖于选择顺序
– 第二个选定图元移动到第一个

PTC Creo3.0 新功能介绍

PTC Creo3.0 新功能介绍
2010, 2013 14, 2000, 2004, 2007, 2010, 2013
CADDS5
R14, R15
R14, R15
R14, R15
R14, R15
R14, R15
R14, R15
R14, R15
R14, R15
CATIA V4
CATIA V5
Creo Elements/Direct
4.1.6 ‐ 4.2.5
N/S
Interface for JT
N/S
包括在基本包中
CADDS5
包括在基本包中
包括在基本包中
N/S
包括在基本包中
Creo Elements/Direct
包括在基本包中
N/S
N/S
包括在基本包中
AutoCAD DXF
N/S
包括在基本包中
N/S
包括在基本包中
AutoCAD Drawing
N/S
包括在基本包中
12
智能紧固件扩展 (IFX)
介绍
使用传统建模技术组装内六角螺钉并为每个零件创建一个孔将平均花费每个用 至少35次鼠标点击和96秒时间. PTC Creo智能紧固件扩展(IFX)在一个单一用户界面里装配紧固件并自动创建 孔，减少工作载荷到11次鼠标点击和19秒时间.
13
智能紧固件扩展 (IFX)
检验
更新孔位置 紧固件长度
Lite Full
16
COTS Library Objects
DIN EN ISO 1207, 2009,1580, 4762, 10642
DIN 84, 85, 580, 912, 921, 931, 933, 960, 961, 963, 6912, 7990, 7984, 7991
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

keep_constraint_type
0 no 0.001 yes
on quick yes
no no
yes no yes no yes
PTC Inc.

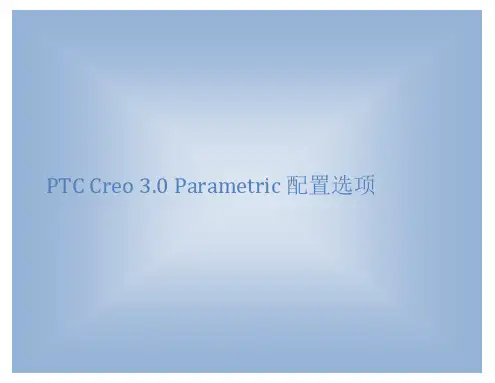

PTC Creo® 3.0: Parametric 配置选项
日期代码 F000
PTC Inc.
© 2014 PTC Inc. 和/或其子公司版权所有。保留所有权利。 PTC Inc. 及其子公司 (通称 "PTC") 的用户和培训文档受美国和其他国家/地区版权法的保护，并受许可协议的约束，复制、 公开发行和使用此文档受到严格限制。PTC 在此同意，依据适用软件的许可协议规定，允许拥有软件使用权的用户以印刷 形式复制本文档 (如果在软件媒介中提供)，但仅限内部/个人使用。任何复印件都应包括 PTC 版权通告和由 PTC 提供的其他 专利通告。未经 PTC 明确书面许可，不得复制培训材料。未经 PTC 事先书面许可，本文档不得公开、转让、修改或简化为 任何形式 (包括电子媒介)，也不允许以任何手段传播、公开发行；未经授权不得出于此目的进行复制。 此处所描述的信息仅作为一般信息提供，如有更改恕不另行通知，并且不能将其解释为 PTC 的担保或承诺。本文档中如有 错误或不确切之处，PTC 概不负责。 本文档中所述软件在有书面许可协议的条件下提供，其中包括重要的商业秘密和专利信息，并受美国和其它国家/地区版权 法的保护。未经 PTC 事先书面许可，本软件不能以任何形式在任何媒介中复制或分发、公开至第三方，或者以任何软件许 可证协议所不允许的方式使用。 未经授权使用软件或其文档，将会引起民事赔偿和刑事诉讼。PTC 将软件盗版视为犯罪，而且我们据此来对待盗版者。我 们不会容忍对 PTC 软件产品的盗版行为，我们会使用包括公私两种监督资源在内的一切可用法律手段来追查盗版者的 (民事 和刑事) 责任。作为其中的一项防盗版举措，PTC 使用数据监控及净化技术来获取和传送对我们的软件进行非法复制的用户 的数据。对于从 PTC 及其授权分销商处获取了合法许可软件的用户，我们不会收集他们的数据。如果您在使用我们软件的 非法副本，但不同意我们收集和传送此类数据 (包括美国)，请停止使用此非法版本，然后与 PTC 联系以获取合法的许可版 本。 若需了解重要的版权、商标、专利和许可信息：请参阅您的 PTC 软件的“关于”对话框或版权通告。 美国政府有限权利说明 依据 FAR 12.212(a)-(b) (1995 年 10 月) 或 DFARS 227.7202-1(a) 和 227.7202-3(a) (1995 年 6 月)，本文档以及其中所述的软件 属于商用计算机文档和软件，只在有限商业许可下提供给政府。对于上述条款规定日期之前政府获得的文档资料和软件，其 使用、复制或公开受 DFARS 252.227-7013 (1988 年 10 月) 中“技术资料和计算机软件条款权利”(Rights in Technical Data and Computer Software Clause) 下的 (c)(1)(ii) 子条款或 FAR 52.227-19(c)(1)-(2) (1987 年 6 月) 中“商用计算机软件限制权 利”(Commercial Computer Software-Restricted Rights) 所适用限制条件的约束。01012014 PTC Inc., 140 Kendrick Street, Needham, MA 02494 USA
指定角度小量，从而当所需曲面等于或小于该小量 (以度 为单位) 时，将创建法向约束。 comp_placement_legacy_move 在“元件放置”操控板中显示继承“移动”选项卡。 yes, no comp_snap_angle_tolerance 指定自由拖动元件时用于捕捉的角度公差。默认值为30.0 comp_snap_dist_tolerance 指定自由拖动元件时用于捕捉的距离公差。默认值为 0.1(相对于组装元件的尺寸)。 confirm_on_edit_foreign_mode 在试图对外来模型进行设计更改时提供确认对话框 yes, no ls constraint_reference_redefin keep_constraint_type - 调整元件位置以保持相同的约 keep_constraint_type, 束类型。 reset_constraint_type - 自动更改约束类型 reset_constraint_type e 以保持元件的位置。 contact_surfaces_gap 设置焊接接触曲面之间的最大允许间隙。 convert_to_wf3_replace 转换为 Wildfire3 的替换功能。 yes, no cosmetic_thread_match_tolera 设置公差，该值在分析中用于将标准螺纹类型和标准半径 nce 匹配到选定螺纹曲面。 create_drw_sheet_thumbnails 控制是否生成绘图页面的缩略图图像，并在绘图页面选项 yes, no 卡中显示这些图像。将此选项设为“否”可以提高大型绘 creotkdat 指定附加 Toolkit 注册表文件的完整路径。 default_cable_axis_location 设置轴的位置类型。选取“沿着”将在轴的各个末端创建 on, along 一个位置。 default_geom_analysis_type 几何分析的默认保存类型。 quick, saved, feature default_ref_current_module_v 仅允许当前设计解决方案的参考。 yes, no rnt 设置“设计探索”会话的目录。默认位置位于默认的系统 des_exp_folder 文件夹中。要将该目录更改为用户定义的目录，请输入有 designate_model_item_params 指定对象时，属于该对象的所有参数也将被自动指定。 yes, no disp_in_open_rep_create 在"打开表示创建"中初始显示的"简化表示":"否"不显 yes, no, default rep 示，"是"显示图形表示，或"默认表示"，显示由选项"默 认时打开简化表示"所指定的表示。 display_all_dims 控制在动态编辑期间是否显示尺寸。 yes, no display_combined_views 默认情况下显示组合视图选项卡 yes, no display_images 显示造型特征外部的图像 yes, no display_mapkeys_dialog_on_to 控制是始终在顶部显示映射键对话框 (是)，还是在主窗 yes, no p 口后显示 (否)。 display_pdm_server_quick_vie 是 - 显示会话中各个项的 PDM 信息的汇总视图。这仅适 yes, no w 用于 ProductPoint。
目录
PTC Creo 3.0 Parametric 配置选项 Creo 2.0 到 PTC Creo 3.0 Parametric 配置选项更改 1 73
