识读色环电阻的标称阻值

容：插件电阻色环怎么读数 (1)常用插件电阻分类 (5)电阻精度与常用阻值 (6)插件电阻色环怎么读数插件电阻阻值读数方法：电阻上面用了四道色环或者五道色环来表示电阻值。

可以从任意角度一次性的读取代表电阻值的颜色信息。

1.识别顺序色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。

但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。

最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要薪鸹泛鸵罚涂梢曰救隙ㄕ馐巧返缱璧淖钅┮换贰?技巧2：棕色环是否是误差标志的判别。

棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。

在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。

技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。

比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×104Ω=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×100Ω=140Ω，误差为1％。

显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。

2.识别大小四色环电阻：第一色环是十位数，第二色环是个位数，第三色环是应乘颜色次幂颜色次，第四色环是误差率例子：棕红红金其阻值为12×102=1.2K 误差为±5%误差表示电阻数值，在标准值1200上下波动（5%×1200）都表示此电阻是可以接受的，即在1140-1260之间都是好的电阻。

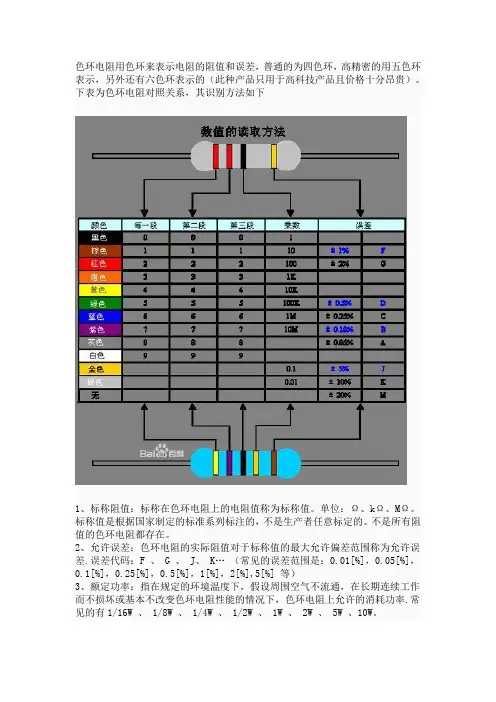

色环电阻用色环来表示电阻的阻值和误差，普通的为四色环，高精密的用五色环表示，另外还有六色环表示的（此种产品只用于高科技产品且价格十分昂贵）。

下表为色环电阻对照关系，其识别方法如下
1、标称阻值：标称在色环电阻上的电阻值称为标称值。

单位：Ω、kΩ、MΩ。

标称值是根据国家制定的标准系列标注的，不是生产者任意标定的。

不是所有阻值的色环电阻都存在。

2、允许误差：色环电阻的实际阻值对于标称值的最大允许偏差范围称为允许误差.误差代码：F 、 G 、 J、K… （常见的误差范围是：0.01[%]，0.05[%]，0.1[%]，0.25[%]，0.5[%]，1[%]，2[%],5[%] 等）
3、额定功率：指在规定的环境温度下，假设周围空气不流通，在长期连续工作而不损坏或基本不改变色环电阻性能的情况下，色环电阻上允许的消耗功率.常见的有1/16W 、 1/8W 、 1/4W 、 1/2W 、 1W 、 2W 、 5W 、10W。

怎样看色环电阻阻值
色环电阻是用十种颜色表示电阻值，一般由4个或5个色环组成，第一环为靠近电阻端部。

若是4环色环电阻，第一第二环表示数字，第三环表示倍率，第五环表示误差；若是5环色环电阻，第一至第三环表示数字，第三环表示倍率，第五环表示误差。

一、四环色环表示法：
第一、二环第三环第四环颜色代表数字颜色代表倍率颜色代表误差
黑0金10-2金±5％
棕1银10-1银±10％
红2黑100红±2％
橙3棕101绿±0.5％
黄4红102无色环±20％
绿5橙103
蓝6黄104
紫7绿105
灰8蓝106
白9紫107
灰108
白109
二、五环色环表示法：
第一、二、三环第四环第五环
颜色代表数字颜色代表倍率颜色代表误差黑0金10-2金±5％
棕1银10-1银±10％红2黑100红±2％
橙3棕101绿±0.5％黄4红102无色环±20％绿5橙103
蓝6黄104
紫7绿105
灰8蓝106
白9紫107
灰108
白109
附E24系列电阻标称阻值（误差±5%）：
1 1.1 1.
2 1.
3 1.5 1.6 1.82
2.2 2.4 2.73
3.3 3.6 3.9
4.3
4.7
5.1 5.6
6.3 6.8
7.5
8.2
9.1。

色环电阻的认识与测量实验报告一、实验目的1.认识色环电阻及其阻值读取方法。

2.学习使用万用表测量色环电阻的阻值。

3.掌握色环电阻的识别技巧及应用。

二、实验原理色环电阻是一种带有彩色环状的电阻器，通过色环的不同颜色和排列顺序表示不同的阻值。

通常，色环电阻的环数越多，其阻值精度越高。

常见的色环电阻有4环和5环两种类型。

三、实验步骤1.准备实验器材：色环电阻若干、数字万用表一台。

2.观察色环电阻的色环：选择一个色环电阻，仔细观察其色环。

常见的色环颜色有黑、红、橙、黄、绿、蓝、紫等，不同颜色的组合代表不同的阻值。

3.识别色环：根据色环的颜色和排列顺序，读取色环电阻的阻值。

对于4环电阻，前3个色环代表数值，第4个色环代表误差等级；对于5环电阻，前4个色环代表数值，第5个色环代表误差等级。

4.使用万用表测量阻值：将数字万用表旋至“Ω”档，选择合适的量程（根据电阻的标称阻值选择）。

红黑表笔分别接触色环电阻的两个引脚，万用表会显示测量得到的阻值。

5.记录数据：将不同色环组合下的测量结果记录在实验报告中，以便分析。

6.分析结果：根据实验结果，分析色环电阻的识别技巧及应用。

四、实验结果与分析1.通过本次实验，我们了解了色环电阻的特点及阻值读取方法。

在实验过程中，我们发现不同颜色的组合代表不同的阻值，而误差等级则由最后一个色环表示。

这些信息对于正确识别和使用色环电阻至关重要。

2.使用数字万用表测量色环电阻的阻值是一种简单而实用的方法。

在实验过程中，我们发现测量结果与标称阻值相差不大，说明色环电阻的精度较高。

此外，我们还发现不同规格的电阻具有不同的精度等级，这与色环电阻的特点相符合。

3.通过实验结果的分析，我们发现色环电阻具有较高的稳定性和可靠性，适用于各种电路中。

此外，由于其体积较小、精度高，因此常用于精密电路中。

在实际应用中，我们需要根据具体电路的要求选择合适的色环电阻，以确保电路的正常运行。

五、实验总结本次实验通过观察色环电阻的色环及使用数字万用表测量其阻值，使我们更加深入地了解了色环电阻的特点及使用方法。
