企业能量平衡表编制方法GB/T 16615-1996Methods of drawing up energy balance table in enterprises1996-11-28发布1997-07-01实施1 范围本标准规定了企业能量平衡表的编制原则和方法。
本标准适用于企业编制能量平衡表。
2 引用标准下列标准所包含的条文,通过在本标准中引用而构成本标准的条文,本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 2589-90 综合能耗计算通则GB/T 3484-93 企业能量平衡通则GB/T 16614-1996 企业能量平衡统计方法3 定义本标准采用以下定义:非平衡项 team not join in balance不参与平衡计算的项目,如企业内回收利用的能量。
4 能量平衡表式4.1 企业能量平衡表的横行划分为购入贮存、加工转换、输送分配、最终使用四个环节。
纵行是能源的供入能量、有效能量和损失能量、回收能量和能量利用率等项。
4.2 购入贮存、加工转换、输送分配与最终使用四个环节的表式如附录A。
4.3 最终使用划分为主要生产系统、辅助生产系统、采暖(空调)、照明、运输及其它等六个用能单元。
4.4 购入贮存环节等价值栏右侧使用双线,平衡表双线右侧数字均为当量值。
5 编制平衡表的数据5.1 企业能量平衡表的基础数据来源于企业能源统计资料。
5.2 平衡表的数据除各种能源的实物量及等价值栏外,均是能量的当量值。
5.3 企业能量平衡表的结果应符合能量守恒定律。
各种能源的当量值收支总量应保持平衡;供入能量与有效能量及损失能量之和保持平衡。
5.4 非平衡项数值应使用方括号括住。
5.5 购入贮存栏内数据已扣除库存增量及外销量。
5.6 有效能量的计算应符合GB/T 3484。
5.7 各种能源的折算应符合GB/T 2589。
5.8 能量利用率按式(1)计算:ηe =(Q1/Q2) (1)式中:ηe —能量利用率;Q1 —有效能量;Q2 —供入能量。

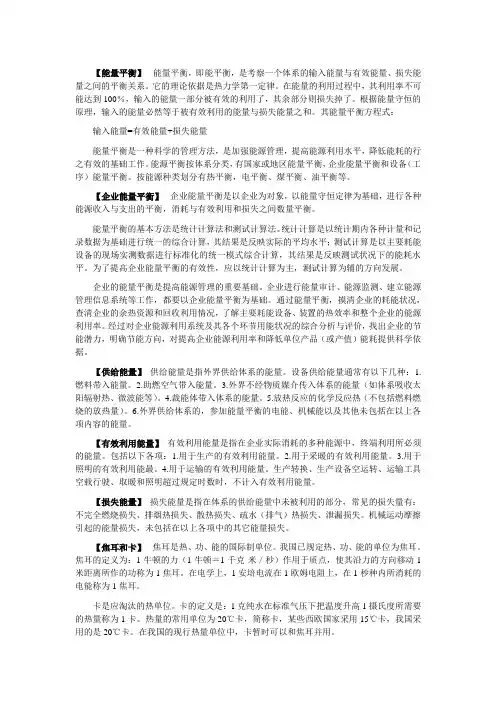

【能量平衡】能量平衡,即能平衡,是考察一个体系的输入能量与有效能量、损失能量之间的平衡关系。
它的理论依据是热力学第一定律。
在能量的利用过程中,其利用率不可能达到100%,输入的能量一部分被有效的利用了,其余部分则损失掉了。
根据能量守恒的原理,输入的能量必然等于被有效利用的能量与损失能量之和。
其能量平衡方程式:输入能量=有效能量+损失能量能量平衡是一种科学的管理方法,是加强能源管理,提高能源利用水平,降低能耗的行之有效的基础工作。
能源平衡按体系分类,有国家或地区能量平衡,企业能量平衡和设备(工序)能量平衡。
按能源种类划分有热平衡,电平衡、煤平衡、油平衡等。
【企业能量平衡】企业能量平衡是以企业为对象,以能量守恒定律为基础,进行各种能源收入与支出的平衡,消耗与有效利用和损失之间数量平衡。
能量平衡的基本方法是统计计算法和测试计算法。
统计计算是以统计期内各种计量和记录数据为基础进行统一的综合计算,其结果是反映实际的平均水平;测试计算是以主要耗能设备的现场实测数据进行标准化的统一模式综合计算,其结果是反映测试状况下的能耗水平。
为了提高企业能量平衡的有效性,应以统计计算为主,测试计算为辅的方向发展。
企业的能量平衡是提高能源管理的重要基础。
企业进行能量审计、能源监测、建立能源管理信息系统等工作,都要以企业能量平衡为基础。
通过能量平衡,摸清企业的耗能状况,查清企业的余热资源和回收利用情况,了解主要耗能设备、装置的热效率和整个企业的能源利用率。
经过对企业能源利用系统及其各个环节用能状况的综合分析与评价,找出企业的节能潜力,明确节能方向,对提高企业能源利用率和降低单位产品(或产值)能耗提供科学依据。
【供给能量】供给能量是指外界供给体系的能量。
设备供给能量通常有以下几种:1.燃料带入能量。
2.助燃空气带入能量。
3.外界不经物质媒介传入体系的能量(如体系吸收太阳辐射热、微波能等)。
4.裁能体带入体系的能量。
5.放热反应的化学反应热(不包括燃料燃烧的放热量)。

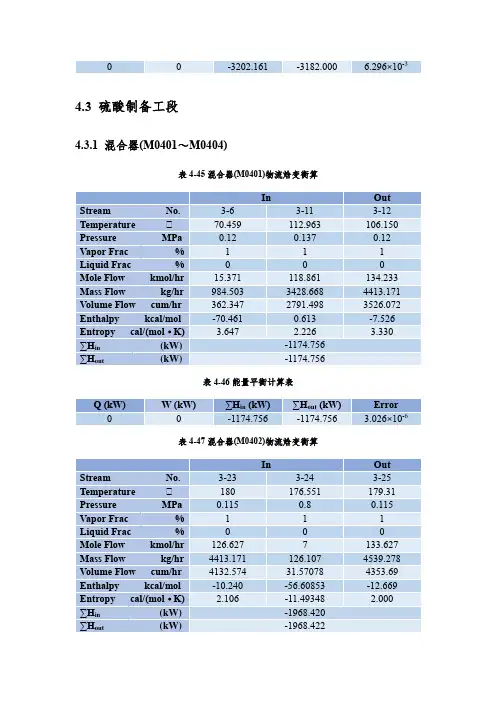

4.3 硫酸制备工段4.3.1 混合器(M0401~M0404)表4-45混合器(M0401)物流焓变衡算表4-46能量平衡计算表表4-47混合器(M0402)物流焓变衡算表4-48能量平衡计算表表4-49混合器(M0403)物流焓变衡算表4-50能量平衡计算表表4-51混合器(M0404)物流焓变衡算表4-52能量平衡计算表4.3.2 分流器(S0401~S0403)表4-53分流器(S0401)物流焓变衡算表4-54能量平衡计算表表4-55分流器(S0402)物流焓变衡算表4-56能量平衡计算表表4-57分流器(S0403)物流焓变衡算表4-58能量平衡计算表4.3.3 换热器(E0403~E0411)表4-59换热器(E0403)物流焓变衡算表4-60能量平衡计算表表4-61换热器(E0404)物流焓变衡算表4-62能量平衡计算表表4-63换热器(E0405)物流焓变衡算表4-64能量平衡计算表表4-65换热器(E0406)物流焓变衡算表4-66能量平衡计算表表4-67换热器(E0407)物流焓变衡算表4-68能量平衡计算表表4-69换热器(E0408)物流焓变衡算表4-70能量平衡计算表表4-71换热器(E0409)物流焓变衡算表4-72能量平衡计算表表4-73换热器(E0410)物流焓变衡算表4-74能量平衡计算表表4-75换热器(E0411)物流焓变衡算表4-76能量平衡计算表4.3.3反应器(R0401-1~4)表4-77反应器(R0401-1)物流焓变衡算表4-78能量平衡计算表表4-79反应器(R0401-2)物流焓变衡算表4-80能量平衡计算表表4-81 反应器(R0401-3)物流焓变衡算表4-82能量平衡计算表表4-83 反应器(R0401-4)物流焓变衡算表4-84能量平衡计算表4.3.4塔设备(T0401~T0403)表4-85干燥塔(T0401)物流焓变衡算表4-86能量平衡计算表表4-87干燥塔(T0402)物流焓变衡算表4-88能量平衡计算表表4-89吸收塔(T0403)物流焓变衡算表4-90能量平衡计算表4.3.5压缩机(C0401)表4-91压缩机(C0401)物流焓变衡算表4-92能量平衡计算表。
《企业能量平衡表编制方法》(GB/T 16615-1996)中华人民共和国国家标GB/T 16615-1996企业能量平衡表编制方法Methods of drawing up energy balance table in enterprises1996-11-28发布1997-07-01实施1 范围本标准规定了企业能量平衡表的编制原则和方法。
本标准适用于企业编制能量平衡表。
2 引用标准下列标准所包含的条文,通过在本标准中引用而构成本标准的条文,本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 2589-90 综合能耗计算通则GB/T 3484-93 企业能量平衡通则GB/T 16614-1996 企业能量平衡统计方法3 定义本标准采用以下定义:非平衡项 team not join in balance不参与平衡计算的项目,如企业内回收利用的能量。
4 能量平衡表式4.1 企业能量平衡表的横行划分为购入贮存、加工转换、输送分配、最终使用四个环节。
纵行是能源的供入能量、有效能量和损失能量、回收能量和能量利用率等项。
4.2 购入贮存、加工转换、输送分配与最终使用四个环节的表式如附录A。
4.3 最终使用划分为主要生产系统、辅助生产系统、采暖(空调)、照明、运输及其它等六个用能单元。
4.4 购入贮存环节等价值栏右侧使用双线,平衡表双线右侧数字均为当量值。
5 编制平衡表的数据5.1 企业能量平衡表的基础数据来源于企业能源统计资料。
5.2 平衡表的数据除各种能源的实物量及等价值栏外,均是能量的当量值。
5.3 企业能量平衡表的结果应符合能量守恒定律。
各种能源的当量值收支总量应保持平衡;供入能量与有效能量及损失能量之和保持平衡。
5.4 非平衡项数值应使用方括号括住。
中华人民共和国国家标GB/T 16615-1996企业能量平衡表编制方法Methods of drawing up energy balance table in enterprises1996-11-28发布 1997-07-01实施1 范围本标准规定了企业能量平衡表的编制原则和方法。
本标准适用于企业编制能量平衡表。
2 引用标准下列标准所包含的条文,通过在本标准中引用而构成本标准的条文,本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 2589-90 综合能耗计算通则GB/T 3484-93 企业能量平衡通则GB/T 16614-1996 企业能量平衡统计方法3 定义本标准采用以下定义:非平衡项 team not join in balance不参与平衡计算的项目,如企业内回收利用的能量。
4 能量平衡表式4.1 企业能量平衡表的横行划分为购入贮存、加工转换、输送分配、最终使用四个环节。
纵行是能源的供入能量、有效能量和损失能量、回收能量和能量利用率等项。
4.2 购入贮存、加工转换、输送分配与最终使用四个环节的表式如附录A。
4.3 最终使用划分为主要生产系统、辅助生产系统、采暖(空调)、照明、运输及其它等六个用能单元。
4.4 购入贮存环节等价值栏右侧使用双线,平衡表双线右侧数字均为当量值。
5 编制平衡表的数据5.1 企业能量平衡表的基础数据来源于企业能源统计资料。
5.2 平衡表的数据除各种能源的实物量及等价值栏外,均是能量的当量值。
5.3 企业能量平衡表的结果应符合能量守恒定律。
各种能源的当量值收支总量应保持平衡;供入能量与有效能量及损失能量之和保持平衡。
5.4 非平衡项数值应使用方括号括住。
5.5 购入贮存栏内数据已扣除库存增量及外销量。
5.6 有效能量的计算应符合GB/T 3484。
5.7 各种能源的折算应符合GB/T 2589。
