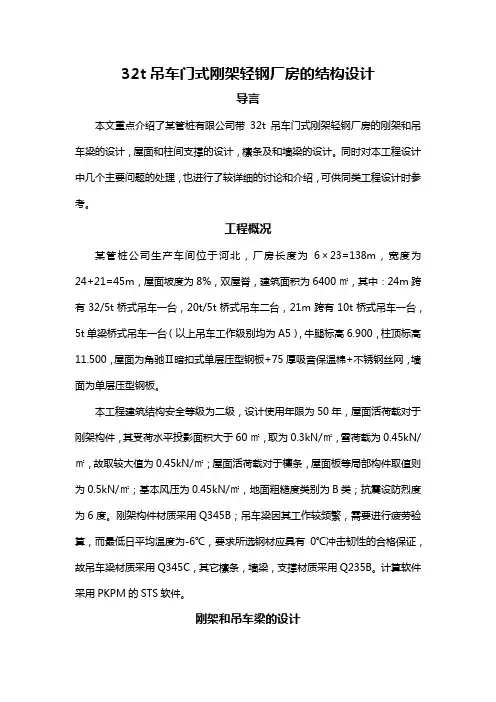

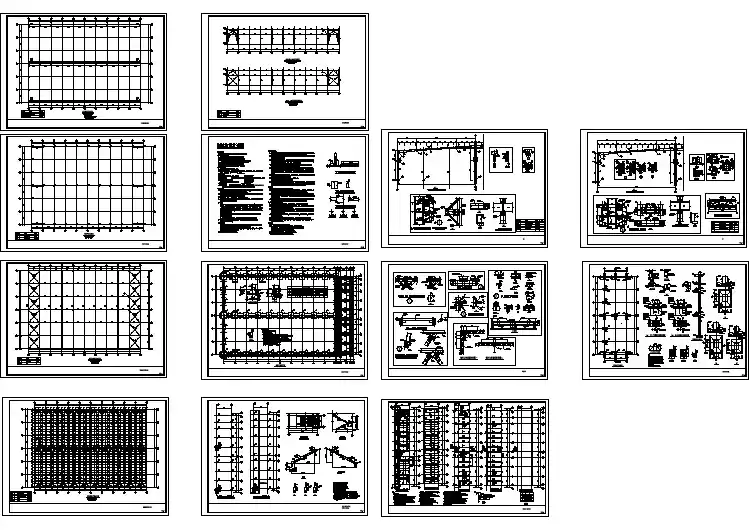

32t吊车门式刚架轻钢厂房的结构设计导言本文重点介绍了某管桩有限公司带32t吊车门式刚架轻钢厂房的刚架和吊车梁的设计，屋面和柱间支撑的设计，檩条及和墙梁的设计。
同时对本工程设计中几个主要问题的处理，也进行了较详细的讨论和介绍，可供同类工程设计时参考。
工程概况某管桩公司生产车间位于河北，厂房长度为6×23=138m，宽度为24+21=45m，屋面坡度为8%，双屋脊，建筑面积为6400㎡，其中：24m跨有32/5t桥式吊车一台，20t/5t桥式吊车二台，21m跨有10t桥式吊车一台，5t单梁桥式吊车一台（以上吊车工作级别均为A5），牛腿标高6.900，柱顶标高11.500，屋面为角驰Ⅱ暗扣式单层压型钢板+75厚吸音保温棉+不锈钢丝网，墙面为单层压型钢板。
本工程建筑结构安全等级为二级，设计使用年限为50年，屋面活荷载对于刚架构件，其受荷水平投影面积大于60㎡，取为0.3kN/㎡，雪荷载为0.45kN/㎡，故取较大值为0.45kN/㎡；屋面活荷载对于檁条，屋面板等局部构件取值则为0.5kN/㎡；基本风压为0.45kN/㎡，地面粗糙度类别为B类；抗震设防烈度为6度。
刚架构件材质采用Q345B；吊车梁因其工作较频繁，需要进行疲劳验算，而最低日平均温度为-6℃，要求所选钢材应具有0℃冲击韧性的合格保证，故吊车梁材质采用Q345C，其它檩条，墙梁，支撑材质采用Q235B。
计算软件采用PKPM的STS软件。
刚架和吊车梁的设计考虑制作安装简便，刚架柱，梁均采用实腹式焊接H型钢，门式刚架用STS 软件进行分析计算时，对屋面活荷载考虑其各跨的不利布置，对吊车的竖向及水平荷载，当参于组合的吊车台数为2台时，对其进行折减，折减系数取为0.9。
由于桥式吊车起重量为32t，已超出《门式刚架轻型房屋钢结构技术规范》（下称轻钢规范）的适用范围，故刚架柱采用《钢结构设计规范》（下称钢结构规范）验算，由于吊车梁可作为柱子的侧向支承点，故下柱平面外计算长度取为7.5m 即基础面至牛腿面的长度，上柱平面外计算长度取为4.6，即牛腿面至柱顶的长度；而对于屋面变截面梁，由于钢结构规范只能用等效截面来验算，会存在一定误差，所以屋面变截面梁的强度和稳定仍按轻钢规范来验算，其平面外计算长度取为两屋面隅撑之间的距离，对于屋面变截面梁的挠度则按钢结构规范从严控制。

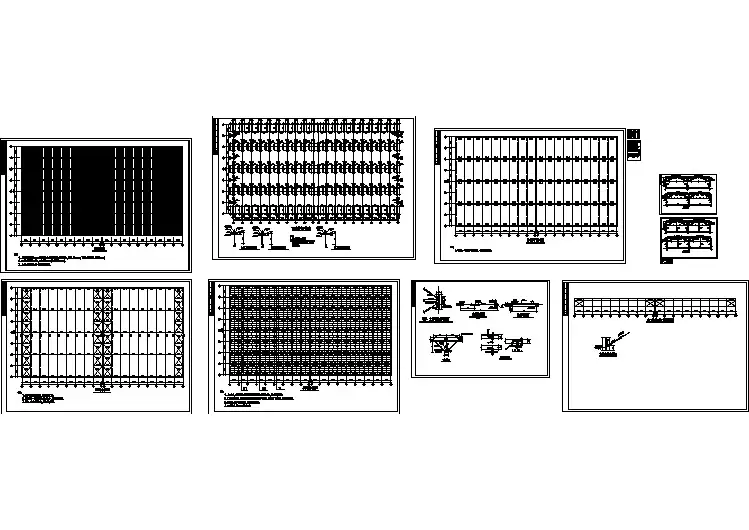

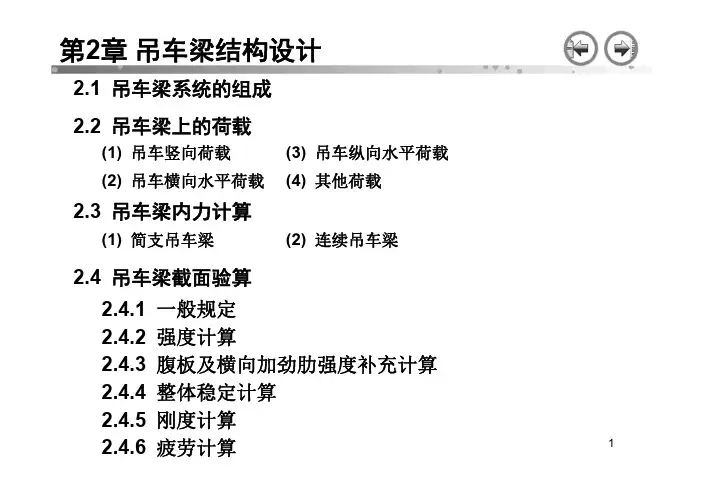

2.1吊车梁系统的组成2.2吊车梁上的荷载2.3吊车梁内力计算2.4吊车梁截面验算(4)其他荷载(2)吊车横向水平荷载(1)吊车竖向荷载(3)吊车纵向水平荷载(1)简支吊车梁(2)连续吊车梁2.4.2强度计算2.4.1一般规定2.4.3腹板及横向加劲肋强度补充计算2.4.4整体稳定计算2.4.5刚度计算2.4.6疲劳计算122.5吊车梁连接计算及构造要求2.5.4其它构造要求2.5.1梁腹板与翼缘板连接2.5.2支座加劲肋与腹板、翼缘板连接2.5.3吊车梁与柱的连接2.7 车挡2.6吊车轨道3横行小车吊车梁柱吊车桥架4吊车是厂房中常见的起重设备，按照吊车的利用次数和荷载大小，国家标准《起重机设计规范》(GB3811)将其分为八个工作级别，称为A1～A8。
工作制等级轻级中级重级特重级工作级别A1～A3A4、A5A6、A7A8工作制等级和工作级别的对应关系许多文献习惯将吊车以轻、中、重和特重四个工作制等级来划分，它们之间的对应关系如下：5《起重机设计规范》GB3811-1983附录A6●吊车梁(或吊车桁架)●制动结构●辅助桁架●支撑1-吊车梁；2-制动梁；3-制动桁架；4-辅助桁架；5-水平支撑；6-垂直支撑吊车梁及制动结构的组成组成：7吊车梁类型：按计算简图：●简支梁●连续梁按构造：●焊接梁●高强度螺栓桁架梁●栓-焊梁按构件类型：●实腹梁●型钢截面●焊接工字形截面●箱形截面●上行式直接支承吊车桁架：●上行式间接支承吊车桁架：吊车轨道直接铺设在桁架上弦上桁架梁上弦放置节点间短梁，以承受吊车荷载●吊车桁架8制动结构：●制动梁●制动桁架●承受横向水平荷载，保证吊车梁的整体稳定●可作为人行走道和检修平台作用：宽度：●应依吊车起重量﹑柱宽以及刚度要求确定。
●一般不小于0.75m 。
●宽度≤1.2m 时，常用制动梁●宽度＞1.2m 时，宜采用制动桁架制动结构选用：对于硬钩吊车的吊车梁，其动力作用较大，均宜采用制动梁。
