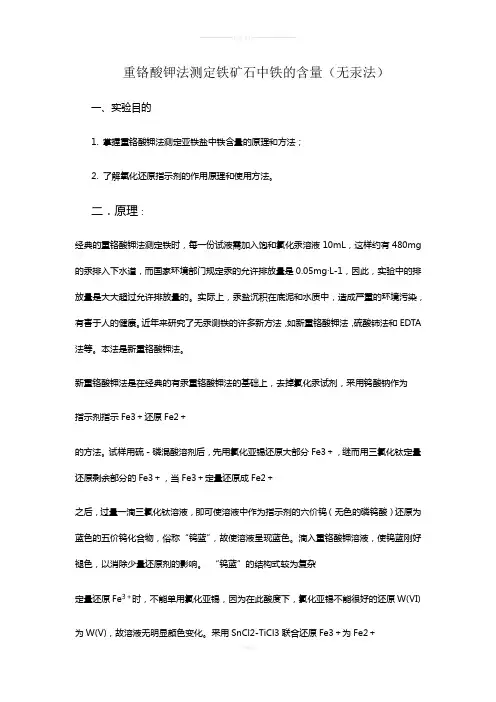

重铬酸钾法测定铁矿石中铁的含量

重铬酸钾法测定铁矿石中铁的含量（无汞法）一、实验目的1. 掌握重铬酸钾法测定亚铁盐中铁含量的原理和方法；2. 了解氧化还原指示剂的作用原理和使用方法。

二．原理：经典的重铬酸钾法测定铁时，每一份试液需加入饱和氯化汞溶液10mL，这样约有480mg 的汞排入下水道，而国家环境部门规定汞的允许排放量是0.05mg·L-1，因此，实验中的排放量是大大超过允许排放量的。

实际上，汞盐沉积在底泥和水质中，造成严重的环境污染，有害于人的健康。

近年来研究了无汞测铁的许多新方法，如新重铬酸钾法，硫酸铈法和EDTA 法等。

本法是新重铬酸钾法。

新重铬酸钾法是在经典的有汞重铬酸钾法的基础上，去掉氯化汞试剂，采用钨酸钠作为指示剂指示Fe3＋还原Fe2＋的方法。

试样用硫－磷混酸溶剂后，先用氯化亚锡还原大部分Fe3＋，继而用三氯化钛定量还原剩余部分的Fe3＋，当Fe3＋定量还原成Fe2＋之后，过量一滴三氯化钛溶液，即可使溶液中作为指示剂的六价钨（无色的磷钨酸）还原为蓝色的五价钨化合物，俗称“钨蓝”，故使溶液呈现蓝色。

滴入重铬酸钾溶液，使钨蓝刚好褪色，以消除少量还原剂的影响。

“钨蓝”的结构式较为复杂定量还原Fe3＋时，不能单用氯化亚锡，因为在此酸度下，氯化亚锡不能很好的还原W(Ⅵ)为W(V)，故溶液无明显颜色变化。

采用SnCl2-TiCl3联合还原Fe3＋为Fe2＋，过量一滴TiCl3与Na2WO4作用即显示“钨蓝”而指示。

如果单用TiCl3为还原剂也不好，尤其是试样中铁含量高时，则使溶液中引入较多的钛盐，当加水稀释试液时，易出现大量的四价钛沉淀，影响测定。

在无汞测定铁实验中常用SnCl2-TiCl3联合还原，反应式如下：2Fe3++SnCl42-+2Cl-=2Fe2++SnCl62-Fe3++Ti3++H2O=Fe2++TiO2++2H+试液中Fe3＋已经被还原为Fe2＋，加入二苯胺磺酸钠指示剂，用K2Cr2O7标准溶液滴定溶液呈现稳定的紫色即为终点。

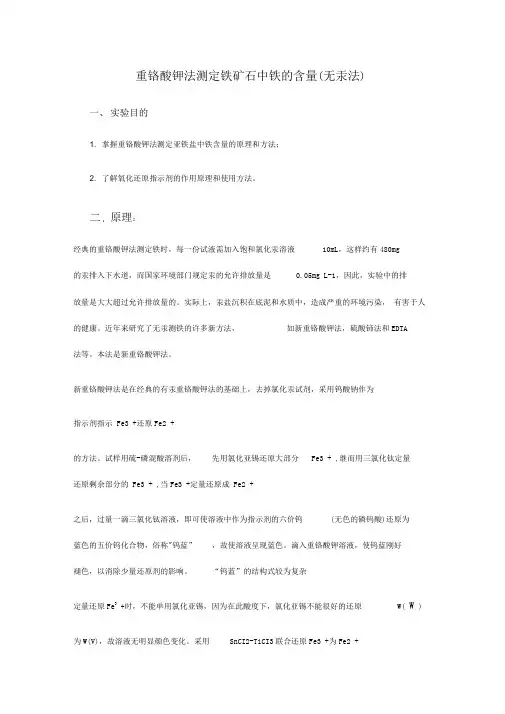

重铬酸钾法测定铁矿石中铁的含量(无汞法)一、实验目的1. 掌握重铬酸钾法测定亚铁盐中铁含量的原理和方法；2. 了解氧化还原指示剂的作用原理和使用方法。

二.原理：经典的重铬酸钾法测定铁时，每一份试液需加入饱和氯化汞溶液10mL，这样约有480mg的汞排入下水道，而国家环境部门规定汞的允许排放量是0.05mg L-1，因此，实验中的排放量是大大超过允许排放量的。

实际上，汞盐沉积在底泥和水质中，造成严重的环境污染，有害于人的健康。

近年来研究了无汞测铁的许多新方法，如新重铬酸钾法，硫酸铈法和EDTA法等。

本法是新重铬酸钾法。

新重铬酸钾法是在经典的有汞重铬酸钾法的基础上，去掉氯化汞试剂，采用钨酸钠作为指示剂指示 Fe3 +还原Fe2 +的方法。

试样用硫-磷混酸溶剂后，先用氯化亚锡还原大部分Fe3 + ,继而用三氯化钛定量还原剩余部分的 Fe3 + ,当Fe3 +定量还原成 Fe2 +之后，过量一滴三氯化钛溶液，即可使溶液中作为指示剂的六价钨(无色的磷钨酸)还原为蓝色的五价钨化合物，俗称"钨蓝”，故使溶液呈现蓝色。

滴入重铬酸钾溶液，使钨蓝刚好褪色，以消除少量还原剂的影响。

“钨蓝”的结构式较为复杂定量还原Fe3+时，不能单用氯化亚锡，因为在此酸度下，氯化亚锡不能很好的还原W( W ) 为W(V)，故溶液无明显颜色变化。

采用SnCI2-TiCI3联合还原Fe3 +为Fe2 +，过量一滴TiCI3与Na2WO4 作用即显示“钨蓝”而指示。

如果单用 TiCI3为还原剂也不好，尤其是试样中铁含量高时，则使溶液中引入较多的钛盐，当加水稀释试液时，易出现大量的四价钛沉淀，影响测定。

在无汞测定铁实验中常用 SnCI2-TiCI3联合还原，反应式如下：2Fe3++SnCI 42-+2CI -=2Fe 2+ +SnCI 62-Fe3++Ti 3++H 2O=Fe 2+ +TiO 2+ +2H +试液中Fe3 +已经被还原为 Fe2 + ,加入二苯胺磺酸钠指示剂，用K2Cr2O7标准溶液滴定溶液呈现稳定的紫色即为终点。

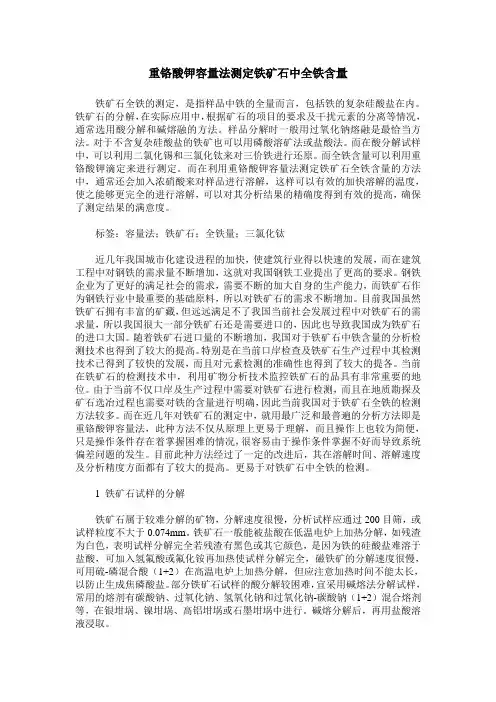

重铬酸钾容量法测定铁矿石中全铁含量铁矿石全铁的测定，是指样品中铁的全量而言，包括铁的复杂硅酸盐在内。

铁矿石的分解，在实际应用中，根据矿石的项目的要求及干扰元素的分离等情况，通常选用酸分解和碱熔融的方法。

样品分解时一般用过氧化钠熔融是最恰当方法。

对于不含复杂硅酸盐的铁矿也可以用磷酸溶矿法或盐酸法。

而在酸分解试样中，可以利用二氯化锡和三氯化钛来对三价铁进行还原。

而全铁含量可以利用重铬酸钾滴定来进行测定。

而在利用重铬酸钾容量法测定铁矿石全铁含量的方法中，通常还会加入浓硝酸来对样品进行溶解，这样可以有效的加快溶解的温度，使之能够更完全的进行溶解，可以对其分析结果的精确度得到有效的提高，确保了测定结果的满意度。

标签：容量法；铁矿石；全铁量；三氯化钛近几年我国城市化建设进程的加快，使建筑行业得以快速的发展，而在建筑工程中对钢铁的需求量不断增加，这就对我国钢铁工业提出了更高的要求。

钢铁企业为了更好的满足社会的需求，需要不断的加大自身的生产能力，而铁矿石作为钢铁行业中最重要的基础原料，所以对铁矿石的需求不断增加。

目前我国虽然铁矿石拥有丰富的矿藏，但远远满足不了我国当前社会发展过程中对铁矿石的需求量，所以我国很大一部分铁矿石还是需要进口的，因此也导致我国成为铁矿石的进口大国。

随着铁矿石进口量的不断增加，我国对于铁矿石中铁含量的分析检测技术也得到了较大的提高。

特别是在当前口岸检查及铁矿石生产过程中其检测技术已得到了较快的发展，而且对元素检测的准确性也得到了较大的提各。

当前在铁矿石的检测技术中，利用矿物分析技术监控铁矿石的品具有非常重要的地位。

由于当前不仅口岸及生产过程中需要对铁矿石进行检测，而且在地质勘探及矿石选冶过程也需要对铁的含量进行明确，因此当前我国对于铁矿石全铁的检测方法较多。

而在近几年对铁矿石的测定中，就用最广泛和最普遍的分析方法即是重铬酸钾容量法，此种方法不仅从原理上更易于理解，而且操作上也较为简便，只是操作条件存在着掌握困难的情况，很容易由于操作条件掌握不好而导致系统偏差问题的发生。

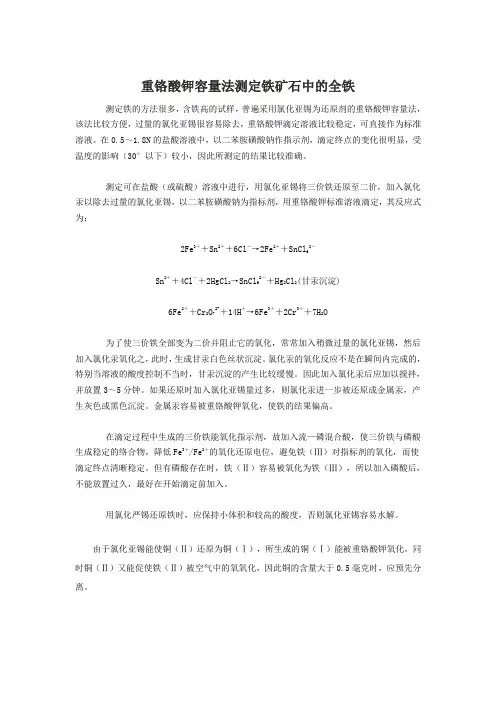

重铬酸钾容量法测定铁矿石中的全铁测定铁的方法很多，含铁高的试样，普遍采用氯化亚锡为还原剂的重铬酸钾容量法，该法比较方便，过量的氯化亚锡很容易除去，重铬酸钾滴定溶液比较稳定，可直接作为标准溶液。

在0.5～1.8N的盐酸溶液中，以二苯胺磺酸钠作指示剂，滴定终点的变化很明显，受温度的影响（30°以下）较小，因此所测定的结果比较准确。

测定可在盐酸（或硫酸）溶液中进行，用氯化亚锡将三价铁还原至二价，加入氯化汞以除去过量的氯化亚锡，以二苯胺磺酸钠为指标剂，用重铬酸钾标准溶液滴定，其反应式为：2Fe3＋＋Sn2＋＋6Cl－→2Fe2＋＋SnCl62－Sn2＋＋4Cl－＋2HgCl2→SnCl62－＋Hg2Cl2(甘汞沉淀)6Fe2＋＋Cr2O72-＋14H＋→6Fe3＋＋2Cr3＋＋7H2O为了使三价铁全部变为二价并阻止它的氧化，常常加入稍微过量的氯化亚锡，然后加入氯化汞氧化之，此时，生成甘汞白色丝状沉淀。

氯化汞的氧化反应不是在瞬间内完成的，特别当溶液的酸度控制不当时，甘汞沉淀的产生比较缓慢。

因此加入氯化汞后应加以搅拌，并放置3～5分钟。

如果还原时加入氯化亚锡量过多，则氯化汞进一步被还原成金属汞，产生灰色或黑色沉淀。

金属汞容易被重铬酸钾氧化，使铁的结果偏高。

在滴定过程中生成的三价铁能氧化指示剂，故加入流—磷混合酸，使三价铁与磷酸生成稳定的络合物，降低Fe3＋/Fe2＋的氧化还原电位，避免铁（Ⅲ）对指标剂的氧化，而使滴定终点清晰稳定。

但有磷酸存在时，铁（Ⅱ）容易被氧化为铁（Ⅲ），所以加入磷酸后，不能放置过久，最好在开始滴定前加入。

用氯化严锡还原铁时，应保持小体积和较高的酸度，否则氯化亚锡容易水解。

由于氯化亚锡能使铜（Ⅱ）还原为铜（Ⅰ），所生成的铜（Ⅰ）能被重铬酸钾氧化，同时铜（Ⅱ）又能促使铁（Ⅱ）被空气中的氧氧化，因此铜的含量大于0.5毫克时，应预先分离。

钼、砷、锑和铂等，均可被氯化亚锡还原，又能为重铬酸钾氧化。

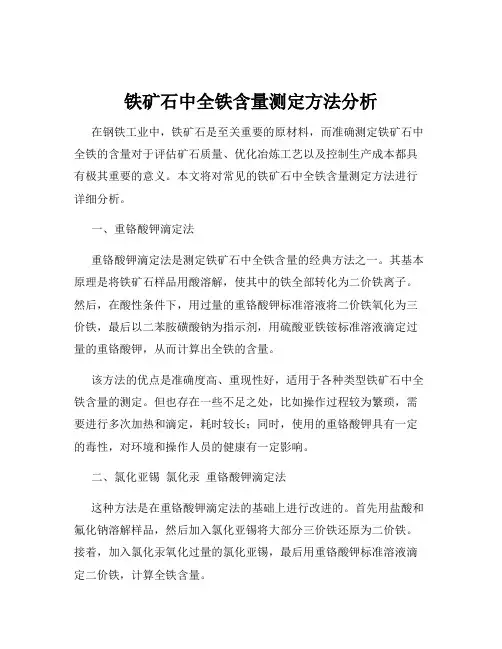

铁矿石中全铁含量测定方法分析在钢铁工业中，铁矿石是至关重要的原材料，而准确测定铁矿石中全铁的含量对于评估矿石质量、优化冶炼工艺以及控制生产成本都具有极其重要的意义。

本文将对常见的铁矿石中全铁含量测定方法进行详细分析。

一、重铬酸钾滴定法重铬酸钾滴定法是测定铁矿石中全铁含量的经典方法之一。

其基本原理是将铁矿石样品用酸溶解，使其中的铁全部转化为二价铁离子。

然后，在酸性条件下，用过量的重铬酸钾标准溶液将二价铁氧化为三价铁，最后以二苯胺磺酸钠为指示剂，用硫酸亚铁铵标准溶液滴定过量的重铬酸钾，从而计算出全铁的含量。

该方法的优点是准确度高、重现性好，适用于各种类型铁矿石中全铁含量的测定。

但也存在一些不足之处，比如操作过程较为繁琐，需要进行多次加热和滴定，耗时较长；同时，使用的重铬酸钾具有一定的毒性，对环境和操作人员的健康有一定影响。

二、氯化亚锡氯化汞重铬酸钾滴定法这种方法是在重铬酸钾滴定法的基础上进行改进的。

首先用盐酸和氟化钠溶解样品，然后加入氯化亚锡将大部分三价铁还原为二价铁。

接着，加入氯化汞氧化过量的氯化亚锡，最后用重铬酸钾标准溶液滴定二价铁，计算全铁含量。

此方法相较于传统的重铬酸钾滴定法，简化了操作步骤，缩短了分析时间。

然而，氯化汞是一种剧毒物质，对环境和人体危害极大，需要在操作过程中特别小心，严格控制其使用和排放。

三、EDTA 配位滴定法EDTA 配位滴定法也是常用的测定铁矿石中全铁含量的方法之一。

在酸性条件下，将铁矿石样品溶解，用还原剂将铁全部还原为二价铁。

然后，加入过量的 EDTA 标准溶液与二价铁配位，再以二甲酚橙为指示剂，用锌标准溶液滴定剩余的 EDTA，从而计算出全铁的含量。

EDTA 配位滴定法的优点是操作相对简便，分析速度较快，且试剂毒性较小。

但该方法的选择性相对较差，容易受到其他金属离子的干扰，因此在测定前需要对样品进行预处理，以消除干扰。

四、原子吸收光谱法原子吸收光谱法是一种基于物质对特定波长光的吸收特性来测定元素含量的方法。

重铬酸钾法测定铁矿石中铁的含量内蒙古包头 014080摘要：现阶段在中国进行矿产开采的过程中，开采最为广泛的为铁矿，我国己经探明的铁矿数量非常多,铁矿是我国十分重要的矿产资源。

在进行铁矿石开采的过程中，矿石的铁含量直接关系到开采出铁矿石的整体质量,因此在开采之前应当对铁矿石的铁含量进行测定,为开采工作更好地开展打下基础，提升铁矿开采企业的经济效益和社会效益。

重铬酸钾滴定法中化学参数对其影响报道很少，重铬酸钾滴定法测定铁含量时其温度、指示剂和空白溶液等化学参数对其影响，标准中对空白溶液进行了校正。

在氧化还原过程中，指示剂也参与了反应,到终点时并不能恢复到原来状态，实际上起了部分还原剂的作用。

此外，检验过程中温度的变化，重铬酸钾溶液用量的变化，都会对实验结果稍有影响，所以在化验过程中需要做标样。

关键词：重铬酸钾容量法；铁矿石；全铁量；三氯化钛；氯化亚锡。

铁矿石经浓硫磷混酸加热到300-350℃溶解后，用SnCl2—TiCl3还原滴定Fe3+，让Fe3+还原为Fe2+。

再用K2Cr2O7标准溶液滴定铁的含量。

该方法对实验操作温度，试样溶解酸的选择有一定的要求，选用浓硫酸和浓磷酸3:2的比例的混酸溶解。

一、化学分析法化学分析法是分析铁矿石中全铁含量重要的方法，重铬酸钾法是测定铁矿石中全铁含量准确的化学分析方法。

从重铬酸钾法的具体应用来看，近年来，对该方法进行了研究改进，在具体还原方面，SnCl2-TiCl3还原体系是先使用SnCl2将大部分的三价铁离子还原为二价铁离子，再用TiCl3还原剩余的三价铁离子并过量1-2滴，用钨酸钠指示剂指示TiCl3还原三价铁离子终点，也就是说，在三价铁离子定量还原为二价铁离子后，钨酸钠中的六价钨将过量1-2滴TiCl3溶液还原为5价钨化合物，此时溶液将变蓝，过量TiCl3引起的钨蓝可通过重铬酸钾氧化去除。

二、分析过程1.仪器:电子天平、锥形瓶(300mL)、滴定管（50mL）、烧杯(1000mL、200mL)、量杯(20 mL)2.试剂:(1)硫磷混酸（3:2）:将3000mL浓H2SO4慢慢加入2000mLH3PO4中冷却混匀。

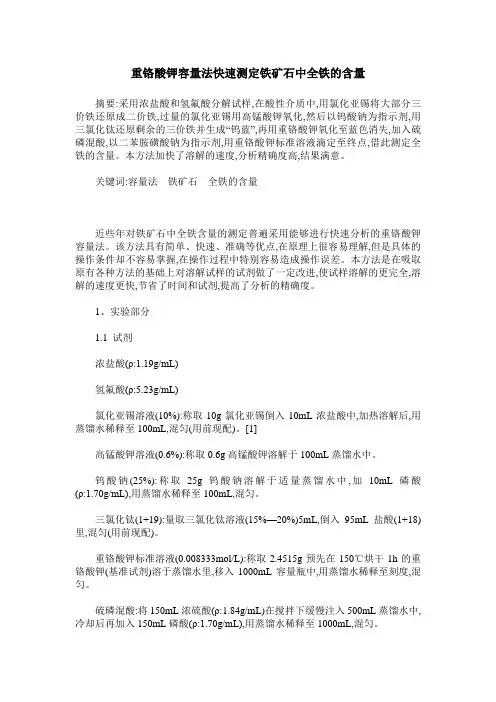

重铬酸钾容量法快速测定铁矿石中全铁的含量摘要:采用浓盐酸和氢氟酸分解试样,在酸性介质中,用氯化亚锡将大部分三价铁还原成二价铁,过量的氯化亚锡用高锰酸钾氧化,然后以钨酸钠为指示剂,用三氯化钛还原剩余的三价铁并生成“钨蓝”,再用重铬酸钾氧化至蓝色消失,加入硫磷混酸,以二苯胺磺酸钠为指示剂,用重铬酸钾标准溶液滴定至终点,借此测定全铁的含量。

本方法加快了溶解的速度,分析精确度高,结果满意。

关键词:容量法铁矿石全铁的含量近些年对铁矿石中全铁含量的测定普遍采用能够进行快速分析的重铬酸钾容量法。

该方法具有简单、快速、准确等优点,在原理上很容易理解,但是具体的操作条件却不容易掌握,在操作过程中特别容易造成操作误差。

本方法是在吸取原有各种方法的基础上对溶解试样的试剂做了一定改进,使试样溶解的更完全,溶解的速度更快,节省了时间和试剂,提高了分析的精确度。

1、实验部分1.1 试剂浓盐酸(ρ:1.19g/mL)氢氟酸(ρ:5.23g/mL)氯化亚锡溶液(10%):称取10g氯化亚锡倒入10mL浓盐酸中,加热溶解后,用蒸馏水稀释至100mL,混匀(用前现配)。

[1]高锰酸钾溶液(0.6%):称取0.6g高锰酸钾溶解于100mL蒸馏水中。

钨酸钠(25%):称取25g钨酸钠溶解于适量蒸馏水中,加10mL磷酸(ρ:1.70g/mL),用蒸馏水稀释至100mL,混匀。

三氯化钛(1+19):量取三氯化钛溶液(15%—20%)5mL,倒入95mL盐酸(1+18)里,混匀(用前现配)。

重铬酸钾标准溶液(0.008333mol/L):称取2.4515g预先在150℃烘干1h的重铬酸钾(基准试剂)溶于蒸馏水里,移入1000mL容量瓶中,用蒸馏水稀释至刻度,混匀。

硫磷混酸:将150mL浓硫酸(ρ:1.84g/mL)在搅拌下缓慢注入500mL蒸馏水中,冷却后再加入150mL磷酸(ρ:1.70g/mL),用蒸馏水稀释至1000mL,混匀。

二苯胺磺酸钠(0.5%):称取0.5g二苯胺磺酸钠溶解于100 mL蒸馏水中。

重铬酸钾容量法快速测定铁矿⽯中全铁的含量2019-04-06摘要:采⽤浓盐酸和氢氟酸分解试样,在酸性介质中,⽤氯化亚锡将⼤部分三价铁还原成⼆价铁,过量的氯化亚锡⽤⾼锰酸钾氧化,然后以钨酸钠为指⽰剂,⽤三氯化钛还原剩余的三价铁并⽣成“钨蓝”,再⽤重铬酸钾氧化⾄蓝⾊消失,加⼊硫磷混酸,以⼆苯胺磺酸钠为指⽰剂,⽤重铬酸钾标准溶液滴定⾄终点,借此测定全铁的含量。

本⽅法加快了溶解的速度,分析精确度⾼,结果满意。

关键词:容量法铁矿⽯全铁的含量近些年对铁矿⽯中全铁含量的测定普遍采⽤能够进⾏快速分析的重铬酸钾容量法。

该⽅法具有简单、快速、准确等优点,在原理上很容易理解,但是具体的操作条件却不容易掌握,在操作过程中特别容易造成操作误差。

本⽅法是在吸取原有各种⽅法的基础上对溶解试样的试剂做了⼀定改进,使试样溶解的更完全,溶解的速度更快,节省了时间和试剂,提⾼了分析的精确度。

1、实验部分1.1 试剂浓盐酸(ρ:1.19g/mL)氢氟酸(ρ:5.23g/mL)氯化亚锡溶液(10%):称取10g氯化亚锡倒⼊10mL浓盐酸中,加热溶解后,⽤蒸馏⽔稀释⾄100mL,混匀(⽤前现配)。

[1]⾼锰酸钾溶液(0.6%):称取0.6g⾼锰酸钾溶解于100mL蒸馏⽔中。

钨酸钠(25%):称取25g钨酸钠溶解于适量蒸馏⽔中,加10mL磷酸(ρ:1.70g/mL),⽤蒸馏⽔稀释⾄100mL,混匀。

三氯化钛(1+19):量取三氯化钛溶液(15%―20%)5mL,倒⼊95mL盐酸(1+18)⾥,混匀(⽤前现配)。

重铬酸钾标准溶液(0.008333mol/L):称取2.4515g预先在150℃烘⼲1h的重铬酸钾(基准试剂)溶于蒸馏⽔⾥,移⼊1000mL容量瓶中,⽤蒸馏⽔稀释⾄刻度,混匀。

硫磷混酸:将150mL浓硫酸(ρ:1.84g/mL)在搅拌下缓慢注⼊500mL蒸馏⽔中,冷却后再加⼊150mL磷酸(ρ:1.70g/mL),⽤蒸馏⽔稀释⾄1000mL,混匀。

实验九铁矿石中全铁含量的测定（无汞定铁法）——重铬酸钾法、实验目的：1. 掌握基准物K2Cr2O7标准溶液的配制方法。

2. 了解铁矿石的溶解方法。

3. 理解甲基橙既是氧化剂又是指示剂的原理与条件。

4. 掌握K2Cr2O7法测全铁量的原理和方法。

5. 学习二苯胺磺酸钠的使用原理二、实验原理铁矿石的溶解方法：铁矿石的溶解方法是根据铁矿石的组成来决定的。

例如：含硅酸盐用氟化物助溶；磁铁矿用二氯化锡助溶；含硫或有机物先灼烧（550℃~600℃）去掉S和C（SO2↑、CO2↑）后，再用HCL溶；还有碱熔融法等。

本实验所用的铁矿石用浓HCL溶，基本上就可以完全溶完。

例： Fe3O4 + 8HCL == 2FeCL3 + FeCL2 + 4H2O溶解过程温度应保持80℃~90℃。

温低溶解慢、溶不完，温高FeCL3↑。

2、试样的预处理：(1) Fe（Ⅲ）的还原：用浓HCl 溶液分解铁矿石后，在热HCl 溶液中，以甲基橙为指示剂，用SnCl2 将Fe3+还原至Fe2＋，并过量1 滴（只能过量1~2滴）。

经典方法是用HgCl2 氧化过量的SnCl2，除去Sn2+的干扰，但HgCl2 造成环境污染，本实验采用无汞定铁法。

还原反应为2FeCl4- + SnCl42- + 2Cl-＝ 2FeCl42- + SnCl62+(2) 除去过量的SnCl42-：SnCl42- 耗Cr2O72-所以必须除去。

使用甲基橙指示SnCl2 还原Fe3+的原理是：Sn2＋将Fe3＋还原完后，过量的Sn2＋可将甲基橙还原为氢化甲基橙而褪色，指示了还原的终点，剩余的Sn2＋还能继续使氢化甲基橙还原成N,N-二甲基对苯二胺和对氨基苯磺酸钠，反应为：（CH3）2NC6H4N=NC6H4SO3Na→(CH3)2NC6H4NH-NHC6H4SO3Na→(CH3)2NC6H4H2N + NH2C6H4SO3Na以上反应是不可逆的，不但除去了过量的Sn2＋，而且甲基橙的还原产物不消耗K2Cr2O7。

重铬酸钾法测定铁矿石中铁的含量一、实验原理本实训采用重铬酸钾容量法,试样用硫磷混酸溶解，以浓盐酸为介质，先用还原性较强的氯化亚锡还原大部分Fe3+，然后用钨酸钠为指示剂，用还原性较弱的三氯化钛还原剩余的Fe3+，过量的一滴三氯化钛立即将作为指示剂的六价钨由无色还原为蓝色的五价钨化合物，使溶液呈蓝色，然后用少量重铬酸钾溶液将过量三氯化钛氧化，并使钨蓝被氧化而消失。

随后，以二苯胺磺酸钠作为指示剂，用重铬酸钾标准溶液滴定试液中Fe2+，便测得铁含量。

本方法适宜测定范围:10%及以上。

二、药品和仪器仪器：酸式滴定管（50ml）、移液管（50ml）、锥形瓶、量筒、洗耳球、电子天平、水浴锅药品：①硫磷混酸:将500ml硫酸(p=1.84g/ml)在不断搅拌下缓缓加入500m水中，再加入500ml磷酸(p=1.70g/ml)混匀。

②盐酸(1+1)③氯化亚锡(10%):称取10g氯化亚锡，溶于20ml盐酸(p1.19g/ml)中，用水稀释到100ml，加入数粒锡粒，混匀④钨酸钠溶液(25%):称取25g钨酸钠溶于适量的水中，加入5ml磷酸(p=1.70g/ml)用水释至100ml，混匀⑤三氯化钛(1+9):取三氯化钛溶液(15%-20%)10ml，用(1+4)盐酸稀释到100ml，混匀三、操作步骤①用减量法准确称取适量的在120℃±2℃的电烘箱中干燥至恒量的基准试剂重铬酸钾2.5g，溶于蒸馏水定容至250mL容量瓶中摇匀②移取未知铁试样溶液(l)25mL于250mL锥形瓶中，加12mL盐酸(1+1)，加热至沸，趁热滴加氯化亚锡溶液还原三价铁，并不时摇动锥形瓶中溶液，直到溶液保持淡黄色，如果氯化亚锡过量，补加高锰酸钾溶液至溶液呈现淡黄色③再加钨酸钠指示液15滴，用三氯化钛溶液还原至溶液呈蓝色后，多加三氯化钛1-2滴，再滴加稀重铬酸钾溶液至钨蓝色刚好消失④冷却至室温，立即加20mL硫磷混酸和5滴二苯胺磺酸钠指示液，液呈现绿色或者无色⑤用重铬酸钾溶液滴定至溶液刚呈紫色时为终点，记录重铬酸钾溶液消耗的体积。

重铬酸钾法测定铁矿石中铁的含量一、实验原理将粉碎到一定粒度的铁矿石用热的浓盐酸溶解其中大部分的金属氧化物。

待金属氧化物分解完全后，趁热加入SnCl2将大部分Fe3+还原为Fe2+，溶液由红棕色变为浅黄色，然后再以Na2WO4为指示剂，用TiCl3将剩余的Fe3+全部还原为Fe2+，当Fe3+完全还原为Fe2+之后，过量1-2滴TiCl3将溶液中的Na2WO4还原为蓝色的五价钨化物，俗称“钨蓝”，故指示溶液呈蓝色。

采用SnCl2—TiCl3联合还原的反应方程式为：2Fe3++Sn2+→Sn4++2Fe2+3Fe3++Ti3++H2O→3Fe2++TiO2++2H+加入硫磷混酸后蓝色会褪去（不褪色的可以振荡，使其被空气中的O2氧化褪色），然后加入二苯胺磺酸钠指示剂，用标准重铬酸钾溶液滴定至溶液呈稳定的紫色即为终点，在酸性溶液中，Cr2O72-滴定Fe2+的反应式如下：Cr2O72-+6Fe2++14H+→6Fe3++2Cr3++7H2O在滴定过程中，产生的Fe3+（黄色）对终点的观察有干扰，所以通常加入磷酸，使Fe3+与磷酸形成无色的Fe(HPO4)2-配合物，消除Fe3+的颜色干扰，以便以观察终点，同时由于生成了Fe(HPO4)2-，使Fe3+的浓度大量下降，避免了二苯胺磺酸钠指示剂被Fe3+氧化而过早改变颜色，使滴定终点提前到达的现象，从而降低了滴定分析的误差。

二、仪器与药品仪器：分析天平；酸式滴定管；聚四氟乙烯坩埚；锥形瓶；电热板；表面皿；量筒；滴管。

药品：1:1硫酸；氢氟酸；HCl溶液1+1；10% SnCl2溶液；100g/L Na2WO4溶液；1:9 TiCl3溶液；二苯胺磺酸钠溶液（2g/L）；硫磷混酸；K2Cr2O7标准溶液。

三、实验步骤称取约0.20g的样品置于聚四氟乙烯坩埚中，加水润湿后，加3mL入1+1硫酸、5ml氢氟酸，盖上盖，在电热板上加热分解，经常摇动坩埚，待试样分解完全后继续加热至冒三氧化硫白烟，取下，冷却，加少量水，温热可使可溶盐类溶解。

重铬酸钾法测定铁矿石中全铁的含量1引言铁是自然界一种常见元素，而铁离子含量的测定是分析化学试验中必须做的实验之一，测定的方法主要有重铬酸钾滴定法、EDTA滴定法和紫外分光光度法等，本实验采用的是重铬酸钾滴定法，过量的氯化亚锡容易除去，重铬酸钾溶液比较稳定，滴定终点的变化明显，受温度的影响（30℃以下）较小，测定的结果比较准确，是地质行业较为通用的检测方法。

2实验部分2.1药品试剂（1）硫磷混合酸：15%+15%+70%将150mL浓硫酸缓缓倒入700mL水中，冷却后加入150mL磷酸，搅匀。

（2）重铬酸钾标准溶液称取1.9559g预先在150℃烘干1h的重铬酸钾（基准试剂）于250 mL烧杯中，以少量水溶解后移入1L容量瓶中，用水定容；（3）氯化亚锡溶液：10%；（4）氯化高汞饱和溶液：5%；（5）二苯胺磺酸钠指示剂：0.5%；（6）氟化钠。

2.2分析步骤准确称取0.2g试样于250mL锥形瓶中，用少许水润湿，摇匀。

加入10mL硫磷混合酸及0.5g氟化钠，摇匀。

在高温电炉上加热溶解完全，取下冷却，加入15mL盐酸，低温加热至近沸并维持3～5min，溶液变澄清，取下趁热滴加氯化亚锡溶液至铁（Ⅲ）离子的黄色消失，并过量2滴，用水冲洗杯壁。

在水槽中冷却，加入10mL氯化高汞饱和溶液，摇动后放置2～3 min，加水至100mL左右，冷却后加入5滴0.5%二苯胺磺酸钠指示剂，用重铬酸钾标准溶液滴定至紫色。

滴定中颜色变化为无色→浅绿→深绿→绿→紫，滴定突跃范围为0.93～1.34V；二苯胺磺酸钠指示剂它的条件电位为0.85V；同时进行空白试验。

2.3结果计算分析结果表示到小数点后二位。

3注意事项（1）氯化亚锡还原要求在热盐酸溶液中进行，反应快，若温度低则反应慢，氯化亚锡易过量，不好判断过量多少。

还要求逐滴加入亚锡，边加边摇，便于观察还原时三价铁的颜色消失现象，黄色消失后，只能过量2-3滴，过量太多，后面会生成大量氯化亚汞沉淀，它也会被重铬酸钾缓慢氧化，使结果偏高。
