止回阀流体有限元分析报告
- 格式:pdf
- 大小:298.73 KB
- 文档页数:3
1/3
1. 建立模型,并简化阀体外型
2. 导入 Cfdesign 分析软件,设置边界条件,材料,并对流体区域进行网格划分
3. 分析运行
3.1 介质为空气时,流场压力和速度分布云图
2/3
3.2 介质为水时,流场压力和速度分布云图
4. 运行结论 qq 2103867782 由云图可知,当介质为空气时,进出口端速度 V=82.58m/s,空气流量 Q=5170.88m3/h(标准状态下); 当介质为水时,进出口端速度 V=12.67m/s,空气流量 Q=793.2m3/h。
边界条件的设置描述 (Boundary CoProperty) 分析结论 (Analysis Results ) 备注 (Remark) 分析 (Analysis) 日期 (Date)
报告 (Report) 日期 (Date)
审核 (Review) 日期 (Date)
3/3
分析过程说明 (Note)
网格类型 (Mesh Type) 网格的总量 (Mesh Amount) 迭代计算的步长 (Iterative Steps)
266024 内迭代步长 (Inner) 外迭代步 (External) 1 1225
流体运动描述 流体介质从阀门侧端口流入阀体,流经阀体,最后从出口端流出 (Liquid Motion Setup) 1)以空气为介质,进口端设置压力0.12Mpa,出口端设置压力0.1Mpa,得出阀 门相关参数; 2)以水为介质,进口端设置压力0.45Mpa,出口端设置压力0.1Mpa,得出阀门 相关参数; 1)介质为空气,标准状态下的密度:1.2047kg/m3 2)介质为水,密度为 998 kg/m3 详见后述

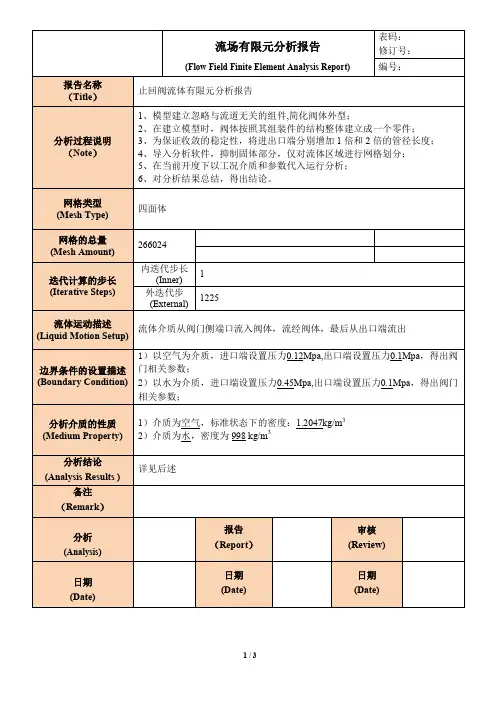

流场有限元分析报告
(Flow Field Finite Element Analysis Report)
表码: 修订号: 编号:
报告名称 (Title)
止回阀流体有限元分析报告 1、模型建立忽略与流道无关的组件,简化阀体外型; 2、在建立模型时,阀体按照其组装件的结构整体建立成一个零件; 3、为保证收敛的稳定性,将进出口端分别增加 1 倍和 2 倍的管径长度; 4、导入分析软件,抑制固体部分,仅对流体区域进行网格划分; 5、在当前开度下以工况介质和参数代入运行分析; 6、对分析结果总结,得出结论。 四面体
