中国南方电网10kV电力电缆标准技术标书

1. 总则1.1 本技术条件仅适用于交流额定电压10KV XLPE绝缘电力电缆的订货。

1.2 本技术条件的内容包括遵循的标准和电缆使用条件、构造及其技术要求、试验项目和方法、验收规则、标志、包装。

1.3 本技术条件中凡标明参数数值的，是作为特别强调，其他未标明的均应执行相关GB、IEC和DL标准。

1.4 如果卖方没有以书面形式对本规范书的条文提出异议，则表示卖方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对本规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.5 卖方应有有效质量保证体系。

1.6 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.7 本设备技术规范书未尽事宜，由买卖双方协商确定。

2. 引用标准下列标准包含的有关条文，通过引用而成为本技术条件的条文；所有标准都会被修订，使用本技术条件的各方应探讨采用下列标准最新版本的可能性。

GB12706 额定电压35KV以下铜芯、铝芯塑料绝缘电力电缆IEC60502 额定电压1KV至30KV挤包绝缘电力电缆及其附件DL401 高压电缆选用导则GB2952 电缆外护层GB6995 电线电缆识别标志3. 使用条件各单位订货时应参照下列条文结合工程实际提出使用条件，并符合DL401的规定。

3.1 运行条件3.1.1 系统额定电压：10KV3.1.2 系统最高运行电压：12KV3.1.3 系统中性点接地方式和电缆额定电压（Uo/U）：a.中性点不接地系统，电缆Uo/U为8.7/10KV；3.1.4 系统频率：50HZ3.2 敷设条件：可以为直埋、排管、沟道、隧道、桥架等方式；沟道内积水时电缆可局部或完全浸于水中；直埋于高地下水位地区时电缆可能经常或周期性地被水浸泡。

3.3环境条件：3.3.1周围空气温度最高温度： +40 0C最低温度： -30 0C最大日温差： 25 0C日照强度： 0.1 W/cm2（风速0.5m/s）3.3.2海拔高度 1100～1500m3.3.3 环境相对湿度日平均值： 95 %月平均值： 90 %3.3.4 地震烈度： 8 度水平加速度： 0.3 g垂直加速度： 0.15 g3.3.5 污秽等级：Ⅲ级3.3.6 覆冰厚度： 104. 技术要求各单位在招标时，应要求厂商提供电缆结构尺寸、特性参数、结构图等技术资料和电缆构造各部分的原材料及其来源、性能指标等，并在供货合同中明确。

南方电网设备标准技术标书10kV SF6环网柜通用部分技术标书编号：028中国南方电网有限责任公司2015年8月本规范对应的专用技术标书目录10kV SF6环网柜技术标书使用说明1. 本技术标书分为通用部分、专用部分。

2. 项目单位根据需求选择所需设备的技术标书，技术标书通用部分条款及专用部分固化的参数原则上不能更改。

3. 项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表项目单位技术差异表”并加盖本单位公章，提交物资招标组织部门。

物资招标组织部门及时将“表项目单位技术差异表”移交给技术标书审查会。

技术标书审查会确认“表项目单位技术差异表”内容的可行性并书面答复：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。

当发生需求变化时，需由技术标书组织编写部门组织的标书审查会审核通过后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4. 对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5. 技术标书的页面、标题、标准参数值等均为统一格式，不得随意更改。

6. 投标人逐项响应技术标书专用部分中“1标准技术参数”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。

填写“2项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求时，如有偏差除填写“表投标人技术偏差表”外，必要时应提供相应试验报告。

目录1 总则 ..............................................................2 工作范围........................................................... 工程概况 ............................................................. 范围和界限 ........................................................... 服务范围 .............................................................3 应遵循的主要标准...................................................4 使用条件........................................................... 正常使用条件 ......................................................... 特殊使用条件 ......................................................... 系统条件要求 .........................................................5 技术要求........................................................... 基本参数 ............................................................. 设计和结构要求 .......................................................6 试验 .............................................................. 型式试验 ............................................................. 出厂试验 ............................................................. 现场交接试验 .........................................................7 产品对环境的影响...................................................8 企业VI标识........................................................9 技术文件要求....................................................... 一般要求 ............................................................. 资料文件 ............................................................. 设计联络 .............................................................10 监造、包装、运输、安装及质量保证................................... 监造 ................................................................. 包装 ................................................................. 运输 ................................................................. 安装指导 ............................................................. 质量保证 .............................................................11 一次、二次及土建接口要求........................................... 电气一次接口 ......................................................... 电气二次接口 ......................................................... 附录A：附表.......................................................... 附录:设备标准配置表：10KV SF6环网柜典型方案........................... 附录B：附图.......................................................... 附录:环网柜负荷开关电动操作原理图 ..................................... 附录:环网柜负荷开关电动操作原理图 .....................................附录:环网柜辅助接点端子排图 ........................................... 附录:T字型操作把手.................................................... 附录:T电缆肘型头......................................................1总则本招标技术文件适用于中国南方电网有限责任公司电网建设工程项目采购的10kV SF6环网柜（用于户内），它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

南方电网设备标准技术标书-10kV预装式变电站(广西版)10kV预装式变电站标准技术标书（广西版）编号：2011060520210521中国南方电网有限责任公司2011年06月目录1 总则12 工作范畴22.1 范畴和界限 22.2 服务范畴 23 应遵循的要紧标准34 ★使用条件44.1 正常使用条件44.2 专门使用条件55 ★技术要求55.1 差不多参数55.2设计与结构要求225.3专业接口要求336 ★试验337 产品对环境的阻碍348 企业VI标识349 技术文件要求3510 监造、包装、运输、安装及质量保证36 10.1 监造3610.2 包装3610.3 运输3710.4 安装指导3710.5 质量保证3711 ★设备技术参数和性能要求响应表3712 备品备件及专用工具4112.1必备的备品备件、专用工具和仪器外表41 12.2 举荐的备品备件、专用工具和仪器外表 41 13★要紧元器件来源4114 LCC数据文件4315 技术差异表4316 投标方需讲明的其他咨询题44总则1.1 本招标技术文件适用于中国南方电网公司电网建设工程项目采购的10kV预装式变电站，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备招标技术文件提出的是最低限度的技术要求。

凡本招标技术文件中未规定，但在有关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。

如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。

1.4 本招标技术文件所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。

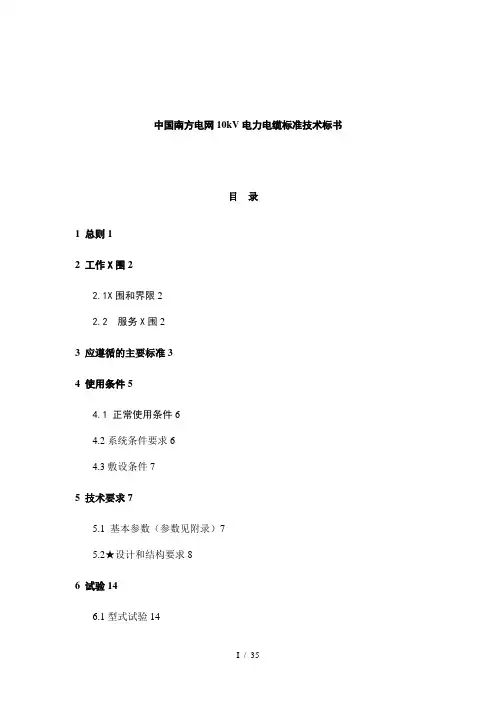

中国南方电网10kV电力电缆标准技术标书目录1总则12工作X围22.1X围和界限22.2 服务X围23 应遵循的主要标准34使用条件54.1 正常使用条件64.2系统条件要求64.3敷设条件75 技术要求75.1 基本参数（参数见附录）75.2★设计和结构要求86试验146.1型式试验146.2现场试验157 产品对环境的影响158 企业VI标识159 技术文件要求169.1图纸资料169.1.1长期载流量计算书169.1.2短时过负荷曲线169.1.3导体和金属屏蔽热稳定计算书169.1.4允许弯曲半径169.1.5敷设时弯曲半径169.1.6运行时弯曲半径169.1.7导体允许最大拉力169.1.8电气性能参数（导体直流电阻、外护套体积电阻率、绝缘的tgδ、电容值、正序阻抗、零序阻抗）169.2技术服务169.3 设计联络1710 监造、包装、运输、安装及质量保证1710.1监造1710.2包装1811 设备技术参数和性能要求响应表2012 备品备件及专用工具2212.1必备的备品备件、专用工具和仪器仪表2212.2 推荐的备品备件、专用工具和仪器仪表2213 主要元器件来源2314 LCC数据文件2315 技术差异表2416 投标方需说明的其他问题2417 附录25附录A:常用电力电缆导体的最高允许温度25附录B:电缆的绝缘水平（单位：kV）25附录C:单芯XLPE电缆8.7/10 kV、8.7/15 kV、 YJV、YJLV 结构参数25 附录D:单芯XLPE电缆8.7/10 kV、8.7/15 kV、 YJV、YJLV 电气参数26 附录E:单芯XLPE电缆8.7/10 kV、8.7/15 kV、 YJV、YJLV 载流量27 附录F:三芯XLPE电缆8.7/10 kV、8.7/15 kV、 YJV、YJLV 结构参数27 附录H:三芯XLPE电缆8.7/10 kV、8.7/15 kV、 YJV、YJLV 电气参数28 附录I:三芯XLPE电缆8.7/10 kV、8.7/15 kV、 YJV、YJLV 载流量29 附录J: 10kV及以下电缆在不同环境温度时的载流量校正系数3018附表241总则1.1 本招标技术文件适用于中国南方电网公司电网建设工程项目采购的10kV线路电缆，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

10kV电力电缆技术规目录1 规性引用文件12 技术参数和性能要求13 标准技术参数34 使用环境条件表75 试验76 产品标志、包装、运输和保管910kV电力电缆技术规1 规性引用文件以下文件对于本文件的应用是必不可少的。

但凡注日期的引用文件，仅注日期的版本适用于本文件。

但凡不注日期的引用文件，其最新版本〔包括所有的修改单〕适用于本文件。

GB 311.1 高压输变电设备的绝缘配合GB/T 2951 电缆和光缆绝缘和护套材料通用试验方法GB/T 2952 电缆外护层GB/T 3048.10 电线电缆电性能试验方法第10局部：挤出护套火花试验GB/T 3048.12 电线电缆电性能试验方法第12局部：局部放电试验GB/T 3956 电缆的导体GB/T 6995 电线电缆识别标志方法GB/T 11019 电缆用铝带GB/T 12706.2 额定电压1kV〔U m=1.2kV〕到35kV〔U m=40.5kV〕挤包绝缘电力电缆及其附件第2局部：额定电压6kV〔U m=7.2kV〕到30kV〔U m=36kV〕电缆GB/T 14315 电力电缆导体用压接型铜、铝接线端子和连接收GB/T 19001 质量管理体系要求GB/T 19666 阻燃和耐火电线电缆通那么/T 8137 电线电缆交货盘2 技术参数和性能要求2.1电缆构造2.1.1 导体导体外表应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。

导体应为圆形并绞合紧压，紧压系数不小于0.9，其他应符合GB/T 3956的规定。

800mm2以下导体应采用紧压圆形导体构造；800mm2的导体可任选紧压导体或分割导体构造，1000mm2及以上应采用分割导体构造。

2.1.2 挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽应采用三层共挤工艺，全封闭化学交联。

绝缘料采用交联聚乙烯料，半导电屏蔽料采用交联型材料，绝缘料和半导电料从生产之日到使用不应超过半年。

生产厂家提供对产品工艺制造水平的描述，包括干式交联流水线方式，生产设备中的测偏装置、干式交联，冷却装置的描述等。

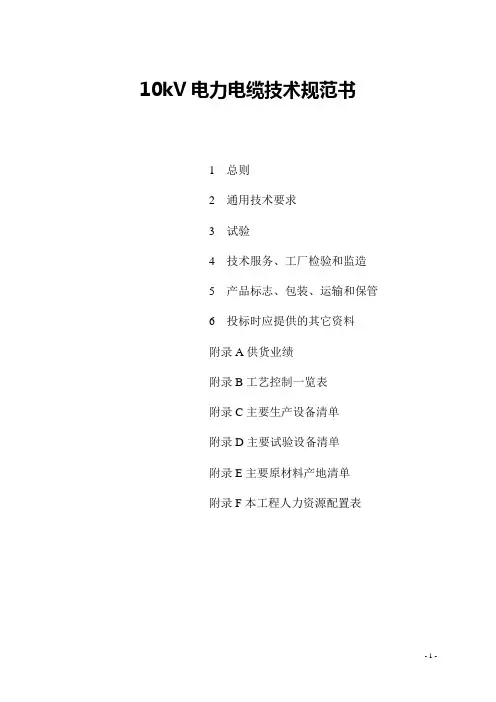

10kV电力电缆技术规范书1 总则2 通用技术要求3 试验4 技术服务、工厂检验和监造5 产品标志、包装、运输和保管6 投标时应提供的其它资料附录A供货业绩附录B工艺控制一览表附录C主要生产设备清单附录D主要试验设备清单附录E主要原材料产地清单附录F本工程人力资源配置表- 1 -1 总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质, 具体资质要求详见招标文件的商务部分。

1.1.2 投标人应仔细阅读本招标文件, 包括商务和技术部分的所有规定。

由投标人提供的电力电缆应与本技术规范书中规定的要求相一致。

出卖人应仔细阅读包括本技术规范书在内的招标文件中的所有条款。

出卖人提供货物的技术规范应符合招标书要求。

1.1.3本技术规范书提出了对电力电缆技术上的规范和说明。

1.1.4 如果投标人没有以书面形式对本技术规范书的条文提出异议, 则意味着投标人提供的产品完全符合本技术规范书的要求。

如有偏差, 应在投标书中以技术专用部分附录的格式进行描述。

1.1.5 本技术规范书所使用的标准如与投标人所执行的标准不一致时, 按较高标准执行。

1.1.6 本招标文件将作为订货合同的附件。

本技术规范书未尽事宜, 由合同双方在合同技术谈判时双方协商确定。

1.1.7 本技术规范书中涉及的有关商务方面的内容, 如与招标文件的《商务部分》有矛盾时, 以《商务部分》为准。

1.1.8 本技术规范书中的规定如与技术规范专用部分有矛盾时, 以专用部分为准。

1.2 投标人应提供的资格文件以下列明了对投标人的资质的基本要求, 投标人应按下面所要求的内容和顺序提供详实投标资料, 否则视为非响应性投标。

基本资质不满足要求、投标资料不详实或严重漏项将导致废标。

1.2.1 拥有权威机构颁发的ISO-9000系列的认证证书或等同的质量保证体系认证证书。

1.2.2具有履行合同所需的生产技术和生产能力的文件资料。

1.2.3有能力履行合同设备维护保养、修理及其他服务义务的文件。

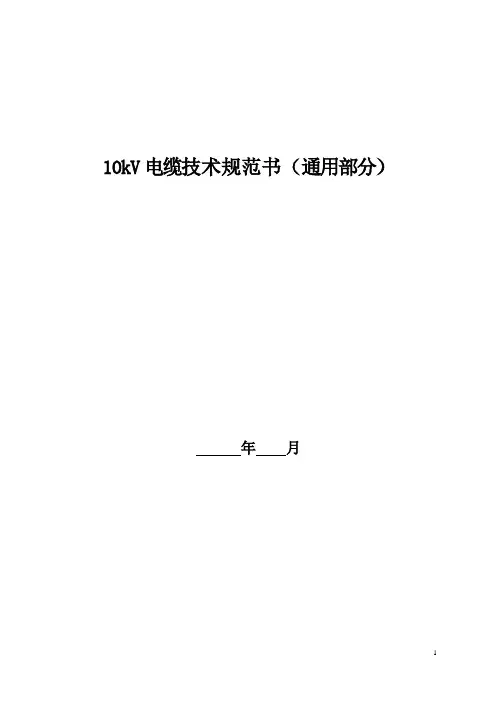

10kV电缆技术规范书（通用部分）年月110kV电力电缆采购标准技术规范使用说明1、本标准技术规范书1．本标准技术规范分为通用部分、专用部分。

2．项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3．项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分表“项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4．对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5．技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6．投标人逐项响应技术规范专用部分中“1技术参数和性能要求”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“技术偏差表”外，必要时应提供相应试验报告。

2目次10kV电力电缆采购标准技术规范使用说明 (3)1总则 (5)1.1一般规定 (5)1.2投标人应提供的资格文件 (5)1.3工作范围和进度要求 (5)1.4对设计图纸、说明书和试验报告的要求 (5)1.5标准和规范 (6)1.6投标人应提交的技术参数和信息 (7)1.7备品备件 (7)1.8专用工具和仪器仪表 (7)1.9安装、调试、试运行和验收 (7)2通用技术要求 (7)2.1电缆结构 (7)2.2密封和牵引头 (9)2.3技术参数 (9)3试验 (9)3.1试验条件 (9)3.2例行试验 (9)3.3抽样试验 (10)3.4型式试验 (10)3.5安装后的电气试验 (10)4技术服务、工厂检验和监造 (10)4.1技术服务 (10)4.2工厂检验及监造 (10)4.3验收 (11)5产品标志、包装、运输和保管 (11)6投标时应提供的其他资料 (12)附录A供货业绩 (12)附录B工艺控制一览表 (12)附录C主要生产设备清单 (12)附录D主要试验设备清单 (13)附录E本工程人力资源配置表 (13)31 总则1.1 一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的《商务部分》。

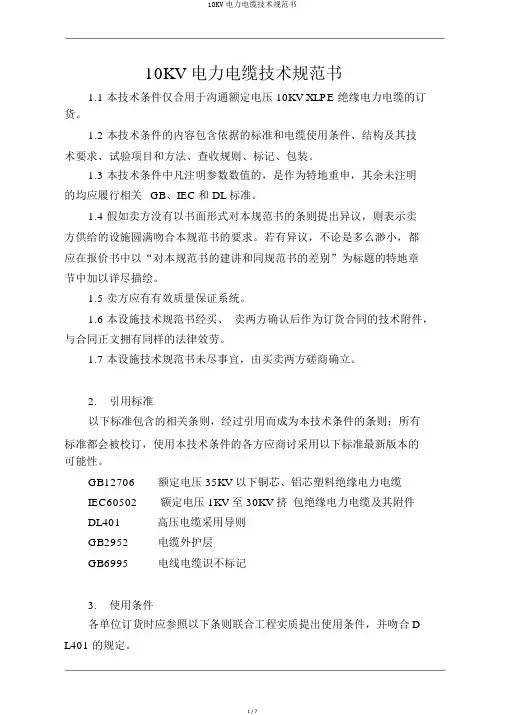

10KV 电力电缆技术规范书1.1 本技术条件仅合用于沟通额定电压 10KV XLPE 绝缘电力电缆的订货。

1.2 本技术条件的内容包含依据的标准和电缆使用条件、结构及其技术要求、试验项目和方法、查收规则、标记、包装。

1.3 本技术条件中凡注明参数数值的，是作为特地重申，其余未注明的均应履行相关GB、IEC 和 DL 标准。

1.4 假如卖方没有以书面形式对本规范书的条则提出异议，则表示卖方供给的设施圆满吻合本规范书的要求。

若有异议，不论是多么渺小，都应在报价书中以“对本规范书的建讲和同规范书的差别”为标题的特地章节中加以详尽描绘。

1.5 卖方应有有效质量保证系统。

1.6 本设施技术规范书经买、卖两方确认后作为订货合同的技术附件，与合同正文拥有同样的法律效劳。

1.7 本设施技术规范书未尽事宜，由买卖两方磋商确立。

2.引用标准以下标准包含的相关条则，经过引用而成为本技术条件的条则；所有标准都会被校订，使用本技术条件的各方应商讨采用以下标准最新版本的可能性。

GB12706额定电压 35KV 以下铜芯、铝芯塑料绝缘电力电缆IEC60502额定电压 1KV 至 30KV 挤包绝缘电力电缆及其附件DL401高压电缆采用导则GB2952电缆外护层GB6995电线电缆识不标记3.使用条件各单位订货时应参照以下条则联合工程实质提出使用条件，并吻合D L401 的规定。

运转条件系统额定电压：10KV系统最高运转电压：12KV系统中性点接地址式和电缆额定电压（Uo/U）：中性点不接地系统，电缆Uo/U 为；系统频次：50HZ敷设条件：可以为直埋、排管、沟道、地道、桥架等方式；沟道内积水时电缆可局部或圆满浸于水中；直埋于高地下水位地域时电缆可能常常或周期性地被水浸泡。

环境条件：3.3.1 四周空气温度最高温度：+40 0C最低温度：-30 0C最大日温差：25 0C日照强度：0.1 W/cm2（风速）3.3.2 海拔高度1100～1500 m3.3.3 环境相对湿度日均匀值：95 %月均匀值：90 %3.3.4 地震烈度：8度水平加快度：0.3 g垂直加快度：0.15 g3.3.5 污秽等级：Ⅲ级3.3.6 覆冰厚度：104.技术要求各单位在招标时，应要求厂商供给电缆结构尺寸、特色参数、结构图等技术资料和电缆结构各部分的原资料及其根源、性能指标等，并在供货合同中明确。

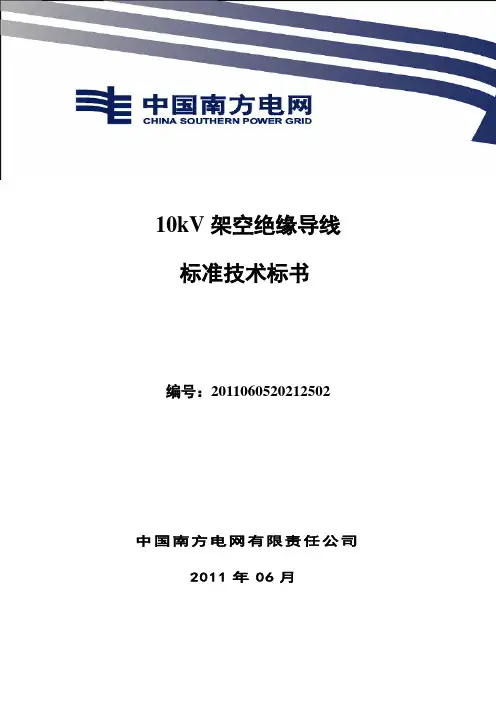

10kV架空绝缘导线标准技术标书编号：2011060520212502中国南方电网有限责任公司2011年06月中国南方电网有限责任公司10kV架空绝缘导线标准技术标书目录1总则 (1)2工作范围 (1)2.1范围和界限 (1)2.2服务范围 (1)3 应遵循的主要标准 (2)4使用条件 (3)4.1 环境条件 (3)4.2系统条件要求 (4)5 技术要求 (4)5.1基本参数 (4)5.2设计和结构要求 (5)6试验 (9)7 产品对环境的影响 (10)8 企业VI标识 (11)9 技术文件要求 (11)9.1图纸资料 (11)9.2技术服务 (11)9.3 设计联络 (12)10 监造、包装、运输、安装及质量保证 (12)10.1监造 (12)10.2包装 (12)10.3运输 (13)11 设备技术参数和性能要求响应表 (13)12 备品备件及专用工具 (14)12.1必备的备品备件、专用工具和仪器仪表 (14)12.2 推荐的备品备件、专用工具和仪器仪表 (14)13 主要元器件来源 (14)14 技术差异表 (14)15 投标方需说明的其他问题 (15)附录A 表A.1 架空绝缘铝线的结构和技术参数附录B 表B 架空绝缘钢芯铝绞线的结构和技术参数1总则1.1 本招标技术文件适用于中国南方电网公司电网建设工程项目采购的10kV架空绝缘线，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备招标技术文件提出的是最低限度的技术要求。

凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。

如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。

中国南方电网10kV电力电缆标准技术标书目录1 总则 (1)2 工作围 (1)2.1围和界限 (1)2.2 服务围 (2)3 应遵循的主要标准 (2)4 使用条件 (4)4.1 正常使用条件 (4)4.2系统条件要求 (5)4.3敷设条件 (5)5 技术要求 (6)5.1 基本参数（参数见附录） (6)5.2 ★设计和结构要求 (6)6 试验 (10)6.1 型式试验 (10)6.2 现场试验 (11)7 产品对环境的影响 (11)8 企业VI标识 (11)9 技术文件要求 (11)9.1 图纸资料 (12)9.1.1 长期载流量计算书 (12)9.1.2 短时过负荷曲线 (12)9.1.3 导体和金属屏蔽热稳定计算书 (12)9.1.4 允许弯曲半径 (12)9.1.5 敷设时弯曲半径 (12)9.1.6 运行时弯曲半径 (12)9.1.7 导体允许最大拉力 (12)9.1.8 电气性能参数（导体直流电阻、外护套体积电阻率、绝缘的tgδ、电容值、正序阻抗、零序阻抗） (12)9.2 技术服务 (12)9.3 设计联络 (12)10 监造、包装、运输、安装及质量保证 (13)10.1监造1310.2包装1311 设备技术参数和性能要求响应表 (14)12 备品备件及专用工具 (16)12.1必备的备品备件、专用工具和仪器仪表 (16)12.2 推荐的备品备件、专用工具和仪器仪表 (16)13 主要元器件来源 (16)14 LCC数据文件 (16)15 技术差异表 (17)16 投标方需说明的其他问题 (17)17 附录 (18)附录A:常用电力电缆导体的最高允许温度 (18)附录B:电缆的绝缘水平（单位：kV） (18)附录C:单芯XLPE电缆8.7/10 kV、8.7/15 kV、 YJV、YJLV 结构参数.. 18 附录D:单芯XLPE电缆8.7/10 kV、8.7/15 kV、 YJV、YJLV 电气参数.. 18 附录E:单芯XLPE电缆8.7/10 kV、8.7/15 kV、 YJV、YJLV 载流量 (20)附录F:三芯XLPE电缆8.7/10 kV、8.7/15 kV、 YJV、YJLV 结构参数.. 21 附录H:三芯XLPE电缆8.7/10 kV、8.7/15 kV、 YJV、YJLV 电气参数.. 22 附录I:三芯XLPE电缆8.7/10 kV、8.7/15 kV、 YJV、YJLV 载流量 (23)附录J: 10kV及以下电缆在不同环境温度时的载流量校正系数 (23)18附表 (24)1总则1.1 本招标技术文件适用于中国南方电网公司电网建设工程项目采购的10kV 线路电缆，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

10kV交联聚乙烯绝缘电力电缆标准技术标书工程项目：南宁国际物流基地中片区路网完善工程变配电工程（一期工程）10kV交联聚乙烯绝缘电力电缆中国南方电网有限责任公司2018年6月目录1总则 (3)2工作范围 (3)2.1 工程概况 (3)2.2 范围和界限 (3)2.3 服务范围 (4)3 应遵循的主要标准 (5)4使用条件 (6)4.1 正常使用条件 (6)4.2 特殊使用条件 (7)5技术要求 (7)5.1 基本参数 (7)5.2设计与结构要求 (9)5.3专业接口要求 (9)6试验 (10)6.1 型式试验 (10)6.2 例行试验 (10)6.3 抽样试验 (10)6.4 竣工试验 (10)7 产品对环境的影响 (11)8 技术文件要求 (11)9 监造、包装、运输、安装及质量保证 (12)9.1监造 (12)9.2包装 (12)9.3运输 (13)9.4 安装指导 (13)9.5 质量保证 (13)10 设备技术参数和性能要求响应表 (13)11 备品备件及专用工具 (19)11.1必备的备品备件、专用工具和仪器仪表 (19)11.2 推荐的备品备件、专用工具和仪器仪表 (19)12 主要元器件来源 (20)13 技术差异表 (20)14 投标方需说明的其他问题 (21)1总则1.1 本标书适用于中国南方电网公司广西电网公司(项目单位填写)公司电网建设工程项目采购的10kV交联聚乙烯绝缘电力电缆（以下简称XLPE电缆）。

本标书规定了XLPE电缆的设计、结构、性能、安装和试验等方面的技术要求。

本标书适用于通常安装和运行条件下的单芯电缆，但不适用于如海底电缆等特殊用途电缆。

1.2 本设备标书提出的是最低限度的技术要求。

凡本标书中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求。
