2016年四川省高考物理试卷和答案解析

2016年四川省高考物理试卷一、选择题（共7小题，每小题5分，共42分．每小题给出的四个选项中，有的只有一个选项、有的有多个选项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分．）1．（5分）韩晓鹏是我国首位在冬奥会雪上项目夺冠的运动员．他在一次自由式滑雪空中技巧比赛中沿“助滑区”保持同一姿态下滑了一段距离，重力对他做功1900J，他克服阻力做功100J．韩晓鹏在此过程中（）A．动能增加了1900J B．动能增加了2000JC．重力势能减小了1900J D．重力势能减小了2000J2．（5分）如图所示，接在家庭电路上的理想降压变压器给小灯泡L供电，如果将原、副线圈减少相同匝数，其它条件不变，则（）A．小灯泡变暗B．小灯泡变亮C．原、副线圈两段电压的比值不变D．通过原、副线圈电流的比值不变3．（5分）国务院批复，自2016年起将4月24日设立为“中国航天日”．1970年4月24日我国首次成功发射的人造卫星东方红一号，目前仍然在椭圆轨道上运行，其轨道近地点高度约为440km，远地点高度约为2060km；1984年4月8日成功发射的东方红二号卫星运行在赤道上空35786km的地球同步轨道上．设东方红一号在远地点的加速度为a1，东方红二号的加速度为a2，固定在地球赤道上的物体随地球自转的加速度为a3，则a1、a2、a3的大小关系为（）A．a2＞a1＞a3B．a3＞a2＞a1C．a3＞a1＞a2D．a1＞a2＞a34．（5分）如图所示，正六边形abcdef区域内有垂直于纸面的匀强磁场．一带正电的粒子从f点沿fd方向射入磁场区域，当速度大小为v b时，从b点离开磁场，在磁场中运动的时间为t b，当速度大小为v c时，从c点离开磁场，在磁场中运动的时间为t c，不计粒子重力．则（）A．v b：v c=1：2，t b：t c=2：1 B．v b：v c=2：2，t b：t c=1：2C．v b：v c=2：1，t b：t c=2：1 D．v b：v c=1：2，t b：t c=1：25．（5分）某同学通过实验测定半圆形玻璃砖的折射率n．如图甲所示，O是圆心，MN是法线，AO、BO分别表示某次测量时光线在空气和玻璃砖中的传播路径．该同学测得多组入射角i和折射角r，做出sini﹣sinr图象如图乙所示．则（）A．光由A经O到B，n=1.5 B．光由B经O到A，n=1.5C．光由A经O到B，n=0.67 D．光由B经O到A，n=0.676．（5分）简谐横波在均匀介质中沿直线传播，P、Q是传播方向上相距10m的两质点，波先传到P，当波传到Q开始计时，P、Q两质点的振动图象如图所示．则（）A．质点Q开始振动的方向沿y轴正方向B．该波从P传到Q的时间可能为7sC．该波的传播速度可能为2m/sD．该波的波长可能为6m7．（5分）如图所示，电阻不计、间距为l的光滑平行金属导轨水平放置于磁感应强度为B、方向竖直向下的匀强磁场中，导轨左端接一定值电阻R．质量为m、电阻为r的金属棒MN置于导轨上，受到垂直于金属棒的水平外力F的作用由静止开始运动，外力F与金属棒速度v的关系是F=F0+kv（F0、k是常量），金属棒与导轨始终垂直且接触良好．金属棒中感应电流为I，受到的安培力大小为F A，电阻R两端的电压为U R，感应电流的功率为P，它们随时间t变化图象可能正确的有（）A．B．C．D．二、非选择题（共4题，共68分）8．（6分）用如图所示的装置测量弹簧的弹性势能。

2016年四川省高考物理试卷一、选择题（共7小题，每小题5分，共42分．每小题给出的四个选项中，有的只有一个选项、有的有多个选项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分．）1．（5分）韩晓鹏是我国首位在冬奥会雪上项目夺冠的运动员．他在一次自由式滑雪空中技巧比赛中沿“助滑区”保持同一姿态下滑了一段距离，重力对他做功1900J，他克服阻力做功100J．韩晓鹏在此过程中（）A．动能增加了1900J B．动能增加了2000JC．重力势能减小了1900J D．重力势能减小了2000J2．（5分）如图所示，接在家庭电路上的理想降压变压器给小灯泡L供电，如果将原、副线圈减少相同匝数，其它条件不变，则（）A．小灯泡变亮B．小灯泡变暗C．原、副线圈两段电压的比值不变D．通过原、副线圈电流的比值不变3．（5分）国务院批复，自2016年起将4月24日设立为“中国航天日”．1970年4月24日我国首次成功发射的人造卫星东方红一号，目前仍然在椭圆轨道上运行，其轨道近地点高度约为440km，远地点高度约为2060km；1984年4月8日成功发射的东方红二号卫星运行在赤道上空35786km的地球同步轨道上．设东方红一号在远地点的加速度为a1，东方红二号的加速度为a2，固定在地球赤道上的物体随地球自转的加速度为a3，则a1、a2、a3的大小关系为（）A．a2＞a1＞a3B．a3＞a2＞a1C．a3＞a1＞a2D．a1＞a2＞a34．（5分）如图所示，正六边形abcdef区域内有垂直于纸面的匀强磁场．一带正电的粒子从f点沿fd方向射入磁场区域，当速度大小为v b时，从b点离开磁场，在磁场中运动的时间为t b，当速度大小为v c时，从c点离开磁场，在磁场中运动的时间为t c，不计粒子重力．则（）A．v b：v c=1：2，t b：t c=2：1 B．v b：v c=2：2，t b：t c=1：2C．v b：v c=2：1，t b：t c=2：1 D．v b：v c=1：2，t b：t c=1：25．（5分）某同学通过实验测定半圆形玻璃砖的折射率n．如图甲所示，O是圆心，MN是法线，AO、BO分别表示某次测量时光线在空气和玻璃砖中的传播路径．该同学测得多组入射角i和折射角r，做出sini﹣sinr图象如图乙所示．则（）A．光由A经O到B，n=1.5 B．光由B经O到A，n=1.5C．光由A经O到B，n=0.67 D．光由B经O到A，n=0.676．（5分）简谐横波在均匀介质中沿直线传播，P、Q是传播方向上相距10m的两质点，波先传到P，当波传到Q开始计时，P、Q两质点的振动图象如图所示．则（）A．质点Q开始振动的方向沿y轴正方向B．该波从P传到Q的时间可能为7sC．该波的传播速度可能为2m/sD．该波的波长可能为6m7．（5分）如图所示，电阻不计、间距为l的光滑平行金属导轨水平放置于磁感应强度为B、方向竖直向下的匀强磁场中，导轨左端接一定值电阻R．质量为m、电阻为r的金属棒MN 置于导轨上，受到垂直于金属棒的水平外力F的作用由静止开始运动，外力F与金属棒速度v的关系是F=F0+kv（F0、k是常量），金属棒与导轨始终垂直且接触良好．金属棒中感应电流为i，受到的安培力大小为F A，电阻R两端的电压为U R，感应电流的功率为P，它们随时间t变化图象可能正确的有（）A．B．C．D．二、非选择题（共4题，共68分）8．（6分）用如图所示的装置测量弹簧的弹性势能．将弹簧放置在水平气垫导轨上，左端固定，右端在O点；在O点右侧的B、C位置各安装一个光电门，计时器（图中未画出）与两个光电门相连．先用米尺测得B、C两点间距离x，再用带有遮光片的滑块压缩弹簧到某位置A，静止释放，计时器显示遮光片从B到C所用的时间t，用米尺测量A、O之间的距离x．（1）计算滑块离开弹簧时速度大小的表达式是．（2）为求出弹簧的弹性势能，还需要测量．A．弹簧原长B．当地重力加速度C．滑块（含遮光片）的质量（3）增大A、O之间的距离x，计时器显示时间t将．A．增大B．减小C．不变．9．（11分）用如图1所示电路测量电源的电动势和内阻．实验器材：待测电源（电动势约3V，内阻约2Ω），保护电阻R1（阻值10Ω）和R2（阻值5Ω），滑动变阻器R，电流表A，电压表V，开关S，导线若干．实验主要步骤：（i）将滑动变阻器接入电路的阻值调到最大，闭合开关；（ⅱ）逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数U和相应电流表的示数I；（ⅲ）在图2中，以U为纵坐标，I为横坐标，做U﹣I图线（U、I都用国际单位）；（ⅳ）求出U﹣I图线斜率的绝对值k和在横轴上的截距a．回答下列问题：（1）电压表最好选用；电流表最好选用．A．电压表（0～3V，内阻约15kΩ）B．电压表（0～3V，内阻约3kΩ）C．电流表（0～200mA，内阻约2Ω）D．电流表（0～30mA，内阻约2Ω）（2）滑动变阻器的滑片从左向右滑动，发现电压表示数增大．两导线与滑动变阻器接线柱连接情况是．A．两导线接在滑动变阻器电阻丝两端接线柱B．两导线接在滑动变阻器金属杆两端接线柱C．一条导线接在滑动变阻器金属杆左端接线柱，另一条导线接在电阻丝左端接线柱D．一条导线接在滑动变阻器金属杆右端接线柱，另一条导线接在电阻丝右端接线柱（3）选用k、a、R1和R2表示待测电源的电动势E和内阻r的表达式E=，r=，代入数值可得E和r的测量值．10．（15分）中国科学家2015年10月宣布中国将在2020年开始建造世界上最大的粒子加速器．加速器是人类揭示物质本源的关键设备，在放射治疗、食品安全、材料科学等方面有广泛应用．如图所示，某直线加速器由沿轴线分布的一系列金属圆管（漂移管）组成，相邻漂移管分别接在高频脉冲电源的两极．质子从K点沿轴线进入加速器并依次向右穿过各漂移管，在漂移管内做匀速直线运动，在漂移管间被电场加速，加速电压视为不变．设质子进入漂移管B 时速度为8×106m/s，进入漂移管E时速度为1×107m/s，电源频率为1×107Hz，漂移管间缝隙很小，质子在每个管内运动时间视为电源周期的．质子的荷质比取1×108C/kg．求：（1）漂移管B的长度；（2）相邻漂移管间的加速电压．11．（17分）避险车道是避免恶性交通事故的重要设施，由制动坡床和防撞设施等组成，如图竖直平面内，制动坡床视为水平面夹角为θ的斜面．一辆长12m的载有货物的货车因刹车失灵从干道驶入制动坡床，当车速为23m/s时，车尾位于制动坡床的低端，货物开始在车厢内向车头滑动，当货物在车厢内滑动了4m时，车头距制动坡床顶端38m，再过一段时间，货车停止．已知货车质量是货物质量的4倍，货物与车厢间的动摩擦因数为0.4；货车在制动坡床上运动受到的坡床阻力大小为货车和货物总重的0.44倍．货物与货车分别视为小滑块和平板，取cosθ=1，sinθ=0.1，g=10m/s2．求：（1）货物在车厢内滑动时加速度的大小和方向；（2）制动坡床的长度．12．（19分）如图所示，图面内有竖直线DD′，过DD′且垂直于图面的平面将空间分成Ⅰ、Ⅱ两区域．区域I有方向竖直向上的匀强电场和方向垂直图面的匀强磁场B（图中未画出）；区域Ⅱ有固定在水平面上高h=2l、倾角α=的光滑绝缘斜面，斜面顶端与直线DD′距离s=4l，区域Ⅱ可加竖直方向的大小不同的匀强电场（图中未画出）；C点在DD′上，距地面高H=3l．零时刻，质量为m、带电荷量为q的小球P在K点具有大小v0=、方向与水平面夹角θ=的速度，在区域I内做半径r=的匀速圆周运动，经CD水平进入区域Ⅱ．某时刻，不带电的绝缘小球A由斜面顶端静止释放，在某处与刚运动到斜面的小球P相遇．小球视为质点，不计空气阻力及小球P所带电量对空间电磁场的影响．l已知，g为重力加速度．（1）求匀强磁场的磁感应强度B的大小；（2）若小球A、P在斜面底端相遇，求释放小球A的时刻t A；（3）若小球A、P在时刻t=β（β为常数）相遇于斜面某处，求此情况下区域Ⅱ的匀强电场的场强E，并讨论场强E的极大值和极小值及相应的方向．2016年四川省高考物理试卷参考答案与试题解析一、选择题（共7小题，每小题5分，共42分．每小题给出的四个选项中，有的只有一个选项、有的有多个选项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分．）1．（5分）（2016•四川）韩晓鹏是我国首位在冬奥会雪上项目夺冠的运动员．他在一次自由式滑雪空中技巧比赛中沿“助滑区”保持同一姿态下滑了一段距离，重力对他做功1900J，他克服阻力做功100J．韩晓鹏在此过程中（）A．动能增加了1900J B．动能增加了2000JC．重力势能减小了1900J D．重力势能减小了2000J【解答】解：AB、外力对物体所做的总功为1900J﹣100J=1800J，是正功，则根据动能定理得：动能增加1800J．故AB错误；CD、重力对物体做功为1900J，是正功，则物体重力势能减小1900J．故C正确，D错误；故选：C．2．（5分）（2016•四川）如图所示，接在家庭电路上的理想降压变压器给小灯泡L供电，如果将原、副线圈减少相同匝数，其它条件不变，则（）A．小灯泡变亮B．小灯泡变暗C．原、副线圈两段电压的比值不变D．通过原、副线圈电流的比值不变【解答】解：根据数学规律可知，原副线圈减小相同的匝数后，匝数之比变大；因此电压之比变大；输出电压减小，故小灯泡变暗；而电流与匝数之比成反比，故电流的比值变小；故ACD错误，B正确；故选：B．3．（5分）（2016•四川）国务院批复，自2016年起将4月24日设立为“中国航天日”．1970年4月24日我国首次成功发射的人造卫星东方红一号，目前仍然在椭圆轨道上运行，其轨道近地点高度约为440km，远地点高度约为2060km；1984年4月8日成功发射的东方红二号卫星运行在赤道上空35786km的地球同步轨道上．设东方红一号在远地点的加速度为a1，东方红二号的加速度为a2，固定在地球赤道上的物体随地球自转的加速度为a3，则a1、a2、a3的大小关系为（）A．a2＞a1＞a3B．a3＞a2＞a1C．a3＞a1＞a2D．a1＞a2＞a3【解答】解：东方红二号地球同步卫星和地球自转的角速度相同，由a=ω2r可知，a2＞a3；由万有引力提供向心力可得：a=，东方红一号的轨道半径小于东方红二号的轨道半径，所以有：a1＞a2，所以有：a1＞a2＞a3，故ABC错误，D正确．故选：D．4．（5分）（2016•四川）如图所示，正六边形abcdef区域内有垂直于纸面的匀强磁场．一带正电的粒子从f点沿fd方向射入磁场区域，当速度大小为v b时，从b点离开磁场，在磁场中运动的时间为t b，当速度大小为v c时，从c点离开磁场，在磁场中运动的时间为t c，不计粒子重力．则（）A．v b：v c=1：2，t b：t c=2：1 B．v b：v c=2：2，t b：t c=1：2C．v b：v c=2：1，t b：t c=2：1 D．v b：v c=1：2，t b：t c=1：2【解答】解：粒子在磁场中做匀速圆周运动，洛伦兹力提供向心力，根据牛顿第二定律有得粒子在磁场中运动的轨迹如图，从B点离开磁场的粒子，圆心在a点，半径等于正六边形的边长，即从C点离开磁场的粒子，圆心是O点，半径等于正六边形边长的2倍，即根据半径公式得∝r从b点离开磁场的粒子，圆心角；从C点离开磁场的粒子，圆心角根据，得，故A正确，BCD错误故选：A5．（5分）（2016•四川）某同学通过实验测定半圆形玻璃砖的折射率n．如图甲所示，O是圆心，MN是法线，AO、BO分别表示某次测量时光线在空气和玻璃砖中的传播路径．该同学测得多组入射角i和折射角r，做出sini﹣sinr图象如图乙所示．则（）A．光由A经O到B，n=1.5 B．光由B经O到A，n=1.5C．光由A经O到B，n=0.67 D．光由B经O到A，n=0.67【解答】解：由图象可得：sini＜sinr，则i＜r，所以光线光线从玻璃射入空气折射，即光由B经O到A．根据折射定律得=由图象得：==所以可得，n=1.5，故B正确，ACD错误．故选：B6．（5分）（2016•四川）简谐横波在均匀介质中沿直线传播，P、Q是传播方向上相距10m 的两质点，波先传到P，当波传到Q开始计时，P、Q两质点的振动图象如图所示．则（）A．质点Q开始振动的方向沿y轴正方向B．该波从P传到Q的时间可能为7sC．该波的传播速度可能为2m/sD．该波的波长可能为6m【解答】解：A、由图象可知，质点P的振动图象为虚线，质点Q的振动图象为实线，从0时刻开始，质点Q的起振方向沿y轴正方向，所以选项A正确．B、由题可知，简谐横波的传播方向从P到Q，由图可知，周期T=6s，质点Q的振动图象向左4s、后与P点的振动重合，意味着Q点比P点振动滞后了4s，即P传到Q的时间△t 可能为4s，同时由周期性可知，从P传到Q的时间△t为（4+nT）s，n=0、1、2、3…，即△t=4s，10s，16s…，不可能为7s，所以选项B错误．C、由v=，考虑到波的周期性，当△t=4s，10s，16s…时，速度v可能为2.5m/s，1m/s，0.625m/s…，不可能为2m/s，选项C错误．D、同理，考虑到周期性，由λ=vT可知，波长可能为15m、6m、3.75m…，所以选项D正确．故选：AD7．（5分）（2016•四川）如图所示，电阻不计、间距为l的光滑平行金属导轨水平放置于磁感应强度为B、方向竖直向下的匀强磁场中，导轨左端接一定值电阻R．质量为m、电阻为r的金属棒MN置于导轨上，受到垂直于金属棒的水平外力F的作用由静止开始运动，外力F与金属棒速度v的关系是F=F0+kv（F0、k是常量），金属棒与导轨始终垂直且接触良好．金属棒中感应电流为i，受到的安培力大小为F A，电阻R两端的电压为U R，感应电流的功率为P，它们随时间t变化图象可能正确的有（）A．B．C．D．【解答】解：设金属棒在某一时刻速度为v，由题意可知，由题意可知，感应电动势E=BLv，环路电流，即I∝v；安培力，方向水平向左，即∝v；R两端电压，即∝v；感应电流功率，即．分析金属棒运动情况，由力的合成和牛顿第二定律可得：=，即加速度，因为金属棒从静止出发，所以，且，即a＞0，加速度方向水平向右．（1）若，，即，金属棒水平向右做匀加速直线运动．有v=at，说明v∝t，也即是I∝t，，，，所以在此情况下没有选项符合．（2）若，随v增大而增大，即a随v增大而增大，说明金属棒做加速度增大的加速运动，速度与时间呈指数增长关系，根据四个物理量与速度的关系可知B选项符合；（3）若，随v增大而减小，即a随v增大而减小，说明金属棒在做加速度减小的加速运动，直到加速度减小为0后金属棒做匀速直线运动，根据四个物理量与速度关系可知C选项符合；故选：BC二、非选择题（共4题，共68分）8．（6分）（2016•四川）用如图所示的装置测量弹簧的弹性势能．将弹簧放置在水平气垫导轨上，左端固定，右端在O点；在O点右侧的B、C位置各安装一个光电门，计时器（图中未画出）与两个光电门相连．先用米尺测得B、C两点间距离x，再用带有遮光片的滑块压缩弹簧到某位置A，静止释放，计时器显示遮光片从B到C所用的时间t，用米尺测量A、O之间的距离x．（1）计算滑块离开弹簧时速度大小的表达式是v=．（2）为求出弹簧的弹性势能，还需要测量C．A．弹簧原长B．当地重力加速度C．滑块（含遮光片）的质量（3）增大A、O之间的距离x，计时器显示时间t将B．A．增大B．减小C．不变．【解答】解：（1）滑块离开弹簧后的运动可视为匀速运动，故可以用BC段的平均速度表示离开时的速度；则有：v=；（2）弹簧的弹性势能等于物体增加的动能，故应求解物体的动能，根据动能表达式可知，应测量滑块的质量；故选：C．（3）增大AO间的距离时，滑块被弹出后的速度将增大，故通过两光电门的时间将减小；故答案为：（1）；（2）C；（3）B．9．（11分）（2016•四川）用如图1所示电路测量电源的电动势和内阻．实验器材：待测电源（电动势约3V，内阻约2Ω），保护电阻R1（阻值10Ω）和R2（阻值5Ω），滑动变阻器R，电流表A，电压表V，开关S，导线若干．实验主要步骤：（i）将滑动变阻器接入电路的阻值调到最大，闭合开关；（ⅱ）逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数U和相应电流表的示数I；（ⅲ）在图2中，以U为纵坐标，I为横坐标，做U﹣I图线（U、I都用国际单位）；（ⅳ）求出U﹣I图线斜率的绝对值k和在横轴上的截距a．回答下列问题：（1）电压表最好选用A；电流表最好选用C．A．电压表（0～3V，内阻约15kΩ）B．电压表（0～3V，内阻约3kΩ）C．电流表（0～200mA，内阻约2Ω）D．电流表（0～30mA，内阻约2Ω）（2）滑动变阻器的滑片从左向右滑动，发现电压表示数增大．两导线与滑动变阻器接线柱连接情况是C．A．两导线接在滑动变阻器电阻丝两端接线柱B．两导线接在滑动变阻器金属杆两端接线柱C．一条导线接在滑动变阻器金属杆左端接线柱，另一条导线接在电阻丝左端接线柱D．一条导线接在滑动变阻器金属杆右端接线柱，另一条导线接在电阻丝右端接线柱（3）选用k、a、R1和R2表示待测电源的电动势E和内阻r的表达式E=ka，r=k﹣R2，代入数值可得E和r的测量值．【解答】解：（1）电压表并联在电路中，故电压表内阻越大，分流越小，误差也就越小，因此应选内阻较大的A电压表；当滑动变阻器接入电阻最小时，通过电流表电流最大，此时通过电流表电流大小约为I===176mA；因此，电流表选择C；（2）分析电路可知，滑片右移电压表示数变大，则说明滑动变阻器接入电路部分阻值增大，而A项中两导线均接在金属柱的两端上，接入电阻为零；而B项中两导线接在电阻丝两端，接入电阻最大并保持不变；C项中一导线接在金属杆左端，而另一导线接在电阻丝左端，则可以保证滑片右移时阻值增大；而D项中导线分别接右边上下接线柱，滑片右移时，接入电阻减小；故D错误；故选：C；（3）由闭合电路欧姆定律可知：U=E﹣I（r+R2），对比伏安特性曲线可知，图象的斜率为k=r+R2；则内阻r=K﹣R2；令U=0，则有：I==；由题意可知，图象与横轴截距为a，则有：a=I=；解得：E=Ka；故答案为：（1）A，C；（2）C；（3）ka；k﹣R2．10．（15分）（2016•四川）中国科学家2015年10月宣布中国将在2020年开始建造世界上最大的粒子加速器．加速器是人类揭示物质本源的关键设备，在放射治疗、食品安全、材料科学等方面有广泛应用．如图所示，某直线加速器由沿轴线分布的一系列金属圆管（漂移管）组成，相邻漂移管分别接在高频脉冲电源的两极．质子从K点沿轴线进入加速器并依次向右穿过各漂移管，在漂移管内做匀速直线运动，在漂移管间被电场加速，加速电压视为不变．设质子进入漂移管B 时速度为8×106m/s，进入漂移管E时速度为1×107m/s，电源频率为1×107Hz，漂移管间缝隙很小，质子在每个管内运动时间视为电源周期的．质子的荷质比取1×108C/kg．求：（1）漂移管B的长度；（2）相邻漂移管间的加速电压．【解答】解：（1）设高频脉冲电源的频率为f，周期为T；质子在每个漂移管中运动的时间为t，质子进入漂移管B时的速度为v B，漂移管B的长度为L B．则T==10﹣7s据题有：t=质子在漂移管内做匀速直线运动，则有：L B=v B•联立代入数据解得：L B=0.4m（2）质子从B到E的过程中，质子从漂移管B运动到漂移E共被加速3次，由动能定理得：3qU=mv E2﹣mv B2据题有=1×108C/kg解得：U=6×104V答：（1）漂移管B的长度是0.4m；（2）相邻漂移管间的加速电压是6×104V．11．（17分）（2016•四川）避险车道是避免恶性交通事故的重要设施，由制动坡床和防撞设施等组成，如图竖直平面内，制动坡床视为水平面夹角为θ的斜面．一辆长12m的载有货物的货车因刹车失灵从干道驶入制动坡床，当车速为23m/s时，车尾位于制动坡床的低端，货物开始在车厢内向车头滑动，当货物在车厢内滑动了4m时，车头距制动坡床顶端38m，再过一段时间，货车停止．已知货车质量是货物质量的4倍，货物与车厢间的动摩擦因数为0.4；货车在制动坡床上运动受到的坡床阻力大小为货车和货物总重的0.44倍．货物与货车分别视为小滑块和平板，取cosθ=1，sinθ=0.1，g=10m/s2．求：（1）货物在车厢内滑动时加速度的大小和方向；（2）制动坡床的长度．【解答】解：（1）对货物：μmgcosθ+mgsinθ=ma1a1=5m/s2，方向沿斜面向下；（2）对货车：0.44（m+4m）g+4mgsinθ﹣μmgcosθ=4ma2解得：a2=5.5m/s2设减速的时间为t，则有：v0t﹣a1t2﹣（v0t﹣）=4得：t=4s故制动坡床的长度L=38+12+（v0t﹣）=98m．答：（1）货物在车厢内滑动时加速度为5m/s2，方向沿斜面向下；（2）制动坡床的长度为98m．12．（19分）（2016•四川）如图所示，图面内有竖直线DD′，过DD′且垂直于图面的平面将空间分成Ⅰ、Ⅱ两区域．区域I有方向竖直向上的匀强电场和方向垂直图面的匀强磁场B（图中未画出）；区域Ⅱ有固定在水平面上高h=2l、倾角α=的光滑绝缘斜面，斜面顶端与直线DD′距离s=4l，区域Ⅱ可加竖直方向的大小不同的匀强电场（图中未画出）；C点在DD′上，距地面高H=3l．零时刻，质量为m、带电荷量为q的小球P在K点具有大小v0=、方向与水平面夹角θ=的速度，在区域I内做半径r=的匀速圆周运动，经CD水平进入区域Ⅱ．某时刻，不带电的绝缘小球A由斜面顶端静止释放，在某处与刚运动到斜面的小球P相遇．小球视为质点，不计空气阻力及小球P所带电量对空间电磁场的影响．l已知，g为重力加速度．（1）求匀强磁场的磁感应强度B的大小；（2）若小球A、P在斜面底端相遇，求释放小球A的时刻t A；（3）若小球A、P在时刻t=β（β为常数）相遇于斜面某处，求此情况下区域Ⅱ的匀强电场的场强E，并讨论场强E的极大值和极小值及相应的方向．【解答】解：（1）小球P在Ⅰ区做匀速圆周运动，则小球P必定带正电，且所受电场力与重力大小相等．设Ⅰ区磁感应强度大小为B，由洛伦兹力提供向心力得：①②代入数据得：③（2）小球P先在Ⅰ区以D为圆心做匀速圆周运动，由小球初速度和水平方向夹角为θ可得，小球将偏转θ角后自C点水平进入Ⅱ区做类平抛运动到斜面底端B点，如图所示设做匀速圆周运动的时间为，类平抛运动的时间为，则④⑤⑥⑦BD′=s﹣2lcotα⑧小球A自斜面顶端释放后，将沿斜面向下做匀加速直线运动，设加速度的大小为，释放后在斜面上运动时间为．对小球A受力分析，设小球质量为m′，斜面对小球的支持力N，如图所示．由牛顿第二定律得：⑨⑩小球A的释放时刻满足：⑪联立④⑤⑥⑦⑧⑨⑩⑪式得：⑫（3）设所求电场强度为E′，以竖直向下为正；设在t A′时刻释放小球A，小球P在区域Ⅱ运动加速度为小球A、P在在斜面上相遇，即小球P运动的时间为t，小球P从开始运动到斜面上先做时间的匀速圆周运动，然后自C点进入Ⅱ区做类平抛运动则小球A、P相遇时，由运动公式及几何关系可得：⑬⑭⑮联立相关方程解得⑯小球P在区域Ⅱ中水平方向位移为：⑰小球P在区域Ⅱ中竖直方向位移为：⑱由于小球P落在斜面上，则：2l≤x≤4l，l≤y≤3l⑲求得3≤β≤5⑳由此可得场强极小值为E min=0，场强极大值为E max=，方向竖直向上答：（1）磁感应强度大小为（2）小球A释放时刻为（3）电场强度为，极大值，竖直向上；极小值为0．。

绝密★启用前2016年全国普通高等学校招生统一考试物理（四川卷精编版）试卷副标题注意事项：1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上第I 卷（选择题）请点击修改第I 卷的文字说明 一、选择题1．韩晓鹏是我国首位在冬奥会雪上项目夺冠的运动员。

他在一次自由式滑雪空中技巧比赛中沿“助滑区”保持同一姿态下滑了一段距离，重力对他做功1 900 J ，他克服阻力做功100 J 。

韩晓鹏在此过程中 A ．动能增加了1 900 J B ．动能增加了2 000 J C ．重力势能减小了1 900 J D ．重力势能减小了2 000J2．如图所示，接在家庭电路上的理想降压变压器给小灯泡L 供电，如果将原、副线圈减少相同匝数，其它条件不变，则A ．小灯泡变亮B ．小灯泡变暗C ．原、副线圈两段电压的比值不变D ．通过原、副线圈电流的比值不变3．国务院批复，自2016年起将4月24日设立为“中国航天日”。

1970年4月24日我国首次成功发射的人造卫星东方红一号，目前仍然在椭圆轨道上运行，其轨道近地点高度约为440 km ，远地点高度约为2 060 km ；1984年4月8日成功发射的东方红二号卫星运行在赤道上空35 786 km 的地球同步轨道上。

设东方红一号在远地点的加速度为a 1，东方红二号的加速度为a 2，固定在地球赤道上的物体随地球自转的加速度为a 3，则a 1、a 2、a 3的大小关系为C ．a 3＞a 1＞a 2D ．a 1＞a 2＞a 34．如图所示，正六边形abcdef 区域内有垂直于纸面的匀强磁场．一带正电的粒子从f 点沿fd 方向射入磁场区域，当速度大小为v b 时，从b 点离开磁场，在磁场中运动的时间为t b ；当速度大小为v c 时，从c 点离开磁场，在磁场中运动的时间为t c ，不计粒子重力．则( )A. v b ∶v c ＝1∶2，t b ∶t c ＝2∶1B. v b ∶v c ＝2∶1，t b ∶t c ＝1∶2C. v b ∶v c ＝2∶1，t b ∶t c ＝2∶1D. v b ∶v c ＝1∶2，t b ∶t c ＝1∶25．某同学通过实验测定半圆形玻璃砖的折射率n 。

2016年普通高等学校招生全国统一考试(四川卷)物理试题答案1．C【解析】根据动能定理，物体动能的增量等于物体所受所有力做功的代数和，即增加的动能为∆=+k G fE W W=1 900 J-100 J=1 800 J，A、B项错误；重力做功与重力势能改变量的关系为=-∆G pW E，即重力势能减少了1 900 J，C项正确，D项错误。

2．B【解析】设原、副线圈减少的匝数均为n，则根据变压比有，1122=U nU n，1122-='-U n nU n n，由于2211-'=-n nU Un n，2211=nU Un，因此2'U小于2U，即副线圈两端的电压变小，小灯泡变暗，A项错误，B项正确；由于匝数比变化，因此原、副线圈两端电压的比值和通过原、副线圈电流的比值均发生变化，C、D项错误。

3．D【解析】固定在赤道上的物体随地球自转的周期与同步卫星运行的周期相等，同步卫星做圆周运动的半径大，由22()π=a rT可知，同步卫星做圆周运动的加速度大，即2a>3a，B、C项错误；由于东方红二号与东方红一号在各自轨道上运行时受到万有引力，因此有2=MmG mar，即2=Ma Gr，由于东方红二号的轨道半径比东方红一号在远地点时距地高度大，因此有1a>2a，D项正确。

4．A【解析】设正六边形的边长为L，一带正电的粒子从f点沿fd方向射入磁场区域，当速度大小为bv时，从b点离开磁场，由几何关系可知，粒子在磁场中做圆周运动的半径=br L向心力2=bbmvBqvL，得=bmvLqB，且2=bTv23πb qB cv时，从c点离开磁场，由几何关系可知，粒子在磁场中做圆周运动的轨迹所对应的圆心角2θ=60°，粒子在磁场中做圆周运动的半径122sinθ=+=cLr L L，同理有2=cmvLqB，126π=⋅c m t qB，解得b v ∶c v =1∶2，b t ∶c t =2∶1，A 项正确。

2016年四川省高考物理试卷一、选择题（共7小题，每小题5分，共42分．每小题给出的四个选项中，有的只有一个选项、有的有多个选项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分．）1．（5分）韩晓鹏是我国首位在冬奥会雪上项目夺冠的运动员．他在一次自由式滑雪空中技巧比赛中沿“助滑区”保持同一姿态下滑了一段距离，重力对他做功1900J，他克服阻力做功100J．韩晓鹏在此过程中（）A．动能增加了1900J B．动能增加了2000JC．重力势能减小了1900J D．重力势能减小了2000J2．（5分）如图所示，接在家庭电路上的理想降压变压器给小灯泡L供电，如果将原、副线圈减少相同匝数，其它条件不变，则（）A．小灯泡变暗B．小灯泡变亮C．原、副线圈两段电压的比值不变D．通过原、副线圈电流的比值不变3．（5分）国务院批复，自2016年起将4月24日设立为“中国航天日”．1970年4月24日我国首次成功发射的人造卫星东方红一号，目前仍然在椭圆轨道上运行，其轨道近地点高度约为440km，远地点高度约为2060km；1984年4月8日成功发射的东方红二号卫星运行在赤道上空35786km的地球同步轨道上．设东方红一号在远地点的加速度为a1，东方红二号的加速度为a2，固定在地球赤道上的物体随地球自转的加速度为a3，则a1、a2、a3的大小关系为（）A．a2＞a1＞a3B．a3＞a2＞a1C．a3＞a1＞a2D．a1＞a2＞a34．（5分）如图所示，正六边形abcdef区域内有垂直于纸面的匀强磁场．一带正电的粒子从f点沿fd方向射入磁场区域，当速度大小为v b时，从b点离开磁场，在磁场中运动的时间为t b，当速度大小为v c时，从c点离开磁场，在磁场中运动的时间为t c，不计粒子重力．则（）A．v b：v c=1：2，t b：t c=2：1 B．v b：v c=2：2，t b：t c=1：2C．v b：v c=2：1，t b：t c=2：1 D．v b：v c=1：2，t b：t c=1：25．（5分）某同学通过实验测定半圆形玻璃砖的折射率n．如图甲所示，O是圆心，MN是法线，AO、BO分别表示某次测量时光线在空气和玻璃砖中的传播路径．该同学测得多组入射角i和折射角r，做出sini﹣sinr图象如图乙所示．则（）A．光由A经O到B，n=1.5 B．光由B经O到A，n=1.5C．光由A经O到B，n=0.67 D．光由B经O到A，n=0.676．（5分）简谐横波在均匀介质中沿直线传播，P、Q是传播方向上相距10m的两质点，波先传到P，当波传到Q开始计时，P、Q两质点的振动图象如图所示．则（）A．质点Q开始振动的方向沿y轴正方向B．该波从P传到Q的时间可能为7sC．该波的传播速度可能为2m/sD．该波的波长可能为6m7．（5分）如图所示，电阻不计、间距为l的光滑平行金属导轨水平放置于磁感应强度为B、方向竖直向下的匀强磁场中，导轨左端接一定值电阻R．质量为m、电阻为r的金属棒MN置于导轨上，受到垂直于金属棒的水平外力F的作用由静止开始运动，外力F与金属棒速度v的关系是F=F0+kv（F0、k是常量），金属棒与导轨始终垂直且接触良好．金属棒中感应电流为I，受到的安培力大小为F A，电阻R两端的电压为U R，感应电流的功率为P，它们随时间t变化图象可能正确的有（）A．B．C．D．二、非选择题（共4题，共68分）8．（6分）用如图所示的装置测量弹簧的弹性势能。

2016年四川省高考物理试卷一、选择题（共7小题，每小题5分，共42分．每小题给出的四个选项中，有的只有一个选项、有的有多个选项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分．）1．（5分）韩晓鹏是我国首位在冬奥会雪上项目夺冠的运动员．他在一次自由式滑雪空中技巧比赛中沿“助滑区”保持同一姿态下滑了一段距离，重力对他做功1900J ，他克服阻力做功100J ．韩晓鹏在此过程中（ ）A ．动能增加了1900JB ．动能增加了2000JC ．重力势能减小了1900JD ．重力势能减小了2000J2．（5分）如图所示，接在家庭电路上的理想降压变压器给小灯泡L 供电，如果将原、副线圈减少相同匝数，其它条件不变，则（ ）A ．小灯泡变暗B ．小灯泡变亮C ．原、副线圈两段电压的比值不变D ．通过原、副线圈电流的比值不变3．（5分）国务院批复，自2016年起将4月24日设立为“中国航天日”．1970年4月24日我国首次成功发射的人造卫星东方红一号，目前仍然在椭圆轨道上运行，其轨道近地点高度约为440m ，远地点高度约为2060m ；1984年4月8日成功发射的东方红二号卫星运行在赤道上空35786m 的地球同步轨道上．设东方红一号在远地点的加速度为a 1，东方红二号的加速度为a 2，固定在地球赤道上的物体随地球自转的加速度为a 3，则a 1、a 2、a 3的大小关系为（ ）A ．a 2＞a 1＞a 3B ．a 3＞a 2＞a 1C ．a 3＞a 1＞a 2D ．a 1＞a 2＞a 34．（5分）如图所示，正六边形abcdef 区域内有垂直于纸面的匀强磁场．一带正电的粒子从f 点沿fd 方向射入磁场区域，当速度大小为v b 时，从b 点离开磁场，在磁场中运动的时间为t b ，当速度大小为v c 时，从c 点离开磁场，在磁场中运动的时间为t c ，不计粒子重力．则（ ）A ．v b ：v c =1：2，t b ：t c =2：1B ．v b ：v c =2：2，t b ：t c =1：2C ．v b ：v c =2：1，t b ：t c =2：1D ．v b ：v c =1：2，t b ：t c =1：25．（5分）某同学通过实验测定半圆形玻璃砖的折射率n ．如图甲所示，O 是圆心，MN 是法线，AO 、BO 分别表示某次测量时光线在空气和玻璃砖中的传播路径．该同学测得多组入射角i 和折射角r ，做出sini ﹣sinr 图象如图乙所示．则（ ）A ．光由A 经O 到B ，n=1.5 B ．光由B 经O 到A ，n=1.5C ．光由A 经O 到B ，n=0.67D ．光由B 经O 到A ，n=0.676．（5分）简谐横波在均匀介质中沿直线传播，P 、Q 是传播方向上相距10m 的两质点，波先传到P ，当波传到Q 开始计时，P 、Q 两质点的振动图象如图所示．则（ ）A ．质点Q 开始振动的方向沿y 轴正方向B ．该波从P 传到Q 的时间可能为7sC ．该波的传播速度可能为2m/sD ．该波的波长可能为6m7．（5分）如图所示，电阻不计、间距为l 的光滑平行金属导轨水平放置于磁感应强度为B 、方向竖直向下的匀强磁场中，导轨左端接一定值电阻R ．质量为m 、电阻为r 的金属棒MN 置于导轨上，受到垂直于金属棒的水平外力F 的作用由静止开始运动，外力F 与金属棒速度v 的关系是F=F 0+v （F 0、是常量），金属棒与导轨始终垂直且接触良好．金属棒中感应电流为I ，受到的安培力大小为F A ，电阻R 两端的电压为U R ，感应电流的功率为P ，它们随时间t 变化图象可能正确的有（ ）A ．B ．C ．D ．二、非选择题（共4题，共68分）8．（6分）用如图所示的装置测量弹簧的弹性势能。

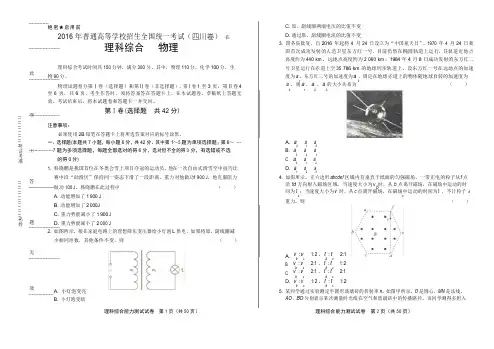

_ _ _ _ _ _ _号证考准_ _ _ _ _ _ _ _名姓-------------绝密★启用前2016年普通高等学校招生全国统一考试（四川卷）在理科综合物理理科综合考试时间共150分钟，满分300分。

其中，物理110分，化学100分，生此物90分。

--------------------物理试题卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）。

第Ⅰ卷1至3页，第Ⅱ卷4至6 页，共6页。

考生作答时，须将答案答在答题卡上，在本试题卷、草稿纸上答题无效。

考试结束后，将本试题卷和答题卡一并交回。

第Ⅰ卷(选择题共42分)--------------------注意事项：必须使用2B铅笔在答题卡上将所选答案对应的标号涂黑。

一、选择题(本题共7小题，每小题6分，共42分。

其中第1～5题为单项选择题；第6～--------------------7题为多项选择题，每题全部选对的得6分，选对但不全的得3分，有选错或不选的得0分)1.韩晓鹏是我国首位在冬奥会雪上项目夺冠的运动员。

他在一次自由式滑雪空中技巧比赛中沿“助滑区”保持同一姿态下滑了一段距离，重力对他做功1900J，他克服阻力答--------------------做功100J。

韩晓鹏在此过程中（）A. 动能增加了1900JB. 动能增加了2 000JC. 重力势能减小了1900JD. 重力势能减小了2000J2.如图所示，接在家庭电路上的理想降压变压器给小灯泡L供电，如果将原、副线圈减少相同匝数，其他条件不变，则（）C. 原、副线圈两端电压的比值不变D. 通过原、副线圈电流的比值不变3.国务院批复，自2016 年起将4月24日设立为“中国航天日”。

1970年4月24日我国首次成功发射的人造卫星东方红一号，目前仍然在椭圆轨道上运行，其轨道近地点高度约为440km，远地点高度约为2 060km；1984年4月8日成功发射的东方红二号卫星运行在赤道上空35786km的地球同步轨道上。

2016年普通高等学校招生全国统一考试（四川卷）数学（理工类）一、选择题：本大题共10 小题，每小题5 分，共50 分。

在每小题给出的四个选项中，只有一个是符合题目要求的。

1.【题设】设集合，Z 为整数集，则中元素的个数是（A）3 （B）4 （C）5 （D）6【答案】C【解析】试题分析：由题意，，故其中的元素个数为5，选C.考点：集合中交集的运算.2. 【题设】设i 为虚数单位，则的展开式中含x4 的项为（A）－15x4 （B）15x4 （C）－20i x4 （D）20i x4【答案】A考点：二项展开式，复数的运算.3. 【题设】为了得到函数的图象，只需把函数的图象上所有的点（A）向左平行移动个单位长度（B）向右平行移动个单位长度（C）向左平行移动个单位长度（D）向右平行移动个单位长度【答案】D【解析】试题分析：由题意，为得到函数，只需把函数的图像上所有点向右移个单位，故选D.考点：三角函数图像的平移.4. 【题设】用数字1，2，3，4，5 组成没有重复数字的五位数，其中奇数的个数为（A）24 （B）48 （C）60 （D）72【答案】D【解析】试题分析：由题意，要组成没有重复的五位奇数，则个位数应该为1、3、5，其他位置共有，所以其中奇数的个数为，故选D. 学科.网考点：排列、组合5. 【题设】某公司为激励创新，计划逐年加大研发资金投入.若该公司2015 年全年投入研发资金130 万元，在此基础上，每年投入的研发资金比上一年增长12%，则该公司全年投入的研发资金开始超过200 万元的年份是（参考数据：lg 1.12≈0.05，lg 1.3≈0.11，lg2≈0.30）（A）2018 年（B）2019 年（C）2020 年（D）2021 年【答案】B考点：等比数列的应用.6. 【题设】秦九韶是我国南宋使其的数学家，普州（现四川省安岳县）人，他在所著的《数书九章》中提出的多项式求值的秦九韶算法，至今仍是比较先进的算法.如图所示的程序框图给出了利用秦九韶算法求某多项式值的一个实例，若输入n，x 的值分别为3，2，则输出v 的值为【答案】B7. 【题设】设p：实数x，y 满足(x–1)2–(y–1)2≤2，q：实数x，y 满足则p 是q 的（A）必要不充分条件（B）充分不必要条件（C）充要条件（D）既不充分也不必要条件【答案】A【解析】试题分析：画出可行域（如图所示），可知命题q 中不等式组表示的平面区域在命题p 中不等式表示的圆盘内，故选A.考点：1.充分条件、必要条件的判断；2.线性规划.8. 【题设】设O 为坐标原点，P 是以F 为焦点的抛物线上任意一点，M 是线段PF 上的点，且=2 ,则直线OM 的斜率的最大值为（A）（B）（C）（D）1【答案】C【解析】试题分析：设（不妨设），则，故选C.考点：1.抛物线的简单的几何性质；2.平面向量的线性运算.9. 【题设】设直线l1，l2 分别是函数f(x)= 图象上点P1，P2 处的切线，l1与l2 垂直相交于点P，且l1，l2 分别与y 轴相交于点A，B，则△PAB 的面积的取值范围是（A）(0,1) （B）(0,2) （C）(0,+∞) （D）(1,+∞)【答案】A考点：1.导数的几何意义；2.两直线垂直关系；3.直线方程的应用；4.三角形面积取值范围.10. 【题设】在平面内，定点A，B，C，D 满足= = , ﹒= ﹒= ﹒=-2，动点P，M 满足=1，= ，则的最大值是（A）（B）（C）（D）【答案】B【解析】试题分析：甴已知易得.以为原点，直线为轴建立平面直角坐标系，则设由已知，得，又，它表示圆上点与点距离平方的，，故选B。

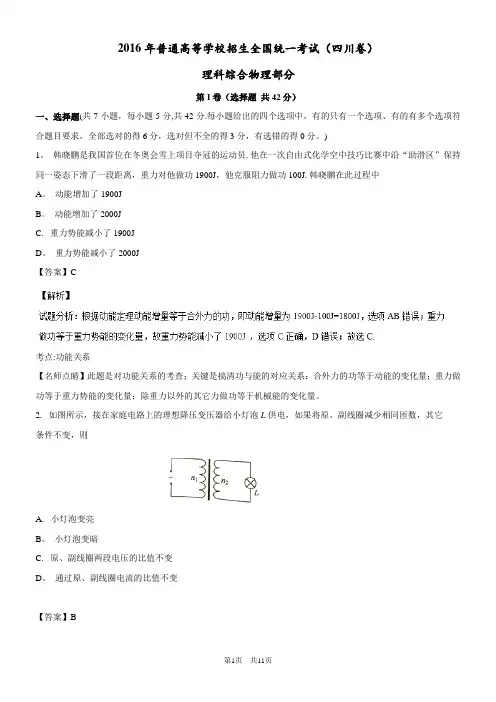

2016年普通高等学校招生全国统一考试（四川卷）理科综合物理部分第I卷（选择题共42分）一、选择题(共7小题，每小题5分,共42分.每小题给出的四个选项中，有的只有一个选项、有的有多个选项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分。

)1。

韩晓鹏是我国首位在冬奥会雪上项目夺冠的运动员.他在一次自由式化学空中技巧比赛中沿“助滑区”保持同一姿态下滑了一段距离，重力对他做功1900J，他克服阻力做功100J.韩晓鹏在此过程中A。

动能增加了1900JB。

动能增加了2000JC. 重力势能减小了1900JD。

重力势能减小了2000J【答案】C考点:功能关系【名师点睛】此题是对功能关系的考查；关键是搞清功与能的对应关系：合外力的功等于动能的变化量；重力做功等于重力势能的变化量；除重力以外的其它力做功等于机械能的变化量。

2. 如图所示，接在家庭电路上的理想降压变压器给小灯泡L供电，如果将原、副线圈减少相同匝数，其它条件不变，则A. 小灯泡变亮B。

小灯泡变暗C. 原、副线圈两段电压的比值不变D。

通过原、副线圈电流的比值不变【答案】B考点:变压器【名师点睛】此题是对变压器原理的考查；首先要记住原副线圈的电压与匝数关系1122U n U n =，从题目中知道为降压变压器，原线圈匝数大于副线圈匝数;判断原副线圈减小相同的匝数时原副线圈的匝数比的变化要用到数学知识,这里稍微有点难度.3。

国务院批复,自2016年起将4月24日设立为“中国航天日”.1970年4月24日我国首次成功发射的人造卫星东方红一号,目前仍然在椭圆轨道上运行，其轨道近地点高度约为440 km ，远地点高度约为2060 km ；1984年4月8日成功发射的东方红二号卫星运行在赤道上空35786 km 的地球同步轨道上。

设东方红一号在远地点的加速度为a 1，东方红二号的加速度为a 2，固定在地球赤道上的物体随地球自转的加速度为a 3，则a 1、a 2、a 3的大小关系为A 。

2016年四川省高考物理试卷一、选择题（共7小题，每小题5分，共42分．每小题给出的四个选项中，有的只有一个选项、有的有多个选项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分．）1．（5分）韩晓鹏是我国首位在冬奥会雪上项目夺冠的运动员．他在一次自由式滑雪空中技巧比赛中沿“助滑区”保持同一姿态下滑了一段距离，重力对他做功1900J，他克服阻力做功100J．韩晓鹏在此过程中（）A．动能增加了1900J B．动能增加了2000JC．重力势能减小了1900J D．重力势能减小了2000J2．（5分）如图所示，接在家庭电路上的理想降压变压器给小灯泡L供电，如果将原、副线圈减少相同匝数，其它条件不变，则（）A．小灯泡变暗B．小灯泡变亮C．原、副线圈两段电压的比值不变D．通过原、副线圈电流的比值不变3．（5分）国务院批复，自2016年起将4月24日设立为“中国航天日”．1970年4月24日我国首次成功发射的人造卫星东方红一号，目前仍然在椭圆轨道上运行，其轨道近地点高度约为440km，远地点高度约为2060km；1984年4月8日成功发射的东方红二号卫星运行在赤道上空35786km的地球同步轨道上．设东方红一号在远地点的加速度为a1，东方红二号的加速度为a2，固定在地球赤道上的物体随地球自转的加速度为a3，则a1、a2、a3的大小关系为（）A．a2＞a1＞a3B．a3＞a2＞a1C．a3＞a1＞a2D．a1＞a2＞a34．（5分）如图所示，正六边形abcdef区域内有垂直于纸面的匀强磁场．一带正电的粒子从f点沿fd方向射入磁场区域，当速度大小为v b时，从b点离开磁场，在磁场中运动的时间为t b，当速度大小为v c时，从c点离开磁场，在磁场中运动的时间为t c，不计粒子重力．则（）A．v b：v c=1：2，t b：t c=2：1 B．v b：v c=2：2，t b：t c=1：2C．v b：v c=2：1，t b：t c=2：1 D．v b：v c=1：2，t b：t c=1：25．（5分）某同学通过实验测定半圆形玻璃砖的折射率n．如图甲所示，O是圆心，MN 是法线，AO、BO分别表示某次测量时光线在空气和玻璃砖中的传播路径．该同学测得多组入射角i和折射角r，做出sini﹣sinr图象如图乙所示．则（）A．光由A经O到B，n=1.5 B．光由B经O到A，n=1.5C．光由A经O到B，n=0.67 D．光由B经O到A，n=0.676．（5分）简谐横波在均匀介质中沿直线传播，P、Q是传播方向上相距10m的两质点，波先传到P，当波传到Q开始计时，P、Q两质点的振动图象如图所示．则（）A．质点Q开始振动的方向沿y轴正方向B．该波从P传到Q的时间可能为7sC．该波的传播速度可能为2m/sD．该波的波长可能为6m7．（5分）如图所示，电阻不计、间距为l的光滑平行金属导轨水平放置于磁感应强度为B、方向竖直向下的匀强磁场中，导轨左端接一定值电阻R．质量为m、电阻为r的金属棒MN置于导轨上，受到垂直于金属棒的水平外力F的作用由静止开始运动，外力F与金属棒速度v的关系是F=F0+kv（F0、k是常量），金属棒与导轨始终垂直且接触良好．金属棒中感应电流为I，受到的安培力大小为F A，电阻R两端的电压为U R，感应电流的功率为P，它们随时间t变化图象可能正确的有（）A．B．C．D．二、非选择题（共4题，共68分）8．（6分）用如图所示的装置测量弹簧的弹性势能。

2016年四川省高考物理试卷一、选择题（共7小题，每小题5分，共42分．每小题给出的四个选项中，有的只有一个选项、有的有多个选项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分．）1．（5分）韩晓鹏是我国首位在冬奥会雪上项目夺冠的运动员．他在一次自由式滑雪空中技巧比赛中沿“助滑区”保持同一姿态下滑了一段距离，重力对他做功1900J，他克服阻力做功100J．韩晓鹏在此过程中（）A．动能增加了1900J B．动能增加了2000JC．重力势能减小了1900J D．重力势能减小了2000J2．（5分）如图所示，接在家庭电路上的理想降压变压器给小灯泡L供电，如果将原、副线圈减少相同匝数，其它条件不变，则（）A．小灯泡变暗B．小灯泡变亮C．原、副线圈两段电压的比值不变D．通过原、副线圈电流的比值不变3．（5分）国务院批复，自2016年起将4月24日设立为“中国航天日”．1970年4月24日我国首次成功发射的人造卫星东方红一号，目前仍然在椭圆轨道上运行，其轨道近地点高度约为440km，远地点高度约为2060km；1984年4月8日成功发射的东方红二号卫星运行在赤道上空35786km的地球同步轨道上．设东方红一号在远地点的加速度为a1，东方红二号的加速度为a2，固定在地球赤道上的物体随地球自转的加速度为a3，则a1、a2、a3的大小关系为（）A．a2＞a1＞a3B．a3＞a2＞a1C．a3＞a1＞a2D．a1＞a2＞a34．（5分）如图所示，正六边形abcdef区域内有垂直于纸面的匀强磁场．一带正电的粒子从f点沿fd方向射入磁场区域，当速度大小为v b时，从b点离开磁场，在磁场中运动的时间为t b，当速度大小为v c时，从c点离开磁场，在磁场中运动的时间为t c，不计粒子重力．则（）A．v b：v c=1：2，t b：t c=2：1 B．v b：v c=2：2，t b：t c=1：2C．v b：v c=2：1，t b：t c=2：1 D．v b：v c=1：2，t b：t c=1：25．（5分）某同学通过实验测定半圆形玻璃砖的折射率n．如图甲所示，O是圆心，MN是法线，AO、BO分别表示某次测量时光线在空气和玻璃砖中的传播路径．该同学测得多组入射角i和折射角r，做出sini﹣sinr图象如图乙所示．则（）A．光由A经O到B，n=1.5 B．光由B经O到A，n=1.5C．光由A经O到B，n=0.67 D．光由B经O到A，n=0.676．（5分）简谐横波在均匀介质中沿直线传播，P、Q是传播方向上相距10m的两质点，波先传到P，当波传到Q开始计时，P、Q两质点的振动图象如图所示．则（）A．质点Q开始振动的方向沿y轴正方向B．该波从P传到Q的时间可能为7sC．该波的传播速度可能为2m/sD．该波的波长可能为6m7．（5分）如图所示，电阻不计、间距为l的光滑平行金属导轨水平放置于磁感应强度为B、方向竖直向下的匀强磁场中，导轨左端接一定值电阻R．质量为m、电阻为r的金属棒MN置于导轨上，受到垂直于金属棒的水平外力F的作用由静止开始运动，外力F与金属棒速度v的关系是F=F0+kv（F0、k是常量），金属棒与导轨始终垂直且接触良好．金属棒中感应电流为I，受到的安培力大小为F A，电阻R两端的电压为U R，感应电流的功率为P，它们随时间t变化图象可能正确的有（）A．B．C．D．二、非选择题（共4题，共68分）8．（6分）用如图所示的装置测量弹簧的弹性势能。

2016年普通高等学校招生全国统一考试（四川卷）理科综合能力测试物理部分一、选择题(共7小题，每小题5分，共42分。

每小题给出的四个选项中，有的只有一个选项、有的有多个选项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分。

)1. 韩晓鹏是我国首位在冬奥会雪上项目夺冠的运动员。

他在一次自由式化学空中技巧比赛中沿“助滑区”保持同一姿态下滑了一段距离，重力对他做功1900J，他克服阻力做功100J。

韩晓鹏在此过程中A. 动能增加了1900JB. 动能增加了2000JC. 动力势能减小了1900JD. 动力势能减小了2000J2. 如图所示，接在家庭电路上的理想降压变压器给小灯泡L供电，如果将原、副线圈减少相同匝数，其它条件不变，则A. 小灯泡变亮B. 小灯泡变暗C. 原、副线圈两段电压的比值不变D. 通过原、副线圈电流的比值不变3. 国务院批复，自2016年起将4月24日设立为“中国航天日”。

1970年4月24日我国首次成功发射的人造卫星东方红一号，目前仍然在椭圆轨道上运行，其轨道近地点高度约为440 km，远地点高度约为2060 km；1984年4月8日成功发射的东方红二号卫星运行在赤道上空35786 km的地球同步轨道上。

设动荡红一号在远地点的加速度为a1，东方红二号的加速度为a2，固定在地球赤道上的物体随地球自转的加速度为a3，则a1、a2、a3的大小关系为A.a2＞a1＞a3B. a3＞a2＞a1C. a3＞a1＞a2D. a1＞a2＞a34.如图所示，正六边形abcdef区域内有垂直于纸面的匀强磁场。

一带正电的粒子从f点沿fd方向射入磁场区域，当速度大小为v b时，从b点离开磁场，在磁场中运动的时间为t b，当速度大小为v c时，从c点离开磁场，在磁场中运动的时间为t c，不计粒子重力。

则A.v b:v c=1:2，t b:t c=2:1B.v b:v c=2:2，t b:t c=1:2C.v b:v c=2:1，t b:t c=2:1D.v b:v c=1:2，t b:t c=1:25.某同学通过实验测定半圆形玻璃砖的折射率n。

2016年四川省高考物理试卷一、选择题（共7小题，每小题5分，共42分．每小题给出的四个选项中，有的只有一个选项、有的有多个选项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分．）1．（5分）韩晓鹏是我国首位在冬奥会雪上项目夺冠的运动员．他在一次自由式滑雪空中技巧比赛中沿“助滑区”保持同一姿态下滑了一段距离，重力对他做功1900J，他克服阻力做功100J．韩晓鹏在此过程中（）A．动能增加了1900J B．动能增加了2000JC．重力势能减小了1900J D．重力势能减小了2000J2．（5分）如图所示，接在家庭电路上的理想降压变压器给小灯泡L供电，如果将原、副线圈减少相同匝数，其它条件不变，则（）A．小灯泡变暗B．小灯泡变亮C．原、副线圈两段电压的比值不变D．通过原、副线圈电流的比值不变3．（5分）国务院批复，自2016年起将4月24日设立为“中国航天日”．1970年4月24日我国首次成功发射的人造卫星东方红一号，目前仍然在椭圆轨道上运行，其轨道近地点高度约为440km，远地点高度约为2060km；1984年4月8日成功发射的东方红二号卫星运行在赤道上空35786km的地球同步轨道上．设东方红一号在远地点的加速度为a1，东方红二号的加速度为a2，固定在地球赤道上的物体随地球自转的加速度为a3，则a1、a2、a3的大小关系为（）最新修正版A．a2＞a1＞a3B．a3＞a2＞a1C．a3＞a1＞a2D．a1＞a2＞a34．（5分）如图所示，正六边形abcdef区域内有垂直于纸面的匀强磁场．一带正电的粒子从f点沿fd方向射入磁场区域，当速度大小为v b时，从b点离开磁场，在磁场中运动的时间为t b，当速度大小为v c时，从c点离开磁场，在磁场中运动的时间为t c，不计粒子重力．则（）A．v b：v c=1：2，t b：t c=2：1 B．v b：v c=2：2，t b：t c=1：2C．v b：v c=2：1，t b：t c=2：1 D．v b：v c=1：2，t b：t c=1：25．（5分）某同学通过实验测定半圆形玻璃砖的折射率n．如图甲所示，O是圆心，MN是法线，AO、BO分别表示某次测量时光线在空气和玻璃砖中的传播路径．该同学测得多组入射角i和折射角r，做出sini﹣sinr图象如图乙所示．则（）A．光由A经O到B，n=1.5 B．光由B经O到A，n=1.5C．光由A经O到B，n=0.67 D．光由B经O到A，n=0.676．（5分）简谐横波在均匀介质中沿直线传播，P、Q是传播方向上相距10m的两质点，波先传到P，当波传到Q开始计时，P、Q两质点的振动图象如图所示．则（）A．质点Q开始振动的方向沿y轴正方向B．该波从P传到Q的时间可能为7sC．该波的传播速度可能为2m/sD．该波的波长可能为6m7．（5分）如图所示，电阻不计、间距为l的光滑平行金属导轨水平放置于磁感应强度为B、方向竖直向下的匀强磁场中，导轨左端接一定值电阻R．质量为m、电阻为r的金属棒MN置于导轨上，受到垂直于金属棒的水平外力F的作用由静止开始运动，外力F与金属棒速度v的关系是F=F0+kv（F0、k是常量），金属棒与导轨始终垂直且接触良好．金属棒中感应电流为I，受到的安培力大小为F A，电阻R两端的电压为U R，感应电流的功率为P，它们随时间t变化图象可能正确的有（）A．B．C．D．二、非选择题（共4题，共68分）8．（6分）用如图所示的装置测量弹簧的弹性势能。

第Ⅰ卷（选择题共42分）注意事项：第Ⅰ卷共7题，每题6分。

其中1~5题为单项选择题；6~7题为多项选择题，每题全部选对的得6分，选对但不全的得3分，有选错的得0分。

1. 韩晓鹏是我国首位在冬奥会雪上项目夺冠的运动员。

他在一次自由式化学空中技巧比赛中沿“助滑区”保持同一姿态下滑了一段距离，重力对他做功1900J，他克服阻力做功100J。

韩晓鹏在此过程中A. 动能增加了1900JB. 动能增加了2000JC. 重力势能减小了1900JD. 重力势能减小了2000J【答案】C考点：功能关系【名师点睛】此题是对功能关系的考查；关键是搞清功与能的对应关系：合外力的功等于动能的变化量；重力做功等于重力势能的变化量；除重力以外的其它力做功等于机械能的变化量.2. 如图所示，接在家庭电路上的理想降压变压器给小灯泡L供电，如果将原、副线圈减少相同匝数，其它条件不变，则A. 小灯泡变亮B. 小灯泡变暗C . 原、副线圈两段电压的比值不变D . 通过原、副线圈电流的比值不变【答案】B考点：变压器 【名师点睛】此题是对变压器原理的考查；首先要记住原副线圈的电压与匝数关系1122U n U n ，从题目中知道为降压变压器，原线圈匝数大于副线圈匝数；判断原副线圈减小相同的匝数时原副线圈的匝数比的变化要用到数学知识，这里稍微有点难度.3. 国务院批复，自2016年起将4月24日设立为“中国航天日”。

1970年4月24日我国首次成功发射的人造卫星东方红一号，目前仍然在椭圆轨道上运行，其轨道近地点高度约为440 km ，远地点高度约为2060 km ；1984年4月8日成功发射的东方红二号卫星运行在赤道上空35786 km 的地球同步轨道上。

设东方红一号在远地点的加速度为a 1，东方红二号的加速度为a 2，固定在地球赤道上的物体随地球自转的加速度为a 3，则a 1、a 2、a 3的大小关系为A .a 2＞a 1＞a 3B . a 3＞a 2＞a 1C . a 3＞a 1＞a 2D . a 1＞a 2＞a 3【答案】D【解析】试题分析：东方红二号和固定在地球赤道上的物体转动的角速度相同，根据a=ω2r 可知，a＞a 3；根据2Mm G ma r =可知a 1＞a 2；故选D. 考点：同步卫星；万有引力定律的应用【名师点睛】此题主要考查同步卫星的特点及万有引力定律的应用；要知道同步卫星与地球具有相同的角速度和周期；这里放到赤道上的物体和卫星两者受力情况是不同的，要区别对待，不能混淆.4.如图所示，正六边形abcdef 区域内有垂直于纸面的匀强磁场。

理科综合·物理试题参考答案1．C 2．B 3．D 4．A 5．B 6．AD 7．BC8．（17分）Ⅰ．（6分）（1）st ；（2）C ；（3）BⅡ．（11分）（1）A 、C ；（2）C ；（3）ak 、k -R 2。

9．（15分）解：（1）设质子进入漂移管B 的速度为B v ，电源频率、周期分别为f 、T ，漂移管A 的长度为L ，则 1T f = ①2BTL v = ② 联立①②式并代入数据得L =0.4m ③（2）设质子进入漂移管E 的速度为v E ，相邻漂移管间的加速电压为U ，电场对质子所做的功为W ，质子从漂移管B 运动到E 电场做功W ＇，质子的电荷量为q 、质量为m ，则W qU = ④3W W '= ⑤221122E B W mv mv '=- ⑥联立④⑤⑥式并代入数据得U =6×104V ⑦10．（17分）解：（1）设货物的质量为m ，货物在车厢内滑动过程中，货物与车厢的动摩擦因数μ=0.4，受摩擦力大小为f ，加速度大小为a 1，则1sin f mg ma θ+=①cos f mg μθ=②联立①②并代入数据得a 1=5 m/s ③a 1的方向沿制动坡床向下。

（2）设货车的质量为M ，车尾位于制动坡床底端时的车速为v =23m/s 。

货车在车厢内开始滑动到车头距制动坡床顶端s 0=38m 的过程中，用时为t ，货物相对制动坡床的运动距离为s 1，在车厢内滑动的距离s =4m ，货车的加速度大小为a 2，货车相对制动坡床的运动距离为s 2。

货车受到制动坡床的阻力大小为F ，F 是货车和货物总重的k 倍，k =0.44，货车长度l 0=12m ，制动坡床的长度为l ，则2sin Mg F f Ma θ+-=④()F k m M g =+⑤21112s vt a t =-⑥22212s vt a t =-⑦12s s s =-⑧201l l s s =++⑨联立①②③-⑨并代入数据得98m l =⑩11．（19分）解：（1）由题知，小球P 在区域Ⅰ内做匀速圆周运动，有200v m qv B r =① 代入数据解得π3m B gl lq =②（2）小球P 在区域Ⅰ做匀速圆周运动转过的圆心角为θ，运动到C 点的时刻为tC ，到达斜面低端时刻为t1，有0C r t v θ=③01cot ()C s h v t t α-=-④小球A 释放后沿斜面运动加速度为aA ，与小球P 在时刻t1相遇于斜面底端，有sin A mg ma α=⑤211()sin 2A A h a t t α=-⑥联立以上方程可得(322)A l t g =-⑦（3）设所求电场方向向下，在t'A 时刻释放小球A ，小球P 在区域Ⅱ运动加速度为a P ，有201()()cos 2C A A s v t t a t t α'=-+-⑧P mg qE ma +=⑨2211()sin ()22A A P C H h a t t a t t α'-+-=-⑩ 联立相关方程解得22(11)(1)mg E q ββ-=-对小球P 的所有运动情形讨论可得3≤β≤5由此可得场强极小值为E min =0；场强极大值为max 78mg E q =，方向竖直向上。

2016·四川卷(物理)1．E1、E2、E6[2016·四川卷] 韩晓鹏是我国首位在冬奥会雪上项目夺冠的运动员．他在一次自由式滑雪空中技巧比赛中沿“助滑区”保持同一姿态下滑了一段距离，重力对他做功1900 J ，他克服阻力做功100 J ．韩晓鹏在此过程中( )A ．动能增加了1900 JB ．动能增加了2000 JC ．重力势能减小了1900 JD ．重力势能减小了2000 J1．C [解析] 由题可得，重力做功1900 J ，则重力势能减少1900 J ，可得C 正确，D 错误．由动能定理：W G －W f ＝ΔE k 可得动能增加1800 J ，则A 、B 错误．2．M2、J2[2016·四川卷] 如图1-所示，接在家庭电路上的理想降压变压器给小灯泡L 供电，如果将原、副线圈减少相同匝数，其他条件不变，则( )图1-A ．小灯泡变亮B ．小灯泡变暗C ．原、副线圈两端电压的比值不变D ．通过原、副线圈电流的比值不变2．B [解析] 由变压器相关知识得：U 1U 2＝n 1n 2，原、副线圈减去相同的匝数n 后：U 1U ′2＝n ′1n ′2＝n 1－n n 2－n ，n 1n 2－n ′1n ′2＝－n （n 1－n 2）n 2（n 2－n ）<0，则说明变压器原、副线圈的匝数比变大，则可得出C 、D 错误．由于原线圈电压恒定不变，则副线圈电压减小，小灯泡实际功率减小，小灯泡变暗，A 错误，B 正确．3．C2、D4、D5[2016·四川卷] 国务院批复，自2016年起将4月24日设立为“中国航天日”.1970年4月24日我国首次成功发射的人造卫星东方红一号，目前仍然在椭圆轨道上运行，其轨道近地点高度约为440 km ，远地点高度约为2060 km ；1984年4月8日成功发射的东方红二号卫星运行在赤道上空35786 km 的地球同步轨道上．设东方红一号在远地点的加速度为a 1，东方红二号的加速度为a 2，固定在地球赤道上的物体随地球自转的加速度为a 3，则a 1、a 2、a 3的大小关系为( )图1-A ．a 2＞a 1＞a 3B ．a 3＞a 2＞a 1C ．a 3＞a 1＞a 2D ．a 1＞a 2＞a 33．D [解析] 由于东方红二号卫星是同步卫星，则其角速度和赤道上的物体角速度相等，可得：a ＝ω2r ，由于r 2>r 3，则可以得出：a 2>a 3；又由万有引力定律有：G Mmr 2＝ma ，且r 1<r 2，则得出a 2<a 1, 故选项D 正确．4．D4、K1、K2[2016·四川卷] 如图1-所示，正六边形abcdef 区域内有垂直于纸面的匀强磁场．一带正电的粒子从f 点沿fd 方向射入磁场区域，当速度大小为v b 时，从b 点离开磁场，在磁场中运动的时间为t b ，当速度大小为v c 时，从c 点离开磁场，在磁场中运动的时间为t c ，不计粒子重力．则( )图1-A ．v b ∶v c ＝1∶2，t b ∶t c ＝2∶1B ．v b ∶v c ＝2∶1，t b ∶t c ＝1∶2C ．v b ∶v c ＝2∶1，t b ∶t c ＝2∶1D ．v b ∶v c ＝1∶2，t b ∶t c ＝1∶24．A [解析] 由题可得带正电粒子在匀强磁场中受洛伦兹力作用做匀速圆周运动，且洛伦兹力提供做圆周运动的向心力，作出粒子两次运动的轨迹如图所示由q v B ＝m v 2r ＝mr 4π2T 2可以得出v b ∶v c ＝r b ∶r c ＝1∶2, 又由t ＝θ2πT 可以得出时间之比等于偏转角之比．由图看出偏转角之比为2∶1，则t b ∶t c ＝2∶1，选项A 正确．5．N1、N5[2016·四川卷] 某同学通过实验测定半圆形玻璃砖的折射率n .如图1-甲所示，O 是圆心，MN 是法线，AO 、BO 分别表示某次测量时光线在空气和玻璃砖中的传播路径．该同学测得多组入射角i 和折射角r ，作出sin i ­sin r 图像如图乙所示．则( )图1-A ．光由A 经O 到B ，n ＝1.5 B ．光由B 经O 到A ，n ＝1.5C ．光由A 经O 到B ，n ＝0.67D ．光由B 经O 到A ，n ＝0.675．B [解析] 在本题中，介质折射率为空气中角度的正弦值和介质中角度的正弦值之比，则n ＝sin r sin i ＝0.90.6＝1.5.又由于题目中所说的入射角为i ，可以得出光线是从B 经O 到A ，故选项B 正确．6．G1、G2[2016·四川卷] 简谐横波在均匀介质中沿直线传播，P 、Q 是传播方向上相距10 m 的两质点，波先传到P ，当波传到Q 时开始计时，P 、Q 两质点的振动图像如图1-所示．则( )图1-A ．质点Q 开始振动的方向沿y 轴正方向B ．该波从P 传到Q 的时间可能为7 sC ．该波的传播速度可能为2 m/sD ．该波的波长可能为6 m6．AD [解析] 读图可知，质点P 的振动图像为虚线，质点Q 的振动图像为实线．从0时刻开始，质点Q 的起振方向沿y 轴正方向，A 选项正确．由题可知，简谐横波的传播方向从P 到Q ，由图可知，周期T ＝6 s ，质点Q 的振动图像向左平移4 s 后与P 点的振动图像重合，意味着Q 比P 的振动滞后了4 s ，即P 传到Q 的时间Δt 可能为4 s ，同时由周期性可知，从P 传到Q 的时间Δt 为(4＋nT )s ，n ＝0，1，2，…，即Δt ＝4 s ，10 s ，16 s ，…，所以B 选项错误．由v ＝ΔxΔt，考虑到简谐波的周期性，当Δt ＝4 s ，10 s ，16 s ，…时，速度v 可能为2.5m/s ，1 m/s ，0.625 m/s ，…，C 选项错误．同理，考虑周期性，由λ＝v T 可得，波长可能为15 m ，6 m ，3.75 m ，…，D 选项正确．7．J 、J2、L2、L3、L4、L5[2016·四川卷] 如图1-所示，电阻不计、间距为l 的光滑平行金属导轨水平放置于磁感应强度为B 、方向竖直向下的匀强磁场中，导轨左端接一定值电阻R .质量为m 、电阻为r 的金属棒MN 置于导轨上，受到垂直于金属棒的水平外力F 的作用由静止开始运动，外力F 与金属棒速度v 的关系是F ＝F 0＋k v (F 0、k 是常量)，金属棒与导轨始终垂直且接触良好．金属棒中感应电流为i ，受到的安培力大小为F A ，电阻R 两端的电压为U R ，感应电流的功率为P ，它们随时间t 变化图像可能正确的有( )图1-图1-7．BC [解析] 设金属棒在某一时刻速度为v ，由题意可知，感应电动势E ＝Bl v ，感应电流I ＝ER ＋r ＝BlR ＋r v ，即I ∝v ；安培力F A ＝BIl ＝B 2l 2R ＋r v ，方向水平向左，即F A ∝v ；R 两端电压U R ＝IR ＝BlRR ＋r v ，即U R ∝v ；感应电流功率P ＝EI ＝B 2l 2R ＋rv 2，即P ∝v 2.分析金属棒运动情况，由牛顿第二定律可得F 合＝F －F A ＝F 0＋k v －B 2l 2R ＋rv ＝F 0＋⎝ ⎛⎭⎪⎫k －B 2l 2R ＋r v ，而加速度a ＝F 合m .因为金属棒从静止出发，所以F 0>0，且F 合>0，即a >0，加速度方向水平向右．(1)若k ＝B 2l 2R ＋r，F合＝F 0，即a ＝F 0m，金属棒水平向右做匀加速直线运动，有v ＝at ，说明v ∝t ，即I ∝t ，F A ∝t ，U R ∝t ，P ∝t 2，所以在此情况下没有选项符合；(2)若k >B 2l 2R ＋r，F 合随v 增大而增大，即a 随v 增大而增大，说明金属棒在做加速度增大的加速运动，根据四个物理量与速度的关系可知B 选项符合；(3)若k <B 2l 2R ＋r ，F 合随v 增大而减小，即a 随v 增大而减小，说明金属棒在做加速度减小的加速运动，直到加速度减小为0后金属棒做匀速直线运动，根据四个物理量与速度关系可知C 选项符合；综上所述，B 、C 选项符合题意．8．[2016·四川卷] Ⅰ.A1、A7用如图1-所示的装置测量弹簧的弹性势能．将弹簧放置在水平气垫导轨上，左端固定，右端在O 点；在O 点右侧的B 、C 位置各安装一个光电门，计时器(图中未画出)与两个光电门相连．先用米尺测得B 、C 两点间距离s ，再用带有遮光片的滑块压缩弹簧到某位置A ，由静止释放，计时器显示遮光片从B 到C 所用的时间t ，用米尺测量A 、O 之间的距离x .图1-(1)计算滑块离开弹簧时速度大小的表达式是________． (2)为求出弹簧的弹性势能，还需要测量________． A ．弹簧原长 B ．当地重力加速度C ．滑块(含遮光片)的质量(3)增大A 、O 之间的距离x ，计时器显示时间t 将________． A ．增大 B ．减小 C ．不变8．[答案] (1)v ＝st(2)C (3)B[解析] (1)滑块离开弹簧后做匀速直线运动，与BC 间的速度相同，故v ＝st.(2)弹簧的弹性势能全部转化成了滑块的动能，所以还需要测量滑块(含遮光片)的质量，故C 对．(3)增大A 、O 之间的距离x ，滑块获得的动能增大，速度增大，故计时器显示的时间t 将减小，B 对．Ⅱ.J1、J2、J7用如图1-所示电路测量电源的电动势和内阻．实验器材：待测电源(电动势约3 V ，内阻约2 Ω)，保护电阻R 1(阻值10 Ω)和R 2(阻值5 Ω)，滑动变阻器R ，电流表A，电压表V，开关S，导线若干．实验主要步骤：(i)将滑动变阻器接入电路的阻值调到最大，闭合开关；(ii)逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数U和相应电流表的示数I；(iii)以U为纵坐标，I为横坐标，作U-I图线(U、I都用国际单位)；(iv)求出U­I图线斜率的绝对值k和在横轴上的截距a.图1-回答下列问题：(1)电压表最好选用________；电流表最好选用________．A．电压表(0～3 V，内阻约15 kΩ)B．电压表(0～3 V，内阻约3 kΩ)C．电流表(0～200 mA，内阻约2 Ω)D．电流表(0～30 mA，内阻约2 Ω)(2)滑动变阻器的滑片从左向右滑动，发现电压表示数增大．两导线与滑动变阻器接线柱连接情况是________．A．两导线接在滑动变阻器电阻丝两端的接线柱B．两导线接在滑动变阻器金属杆两端的接线柱C．一条导线接在滑动变阻器金属杆左端接线柱，另一条导线接在电阻丝左端接线柱D．一条导线接在滑动变阻器金属杆右端接线柱，另一条导线接在电阻丝右端接线柱(3)选用k、a、R1和R2表示待测电源的电动势E和内阻r的表达式E＝________，r＝________，代入数值可得E和r的测量值．[答案] (1)A C(2)C(3)ka k－R2[解析] (1)电压表内阻越大，分得的电流越小，误差也就越小，所以选内阻较大的A电压表；当滑动变阻器接入电路阻值最小时通过电流表电流最大，此时通过电流表电流大小约为I＝ER1＋R2＋r≈176 mA，所以选量程为200 mA的C电流表．(2)由电路分析可知，滑片从左向右滑动，电压表示数变大，意味着滑动变阻器接入电路部分的阻值增大，一导线接金属杆左端，一导线接电阻丝左端，则滑片从左向右滑动时阻值增大，符合题意．(3)由E＝U＋I(r＋R2)，得U＝－I(r＋R2)＋E，对比U-I图线可知，图像斜率的绝对值k＝r ＋R 2，所以电源内阻r ＝k －R 2；令U ＝0，得I ＝E r ＋R 2＝Ek ，图线在横轴上的截距为a ，所以a ＝I ＝Ek，则E ＝ka .9．A1、D4、E2[2016·四川卷] 中国科学院2015年10月宣布中国将在2020年开始建造世界上最大的粒子加速器．加速器是人类揭示物质本源的关键设备，在放射治疗、食品安全、材料科学等方面有广泛应用．如图1-所示，某直线加速器由沿轴线分布的一系列金属圆管(漂移管)组成，相邻漂移管分别接在高频脉冲电源的两极．质子从K 点沿轴线进入加速器并依次向右穿过各漂移管，在漂移管内做匀速直线运动，在漂移管间被电场加速，加速电压视为不变．设质子进入漂移管B 时速度为8×106 m/s ，进入漂移管E 时速度为1×107 m/s ，电源频率为1×107 Hz ，漂移管间缝隙很小，质子在每个管内运动时间视为电源周期的12.质子的荷质比取1×108 C/kg.求：(1)漂移管B 的长度；(2)相邻漂移管间的加速电压．图1-9．[答案] (1)0.4 m (6)6×104 V[解析] (1)设质子进入漂移管B 的速度为v B ，电源频率、周期分别为f 、T ，漂移管B 的长度为L ，则T ＝1fL ＝v B ·T 2联立①②式并代入数据得L ＝0.4 m(2)设质子进入漂移管E 的速度为v E ，相邻漂移管间的加速电压为U ，电场对质子所做的功为W .质子从漂移管B 运动到E 电场做功W ′，质子的电荷量为q 、质量为m ，则W ＝qU ④ W ′＝3W ⑤ W ′＝12m v 2E －12m v 2B ⑥联立④⑤⑥式并代入数据得U＝6×104 V⑦10．A2、A6、A8、B1、B2、B4[2016·四川卷] 避险车道是避免恶性交通事故的重要设施，由制动坡床和防撞设施等组成，如图竖直平面内，制动坡床视为与水平面夹角为θ的斜面．一辆长12 m的载有货物的货车因刹车失灵从干道驶入制动坡床，当车速为23 m/s时，车尾位于制动坡床的底端，货物开始在车厢内向车头滑动，当货物在车厢内滑动了4 m时，车头距制动坡床顶端38 m，再过一段时间，货车停止．已知货车质量是货物质量的4倍，货物与车厢间的动摩擦因数为0.4；货车在制动坡床上运动受到的坡床阻力大小为货车和货物总重的0.44倍．货物与货车分别视为小滑块和平板，取cos θ＝1，sin θ＝0.1，g＝10 m/s2.求：(1)货物在车厢内滑动时加速度的大小和方向；(2)制动坡床的长度．图1-10．[答案] (1)5 m/s2，方向沿制动坡床向下(2)98 m[解析] (1)设货物的质量为m，货物在车厢内滑动过程中，货物与车厢间的动摩擦因数μ＝0.4，受摩擦力大小为f，加速度大小为a1，则f＋mg sin θ＝ma1f＝μmg cos θ联立以上二式并代入数据得a1＝5 m/s2a1的方向沿制动坡床向下．(2)设货车的质量为M，车尾位于制动坡床底端时的车速为v＝23 m/s.货物在车厢内开始滑动到车头距制动坡床顶端s0＝38 m的过程中，用时为t，货物相对制动坡床的运动距离为s2.货车受到制动坡床的阻力大小为F，F是货车和货物总重的k倍，k＝0.44，货车长度l0＝12 m，制动坡床的长度为l，则Mg sin θ＋F －f ＝Ma 2 F ＝k (m ＋M )g s 1＝v t －12a 1t 2s 2＝v t －12a 2t 2s ＝s 1－s 2 l ＝l 0＋s 0＋s 2 联立并代入数据得 l ＝98 m.11．A1、A2、A8、B1、B4、B7、C1、C2、D2、D4、I1、I7、K1、K2[2016·四川卷] 如图1-所示，图面内有竖直线DD ′，过DD ′且垂直于图面的平面将空间分成Ⅰ、Ⅱ两区域．区域Ⅰ有方向竖直向上的匀强电场和方向垂直于图面的匀强磁场B (图中未画出)；区域Ⅱ有固定在水平面上高h ＝2l 、倾角α＝π4的光滑绝缘斜面，斜面顶端与直线DD ′距离s ＝4l ，区域Ⅱ可加竖直方向的大小不同的匀强电场(图中未画出)；C 点在DD ′上，距地面高H ＝3l .零时刻，质量为m 、带电荷量为q 的小球P 在K 点具有大小v 0＝gl 、方向与水平面夹角θ＝π3的速度，在区域Ⅰ内做半径r ＝3lπ的匀速圆周运动，经C 点水平进入区域Ⅱ.某时刻，不带电的绝缘小球A 由斜面顶端静止释放，在某处与刚运动到斜面的小球P 相遇．小球视为质点，不计空气阻力及小球P 所带电荷量对空间电磁场的影响．l 已知，g 为重力加速度．(1)求匀强磁场的磁感应强度B 的大小；(2)若小球A 、P 在斜面底端相遇，求释放小球A 的时刻t A ；(3)若小球A 、P 在时刻t ＝βlg(β为常数)相遇于斜面某处，求此情况下区域Ⅱ的匀强电场的场强E ，并讨论场强E 的极大值和极小值及相应的方向．图1-11．[答案] (1)m π3lqgl (2)(3－22)l g(3)（11－β2）mg q （β－1）2 极大值为7mg 8q ，方向竖直向上；极小值为0[解析] (1)由题知，小球P 在区域Ⅰ内做匀速圆周运动，有 m v 20r＝q v 0B 代入数据解得B ＝m π3lqgl .(2)小球P 在区域Ⅰ做匀速圆周运动转过的圆心角为θ，运动到C 点的时刻为t C ，到达斜面底端时刻为t 1，有t C ＝θrv 0s －h cot α＝v 0(t 1－t C )小球A 释放后沿斜面运动加速度为a A ，与小球P 在时刻t 1相遇于斜面底端，有 mg sin α＝ma A hsin α＝12a A (t 1－t A )2 联立以上方程解得t A ＝(3－22)l g. (3)设所求电场方向向下，在t ′A 时刻释放小球A ，小球P 在区域Ⅱ运动加速度为a P ，有 s ＝v 0(t －t C )＋12a A (t －t ′A )cos αmg ＋qE ＝ma PH －h ＋12a A (t －t ′A )2sin α＝12a P (t －t C )2联立相关方程解得E ＝（11－β2）mgq （β－1）2对小球P 的所有运动情形讨论可得3≤β≤5由此可得场强极小值为E min ＝0；场强极大值为E max ＝7mg8q，方向竖直向上．2016高考物理四川卷11 / 11。
