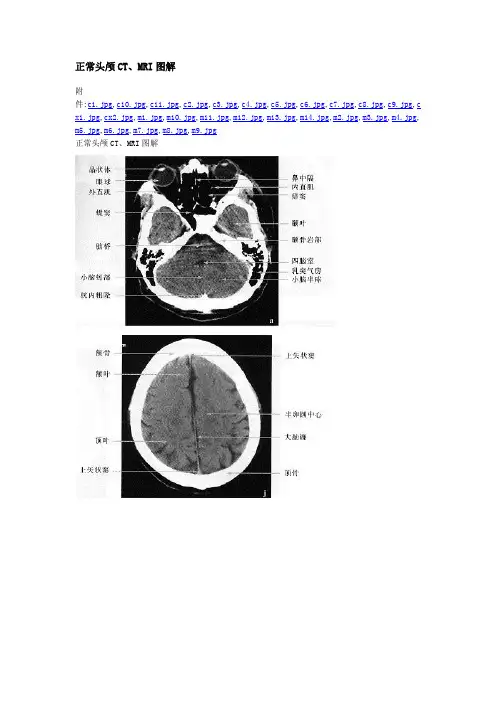

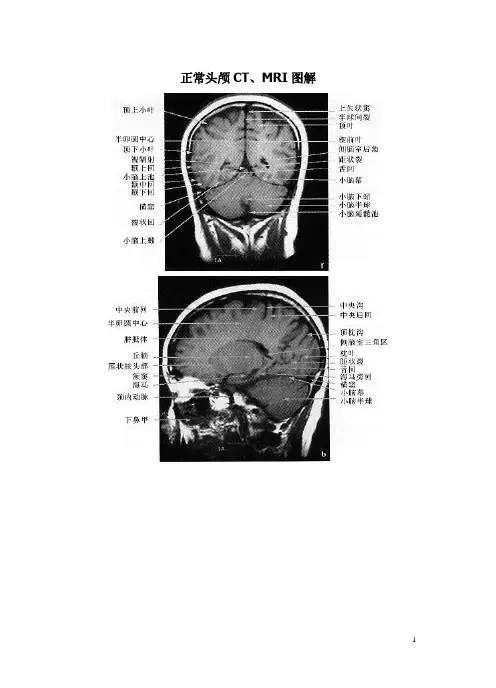

正常头颅CT与MRI
颈髓
延髓 小脑半球
椎动脉
颞极 前庭蜗神经 第四脑室
内耳 延髓 小脑蚓部
桥脑 桥臂（小脑中脚）
颞叶 基底动脉
枕叶
视束 大脑脚
垂体 桥脑
额叶 大脑中动脉 海马
上矢状窦
尾状核头 外侧裂 内囊
第三脑室 丘脑
额叶
顶叶
额叶 岛叶 壳核 苍白球 胼胝体压部
胼胝体膝部 侧脑室
放射冠 半圆中心
垂体
胼胝体 顶盖 中脑 小脑半球 桥脑 延髓
颈髓
小脑半球
延髓
桥臂
颞叶 桥脑 小脑蚓部
颞叶 第四脑室
垂体 桥脑
颞叶
额叶 大脑脚 枕叶
额叶 岛叶 外侧裂 苍白球 内囊后肢 第三脑室
胼胝体膝部 尾状核头 壳核 丘脑
顶叶
侧脑室
胼胝体膝部 胼胝体压部
额叶 顶叶
放射冠
纵裂
半卵圆中心

颅缝
颅骨之间的连接处，CT上 表现为锯齿状的高密度影。
颅底孔道
颅底存在多个孔道，如圆 孔、卵圆孔、棘孔等，CT 上可以观察到这些孔道的 正常形态和大小。
脑组织在CT上的表现
灰质和白质
CT上灰质呈稍高密度影，白质呈 稍低密度影，两者之间的密度差
异较小。
基底节和丘脑
基底节和丘脑是大脑深部的重要结 构，CT上表现为对称性的稍高密 度影。
CT成像利用X射线穿透人体组织后的 衰减程度不同，通过探测器接收并转 化为可见图像。
通过调整窗宽和窗位，可以更好地显 示不同密度的组织结构和病变。
数据采集与处理
通过滑环技术连续旋转扫描，获取多 个层面的数据，经计算机重建处理形 成三维图像。
MRI成像原理及技术应用
01
02
03
核磁共振现象
MRI利用人体内的氢质子 在强磁场中发生核磁共振 现象，产生信号经接收线 圈接收并转化为图像。
高血压性脑出血
CT平扫可见脑内圆形或不规则高密度影，边界清楚，周围可见低密度水肿带， MRI对急性期脑出血不敏感，T1WI呈等信号，T2WI呈低信号。
蛛网膜下腔出血
CT平扫可见脑沟、脑裂、脑池内高密度影，MRI表现为T1WI低信号，T2WI高信 号。
脑肿瘤
胶质瘤
CT平扫表现为低密度或等密度病灶，边界不清，增强扫描可 见不同程度强化，MRI表现为T1WI低信号，T2WI高信号， 增强后明显强化。
颅缝和囟门
颅缝为颅骨之间的连接 处，呈锯齿状低信号影。 囟门为婴幼儿颅骨未闭 合的部分，MRI上显示 为软组织信号。
脑组织在MRI上的表现
1 2 3
灰质和白质
灰质在T1WI上呈稍低信号，在T2WI上呈稍高信 号。白质在T1WI上呈稍高信号，在T2WI上呈稍 低信号。

正常头颅CT、MRI图解
附
件:c1.jpg,c10.jpg,c11.jpg,c2.jpg,c3.jpg,c4.jpg,c5.jpg,c6.jpg,c7.jpg,c8.jpg,c9.jpg,c x1.jpg,cx2.jpg,m1.jpg,m10.jpg,m11.jpg,m12.jpg,m13.jpg,m14.jpg,m2.jpg,m3.jpg,m4.jpg, m5.jpg,m6.jpg,m7.jpg,m8.jpg,m9.jpg
正常头颅CT、MRI图解
部分容积效应（partial volume effect)：CT图像上各个像素的数值代表相应单位组织全体的平均CT值，它不能如实反映该单位内各种组织本身的CT值。

在CT扫描中，凡小于层厚的病变，其CT值受层厚内其它组织的影响，所测出的CT值不能代表病变的真正的CT值：如在高密度组织中较小的低密度病灶，其CT值偏高；反之，在低密度组织中的较小的高密度病灶，其CT值偏低，这种现象称为部分容积效应。

部分容积效应示意图。
