教你看懂给排水图纸！给排水识图方法，图文并茂给水排水工程图中的常用图例标高-平面图标注方式标高-剖面图标注方式标高-轴测图标注方式标高注意点：1、室内标高一般标注的是相对标高，即相对正负零的标高；2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位；3、标高按标注位置分为：顶标高、中心标高、底标高；4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。

管道管径标注管径应以mm为单位。

水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材，管径宜按产品标准的方法表示。

当设计均用公称直径DN表示管径时，应用公称直径DN与相应产品规格对照表。

管道管径的标注管路编号（1）当建筑物的给水引入管或排水排出管的数量超过1根时，宜进行编号。

（2）建筑物穿越楼层的立管，其数量超过1根时宜进行编号。

（3）在总平面图中，当给排水附属构筑物的数量超过1个时，宜进行编号。

编号方法为：构筑物代号－编号；给水构筑物的编号顺序宜为：从水源到干管，再从干管到支管，最后到用户；排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。

（4）当给排水机电设备的数量超过1台时，宜进行编号，并应有设备编号与设备名称对照表。

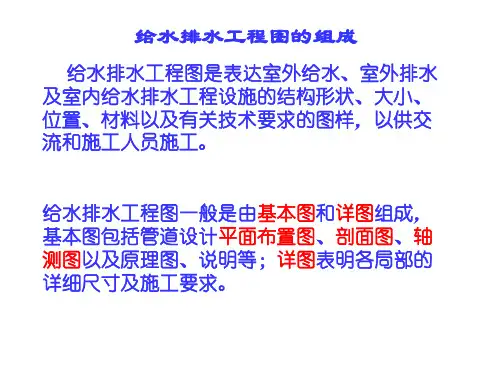

管路编号给水引入（排水排出）管编号表示方法建筑给排水施工图的主要内容建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图（轴测图）、施工详图等组成。

室外小区给排水工程，根据工程内容还应包括管道断面图、给排水节点图等。

平面布置图给水、排水平面图主要表达给水、排水管线和设备的平面布置情况。

0 1、图纸中的生活给水管用——J——表示。

热水给水管用——RJ——表示。

热水回水管用——RH——表示。

2、洗衣机，图样如图。

洗衣机一般放在阳台，或厕所3、污水井：W1、W2……或W1-1、W1-2……【网上抄】靠谱否？XHS:消火栓；JS：给水；DXH-S5；低区消火栓环管S代表种管道，比如WS（污水管），X表示消防之类的给水管道-J，如果分高低区通常用首字母表示即高区-G，低区-D。

排水管道-W,表示污水。

也有-F，就是废水。

很少见有用-P表示的。

消火栓管道-XH。

自动喷淋管道-Z或者-ZP.雨水管道-Y.采暖管道-R，一般实线表示供水管，虚线表示回水管。

压力排水-PY.冷凝水管道-N。

管道立管-L.另外设备的型号字母：Q-流量或者风量H-扬程N-功率P-压力QW-潜污泵其他阀门、器具之类的都是用图形区分。

ZP：自动喷淋管道从上图可看出为什么图纸在水管拐弯的直角处，用短斜线切掉直角来表示。

技术岗、管理岗建筑行业的技术工人岗位有: 木工、架子工、水暖工、建筑电工、模板工、钢筋工、油漆工、抹灰工、混凝土工、砌筑工、防水工、塔吊司机、工地翻斗车司机、砼泵车司机、汽车司机、吊车司机、打桩机司机、起重工、钳工、气焊工、电焊工、锅炉工、测量工等技术工人岗位。

室内给水系统室内给水系统一般由引入管、水表、管道系统、配水装置和给水附件等部分组成。

3、管道系统：由干管、立管和支管等组成。

4、配水装置：如各类配水龙头和配水阀等。

5、给水附件：管道系统中调节和控制水量的各类阀门。

室内给水系统的给水方式给水方式一般有：①室外给水管网直接供水。

如果室外给水管网能保证最不利点的卫生器具和用水设备连续工作所需要的水压和水量，可直接用作室内生活或生产给水系统的水源。

②高位水箱供水。

如果室外给水管网中的水压周期性地不足，可采用这种方式。

③由加压水泵和高位水箱供水。

如果室外给水管网的水压经常不足而用水量又很不均匀，必须用水泵加压，并由水箱调节储存。
