【CN110006861A】一种双光子荧光成像方法、系统及图像处理设备【专利】

  • 格式：pdf
  • 大小：1.51 MB
  • 文档页数：27

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910245483.4(22)申请日 2019.03.28(71)申请人 中国科学院深圳先进技术研究院地址 518000 广东省深圳市南山区深圳大学城学苑大道1068号(72)发明人 高玉峰　郑炜　(74)专利代理机构 深圳中一专利商标事务所 44237代理人 曹小翠(51)Int.Cl.G01N 21/64(2006.01)G02B 21/00(2006.01)

(54)发明名称一种双光子荧光成像方法、系统及图像处理设备(57)摘要本发明适用于双光子荧光技术领域，提供一种双光子荧光成像方法、系统及图像处理设备，通过依次对入射的两个脉冲光束进行波前整形，得到在物镜的焦点处的光场为梯度光场的两个光束，并使两个光束的梯度光场的光强分布相反，然后依次通过两个光束对待测样品进行扫描得到两幅图像，并根据两幅图像进行三维数据重建，得到待测样品的三维深度图像，成像速度快、分辨率高且算法简单，易于实现，并且由于成像速度快，有效降低了对待测样品的光损伤和光漂白作用，尤其适用于对胚胎发育样品和神经活动

样品进行三维成像。

权利要求书3页 说明书14页 附图9页CN 110006861 A2019.07.12

CN 110006861

A1.一种双光子荧光成像方法，其特征在于，应用于双光子荧光成像系统，所述双光子荧光成像方法包括：对入射的第一脉冲光束进行波前整形，得到第一光束；其中，所述第一光束在所述双光子荧光成像系统的物镜的焦点处的光场为第一梯度光场，所述第一梯度光场的光强分布沿z轴呈梯度变化，z轴方向为待测样品的深度方向；通过所述第一光束扫描待测样品，得到第一图像；对入射的第二脉冲光束进行波前整形，得到第二光束；其中，所述第二光束在所述物镜的焦点处的光场为与所述第一梯度光场的光强分布相反的第二梯度光场；通过所述第二光束扫描待测样品，得到第二图像；根据所述第一图像和所述第二图像进行三维数据重建，得到所述待测样品的三维深度图像。2.如权利要求1所述的双光子荧光成像方法，其特征在于，对入射的第一脉冲光束进行波前整形，得到第一光束，包括：对入射的第一脉冲光束的偏振方向进行旋转，得到预设偏振方向的第一偏振光束；对所述第一偏振光束进行空间相位调制，得到第一预设相位的第一光束；对入射的第二脉冲光束进行波前整形，得到第二光束，包括：对入射的第二脉冲光束的偏振方向进行旋转，得到预设偏振方向的第二偏振光束；对所述第二偏振光束进行空间相位调制，得到第二预设相位的第二光束。3.如权利要求2所述的双光子荧光成像方法，其特征在于，对入射的第一脉冲光束进行波前整形，得到第一光束之前，包括：设计光强沿z轴分布的第一焦点；其中，所述第一焦点处的光场为第一梯度光场；设计光强沿z轴分布的第二焦点；其中，所述第二焦点处的光场为第二梯度光场；将所述物镜的入瞳分割为预设数量个面积相等的圆环；将所述预设数量个面积相等的圆环的相位的组合，作为所述入瞳的相位函数；根据所述入瞳的相位函数，计算每个所述圆环的相位函数对应的焦点处的光场；利用遗传算法寻找与所述第一梯度光场最相似的光场对应的相位，作为第一预设相位；利用遗传算法寻找与所述第二梯度光场最相似的光场对应的相位，作为第二预设相位。4.如权利要求3所述的双光子荧光成像方法，其特征在于，根据所述相位函数，计算每个所述相位函数对应的焦点处的光场的计算公式为：

其中，θ是光线的汇聚角度，P(θ)是入瞳的相位函数，α是θ的最大值，k＝2π/λ是波数，NA为物镜的数值孔径，n为物镜的浸润介质，λ为光线的波长，z是z轴位置信息。5.如权利要求1～4任一项所述的双光子荧光成像方法，其特征在于，根据所述第一图像和所述第二图像，对所述待测样品进行三维数据重建，

得到所述待测样品的三维深度图权　利　要　求　书1/3页

2CN 110006861 A

合集下载

【CN110160651A】一种荧光高光谱测试系统【专利】

【CN110160651A】一种荧光高光谱测试系统【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910261976.7(22)申请日 2019.04.02(71)申请人 四川双利合谱科技有限公司地址 610010 四川省成都市经济技术开发区（龙泉驿区）成龙大道二段1118号2栋26层5号(72)发明人 陈兴海　刘业林　黄智辉　黄宇　王金龙　于金科　(74)专利代理机构 成都弘毅天承知识产权代理有限公司 51230代理人 邹敏菲(51)Int.Cl.G01J 3/44(2006.01)G01J 3/02(2006.01) (54)发明名称一种荧光高光谱测试系统(57)摘要本发明公开了一种荧光高光谱测试系统，本发明属于高光谱测试技术领域，涉及一种荧光高光谱测试系统。本发明的一种荧光高光谱测试系统，其光线依次通过第一聚焦透镜、光波导、激发滤光片组、导光管、第二聚焦透镜、反射镜、样品台、发射滤光片组，最后被高光谱相机捕捉，可为荧光高光谱成像提供较大面积的照射光斑，并使光线均匀的照射在样品上，增加成像效果，且避免了入射光直接照射样品带来损坏的问题，且光路互不影响，提高了检测的准确性；还可快速完成氙灯光源和卤素光源的切换，提高了工作效

率。

权利要求书1页 说明书4页 附图1页CN 110160651 A2019.08.23

CN 110160651

A1.一种荧光高光谱测试系统，其特征在于：包括样品箱(11)和光源，所述光源包括氙灯光源(1)和卤素光源(13)，所述氙灯光源(1)位于样品箱(11)外，所述卤素光源(13)位于样品箱(11)的内壁上；所述样品箱(11)内的顶部设置有高光谱相机(10)，所述高光谱相机(10)连接有发射滤光片组(12)，所述样品箱(11)的下部设置有样品台(15)；所述样品箱(11)设置有反射镜(9)和第一角度调节支架，所述反射镜(9)通过第一角度调节支架固定在样品箱(11)的顶部；还包括光波导(4)和匀光装置，所述匀光装置包括第一聚焦透镜(2)、第二聚焦透镜(7)、导光管(6)、激发滤光片组(5)，所述光波导(4)的入光口和氙灯光源(1)的出光口相对设置，所述第一聚焦透镜(2)位于氙灯光源(1)的出光口处，所述导光管(6)的一端与光波导(4)的出光口连接，另一端与第二聚焦透镜(7)连接，所述第二聚焦透镜(7)与反射镜(9)的镜面相对设置。2.根据权利要求1所述的一种荧光高光谱测试系统，其特征在于：所述氙灯光源(1)的出光口和光波导(4)的入光口之间设置有隔热装置(3)。3.根据权利要求2所述的一种荧光高光谱测试系统，其特征在于：所述隔热装置(3)由若干块隔热片排列组成。4.根据权利要求1所述的一种荧光高光谱测试系统，其特征在于：所述第二聚焦透镜(7)上设置有调焦旋钮(8)。5.根据权利要求1所述的一种荧光高光谱测试系统，其特征在于：所述第一角度调节支架包括定位件和球形限位件，所述定位件内设置有限位腔和转动开口，所述球形限位件位于限位腔内，且与限位腔活动连接；所述球形限位件的一端伸出转动开口与反射镜(9)连接。6.根据权利要求1所述的一种荧光高光谱测试系统，其特征在于：所述卤素光源(13)为四个，堆成设置于样品台(15)上方的四周。7.根据权利要求1所述的一种荧光高光谱测试系统，其特征在于：所述样品台(15)的底部设置有升降装置(14)。8.根据权利要求7述的一种荧光高光谱测试系统，其特征在于：所述升降装置(14)为四根液压升降杆，四根液压升降杆分别位于样品台(15)底部的四角。9.根据权利要求1所述的一种荧光高光谱测试系统，其特征在于：所述导光管(6)采用六边形的导光管。10.根据权利要求1所述的一种荧光高光谱测试系统，其特征在于：所述光波导(4)为光

【CN110006867A】一种便携式荧光检测装置及其应用【专利】

【CN110006867A】一种便携式荧光检测装置及其应用【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910318788.3(22)申请日 2019.04.19(71)申请人 中南林业科技大学地址 410018 湖南省长沙市韶山南路498号(72)发明人 李旺　杨涛　许东　(74)专利代理机构 长沙瀚顿知识产权代理事务所(普通合伙) 43223代理人 朱敏　吴亮(51)Int.Cl.G01N 21/64(2006.01)

(54)发明名称一种便携式荧光检测装置及其应用(57)摘要本发明公开了一种便携式荧光检测装置。包括检测容器、激发光照射单元、荧光检测单元，所述激发光照射单元包括光源、光源驱动电路、设于所述检测容器一侧并与所述光源相对设置的第一滤光片；所述荧光检测单元包括设于所述检测容器另一侧的第二滤光片、与所述第二滤光片相对设置的光敏电阻、及与所述光敏电阻连接的信号检测装置，所述第一滤光片和所述第二滤光片的夹角呈90°。本发明还提供的便携式荧光检测装置，结构简单、价格便宜、使用方便。基于所述便携式荧光检测装置，本发明还提供一种便携

式荧光检测装置在铬离子浓度检测中的应用。

权利要求书1页 说明书4页 附图3页CN 110006867 A2019.07.12

CN 110006867

A1.一种便携式荧光检测装置，其特征在于，包括检测容器、激发光照射单元、荧光检测单元，所述激发光照射单元包括光源、光源驱动电路、设于所述检测容器一侧并与所述光源相对设置的第一滤光片；所述荧光检测单元包括设于所述检测容器另一侧的第二滤光片、与所述第二滤光片相对设置的光敏电阻、及与所述光敏电阻连接的信号检测装置，所述第一滤光片和所述第二滤光片的夹角呈90°。2.根据权利要求1所述的便携式荧光检测装置，其特征在于，所述检测容器为比色皿。3.根据权利要求1所述的便携式荧光检测装置，其特征在于，所述光源为LED光源。4.根据权利要求3所述的便携式荧光检测装置，其特征在于，所述光源驱动电路还包括与所述光源并联的指示灯。5.根据权利要求1所述的便携式荧光检测装置，其特征在于，所述信号检测装置为万用表。6.根据权利要求1-5中任一项所述的便携式荧光检测装置，其特征在于，所述便携式荧光检测装置还包括设于所述检测容器外侧的第一反光镜和第二反光镜，所述第一反光镜与所述第一滤光片分布于所述检测容器的相对两侧，所述第二反光镜与所述第二滤光片分布于所述检测容器的相对两侧。7.一种权利要求1-6中任一项所述的便携式荧光检测装置在样品浓度分析中的应用。8.一种权利要求1-6中任一项所述的便携式荧光检测装置在铬离子浓度检测中的应用。9.一种铬离子浓度检测方法，其特征在于，应用权利要求1-6中任一项所述的便携式荧光检测装置，包括如下步骤：步骤S1，将检测样品置于检测容器中；步骤S2，启动光源驱动电路，光源发光，经第一滤光片滤波后获得与检测物质对应波段的激发光；步骤S3，激发光激发检测容器中的样品发出荧光，荧光经过第二滤光片后照射光敏电阻；步骤S4，信号检测装置检测光敏电阻的阻值，测量检测样品中铬离子浓度。10.根据权利要求9所述的铬离子浓度检测方法，其特征在于，穿透所述第一滤光片的激发光波长为470±25nm；穿透所述第二滤光片的荧光波长为510-

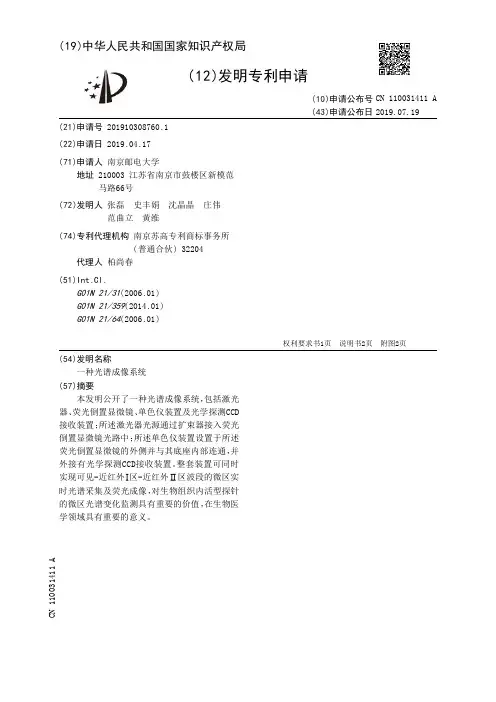

【CN110031411A】一种光谱成像系统【专利】

【CN110031411A】一种光谱成像系统【专利】

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号 (43)申请公布日

(21)申请号 201910308760.1

(22)申请日 2019.04.17

(71)申请人 南京邮电大学地址 210003 江苏省南京市鼓楼区新模范马路66号

(72)发明人 张磊　史丰娟　沈晶晶　庄伟　范曲立　黄维　

(74)专利代理机构 南京苏高专利商标事务所(普通合伙) 32204代理人 柏尚春

(51)Int.Cl.G01N 21/31(2006.01)G01N 21/359(2014.01)G01N 21/64(2006.01)

(54)发明名称一种光谱成像系统(57)摘要本发明公开了一种光谱成像系统，包括激光器、荧光倒置显微镜、单色仪装置及光学探测CCD接收装置；所述激光器光源通过扩束器接入荧光倒置显微镜光路中；所述单色仪装置设置于所述荧光倒置显微镜的外侧并与其底座内部连通，并外接有光学探测CCD接收装置。整套装置可同时实现可见-近红外Ⅰ区-近红外Ⅱ区波段的微区实时光谱采集及荧光成像，对生物组织内活型探针的微区光谱变化监测具有重要的价值，在生物医

学领域具有重要的意义。

权利要求书1页 说明书2页 附图2页CN 110031411 A2019.07.19

CN 110031411

A1.一种光谱成像系统，其特征在于：包括激光器(1)、荧光倒置显微镜(2)、单色仪装置

(3)及光学探测CCD接收装置(4)；所述激光器(1)的光源通过扩束器(5)接入荧光倒置显微

镜(2)的光路中；所述单色仪装置(3)设置于荧光倒置显微镜(2)的外侧并与其底座内部连

通，并外接有光学探测CCD接收装置(4)。

2.根据权利要求1所述的光谱成像系统，其特征在于所述激光器(1)光源的波长为300-

1200nm，功率为0.1-50W。

3.根据权利要求1所述的光谱成像系统，其特征在于所述荧光倒置显微镜(2)整体光路

中所有镜头与反射镜可通过的波长范围为300-2600nm。

【CN109978794A】一种乳腺双能图像的处理方法和系统【专利】

【CN109978794A】一种乳腺双能图像的处理方法和系统【专利】

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号 (43)申请公布日

(21)申请号 201910248001.0

(22)申请日 2019.03.29

(71)申请人 中山爱瑞科技有限公司地址 528400 广东省中山市翠亨新区临海工业园翠城道临海厂房C栋4楼综合办公室C卡

(72)发明人 王凯　齐一泓　桑钧晟　

(74)专利代理机构 北京高沃律师事务所 11569代理人 杜阳阳

(51)Int.Cl.G06T 5/00(2006.01)G06T 5/50(2006.01)

(54)发明名称一种乳腺双能图像的处理方法和系统(57)摘要本发明公开了一种乳腺双能图像的处理方法和系统，该方法包括：获取乳腺的高能级图像以及低能级图像；将所述高能级图像与低能级图像进行叠加处理，得到第一双能图像；对所述第一双能图像进行反色处理，得到第二双能图像；对所述第二双能图像的背景灰度值进行修正，得到第三双能图像；采用改进后的高斯拉普拉斯算法对所述第三双能图像进行锐化处理。本发明可以降低以乳腺软组织为背景下乳腺导管、血管以及腺体组织等对钙化点的影响，从而提高对钙化

点的检测能力。

权利要求书2页 说明书5页 附图1页CN 109978794 A2019.07.05

CN 109978794

A1.一种乳腺双能图像的处理方法，其特征在于，包括：

获取乳腺的高能级图像以及低能级图像；

将所述高能级图像与低能级图像进行叠加处理，得到第一双能图像；

对所述第一双能图像进行反色处理，得到第二双能图像；

对所述第二双能图像的背景灰度值进行修正，得到第三双能图像；

采用改进后的高斯拉普拉斯算法对所述第三双能图像进行锐化处理；其中，改进后的高斯拉普拉斯算法包括：

其中，f3’(x,y)为被改进的部分，代表改进后的第三双能图像灰度值函数，f3(x,y)为改

进前的部分，代表第三双能图像灰度值函数，x为像素点在第三双能图像中的横坐标，y为像

素点在第三双能图像中的纵坐标，a为第三双能图像灰度最小值，b为第三双能图像灰度最
