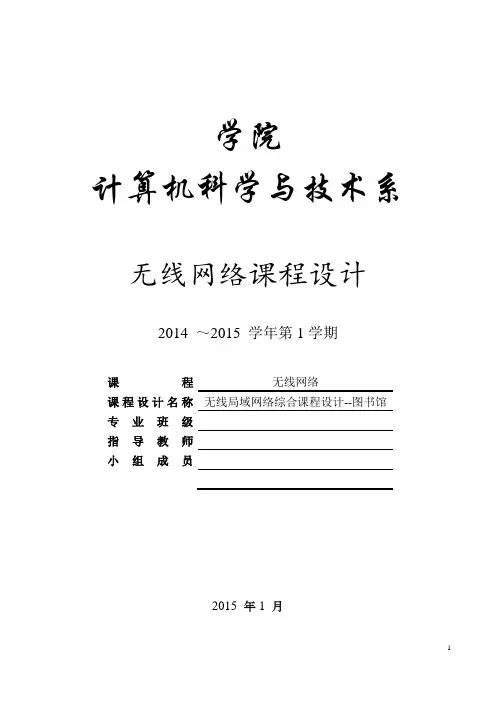

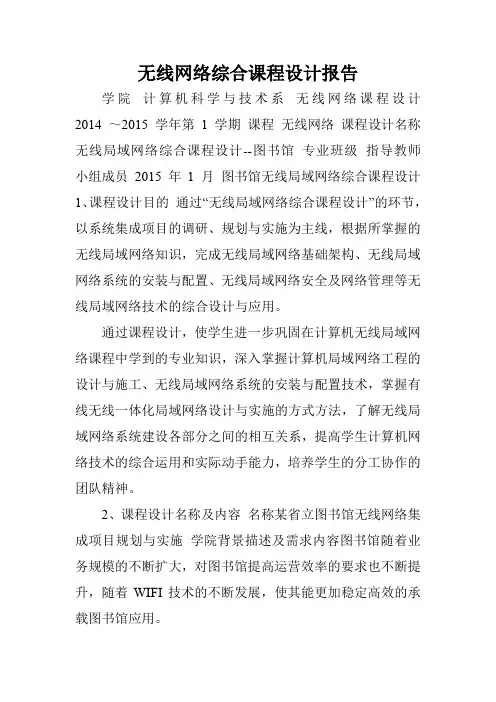

学院计算机科学与技术系无线网络课程设计2014 ～2015 学年第1学期课程无线网络课程设计名称无线局域网络综合课程设计--图书馆专业班级指导教师小组成员2015 年1 月图书馆无线局域网络综合课程设计1、课程设计目的通过“无线局域网络综合课程设计”的环节，以系统集成项目的调研、规划与实施为主线，根据所掌握的无线局域网络知识，完成无线局域网络基础架构、无线局域网络系统的安装与配置、无线局域网络安全及网络管理等无线局域网络技术的综合设计与应用。
通过课程设计，使学生进一步巩固在计算机无线局域网络课程中学到的专业知识，深入掌握计算机局域网络工程的设计与施工、无线局域网络系统的安装与配置技术，掌握有线无线一体化局域网络设计与实施的方式方法，了解无线局域网络系统建设各部分之间的相互关系，提高学生计算机网络技术的综合运用和实际动手能力，培养学生的分工协作的团队精神。
2、课程设计名称及内容名称：某省立图书馆无线网络集成项目规划与实施学院背景描述及需求内容：图书馆随着业务规模的不断扩大，对图书馆提高运营效率的要求也不断提升，随着WIFI技术的不断发展，使其能更加稳定高效的承载图书馆应用。
很多图书馆在有线网络的基础上扩展无线网络来进行日常业务的开展，甚至很大一部分图书馆在新建覆盖场所时，考虑建设的成本和传统网络的繁琐，也希望可以通过WIFI接入技术实现他们的目的。
该省立图书馆建筑面积4万平方米，5层，要求实现无线网络无缝覆盖，所有上网用户的带宽不得低于8Mbps，图书馆用户通过无线网络可以访问图书馆提供的电子资源（WEB形式），这些电子资源只能由通过认证的用户访问。
3、实验过程3.1需求分析3.1.1建设背景在信息迅猛发展的今天，国内所有省立图书馆均实现了有线企业的建设。
但随着设施的完善，越来越多的便携式计算机终端进入了图书馆，越来越多的读者和员工也开始拥有了带有无线网卡的计算机终端。
读者对无线网的依赖性相当之高，“随时随地获取信息”已成为读者的新需求。
但是，传统的有线网存在着诸多“网络盲点”，比如在仓库、食堂等许多不宜网络布线的场馆设施如何联网？这就需要我们在现有网络的基础上充分扩展和利用无线网络来解决。
3.1.2企业建设无线网络的目标总体建设目标是以现有网络为依托，利用无线网络技术，改善图书馆信息网络建设基础设施的环境，解决何时何地都能上网问题，进一步扩大网络的使用范围，使员读者在任何时间、任何地点都能方便高效地使用信息网络。
（1）在图书馆实行无线覆盖。
在图书馆中，你是不可能做到每一个角落都一定可以网线到位的。
而随着企业信息化的发展，势必要求把网络延伸到图书馆的每一个角落，比如阅览室、办公楼内，这些地方都无法采用有线网络来完成，只有WLAN可以解决这些问题。
（2）在图书馆能漫游。
用户在移动中，需要时刻保持与网内不同无线接入点的稳定连接以实现漫游。
室外无线接入点RG-P-780支持标准漫游协议，实现跨区域的无缝漫游，并自动寻找最佳信号质量的无线接入点建立连接。
（3）方便管理，迅速排错。
对设备的管理是网络管理的重要部分。
建成后的企业无线网络中，所有网络设备应当遵循统一的、标准的管理协议和兼容性，并满足集中、统一管理的功能需要，使得网络中心管理人员可以在网管工作站随时观察每一台网络设备的工作状态。
(4) 认证机制。
基于802.1x的AAA平台，配合网络无线接入点，可为每个无线用户提供入网身份认证机制。
3.1.3具体实施目标侧重实际应用，覆盖图书馆内大部分区域，为工作和生活提供切实可用的无线网络环境；采取通行的网络协议标准：目前无线局域网普遍采用802.11系列标准，因此企业无线局域网将主要支持802.11g（54M带宽）标准以提供可供实际应用的相对稳定的网络通讯服务，同时兼顾多种类型应用和将来的投资保护，需要同时支持801.11a，802.11b，实现双频三模技术。
但是为了长远利益着想我们的无线设备将采用支持802.11n标准（300M带宽）的设备为以后的升级预留空间。
全面的无线网络支撑系统（包括无线网管、无线安全等），以避免无线设备及软件之间的不兼容性或网络管理的混乱而导致的问题；保证网络访问的安全性；采用非独立型的无线网络结构选型（即：有线无线结合）。
A、覆盖范围要求有线网络无法接入的室外场所：图书馆内一些场所很难实现网络有线接入，采用无线方式可以实现覆盖大范围室外空间的无线网络接入。
有线网络使用不便或受限的室内空间：图书馆内一些室内场所空间较大，会产生许多人同时接入网络的需求，采用有线的方式只能提供少量接口，不能满足要求。
用无线网络覆盖来解决相当数量的移动设备同时访问网络的问题。
B、安全、认证、和管理要求实现针对用户管理、认证、控制功能；C、图书馆无线网网络结构要求无线接入所需布设的无线路由器通过企业网的汇聚层设备接入到园区网中，在汇聚层都提供相应的接口给无线网。
D、工程布线和安装要求室内部分：定好较为开阔位置，将网线走暗线铺设到位，无线路由器可利用设备本身自带的安装附件进行安装；如果需要遮蔽，则需要定制非金属安装盒；如果是挂在天花板上，则根据天花板的情况而定，若天花板是非金属结构，可以固定在天花板内。
安装过程中应充分考虑防盗问题。
室外部分：根据设备位置有两种布线方式。
如果无线路由器设备放置在楼顶，则需要走网线和电源线；如果无线路由器设备放置在室内，天线放置在室外，则需要走天线馈线。
这两种方式馈线都需走铁管，贴防水胶方式处理，安装过程中应充分考虑防盗。
供电部分：无线路由器的供电可采用POE方式由接入的网络设备进行供电（无需本地供电）。
E、产品能力要求产品支持AES、WEP加密等安全标准、漫游切换、支撑QOS能力3.2 校园无线网的设计方案3.2.1概述WLAN（Wireless Local Area Network，无线局域网）是通信行业的一个时髦词语，而且可以肯定它是一种人人都想使用的技术。
WLAN 变得如此流行的原因是易于安装和使用。
通过WLAN 系统，用户无须考虑复杂的线路连接和布置问题。
可是WLAN系统也不是完全的“无线”，因为只有客户端是可移动的，而服务器或者说接入设备是固定的。
使用 WLAN 解决方案，网络服务商和企业能给他们的客户提供无线局域网服务，这些服务包括：使用带有 WLAN 功能的设备组建一个无线网络。
这个网络可以成为接入固网或者Internet 的入口。
配置了无线PCI 网卡的客户端可以与无线网络建立连接并访问固网或Internet。
WLAN 客户端与传统的802.3 局域网的互连。
通过不同的加密和认证方式实现安全的访问。
WLAN 功能使用户能够安全的访问网络并且能在同一移动区域内进行快速漫游。
3.2.2 WLAN 的工作机制WLAN 由以下几个部分组成：⑴ Client（客户端）：带有无线网卡的便携机。
⑵ Access Point（无线路由器，接入点）：执行桥接操作的设备，在客户端（Client）和局域网（LAN）之间对无线帧和有线帧进行相互转换。
⑶ Access Controller（AC，无线控制管理器）：对WLAN 内所有无线路由器进行管理和控制的设备，通过与认证服务器的通信来进行信息过滤。
⑷ Wireless Medium（无线媒介）：用于客户端间进行帧传输的媒介。
在WLAN系统里使用无线电频率做为媒介。
3.2.3 无线网络设计原则采用先进成熟的技术和设计思想，运用先进的集成技术路线，以先进、实用、开放、安全、使用方便和易于操作为原则，突出系统功能的实用性，尽快投入使用，发挥较好的效能。
本系统在软件配置和硬件设备，整个系统设计上依照以下原则确定：(1)先进性世界上计算机技术的发展十分迅速，更新换代周期越来越短。
所以，选购设备要充分注意先进性，选择硬件要预测到未来发展方向，选择软件要考虑开放性，工具性和软件集成优势。
网络设计要考虑通信发展要求，因此，主要、关键设备以进口为主，但国内能满足要求的，尽量采用国产设备。
(2)实用性系统的设计既要在相当长的时间内保证其先进性，还应本着实用的原则，在实用的基础上追求先进性，使系统便于联网，实现信息资源共享。
易于维护管理，具有广泛兼容性，同时为适应我国实际情况，设备应具有使用灵活、操作方便的汉字、图形处理功能。
(3)安全性目前，计算机网络都与外部网络互连互通日益增加，都直接或间接与国际互连网连接。
因此，在系统方案设计需考虑到系统的可靠性、信息安全性和保密性的要求。
(4)易扩充性系统规模及档次要易于扩展，可以方便地进行设备扩充和适应工程的变化，以及灵活地进行软件版本的更新和升级，保护用户的投资。
目前，网络向多平台、多协议、异种机、异构型网络共存方向发展，其目标是将不同机器、不同操作系统、不同的网络类型连成一个可协同工作的一个整体。
所以所选网络的通讯协议要符合国际标准，为将来系统的升级、扩展打下良好的基础。
(5)灵活性采用结构化、模块化的设计形式，满足系统及用户各种不同的应用要求，适应业务调整变化。
(6)规范性采用的技术标准按照国际标准和国家标准与规范，保证系统的延续性和可靠性。
(7)系统性项目开发必须按照系统工程的管理方法，有计划做实施。
(8)综合性满足系统目标与功能目标，总体方案设计合理，满足用户的应用要求，便于系统维护，以及系统二次开发与移植。
3.2.4网络标准的选择无线局域网有很多协议标准，目前，全球主要有3大类型：美国的IEEE802.11标准系列、欧洲ETSIBRAN的HIPERLAN标准、日本ARIB开发的MMAC标准。
其中，IEEE802.11系列发展最为迅速。
1997年发布的IEEE802.11是最早出现的无线局域网标准，它定义的三个物理层包括了一个红外传播规范和两个扩散频谱技术，即跳频扩频（FHSS）和直接序列扩频（DSSS）。
该标准工作在2.4GHZ频段，支持1Mbps和2Mbps数据速率。
由于IEEE802.11标准在速率和传输距离上都不满足人们的需要，因此，很快被其他的标准所取代。
目前在无线局域网市场应用最广的一个标准IEEE802.11B是1999年底推出的，它以直序展频作为调变技术，该标准工作在2.4GHZ频段，支持最高 11Mbps 数据速率，使用范围以百米为单位，在室中最长为100米，在室外为300米。
由于越来越多的应用涉及到高密度数据传输，所以IEEE802.11标准应运而生。
IEEE802.11允许在5GHZ频带上采用正交频分复用（OFDM）来传输数据，由于该频段的使用者较少，因此干涉和信号争用情况也比较少。
IEEE802.11最高传输为 54Mbps，能满足高密度数据传输的需要。
由于IEEE802.11技术具有先天的数据传输率高，抗干扰能力强的优点能满足高密度数据传输用户需要。
