（无线网络课程设计）

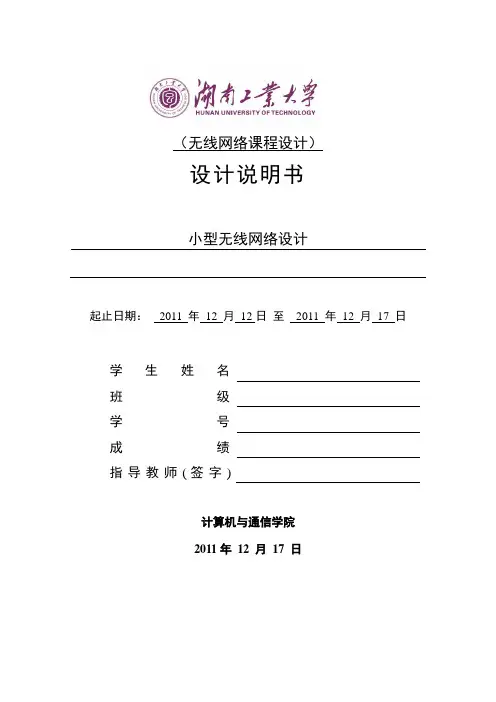

设计说明书
小型无线网络设计
起止日期：2011 年12 月12日至2011 年12 月17 日
学生姓名
班级
学号
成绩
指导教师(签字)
计算机与通信学院
2011年12 月17 日
目录
一无线网络简介 (3)
二课程设计目的 (3)
三需求分析 (3)
五详细设计 (4)
5.1 网络拓扑图 (4)
5.2 IP划分 (4)
5.3 ISP路由器配置 (5)
5.4 Router1 配置 (5)
六心得体会 (7)
七参考文献 (7)
一无线网络简介
无线局域网（WLAN）技术于20世纪90年代逐步成熟并投入商用，既可以作传统有线网络的延伸，在某些环境也可以替代传统的有线网络。无线局域网具有以下显著特点：
简易性：WLAN网桥传输系统的安装快速简单，可极大的减少铺设管道及布线等繁琐工作；
灵活性：无线技术使得WLAN设备可以灵活的进行安装并调整位置，使无线网络达到有线网络不易覆盖的区域；
综合成本较低：一方面WLAN网络减少了布线的费用，另一方面在需要频繁移动和变化的动态环境中，无线局域网技术可以更好地保护已有投资。同时，由于WLAN技术本身就是面向数据通信领域的IP传输技术，因此可直接通过千兆自适应网口和企业、学校内部Intranet相连，从体系结构上节省了协议转换器等相关设备；
扩展能力强：WLAN网桥系统支持多种拓扑结构及平滑扩容，可以十分容易地从小容量传输系统平滑扩展为中等容量传输系统；
随着WLAN技术的快速发展和不断成熟，目前在国内外具有较多的中大规模应用，诸如荷兰的阿姆斯特丹市的全城覆，向客户提供各种业务。
二课程设计目的
本次课程设计基于Cisco Packet Tracer软件平台，搭建无线网络，实现全网连通，WRT300N无线路由器通过2811Router连接到ISP，ISP提供DNS和Web 服务。
三需求分析
在有线网络中，网络设备的安放位置受网络位置的限制，而无线局域网在无线信号覆盖区域内的任何一个位置都可以接入网络。无线局域网另一个最大的优点在于其移动性，连接到无线局域网的用户可以移动且能同时与
网络保持连接。四详细设计4.1 网络拓扑图
4.2 IP划分
4.3 ISP路由器配置
Router>en
Router#config t
Router(config)#inter f0/0
Router(config-if)#ip add 196.168.1.2 255.255.255.0
Router(config-if)#exit
Router(config)#inter f0/1
Router(config-if)#ip add 196.168.2.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#inter s1/0
Router(config-if)#ip add 202.206.3.2 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#router rip
Router(config-router)#v 2
Router(config-router)#network 196.168.1.0
Router(config-router)#network 196.168.2.0
Router(config-router)#network 202.206.3.0
Router(config-if)#exit
Router(config)#ip nat inside source static 196.168.1.1 202.206.3.4 Router(config)#ip nat inside source static 196.168.2.1 202.206.3.5 Router(config)#inter range f0/0 - 1
Router(config-if-range)#ip nat inside
Router(config-if-range)#exit
Router(config)#int s1/0
Router(config-if)#ip nat o
Router(config-if)#ip nat outside
4.4 Router1 配置
Router>en
Router#config t
Router(config)#inter s1/0
Router(config-if)#ip add 202.206.3.3 255.255.255.0
Router(config-if)#cl r 64000
Router(config-if)#no shutdown
Router(config)#inter f0/0
Router(config-if)#ip add 196.168.4.3 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#router rip
Router(config-router)#v 2
Router(config-router)#net 196.169.4.0
Router(config-router)#net 202.206.3.0
Router(config)#access-list 1 permit 196.169.4.0 0.0.0.255
Router(config)#ip nat pool NAT 202.206.3.3 202.206.3.3 netmask 255.255.255.0
Router(config)#ip nat inside source list 1 pool NAT overload
Router(config)#int f0/0
Router(config-if)#ip nat inside
Router(config-if)#exit
Router(config)#int s1/0
Router(config-if)#ip nat outside
Router(config-if)#exit
