发电机失磁保护的原理及调试方法摘要:本文概述了60MW发电机失磁保护的原理及保护装置的调试方法。
[关键词]发电机失磁保护原理调试方法前言：东莞中电热电厂I期工程2×180MW机组,汽轮发电机采用无刷交流励磁机系统。
实践表明它容易产生失磁故障。
发电机失磁后，转入异步运行要从系统吸收大量的无功功率，如系统无功储备不足将引起系统电压下降，甚至造成电压崩溃，从而瓦解整个系统。
由于发电机从电网中大量吸收无功功率，影响并限制了发电机送出的有功功率。
失磁后，发电机转入低滑差异步运行，在转子及励磁回路中将产生脉动电流，因而增加了附加损耗，使转子和励磁回路发热。
因此，为了保证发电机安全运行增设了失磁阻抗保护。
该保护以机端视在阻抗反映低励失磁故障，不需引入转子电压（无刷励磁的发电机）。
根据失磁过程中的机端阻抗的变化轨迹，采用阻抗原理的保护作为发电机的低励或失磁故障保护，反映发电机励磁回路的部分失磁（低励）和全部失磁。
1.保护原理:1.1发电机发生低励，失磁故障后，总是先通过静稳边界，然后转入异步运行，进而稳态异步运行。
根据这一原理，失磁保护由两个阻抗圆构成，一个为静稳边界阻抗圆，另一个为稳态异步边界阻抗圆。
失磁保护的阻抗继电器将位于阻抗平面的第三，第四象限，阻抗特性圆圆心在-X轴上，两个圆相切于-Xd。
特性曲线如图：1.2静稳阻抗圆通过+X轴的联系阻抗Xst和-X轴的-Xd，为防止非低励失磁工况下误动作，静稳阻抗圆只取图中实线的区域，消除第一，第二象限的动作区。
静稳阻抗圆动作后，经较长时间t1动作于信号。
1.3稳态异步阻抗圆的大小和位置是发电机的暂态电抗X’d和同步电抗Xd为基准的。
异步阻抗圆动作后，如果此时是单机与系统并列运行，系统无功储备又不足时，将会严重危害系统电压安全，系统电压下降，故此需引入系统三相同时低电压判据，Z2和三相同时低电压经“与”逻辑后，经短延时t3动作停机。
若多机运行，系统无功储备丰富，系统电压受影响不大，电压下降不多时，此时阻抗Z2动作经较长延时t2出口停机。
继电保护课程设计目录摘要………………………………………………………………………………….. 1设计说明…………………………………………………………………………..1.1 主接线 (2)1.2CT、PT配置 (2)2主要保护原理及整定……………………………………………………………2.1发电机纵差动保护……………………………………………………………2.1.1保护原理……………………………………………………………………2.1.2整定内容……………………………………………………………………2.2发电机定子匝间保护………………………………………………………….2.3发电机过激磁保护……………………………………………………………2.4发电机失磁保护………………………………………………………………2.5发电机反时限负序过流保护…………………………………………………..2.6发电机逆功率保护……………………………………………………………2.7发电机两点接地………………………………………………………………结论…………………………………………………………………………………参考文献……………………………………………………………………………摘要课程设计师对所学知识的一个综合性应用，能够加深我们对基础知识的理解，为以后的工作打下良好的基础。
本设计严格遵循了继电保护课程中发电机与母线保护部分的设计原则，主要介绍了在电气设计中对于300MW发电机保护的原理及各种保护方法与整定手段，如发电机纵差动保护、发电机定子匝间保护、发电机过激磁保护、发电机失磁保护、发电机反时限负序过流保护、发电机逆功率保护等保护方法，以及一些重要参数的计算与整定方法。
通过这次设计，是我们对发电机与母线保护有了一个比较全面而系统的认识和掌握。
关键词：纵差动保护；发电机保护；整定方法；反时限。
1 设计说明1.1主接线300MW 发电机主要保护原理设计，适用于发电机组采用单元接线，高压侧接入380kV 11/2接线系统；发电机出口侧无断路器；励磁方式为静态励磁系统；在发电机出口侧引接―台高压厂用工作变压器（采用三相分裂线圈）。
课题: 发电机继电保护设计专业: 电气工程及其自动化班级：姓名：指导教师：设计日期：2016.6。
14～2016.6。
25成绩：目录1。
绪论 (1)1.1继电保护概述 (1)1.2继电保护基本要求 (1)2.发电机变压器参数 (2)2.1 原始资料 (2)2.2发电厂规模 (5)2.3主接线（一机组一出线） (5)2。
4课程设计的主要内容 (5)3。
短路电流计算 (6)3.1相关短路点及短路方式的选择 (6)3.2 短路计算点的选择 (7)3.3 整定电流选择 (9)4.发电机保护配置的选取及整定原则 (9)4.1发电机的保护配置 (9)4。
2发电机纵差保护整定 (10)4.3发电机的定子单相接地保护 (11)4.4发电机的负序过电流和转子接地保护 (11)4。
5发电机的失磁保护 (12)4.6发电机的其他保护 (12)5。
继电保护整定计算 (13)5.1发电机纵差保护整定 (13)5.2过电流保护整定 (14)5。
3过负荷保护整定 (15)6.仿真图 (16)7.总结 (17)8。
参考文献 (17)9.附录 (18)1.绪论1。
1继电保护概述电力系统在运行中，由于电气设备的绝缘老化、损坏、雷击、鸟害、设备缺陷或误操作等原因，可能发生各种故障和不正常运行状态。
最常见的而且也是最危险的故障是各种类型的短路，最常见的不正常运行状态是过负荷,最常见的短路故障是单相接地.这些故障和不正常运行状态严重危及电力系统的安全和可靠运行,这就需要继电保护装置来反应设备的这些不正常运行状态。
所谓继电保护装置,就是指能反应电力系统中电气设备所发生的故障或不正常状态,并动作于断路器跳闸或发出信号的一种自动装置。
它的基本作用是：①当电力系统发生故障时，能自动地、迅速地、有选择性地将故障设备从电力系统中切除,以保证系统其余部分迅速恢复正常运行，并使故障设备不再继续遭受损坏.②当系统发生不正常状态时，能自动地、及时地、有选择性地发出信号通知运行人员进行处理，或者切除那些继续运行会引起故障的电气设备。

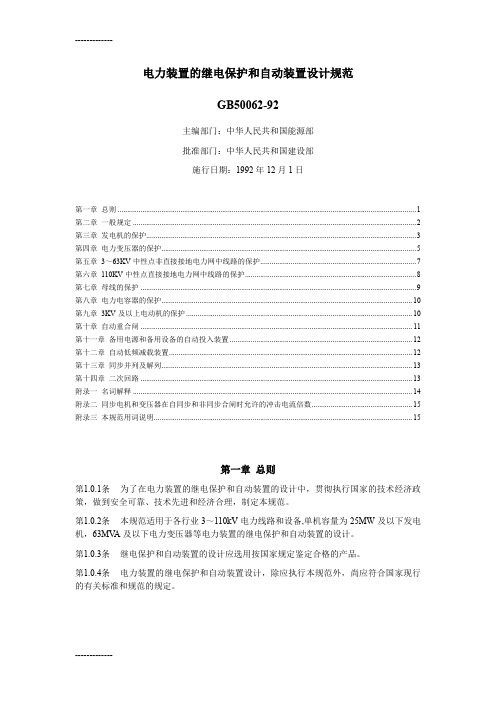

![[整理]9-GB 50062-92电力装置的继电保护和自动装置设计规范](https://img.taocdn.com/s1/m/39fd9a74a8114431b80dd85a.png)
