电容器在不同电路中的名称和作用

电容器的基本特性是“通交流、隔直流”。

所以在电路中可用作耦合、滤波、旁路、去耦…… 。

电容器的容抗是随频率增高而下降；电感的感抗是随频率增高而增大。

所以在电容、电感的串联或并联电路中，总会有一个频率下容抗与感抗的数值相等，这时就产生谐振现象。

所以电容与电感可以用来制作滤波器(低通、高通、带通)、陷波器、均衡器等。

用在振荡电路中，制作LC、RC振荡电路。

滤波电容并接在整流后的电源上，用于补平脉冲直流的波形。

耦合电容连接在交流放大电路级与级之间作信号通路，因为放大电路的输入端和输出端都有直流工作点，采用电容耦合可隔断直流通过工作点，耦合电容其实就是起隔直作用，所以也叫隔直电容；旁路电容作用与滤波电容相似，但旁路电容不是接在电源上，而是接在电子电路的某一工作点，用于滤去谐振或干扰产生的杂波；滤波电容、感性负载供电线路上的补偿电容、LC谐振电路上的电容都是起储能作用。

如何选择电路中的电容通常音频电路中包括滤波、耦合、旁路、分频等电容，如何在电路中更有效地选择使用各种不同类型的电容器对音响音质的改善具有较大的影响。

1.滤波电容整流后由于滤波用的电容器容量较大，故必须使用电解电容。

滤波电容用于功率放大器时，其值应为10000μF以上，用于前置放大器时，容量为1000μF左右即可。

当电源滤波电路直接供给放大器工作时，其容量越大音质越好。

但大容量的电容将使阻抗从10KHz附近开始上升。

这时应采取几个稍小电通常音频电路中包括滤波、耦合、旁路、分频等电容，如何在电路中更有效地选择使用各种不同类型的电容器对音响音质的改善具有较大的影响。

1.滤波电容整流后由于滤波用的电容器容量较大，故必须使用电解电容。

滤波电容用于功率放大器时，其值应为10000μF 以上，用于前置放大器时，容量为1000μF 左右即可。

当电源滤波电路直接供给放大器工作时，其容量越大音质越好。

但大容量的电容将使阻抗从10KHz 附近开始上升。

这时应采取几个稍小电容并联成大电容同时也应并联几个薄膜电容，在大电容旁以抑制高频阻抗的上升，如下图所示。

电容和电感电路中的储能元件电路在现代生活中起着非常重要的作用，而电路中的储能元件则扮演着储存和释放能量的重要角色。

在电容和电感电路中，电容器和电感器分别作为储能元件发挥着重要的功能。

本文将详细介绍电容和电感电路中的储能元件及其工作原理。

一、电容器在电路中的作用电容器是一种能储存电能的元件，它由两个导体板与之间的介质组成。

当电容器接入电源时，通过电源会对电容器充电，电荷在两个导体板之间积聚。

充电到一定程度后，电容器达到饱和状态，即不再接收电荷。

电容器的存储能量与其所能容纳的电荷量以及电容器两板间的电压有关。

根据公式E=1/2 CV²，其中E表示电容器的储存能量，C表示电容，V表示电压。

由此可见，电容器的储能与其容量和电压的平方成正比。

电容器在电路中具有以下作用：1. 平滑电路：在直流电源电路中，电容器可以平滑电流的波动，使电路中的电压稳定。

它在电路中相当于一个电荷库，当电流不稳定时，可以释放储存的电荷来保持电路的稳定运行。

2. 时序元件：电容器具有储存电荷并在一定时间内释放的特点。

在电子时钟等需要产生特定时间延迟的电路中，电容器可以作为时序元件，控制信号的产生时间。

3. 滤波器：电容器可以作为滤波器，用来滤除电路中的高频噪声信号。

通过选择合适的电容和电容器的连接方式，可以实现对不同频率信号的滤波。

二、电感器在电路中的作用电感器是电路中的另一种储能元件，它由线圈组成，当电流通过线圈时，会在其周围产生磁场，从而储存电能。

电感器的储能与线圈的电流以及线圈上的匝数有关。

电感器在电路中具有以下作用：1. 能量储存：电感器能够将电能转化为磁能，当电流通过线圈时，磁场储存在线圈中，电感器吸收能量。

当电流停止时，线圈中的磁场会逐渐消失，将储存的能量释放出来。

2. 滤波器：电感器可以作为滤波器，用来滤除电路中的低频噪声信号。

通过选择合适的电感和电感器的连接方式，可以实现对不同频率信号的滤波。

3. 阻抗调节：电感器的电流和电感器本身的电阻构成了电感器的阻抗。

电力系统中的电容和电感器在电力系统中，电容器和电感器是非常重要的组件。

它们在电路中具有不同的作用，能够提供一些独特的功能，对电力系统的稳定性和效率起着至关重要的作用。

一、电容器的作用电容器是一种储存和释放电能的设备，它由两个电极和一层介质组成。

在电力系统中，电容器的主要作用如下：1. 电能储存：电容器可以储存电能，并在需要时释放出来。

这在电力系统中可以平衡电流和电压，在负载高峰时提供额外的电能。

例如，在瞬间负载增加时，电容器可以释放储存的电能，从而减少电力系统的压力，提高系统的稳定性。

2. 无功补偿：无功功率是电力系统中的重要指标之一，它影响着电力系统的功率因数和电压稳定性。

电容器可以吸收和释放无功功率，通过调节无功功率的流动，提高电力系统的功率因数。

这有助于降低电力系统的损耗，提高系统的效率。

3. 高频滤波：电容器对高频信号具有较低的阻抗，因此可以用作高频滤波器。

在电力系统中，电容器可以滤除电路中的高频噪声，确保信号的准确传输和可靠性。

二、电感器的作用电感器是一种储存和释放磁能的设备，它由线圈或线圈组成。

在电力系统中，电感器的主要作用如下：1. 储能和释能：电感器可以储存能量在磁场中并在需要时释放出来。

在电力系统中，电感器可以提供稳定的电压和电流输出，保证系统正常运行。

例如，在突然断电的情况下，电感器可以提供暂时的电能供应，保证设备正常运行。

2. 抑制高频噪声：电感器具有较高的阻抗特性，对高频信号具有很好的抑制作用。

它可以滤除电路中的高频噪声，确保信号的准确传输和可靠性。

3. 谐振器：电感器可以与电容器组成谐振电路。

在电力系统中，谐振电路可以用于频率选择性电路和电力传输线路的稳定性控制。

三、电容和电感器在电力系统中的应用在电力系统中，电容器和电感器广泛应用于不同的场景。

以下是一些常见的应用示例：1. 电力电子设备中的电容器和电感器：在电力电子设备中，电容器和电感器用于储存和释放电能，调整电流和电压，改善功率因数和滤波等。

简单电路中的电阻电容和电感的作用解析简单电路中的电阻、电容和电感的作用解析在电路中，电阻、电容和电感是常见的元件，它们在电路中扮演着不同的角色和起到重要的作用。

本文将对电阻、电容和电感的作用进行解析。

一、电阻的作用电阻是控制电流大小的元件，它对电路中的电流起到了限制和调节的作用。

电阻的作用主要体现在以下几个方面：1. 控制电流大小：电阻根据欧姆定律（U = IR），将电压和电流之间的关系通过电阻大小来调节。

当电阻值增大时，通过电路的电流会相应减小，反之亦然。

因此，电阻可以帮助我们控制电流的强度。

2. 降低电压：电阻消耗了电压的能量。

当我们需要降低电压时，可以通过串联一个电阻来实现。

这在实际应用中非常常见，比如用电压分压电阻实现对电压信号的测量。

3. 产生热量：根据焦耳定律（P = I^2R），电阻通过电流制造了热量。

这种特性在一些实际应用中被广泛利用，比如电热器、电炉等。

二、电容的作用电容是能够存储电荷的元件，它对电路中的电流和电压起到了储存和释放的作用。

电容的作用主要有以下几个方面：1. 储存电荷：电容可以在两个导体板之间储存电荷。

当电容充电时，正极板储存了正电荷，而负极板则储存了相同大小的负电荷。

这种储存电荷的能力使得电容在电路中具有存储能量的功能。

2. 提供起动电流：在一些电子设备中，电容可以提供起动电流。

当设备需要瞬间提供大电流时，电容器储存的电荷会被释放，从而满足设备的需求。

3. 滤波作用：电容可以作为滤波器的重要组成部分。

通过合理选择电容的大小和连接方式，可以滤除电路中的干扰信号，使得电路工作更加稳定。

三、电感的作用电感是能够储存磁场能量的元件，它在电路中对电流和电压起到了储能和阻抗的作用。

电感的作用主要有以下几个方面：1. 储存磁场能量：电感通过线圈中的磁场储存了能量。

当电流变化时，磁场也随之变化，从而实现了电能向磁能的转换。

这种储存磁场能量的特性使得电感在电路中具有储能的功能。

2. 抑制电流变化：由于电感对电流的变化有一定的阻尼作用，因此电感可以用来抑制电流的快速变化。

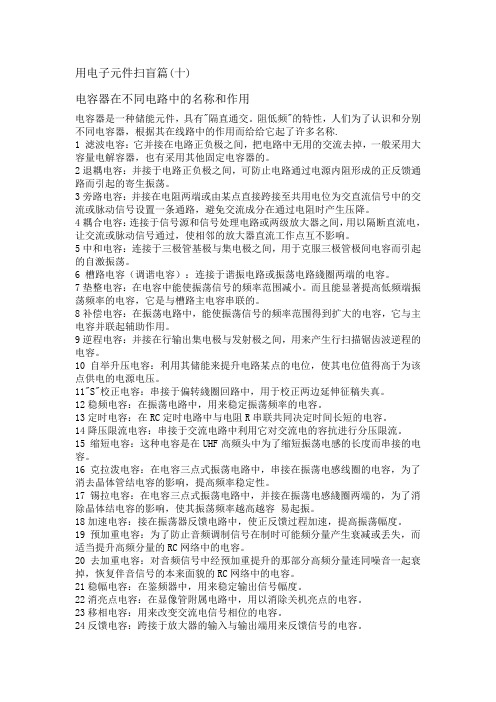

用电子元件扫盲篇(十)电容器在不同电路中的名称和作用电容器是一种储能元件，具有"隔直通交。

阻低频"的特性，人们为了认识和分别不同电容器，根据其在线路中的作用而给给它起了许多名称.1 滤波电容：它并接在电路正负极之间，把电路中无用的交流去掉，一般采用大容量电解容器，也有采用其他固定电容器的。

2退耦电容：并接于电路正负极之间，可防止电路通过电源内阻形成的正反馈通路而引起的寄生振荡。

3旁路电容：并接在电阻两端或由某点直接跨接至共用电位为交直流信号中的交流或脉动信号设置一条通路，避免交流成分在通过电阻时产生压降。

4耦合电容：连接于信号源和信号处理电路或两级放大器之间，用以隔断直流电，让交流或脉动信号通过，使相邻的放大器直流工作点互不影响。

5中和电容：连接于三极管基极与集电极之间，用于克服三极管极间电容而引起的自激振荡。

6 槽路电容（调谐电容）：连接于谐振电路或振荡电路綫圈两端的电容。

7垫整电容：在电容中能使振荡信号的频率范围减小。

而且能显著提高低频端振荡频率的电容，它是与槽路主电容串联的。

8补偿电容：在振荡电路中，能使振荡信号的频率范围得到扩大的电容，它与主电容并联起辅助作用。

9逆程电容：并接在行输出集电极与发射极之间，用来产生行扫描锯齿波逆程的电容。

10自举升压电容：利用其储能来提升电路某点的电位，使其电位值得高于为该点供电的电源电压。

11"S"校正电容：串接于偏转綫圈回路中，用于校正两边延伸征稿失真。

12稳频电容：在振荡电路中，用来稳定振荡频率的电容。

13定时电容：在RC定时电路中与电阻R串联共同决定时间长短的电容。

14降压限流电容：串接于交流电路中利用它对交流电的容抗进行分压限流。

15 缩短电容：这种电容是在UHF高频头中为了缩短振荡电感的长度而串接的电容。

16 克拉泼电容：在电容三点式振荡电路中，串接在振荡电感线圈的电容，为了消去晶体管结电容的影响，提高频率稳定性。

电容在电路中的作用及电容滤波原理————————————————————————————————作者：————————————————————————————————日期：电容在电路中的作用及电容滤波原理电容器在电子电路中几乎是不可缺少的储能元件，它具有隔断直流、连通交流、阻止低频的特性。

广泛应用在耦合、隔直、旁路、滤波、调谐、能量转换和自动控制等电路中。

熟悉电容器在不同电路中的名称意义，有助于我们读懂电子电路图。

1、滤波电容：接在直流电源的正、负极之间，以滤除直流电源中不需要的交流成分，使直流电变平滑。

一般采用大容量的电解电容器或钽电容，也可以在电路中同时并接其他类型的小容量电容以滤除高频交流电。

2、去耦电容：幷接在放大电路的电源正、负极之间，防止由于电源内阻形成的正反馈而引起的寄生震荡。

3、耦合电容：接在交流信号处理电路中，用于连接信号源和信号处理电路或者作两放大器的级间连接，用以隔断直流，让交流信号或脉冲信号通过，使前后级放大电路的直流工作点互不影响。

4、旁路电容：接在交、直流信号的电路中，将电容并接在电阻两端或由电路的某点跨接到公共电位上，为交流信号或脉冲信号设置一条通路，避免交流信号成分因通过电阻产生压降衰减。

5、调谐电容：连接在谐振电路的振荡线圈两端，起到选择振荡频率的作用。

6、衬垫电容与谐振电容：主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，幷能显著地提高低频端的振荡频率。

是当地选定衬垫电容的容量，可以将低端频率曲线向上提升，接近于理想频率跟踪曲线。

7、补偿电容：与谐振电路主电容并联的辅助性电容，调整该电容能使振荡信号频率范围扩大。

8、中和电容：并接在三极管放大器的基极与发射极之间，构成负反馈网络，以抑制三极管间电容造成的自激振荡。

9、稳频电容：在振荡电路中起稳定振荡频率的作用。

10、定时电容：在RC时间常数电路中与电阻R串联，共同决定充放电时间长短的电容。

11、加速电容：接在振荡器反馈电路中，使正反馈过程加速，提高振荡信号的幅度。

电容器的作用和特性是什么电容器是电路中常见的元件之一，具有广泛的应用。

本文将介绍电容器的作用和特性，以及其在不同领域中的应用。

一、电容器的作用1. 电荷储存：电容器能够储存电荷。

当电容器两端施加电压时，正极会聚集正电荷，负极会聚集负电荷，形成电场。

电荷的积聚使得电容器的两板之间产生电压差，从而储存了电荷。

2. 电能储存和释放：电容器具有储存和释放电能的特性。

当电容器充电时，正极积聚正电荷，负极积聚负电荷，且电场强度逐渐增加。

电容器放电时，储存在电场中的电能会以电流形式释放出来。

3. 电流的传输和滤波：电容器可以传输交流电流。

在交流电路中，电容器能够传导电流，同时阻碍直流电流的通过。

此外，电容器还可以用于滤波，去除交流电路中的噪声和杂波。

二、电容器的特性1. 电容：电容是电容器的重要特性之一，它衡量了电容器储存电荷的能力。

电容的单位是法拉（F），常见的电容量有微法（μF）、毫法（mF）和皮法（pF）等。

2. 电压：电压是电容器两板之间的电位差，即电容器所能承受的最大电压。

超过电容器的额定电压会导致电容器击穿，出现故障。

3. 介质耐压：电容器的介质耐压是指电容器介质能够承受的最大电场强度。

超过介质耐压会导致介质击穿，损坏电容器。

4. 极性：极性是指电容器正负极板的标记或连接方式。

有些电容器是无极性的，可以正反随意连接；而有些电容器是有极性的，连接时必须按照标记连接。

三、电容器的应用1. 电子电路：电容器广泛应用于各种电子电路中。

例如，电容器可用于滤波电路、定时电路、振荡电路等。

在这些电路中，电容器的特性可以起到关键的作用。

2. 电源管理：电容器在电源管理中起着重要的作用。

电容器可以平稳输出电流，减少电源电压的波动，起到稳压和滤波的作用。

3. 通信系统：在通信系统中，电容器被用于耦合和解耦合电路。

它们可以实现信号的传输和隔离，提高通信质量。

4. 电力系统：电容器在电力系统中用于功率因数校正和电容器补偿。
