神华神东电力河曲2X 350MW低热值煤发电新建工程施工技术方案文件编号：HQ-01-TEPC-SG03-QJ1-006 项目名称： 1 号机组汽轮机扣盖施工技术方案施工单位：天津电力建设公司日期：2014.10. 11版次：A版目录1 工程概况及工程量................................................................. 1...1.1 工程概况....................................................................... 1 ..1.2 工程量和工期................................................................... 1...2 编制依据......................................................................... 2 ..3 作业前的条件和准备............................................................... 2...3.1 技术准备....................................................................... 2 ..3.2 作业人员...................................................................... 3 ..3.3 作业工机具及材料...............................................................4...3.4 工序交接....................................................................... 7 ..3.5 其他........................................................................... 7 ..4 作业程序、方法................................................................... 7 ..4.1 作业程序....................................................................... 7 ..4.2 施工方法及要求................................................................. 9...5 绿色施工........................................................................ 1..2..6 作业过程中控制点的设置和质量通病预防............................................ 1..3 6.1 质量目标...................................................................... 1..3..6.2 质量控制及质量通病预防........................................................ 1..3.6.3 控制点的设置及要求............................................................ 1..3.6.4 质量标准及要求1..3.探6.5强制性条文 (13)7作业的安全要求和环境条件 (14)7.1 安健环控制措施................................................................ 1..4.7.2 环境条件...................................................................... 1..5..7.3 消防安全1..5..7.4 应急措施1..5..7.5 作业的安全危害因素辨识、评价和控制............................................ 1..67.6 作业的环境因素辨识、评价和控制................................................ 1..78 附件 ........................................................................... 1..8..8.1 汽轮机扣盖组织机构图.......................................................... 1..8.8.2 安全技术交底.................................................................. 1..8.1工程概况及工程量1.1工程概况1.1.1本工程为神华神东电力河曲2X 350MW低热值煤发电新建工程，神华神东河曲电厂厂址位于山西省河曲县楼子营镇，北靠249省道67km处。

编号：﹝2016﹞号核准文件上工程名称汽轮机扣盖前质量监督检查汇报材料二〇一六年三月一日目录建设单位工程管理情况汇报 (1)设计单位设计情况汇报 (2)施工单位施工情况汇报 (3)监理单位监理情况汇报 (4)批准审核编制建设单位：XXXXXXXX（盖章）2016年03月01日一、工程建设分标变更情况（有无新增施工和检测单位、新增单位承接范围、资质及其证书编号、负责人，工程建设管理单位有无变更情况需要说明）二、工程建设管理情况工程建设强制性条文检查情况，工程施工进度执行情况。

是否组织汽机扣盖条件签证，工程专业标准清单签批、设备制造商是否现场技术指导并处理设备缺陷，是否进行了设备监造并提供监造报告。

历次质量监督检查提出的整改项目各参建单位闭环情况。

三、技术资料以下技术资料是否收集齐全：1.汽轮机总装报告；2.设备出厂质检报告及质保书；3.重要部件出厂材质检验及探伤报告；4.转子出厂超速试验及高速动平衡报告；5.汽轮机基础沉降观测资料；附件：1.新增参建单位招投标文件封面扫描件2.新增参建单位合同扫描件3.新增参建单位资质扫描件4.新增参建单位项目负责人扫描审定审核编制设计单位：XXXXXXXX（盖章）2016年03月01日一、设计图纸交付进度情况二、设计工代现场技术服务情况（设计交底及施工图会检情况、交底人与被交底签字情况，现场出现问题的处理情况）三、设计变更及设计优化情况四、工程建设强制性条文落实情况五、符合性评价意见（工程实体质量与设计符合性情况给出评价意见）审定审核编制施工单位：XXXXXXXX（盖章）2016年03月01日一、目前工程形象面貌（按照单位工程划分情况如实描述）二、专业施工组织设计及施工方案审批情况（包括汽轮机扣盖方案的编制及其安全和技术交底全员签字情况、单位工程开工报告审批情况、专业绿色施工方案编制实施、检测试验项目计划审批和焊接检验制度情况。

）三、质量管控及其验收情况（重点介绍部分，内容应量化，包括质检员和特殊工程人员持证情况及水压试验的组织安排，汽轮机本体安装调整工作及试扣盖检查验收情况，热力管道与设备连接、热工元件试装情况等。

#1汽轮机扣盖前质量监督检查汇报材料各位领导、各位专家：首先，我代表********项目部的全体员工对各位领导、各位专家在百忙之中来现场检查、指导工作表示热烈的欢迎，对你们给予工程建设的关心和支持表示衷心的感谢！本工程在上级领导、专家的关心和支持下，在项目公司、工程公司、****监理、****厂、****设计院等单位的密切配合和共同协作下，工程进度、质量、安全始终处于受控状态。

经过各方面的共同努力，目前#1汽轮机低压缸已基本具备了扣盖条件。

现将#1汽轮机扣盖前施工情况作简要汇报，请各位领导及专家多提宝贵意见。

1、工程概况及特点1.1、工程概况：************新建2×1000MW燃煤发电工程汽轮机是由****有限公司和德国西门子联合设计制造的N1050-27/600/610超超临界、一次中间再热、单轴、四缸四排汽、双背压、九级回热抽汽、凝汽式汽轮机。

超超临界百万机组由于设计及其结构的特点，高压缸和中压缸在制造厂内进行精装后整体往现场，采用不揭缸安装的方法。

低压内缸与隔板持环之间纵横销已经工厂组装，其余均未经过组装，全部散件供货。

1.2汽轮机主要参数：2、工程主要形象进度自****年9月21日#1汽机本体基础交接安装以来，****项目部广大职工齐心协力，全力以赴进行汽机本体安装工作，编排详细的施工进度计划，并在施工过程中按实际情况及时调整。

合理组织调配富有经验的安装人员承担安装工作，通过合理工作时间、加强过程管控，使安装质量得到保证。

目前，已完成了发电机定子吊装、轴承座找正灌浆、高压缸就位、中压缸就位、低压外缸拼装、低压內缸就位、发电机穿转子、汽轮机转子对轮找中心、通流间隙测量与调整、汽门安装等一系列重要安装项目。

#1汽轮机部分的主要安装进度如下：****年10月20日轴承座就位找正、灌浆****年11月15日发电机定子吊装就位****年11月16日中压缸就位****年11月25日低压外缸拼装结束****年12月03日高压缸就位****年12月16日发电机穿转子****年01月02日低压缸通流间隙验收****年01月06日全实缸对轮中心验收****年01月07日低压缸试扣盖3、质保体系和质量管理3.1、建立健全质量组织机构在工程质量管理上，做到起步早、起点高、重实效、求创新。

西北电建监理有限责任公司陕西华电榆横煤电2×660MW机组工程#2汽轮机扣盖前监检汇报材料西北电建监理公司榆横项目监理部二0一三年八月各位领导、各位专家，你们好：在工程部领导及各职能部门领导支持、配合下，在汽轮机厂家及有关厂家大力协助下，经过施工单位领导及员工的共同努力，现汽轮机缸内安装工作已经结束，达到扣盖条件，在此就项目监理部对2#汽轮机扣盖前工程质量监督监理工作做如下简要汇报：一、工程概况：榆横电厂一期工程2×660MW机组工程2#机组由西北电建一公司承担施工和安装，西北电建监理榆横项目部负责监理。

汽机由东汽设计和制造，型号为NZK660-24.2/566/566，采用超临界，一次中间再热，三缸四排汽，单轴直接空冷凝汽式汽轮机。

通流级数：高压缸由1列调节级加7个压力级组成；中压缸由6个压力级组成；低压缸四分流，各由6个压力级组成，共38级。

发电机由东方电机有限责任公司生产，型号为QFSN－600－2-22C型，本型发电机为汽机直接拖动的隐级式、二级、三相同步发电机，冷却方式为水-氢-氢。

励磁系统为自并励，静止励磁。

二、监理依据：1、汽机安装工程执行下列有关规范、规程、标准：GB 50319-2000《建设工程监理规范》DL/T 5434-2009《电力建设工程监理规范》建设部令第81号《实施工程建设强制性标准监督规定》工程建设标准强制性条文(电力工程部分)(2011版)DL/T 438-2009《火力发电厂金属技术监督规程》DL/T 439-2006《火力发电厂高温紧固件技术导则》DL 5190.3-2012《电力建设施工技术规范第3部分：汽轮发电机组》DL5000-2000《火力发电厂设计技术规程》电建[1995]543号《电力建设文明施工规定及考核办法》DL/T 5210.3-2009《电力建设施工质量验收及评价规程第3部分：汽轮发电机组》《陕西华电榆横煤电有限责任公司一期工程2×660MW机组工程汽机专业监理实施细则》除上述规范、标准外，凡国家发布的强制性规范、标准均为本工程施工必须遵循的标准。

辽宁大唐国际阜新煤制天然气项目动力车间工程3#机组汽轮机扣盖前监检汇报中国能源东北电力第一工程公司阜新项目部二零一三年五月十五日尊敬的各位领导、各位专家：大家好！随着3#机组汽轮机试扣工作的结束，我们在此欣喜地迎来了省质量监督检查组的到来。

首先，我代表东电四公司阜新项目经理部，向参加本次会议的省质量监督中心站的领导和专家，表示最热烈的欢迎！同时也借此机会，向一直给予我们关心、支持、帮助的大唐国际阜新煤制天然气项目工程部、质量监督分站、长春国电阜新项目监理有限公司、东北电科院及兄弟单位的各位领导致以崇高的敬意！目前，3#机组在大家的共同努力下，扣盖前的安装工程已全部结束，资料同步整理齐全。

依据《火电工程汽轮机扣盖前质量监督检查典型大纲》的规定，我项目部进行了认真的自查，施工技术文件、资料齐全、规范、准确，实体质量满足扣盖要求。

现将我单位施工的3#机组汽轮机本体施工质量情况作以简要汇报，恳请各位领导、专家提出宝贵意见和建议。

一、工程概况：辽宁大唐国际阜新煤制天然气项目,一期工程共安装2台50MW的凝汽式空冷汽轮发电机组和1台发电容量为30MW的抽背式汽轮发电机组，配4台470t/h 国产褐煤锅炉。

我项目部主要承担3#机组、4#炉、脱销装置等建筑安装工程。

1X30MW的CB30-9.4/5.5/2.0，高压、单轴、单缸、抽背式汽轮机及发电机(QF-30-2)为北京北重汽轮电机设备有限责任公司生产的新购机组。

主要技术参数如下:额定功率：30MW主汽门前额定进汽压力：9.4MPa主汽门前额定进汽温度：535℃汽轮机进汽量：546t/h额定中间抽汽压力：5.5MPa额定中间抽汽量：300t/h额定排汽压力：2.0MPa额定排汽量：240.4 t/h额定转速：3000r/min旋转方向（从机头向发电机看）：顺时针回热级数：2级二、主要施工项目完成工期1、汽轮机、发电机基础交安：2013年02月01日2、汽轮机台板就位：2013年03月27日3、低压外缸组合就位：2013年04月01日4、轴承箱安装就位：2010年03月30日5、气缸负荷分配：6、7、低压缸与排气装置连接：2010年09月29日8、高中压缸通流间隙测量、调整：2010年09月28日9、#1低压缸通流间隙测量、调整：2010年09月20日10、#2低压缸通流间隙测量、调整：2010年09月23日11、高中压转子与低压#1转子找中心：2010年06月20日12、低压#1与低压#2转子找中心：2010年06月15日13、汽轮机扣盖前预监检：2010年10月21日14、汽轮机扣盖前辽宁质检中心站检查：2010年10月29日15、蒙东专家组扣盖前进行督查：2010年11月19日16、通流间隙按照下限减0.10~0.15mm标准进行调整：2012年05月01日三、质量管理体系运行情况在工程施工中，我们严格按照GB/T19001-2008标准，强化监督机制，科学管理。

中泰化学阜康工业园动力站项目＃1汽轮机扣盖前质量监督检查汇报材料安徽电力建设第一工程公司新疆中泰阜康项目部二○一二年二月二十日各位领导、各位专家：你们好！对你们到来表示衷心感谢。

新疆中泰热电厂一期工程＃1机汽轮机自2011年12月04日汽机座交安以来，在总包、监理的组织、协调下，业主的积极支持配合下，经过我公司广大职工精心施工、顽强拼搏，目前扣盖前的安装工作已基本结束。

在相继实现了#1机组倒送电、#1锅炉投产等碑节点后，今天又迎来了#1机组汽机扣盖前质量监督。

现在就施工情况向各位领导和专家汇报：1.工程概况中泰化学阜康工业园2×150MW项目厂址位于新疆维吾尔自治区昌吉回族自治州阜康市重化工业园区。

燃料采用公路运输，运输路径如下：运煤路径为矿区道路→县乡道路→S303省道→S111省道→中泰化学阜康工业园区道路→电厂运煤道路。

平均公路运距约25km。

新疆中泰化学阜康工业园动力站项目，安装1台12MW汽轮机，由青岛捷能汽轮机厂生产，本次作业的任务是安装1#汽轮机本体。

#1机为B12-8.83/1.2单缸背压式汽轮机，由前、后缸两部分组成。

前后缸采用合金铸钢，通过垂直中分面连接成一体。

主气门、高压调节阀蒸气室与汽缸为一体，新蒸汽从主气门直接进入高压调节汽阀蒸气室内。

主气门到调节阀之间无连通管。

汽缸下部有抽汽口，散热快，容易造成上下缸温差超限。

因此，必须适当加厚下缸保温。

并注意保温施工质量，以防止上下缸温差过大造成汽缸热扰曲。

前汽缸由两个“猫爪”支撑在前轴承座上，前轴承座放置在前底板上。

可以沿轴向滑动。

后汽缸由两个“猫爪”支撑在后轴承座上。

机组的滑销系统由纵销、横销、立销组成。

纵销是沿汽轮机中心线设置在前轴承座与前底板之间；横销设置在前“猫爪”、后“猫爪”和后轴承座下面；立销设置在前、后轴承座与汽缸之间。

后轴承座横销与纵销中心的交点为机组热膨胀死点。

当汽缸受热膨胀时，由前猫爪推动前轴承座向前滑动。

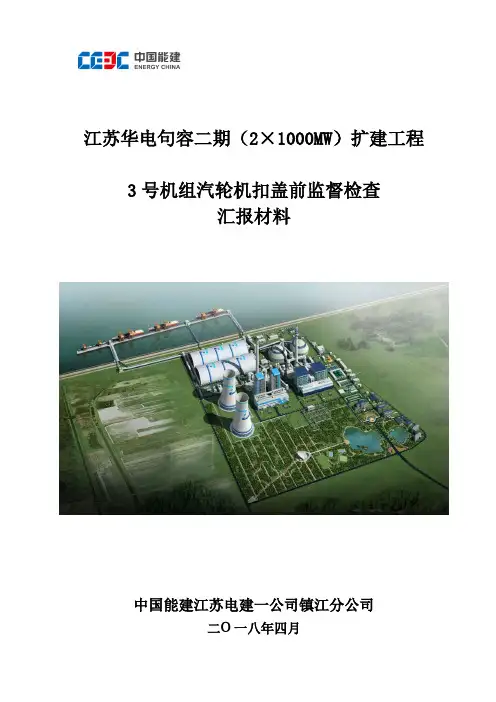

江苏华电句容二期（2×1000MW）扩建工程3号机组汽轮机扣盖前监督检查汇报材料中国能建江苏电建一公司镇江分公司二О一八年四月各位领导、各位专家：首先，我代表中国能建江苏电建一公司镇江分公司全体员工，对各位领导、各位专家莅临现场进行3号机组汽轮机扣盖前的质量监督检查表示热烈的欢迎！我公司承建的江苏华电句容二期（2×1000MW）扩建工程A标段自开工以来，在业主的组织、协调下，在宏源监理的监督、帮助下，在设计院、制造厂等各方支持和配合下，通过科学管理、精细施工，工程质量一直处于受控状态，目前3号机组汽轮机已具备扣盖前质量监督检查的条件。

下面，我就相关施工情况向各位领导、专家作简要汇报。

一、工程概况江苏华电句容二期（2×1000MW）扩建工程3号机组汽轮机是由上海电气集团生产的超超临界、二次中间再热、单轴、五缸四排汽、十级回热抽汽、双背压、凝汽式汽轮机。

N1000-31/600/620/620汽轮机安装位置为汽机房17米层运转平台，汽轮机机组中心线标高为18米。

汽轮发电机纵向中心线离主厂房A2轴线距离为2米。

超高压缸、高压缸、中压缸、低压内缸与隔板持环之间纵横销为制造厂厂内组装，其余为散件供货。

该型汽轮机采用超高压缸、高压缸、中压缸和两只低压缸单轴串联布置。

除超高压转子由两只径向轴承支承外，高压、中压转子和两根低压转子均采用单轴承支承方式，结构紧凑，并能减少基础变形对轴承载荷及轴系对中的影响，机组总长约35米。

轴承座采用落地式布置方式。

超高压缸、高压缸、中压缸采用传统方式支承，由其猫爪支承在汽缸前后的2个轴承座上；而低压外缸直接座落在凝汽器颈部，低压内缸通过猫爪及支架直接座落在低压缸轴承两侧猫爪上，内外缸之间由膨胀节密封连接。

超高压缸采用单流程双层缸设计：外缸为桶形,前后两段用螺栓连接，内缸为垂直纵向平分面结构。

高压缸、中压缸采用双流程双层缸设计。

膨胀系统设计具有独特的技术风格：机组的绝对死点及相对死点均设在超高、高压之间的推力轴承处，整个轴系以此为死点向两端膨胀，低压内缸也通过汽缸之间的推拉装置而向后膨胀。

°/#1 汽轮机扣盖前监理工作汇报北京五环建设监理公司二0一一年九月二十六日尊敬的各位领导、各位专家:你们好!下面由我代表北京五环建设监理公司对#1汽轮机扣盖前的监理工作向各位专家作如下汇报：一、工程概况本工程新建为2×12MW空冷直接冷凝式汽轮发电机组。

汽轮机为中压、单缸、冲动，带有三级不可调整回热抽汽，汽轮机排气冷却方式采用直接空冷方式，将排汽冷凝成水。

凝结水靠重量自流汇集于布置在厂房的热井内，由凝结水泵送回汽轮机的回热系统；本机组主要针对城市垃圾处理余热发电而设计。

可驱动多种型式和电压等级的汽轮发电机。

汽轮机与发电机直联。

二、汽轮机技术参数型号：N12-4.0额定功率：12000KW型式：单缸直联冷凝式汽轮机额定转速：3000r/min汽轮机一临界转速：~1585r/min发电机额定转速：3000r/min转向：顺气流风向看为顺时针进气压力：3.91MPa进气温度：395℃冷凝压力：0.015MPa循环水冷却水温：正常27℃最高 33℃三、施工进度2011年08月18日--土建交接安装；2011年09月23日--转子联轴器找中心；四、汽轮机安装前的监理工作（1）组织各单位进行施工图纸会审（2）对施工单位报审的施工方案进行审查（3）开工前进行技术交底（4）对施工单位的施工人力、机械进场情况，施工组织落实到位情况，物资、材料准备情况等进行了检查（5）施工用计量器具、仪表已检验合格，特殊工种作业人员能满足施工需要，上道工序已验收合格五、汽轮机安装过程中的监理工作在#1汽轮机安装过程中，根据国家新颁发的有关规程、规范、标准和制造厂技术要求中的规定及标准，对安装质量和安装工艺实行全过程监理。

实现从开工准备至汽机扣盖前，监理全过程进行质量控制，对#1汽轮机安装工程的开工申请报告的开工条件进行了核查；对汽轮机安装施工方案进行了严格细致的审核，使安装质量在技术方案上得到了控制；安装过程中对每个检验批严格《电力建设施工质量及评价规程》进行检查和验收；在汽轮机安装前垫铁预制过程中,监理进行了旁站；施工过程中监理采取了抽查验证、跟踪巡检和重点控制的方式使汽轮机安装质量得到了控制和保证，为汽轮机具备扣盖条件奠定了坚实的基础；六、汽机安装施工过程存在的问题及处理情况汽轮机在安装过程中先后发现2项设备缺陷，经厂家工代提出意见及杭州汽轮机厂质管处签证确认，已处理整改完毕，七、汽轮机扣盖具备的条件落实情况根据《火电工程汽机扣盖前质量监督检查大钢》的规定，对汽轮机进行了预监督检查：1、汽缸、轴承座底部支撑安装结束，位臵正确；2、汽缸、轴承座及其台板清理检查完成。

考瑞华环保电力有限公司 2 X 12MW 机组工程1#/2#汽轮机扣盖前质量监督检查中国水利水电第^一局有限公司兰考秸秆热电项目经理部2013年01月14日兰考瑞华环保电力有限公司2X 12MW 机组工程项目1#、2#汽轮机扣盖前质量监督检查汇报材料尊敬的各位领导、专家:您们好！首先我代表中国水利水电第十一工程局有限公司兰考秸秆热电项目经理部对质量监督中心站的各位领导、专家的到来表示热烈的欢迎！在汽轮机安装过程中，业1、2# 主、监理、设计院、制造厂家给予了大力支持与帮助, 在此我代表项目部表示衷心的感谢。

1、2#汽轮机自2012年10月3日开始安装施工以来，在各级领导和专家的关心指导下、在河南卓越工程管理有限公司兰考秸秆热电项目监理部的大力组织协调下，在设备厂家及相关单位的支持和配合下，通过我公司广大职工的共同努力，1、2#汽轮机扣盖前安装工作已完成, 已具备汽轮机扣盖前质量监督检查条件，现向各位领导和专家汇报: 、工程概况特点及主要工作量:兰考瑞华环保电力有限公司2X 12MW机组工程汽轮机采用中国长江动力集团有限公司生产的中压、中温、抽气凝气式汽轮机，型号为C12-3.43/0.98 。

本工程汽轮机为抽气凝气式汽轮机，本体主要由转子部分和静子部分组成。

转子部分包括主轴、叶轮叶片、主油泵、联轴器等；静子部分包括气缸、烝汽室、喷嘴组、隔板、转向导叶环、汽封、轴承、轴承座、调节汽阀等。

本工程扣盖前安装主要工作量有：垫铁安装，前、后座驾安装，前轴承座、汽缸、后汽缸导板安装，径向轴承、推力轴承安装，转子安装，转向导叶环、隔板安装，调节气阀及连杆安装等。

、施工组织:按照本工程汽轮机施工的网络计划，项目部精心组织编制了《汽轮机施工组织设计》；工程技术人员根据施工图纸，针对本机组特点编制了《汽轮机本体安装》作业指导书，编制了汽轮机本体安装的施工技术记录，并根据工期要求和资源配置制定出科学合理的施工计划，在开工前对班组施工人员进行了技术交底，做到方案有交底、施工有依据、控制有措施、质量有标准。

双狮（张家港）精细化工有限公司53WM余热发电#2、#3机组汽机扣盖前质量监督检查安装情况汇报江苏省电力建设第三工程公司二00九年八月各位领导、各位专家：首先，我代表江苏电建三公司热烈欢迎各位领导、各位专家来到现场进行#2、#3汽机扣盖前质量监督检查和指导工作。

本工程在各级领导和专家的关心和支持下，在双狮（张家港）精细化工有限公司、南化集团工程监理事务所、杭州汽轮机厂、青岛汽轮机厂、东南大学热电设计院等单位的密切配合和共同协作下，工程进度、质量、安全始终处于受控状态。

经过各方面的共同努力，目前#2、#3汽机已具备了扣盖前的质量监督检查条件，现将#2、#3汽机扣盖前的安装情况作简要汇报：一、工程概况1、工程概况双狮（张家港）精细化工有限公司二期工程建设两台汽轮发电机组。

#2汽轮机为杭州汽轮机厂生产的单轴、单缸凝汽补汽式汽轮机；#3汽轮机为青岛汽轮机厂生产的单轴、单缸背压式汽轮机；；发电机为济南电机厂生产的汽轮发电机。

2、承包范围2.1我公司承包范围：＃2、#3汽轮发电机组安装工程。

二、汽轮机概况1、汽轮机简介#2汽轮机主要技术参数：额定功率: 50MW主蒸汽压力: 6.31MPa主蒸汽温度: 482℃转速: 3000r／min旋转方向(从调端看)：顺时针排汽压力: 0.096 MPa#3汽轮机主要技术参数：额定功力: 3MW主蒸汽压力: 3.43MPa主蒸汽温度: 435℃转速: 3000r／min旋转方向(从调端看)：顺时针排汽压力: 0.785 MPa2、汽机本体施工情况#2、#3汽机本体安装自2009年4月18日基础交安以来，遇到设备供货严重滞后的实际困难，但在业主、监理的大力支持下，我公司精心组织，广大职工齐心协力，在设备到达现场后立即组织人力、物力投入到汽机本体安装工作中去。

从2009年4月台板到货以来，项目部广大职工克服工期紧、设备供应迟缓等困难，精心编排详细周密的施工进度计划，并在施工过程中及时调整。

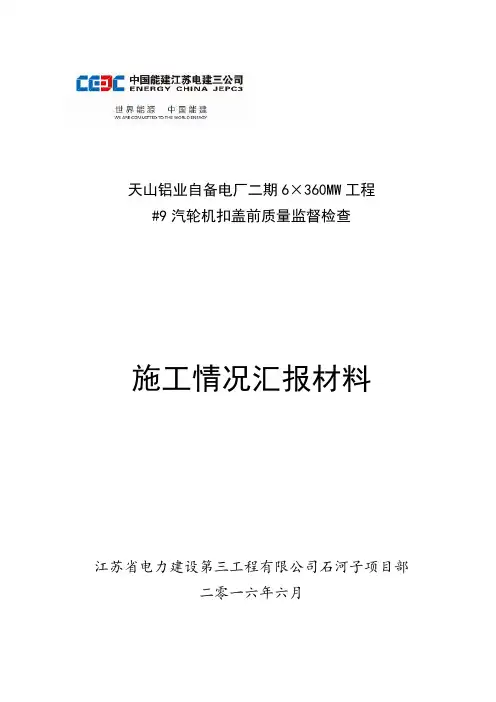

天山铝业自备电厂二期6×360MW工程#9汽轮机扣盖前质量监督检查施工情况汇报材料江苏省电力建设第三工程有限公司石河子项目部二零一六年六月尊敬的各位领导、专家：首先，我代表江苏电建三公司石河子项目部的全体员工对各位领导、各位专家在百忙之中来现场检查、指导工作表示热烈的欢迎，对你们给予工程建设的关心和支持表示衷心的感谢！本工程在上级领导、专家的关心和支持下，在天山铝业有限公司自备电厂、新疆昆仑监理公司、东方汽轮机厂、哈尔滨电机厂等单位的密切配合和共同协作下，工程进度、质量、安全始终处于受控状态。

经过各方面的共同努力，目前#9汽轮机低压缸已基本具备了扣盖条件。

现将#9汽机扣盖前施工情况汇报如，请各位领导及专家多提宝贵意见。

工程概况及机组特征天山铝工业园电源项目二期6×360MW机组工程汽轮机由东方汽轮机有限公司设计制造的超临界、一次再热、双缸双排汽、直接空冷凝汽式汽轮机，型号：CZK360/331－24.2/0.4／566／566。

由高中压缸及低压缸两部分组成。

其中高压为I调节级+8压力级，中压为8级，低压2×4 级，低压缸末级叶片长：661mm。

高中压外缸内装有高压喷嘴室、高压内缸、中压隔板套、隔板、汽封等高中压部分静子部件，外缸中部上下有4个高压进汽口，高压部分有安装固定高压内缸的凸台和凸缘，中压部分有安装＃1、＃2隔板套的凸缘，外缸采用下猫爪支承结构即由下缸伸出的前后左右4个元宝形猫爪搭在前轴承箱和中低压轴承箱的水平中分面上。

高压内缸支持全部8级隔板、喷嘴室和中压前3级隔板，高压7级后抽汽作为中压第1级叶轮冷却源，高压7级后设置一抽汽管，抽汽管和外缸之间采用密封环结构。

中压第一级隔板设置冷却汽源进口的套管，内外缸之间同样采用密封环结构进行密封。

内缸由其下半中分面前后两端左右侧共4个猫爪搭在外缸下半近中分面处相应的凸台上，配准下面的垫片可调整内缸中心高度，配准上面的垫片，在猫爪与外缸上半之间留下热膨胀间隙，在内缸前后两端的顶部和底部各装1个纵向键，使汽缸在温度变化时，内外缸中心保持一致。

大唐国际临汾热电公司在建2号机组汽机扣盖一次成功
10月28日8时43分，伴随着施工现场震耳欲聋的喜庆鞭炮声，大唐国际临汾热电公司2号机组汽机扣盖工作圆满结束，为2号机组如期投产发电奠定了坚实的基础。

汽机扣盖是汽机设备安装中最为重要、最为复杂的工作，是汽机施工中的重头戏，技术要求严、精密度高。

施工中，小到每一个螺丝、热敏原件，大到低压内外缸的组合，都要打磨均匀、清扫洁净。

为此，承建单位进行了周密的部署，制订了详细的施工方案。

吊装过程中，施工人员对汽封间隙进行反复调整，使其各项数据达到设计要求。

10月26日，该公司顺利通过省电力质监站关于本次2号汽机扣盖前的工作检查。

公司工程部与施工单位、监理单位密切配合，发扬“不怕苦、不怕累、务实协作、顽强拼搏、敢打能拼”的精神，加班加点，攻坚克难，坚持高质量管理，高标准施工，在抢抓工期的同时
坚决不放过任何一处缺陷。

10月27日8时40分，汽轮机扣盖工作正式开始。

在进行安全技术交底后，有关人员迅速开始吊装前的各项准备工作，施工人员按照施工方案要求有条不紊地做好起吊、吹扫、清洁、吊装就位、隔板就位、转子就位等每一道工序。

经过近24小时的努力，翌日8时43分，高中压缸外缸顺利扣缸就位，标志着2号汽轮机扣盖工作宣告圆满结束。

1#汽轮机扣缸前的工作汇报山东济矿鲁能煤电有限公司阳城电厂2×150MW工程，为新建高温超高压疑汽式汽轮发电机组，配2×480t/h超高压中间再热循环流化床锅炉，总装机容量300MW，预留扩建条件，设计单位为中南电力设计院，由山东诚信工程建设监理有限公司监理工程，山东电建二公司负责施工承建。

依据《电力基本建设工程质量监督规定》和《火电工程汽轮机扣盖前的质量监督检查典型大纲》的要求，我们分别对施工单位的质保体系运转、现场施工质量、技术文件及各种资料等情况进行了认真检查，1#汽轮机扣缸前的各项工作符合大纲要求，安装尺寸准确、质量优良，达到扣缸条件。

一、本阶段监理工作范围、指导思想、工作原则依据《火电建设施工及验收技术规范（汽轮机机组篇）》和《火电施工质量检验及评定标准（汽轮机篇）》对本体安装实施了全过程的监督、检查、评定；为使工程建设全过程保证工程质量的正常运行，奉行“诚信、公正、科学、服务”的企业宗旨，为优质高效地完成本项目的监理责任，达到质量目标的要求，项目监理部将按照监理规划的程序，严格实施监理目标。

在监理过程中严格执行监理纪律，按照国家优质工程标准的要求进行监理过程控制；并全面贯彻监理实施细则，认真执行国家电力行业的规程、规范和质量标准、把质量管理、检查验收作为搞好本工程质量工作的重点。

对施工质量及外观工艺进行严格的监督检查，发现问题及时解决，提出建议,促进提高，在施工过程中，做到事前控制、事中控制、事后严格把关，使本工程质量和安全文明施工始中处于有效监控中。

二、工程质量控制1.开工前对施工单位提交的《汽机专业施工组织设计》提出监理意见，参与施工图交底，组织、主持施工图会审，对施工作业指导书、单位工程开工报告进行了审查、审批。

2.在施工中使用的设备、材料、外购件、工量器具等的质量证明书、产品合格证及技术文件经监理和业主确认后方可使用。

3. 于2009年6月1日1#汽机台板就位汽轮发电机基础沉降已趋稳定，安装中不会导致汽轮机的中心、水平和杨度发生变化。

兰考瑞华环保电力有限公司兰考秸秆热电项目（2×12MW）机组工程1#、2#汽轮机扣盖前质量监督检查汇报材料河南卓越工程管理有限公司兰考秸秆热电项目监理部2013年01月15日兰考瑞华环保电力有限公司兰考秸秆热电（2×12MW）工程1#、2#汽轮机扣盖前质量监督检查监理工作汇报各位领导、各位专家：我代表河南卓越工程管理有限公司兰考秸秆热电项目监理部，对各位的领导、专家表示热烈的欢迎和感谢，并向你汇报兰考1#、2#机组扣盖前的监理工作。

我们河南卓越工程管理有限公司是受业主的委托，承担兰考瑞华环保电力2*12MW工程安装项目的全过程监理，根据公司监理大纲，先后编制了监理规划和监理细则。

监理部全体人员认真贯彻执行我公司：“公正从业、尽职尽责、持续改进服务、满足客户要求”的质量方针，和“完全履行监理合同，杜绝监理质量事故”的质量目标，以及“百年大计、质量第一”的思想进行监理的。

我们本着事前预控制，事中监督控制，事后严格检验的原则，事前对图纸和有关国家法规、规范进行了进一步地熟悉、吃透；先后对使用的工器具进行了检验，检测工具均有合格证标签，都在有效期内；为保证质量，对时间长的旧工具全部进行了更换；先后几次对下一步施工工序将出现或将影响施工质量的现象进行了预先提示，有效地避免了问题的产生，保证了机组关键施工项目的准确性。

事中对安装单位安装的质量随时进行巡视检查、抽查，一切以优良标准督促施工；在二、三级检验的基础上我们进行了全过程质量监督，发现影响质量的问题，立即会同安装、质检人员以及技术人员共同研究解决，确保质量达到优良标准。

在事后检验工作中，按国家标准和厂家的要求及《验评》认真验收，对一般项目和主要项目都一丝不苟，严格进行了检验。

重点控制在汽机基础、轴承检修、滑销系统、机组轴系中心和通流间隙以及低压汽缸与排汽装置的联接等，关键工序要求必须保证优质施工。

截止2013年01月12日，汽轮机本体安装共验收分项工程24项，所有安装验收项目均一次通过,合格品率100%。
