2013级土木工程制图试题

12013年4月高等教育自学考试全国统一命题考试工程制图试题课程代码：02151本试卷满分100分，考试时间150分钟考生答题注意事项：1. 本卷所有试卷必须在答题卡上作答。

答在试卷和草稿纸上的无效。

2. 第一部分为选择题。

必须对应试卷上的题号使用2B 铅笔将“答题卡”的相应代码涂黑。

3. 第二部分为非选择题。

必须注明大、小题号，使用0.5毫米黑色字迹笔作答。

4. 合理安排答题空间，超出答题区域无效。

一、点线面作图题（保留作图线）（本大题共两小题，其中第1小题6分、第2小题4分，共10分）1．过E 点作一直线EF,EF 应与交叉两直线AB 和CD 都相交。

2．作出所示立体表面上A ，B 两点的侧面投影。

2二、截交线作图题（10分）3．已知立体的主视图，画出俯视图和左视图中截交线及缺漏轮廓线的投影。

三、相贯线作图题（10分）4．已知立体的主视图，补画俯视图和左视图中相贯线及缺漏轮廓线的投影。

3四、组合体作图题（本大题共两小题，其中第5小题6分，第6小题12分，共18分）5．已知立体的主视图和俯视图，画全左视图。

6．已知立体的主视图和左视图，画出俯视图（虚线不能省略）。

4五、组合体尺寸标注题（12分）7．标注组合体的尺寸，尺寸数值按1:1在图中量取后取整数。

六、轴测图作图题（5分）8．根据给定的三视图，画全立体的正等轴测图。

5七、视图、剖视作图题（12分）9．根据给出物体的主视图和A 向视图，在中间空白线框内将主视图画成B-B 半剖视图（小孔做局部剖）。

6八、剖面图作图题（5分）10．根据给定的主视图和左视图，在指定位置画出A-A 剖面图。

7九、标准件和常用件作图题（8分）11．补画螺栓连接主视图、俯视图中缺漏的线。

8十、读零件图题（本大题共五小题，每小题2分，共10分）看懂轴零件图（见10页的零件图），回答下列问题：12．该零件的主视图选择符合______位置原则，采用了______剖视。

13．该零件图视图中有______个剖面图，有2个图名分别为I 和II 的______图。

甘肃建筑职业技术学院2013/2014学年度第一学期《铁道工程制图》考试卷（C卷）一、选择题（每题1分，共10分，对者打“√”，错者打“×”）1. 下图A点到W面的距离是：（）(A) a'a x (B) a'a z(C) aa x (D) a"a yw2.在下图中：（）(A) C点在正垂线AB上 (B) C点不在正垂线AB上(C) C点在侧平线AB上 (D) C点不在侧平线AB上3.下图所示AB、CD两直线的相对几何关系是：（）(A) 平行 (B) 相交(C) 相交垂直 (D) 交错4. 下图所示AB、CD两直线的相对几何关系是：（）(A) 平行(B) 相交(C) 相交垂直(D) 交错5. 在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：（）(A) 平行于a'b' (B) 垂直于a'b'(C) 平行于ab (D) 垂直于ab6. 下图所示P、Q两平面的相对几何关系是：（）(A) 平行(B) 垂直(C) 相交(D) 不确定7. 下图所示AB直线与三角形CDE平面的相对几何关系是：（）(A) AB在三角形CDE内(B) AB与三角形CDE相交不垂直(C) AB与三角形CDE垂直(D) AB与三角形CDE平行8. 下图所示六棱锥被正垂面P所截，其截交线的形状是：（）(A) 三角形 (B) 五边形 (C) 六边形 (D) 七边形9. 已知圆锥表面一点M的正面投影m'，补画其水平投影m的正确作图方法是：（）(A) A (B) B (C) C (D) D10.下图为截切后正四棱锥的投影，正确的水平投影是：（）(A) A (B) B (C) C (D) D11. 下图为球面被两个正垂面切割，其切口的空间形状是：（）(A) 椭圆曲线与椭圆曲线的组合 (B) 椭圆曲线与双曲线的组合(C) 圆曲线与圆曲线的组合 (D) 矩形与椭圆曲线的组合12. 下图所示组合体，正确的左侧立面图是：（）(A) A (B) B (C) C (D) D13. 下图所示组合体，正确的1-1断面图是：（）(A) A (B) B (C) C (D) D二、组合体（共3小题，每小题10分，共30分）1.求棱柱被侧垂面切割后的正面投影。

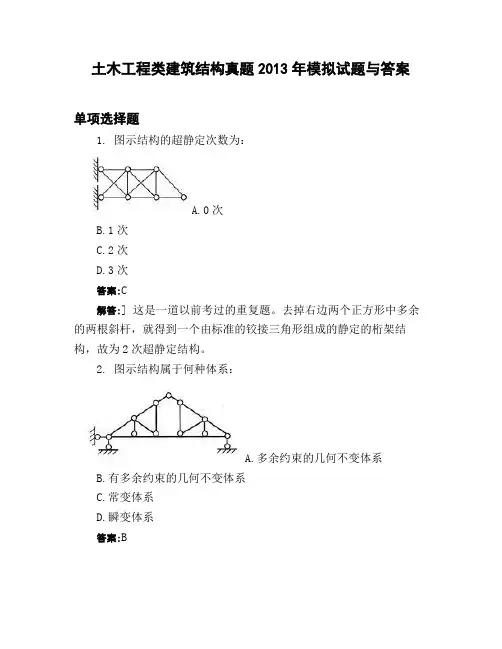

土木工程类建筑结构真题2013年模拟试题与答案单项选择题1. 图示结构的超静定次数为：A.0次B.1次C.2次D.3次答案：C解答：] 这是一道以前考过的重复题。

去掉右边两个正方形中多余的两根斜杆，就得到一个由标准的铰接三角形组成的静定的桁架结构，故为2次超静定结构。

2. 图示结构属于何种体系：A.多余约束的几何不变体系B.有多余约束的几何不变体系C.常变体系D.瞬变体系答案：B解答：] 这也是一道以前考过的重复题。

去掉中间两根多余的斜杆，就得一个简支梁，增加5个二元体，是一个静定的结构，故为2次超静定结构，即是有多余约束的几何不变体系。

3. 图示体系的几何组成为：A.几何可变体系B.无多余约束的几何不变体系C.有1个多余约束的几何不变体系D.有2个多余约束的几何不变体系答案：A解答：] 如图所示，去掉一个二元体1，显然A、B、C、D就是一个典型的四铰结构连接四个刚片，尽管上边两个正方形中有两个多余约束，整体来说仍然是属于几何可变体系。

4. 图示桁架在外力P作用下的零杆数为：A.2根B.3根C.4根D.5根答案：D解答：] 首先取桁架整体进行受力分析，如图所示，这是一个力偶系平衡，由∑M=0可知：然后，根据三杆节点(三力节点)的零杆判别法，由A、B、C三点可知，杆1、2、3为零杆。

最后，根据对称性和反对称性的规律，这是一个对称结构，受反对称荷载作用，内力均是反对称的，在对称轴上对称的内力为零，故杆4、杆5亦为零杆。

这个特点也可以通过截面法得到验证。

所以有5根零杆，答案是D。

顺便说一下，去掉零杆3之后，K形节点的两根斜杆是反对称的内力，在本题反对称荷载作用下不是零杆。

5. 图示结构在外力P作用下的零杆数为：A.零杆B.1根C.2根D.3根答案：D解答：] 首先取桁架整体进行受力分析，由于结构对称、荷载对称，则支座反力是对称的，左右两支座反力都是P力向上。

然后从中间截升，用截面法求斜杆内力F1，如图所示。

土木工程制图试题及答案一、选择题（每题2分，共20分）1. 下列关于土木工程制图的说法，不正确的是：a) 土木工程制图是一种用来描述和表示工程设计方案的图形语言b) 土木工程制图可以包括平面图、剖面图、立面图等不同类型的图纸c) 土木工程制图只用于施工图阶段，不涉及设计和规划阶段d) 土木工程制图通常使用专业的绘图软件进行制作和编辑2. 在土木工程制图中，以下哪种线型常用于表示道路中心线？a) 实线b) 虚线c) 破折线d) 红色线3. 土木工程制图中的“坡度”是指：a) 道路的坡度b) 水平线与斜线之间的夹角c) 土地的坡度d) 强度与坚固度之间的关系4. 下列关于土木工程剖面图的说法，错误的是：a) 土木工程剖面图通常用于展示和说明地形和地面高程的变化b) 土木工程剖面图由平面图投影而成，展示了某一方向上的截面信息c) 土木工程剖面图可以帮助工程师分析和解决在不同地形条件下的设计问题d) 土木工程剖面图只包括水平方向的信息，不包括垂直方向的信息5. 土木工程设计中常用的CAD软件是指：a) 计算机辅助设计软件b) 基于云端的设计软件c) 能够进行三维建模的设计软件d) 能够进行结构分析和模拟的设计软件6. 在土木工程制图中，图纸比例的选择原则是：a) 越大越好，以便细节更清晰b) 越小越好，以便整个项目能够在一张图纸上显示完整c) 根据实际需求选择，既满足细节展示又不至于图纸过大过长d) 随意选择，不需要考虑图纸的比例7. 土木工程制图中，下列哪种图纸常用于表示建筑物的外观和细节？a) 平面图b) 剖面图c) 立面图d) 布置图8. 土木工程制图中，下列关于符号的说法，错误的是：a) 符号是用来代表物体、设备或者特定情况的图形b) 符号可以简化图纸，使信息更加清晰易读c) 符号的使用在不同的国家和地区可能存在差异d) 符号只在设计和规划阶段使用，不需要在施工图和施工过程中使用9. 在土木工程制图中，下列哪个单位用于表示比例尺的电子数据？a) mmb) mc) cmd) %10. 下列关于土木工程制图的图例，不正确的是：a) 图例是用来解释和说明图纸上的符号、颜色和线型使用的说明文字和图形b) 图例一般位于图纸的右上角或者右下角c) 图例中应标明比例尺和图纸规格d) 图例可标明设计人员的信息，如姓名和联系方式二、简答题（每题5分，共30分）1. 请简要说明土木工程平面图、立面图和剖面图的基本特点和用途。

绝密★考试结束前全国2013年7月高等教育自学考试土木工程制图试题课程代码：02386请考生按规定用笔将所有试题的答案涂、写在答题纸上。

选择题部分注意事项：1. 答题前，考生务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。

2. 每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

不能答在试题卷上。

一、单项选择题（本大题共5小题，每小题1分，共5分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。

错涂、多涂或未涂均无分。

1．点A的坐标为（5，10，15），该点到V面、H面的距离分别是A．5、10 B．10、15C．15、5 D．5、152．在建筑施工图中，图例表示A．普通砖B．钢筋混凝土C．混凝土D．金属3．在楼梯详图中，280×9＝2520中的280、9、2520分别表示A．一个楼梯段的长度、9个台阶、楼梯间的进深B．一个楼梯段的长度、10个台阶、楼梯间的进深C．一个楼梯踏步的宽度、9个台阶、一个楼梯段的长度D．一个楼梯踏步的宽度、10个台阶、一个楼梯段的水平投影长度4．钢筋混凝土构件中，表示A．直径符号B．钢筋弯钩C．受力钢筋D．一级钢筋5．圆锥截交线的侧面投影为非选择题部分注意事项：用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。

二、填空题（本大题共5小题，每小题1分，共5分）6．标高投影中，平面立体的等高线是高程相等的______。

7．______是由一条直母线沿着两条交叉直线移动并始终平行于一个导平面所形成的曲面。

8．尺寸线应与被注长度______。

9．承受构件内拉、压应力的钢筋称为______。

10．绘图软件中绘制样条曲线时，键盘命令为______。

三、判定两直线的相对位置（平行、相交、交叉、垂直）。

(本大题共4小题，每小题1分，共4分)11．______ 12．______ 13．______ 14．______浙02386# 土木工程制图试题 第3页（共8页）四、水平线AB 的β=30°，且B 在A 的右后方，求ab 。

13年秋吉大《土木工程制图》在线作业一一、单选题（共10道试题，共40分。

）V1. 建筑平面图中被剖切到得墙体用（）表示A. 粗实线.细实线.中实线二D.虚线满分：4分2. 制图国家标准规定，图样中书写数字或字母的字型有.字宽不同C.笔画粗细不同D.倾斜角度不同满分：4分3. 在斜二等轴测图中，取两个轴的轴向伸缩系数为满分：4分4.标高符号的线型为（）A. 细实线.粗实线满分：4分.细点画线.折线A 型和B 型两种，其区别是（） 时，另一个轴的轴向伸缩系数为（） C. 0.82.字体大小不同.0.5.0.6.1.225.在斜二等轴测图中，取轴间角X101Z1为90度时，Y101Z1和X101Y1两个轴轴间角为（）A. 120 度、150度B. 135 度、 135度C. 100 度、 170度D. 135 度、45度满分：4分6.详图符号圆的直径为（）mmA. 6.14.10满分：4分7. 相邻两轴测轴之间的夹角称为（）A. 夹角.两面角.轴间角D.倾斜角满分：4分8. 斜二轴测图0Y轴的轴向伸缩系数取成0.5或0.75或其他的非1值，通常采用（）的0Y 轴轴向伸缩系数。

A. 0.5.0.6.0.82.1.22满分：4分9. 为作图方便，一般取p=r=1，q=0.5作为正二测的（）A.系数B. 变形系数匚卜简化轴向变形系数D.轴向变形系数满分：4分10. 国家标准规定，汉字系列为1.8、2.5、3.5、5、7、10、满分：4分二、多选题（共5道试题，共20分。

）V1. AUTOCAD的层不可以删除的是（）"A. 0 层C. 有对象的层D. 定义点图层满分：4分2. 使用AutoCAD 设计中心（）‘ A.浏览不同图形源，从图形文件到网页上的符号库|7B. 将图形文件从控制面板拖放到绘图区域中即可打开图形2 一一C. 创建指常用图形文件夹和In ternet地址的快捷方式满分：4分3. AutoCAD哪些指令可查询多段线、线、圆、弧的长度（）A. le ngthe nB. listB. 1814、（）外部参照的图层以上都不正确|7C. dist满分：4分4. 有关矩形RECTANG 的选项，下列何者错误（）A. C?倒角B. D?倒角C. R?圆角D. F?圆角满分：4分5. 快捷键哪些是正确的（）删除构造线 满分：4分三、判断题（共10道试题，共40分。

土木工程制图试题及答案一、单项选择题（每题2分，共20分）1. 土木工程制图中，表示建筑物高度的尺寸线通常使用什么颜色？A. 蓝色B. 红色C. 绿色D. 黑色答案：D2. 在土木工程制图中，下列哪个符号代表混凝土？A. ∅B. ∑C. ∆D. ◊答案：A3. 土木工程制图中，轴线编号通常使用哪种字体？A. 宋体B. 黑体C. 楷体D. 仿宋答案：B4. 土木工程制图中，下列哪个符号用于表示墙体？A. ——B. ╋C. ┼D. ┌┐答案：A5. 在土木工程制图中，水平方向的尺寸标注应使用哪种箭头？A. ↗B. ↘C. ↙D. ↖答案：A6. 土木工程制图中，下列哪个符号用于表示门？A. MB. DC. WD. C答案：C7. 土木工程制图中，下列哪个符号用于表示窗户？A. MB. DC. WD. C答案：C8. 在土木工程制图中，下列哪个符号代表钢筋？A. ∅B. ∑C. ∆D. ◊答案：A9. 土木工程制图中，下列哪个符号用于表示楼梯？A. SB. TC. LD. R答案：A10. 在土木工程制图中，下列哪个符号用于表示梁？A. SB. TC. LD. R答案：B二、填空题（每空1分，共10分）1. 土木工程制图中，建筑物的_________（平面、立面、剖面）图是用来展示建筑物的水平方向布局。

答案：平面2. 土木工程制图中，建筑物的_________（平面、立面、剖面）图是用来展示建筑物的垂直方向布局。

答案：立面3. 土木工程制图中，建筑物的_________（平面、立面、剖面）图是用来展示建筑物的内部结构。

答案：剖面4. 在土木工程制图中，建筑物的_________（总平面、平面、立面、剖面）图是展示整个建筑群的布局。

答案：总平面5. 土木工程制图中，建筑物的_________（总平面、平面、立面、剖面）图是展示建筑物的内部结构和空间布局。

答案：平面6. 在土木工程制图中，建筑物的_________（总平面、平面、立面、剖面）图是展示建筑物的外部形状和外观特征。

《土木工程制图》题库1制图的基本知识和基本技能一、单项选择题，将正确答案填写在括号内。

1. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准答案：C2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( )A. ISOB. GBC. StandardD. ANSI答案：B3. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号答案：A4. 在字体的号数系列中，字体的号数值是其前一个号数值的：( )A. 1.2倍B. 2倍C. 3倍D. 2倍答案：B5. 图纸上的汉字必须按规定书写为长仿宋体，其字高为字宽的：( )A. 1.5倍B. 3倍C. 2倍D. 1倍答案：C6. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：C7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：B8. 位于图纸左侧内、外边框之间的长条是图纸的装订边，其大小为：( )A. 25mmB. 15mmC. 20mmD. 10mm答案：A9. 绘图比例是：( )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数答案：A10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为：A. 100B. 1000C. 50D. 20答案：B12. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线答案：A13. 粗实线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：B14. 中粗虚线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：C15. 粗线、中粗线和细线的宽度比率为：( )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:1答案：D16. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm答案：C17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm答案：C18. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外答案：C19. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线答案：D21. 绘图仪器中分规的主要作用是：( )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段答案：C22. 徒手画图草图时：( )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调答案：D2投影的基本知识23. 工程上常用的图示方法中使用最广泛的是那一种？( )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法答案：A24. 下面关于轴测投影的说法哪一个是正确的？( )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感答案：A25. 正投影法是指：( )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法答案：B26. 多面正投影法的优点是：( )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好答案：D27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质？( )A. 同素性B. 从属性C. 积聚性D. 平行性答案：D28. 下面哪一个性质不是平行投影法特有的基本性质？( )A. 平行性B. 定比性C. 相似性D. 接合性答案：C29. 平行投影法中图形的相仿性是指：( )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性答案：C30. 三面投影图在度量关系上有：( )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐答案：C31. 三面投影图中水平投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：B32. 三面投影图中正面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：C33. 三面投影图中侧面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：D3点、直线、平面的投影34. 如果A点在V投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：B35. 如果A点在H投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：C36. 如果A点在W投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：A37. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A38. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断答案：C39. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A40. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：D41. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断答案：B42. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 交错垂直答案：B43. 右图所示平面的类型是：( )A. 水平面B. 正平面C. 侧垂面D. 任意倾斜平面（一般位置平面）答案：D44. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：A45. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：B46. 右图所示平面的类型是：( )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面答案：B4轴测图1．有2个轴的轴向变形系数相等的斜轴测投影称为( )。

《土木工程制图》题库1制图的基本知识和基本技能一、单项选择题，将正确答案填写在括号内。

1. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准答案：C2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( )A. ISOB. GBC. StandardD. ANSI答案：B3. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号答案：A4. 在字体的号数系列中，字体的号数值是其前一个号数值的：( )A. 1.2倍B. 2倍C. 3倍D. 2倍答案：B5. 图纸上的汉字必须按规定书写为长仿宋体，其字高为字宽的：( )A. 1.5倍B. 3倍C. 2倍D. 1倍答案：C6. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：C7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：B8. 位于图纸左侧内、外边框之间的长条是图纸的装订边，其大小为：( )A. 25mmB. 15mmC. 20mmD. 10mm答案：A9. 绘图比例是：( )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数答案：A10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为：A. 100B. 1000C. 50D. 20答案：B12. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线答案：A13. 粗实线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：B14. 中粗虚线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：C15. 粗线、中粗线和细线的宽度比率为：( )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:1答案：D16. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm答案：C17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm答案：C18. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外答案：C19. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线答案：D21. 绘图仪器中分规的主要作用是：( )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段答案：C22. 徒手画图草图时：( )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调答案：D2投影的基本知识23. 工程上常用的图示方法中使用最广泛的是那一种？( )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法答案：A24. 下面关于轴测投影的说法哪一个是正确的？( )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感答案：A25. 正投影法是指：( )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法答案：B26. 多面正投影法的优点是：( )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好答案：D27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质？( )A. 同素性B. 从属性C. 积聚性D. 平行性答案：D28. 下面哪一个性质不是平行投影法特有的基本性质？( )A. 平行性B. 定比性C. 相似性D. 接合性答案：C29. 平行投影法中图形的相仿性是指：( )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性答案：C30. 三面投影图在度量关系上有：( )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐答案：C31. 三面投影图中水平投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：B32. 三面投影图中正面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：C33. 三面投影图中侧面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：D3点、直线、平面的投影34. 如果A点在V投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：B35. 如果A点在H投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：C36. 如果A点在W投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：A37. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A38. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断答案：C39. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A40. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：D41. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断答案：B42. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 交错垂直答案：B43. 右图所示平面的类型是：( )A. 水平面B. 正平面C. 侧垂面D. 任意倾斜平面（一般位置平面）答案：D44. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：A45. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：B46. 右图所示平面的类型是：( )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面答案：B4轴测图1．有2个轴的轴向变形系数相等的斜轴测投影称为( )。

吉林大学2012-2013学年度上学期《土木工程制图》期末考试试题 A （考试时间：90分钟）题号一二三总分分数20 20 60 得分1.图样上的尺寸由、、、组成。

2.正投影规律的三个重要关系为、、。

3.两倾斜平面相交，求交线的方法有和等。

4.如图1.4所示，直线AB 的坡度i= ，直线AB 的间距l= ，直线AB 上点C 的标高为。

5.补作出图 1.5的直线AB 的第三投影，该直线的位置名称为。

6.如图1.6所示，B 点在A 点的右方20，前方10，上方15.作出B 点的三面投影，B 点的坐标为。

7.补作出图 1.7的平面ABC 的第三投影，该平面的位置名称为。

得分评卷人一、填空（每空1分，共20分）学号专业姓名8.三面投影图为正面投影、和。

1.点的投影变化规律是什么？2.平行投影的基本性质是什么？3.投影面垂直线的投影特性是什么？4.直线的刻度、直线的坡度及平面的坡度比例尺的概念。

1.如图3.1所示，设正平线AB距V面为10，B点在A点右上方，α=30°，实长30,；铅垂线CD距W面为5，D点在C点下方，实长为20.作AB和CD的三面投影。

（6分）得分评卷人二、简答（每题5分，共20分）得分评卷人三作图（共60分）4.如图3.4所示，求作两平面的交线，并判别可见性。

（7分）2.如图3.2所示，作交叉直线AB和CD的公垂线MN，并标明两交叉直线的距离。

（6分）3.如图3.3所示，补全平面五边形ABCDE的两面投影。

（6分）5.如图3.5所示，求直线MN与平面ABC的交点K，并判别可见性。

（7分）6．如图3.6所示，已知直线DE的端点E比D高，DE=50，求d′e′。

（6分）7.如图3.7所示，求△ABC的β角和实形。

（7分）8.如图3.8所示，求平面△ABC和△BCD之间的夹角。

（7分）9.需要在标高为5的水平面上堆筑一个标高为8的梯形平台。

堆筑时，各边坡的坡度如图3.9所示，试求相邻边坡的交线和变皮与地面的交线。

土木工程制图考试试题一、单项选择题（每题2分，共20分）1. 土木工程制图中，比例尺是用来表示图纸与实际物体的尺寸比例关系，以下哪项不是比例尺的作用？A. 确定物体的尺寸B. 表示物体的大小B. 反映物体之间的相对位置D. 用于计算实际距离2. 在土木工程制图中，以下哪项不是平面图的组成部分？A. 建筑物的平面布局B. 建筑物的立面图C. 建筑物的剖面图D. 建筑物的平面尺寸和定位轴线3. 下列关于土木工程图线类型的描述，哪项是错误的？A. 粗实线用于表示主要轮廓线B. 中实线用于表示次要轮廓线C. 虚线用于表示断开的部分D. 点画线用于表示中心线4. 在土木工程图纸中，标注尺寸时，以下哪项做法是不正确的？A. 尺寸线应清晰，避免与其他图线混淆B. 尺寸数字应标注在尺寸线的上方或旁边C. 所有尺寸都应标注单位D. 尺寸数字可以标注在图线的中间5. 下列关于土木工程图纸中剖面图的描述，哪项是正确的？A. 剖面图可以显示建筑物的内部结构B. 剖面图只显示建筑物的外部轮廓C. 剖面图是建筑物的平面视图D. 剖面图是建筑物的立体视图6. 在土木工程制图中，以下哪项不是尺寸标注的基本要求？A. 尺寸应准确无误B. 尺寸线应与被标注的图线平行C. 尺寸数字应尽量标注在图线的外侧D. 尺寸数字可以任意标注，只要清晰可见7. 下列关于土木工程图纸中符号的描述，哪项是错误的？A. 符号用于简化图纸，提高制图效率B. 符号具有唯一性，不能混淆C. 符号可以随意创造，只要绘图者明白其含义D. 符号应符合相关标准和规范8. 在土木工程图纸中，以下哪项不是结构平面图的内容？A. 柱网布置B. 梁的布置C. 管道布置D. 基础布置9. 下列关于土木工程图纸中索引符号的描述，哪项是错误的？A. 索引符号用于索引详图B. 索引符号应清晰可见C. 索引符号可以用于表示不同比例的图纸D. 索引符号应标注在被索引的详图附近10. 在土木工程图纸中，以下哪项不是建筑平面图的内容？A. 墙体布置B. 门窗位置C. 楼梯位置D. 施工说明二、填空题（每空2分，共20分）11. 土木工程制图中，________是用来表示建筑物高度的一种图示方法。

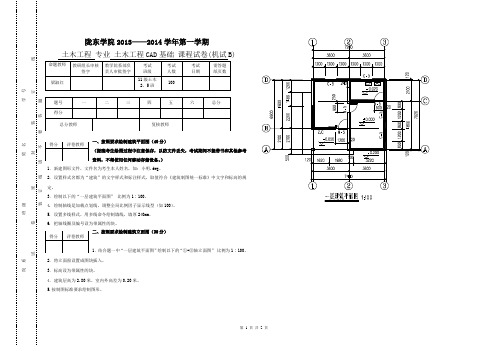

陇东学院2013——2014学年第一学期
土木工程 专业 土木工程CAD 基础 课程试卷(机试B)
一、按照要求绘制建筑平面图（40分）
（提醒考生绘图过程中注意保存，以防文件丢失，考试期间不能带书和其他参考资料，不得使用任何移动存储设备。

）
1．新建图形文件，文件名为考生本人姓名，如：小明.dwg 。

2．设置样式名都为“建筑”的文字样式和标注样式，取值符合《建筑制图统一标准》中文字和标高的规定。

3．绘制以下的“一层建筑平面图” 比例为1∶100。

4. 绘制轴线是加载点划线，调整全局比例因子显示线型（如100）。

5. 设置多线样式，用多线命令绘制墙线，墙厚240mm 。

6. 把轴线圈及编号设为带属性的块。

二、按照要求绘制建筑立面图（30分）
1．结合题一中“一层建筑平面图”绘制以下的“①-③轴立面图” 比例为1∶100。

2．将立面窗设置成图块插入。

3．标高设为带属性的块。

4．建筑层高为2.80米，室内外高差为0.20米。

5.按制图标准要求绘制图形。

试 卷 密 封 装 订 线
装 订 线 请 不 要 答 题
院 系 班 级 姓 学 号
三、绘制二维平面图(15分)
1．绘制以下二维简单平面图形，比例为1∶1。

2．线宽为中实线。

二维图形
四、按照要求整理保存图纸（15分）
1．设置图纸幅面为A3，绘制图框和标题栏，标题栏按照题目给出尺寸绘制，并填写标题栏内容，标题栏中填写考生本人姓名和所在班级。

2．将绘制的“一层建筑平面图、①—③轴立面图和二维图形”布置在A3图幅内并保存。

土木工程制图试题及答案一、选择题1. 土木工程制图中，常用的比例尺是：A. 1:10B. 1:50C. 1:100D. 1:500答案：C2. 以下哪个符号表示墙体？A. ∎B. ∆C. ○D. □答案：D3. 土木工程制图中，表示基础平面的图通常使用：A. 粗实线B. 虚线C. 点划线D. 双点划线答案：A二、简答题1. 简述土木工程制图中平面图、立面图和剖面图的区别。

平面图展示了建筑物的水平面布局，包括房间的分布和尺寸。

立面图则展示了建筑物的侧面视图，显示建筑物的高度和外观特征。

剖面图是通过建筑物的某个部位进行垂直切割，展示内部结构和材料的分布。

2. 描述土木工程制图中尺寸标注的基本原则。

尺寸标注应清晰、准确，避免混淆。

主要尺寸线应使用粗实线，辅助尺寸线使用细实线或虚线。

尺寸数字应放置在尺寸线的中点或末端，且应易于阅读。

三、计算题1. 给定一个矩形基础平面图，长为20米，宽为15米。

若在长边上每隔5米设置一个柱子，问总共需要设置多少个柱子？答案：在长边上，20米除以5米等于4个柱子，但由于是两端都要设置柱子，所以总共需要5个柱子。

2. 某建筑物的立面图显示，从地面到屋顶的高度为30米。

若按照1:100的比例尺绘制，问在图纸上的表示高度是多少厘米？答案：按照1:100的比例尺，30米在图纸上的高度为30米 *(1/100) = 0.3米，即30厘米。

四、绘图题1. 根据以下描述绘制一个简单的土木工程平面图：- 一个长方形房间，长10米，宽6米。

- 房间内有一扇门，位于长边的中间位置，门宽1米。

- 房间内有两扇窗户，分别位于短边的两端，每扇窗户宽1.5米。

答案：绘制时，首先用粗实线表示房间的四边，然后在长边的中间位置绘制一扇门，用细实线表示。

接着，在短边的两端各绘制一扇窗户，同样使用细实线。

最后，进行尺寸标注，包括房间的长、宽以及门窗的尺寸。

一、单项选择题（在每个小题四个备选答案中选出一个正确答案，填在题末的括号中）1、下列说法中，不属于平行正投影基本性质的是（）。

A．积聚性B．定比性C．平行性D．真实性2、轴测投影的投射线（）。

A．与H面平行B．与V面平行C．与W面平行D．以上都不对3、透视投影属于什么投影的一种（）。

A．平行投影B．斜投影C．中心投影D．正投影4、点的哪一个坐标等于点到W面的距离（）。

A．X B．Y C．Z D．以上都不对5、点A（30、20、10）与点B（30、20、5）在H面上的投影a与b的关系为（）。

A．a在b前B．b在a前C．a在b左D．重合6、铅垂线在H面上的投影为（）。

A．一条直线，小于实长B．一条直线，等于实长C．积聚为一点D．一条直线，大于实长7、水平线在V面上的投影与OX轴（）。

A．平行B．垂直C．相交D以上都不对8、在工程图中，图样的比例是指图形与其实物相应要素的（）A．面积之比B．体积之比C．线性之比D．大小之比9、当两空间交叉垂直直线之一平行某投影面时，则这两直线在该投影面上的投影（）。

A．平行B．相交C．垂直D．交叉10、平面内对H面的最大斜度线的水平投影与该平面内水平线的水平投影（）。

A．平行B．垂直C．相交D．以上均有可能11、下列物体中，属于平面立体的是（）。

A．圆锥B．圆柱C．球D．棱锥12、高平齐指的是正面投影和哪一个投影面投影的相等关系（）。

A．H B．V C．W D．H或W13、（）的水平投影有可能是一个有积聚性的圆。

A．圆锥B．圆柱C．球体D．A和B14、下面几种说法中，正确的是（）。

A．圆柱面上没有直线B．圆柱面上只有在平行于其轴线的方向才有直线C．在圆柱面上可以找到两条相交直线D．圆柱面上的直线的投影在H面上必定积聚为一点15、正等轴测投影图的轴间角为（）。

A．90°B．120°C．135°D．以上都不对16、（）轴测图，常用于建筑总平面布置，又称鸟瞰图。

2013土木工程师(水利水电)考试专业知识真题及答案说明：答案和解析在试卷最后第1部分：单项选择题，共68题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]A)AB)BC)CD)D2.[单选题]A)AB)BC)CD)D3.[单选题]A)AB)BC)CD)DB)BC)CD)D5.[单选题]A)AB)BC)CD)D6.[单选题]A)AB)BC)CD)D7.[单选题]A)AB)BC)C8.[单选题]A)AB)BC)CD)D9.[单选题]A)AB)BC)CD)D10.[单选题]{图}A)AB)BC)CD)D11.[单选题]A)AB)BC)CD)D12.[单选题]A)AB)BC)CD)DA)AB)BC)CD)D14.[单选题]A)AB)BC)CD)D15.[单选题]A)AB)BC)CD)D16.[单选题]A)AB)BC)C17.[单选题]A)AB)BC)CD)D18.[单选题]A)AB)BC)CD)D19.[单选题]A)AB)BC)CD)D20.[单选题]A)AD)D21.[单选题]A)AB)BC)CD)D22.[单选题]A)AB)BC)CD)D23.[单选题]B)BC)CD)D24.[单选题]A)AB)BC)CD)D25.[单选题]A)AB)BC)CD)D26.[单选题]A)AB)BC)CD)DB)BC)CD)D28.[单选题]A)AB)BC)CD)D29.[单选题]C)CD)D30.[单选题]A)AB)BC)CD)D31.[单选题]A)AB)BC)CD)D32.[单选题]A)AB)BC)CD)D33.[单选题]34.[单选题]A)AB)BC)CD)D35.[单选题]A)AB)BC)CD)D36.[单选题]A)AB)BC)CD)D37.[单选题]A)AD)D38.[单选题]A)AB)BC)CD)D39.[单选题]A)AB)BC)CD)D40.[单选题]A)AB)BC)CD)D41.[单选题]A)AB)BC)CD)D42.[单选题]A)AB)BC)CD)D43.[单选题]A)AB)BC)CD)D44.[单选题]A)AB)BC)CD)D45.[单选题]A)AB)BC)CD)D46.[单选题]A)AB)BC)CD)D47.[单选题]A)AB)BC)CD)D48.[单选题]A)AB)BC)CD)D49.[单选题]A)AB)BC)CD)D50.[单选题]A)AB)BC)CD)D51.[单选题]A)AB)BC)CD)D52.[单选题]A)AB)BC)CD)D53.[单选题]A)AB)BC)CD)D54.[单选题]A)AB)BC)CD)D55.[单选题]A)AB)BC)CD)D56.[单选题]A)AB)BC)CD)D57.[单选题]A)AB)BC)CD)D58.[单选题]A)AB)BC)CD)D59.[单选题]A)AB)BC)CD)D60.[单选题]A)AB)BC)CD)D61.[单选题]A)AB)BC)CD)D62.[单选题]A)AB)BC)CD)D63.[单选题]A)AB)BC)CD)D64.[单选题]A)AB)BC)CD)D65.[单选题]A)AB)BC)CD)D66.[单选题]A)AB)BC)CD)D67.[单选题]A)AB)BC)CD)D68.[单选题]A)AB)BC)CD)D1.答案:C 解析:2.答案:A 解析:4.答案:C 解析:5.答案:C 解析:6.答案:C 解析:7.答案:D 解析:8.答案:B 解析:解析:10.答案:A 解析:11.答案:C 解析:12.答案:A 解析:13.答案:C 解析:{图}14.答案:D 解析:15.答案:D 解析:16.答案:B 解析:17.答案:C 解析:18.答案:B 解析:19.答案:A解析:21.答案:B 解析:22.答案:D 解析:23.答案:B 解析:24.答案:C25.答案:A 解析:26.答案:A 解析:27.答案:D 解析:28.答案:A解析:{图1]29.答案:A 解析:30.答案:A 解析:31.答案:B 解析:32.答案:D 解析:33.答案:B 解析:34.答案:A 解析:35.答案:B 解析:36.答案:C 解析:37.答案:B 解析:38.答案:C 解析:39.答案:C 解析:40.答案:A 解析:41.答案:C 解析:42.答案:D 解析:43.答案:C 解析:44.答案:B 解析:45.答案:A 解析:46.答案:A 解析:47.答案:A 解析:48.答案:C 解析:49.答案:D 解析:50.答案:D 解析:51.答案:C 解析:52.答案:C 解析:53.答案:D 解析:54.答案:A 解析:55.答案:D 解析:56.答案:B解析:57.答案:B 解析:58.答案:C 解析:59.答案:A 解析:60.答案:D 解析:61.答案:C 解析:62.答案:A 解析:63.答案:A 解析:64.答案:C 解析:65.答案:B 解析:66.答案:B 解析:67.答案:A 解析:68.答案:C 解析:。

一、填空题1、图形的比例是指。

2、尺寸标注是由、、和四部分组成。

3、建筑上的三道尺寸线从内到外分别是，和，这三道尺寸线之间的间距宜等距，控制在mm；4、尺寸界线用线绘制，一般与被注长度垂直，其一端应离开图形轮廓不小于mm，另一端宜超出尺寸线mm。

45角，5、尺寸起止符号一般用斜短线绘制，其倾斜方向与尺寸界线成顺时针0长度宜为mm。

6、标高投影图是面投影图，但必须标明或者才可以确定物体的空间形状和位置。

7、除了图和图中以m为单位外，其他一律以mm为单位。

8、直线的坡度是指，直线的平距是指，他们的关系是。

9、坡度越大，平距越。

10、地形等高线的特征有，和。

11、房屋建造要经历和两个过程。

12、设计过程一般分为、和设计三个阶段。

13、建筑从大方向分可以分为和。

14、建筑物按使用功能的不同可分为、和。

15、民用建筑按其使用性质可分为和。

16、房屋的主要组成包括、、、、和。

17、在建筑物的组成中，其中起承重作用的部分称为，起维护及装饰作用的部分称为。

18、房屋工程图按专业不同，可分为、和。

19、定位轴线是用来。

20、定位轴线端部的圆直径为mm，圆内自左向右用编写，竖向自下而上用编写，但字母为避免混淆，不得采用。

21、我国的绝对高程是以为基准。

22、索引符号是由直径为mm的圆和水平直径组成，而详图符号是由直径为mm的圆和水平直径组成。

23、在第三张图纸上索引第2个详图，详图在第8张图纸上，则详图符号为，索引符号为。

24、详图编号为3，在本张图纸上，则详图符号为，索引符号为。

25、在○3与○4轴之间增加的第1根附加定位轴线为，在○1轴之前增加的第2根附加定位轴线为。

26、建筑总平面图常用的比例有等。

27、总平面图中，新建房屋的可见轮廓用线绘制，计划新建的建筑物用线绘制、已经建成的建筑物用线绘制，将要拆除的用线绘制。

28、总平面图上应画出或表示建筑物的朝向和该地区常年风向频率。

29、平面图、立面图和剖面图的常用比例为。

土木工程识图试卷库7套一、填空题（每空0.5分，共10分）1、点A在V面上的投影用 ____ 表示。

2、对一般位置直线，用面投影即可直观地判断点是否在直线上。

3、侧平线在面投影反映实长。

4、形成投影的三要素为：、和。

5、按投射线不同，可把投影分为投影、投影6、三面投影图最基本的投影规律、、。

7、组合体的组合形式、和三种。

8、工程图中的汉字应写成。

9、图样中的尺寸标注包括、、和四要素。

10、点A坐标为（20，10，30),则该点到H投影面的距离为。

二、单项选择题（每题1分，共10分。

每题备选项中，只有唯一一个选项符合题意）1、选择正确的三面投影（）。

2、根据三面投影图，选择正确的实体图（）。

3、下列圆弧尺寸的标注方法正确的是（）。

4、图示断面的正确画法是（）。

5、三面正投影图中平面图反映形体的（）。

A.长度和宽度B.长度和高度C.宽度和高度D.空间角度6、三面正投影体系在展开时，规定（）。

A.H面保持不动B. V面保持不动C.W面保持不动D. H面、V面保持不动7、空间点A到（）的距离等于空间点A的X坐标。

A.H面B.V面C.W面D.轴测投影面8、水平面在（）上的投影反映实形。

A.H面B.V面C.W面D.轴测投影面9、图样上尺寸数字代表的是（）。

A.图样上线段的长度B.物体的实际大小C.随比例变化的尺寸D.图线乘比例的长度10、绘图铅笔有软硬之分，下列铅笔最硬的是（）。

A.HB.BC.2HD.2B三、简答题（每题5分，共15分）1、已知A、B两点的x、y、z三个坐标，请问如何判定两点的相对位置。

（即上下、左右、前后）2、如何判断两直线是否相交？3、投影面垂直线的投影有哪些特性？四、作图题（第1、2、3、5、6每题各10分，第4题15分，共65分）1、作圆内接正五边形，要求顶点在下方（要求保留作图痕迹）。

2、补全第三面投影,并判断各平面的空间位置（要求保留作图痕迹）。

______________面 ______________面3、已知点线的两面投影，补画点线的第三面投影（要求保留作图痕迹）。
