气提式旋流沉砂池除砂机技术说明(XLC-2130)

XL系列井口旋流除砂器使用说明书安徽华东石油装备有限责任公司厂址：安徽省宿州市金海大道8号电话：目录1、井口旋流除砂器的工作原理---------------------------------- -12、井口旋流除砂器的技术参数---------------------------------- -13、井口旋流除砂器分离组件的选用推荐------------ ------------- -24、井口旋流除砂器的连接示意图-------------- ----------------- -25、井口旋流除砂器的操作规范-------------- ------------------- -26、井口除砂器配套清单---------------------------------------- -37、附图一、井口旋流除砂器安装视图---------------------------- -4XL系列井口旋流除砂器使用说明书一、井口旋流除砂器的工作原理井口细粉砂旋流除砂器是依据细粉砂的特点，吸纳了本公司反射式除砂器的优点而开发的全新结构的专门针对细、粉砂的井口除砂器。

其工作原理是：强制改变携砂流体的流向由直线形式转变为螺旋形式，使流体产生旋转流场，在离心力及重力的联合作用下，使相对密度较大的砂粒被分离进入沉沙口袋。

从而达到砂粒与油气水自动分离的目的。

二、井口旋流除砂器的技术参数三、井口旋流除砂器分离组件的选用推荐-井口旋流除砂器具有比较宽泛的适应范围，凡是直径不大于2毫米的砂粒理论上都可以清除。

但是井口细粉砂除砂器的处理效果（主要是指除净率）与所在井的压力、压差、流速、流体特性等参数直接相关。

只有依据不同井的具体参数范围选定合适的分离组件才能达到比较满意的效果。

井口旋流除砂器我们设计了20、25、30、35共四种当量通径规格的分离组件供您选择。

如果您有特殊需要，本公司也可以为您设计特殊当量通径规格的分离组件。

旋流除砂器说明书一：概述新乡市嘉航过滤设备有限公司是致力于流体过滤设备研究、生产、销售的企业，位于著名的百泉风景区，厂区占地10000m2，厂房建筑面积6000m2，现有员工120人，其中大专学历占70%以上，拥有一批高素质的高，中级工程师团队和管理团队，公司工作流程全部实现了IT化。

我公司推行全面质量管理，并获得ISO9001质量体系认证，有完善的服务体系，为各界用户提供优质的售前、售中、售后服务。

产品出口到土耳其、印度尼西亚、伊郎、韩国等国家，赢得了国内外用户的普遍赞誉。

旋流除砂器是我公司根据国外技术，自行设计制作的系列产品，通过各类试验，其产品性能与通用结构的水力旋流器相比，在同等旋流器直径、进料流量与压力降的情况下，处理液料的分离粒度可降低1.2倍左右。

本产品结构简单、易于安装和操作、体积小、处理能力大、占地面积小、设备维护及更换方便，可广泛用于液体澄清、料浆浓缩、固体颗粒分级、液体除气以及非互溶液体的分离等。

采用一台旋流除砂器时，每台流量为2---200m3/h，分离粒度为最小可达5μm。

二、旋流除砂器工作原理原液以一定的流速按切线方向进入旋流除砂器外筒，首先在外筒内壁以一定角速度旋转向下流动，原液中颗粒受离心沉降作用，较大的颗粒沿外筒内壁旋转沉降，使原液初步净化；初净化的原液再次按切线方向进入内筒，以更高的角速度沿中间筒旋转、沉降，初净化原液中较细的颗粒得到更大的离心力作用，较细的颗粒沿中间筒内壁旋转沉降，外筒与中间筒壁颗粒汇总旋转下降，通过下部底流口将污稠液排出。

澄清的净液经导向罩形成向上的内旋流，从内筒的溢流管排出。

旋流除砂器开始工作时，原液由于急速进入的容器内，容器底部的空气便通过平衡管进入容器的上部，通过排气阀将容器内的空气排出，以使设备稳定工作。

三、高精度旋流除砂器操作说明主管网通液后，首先打开容器的排气阀，原液进入容器内，当容器内的空气由排气阀排尽后，关闭排气阀，原液中的颗粒杂质经二次分离后，净水经溢流管上部弯管输送到使用场所。

除砂机技术说明1.旋流沉砂池除砂机的结构旋流沉砂池除砂机的由搅拌器、提砂器和砂水分离器三个部分组成，这三个部分均固定在圆形沉砂池上，相互位置固定不变，通过管道将三个部分连成一个整体，各自发挥功能，共同完成除砂工作，任一部分出现故障或功能不完善都将影响除砂效果。

搅拌器的功能是增加进人沉砂池中污水的回转速度，从而加大污水中砂粒的离心力，将砂子快速甩到池壁上，通过砂粒的自重延池壁和锥形池底汇集到集砂井中。

提砂器的功能是利用一定压力的清水（自来水）将安装在集砂井底部的提砂头四周的砂粒进行清洗，并在提砂头内部形成砂水旋转层，迫使进入提砂头的低压空气沿提砂头中心的砂水管向上运动，从而将旋转层的砂水不断带出集砂井，并通过管道进入砂水分离器。

砂水分离器的功能是将砂水进行沉淀，污水从上部出口流走，砂粒由螺旋带输送到运输小车内。

2.旋流沉砂池除砂机的使用注意事项①提砂器的自来水压力不能低于0.2MPa，水压过低会造成砂粒层的板结和成块，从而堵塞气管，引起提砂不畅或不能提砂。

②定期检查输送砂水管道的堵塞或积砂情况，如果淤积严重，必须及时清理，否则甚至可能堵死管道，可采用敲击管道听声音的方法检查，敲击有泥砂淤积的管道发出的声音比敲击通畅的管道发出的声音要沉闷得多。

③经常检查搅拌器回转支承和内啮合齿轮的润滑情况，及时加注润滑脂，否则可能造成搅拌器的严重损坏。

④巡检时要注意搅拌器和砂水分离器的驱动装置和转动部分是否有异常的声音或振动，并检查紧固螺栓是否有松动现象。

⑤每半年在砂水分离器螺旋带转轴的填料函上加注一次油脂，同时检查螺旋带和螺旋带下耐磨橡胶垫的磨损情况，如果磨损严重也要进行更换。

⑥每年检查一次搅拌器和砂水分离器上的减速箱的润滑油情况，根据油质情况确定是否换油，并对电机轴承进行润滑。

旋流沉砂器、砂水分离器技术说明(一)供货范围本公司为该项目提供的XLC型旋流沉砂池设备为成套设备，主要包括如下：叶分离机、排砂及冲洗管路系统、砂水分离器等组成。

此外，还配套有电气控制箱及电缆等有效和安全运行所必需的附件。

（二）简述及工作原理本公司提供的XLC型旋流沉砂设备，其桨叶分离机采用4个折板浆叶、空心立轴的形式，安装于旋流沉砂池的土建平台上，旋流沉砂池是污水处理厂预处理构筑物，在污水进入初沉淀池前，除去水中较大的砂粒。

其工作原理是：进水从池的切向入流，回旋360°后（按俯视顺时针向）到达出后从排放渠道排出，利用进水的一定流速作为动力，沿圆形沉砂池的内壁作切线运动；使进水在池中形成旋流，再通过浆叶以0.7m/s外缘线速度搅拌使液体旋流和轴向涡流加速污水中砂粒沉降，使水中有机物与砂粒有效地分离，同时还利用越靠中心水流断面越小，水流速度加快，底部扫流的速度向心递增的原理，将池底的沉砂以螺旋状轨迹向中心砂斗移动。

有机物在池中心部向上升起，并随出水水流一并排出，沉砂经气提装置提升进入砂水分离器，进行砂水分离后，污水流回至格栅井内，砂粒则被外运或作其它处理。

（三）工艺流程图运（四）桨叶分离机技术参数表（四）鼓风机技术参数表（四）砂水分离器技术参数表（五）结构部件说明整套旋流除砂池设备包括桨叶分离机、排砂及冲洗管路系统、砂水分离器等组成；（1）桨叶分离机它主要由驱动装置、驱动轴及搅拌器等组成。

（2）驱动装置驱动装置采用立式齿轮减速机，启动中心转盘大齿轮回转，其回转方向与沉砂来水切线方向相同，转盘通过空心轴带动旋涡叶轮。

电机电压为三相/380V/220V、频率为50Hz，绝缘等级为F级，防护等级为IP55。

回转支承采用35铸钢，装配形式为对立装配，既控制轴向串动，又确保同心度，使叶轮运转平稳。

（3）驱动轴驱动轴材质为不锈钢，为空心立轴，采用无缝管制作而成，上端由法兰与从动轮联结，从动轮固定于回转支承上，通过齿形皮带与电机输出轴上的主动轮连接传递运动，转筒中心有固定的并与驱动轴分离的输砂管和冲砂气管、提砂气管；下端安装有叶轮，通过叶轮的旋转形成旋流，加速水中砂粒沉降。

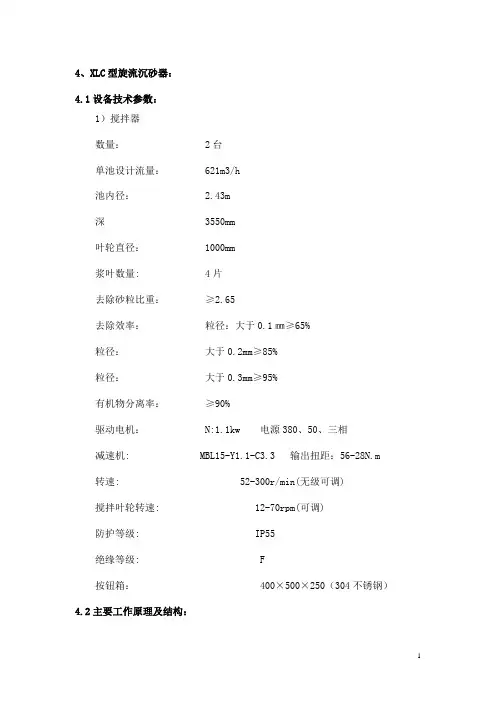

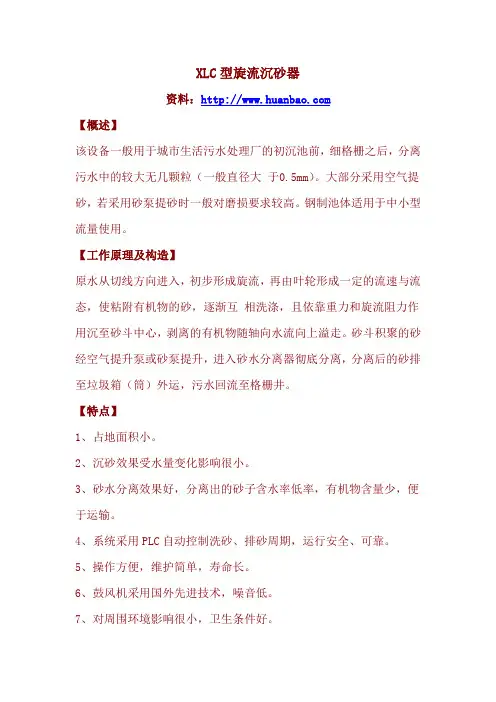

4、XLC型旋流沉砂器：4.1设备技术参数：1）搅拌器数量： 2台单池设计流量： 621m3/h池内径： 2.43m深 3550mm叶轮直径： 1000mm浆叶数量: 4片去除砂粒比重：≥2.65去除效率：粒径：大于0.1㎜≥65%粒径：大于0.2mm≥85%粒径：大于0.3mm≥95%有机物分离率：≥90%驱动电机： N:1.1kw 电源380、50、三相减速机: MBL15-Y1.1-C3.3 输出扭距：56-28N.m 转速: 52-300r/min(无级可调)搅拌叶轮转速: 12-70rpm(可调)防护等级: IP55绝缘等级: F按钮箱： 400×500×250（304不锈钢）4.2主要工作原理及结构：1）工作原理污水从切线方向进入圆形沉砂池，利用机械叶轮的旋转，加速池中的污水作螺旋运动，水中的砂粒受冲刷并在离心力与重力的作用下沿池壁下沉，而附着在砂粒上的有机物质随水漂直进入下道工序，沉入池底的砂经空气提升后进入砂水分离器，实现彻底的砂水分离，上清液回流至格栅井或沉砂池。

2）主要结构旋流沉砂池除池本体外还由搅拌吸砂机、驱动装置、搅拌机构、操作平台、吸砂系统、电控系统等部分组成。

（1）搅拌系统：a．搅拌装置的叶轮旋转时，产生的离心力，不仅使水中的砂粒沿池周及池底斜坡沉集于池底的砂门中，同时能将砂粒上粘附的有机物分离下来。

沉集于砂斗内的砂粒通过气提提升到池外，作进一步砂水分离。

b.搅拌器采用立式桨叶搅动的型式，使之成为轴向旋涡的型式。

为适应不同时期的水量水质变化，浆叶高度、宽度、角度可调。

既能造成污水中有机物与砂粒有效分离，又能利用池底涡流的向心力将沉砂旋入中心砂斗内。

c.搅拌器的传动形式采用齿轮减速电机和圆柱齿轮回转支承二级减速，减速箱内的从动齿轮带动轴承支承，将空心轴与之连接后，以悬臂的形式带动桨叶旋转。

d.减速机轴承设计有良好的润滑，工作寿命大于10000小时。

齿轮设计符合ISO标准，服务系数大于2.0。

气提式旋流沉砂池除砂机技术说明（XLC-2130）XLC-2130型气提式旋流沉砂池除砂机技术说明一、主要技术参数·型号规格：XLC-2130·污水处理量：Q=360m3/h·沉砂池直径：D=2130mm·搅拌器直径：d=1000mm·搅拌转速：V=12-20rpm（可调）·有机物分离率：≥70%·污水中砂粒去除率：≥0.1mm为65%、≥0.2mm为85%、≥0.3mm为95%·污水停留时间：30S·搅拌功率：N=0.75kw·电机防护等级：IP55·电机绝缘等级：F级·适用电源：380V、50HZ、3相·工作制：24小时/天连续运行或间歇运行选配：鼓风机：风量：1.79m2/min，风压：34.3kpa功率：2.2kw二、主要结构与工作原理沉砂池采用水平旋流模式，污水从池体的切向流入,回转270°流出池外，水体在池内的停留时间为30秒钟左右。

污水通过进水口以大于1m/s的流速切向进入池内，产生一定的旋流，在离心力和重力的作用下，砂粒沿池壁呈螺旋线加速沉降，滑入沉砂斗。

由于中心回转叶轮以12~20转/加强了旋流作用，不仅将砂粒推移至沉砂斗中，而且还可以使粘附在砂粒表面的有机物有效地分旋流沉砂池除砂机离下来，随中心上升的水流通过出水口排至池外。

沉积下来的砂粒，由鼓风机提供具有一定压力的气体，通过洗砂管路送到池底进行强制冲洗，使残留在砂粒表面中的有机物得到彻底的清除，然后通过提砂装置将砂粒输送到螺旋分砂机进行砂水分离。

1、气提装置由三叶罗茨鼓风机、排气电磁阀、洗砂电磁阀、提砂电磁阀及管路组成，三叶罗茨鼓风机安装在沉砂池的一侧，排砂管旁设有空气提升提砂管和冼砂管，在底部设有操作所需的压缩空气接头。

该装置主要功能是通过采用鼓风机注射压缩空气分配给洗砂管和提砂管，将长期停机后沉积在排砂斗里的砂粒予以冲冼松动后，将水/空气/砂混合物压往排砂直管的上方，使排砂管在工作中畅通无阻。

旋流沉砂池系统操作保护手册一、启动检查一、齿轮箱润滑⑴、假设发货时带传动齿轮箱中没有油，那么此刻应加注到正确的油位。

拆下滤油器塞堵，用推荐标号的油灌注，直到油从油位孔中流出。

让其静止一会而后装回油位塞堵和过滤器塞堵。

⑵、入呼吸阀（假设有供货）二、风机润滑假设风机供货时齿轮箱中没有润滑油，那么此刻应加注到正确的油位。

拆下上部过滤器塞堵，灌入推荐牌号品级的润滑油，直到油从油位孔中流出，静止一会，而后装回两个塞堵。

3、马达过载设定驱动头马达，风机马达的过载爱惜，设定到马达铭牌上所标的全载电流。

4、旋转方向⑴、电气安装完成，并接入供电后，点动马达检查旋向。

⑵、驱动头马达的旋转方向为从沉砂池入口到出口，也即水流将最终流动的方向，斜放的浆叶的上边在旋转时会在后边。

⑶、机马达的转向应与设备上箭头方向一致。

重要：假设利用的是机械砂泵，那么现在不可检查旋向。

马达不可启动。

泵中的机械密封设计成用泵送流体进行润滑和冷却。

如运转会当即造成机械密封的严峻损坏。

五、测试（气提泵）⑴、检查设备上所有的紧固件，确认全数都已紧固。

⑵、启动驱动头马达。

⑶、关闭水平出砂管上的球阀，启动风机。

砂堆中当即显现扰动。

⑷、打开球阀确认水进入排水池或分离器，现在气提泵就能够够工作了。

二、操作一、操作与调整⑴、设备会日夜工作，功耗超级低，尤其在大水量的情形下，缘故是由于切线进水，因此在沉砂池中本身就有旋流存在，在洗砂和抽砂进程中设备也会维持工作状态。

⑵、抽砂、洗砂频率随情形而异。

以下内容是一个总括指导，每一个用户的情形须别离处置。

正确的步序是成立在实验的基础上的，而且要对以下的步序做适当调整，直到正确的步序得出。

⑶、抽砂的频率取决于干燥天气情形下污水中的含砂量，由体会能够得出抽砂的频率。

在暴风雨期间，通常水中会含有很多的砂，因此应在高水量之间或以后当即进行抽砂。

⑷、假设装有砂水分离器，那么应在砂泵停止后使砂水分离器继续工作一段时刻，以使积存的砂排出砂水分离器。

旋流式沉砂池工作原理及控制参数1. 旋流式沉砂池简介说到旋流式沉砂池，你可能会想：“这是什么高大上的玩意儿？”其实，它就像一个大碗，专门用来把水里的脏东西分离出来，帮我们处理污水。

简单来说，这个装置就像一位聪明的分拣员，把重的、脏的东西（比如沙子、泥土）从水里“挑”出来，保证水能干干净净地流出去。

说白了，就是给水洗个澡，听起来不错吧？2. 工作原理2.1 旋流的秘密那么，旋流式沉砂池到底是怎么工作的呢？嘿，别着急，我来给你细细讲讲。

水流进沉砂池，首先要经过一个特别的入口，这个入口设计得就像个旋涡，水在这里一旋转，就开始打转了。

这种旋转的动作，可以让水里的沙子和泥土慢慢往下沉，就像一位懒洋洋的老爷爷，慢吞吞地往底下走去。

而水呢，继续在上面漂浮，心里还在想：“我可不能被这些脏东西拖下水！”2.2 沉淀过程沉砂池底部有一个排沙口，沙子沉淀到这里，就可以定期清理了。

你可以想象成一个巨大的漏斗，水在上面流，而沙子则在下面乖乖地待着，等着我们来收拾它们。

这个过程就像是在捡桃子，水走得快，而沙子却在慢慢沉淀，真是有趣得很！3. 控制参数3.1 水流速说到这里，你可能会问：“那我怎么知道怎么调节这些参数呢？”其实，调节水流速就像是在掌握一门高超的艺术。

水流速太快，沙子没时间沉下去，反而被冲走了；水流速太慢，沉淀池就会被堵得严严实实，结果就是，水还是不干净。

所以，控制水流速就像把握一把细腻的尺子，要拿捏得恰到好处。

3.2 旋流角度再来说说旋流角度。

这个角度就像是开车时的转弯，转得太急容易翻车，转得太平又没劲。

一般来说，旋流角度要设计得合理，既要保证水流的顺畅，又要让沙子能够安心地沉下来。

这就要求我们在设计时，得多考虑一下这些细节，做到心中有数，才能让整个沉砂池运行得如鱼得水。

4. 小结总的来说，旋流式沉砂池是一个既聪明又实用的装置，它通过旋流的方式，把脏东西从水里分离出来。

就像是在做一道菜，调料、火候、材料都要搭配得当，才能做出美味的佳肴。

旋流沉砂除砂器操作维护培训手册一、性能和特点旋流沉砂池主要利用机械叶轮的旋转；控制进入水流的流速与流态，使砂在离心力与重力的作用下，沿池壁呈螺旋线加速沉降，同时有机物在水流的作用下，随水流漂走。

沉入池底的砂经气提（泵提）升后，至砂水分离器中进行分离后排出，清水回流至格栅井，从而达到除砂的目的：旋流沉砂器系统，主要由搅拌机、提砂装置、砂水分离器及管道等组成。

设备结构简单，占地面积小，处理效果好，具有能耗低，运行平稳，维修方便等特点。

二、工作原理污水通过提升泵，流入沉砂池进水渠。

渠条内设有细格栅，细格栅拦截、清捞大于5mm直径的颗粒，后以0.7～1m/s的流速从切线方向进入沉砂池。

设备的运动程序为：搅拌机为常开，旋转方向应与进水旋涡方向一致。

其余松砂、提砂、砂水分离为设定程序进行。

一般提砂周期为1～2小时。

可根据污水中含砂量来调节。

三、设备使用1、搅拌机（1）试机前，检查各连接部位是否有松动现象，如发现有松动现象应及时紧固。

（2）工作人员通过油标观察减速机、齿轮箱体内的润滑油量是否符合要求。

如润滑油不足必须按要求添加同牌号的润滑油。

（3）检查放油螺塞密封状况，是否漏油，如出现润滑油渗漏现象，必须拧紧螺塞。

（4）试机时，主要观察整机运行是否平稳，噪音是否过大，如出现异常要立即停机检查，排除故障后，方可投入正常运行。

（5）投入正常运行120小时后，应将齿轮箱内润滑油全部排光，把齿轮箱内清洁干净，更换第一次润滑油，以后每６个月更换一次润滑油。

2、提砂泵（1）试机前，工作人员必须检查所有联接管道是否有松动现象，密封性是否完好。

（2）试机时，观察砂水是否能正常排出。

如果出现砂水不能排出，要检查罗茨风机叶轮转向是否正确。

如出现反转，可调整风机相序来解决。

（3）设备的所有润滑部位应加足润滑油。

（4）设备正常运行后，工作人员主要检查设备管道密封状况和设备噪音状况，如有不良状况，应停机排除，方可使用。

（5）泵与鼓风机的操作规范参见单机设备说明书。
