旋流除砂器
北京柯林沃
产品简介
旋流除砂是一种高效节能分离技术，通过简单的机械过滤可有效地将砂砾、垢、泥、石灰质等微小的固体物从循环水或非循环水系统中分离出来并排除掉。

该产品不需要任何其他能源，可直接安装在管路中间开始工作。

用于矿山、冶金、石油化工、江河湖水、地下水等水源过滤。

适用于中央空调的循环冷却水、冷冻水系统、冬季采暖循环水系统、工业冷却循环水系统或非循环水系统去除杂质。

工作原理
采用高效节能的旋流分离技术。

根据离子沉降和密度差分的原理，当水流在一定的压力下从除砂器进口切向进入设备后，在设备内高速旋流，产生离心场。

由于砂水两种固液状态密度不同，在离心力、向心浮力、液体曳力作用下，密度大的固体或杂质被甩向四周，由于设备下部为锥体结构，固体或杂质的切向转动速度随锥体半径的不断缩小而越来越快，最后沉积到设备底部并随排污排出，而密度低的液体上升，由出水口排出，该设备可有效的去除沙砾、垢、石灰质等微小固体物，从系统中分离出来并排除掉。

在一定范围和条件下，除砂器进水压力越大，除砂率越高。

性能特点
1、分离效率：75μm，>90%。

2、具有分散、洗涤作用，易于清洗、连续操作、无污染。

3、结构简单、没有运动部件、成本低、安装方便、工作可靠、效率高。

4、不仅能去除水中大部份泥沙等重物，且能去除水中腐殖质、木屑、树叶等轻软杂物。

5、操作温度不受限制，易于实现自动化，并联可增加处理能力，串联可提高出水质量。

旋流除砂机工作原理旋流除砂机是集旋流与过滤于一体的除砂设备，主要用来清除地下水和包括地下热水及其它水源中的固体颗粒与泥沙，适用于水源热泵系统、中央空调循环冷却水、冷冻水系统、冬季冷暖循环水系统、工业冷却循环水系统等。

广泛应用于化工、环保、食品、等许多工业行业，在给水处理领域实现除砂、降浊、固液分离、泥沙分离等效果显著。

旋流除沙器是利用离心分离的原理进行除沙，由于进水管安装在筒体的偏心位置，当水通过旋流除沙器进水管后，首先沿筒体的周围切线方向形成斜向下的周围流体，水流旋转着向下推移，当水流达到锥体某部位后，转而沿筒体轴心向上旋转，最后经出水管排出，杂污在流体惯性离心力和自身重力作用下，沿锥体壁面落入设备下部锥形渣斗中，锥体下部设有构件防止杂物向上泛起，当积累在渣斗中的杂物到一定程度时，只要开启手动蝶阀，杂物即可在水流作用下流出旋流除沙器。

旋流除砂机是根据离心沉降和密度差的原理，当水流在一定的压力下从除砂进水口以切向进入设备后，产生强烈的旋转运动，由于砂和水密度不同，在离心力、向心力、浮力和流体曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由设备底部的排污口排出，从而达到除砂的目的。

当水流在一定的压力下从除砂器进水口以切向进入设备后，产生强烈的旋转运动，由于砂和水密度不同，在离心力、向心力、浮力和流体曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由设备底部的排污口排出，从而达到除砂的目的，具有除砂率高，节省安装空间，对个别微小固体的漏捕率低，工作状态稳定等优点。

旋流除砂机的除砂功能是根据离心沉降和密度差的原理进行工作的，当水流在一定的压力下从除砂进水口以切向进入设备后，产生强烈的旋转运动，由于砂和水密度不同，在离心力、向心力、浮力和流体曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由设备底部的排污口排出，从而达到除砂的目的。

在一定范围和条件下，除砂器进水压力越大，除砂率越高，并可多台并联使用。

旋流除砂器概述我公司研制的RDXS型旋流除污器，由于具有除污效率高，清污方便，取消以往除污器前后阀门多及旁通管，该设备具有阻力小且恒定不变等优点，已经被列入国家《城市供热手册》和吉林省标准《水暖设计技术统一措施》。

对旋流除污器的优点给予了充分的肯定。

RDXS型旋流除污器力图尽善尽美，较以往过滤式除污器在结构、性能上有较大幅度的改进，解决了新建热网在运行初期往往污物很多，并且成分复杂的难题。

如一般除污器对容重较大的污物有效，当污物容重较小时，像树叶、纸屑、木块等还不够理想。

RDXS型旋流除污器在解决容重较小污物方面有大幅度改进。

改进后的旋流除污器消除了客户对除污器性能的所有疑虑。

性能参数及型号标注由于RDXS型除污器的先进基本机理和结构，使其分割粒径(除污效率为50％的粒径)为0．07毫米，当粒径为0．3毫米时，其除污率可达98％。

具有设备运行时方便清污的优点。

考虑到除污器的安装，DHX型旋流除污器的进水管中心线和检查口中心线的夹角由用户自定，如用户无要求按下图制作，并分左旋和右旋，(面对检查孔，顺时针为左旋；逆时针为右旋。

)RDXS型旋流除污器参数型号标记方法：公称直径DN300mm，工作压力PN1．0Mpa，左旋，焊接连接。

选用及操作选用时可直接选用和所接管道相同的公称直径。

DN≤250的DHX型旋流除污器可直接置于水泥地面上，或者直接置于200毫米厚的混凝土的地面上，RDXS型旋流除污器都可视为一个管道活动支架。

由于滤管被悬浮物所堵只是发生在系统运行初期，而主要污物是由排污阀排出，故使用RDXS型旋流除污器不必设旁通管。

由于滤管需清理的原因，进出水口排污口应设置闸阀，排污阀所在排污管的出口应设在安全处。

当除污器的前后压力差较大时，应停泵清理滤管。

如果新建热网运行15天后无悬浮物堵塞或最后一次清理管15天后无悬浮物堵塞，RDXS型旋流除污器进入正常工作状态，定期排污即可。

结构尺寸图所示的RDXS型旋流除污器，除滤管外，其余均为碳钢材料。

井口旋流除砂器使用说明书
_L系列安徽华东石油装备有限责任公司厂址：安徽省宿州市金海大道XX：目录
1、井口旋流除砂器的工作原理
13、井口旋流除砂器别离组件的选用推荐
5、井口旋流除砂器的操作标准
7、附图
一、井口旋流除砂器安装视图_L_L压力10000PS()15000PS()压力额定工作温度P(2982C)产品标准等级PSL3PSL3进口连接形式2NUP出口连接形式2NUP公称通径DN65DN65介质油水气油水气产品性能等级EEEE执行标准AP6A19版可选别离组件当量通
5、30、35
5、30、3
三、井口旋流除砂器别离组件的选用推荐4密封垫环B_1541件0Cr18N95高压接头组件2套6防震咼压压力表100MPa2块7超咼压针阀1000OPS2件8三通主体1件AP75KEE9别离器总成1套10出口法兰1件AP75KEE11双头螺栓M22_3_1624件ASTM12辅助支撑组件01套A193193M13沉沙口袋1件AP75KEE14手动平板阀PFFA65P4件AP75KEE1627直8角弯NUP双公管线2件AP75KEE18沉砂桶1套g400_300图一井口旋流除砂器的连接示意图。

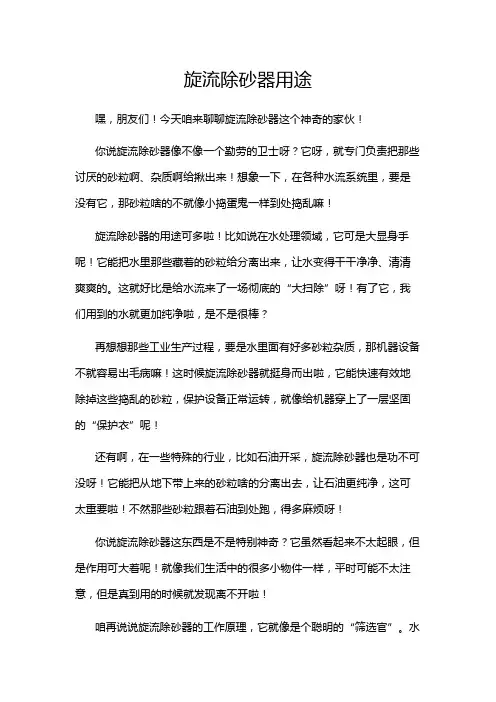

旋流除砂器用途嘿，朋友们！今天咱来聊聊旋流除砂器这个神奇的家伙！你说旋流除砂器像不像一个勤劳的卫士呀？它呀，就专门负责把那些讨厌的砂粒啊、杂质啊给揪出来！想象一下，在各种水流系统里，要是没有它，那砂粒啥的不就像小捣蛋鬼一样到处捣乱嘛！旋流除砂器的用途可多啦！比如说在水处理领域，它可是大显身手呢！它能把水里那些藏着的砂粒给分离出来，让水变得干干净净、清清爽爽的。
