变压器同极性端

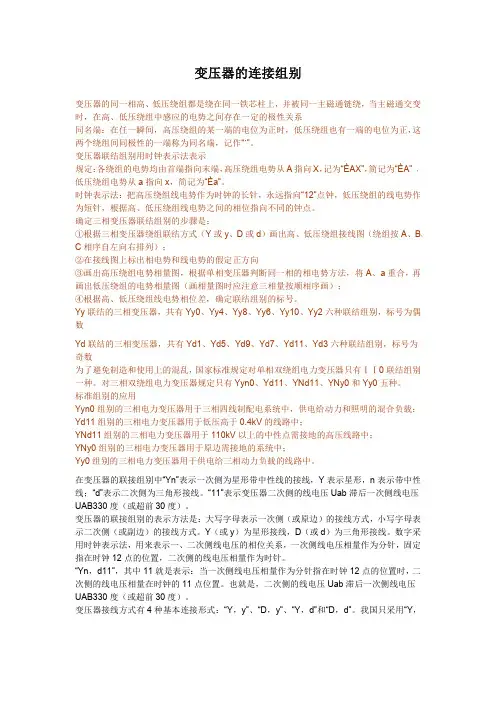

变压器的连接组别变压器的同一相高、低压绕组都是绕在同一铁芯柱上，并被同一主磁通链绕，当主磁通交变时，在高、低压绕组中感应的电势之间存在一定的极性关系同名端：在任一瞬间，高压绕组的某一端的电位为正时，低压绕组也有一端的电位为正，这两个绕组间同极性的一端称为同名端，记作“˙”。

变压器联结组别用时钟表示法表示规定：各绕组的电势均由首端指向末端，高压绕组电势从A指向X，记为“ÈAX”，简记为“ÈA”，低压绕组电势从a指向x，简记为“Èa”。

时钟表示法：把高压绕组线电势作为时钟的长针，永远指向“12”点钟，低压绕组的线电势作为短针，根据高、低压绕组线电势之间的相位指向不同的钟点。

确定三相变压器联结组别的步骤是：①根据三相变压器绕组联结方式（Y或y、D或d）画出高、低压绕组接线图（绕组按A、B、C相序自左向右排列）；②在接线图上标出相电势和线电势的假定正方向③画出高压绕组电势相量图，根据单相变压器判断同一相的相电势方法，将A、a重合，再画出低压绕组的电势相量图（画相量图时应注意三相量按顺相序画）；④根据高、低压绕组线电势相位差，确定联结组别的标号。

Yy联结的三相变压器，共有Yy0、Yy4、Yy8、Yy6、Yy10、Yy2六种联结组别，标号为偶数Yd联结的三相变压器，共有Yd1、Yd5、Yd9、Yd7、Yd11、Yd3六种联结组别，标号为奇数为了避免制造和使用上的混乱，国家标准规定对单相双绕组电力变压器只有ⅠⅠ0联结组别一种。

对三相双绕组电力变压器规定只有Yyn0、Yd11、YNd11、YNy0和Yy0五种。

标准组别的应用Yyn0组别的三相电力变压器用于三相四线制配电系统中，供电给动力和照明的混合负载；Yd11组别的三相电力变压器用于低压高于0.4kV的线路中；YNd11组别的三相电力变压器用于110kV以上的中性点需接地的高压线路中；YNy0组别的三相电力变压器用于原边需接地的系统中；Yy0组别的三相电力变压器用于供电给三相动力负载的线路中。

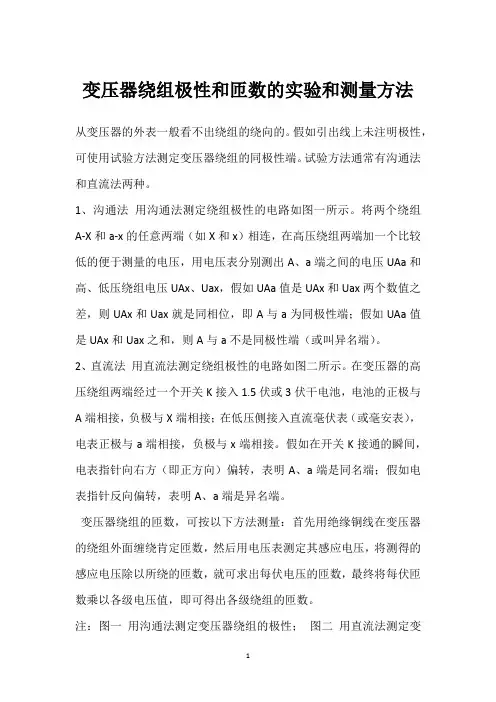

变压器绕组极性和匝数的实验和测量方法
从变压器的外表一般看不出绕组的绕向的。

假如引出线上未注明极性，可使用试验方法测定变压器绕组的同极性端。

试验方法通常有沟通法和直流法两种。

1、沟通法用沟通法测定绕组极性的电路如图一所示。

将两个绕组A-X和a-x的任意两端（如X和x）相连，在高压绕组两端加一个比较低的便于测量的电压，用电压表分别测出A、a端之间的电压UAa和高、低压绕组电压UAx、Uax，假如UAa值是UAx和Uax两个数值之差，则UAx和Uax就是同相位，即A与a为同极性端；假如UAa值是UAx和Uax之和，则A与a不是同极性端（或叫异名端）。

2、直流法用直流法测定绕组极性的电路如图二所示。

在变压器的高压绕组两端经过一个开关K接入1.5伏或3伏干电池，电池的正极与A端相接，负极与X端相接；在低压侧接入直流毫伏表（或毫安表），电表正极与a端相接，负极与x端相接。

假如在开关K接通的瞬间，电表指针向右方（即正方向）偏转，表明A、a端是同名端；假如电表指针反向偏转，表明A、a端是异名端。

变压器绕组的匝数，可按以下方法测量：首先用绝缘铜线在变压器的绕组外面缠绕肯定匝数，然后用电压表测定其感应电压，将测得的感应电压除以所绕的匝数，就可求出每伏电压的匝数，最终将每伏匝数乘以各级电压值，即可得出各级绕组的匝数。

注：图一用沟通法测定变压器绕组的极性；图二用直流法测定变
压器绕组的极性。

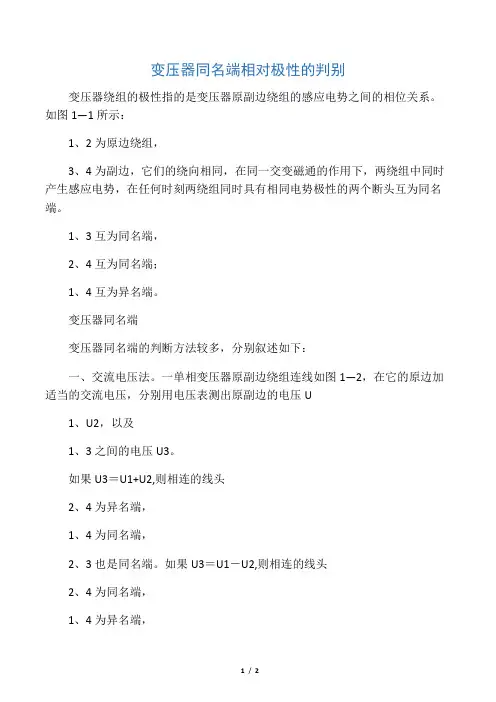

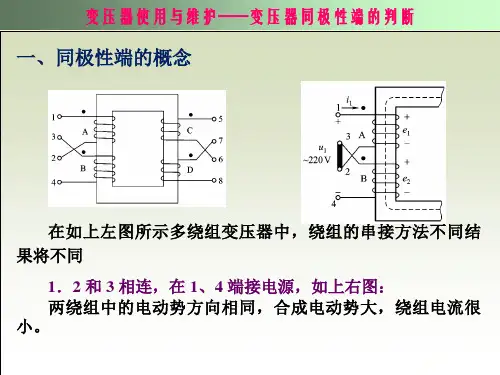

变压器同名端相对极性的判别变压器绕组的极性指的是变压器原副边绕组的感应电势之间的相位关系。

如图1—1所示：1、2为原边绕组，3、4为副边，它们的绕向相同，在同一交变磁通的作用下，两绕组中同时产生感应电势，在任何时刻两绕组同时具有相同电势极性的两个断头互为同名端。

1、3互为同名端，2、4互为同名端；1、4互为异名端。

变压器同名端变压器同名端的判断方法较多，分别叙述如下：一、交流电压法。

一单相变压器原副边绕组连线如图1—2，在它的原边加适当的交流电压，分别用电压表测出原副边的电压U1、U2，以及1、3之间的电压U3。

如果U3＝U1+U2,则相连的线头2、4为异名端，1、4为同名端，2、3也是同名端。

如果U3＝U1－U2,则相连的线头2、4为同名端，1、4为异名端，1、3也是同名端。

二、直流法（又叫干电池法）。

干电池一节，万用表一块接成如图1－3所示。

将万用表档位打在直流电压低档位，如5V以下或者直流电流的低档位（如5mA），当接通S的瞬间，表针正向偏转，则万用表的正极、电池的正极所接的为同名端；如果表针反向偏转，则万用表的正极、电池的负极所接的为同名端。

注意断开S时，表针会摆向另一方向；S不可长时接通。

1-3直流法测变压器同名端三、测电笔法。

为了提高感应电势，使氖管发光，可将电池接在匝数较少的绕组上，测电笔接在匝数较多的绕组上，按下按钮突然松开，在匝数较多的绕组中会产生非常高的感应电势，使氖管发光。

注意观察那端发光，发光的那一端为感应电势的负极。

此时与电池正极相连的以及与氖管发光那端相连的为同名端。

图1-4测电笔法测同名端。

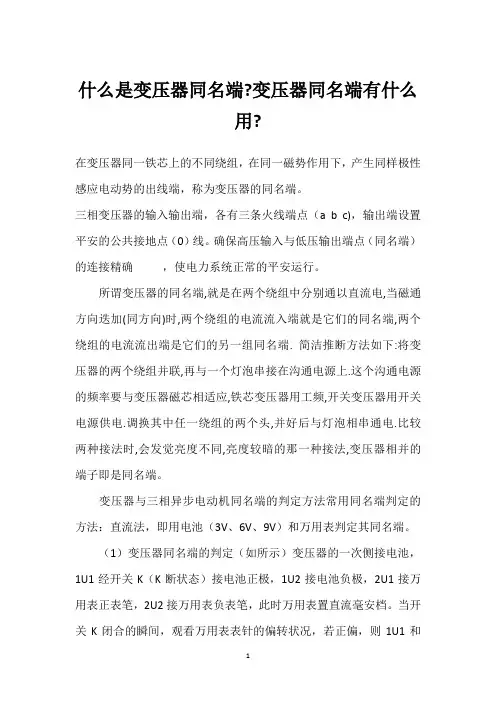

什么是变压器同名端?变压器同名端有什么用?在变压器同一铁芯上的不同绕组，在同一磁势作用下，产生同样极性感应电动势的出线端，称为变压器的同名端。

三相变压器的输入输出端，各有三条火线端点（a b c)，输出端设置平安的公共接地点（0）线。

确保高压输入与低压输出端点（同名端）的连接精确，使电力系统正常的平安运行。

所谓变压器的同名端,就是在两个绕组中分别通以直流电,当磁通方向迭加(同方向)时,两个绕组的电流流入端就是它们的同名端,两个绕组的电流流出端是它们的另一组同名端. 简洁推断方法如下:将变压器的两个绕组并联,再与一个灯泡串接在沟通电源上.这个沟通电源的频率要与变压器磁芯相适应,铁芯变压器用工频,开关变压器用开关电源供电.调换其中任一绕组的两个头,并好后与灯泡相串通电.比较两种接法时,会发觉亮度不同,亮度较暗的那一种接法,变压器相并的端子即是同名端。

变压器与三相异步电动机同名端的判定方法常用同名端判定的方法：直流法，即用电池（3V、6V、9V）和万用表判定其同名端。

（1）变压器同名端的判定（如所示）变压器的一次侧接电池，1U1经开关K（K断状态）接电池正极，1U2接电池负极，2U1接万用表正表笔，2U2接万用表负表笔，此时万用表置直流毫安档。

当开关K闭合的瞬间，观看万用表表针的偏转状况，若正偏，则1U1和2U1或1U2和2U2为同名端；若反偏，则1U1和2U2或1U2和2U1为同名端。

（2）三相异步电动机同名端判定（如所示）取任意一相为参照相，按所示接线，当开关K闭合的瞬间，若表针正偏，则U1和W2或U2和W1为同名端（U1和W2或U2和W2即为首端或尾端）；若反偏，则U1和W1或U2和W2为同名端（U1和W1或U2和W2即为首端或尾端）。

总之，判定变压器和三相异步电动机的同名端在实际应用中尤为重要，所以在其同名端的判定实践教学中，应充分留意到判定结果的差异，从而加深对同名端判定方法的理解及其判定结果的正确认定，以免影响变压器或三相异步电动机的正常运行。

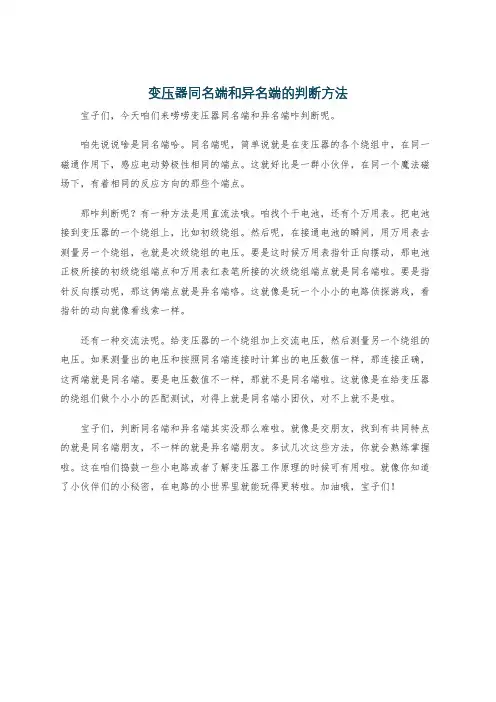

变压器同名端和异名端的判断方法
宝子们，今天咱们来唠唠变压器同名端和异名端咋判断呢。

咱先说说啥是同名端哈。

同名端呢，简单说就是在变压器的各个绕组中，在同一磁通作用下，感应电动势极性相同的端点。

这就好比是一群小伙伴，在同一个魔法磁场下，有着相同的反应方向的那些个端点。

那咋判断呢？有一种方法是用直流法哦。

咱找个干电池，还有个万用表。

把电池接到变压器的一个绕组上，比如初级绕组。

然后呢，在接通电池的瞬间，用万用表去测量另一个绕组，也就是次级绕组的电压。

要是这时候万用表指针正向摆动，那电池正极所接的初级绕组端点和万用表红表笔所接的次级绕组端点就是同名端啦。

要是指针反向摆动呢，那这俩端点就是异名端咯。

这就像是玩一个小小的电路侦探游戏，看指针的动向就像看线索一样。

还有一种交流法呢。

给变压器的一个绕组加上交流电压，然后测量另一个绕组的电压。

如果测量出的电压和按照同名端连接时计算出的电压数值一样，那连接正确，这两端就是同名端。

要是电压数值不一样，那就不是同名端啦。

这就像是在给变压器的绕组们做个小小的匹配测试，对得上就是同名端小团伙，对不上就不是啦。

宝子们，判断同名端和异名端其实没那么难啦。

就像是交朋友，找到有共同特点的就是同名端朋友，不一样的就是异名端朋友。

多试几次这些方法，你就会熟练掌握啦。

这在咱们捣鼓一些小电路或者了解变压器工作原理的时候可有用啦。

就像你知道了小伙伴们的小秘密，在电路的小世界里就能玩得更转啦。

加油哦，宝子们！。

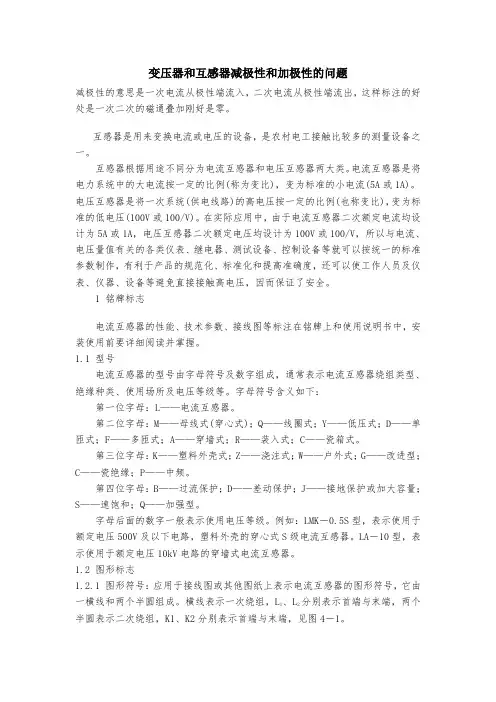

变压器和互感器减极性和加极性的问题减极性的意思是一次电流从极性端流入，二次电流从极性端流出，这样标注的好处是一次二次的磁通叠加刚好是零。

互感器是用来变换电流或电压的设备，是农村电工接触比较多的测量设备之一。

互感器根据用途不同分为电流互感器和电压互感器两大类。

电流互感器是将电力系统中的大电流按一定的比例(称为变比)，变为标准的小电流(5A或1A)。

电压互感器是将一次系统(供电线路)的高电压按一定的比例(也称变比)，变为标准的低电压(100V或100/V)。

在实际应用中，由于电流互感器二次额定电流均设计为5A或1A，电压互感器二次额定电压均设计为100V或100/V，所以与电流、电压量值有关的各类仪表、继电器、测试设备、控制设备等就可以按统一的标准参数制作，有利于产品的规范化、标准化和提高准确度，还可以使工作人员及仪表、仪器、设备等避免直接接触高电压，因而保证了安全。

1 铭牌标志电流互感器的性能、技术参数、接线图等标注在铭牌上和使用说明书中，安装使用前要详细阅读并掌握。

1.1 型号电流互感器的型号由字母符号及数字组成，通常表示电流互感器绕组类型、绝缘种类、使用场所及电压等级等。

字母符号含义如下：第一位字母：L——电流互感器。

第二位字母：M——母线式(穿心式)；Q——线圈式；Y——低压式；D——单匝式；F——多匝式；A——穿墙式；R——装入式；C——瓷箱式。

第三位字母：K——塑料外壳式；Z——浇注式；W——户外式；G——改进型；C——瓷绝缘；P——中频。

第四位字母：B——过流保护；D——差动保护；J——接地保护或加大容量；S——速饱和；Q——加强型。

字母后面的数字一般表示使用电压等级。

例如：LMK－0.5S型，表示使用于额定电压500V及以下电路，塑料外壳的穿心式S级电流互感器。

LA－10型，表示使用于额定电压10kV电路的穿墙式电流互感器。

1.2 图形标志1.2.1 图形符号：应用于接线图或其他图纸上表示电流互感器的图形符号，它由一横线和两个半圆组成。

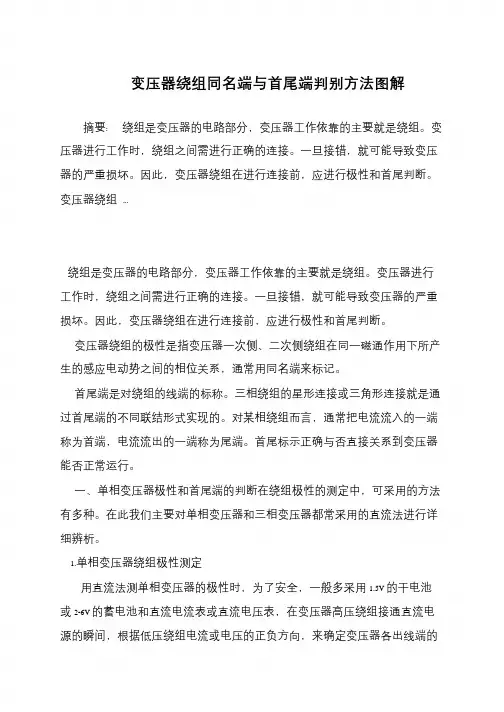

变压器绕组同名端与首尾端判别方法图解
摘要: 绕组是变压器的电路部分，变压器工作依靠的主要就是绕组。

变压器进行工作时，绕组之间需进行正确的连接。

一旦接错，就可能导致变压器的严重损坏。

因此，变压器绕组在进行连接前，应进行极性和首尾判断。

变压器绕组...
绕组是变压器的电路部分，变压器工作依靠的主要就是绕组。

变压器进行工作时，绕组之间需进行正确的连接。

一旦接错，就可能导致变压器的严重损坏。

因此，变压器绕组在进行连接前，应进行极性和首尾判断。

变压器绕组的极性是指变压器一次侧、二次侧绕组在同一磁通作用下所产生的感应电动势之间的相位关系，通常用同名端来标记。

首尾端是对绕组的线端的标称。

三相绕组的星形连接或三角形连接就是通过首尾端的不同联结形式实现的。

对某相绕组而言，通常把电流流入的一端称为首端，电流流出的一端称为尾端。

首尾标示正确与否直接关系到变压器能否正常运行。

一、单相变压器极性和首尾端的判断在绕组极性的测定中，可采用的方法有多种。

在此我们主要对单相变压器和三相变压器都常采用的直流法进行详细辨析。

1.单相变压器绕组极性测定
用直流法测单相变压器的极性时，为了安全，一般多采用1.5V 的干电池或2-6V 的蓄电池和直流电流表或直流电压表，在变压器高压绕组接通直流电源的瞬间，根据低压绕组电流或电压的正负方向，来确定变压器各出线端的。

变压器同名端极性
同极性端即同名端。

变压器的同名端怎么推断：
用一只指针式万用表、一个干电池就可以判别变压器的同名端，方法是：将指针式万用表打在直流电压10V档，接于待测变压器的电压较高侧的绕组两端，将干电池负极接于另一绕组一端，用正极去触碰绕组的另一端，同时观看万用表的偏转方向，如电池接通时表针正偏、断开时表针反偏，说明正极端触碰的绕端与万用表红表笔接的绕组端是同名端（称为负极性），反之是异名端（称为正极性）。

留意测试时人体不要触及变压器端子，防止被电击。

电力变压器在交接和大修理后要进行极性测试，小型变压器可依据需要进行。

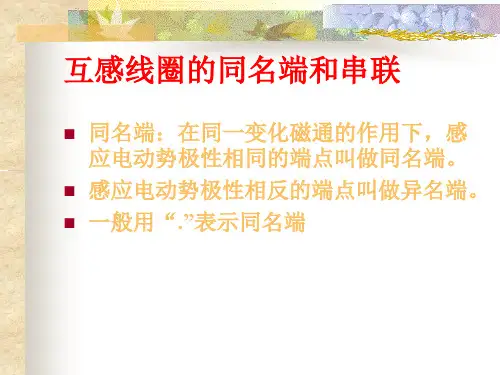

1.规定施感电流流进线圈的端子和在另一个线圈中的互感电压的正极性端子称为两耦合线圈的同名端，且用星号或小黑点将它们标记出来。

这样，当施感电流i1的进端和互感电压u21的正极性端互为同名端时，则u21=M*di1/dt,否则u21=-M*di1/dt
2.假如电流进入一个线圈的同名端,则在其次个线圈的同名端处,互感电压的参考极性为正,或者:假如电流从一个线圈的同名端流出,则在其次个线圈的同名端处,互感电压的参考极性为负. 事实上，当一端流入电流变大时，另一端电压为正，当流入电流是减小的状况时，由于愣次定理，另一端电压是负的，所以不能定义同名端，此定义不成立。

什么是变压器的同名端和异名端理解磁性元器件的同名端和异名端的本质含义。

首先要明确一点，所谓同名端和异名端的定义，研究对象一定是针对两个或者两个以上的线圈而言的，因为这个涉及到的本质问题是线圈的磁耦合，既然是耦合，当然是相互的两者或者是两者以上产生的关系。

对于磁场耦合的介质可以是具体的磁性材料也可以是空气。

1、磁棒绕线法分析常见的封闭磁芯，想象把磁芯展开，就得到磁棒，将涉及到的所有线圈按照实际绕线排布在磁棒上，然后标定电流方向，随之利用右手螺旋定则判断并画出穿梭在磁芯中的磁力线—这就是磁棒绕线分析法。

2、同名端和异名端的由来为了使得这个问题直观明了，我们采用磁棒绕线法分析问题，如下图是在一根磁棒上绕制两个线圈，电流i1和i2分别从如下图的两个线圈N1和N2的绕线端流入，利用"右手螺旋定则"可判定两个线圈的磁通在磁棒中如图中"蓝色"和"红色"表示的路径方向，这里我们并没有考虑感应磁场的问题，只是为了说明何为同名端。

（1）同名端：即"源电流或外供电源电流"从不同线圈流入的结果总是起到加强源磁场的作用，正如下图"蓝色箭头"和"红色箭头"磁感线方向是同方向，磁场或磁通密度是得到增强的；若从物理结构或下图我们也可以得出，同名端，也就是在同一个磁介质上绕线方向总是相同的—同进或同出，同样可以把图中线圈右端定义为同名端，这个要灵活理解。

（2）再引出异名端，如下图，还是利用绕线磁棒法，当i1电流从线圈N1流入，i2从线圈N2流入时，利用"右手螺旋定则"，i1产生的磁通方向如图中"红色箭头方向"，i2产生的磁通方向如图中"蓝色箭头方向"，这两个磁通方向是相反的，因此源磁场或源磁通密度是被相互削弱的，因此异名端的实质是，"源电流或外供电源电流"产生的源磁场在同一系统中是被削弱的，从物理结构或下图来看，异名端是在同一介质上绕线方向总是相反的。
