电玩具完整的全套测试作业指导书

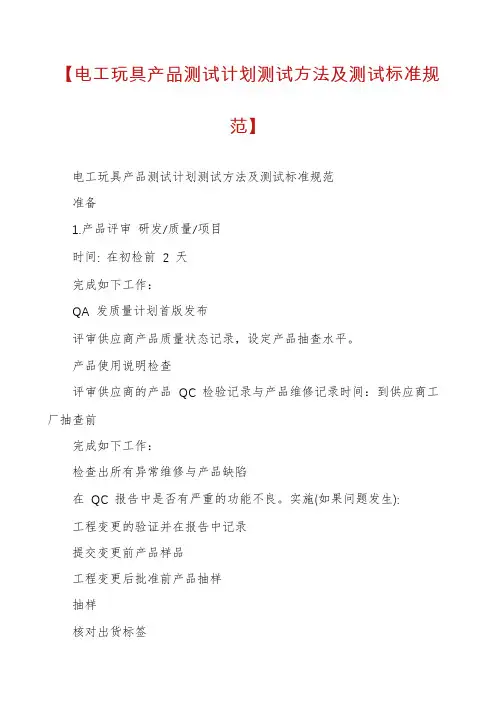

【电工玩具产品测试计划测试方法及测试标准规范】电工玩具产品测试计划测试方法及测试标准规范准备1.产品评审研发/质量/项目时间: 在初检前2 天完成如下工作：QA 发质量计划首版发布评审供应商产品质量状态记录，设定产品抽查水平。

产品使用说明检查评审供应商的产品QC 检验记录与产品维修记录时间：到供应商工厂抽查前完成如下工作：检查出所有异常维修与产品缺陷在QC 报告中是否有严重的功能不良。

实施(如果问题发生):工程变更的验证并在报告中记录提交变更前产品样品工程变更后批准前产品抽样抽样核对出货标签参考文档/样品:核收出货箱标在RSCN 中发行产品出货检验要求完成如下工作：参照相关文件，确保PO/Cat. 目的地/日期码/产地/出货条码正确。

确保条码可被条码器读出。

实施(如果问题发生):立即通知解决错误与不良确认产品总数参考文档/样品:在RSCN 查找出货数量完成如下工作：核准产品总数满足PO 要求确认包材数量实施(如果问题发生):立即通知工厂解决并同时知会项目相关人员产品抽样参考文档/样品:抽样标准Mil - STD 105 E Level II 一次抽样方案AQL –严重.0, 主要1.0, 次要2.5完成如下工作：确定抽样数量(依照105 E)随机抽样产品要覆盖不同时间生产的产品在卡通箱上作标记同时在检验报告上记下箱号，以备将来查验。

验证供应商测试结果参考文档/样品:产品要求及可靠性测试标准产品规格备注：1. 每1K 产品抽样1 个产品用于可靠性测试__严格执行随机抽样产品要覆盖不同时期生产的产品__产品可靠性测试要在验货前进行在测试前要对产品进行检查，确认外观及功能OK。

在实验后必须再次进行总体确认，是否出现元件损坏现象。

如下测试由供应商实施：高/低温存储测试振动测试马达/齿轮寿命测试连续工作测试产品耐久性测试On/Off 拨动测试，电池盖安装、拆解测试电池箱开关寿命测试.手臂拉力测试电池表面温度测试电池工作时间及寿命测试手臂、头部、嘴部受阻测试摆动速度测试产品平稳（衡）性测试体位感应测试红外遥范围控测试10 小时连续工作测试完成如下工作:确认供应商测试结果是否满足产品规格测试实施（借助供应商资源）环境可靠性测试, 尺寸测量如下测试由驻厂QC 操作，也可在工厂实施测试，驻厂QC 必须监督测试过程及检查测试结果.备注:测试须在驻厂QC 的监督下进行测试的样品需由驻厂QC 进行抽样并做好标记.测试前后必须对待测产品进行检查，是否产品有损坏.测试程序及测试结果由驻厂QC 进行确认，除特别说明外，需在每1K 产品中抽取一个产品进行测试参考文档/样品:产品要求及可靠性测试标准产品规格程序方法:大箱跌落测试（1 个大箱）重量不超过9.5 Kg. 高度76.2 cm，1角/ 3 边/ 6 面，混凝土地板或钢板玩具礼盒单体跌落测试高度76.2 cm，1 角/ 3 边/ 6 面，混凝土地板或钢板玩具单体跌落测试每面三次，每次跌落前后确认产品状态，是否出现损坏，异响。

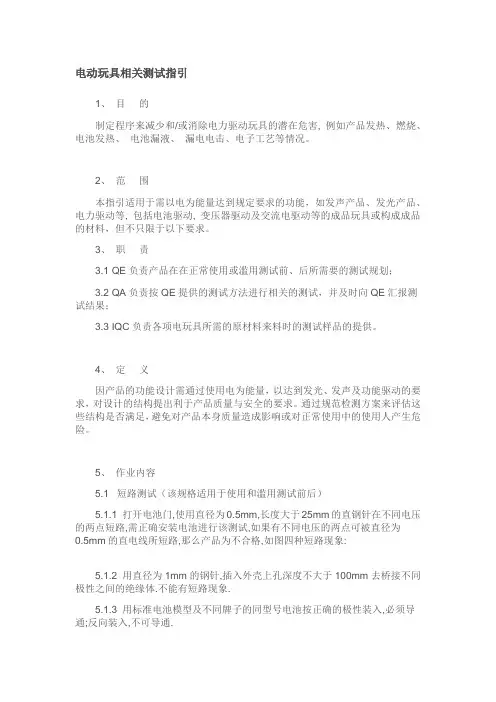

电动玩具相关测试指引1、目的制定程序来减少和/或消除电力驱动玩具的潜在危害, 例如产品发热、燃烧、电池发热、电池漏液、漏电电击、电子工艺等情况。

2、范围本指引适用于需以电为能量达到规定要求的功能，如发声产品、发光产品、电力驱动等, 包括电池驱动, 变压器驱动及交流电驱动等的成品玩具或构成成品的材料，但不只限于以下要求。

3、职责3.1 QE负责产品在在正常使用或滥用测试前、后所需要的测试规划；3.2 QA负责按QE提供的测试方法进行相关的测试，并及时向QE汇报测试结果；3.3 IQC负责各项电玩具所需的原材料来料时的测试样品的提供。

4、定义因产品的功能设计需通过使用电为能量，以达到发光、发声及功能驱动的要求，对设计的结构提出利于产品质量与安全的要求。

通过规范检测方案来评估这些结构是否满足，避免对产品本身质量造成影响或对正常使用中的使用人产生危险。

5、作业内容5.1 短路测试（该规格适用于使用和滥用测试前后）5.1.1 打开电池门,使用直径为0.5mm,长度大于25mm的直钢针在不同电压的两点短路,需正确安装电池进行该测试,如果有不同电压的两点可被直径为0.5mm的直电线所短路,那么产品为不合格,如图四种短路现象:5.1.2 用直径为1mm的钢针,插入外壳上孔深度不大于100mm去桥接不同极性之间的绝缘体.不能有短路现象.5.1.3 用标准电池模型及不同牌子的同型号电池按正确的极性装入,必须导通;反向装入,不可导通.5.1.4 如果电池玩具不同极性部件之间的可触及绝缘可以被直径为0.5mm,长度超过25mm的直钢针桥接,并且在玩具不工作和限流装置短路状态下,用1Ω的电阻连接在电源端子之间1S后电池总电压超过2.5V,必须将跨接在电源两端的所有组件的一端断开,然后在不同极性部件的绝缘之间施加频率50Hz或60Hz 的250V正弦波电压1分钟.不应发生击穿的测试.5.2 电池箱漏液测试(适用于童床、围栏和贴近儿童身体等玩具，如软件填充玩具)5.2.1应把下例数量的水放入电池盒,然后放置在最可能发生渗漏的方向上共5分钟,如果使用多个电池,则用电池的总个数乘以指定的单个体积,不能有渗5.3 温升测试5.3.1 电池玩具以额定电压操作.5.3.2 变压器玩具以其额定电压的0.94倍或1.06倍中较严格的方法操作.5.3.3 将手持玩具自由悬挂,其它玩具则放在测试角的地板上,尽可能靠近壁板或远离壁板,取较不利的情况.玩具应用四层尺寸为500mmx500mm、质量为40g/m2±8g/m2的漂白薄棉纱布覆盖, 棉纱布应盖在可能会出现高温和烧焦的表面.尺寸不超过500mm的玩具应用棉纱布完全覆盖.5.3.4 用对受试部件温度影响最小的细丝热电偶来确定温升.5.3.5 堵住可触及运动部件,重复5.3.3的试验(如果玩具装有多个电机,则依次堵住每个电机驱动的部件进行测试).5.3.6 如果玩具必须用手或脚来保持通电,则运行30 S后终止试验.5.3.7 变压器玩具和带电池盒的玩具除连接到说明书推荐使用的电源外，以串联或并联方式再接到一个与玩具推荐的同样的电源上,取较不利的情况,进行5.3.3至5.3.6的测试(该试验仅适用于能用两个/套同样玩具的或组装玩具的部件,不借助工具就能容易地进行连接的情况).5.4 保险丝熔断测试5.4.1 接好可调式电源(电源须可以分别调节电压及电流),将电压调至保险丝额定电压。

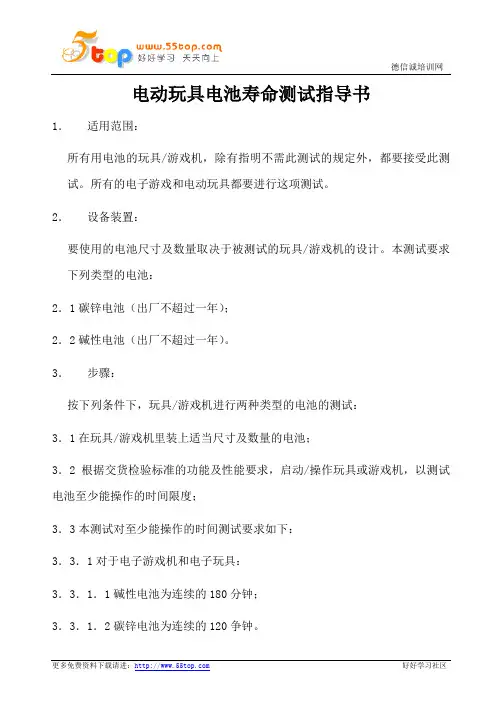

德信诚培训网电动玩具电池寿命测试指导书
1．适用范围：
所有用电池的玩具/游戏机，除有指明不需此测试的规定外，都要接受此测试。

所有的电子游戏和电动玩具都要进行这项测试。

2．设备装置：
要使用的电池尺寸及数量取决于被测试的玩具/游戏机的设计。

本测试要求下列类型的电池：
2．1碳锌电池（出厂不超过一年）；
2．2碱性电池（出厂不超过一年）。

3．步骤：
按下列条件下，玩具/游戏机进行两种类型的电池的测试：
3．1在玩具/游戏机里装上适当尺寸及数量的电池；
3．2根据交货检验标准的功能及性能要求，启动/操作玩具或游戏机，以测试电池至少能操作的时间限度；
3．3本测试对至少能操作的时间测试要求如下：
3．3．1对于电子游戏机和电子玩具：
3．3．1．1碱性电池为连续的180分钟；
3．3．1．2碳锌电池为连续的120争钟。

更多免费资料下载请进：好好学习社区。

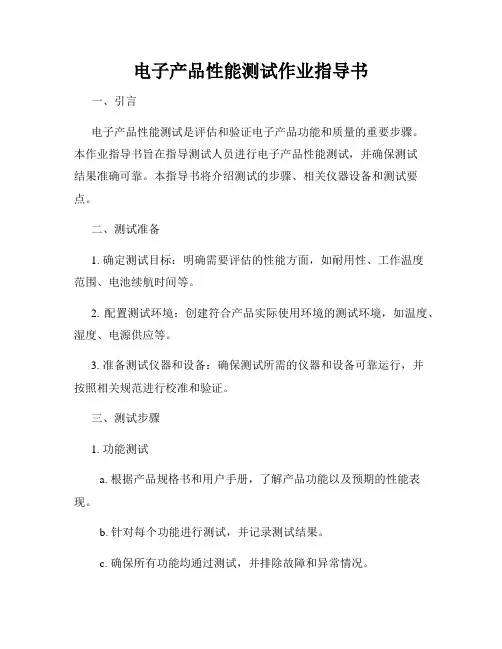

电子产品性能测试作业指导书一、引言电子产品性能测试是评估和验证电子产品功能和质量的重要步骤。

本作业指导书旨在指导测试人员进行电子产品性能测试，并确保测试结果准确可靠。

本指导书将介绍测试的步骤、相关仪器设备和测试要点。

二、测试准备1. 确定测试目标：明确需要评估的性能方面，如耐用性、工作温度范围、电池续航时间等。

2. 配置测试环境：创建符合产品实际使用环境的测试环境，如温度、湿度、电源供应等。

3. 准备测试仪器和设备：确保测试所需的仪器和设备可靠运行，并按照相关规范进行校准和验证。

三、测试步骤1. 功能测试a. 根据产品规格书和用户手册，了解产品功能以及预期的性能表现。

b. 针对每个功能进行测试，并记录测试结果。

c. 确保所有功能均通过测试，并排除故障和异常情况。

2. 性能指标测试a. 测试电池续航时间：充满电后，记录产品在不同工作状态下的使用时间。

b. 测试温度范围：将产品放置在不同温度环境中，记录产品在各个温度下的性能表现。

c. 测试防水性能：按照相关标准，对产品进行防水性能测试，并记录测试结果。

d. 测试抗震性能：通过模拟产品在运输或使用过程中的震动情况，评估产品的抗震性能。

e. 测试耐用性：模拟产品的正常使用情况，例如按键测试、连接线插拔测试等，评估产品的耐用性。

3. 安全性测试a. 评估电子产品的电磁放射情况，确保符合相关国家或地区的电磁兼容性要求。

b. 对产品进行电气安全测试，如绝缘电阻测试、接地测试等，确保产品在正常使用时安全可靠。

四、测试数据处理与分析1. 对测试结果进行数据整理和汇总，包括通过和未通过的测试项目。

2. 分析测试结果，与产品规格书和用户手册进行对比，确定是否满足规定的性能指标。

3. 根据测试结果，提出改进建议，以优化产品性能。

五、测试报告编写1. 按照规定的格式，编写测试报告，包括测试目标、测试步骤、仪器设备说明、测试结果和分析、改进建议等内容。

2. 确保测试报告的准确性和清晰度，方便相关人员理解和参考。

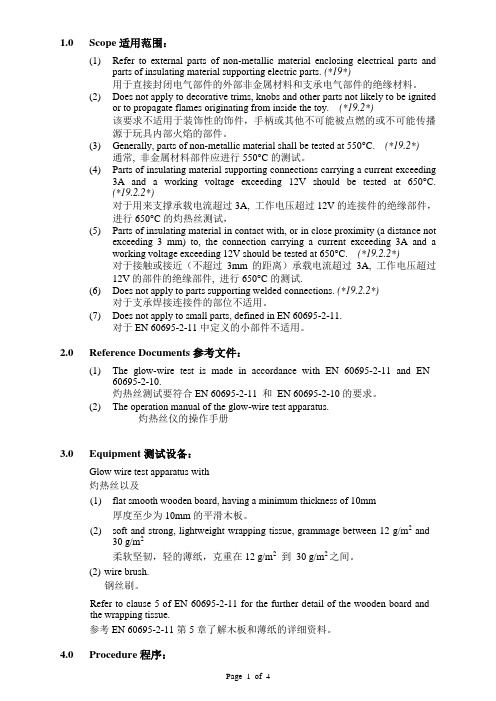

1.0Scope适用范围：(1) Refer to external parts of non-metallic material enclosing electrical parts andparts of insulating material supporting electric parts. (*19*)用于直接封闭电气部件的外部非金属材料和支承电气部件的绝缘材料。

(2) Does not apply to decorative trims, knobs and other parts not likely to be ignitedor to propagate flames originating from inside the toy. (*19.2*)该要求不适用于装饰性的饰件，手柄或其他不可能被点燃的或不可能传播源于玩具内部火焰的部件。

(3) Generally, parts of non-metallic material shall be tested at 550°C. (*19.2*)通常, 非金属材料部件应进行550°C的测试。

(4) Parts of insulating material supporting connections carrying a current exceeding3A and a working voltage exceeding 12V should be tested at 650°C.(*19.2.2*)对于用来支撑承载电流超过3A, 工作电压超过12V的连接件的绝缘部件，进行650°C的灼热丝测试，(5) Parts of insulating material in contact with, or in close proximity (a distance notexceeding 3 mm) to, the connection carrying a current exceeding 3A and aworking voltage exceeding 12V should be tested at 650°C. (*19.2.2*)对于接触或接近（不超过3mm的距离）承载电流超过3A, 工作电压超过12V的部件的绝缘部件, 进行650°C的测试.(6) Does not apply to parts supporting welded connections. (*19.2.2*)对于支承焊接连接件的部位不适用。

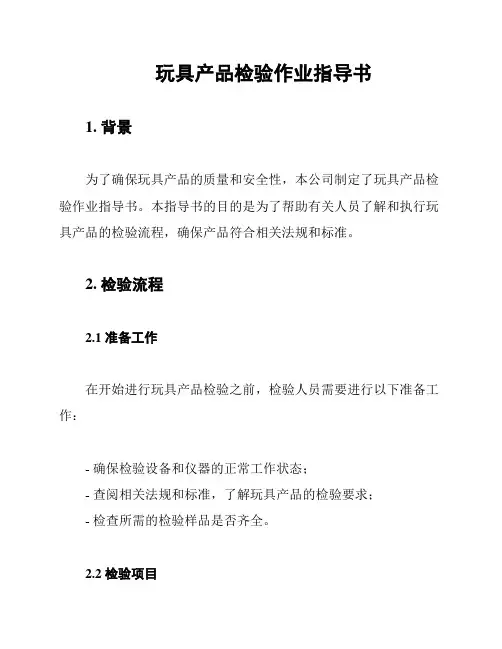

玩具产品检验作业指导书1. 背景为了确保玩具产品的质量和安全性，本公司制定了玩具产品检验作业指导书。

本指导书的目的是为了帮助有关人员了解和执行玩具产品的检验流程，确保产品符合相关法规和标准。

2. 检验流程2.1 准备工作在开始进行玩具产品检验之前，检验人员需要进行以下准备工作：- 确保检验设备和仪器的正常工作状态；- 查阅相关法规和标准，了解玩具产品的检验要求；- 检查所需的检验样品是否齐全。

2.2 检验项目玩具产品的检验项目根据不同的产品类型和法规要求而异。

通常包括以下项目：- 外观检验：检查玩具产品的外观是否完整，有无损坏、瑕疵或变形等；- 尺寸检验：测量玩具产品的尺寸是否符合标准规定；- 功能检验：测试玩具产品的功能是否正常；- 材质检验：检查玩具产品所使用的材质是否符合国家法规的要求；- 包装检验：检查玩具产品的包装是否完好，是否包含所需的标签和警示语等。

2.3 检验记录在进行玩具产品检验时，检验人员需要详细记录每个检验项目的结果和发现的问题。

同时，还需要记录样品的相关信息，如批次号、生产日期等。

所有记录应该清晰、准确，并保留备查。

3. 检验报告在完成玩具产品检验后，检验人员需要按照规定的格式和要求编制检验报告。

检验报告应包括以下内容：- 产品信息：产品名称、批次号、样品数量等；- 检验结果：每个检验项目的结果和发现的问题；- 结论：根据检验结果给出的产品合格或不合格的结论；- 建议：如有必要，提出改进产品质量和安全性的建议。

4. 文件管理完成玩具产品检验后，相关的文件应进行妥善管理和归档。

检验报告、检验记录和其他相关文件应保存备查，以便追溯和审查。

5. 风险提示玩具产品检验过程中可能存在一些风险，例如检验设备故障、样品污染等。

为了保证检验的准确性和有效性，检验人员应密切注意这些风险，并采取相应的措施进行防范和应对。

结论本玩具产品检验作业指导书旨在帮助有关人员完善玩具产品的质量控制和安全管理。

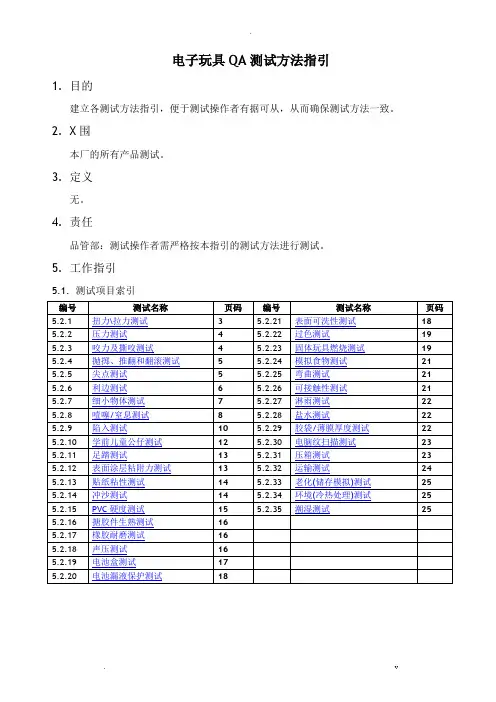

电子玩具QA测试方法指引1.目的建立各测试方法指引，便于测试操作者有据可从，从而确保测试方法一致。

2.X围本厂的所有产品测试。

3.定义无。

4.责任品管部：测试操作者需严格按本指引的测试方法进行测试。

5.工作指引5.1.测试项目索引5.2.各种测试项目的详细说明5.2.1.扭\拉力测试5.2.1.1.适用X围：1)儿童可用拇指和食指抓住或牙齿可咬到的突出物；2)3岁以下的产品上使用的属于小物体的钉，无论其是否可以抓住；3)免除情况：a.配合面上凸出的高度≤3.2mm，若凸出部分与配合面有间隙，则该间隙≤0.4mm，参照下图：b.凸出的半圆面，锥面式，椭圆面，不管其尺寸，凸出部分与配合面的间隙≤0.4mm。

5.2.1.2.定义：最大轴线：连接产品端部及最远部位的最大尺寸距离的直线。

一个产品可有多个最大轴线，但长度是相等的;5.2.1.3.测试仪器及工具:1)扭力磅、拉力磅;2)用以夹紧，但不影响部件结构的钳子或夹具。

5.2.1.4.测试方法:1)做安全性测试时先进行扭力测试，然后再进行拉力测试;做可靠性测试时只需做拉力不需做扭力测试（如产品规格书另外规定，以规格书为准）。

2)如果测试产品需成年人装配才能使用，则只能在装配好的状态下进行测试。

3)按指定的位置和方向测试，如无指定，则选择最薄弱的地方和方向测试。

4)选定被测试部位，用辅助工具夹紧被测件以免在测试中松脱或转动，但同时必须注意不要破坏被测试位置，以免影响测试结果：a.扭力测试：将被测件以顺时针方向在3-5秒内扭到要求的磅数或自原位置旋转180°，然后保持10秒，然后再以逆时针方向重复测试一次。

测试件因扭力测试松动时，应继续扭动直到要求的扭力规格或者物体脱出。

在小于要求的扭力X围及未脱出情况下，若测试件可连续转动时，可中止测试。

如果对象脱出，露出可抓住部位则须要对露出部位重复扭力试验。

b.拉力测试：如扭力测试后，测试件未被完全扭断，则在相同测试部件最大轴线的方向于3-5秒内拉到要求的磅数并保持10秒。

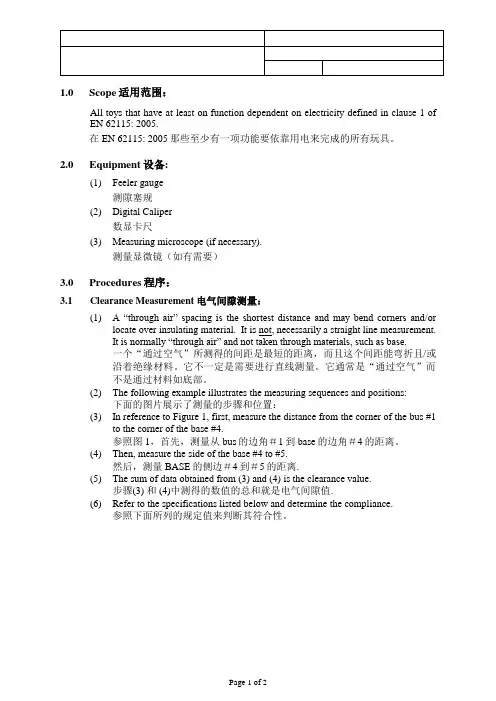

1.0 Scope适用范围：A ll toys that have at least on function dependent on electricity defined in clause 1 ofEN 62115: 2005.在EN 62115: 2005那些至少有一项功能要依靠用电来完成的所有玩具。

2.0 Equipment设备:(1)Feeler gauge测隙塞规(2)Digital Caliper数显卡尺(3)Measuring microscope (if necessary).测量显微镜（如有需要）3.0 Procedures程序：3.1 Clearance Measurement电气间隙测量：(1) A “through air” spacing is the shortest distance and may bend corners and/orlocate over insulating material. It is not, necessarily a straight line measurement.It is normally “through air” and not taken through materials, such as base.一个“通过空气”所测得的间距是最短的距离，而且这个间距能弯折且/或沿着绝缘材料。

它不一定是需要进行直线测量。

它通常是“通过空气”而不是通过材料如底部。

(2) The following example illustrates the measuring sequences and positions:下面的图片展示了测量的步骤和位置：(3) In reference to Figure 1, first, measure the distance from the corner of the bus #1to the corner of the base #4.参照图1，首先，测量从bus的边角＃1到base的边角＃4的距离。

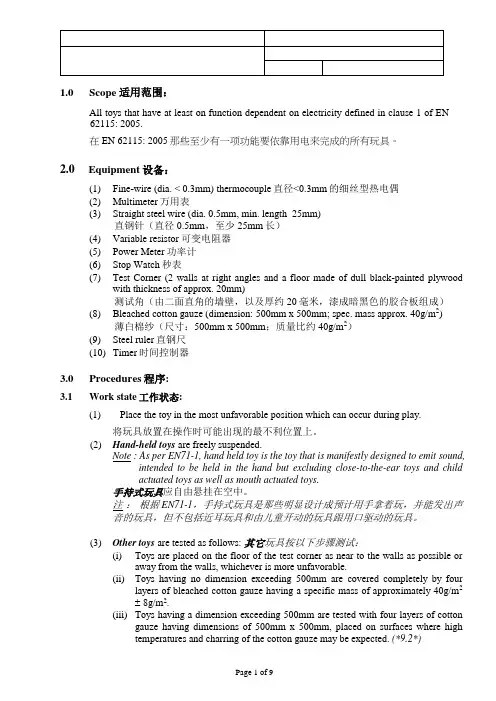

1.0Scope 适用范围：All toys that have at least on function dependent on electricity defined in clause 1 of EN62115: 2005.在EN 62115: 2005那些至少有一项功能要依靠用电来完成的所有玩具。

2.0 Equipment设备：(1) Fine-wire (dia. < 0.3mm) thermocouple直径<0.3mm的细丝型热电偶(2) Multimeter万用表(3) Straight steel wire (dia. 0.5mm, min. length 25mm)直钢针（直径0.5mm，至少25mm长）(4) Variable resistor可变电阻器(5) Power Meter功率计(6) Stop Watch秒表(7) Test Corner (2 walls at right angles and a floor made of dull black-painted plywoodwith thickness of approx. 20mm)测试角（由二面直角的墙壁，以及厚约20毫米，漆成暗黑色的胶合板组成）(8) Bleached cotton gauze (dimension: 500mm x 500mm; spec. mass approx. 40g/m2)薄白棉纱（尺寸：500mm x 500mm；质量比约40g/m2）(9) Steel ruler直钢尺(10) Timer时间控制器3.0 Procedures程序:3.1 Work state工作状态:(1) Place the toy in the most unfavorable position which can occur during play.将玩具放置在操作时可能出现的最不利位置上。

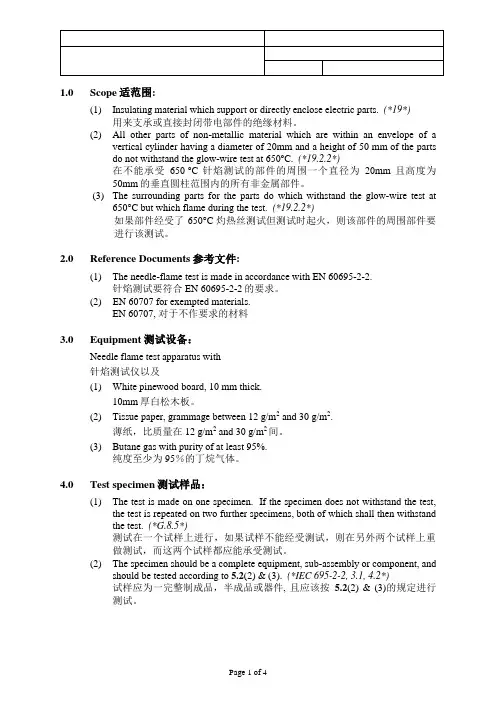

1.0 Scope适范围:(1) Insulating material which support or directly enclose electric parts. (*19*)用来支承或直接封闭带电部件的绝缘材料。

(2) All other parts of non-metallic material which are within an envelope of avertical cylinder having a diameter of 20mm and a height of 50 mm of the partsdo not withstand the glow-wire test at 650o C. (*19.2.2*)在不能承受650o C针焰测试的部件的周围一个直径为20mm且高度为50mm的垂直圆柱范围内的所有非金属部件。

(3) The surrounding parts for the parts do which withstand the glow-wire test at650°C but which flame during the test. (*19.2.2*)如果部件经受了650°C灼热丝测试但测试时起火，则该部件的周围部件要进行该测试。

2.0 Reference Documents参考文件:(1) The needle-flame test is made in accordance with EN 60695-2-2.针焰测试要符合EN 60695-2-2的要求。

(2) EN 60707 for exempted materials.EN 60707, 对于不作要求的材料3.0Equipment测试设备：Needle flame test apparatus with针焰测试仪以及(1) White pinewood board, 10 mm thick.10mm厚白松木板。
