方格网土方计算表(自动计算)

这个图是施工单位进场后在基础开挖以前，由测量员或技术员对施工现场的自然地坪进行测量.先按矩型排点,排完以后点之间连上线就像百格网,横竖按一定距离分布测量点，一般根据场地大小设定（5米20米不等）,测量标高，在百格网上标明标高数据。

绘制完成以后报监理或甲方验证签字，这个文件就是百格网。

它的主要用途就是确定土方的挖填工程量，以便于施工统计和结算。

土石方调配施工及计算问题：1，对于大面积土石方开挖,可采用方格网法，根据各点标高计算处土方工程的零线，根据零线可调配各个方格区域内挖填的土方，根据总量可计算出土方是否需要借土还是外弃。

当然，要注意土方要乘松散系数，比如挖1.09m3填1m3. 2，对于道路上的土石方，在设计图里有道路工程那一册，里面便有土石方调配平衡表，道路工程一般为1km内土石方平衡利用，超过1km需计算运距或者外借土.计算方法可采用纵断面的调配示意图来表示。

按1km一个区间进行调配。

主要依据:1，原始测量数据，原地面标高与开挖后标高；2,方格网平面图；3，设计图内的土石方平衡调配表;4，计算表;5，土石方计算规则，比如考虑松散系数等2．场地平整土方工程量的计算在编制场地平整土方工程施工组织设计或施工方案、进行土方的平衡调配以及检查验收土方工程时，常需要进行土方工程量的计算。

计算方法有方格网法和横断面法两种。

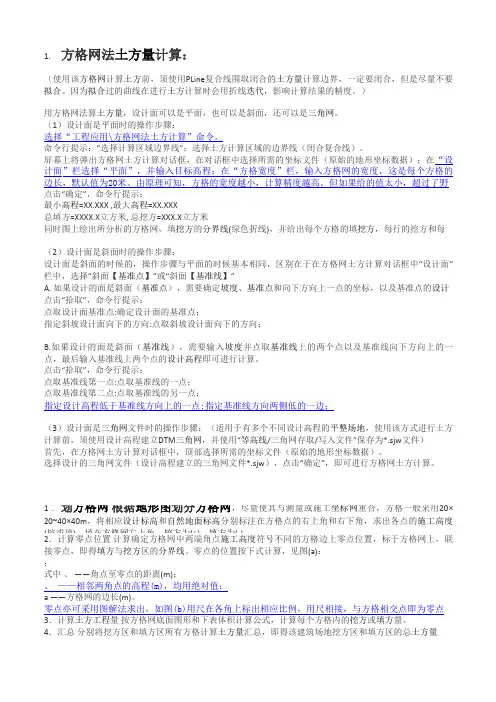

(1）方格网法用于地形较平缓或台阶宽度较大的地段.计算方法较为复杂，但精度较高，其计算步骤和方法如下：1)划分方格网根据已有地形图（一般用1：500的地形图）将欲计算场地划分成若干个方格网，尽量与测量的纵、横坐标网对应，方格一般采用20m×20m或40m×40m，将相应设计标高和自然地面标高分别标注在方格点的右上角和右下角。

将自然地面标高与设计地面标高的差值，即各角点的施工高度（挖或填），填在方格网的左上角，挖方为（－），填方为（＋）。

2）计算零点位置在一个方格网内同时有填方或挖方时,应先算出方格网边上的零点的位置，并标注于方格网上，连接零点即得填方区与挖方区的分界线(即零线)。

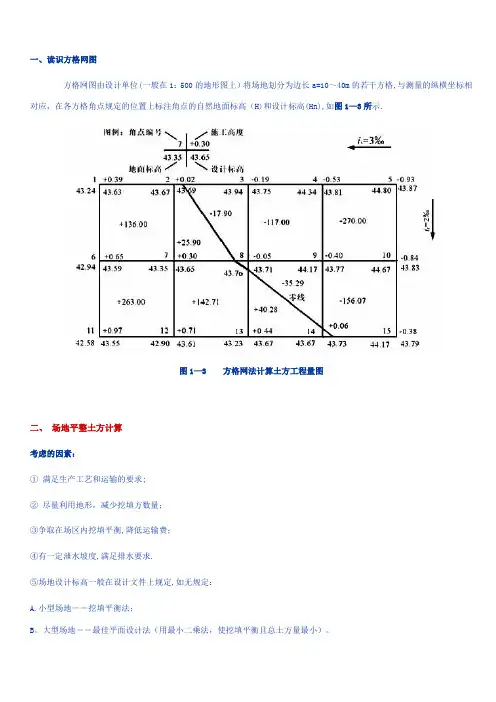

一、读识方格网图方格网图由设计单位(一般在1：500的地形图上）将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应，在各方格角点规定的位置上标注角点的自然地面标高（H)和设计标高(Hn),如图1—3所示.图1—3 方格网法计算土方工程量图二、场地平整土方计算考虑的因素：① 满足生产工艺和运输的要求;② 尽量利用地形，减少挖填方数量；③争取在场区内挖填平衡,降低运输费；④有一定泄水坡度,满足排水要求.⑤场地设计标高一般在设计文件上规定,如无规定：A.小型场地――挖填平衡法；B。

大型场地――最佳平面设计法（用最小二乘法，使挖填平衡且总土方量最小）。

1、初步标高(按挖填平衡),也就是设计标高.如果已知设计标高,1.2步可跳过。

场地初步标高:H0=(∑H1+2∑H2+3∑H3+4∑H4）/4MH1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高。

M——方格个数。

2、地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整.按泄水坡度调整各角点设计标高 :①单向排水时,各方格角点设计标高为: Hn = H0 ±Li②双向排水时，各方格角点设计标高为：Hn = H0± Lx ix± L yi y3.计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差,是以角点设计标高为基准的挖方或填方的施工高度。

各方格角点的施工高度按下式计算：式中hn————-—角点施工高度即填挖高度(以“+”为填，“-"为挖),m；n-—-—-—方格的角点编号(自然数列1,2，3，…，n）。

Hn-——---角点设计高程，H-————-角点原地面高程。

4.计算“零点”位置，确定零线方格边线一端施工高程为“+”，若另一端为“—”,则沿其边线必然有一不挖不填的点，即“零点"（如图1-4所示).图1—4 零点位置零点位置按下式计算：式中x1、x2 -—角点至零点的距离,m；h1、h2 ——相邻两角点的施工高度（均用绝对值），m；a —方格网的边长，m。

第 1 页网格法平整场地土方量计算公式：1、方格四个角点全部为填土式挖方，其土方量：)(443212h h h h a V +++= （注：4321,,,h h h h 为角点填方高度，为绝对值。

）2、方格的相邻两角点为挖方，另两角点为填方。

其挖方部分工程量：)(4322241212h h h h h h a V +++=其填方部分工程量：)(4322341242h h h h h h a V +++=（注：21,h h 为需挖方角点挖方高度，43,h h 为需填方角点填方高度。

皆为绝对值。

）3、方格的三个角点为挖方，另一个角点为填方。

其填方部分工程量：))((643413424h h h h h a V ++=其挖方部分工程量：4432123,2,1)22(6V h h h h a V +-++= （注：321,,h h h 为需挖方角点挖方高度，4h 为需填方角点填方高度。

皆为绝对值。

）4、方格的一个角点为挖方，相对的角点为填方。

另两个角点为零点时（零线为方格的对角线），其挖填方工程量为：hba V 2=2. 常用方格网计算公式项目图示计算公式一点填方或挖方(三当时，角形)二点填方或挖方(梯形)三点填方或挖方(五角形)四点填方或挖方(正方形)第2 页注：1）a——方格网的边长,m；b、c——零点到一角的边长,m；h1,h2,h3,h4——方格网四角点的施工高程,m，用绝对值代入；Σh——填方或挖方施工高程的总与,m ，用绝对值代入；——挖方或填方体积,m。

2）本表公式是按各计算图形底面积乘以平均施工高程而得出的。

第3 页。

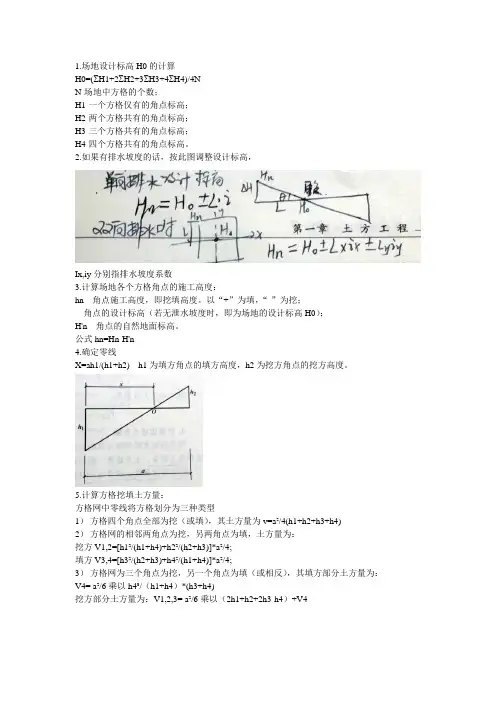

1.场地设计标高H0的计算
H0=(ΣH1+2ΣH2+3ΣH3+4ΣH4)/4N
N-场地中方格的个数；
H1-一个方格仅有的角点标高；
H2-两个方格共有的角点标高；
H3-三个方格共有的角点标高；
H4-四个方格共有的角点标高。

2.如果有排水坡度的话，按此图调整设计标高，
Ix,iy分别指排水坡度系数
3.计算场地各个方格角点的施工高度：
hn---角点施工高度，即挖填高度。

以“+”为填，“-”为挖；
---角点的设计标高（若无泄水坡度时，即为场地的设计标高H0）；
H'n---角点的自然地面标高。

公式hn=Hn-H'n
4.确定零线
X=ah1/(h1+h2) h1为填方角点的填方高度，h2为挖方角点的挖方高度。

5.计算方格挖填土方量：
方格网中零线将方格划分为三种类型
1）方格四个角点全部为挖（或填），其土方量为v=a²/4(h1+h2+h3+h4)
2）方格网的相邻两角点为挖，另两角点为填，土方量为：
挖方V1,2=[h1²/(h1+h4)+h2²/(h2+h3)]*a²/4;
填方V3,4=[h3²/(h2+h3)+h4²/(h1+h4)]*a²/4;
3）方格网为三个角点为挖，另一个角点为填（或相反），其填方部分土方量为：V4= a²/6乘以h4³/（h1+h4）*(h3+h4)
挖方部分土方量为：V1,2,3= a²/6乘以（2h1+h2+2h3-h4）+V4。

一、读识方格网图方格网图由设计单位（一般在1:500的地形图上）将场地划分为边长a=10～40m的若干方格，与测量的纵横坐标相对应，在各方格角点规定的位置上标注角点的自然地面标高（H)和设计标高（Hn),如图1-3所示。

图1-3 方格网法计算土方工程量图二、场地平整土方计算考虑的因素:① 满足生产工艺和运输的要求;② 尽量利用地形,减少挖填方数量；③争取在场区内挖填平衡，降低运输费；④有一定泄水坡度，满足排水要求。

⑤场地设计标高一般在设计文件上规定,如无规定：A.小型场地――挖填平衡法;B.大型场地――最佳平面设计法（用最小二乘法,使挖填平衡且总土方量最小)。

1、初步标高(按挖填平衡），也就是设计标高。

如果已知设计标高,1.2步可跳过。

场地初步标高：H0=（∑H1+2∑H2+3∑H3+4∑H4)/4MH1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高。

M—-方格个数。

2、地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整.按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为：Hn = H0 ±Li②双向排水时,各方格角点设计标高为：Hn = H0± Lx ix± L yi y3。

计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算：式中 hn-——--—角点施工高度即填挖高度(以“+"为填,“—”为挖)，m；n-—-—--方格的角点编号(自然数列1，2，3,…，n）。

Hn--——-—角点设计高程，H—-—-——角点原地面高程.4。

计算“零点”位置，确定零线方格边线一端施工高程为“+",若另一端为“—”,则沿其边线必然有一不挖不填的点，即“零点"（如图1-4所示）。

图1—4 零点位置零点位置按下式计算：式中 x1、x2 —-角点至零点的距离，m;h1、h2 ——相邻两角点的施工高度(均用绝对值)，m；a -方格网的边长，m。

土石方计算土方量的计算是建筑工程施工的一个重要步骤。

工程施工前的设计时期必需对土石方量进行预算,它直接关系到工程的费用概算及方案选优。

在现实中的一些工程项目中，因土方量计算的精准性而产生的纠纷也是常常碰到的。

如何利用测量单位现场测出的地形数据或原有的数字地形数据快速准确的计算出土方量就成了人们日趋关切的问题。

比较常常的几种计算土方量的方式有：方格网法、等高线法、断面法、DTM法、区域土方量平稳法和平均高程法等。

一、断面法本地形复杂起伏转变较大，或地狭长、挖填深度较大且不规那么的地段，宜选择横断面法进行土方量计算。

上图为一渠道的测量图形，利用横断面法进行计算土方量时，可依照渠LL，按必然的长度L设横断面A一、A二、A3……Ai等。

断面法的表达式为(1)在（1）式中，Ai-1，Ai别离为第i单元渠段起终断面的填(或挖)方面积；Li为渠段长；Vi为填(或挖)方体积。

土石方量精度与间距L的长度有关，L越小，精度就越高。

可是这种方式计算量大, 尤其是在范围较大、精度要求高的情形下更为明显;假设是为了减少计算量而加大断面距离，就会降低计算结果的精度; 因此断面法存在着计算精度和计算速度的矛盾。

二、方格网法计算关于大面积的土石方估算和一些地形起伏较小、坡度转变平缓的场地适宜用格网法。

这种方式是将场地划分成假设干个正方形格网，然后计算每一个四棱柱的体积，从而将所有四棱柱的体积汇总取得总的土方量。

在传统的方格网计算中，土方量的计算精度不高。

此刻咱们引入一种新的高程内插的方式，即杨赤中滤波推估法。

杨赤中推估杨赤中滤波与推估法确实是在复合变量理论的基础上，对已知离散点数据进行二项式加权游动平均，然后在滤波的基础上，成立随即特点函数和估值协方差函数，对待估点的属性值（如高程等）进行推估。

待估点高程值的计算第一绘方格网, 然后依照必然范围内的各高程观测值推估方格中心O的高程值。

绘制方格时要依照场地范围绘制。

由离散高程点计算待估点高程为（2）其中，为参加估值计算的各离散点高程观测值，为各点估值系数。

一、读识方格网图方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示.图1-3方格网法计算土方工程量图二、场地平整土方计算考虑的因素：①满足生产工艺和运输的要求；②尽量利用地形，减少挖填方数量；③争取在场区内挖填平衡，降低运输费；④有一定泄水坡度，满足排水要求.⑤场地设计标高一般在设计文件上规定，如无规定：A.小型场地――挖填平衡法；B.大型场地――最佳平面设计法(用最小二乘法，使挖填平衡且总土方量最小)。
