CASS方格网法土方计算

测量工作中经常会遇到计算土方问题，计算两期土方是CASS的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。

为了使大家深入了解CASS6.1计算两期土方的方法，提出此问题与大家一起讨论学习。

一般来说，下面三种方法均可以计算两期土方：1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算（设计面为三角网）三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。

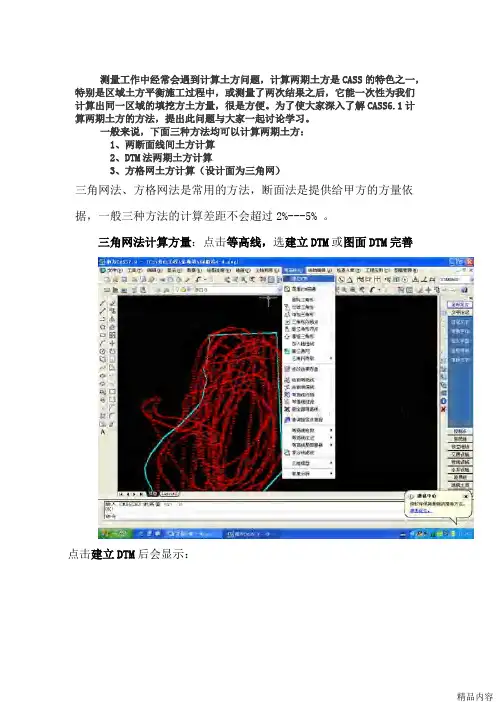

三角网法计算方量：点击等高线，选建立DTM或图面DTM完善点击建立DTM后会显示：选由图面高程点生成，确定。

此时要注意左下角显示的文字，点击回车键即可。

把区域的边界线选中后，就会自动形成三角网，如图所示：三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：选中后就会显示下图：注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深0.5m）后回车，方量就会在左下角有显示。

方量计算完成。

方格网法计算方量：方格网法计算方量首先要采点，点击工程运用鼠标向下，选指定点生成数据文件，如图所示：然后就会自动跳出一个窗口，如图所示：先把文件放在自己能够找的道的文件里，如桌面，起好名字，保存即可。

窗口自动关闭后，左下角就会显示指定点：，此时，只要把鼠标放在高程点上左击后，会显示地物代码，代码就是点的行政代码，如边界线就写B，房子就写F，现在采点直接回车即可。

回车后，又会显示高程（0.00），这是后，就需要输入你所用鼠标点击的高程点。

水深要有负号，当然，正的水深就不需要加号了，直接输入就好。

最后会显示的是输入点号（1），这一步，只要直接回车就可以了。

就这样把工作区域的点全部踩完。

重新打开CASS成图软件，点击绘图处理的站高程点如下图：就会弹出一个窗口，如下图：找到刚才保存好的采点文件，并打开它，此时，左下角会显示标记高程点的距离（米）：输入2，2米的意思就是点与点之间的距离(直接回车也可)。

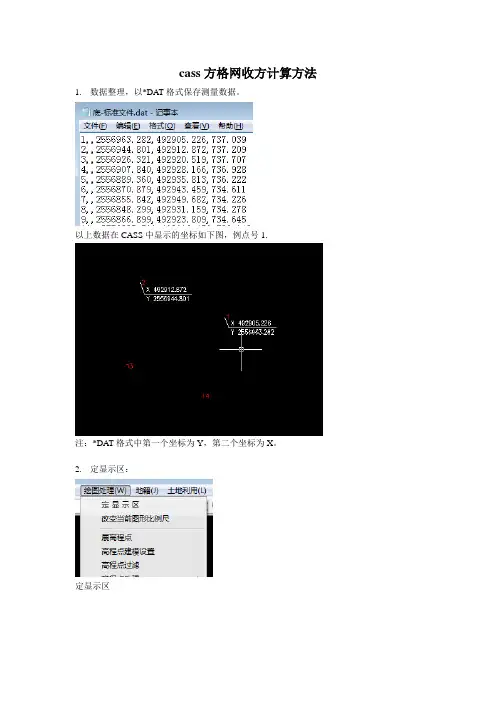

cass方格网收方计算方法1.数据整理，以*DAT格式保存测量数据。

以上数据在CASS中显示的坐标如下图，例点号1.
注：*DAT格式中第一个坐标为Y，第二个坐标为X。

2.定显示区：
定显示区
打开整理好的坐标和高程*DA T格式文件。

命令栏中显示建模过程。

3.展高程点和野外测量点号
○1，展高程点
选择展高程点
打开有高程数据的*DAT格式文件
显示结果，每个点号都会根据*DAT格式文件中的数据显示高程。

○2.展野外测量点号
方法和○1相同，只是在绘图处理时选择展野外测量点号。

显示结果
4.绘制复合线（一定要用“C”命令进行闭合，一般不要拟合）
5.方格网土方计算法：
选择“方格网法土方计算”选择区域边界线
打开高程点坐标数据文件
○1.若为平面：则输入设计平面的高程选择“全图”命令
○2.若为斜面（基准点）：按要求输入相关参数
显示计算结果
○3.若为斜面（基准线）：按要求输入相关参数
○4.三角
先生成*SJW格式的文件,此种方法是一些不规则地形或平面坡度无法简单的体现时用.可根据设计图纸的要求,输入几个有代表性的角点高程和坐标数据(以*DA T格式)
建立DTM
打开坐标数据文件名
对不符合范围的三角进行删除
虚线部分不为计算范围三角网存盘
编辑易查找的文件名.例”顶”.
选择存盘的三角网
后面的步骤大至同上,只需在三角网里选择以上输入的三角网文件名即可.。

南方C A S S土方计算操作方法
1.使用原始地形dat坐标数据文件建立模型：“”菜单-“建立DTM” ,使用原始地形数据建立DTM文件,然后使用：“等高线”菜单-“存取”-“写入文件”,将建立的DTM模型保存为原有地形.sjw文件。

3.同样的,使用获得的坐标数据文件建立DTM模型：“等高线”菜单-“建立DTM”使用竣工测点数据建立DTM文件,然后使用：“等高线”菜单-“三角网存取”-“写入文件”,将建立的DTM模型保存为开挖后地形.sjw文件。

4. 使用两保存的sjw文件,使用DTM法计算二期间土方量：“工程应用”菜单-“DTM法土方量计算”-“二期间土方计算”,一次打开原有地形.sjw文件和开挖后地形.sjw文件,既可以计算获得施工前后的方量。

一．CASS土方计算的源数据格式
CASS土方计算的源数据格式为：*.dat
点号,,Y坐标,X坐标,高程
二．CASS数据获取方法
（1）从全站仪直接导出*.dat
（2）从地形图上提取*.dat
（3）在文本文档 *.txt 中手动输入要求在英文输入法下按以上格式输入 ,再改扩展名为*.dat
（4）在excel中输入,然后另存为*.csv,在改后缀名为*.dat
三．土方计算方法步骤
(1)方格网法土方计算
①展高程点
绘图处理——展高程点
选择文件
②确定挖填区域 pl画线,闭合
③工程应用——方格网法土方计算
④成果表
(2)断面法土方计算
①绘制纵断面
②生成里程文件
③断面法土方计算
④修改
⑤成果输出
图面
Excel。

南方CASS方格网计算土方步骤一：现场采集数据：已知坐标点和高程，可以直接利用数据采集来采集要计算土方范围里的点（要算十米格子土方图，实际中采集点为5-8米一点，二十米格子为12-16米一点，中间地形变化比较大的全部要采集，砍高砍底要全部采集），同时范围边采集，而对于没坐标点的可以利用一个固定点为零平台，坐标全假设为0，利用0位角定向即可采集数据，方法和上面一样，再后一个不同之处就是会要采集个平整到哪处位置点的高程将成为你计算土方量的设计高程。

二：开始计算：传好数据会出现记事本格式的DAT文件如图，在南方CASS绘图处理菜单中展野外测点点号，就会出现如图然后把范围用多段线框出来，如图把范围框线改别图层并关闭图层，删掉展点号，后打开关闭的图层。

打开CASS菜单里工程应用里方格网计算，会出现下图接着就是采集原地面高程点数据文件输入如图再后看到有三个设计面和一个方格网格子距离输入你将可以选择是有坡度计算还是平整计算和十米格子或二十米格子计算等。

一般情况多用设计面第一个和第二个，第一个平整很简单直接输入设计高程，如图接着就是你选择方格宽度，下图为20米第二种有坡度的计算，设计面不同如图基准点就是坡度开始位置点击平面会出现坐标，向下方向上一点就是坡度结束点点击平面出现的坐标，基准点设计高程就是坡度开始位置设计高程，接着也是选择格子距离10米或20米，下图为20米，有坡比的和平整的不同之处就是设计高程会不同，如下图对比有坡比的蓝色设计高程呈现不同值平整的蓝色设计高程全为32米。

第三种设计面计算和第二种一样，就是一个坡度后接着再一个坡度。

下面给个例子做下：条件：已知采集好了原地面数据，平整高度为35米计算。

已知采集好了原地面数据，从左到右正直坡度为1.5℅，左边开始设计高程为32米计算。

比如电子版图，就在图上面把土方范围框出来后用命令G加点（是保存到你自己文件里）来采集原地面高程点，后面计算都一样。

最新文件仅供参考已改成word文本。

CASS91方格网计算土石方教程方格网计算土石方是土木工程中非常重要的一个内容，它是对地表面积的计算，对于土方工程和石方工程的设计与施工都起到非常重要的作用。

下面将介绍方格网计算土石方的步骤和方法。

方格网计算土石方主要包括以下几个步骤：确定网格大小、绘制地面剖面图、确定土石方的高度、计算每块网格的土石方体积、统计所有网格的土石方体积。

首先，确定网格大小是进行方格网计算土石方的第一步。

通常，网格的大小应根据具体情况进行合理选择。

一般情况下，网格的边长可选取为1米或0.5米，如果山体较大，并且地形复杂，可以适当缩小网格大小，以提高计算的准确性。

其次，绘制地面剖面图是方格网计算土石方的第二步。

在绘制地面剖面图时，应选取地面的关键点，如边坡、沟渠等，以确保绘制的地面剖面图能够准确地反映地形的实际情况。

然后，确定土石方的高度是方格网计算土石方的第三步。

确定土石方的高度是指根据设计要求确定地面的目标高度，并在地面剖面图中标明，一般通过标高点的位置来确定。

接下来，计算每块网格的土石方体积是方格网计算土石方的第四步。

计算每块网格的土石方体积时，需要根据地面剖面图中标明的高度差和网格大小计算出每块网格的土石方体积。

最后，统计所有网格的土石方体积是方格网计算土石方的最后一步。

通过将每块网格的土石方体积相加，即可得到总体积。

同时，根据设计要求可以进行不同区域的合并计算，以得到更为准确的土石方体积。

需要注意的是，在进行方格网计算土石方时，应注意将图纸上的线与实际地形相对应，以确保计算的准确性。

此外，还需要根据具体工程的要求进行适当的修正，如坡面修正等。

综上所述，方格网计算土石方是土木工程中非常重要的一个内容，通过确定网格大小、绘制地面剖面图、确定土石方的高度、计算每块网格的土石方体积和统计所有网格的土石方体积等步骤可以得到准确的土石方体积，为土方工程和石方工程的设计与施工提供了重要的数据支持。

南方CASS软件该怎样计算土方量1.方格网法土方量计算：（使用该方格网计算土方前，须使用PLine复合线围取闭合的土方量计算边界，一定要闭合，但是尽量不要拟合。

因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。

）用方格网法算土方量，设计面可以是平面，也可以是斜面，还可以是三角网。

（1）设计面是平面时的操作步骤：选择“工程应用\方格网法土方计算”命令。

命令行提示：“选择计算区域边界线”；选择土方计算区域的边界线（闭合复合线）。

屏幕上将弹出方格网土方计算对话框，在对话框中选择所需的坐标文件（原始的地形坐标数据）；在“设计面”栏选择“平面”，并输入目标高程；在“方格宽度”栏，输入方格网的宽度，这是每个方格的边长，默认值为20米。

由原理可知，方格的宽度越小，计算精度越高。

但如果给的值太小，超过了野外采集的点的密度也是没有实际意义的。

点击“确定”，命令行提示：最小高程=XX.XXX ,最大高程=XX.XXX总填方=XXXX.X立方米, 总挖方=XXX.X立方米同时图上绘出所分析的方格网，填挖方的分界线(绿色折线)，并给出每个方格的填挖方，每行的挖方和每列的填方。

（2）设计面是斜面时的操作步骤：设计面是斜面的时候的，操作步骤与平面的时候基本相同，区别在于在方格网土方计算对话框中“设计面”栏中，选择“斜面【基准点】”或“斜面【基准线】”A. 如果设计的面是斜面（基准点），需要确定坡度、基准点和向下方向上一点的坐标，以及基准点的设计高程。

点击“拾取”，命令行提示：点取设计面基准点:确定设计面的基准点；指定斜坡设计面向下的方向:点取斜坡设计面向下的方向；B.如果设计的面是斜面（基准线），需要输入坡度并点取基准线上的两个点以及基准线向下方向上的一点，最后输入基准线上两个点的设计高程即可进行计算。

点击“拾取”，命令行提示：点取基准线第一点:点取基准线的一点；点取基准线第二点:点取基准线的另一点；指定设计高程低于基准线方向上的一点:指定基准线方向两侧低的一边；（3）设计面是三角网文件时的操作步骤：（适用于有多个不同设计高程的平整场地，使用该方式进行土方计算前，须使用设计高程建立DTM三角网，并使用“等高线/三角网存取/写入文件”保存为*.sjw文件）首先，在方格网土方计算对话框中，顶部选择所需的坐标文件（原始的地形坐标数据）。

利用CASS计算原地貌高程方格网土方（新手教程）说明：方法来自网络，根据个人理解整理步骤如下。

系统及软件情况：Windows10- 64位、CAD2014+天正建筑2014、EXCEL2010、CASS9.1。

前言：笔者近日遇到一个问题，某工程收到图纸“原地貌高程方格网(土方队）.dwg”需要计算大开挖土方，完成面是绝对标高6.5m。

由于仅凭一张图纸没有全站仪的测绘文件，即缺少“原地貌高程点信息的测量数据.DAT”文件，按照常规方法难以直接用CASS9.1计算。

通过查询网上方法得知，可以使用CAD2014自带功能“工具—数据提取”，导出相应三维坐标信息到EXCEL2010，最后复制到记事本新建“.TXT”文件，并更改后缀文件名为“.DAT”，再导入CASS9.1计算方格网土方。

正文：1、启动软件CAD2014+天正建筑2014打开图纸“原地貌高程方格网(土方队）.dwg”，使用CAD“特性”命令（快捷键CTRL+1）查看方格网高程数字所在的图层信息，然后使用天正“关闭其他图层”命令及CAD“快速选择”命令，将黄色高程数字的图层孤立出来，另存为文件“纯FGW图层点.dwg”；2、使用CAD“工具-数据提取”命令，将高程点信息导出EXCEL2010；3、此时用软件EXCEL2010打开“纯FGW图层点.xls”，经过对比CAD查看高程点的数量一致；4、使用EXCEL2010的“右键-转换为数字”命令、“合并& ”命令，将单元格数据处理为“序号，，Y坐标，X坐标，Z坐标”的形式，并粘贴到软件记事本“.TXT”文件中，修改后缀文件格式为“.DAT”。

此时高程点已经导出；5、使用CASS9.1软件“fgwtf_getpt ”命令及图纸“原地貌高程方格网(土方队）.dwg ”、文件“原始高程点.DAT ”计算方格网土方。

如果软件没有生成方格网挖填边界请使用“地物编辑--重新生成”命令。

完成。

谢谢观看，笔者技术有限，恳请各位指正！多谢！关于CAD导出高程点坐标的方法来自微信公众号：测量玩家。

CASS9。

1方格网计算土石方教程1、打开图形→导入地形图2、进入菜单“绘图处理" →展高程点（现场开挖后收方测量点、自处理设计标高点）→找到****。

dat格式文件打开3、确定计算范围,用多段线绘制计算范围(即展高程点范围），4、进入菜单“等高线”→建立DTM（选择由图面高程点生成）→确定→选择“选取高程点的范围”→选择建模边界→自动生成三角网5、进入菜单“等高线”→三角网存取→写入文件→命名文件后选择三角网对象保存6、入菜单“工程应用" →方格网土方计算→选择计算边界→选择打开地面高程点。

dat文件→选择打开三角网.sjw文件→设置计算参数→设置方格网位置方向→计算OK所有坐标数据文件需转换为（。

dat)格式文件,在。

txt文件内将数据设置好后，直接将。

txt文件后缀改为。

dat格式文件原始地面数据采集1、现场测量后整理在.txt文件内,直接将.txt文件后缀改为.dat格式文件2、在CASS内,点击在应用工具栏上的红色.91→选择将所展的点追加到数据文件中,命名文件后设置展点完毕后保存。

生成三维模型：建立方格网后，选择“等高线—-—坡度分析-——颜色填充—选择填充方式（2。

实心填充），再进行：等高线———三维模型-低级着色方式”生成完成，选择“显示—三维动态显示"即可查看提取高程点：1、地形图标高图根点没有被损坏，点击图根点可以显示其坐标、高程，那么，可以直接提取。

提取方式：（1）、工程应用—高程点生成数据文件—图块生成数据文件—输入高程点所在的图层名称—-—高程点信息所在的位置输入选项2高程点Z值。

即可提取。

2、等高线提取高程---选择复合线生成，根据命令提示即可。

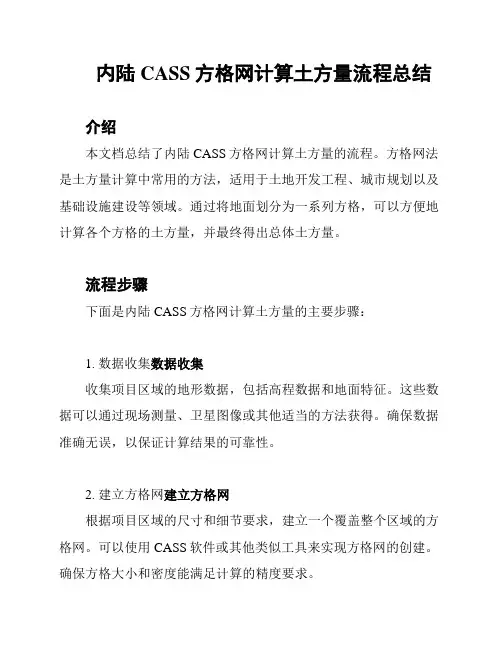

内陆CASS方格网计算土方量流程总结介绍本文档总结了内陆CASS方格网计算土方量的流程。

方格网法是土方量计算中常用的方法，适用于土地开发工程、城市规划以及基础设施建设等领域。

通过将地面划分为一系列方格，可以方便地计算各个方格的土方量，并最终得出总体土方量。

流程步骤下面是内陆CASS方格网计算土方量的主要步骤：1. 数据收集数据收集收集项目区域的地形数据，包括高程数据和地面特征。

这些数据可以通过现场测量、卫星图像或其他适当的方法获得。

确保数据准确无误，以保证计算结果的可靠性。

2. 建立方格网建立方格网根据项目区域的尺寸和细节要求，建立一个覆盖整个区域的方格网。

可以使用CASS软件或其他类似工具来实现方格网的创建。

确保方格大小和密度能满足计算的精度要求。

3. 方格划分方格划分将地面划分为一系列方格。

每个方格代表一个小区域，可以通过方格的边界来定义其范围。

方格的大小可以根据需要来选择，但应保证数据点的密度足够高，以准确反映地表的形状和高程变化。

4. 土方计算土方计算在每个方格内，计算土方量。

可以使用体积计算公式，根据方格的高程数据和面积来计算土方量。

确保使用适当的单位，并考虑土方的填方和挖方情况。

5. 总计土方量总计土方量对所有方格的土方量进行累加，得出整个项目区域的总体土方量。

可以使用CASS软件或其他计算工具来自动完成累加和计算。

6. 结果验证结果验证对计算结果进行验证，确保计算过程正确无误。

可以和现场实际测量的数据进行对比，查看计算结果的准确性。

注意事项在进行内陆CASS方格网计算土方量的过程中，需要注意以下事项：- 数据收集要准确可靠，包括高程数据和地面特征等信息。

- 方格网的大小和密度应适应项目区域的要求，以保证计算精度。

- 土方计算公式要准确，考虑填方和挖方的情况。

- 计算结果应与现场实际测量数据进行验证，确保计算准确无误。

结论内陆CASS方格网计算土方量是一种简单且常用的方法，适用于土地开发、城市规划和基础设施建设等项目。

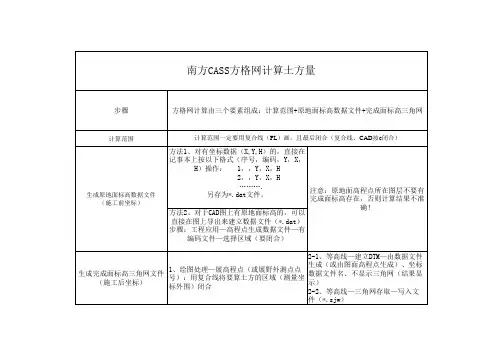

一、方格网计算三个组成要素：计算范围+原地面标高数据文件+完成面标高三角网二、计算范围（实际土方开挖回填施工边界）：注意：计算范围一定要用复合线（PL）画，且最后闭合（CAD按c闭合）三、原地面标高数据文件将原地面标高生成高程点坐标数据文件（*.dat），方法有以下2种：1、对有坐标数据（X,Y,Z）的，直接在记事本上按以下格式（序号，编码，Y，X，Z）格式：1，，Y，X，Z2，，Y，X，Z………另存为*.dat文件；或直接把保存好的*.txt文件重新命名为*.dat 文件。

2、对于CAD图上有原地面三维标高的，可以直接在图上导出来建立数据文件（*.dat）步骤：工程应用——高程点生成数据文件——有编码文件；四、完成面标高数据文件→完成面标高三角网文件1、首先要生成完成面标高数据文件（*.dat）,步骤同上生成原地面标高数据文件；（圈范围线一定要是闭合线）2、接着生成三角网：第一步：建立DTM模型，可以由已有设计标高数据文件或图面高程点生成。

步骤：等高线——建立DTM——（由已有数据文件或图面高程点生成）；第二步：建立三角网并生成三角网文件；建立DTM的时候，会自动生成了一个*.sjw文件，如果要删掉个别不合理的三角形，删掉后按下面步骤保存：步骤：等高线——三角网存取——写入文件（*.sjw）五、方格网法计算过程步骤：工程应用——方格网法土方计算——确定计算范围——高程点数据文件*.dat（原地面）——三角网文件*.sjw(完成面)。

注意：注意方格的宽度总结步骤：1、打开软件—绘图处理—展高程点（选择挖完后的数据）—圈范围线（一定要是闭合的线）—可以另存范围线2、等高线—建立DTM—由数据文件生成-坐标数据选择开挖前的数据-确定-生成了三角网3、工程应用—方格网法土方计算—选择闭合线—输入高程点坐标文件开挖前的数据*.dat（原地面）—三角网文件选择挖完后的数据三角网文件*.sjw(完成面)—输入方格宽度—确定—点击左键右键。

南方C A S S方格网计算土方有原始地貌和竣工地貌计算The Standardization Office was revised on the afternoon of December 13, 2020南方CASS方格网法计算土方量有原始地貌和竣工地貌用方格网法计算期间土方1.原始地貌生成dat文件（若直接从全站仪导出数据则就是dat文件，不需转化，可用记事本查看，此处针对dwg高程数据点文件）：打开原始地貌图——工程应用——高程点生成数据文件——有编码高程点——选择存储位置，输入名称——命令2（直接选取高程点或控制点）——框选存储对象——右键确认——完成dat文件转化。

2.竣工地貌计算分块（通常方格网不会整个一大块一次计算，会划分很多块再计算，若整个计算，可忽略此步骤）：打开竣工地貌图——命令boundary——拾取——点取一个封闭区域——右键确认——回车——拾取。

以此循环，直到将所有封闭区域分别点取，全部分块都生成边框。

通常点取封闭区域的时候，会出现点取区域不封闭的提示，此刻可以执行copy命令，将该封闭区域复制出来，单独点取后，生成边框，再将边框移动到原来的位置，完成分区。

或者用PL命令手画封闭。

生成边框之前，最好换一种线的颜色，这样生成的边框能够区分，避免就算成功生成边框也不易分辨的问题。

3.竣工地貌生成三角网：等高线——建立DTM文件——用图面高程点——命令2（直接选取高程点或控制点）——框选要生成的对象——右键确认——完成三角网文件。

4.检查三角网文件正确性：等高线——重组三角网——点取图上错误三角网线。

三角网文件线条是一种颜色，生成的封闭区域框是另一种颜色，直接修改两种颜色线条交叉区域即可完成三角网文件检查。

5.三角网存取：等高线——三角网存取——写入文件——选择存储位置，输入名称——框选对象——右键确认。

6.计算土方工程量：命令fgwtf_getpt——选择计算区域边界线——填入原地貌dat文件，填入竣工地貌sjw文件——确认方格网起始位置0,0（就是：命令处输入0,0）——命令Z回车，命令E回车——生成计算网格——M回车——移动网格到相应位置。

测量工作中经常会遇到计算土方问题，计算两期土方是CASS的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。

为了使大家深入了解CASS6.1计算两期土方的方法，提出此问题与大家一起讨论学习。

一般来说，下面三种方法均可以计算两期土方：1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算（设计面为三角网）三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量：点击等高线，选建立DTM或图面DTM完善点击建立DTM后会显示：选由图面高程点生成，确定。

此时要注意左下角显示的文字，点击回车键即可。

把区域的边界线选中后，就会自动形成三角网，如图所示：三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：选中后就会显示下图：注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深0.5m）后回车，方量就会在左下角有显示。

方量计算完成。

方格网法计算方量：方格网法计算方量首先要采点，点击工程运用鼠标向下，选指定点生成数据文件，如图所示：然后就会自动跳出一个窗口，如图所示：先把文件放在自己能够找的道的文件里，如桌面，起好名字，保存即可。

窗口自动关闭后，左下角就会显示指定点：，此时，只要把鼠标放在高程点上左击后，会显示地物代码，代码就是点的行政代码，如边界线就写B，房子就写F，现在采点直接回车即可。

回车后，又会显示高程（0.00），这是后，就需要输入你所用鼠标点击的高程点。

水深要有负号，当然，正的水深就不需要加号了，直接输入就好。

最后会显示的是输入点号（1），这一步，只要直接回车就可以了。

就这样把工作区域的点全部踩完。

重新打开CASS成图软件，点击绘图处理的站高程点如下图：就会弹出一个窗口，如下图：找到刚才保存好的采点文件，并打开它，此时，左下角会显示标记高程点的距离（米）：输入2，2米的意思就是点与点之间的距离(直接回车也可)。

浅谈CASS软件的方格网法土方量计算摘要：在现在的工程建设中,土石方量的测量和计算显的相当重要,并且土石方量的计算是是工程预决算的重要资料,土石方量计算的正确与否是能否可行地进行工程建设和办理相关签证的一个重要原因。

方格网法土方量计算是土方工程中的一个重要组成部分。

本人就在合肥见习期间所用到的CASS软件的方格网法土方量计算方法，进行阐述。

关键词：CASS方格网法，土方量计算1数据的获取普遍土方量的计算主要经过两种方法获得计算所必要的数据,分别是外业测量和根据内业提取数据。

外业数据采集时,相比范围稍大的测区要先创建测区控制网,精度要满足土方量计算的相关精度要求,平面控制一般采用导线布设即可。

相比范围较小的测区,可采用任意坐标系的方式创建控制网。

在采集野外数据时采集点的密度需要适当，过疏不可以真实反映地形,过密则增加野外工作量,造成不必要浪费，采点范围要尽可能的反映真实地貌。

野外采点时,可以用一站多镜的方式进行,一般在地形线上要有充足密度的点,特征点也要尽量测到,这样才气真实地反应地形;在别的地形变化不大的地方,可以适当放宽采点密度。

正确选择地形特征点（如地势变化比力大的陡坎处最好坎上坎下并且测点）是外业数据采集相当重要的工作,它是内业计算的基础。

同样也可以根据已有的地形图,根据图面测高程进行计算。

点击CASS下拉菜单“工程应用”，选择“高程点生成数据文件”，输入文件名保存，然后选取高程点的范围即可。

2内业计算内业处理的基本思想便是把野外采集的高程点转入CASS软件中,然后采用相关模型进行计算。

CASS在工程应用中,计算土方量的方法有多种,最常用的有：DTM法土方计算、用断面法进行土方计算、方格网法土方计算,等高线法土方计算。

下面就重点方格网法进行阐述。

坐标数据文件是CASS最基础的数据文件,扩展名是“.DAT”。

无论是野外采集的数据还是根据已有地形图获得的数据, 最后都要生成坐标文件。

而由方格网来计算土方量是根据实地测定的地面点坐标（X、Y、Z）和设计要求的,经过生成方格网来计算每一个长方体的填挖方量和四个角点的设计高程,最后累计得到指定范围内填方和挖方的土方量,并绘出填挖方分界线。

怎么用CASS的方格网法计算两期土方量本经验介绍用CASS的方格网法计算两期土方量;
•CASS
1. 1
方格网法是工程应用中常用的土方计算方法;如图,设计面选择有四种方式,其中较为常用的有两种,一是平面选项,主要用于设计面为平面的情况；二是三角网文件选项,主要用于两期都不为平面的情况;本经验主要介绍后者;
2. 2
首先,展“后期”高程点文件即开挖或换填后测量的数据,展点图如下所示;
3. 3
等高线下选“建立DTM”命令,弹出对话框内选“由数据文件生成”;生成的三角网文件如图;
4. 4
此时,在“后期”数据文件存储位置自动生成三角网文件“后期.sjw”;
5. 5
在图层管理面板内全选高程点图层图元并删除,再次展“前期”高程点数据文件即原地面的测量数据;如图所示;
6. 6
由图可见,后期数据中与前期大致重合的部分是施工区域,所以方格网法选择计算区域时,应圈定该区域,如图,用闭合的多段线圈出范围;
7.7
选择方格网法,弹出的对话框内选择如图;
8.8
计算两期土方时,最重要的是时刻弄清用哪期的数据生成三角网,用哪期的数据圈定计算范围;。

测量工作中‎经常会遇到‎计算土方问‎题，计算两期土‎方是CAS‎S的特色之‎一，特别是区域‎土方平衡施‎工过程中，或测量了两‎次结果之后‎，它能一次性‎为我们计算‎出同一区域‎的填挖方土‎方量，很是方便。

为了使大家‎深入了解C‎A SS6.1计算两期‎土方的方法‎，提出此问题‎与大家一起‎讨论学习。

一般来说，下面三种方‎法均可以计‎算两期土方‎：1、两断面线间‎土方计算2、DTM法两‎期土方计算‎3、方格网土方‎计算（设计面为三‎角网）三角网法、方格网法是‎常用的方法‎，断面法是提‎供给甲方的‎方量依据，一般三种方‎法的计算差‎距不会超过‎2%---5% 。

三角网法计‎算方量：点击等高线‎，选建立DT‎M或图面D‎T M完善点击建立D‎T M后会显‎示：选由图面高‎程点生成，确定。

此时要注意‎左下角显示‎的文字，点击回车键‎即可。

把区域的边‎界线选中后‎，就会自动形‎成三角网，如图所示：三角网形成‎后，再点击工程‎运用中的D‎T M法计算‎土方量，选中根据图‎上三角网，如图所示：选中后就会‎显示下图：注意左下角‎的提示：输入平场高‎度（就是设计深‎度，一般情况要‎加上超深0‎.5m）后回车，方量就会在‎左下角有显‎示。

方量计算完‎成。

方格网法计‎算方量：方格网法计‎算方量首先‎要采点，点击工程运‎用鼠标向下‎，选指定点生‎成数据文件‎，如图所示：然后就会自‎动跳出一个‎窗口，如图所示：先把文件放‎在自己能够‎找的道的文‎件里，如桌面，起好名字，保存即可。

窗口自动关‎闭后，左下角就会‎显示指定点‎：，此时，只要把鼠标‎放在高程点‎上左击后，会显示地物‎代码，代码就是点‎的行政代码‎，如边界线就‎写B，房子就写F‎，现在采点直‎接回车即可‎。

回车后，又会显示高‎程（0.00），这是后，就需要输入‎你所用鼠标‎点击的高程‎点。

水深要有负‎号，当然，正的水深就‎不需要加号‎了，直接输入就‎好。

最后会显示‎的是输入点‎号（1），这一步，只要直接回‎车就可以了‎。

CASS软件中方格网法计算土方量的原理及误差分析测量一室罗林摘要：本文探讨的主要问题是在CASS7.1软件平台过土石方计算的方格网法对同一区域的计算结果进行比较分析，得出该方法的精度和适用围。

论文在系统的分析了土石方计算原理的基础上，得出方格网法计算土方量的误差可能来源，分析其精度。

同时结合应用实例，最终得出它的适用围的结论。

关键词：土石方计算；方格网；误差分析1绪论1.1 概述在各种工程建设如铁路、公路、港口、城市规划等中，土方量计算是一项经常性的、不可缺少的工作，且在整个工程量中，土方工程常占有较大比例。

土方量计算精度的高低直接影响到建设工期、经济效益。

需要合理的进行土方调配，节省施工费用，加快工程进度。

因此，研究土方量的计算方法，精度及计算方法的实用围、条件和存在的问题是非常必要的。

土石方工程量的计算，实际上就是计算设计标高与自然地面标高之间的土石方体积。

设计面有平面、斜面、曲面，而自然地面更是变化多端，要求计算出来的工程量绝对准确，一般来说不大可能，也不必要，因为要精确计算土石量，则对地形测量的资料要求非常高，这样会大大增加土石方量的成本。

1.2 国外研究现状土石方量测量与计算是测量人员的一个重要任务，也是工程预决算的基础资料，土石方量计算的正确、及时性是能否有效地进行工程建设和管理的一个重要因素。

一直以来，工程技术人员计算土石方量、采石场储量通常采用方格纸用图解法来计算，这种方法精度差，速度慢，其准确性难以保证，计算的土石方量与工程施工实际土石方量往往相差达30%以上，给工程施工及造价造成极大的不确定性。

因此有必要就方格网法为例对土方量计算方法及影响其准确度的因素进行探讨。

随着数字测图技术的发展，CASS 软件已经得到广泛的应用，它不但有地形、地籍成图功能，也有工程应用功能，这使得土石方量计算变得快捷而准确。

1.3 本文探讨的主要问题本文探讨的重点是利用CASS7.1平台中土石方计算的方格网法进行误差对比分析，从计算原理入手，并结合实例，通过对比分析得出结论。
