旋转蒸发仪参数要求

旋转蒸发仪使用方法与注意事项一、旋转蒸发仪的使用方法：1.准备工作：a.检查设备的电源是否正常，并确保必要的安全措施已经采取。

b.检查仪器是否清洁，并确认机械部件是否完好，存储瓶是否准备就绪。

2.装样：a.将待蒸发的溶液倒入玻璃瓶或烧瓶中，不宜超过容器的三分之二b.确保溶液没有溢出容器，并用塞子密封容器。

若需使用溶解气体，需要用塞子上的针头连接气源。

3.设置参数：a.打开旋转蒸发仪的电源，将温度设定到适宜的范围。

一般来说，常温下使用室温，高温时则需要提高温度。

b.调整旋转速度，使液体离心和扩散良好。

4.开始蒸发：a.打开水槽冷却系统或冰浴冷却系统，以便及时冷却旋转蒸发仪的冷凝管。

b.打开真空泵或水泵，使蒸发所需的负压得以建立。

c.当溶液开始蒸发时，可以根据需要调整真空泵的抽气速度。

如果气泡太大或蒸发速度过快，可以适当降低抽气速度。

5.监控过程：a.在蒸发过程中，应定期检查溶液的温度和旋转速度，并根据需要进行调整。

b.观察蒸发瓶内的溶液状态，确保没有溢出或溅出。

如有需要，可以适时调整真空泵的抽气速度。

6.停止蒸发：a.当所需的溶剂量减少到一定程度时，关闭真空泵或水泵，停止抽气。

b.关闭水槽冷却系统或冰浴冷却系统，停止冷却冷凝管。

c.关闭旋转蒸发仪的电源，等待溶剂和玻璃器皿冷却后再取出。

二、旋转蒸发仪的注意事项：1.安全措施：a.在操作旋转蒸发仪时，穿戴适当的个人防护装备，如实验手套和护目镜，以防溶液溅到皮肤和眼睛。

b.使用旋转蒸发仪时，确保周围环境通风良好，以避免吸入有害气体。

2.操作细节：a.在装样和取样时，小心操作，避免溶剂的溢出和溅出。

b.蒸发过程中，要及时观察溶液的状态，避免溶液的温度过高或旋转速度过快。

3.清洁维护：a.使用旋转蒸发仪后，应及时清洗设备，避免残留物积累影响下一次的使用。

b.定期检查和维护设备的机械部件，如轴承和密封件等，确保其正常运转。

4.真空系统：a.在使用真空泵时，应注意真空度的控制，避免过高或过低造成设备的损伤。

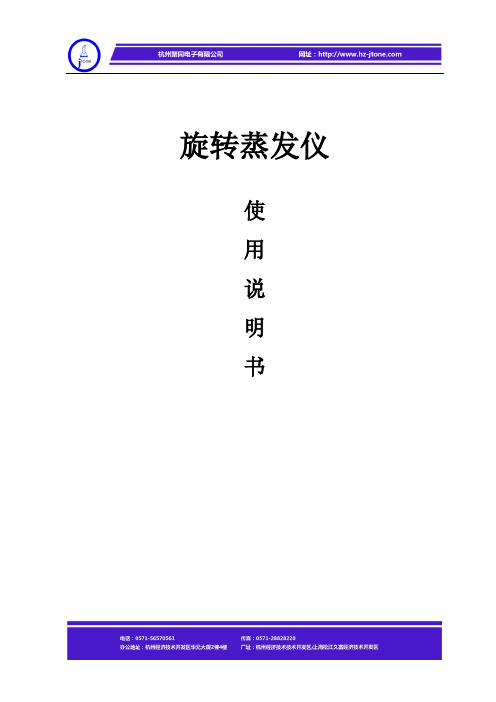

旋转蒸发仪使用说明书一、用途和特点旋转蒸发器主要用于医药、化工和生物制药等行业的浓缩、结晶、干燥、分离及溶媒回收。

其原理为：在真空条件下，恒温加热，使旋转瓶恒速旋转，物料在瓶壁形成大面积薄膜，高效蒸发。

溶媒蒸发经高效玻璃冷凝器冷却，回收于收集瓶中，大大提高蒸发效率。

特别适用于对高温容易分解变性的生物制品的浓缩提纯。

本公司旋转蒸发器集国内外同类产品之精华，积本公司成功实践经验，已形成2L、3L、5L、10L、20L、50L系列，产品设计循环高效、实用、经济原则。

一切为用户着想。

RE-2001型特点：1、变频调速，变频器进口，工作稳定可靠。

2、采用聚四氟乙烯和橡胶复合密封，能保持高真空度。

3、采用高效冷凝器确保高回收率。

4、旋转瓶用螺母连接，便于装卸。

5、副冷凝器与收集瓶之间装有自动切换装置。

收集瓶下口装有活塞，回收溶媒十分快捷。

可连续进料不停机回收物料。

6、真空系统装真空表，对低沸点物料可选择最佳工作真空度。

7、水浴锅数字恒温控制，并可上下升降。

8、结构合理，用料讲究。

机械结构大量采用不锈钢和铝合金件。

玻璃件全部用耐高温高硼玻璃。

橡胶密封易损件全部采用新国标，便于用户采购更换。

二、主要技术参数旋转瓶容量：20 L收集瓶容量：10L旋转速度：0-110转/分(变频调速)电机功率：250W水浴功率：4KW水浴升降距离：180mm电源电压：220V50Hz三、仪器安装1）将机架放置在靠近水源，牢固的工作台上，如遇不平可垫四只硬橡皮脚。

2）将电控箱立杆、电控箱安装在机架上，旋紧固定螺丝，连接好电机五芯插头。

3）将主冷凝器固定夹安装在真空表立杆上，然后将真空表立杆安装在机架上，固定好。

4）将导气瓶安装在机头上。

5）将副冷凝器与导气瓶连好，并用托架托住，在连接处安装专用四氟密封垫。

6）将收集瓶与副冷凝连接好，用托架托住，在连接处安装专用四氟密封垫。

7）将主冷凝器插在副冷凝器上，用固定夹固定。

8）安装、抽气口，进料阀，放料阀。

中试级旋转蒸发仪参数
中试级旋转蒸发仪是一种常用的化工设备，其参数对于设备的使用效果至关重要。

以下是中试级旋转蒸发仪的主要参数介绍：
1. 转速：中试级旋转蒸发仪的转速一般在10-200rpm之间，不
同样品需要不同的转速。

转速过快会导致样品挥发过快，影响分离效果；转速过慢则会影响样品的蒸发速度，使试验时间过长。

2. 蒸发瓶容积：中试级旋转蒸发仪的蒸发瓶容积一般在1-5L之间，不同实验需要不同容积的蒸发瓶。

容积过小会限制样品的蒸发速度，容积过大则会导致样品分布不均。

3. 加热功率：中试级旋转蒸发仪的加热功率一般在1-5KW之间，不同样品需要不同的加热功率。

功率过小会延长试验时间，功率过大则会导致样品过度加热，影响分离效果。

4. 真空度：中试级旋转蒸发仪的真空度一般在10^-2-10^-3mbar 之间，真空度过低会影响蒸发速度，真空度过高则会导致样品挥发过快。

以上是中试级旋转蒸发仪的主要参数介绍，对于不同的实验需求，需要根据以上参数进行调整，以达到最佳的实验效果。

- 1 -。

旋转蒸发仪的使用方法及注意事项旋转蒸发仪的使用方法及注意事项引言旋转蒸发仪是一种广泛应用于化学实验室的常见设备，用于快速蒸发液体溶剂。

本文将介绍旋转蒸发仪的使用方法及需要注意的事项，以确保使用者能够正确操作设备，提高实验效果。

1. 设备介绍旋转蒸发仪由以下几个主要部分组成：- 主控台：用于设置和控制旋转蒸发仪的参数，如旋转速度、温度等。

- 蒸发瓶：用于放置待蒸发的液体溶剂，通常为圆底烧瓶。

- 固定架：用于固定旋转蒸发仪，确保设备的稳定性。

- 冷凝器：用于将蒸发的溶剂气体冷凝成液体，以便收集和回收。

- 过滤瓶：用于收集冷凝液，防止溶剂蒸发浪费。

2. 使用方法2.1 准备工作在开始操作旋转蒸发仪之前，需要进行以下准备工作：- 检查设备的电源和安全开关是否处于关闭状态。

- 检查蒸发瓶、冷凝器和过滤瓶是否清洁，并确保其它配件完好无损。

- 检查设备的外部和内部是否干净，如有污垢应及时清理。

2.2 设置参数1. 将蒸发瓶安装至主控台，并确保固定牢固。

2. 打开主控台，设置所需的旋转速度和温度。

通常情况下，旋转速度为50-200转/分钟，温度为40-60摄氏度。

3. 等待设备预热至设定温度。

2.3 开始蒸发1. 将待蒸发的液体溶剂倒入蒸发瓶中。

2. 将冷凝器连接至蒸发瓶，确保连接密封。

3. 打开主控台，开始旋转蒸发仪。

4. 根据需要，可以适当调整旋转速度和温度。

5. 观察蒸发过程，注意冷凝器是否正常工作，收集冷凝液时可以使用过滤瓶。

2.4 结束操作1. 当蒸发完成或实验结束时，关闭主控台，停止旋转蒸发仪。

2. 将冷凝器和过滤瓶从蒸发瓶上取下，注意防止溶剂外溢。

3. 将冷凝液正确处理，如有需要，可收集并存放以备进一步处理或回收。

3. 注意事项- 在操作旋转蒸发仪之前，务必阅读并遵守设备使用说明书，以免因操作不当导致意外事故。

- 使用过程中应佩戴耐酸碱手套和护目镜等个人防护用品。

- 避免在不稳定的平台上使用旋转蒸发仪，确保设备固定稳定。

确认/验证小组汇审2022年目录一、概述 (3)1.1设备简介 (3)1.2设备基本信息 (3)1.3主要技术参数 (3)二、验证目的 (3)三、验证范围 (4)四、验证小组成员及职责 (4)五、确认时间安排 (5)六、验证前条件确认 (5)6.1相关文件确认与培训 (5)6.2 仪器仪表的确认 (6)七、验证内容 (6)7.1 安装确认 (6)7.2 运行确认 (8)7.3 性能确认 (10)八、偏差及漏项 (13)九、验证总评价 (14)十、验证周期 (15)十一、确认方案及批准 (15)30L旋转蒸发仪设备确认方案一、概述1.1设备简介旋转蒸发仪是由旋蒸瓶、导气管、冷凝器、收集瓶、水浴锅组装而成，主要用于真空状态下分离不同沸点的溶液，旋转蒸发仪能在负压与恒温条件下通过恒速旋转形成薄膜进行浓缩，同时利用冷凝器回收溶剂，适用于物料的浓缩、结晶、分离和容积回收。

1.2设备基本信息1.3主要技术参数二、验证目的通过验证，保证设备安装并运行后，工作性能符合生产工艺和生产规模的要求，标准操作程序符合生产操作要求。

以证实该设备依然能够正确运行，可靠、稳定,并符合《药品生产质量管理规范(2010年修订)》的要求。

确认过程应严格按照本方案规定的内容进行，若因特殊原因确需变更时，应填写确认方案变更申请及批准书，报质量受权人批准。

三、验证范围本验证方案验证内容包括安装确认、运行确认和性能确认。

四、验证小组成员及职责本项目的验证小组，由质量部与设备部相关技术及管理人员组成，于2022年05月成立，小组成员的分工如下：五、确认时间安排1. 年 月 日 - 年 月 日 起草、审核、批准验证方案2. 年 月 日 - 年 月 日 确认小组培训方案及相关SOP3. 年 月 日 - 年 月 日 安装确认4. 年 月 日 - 年 月 日 运行确认5. 年 月 日 - 年 月 日 性能确认6. 年月 日 - 年 月 日 撰写验证报告六、验证前条件确认6.1相关文件确认与培训检查确认该设备SOP 是否为拟批准的文件，相关人员是否已经过相关SOP 及验证方案的培训。

旋转蒸发仪技术参数一、主要用途专门用于标准蒸馏、结晶、产物浓缩、粉末干燥以及一种或多种溶剂的分离，也可用于气相、液相以及质谱分析过程中样品的前处理。

二、技术参数大屏幕液晶显示*在同一个面板上显示真空度、温度、蒸汽温度、水浴温度*可通过电缆线控制仪器参数，可远程控制蒸发瓶固定夹连接到退瓶器上，防止丢失*双重的加热锅温度过温保护：高于设定温度5℃，断电保护；水浴锅温度高于250 度，断电保护升降：自动升降，可通过上下按钮控制升降*高度调整速度：30mm/s高度调整：155mm*加热功率：1300W*密封圈：石墨填充的 PTFE 材质，使用寿命更长旋转速度范围：10‐280rpm*连续调节蒸发瓶角度：20-80度*加热锅温度范围：20‐210℃，数字温度显示*控温精度：±1℃过热断电保护：250℃加热锅温度设定：数字加热锅温度控制方式：微处理器*加热锅材质：1.4404/AISI 316L蒸发速率：1200 ml H2O/h浓缩面积：1200cm2水浴容积：4.5LUSB 接口，可传输实验数据三、主要功能*在液晶控制面板上方便简捷地设定所需加热锅温度、蒸气温度以及真空度* 数字显示旋转速度、蒸气温度和加热锅温度可通过一个按钮撤除全部操作，无需打开真空阀*可配备速度控制的真空泵，通过转速调控真空度只需按动按钮一下，可完成旋转开始、真空控制和程序定时器等全部操作*可设定和编辑多个最常用的应用程序保存在存储器里可设定所需真空度变化梯度的程序*过程定时器可以允许无人操作安全加热锅温度备份系统，提供额外的控制自动蒸馏功能*内置真空和蒸气控制器，3 段程序自动蒸馏*可控制参数为压力，用于溶剂的分离，可在蒸馏过程中通过按动单键令真空度保持恒定*可控制参数为蒸气温度，用于精细精馏，可自动寻找真空度然后进行控制*可自动寻找多个的真空度并且保持恒定四、真空泵级别材质：2级泵，抗化学腐蚀材料；最大抽真空速度:0.75m3/h重量:6Kg最大的真空度:12mbar五、冷却循环水控温范围：-5~35℃；LED数显压缩机制冷温度稳定度：±0.3℃；五、附带配置1.进口原装主机1台（含原装自动真空控制器、温度控制器）。

旋转蒸发仪使用与注意事项一、旋转蒸发仪的使用方法1.准备工作：a.首先，确认工作区域清洁整齐，无杂物干扰。

b.检查旋转蒸发仪的电源是否正常，并接通电源。

2.准备液体样品：a.根据实验要求，准备好待浓缩或分离的液体样品。

b.如果样品需要预处理，如过滤或调整pH值，要事先完成。

3.检查旋转蒸发仪：a.检查主机是否正常工作，转速是否稳定。

b.检查热水浴或冷却系统的工作状态，确保可以提供稳定的温度。

4.设置旋转蒸发仪参数：a.根据样品的特性，设置合适的转速和加热温度。

b.注意不要设置过高的温度，以免样品烧焦或产生危险。

5.装样：a.将待浓缩或分离的液体样品倒入旋转蒸发仪瓶中。

b.注意不要超过容器的最大容积，以防止溢出。

6.开始旋转蒸发：a.打开旋转蒸发仪的电源开关，启动主机。

b.调节旋转速度和加热温度，控制好样品的蒸发速率。

7.注意观察：a.在旋转蒸发的过程中，时刻观察样品的状态。

b.如有异常，及时调整转速和温度，以保持蒸发的稳定性。

8.结束蒸发：a.当样品浓缩到合适的程度时，关闭加热系统。

b.注意不要立即停止旋转，应先降低转速，待样品冷却后再停止旋转。

9.取样：a.将浓缩后的样品取出，置于合适的容器中储存或进行后续实验。

10.清洁和维护：a.关闭电源，清洁旋转蒸发仪及配件，保持干净。

b.定期检查设备，如发现损坏或故障，应及时修理或更换。

二、旋转蒸发仪的注意事项1.安全措施：a.使用旋转蒸发仪时，应佩戴合适的防护眼镜和手套，避免样品溅出或对眼睛造成伤害。

b.注意防止样品烧焦或产生危险气体，如挥发性有机物。

2.温度控制：a.严格按照实验要求设置加热温度，不要超过设备的最高承受温度。

b.在加热过程中，密切观察样品的变化，避免样品过热或燃烧。

3.转速控制：a.根据样品的性质和实验要求，选择合适的转速。

b.不要设置过高的转速，以免样品纷飞或容器破裂。

4.注意观察：a.在旋转蒸发的过程中，时刻观察样品的状态。

b.如发现异常，如溢出、冒烟或异味等，应立即停止操作并排除故障。

Buchi旋转蒸发仪作业指导书一、仪器概述1．仪器主要用途：R-210 Buchi旋转蒸发仪可用于易挥发性溶剂的蒸发。

2．仪器主要技术参数：电压：100-240V频率：50/60Hz功率：60W旋转速度：20-280 rpm温度范围：20-180°C二、仪器的操作1、加水，在恒温锅内注入水，最好使用蒸馏水，如使用去离子水可在其中加入0.5 g/L的硼砂。

2、连接电源，将仪器电源插头和恒温锅电源插头插进电源插座内。

3、打开加热开关，设置加热温度，温度显示屏左边显示的为所设置的温度，右边显示的为恒温锅当前的实际温度。

等待水浴温度上升至设定温度再进行蒸发操作，操作过程中勿改变温度。

4、打开冷凝水，水温不超过20°C，流速约40—50 L/h。

5、将待溶液装入蒸馏瓶中，最大重量不超过3 kg。

将蒸馏瓶连接到仪器上，使用固定夹将瓶口连接处固定好。

6、设置40°C下溶剂的蒸汽压（具体数据请查看溶剂表）。

7、设置蒸馏瓶旋转速度，启动速动升降阀使蒸馏瓶浸入水浴。

8、若要调整蒸馏瓶浸入水浴角度，先关闭仪器，然后一只手扶住回流管，另一只手拧松浸入角调节按钮，倾斜驱动器至所需角度，旋紧角度调节旋钮。

9、按start键，当压力到达所设定的真空度时，等待1—2分钟观察是否有溶剂蒸出。

如果未见溶剂蒸出，再优化实验参数（逐渐降低压力或升高水浴温度）。

10、实验完毕，按stop 键，启动速动升降阀将蒸馏瓶升出水浴，等压力恢复至大气压时再取下蒸馏瓶。

11、关闭仪器电源及恒温水浴电源，长期不用拔下电源插头。

三、仪器的维护1、操作者在使用完仪器后，请及时做好仪器及周边的卫生清理工作。

2、经常清洁仪器，基座上面的灰尘及其他污染物可用湿抹布擦净，切勿使用清洁剂或其他有机溶剂擦拭，以防损坏仪器。

3、恒温锅的清洗。

当发现恒温锅被污染或结有水垢时，及时清洗恒温锅的内表面。

清洗前把恒温锅与蒸发仪断开，将里面的水倒空，如果水垢较少，可以用非磨砂的清洁剂清洗，如果水垢很牢固，可以用醋酸清洗。

旋转蒸发仪的操作要点旋转蒸发仪是一种常用于实验室中的仪器，用于分离液体混合物中的溶剂。

下面将介绍旋转蒸发仪的操作要点，帮助读者正确使用该仪器。

1. 准备工作在操作旋转蒸发仪之前，首先需要确认设备整体状况良好。

检查旋转蒸发仪的密封性能，确保其能够正常运转。

同时，确认所需的试剂和溶剂已准备好，并按照实验要求进行配制。

2. 设置参数使用旋转蒸发仪前，需要根据实验要求设置相关参数。

这些参数包括旋转速度、加热温度和真空度。

根据实验要求和试剂性质的不同，这些参数的设定会有所差异。

通常来说，旋转速度应根据试剂的挥发性和溶液的浓度进行调节，加热温度应适当控制以避免试剂的分解或沸腾过剧烈，真空度则需要根据试剂的性质和蒸发速度进行调整。

3. 安装样品瓶将待蒸发的溶液倒入旋转蒸发仪的样品瓶中，并确保样品瓶安装牢固。

注意，样品瓶的容量应根据样品的量来选择，以避免样品过少或过多产生的问题。

此外，在样品瓶中加入适量的玻璃珠或石英砂，以增加蒸发表面积。

4. 启动旋转蒸发仪在安装好样品瓶后，将旋转蒸发仪连接至电源，并启动设备。

根据实验要求，调节旋转速度和加热温度至设定值。

在启动设备之前，确保真空泵已连接并正常运行，以保持设备内部的真空度。

5. 观察蒸发过程一旦设备启动，蒸发过程就会开始。

此时，可以观察样品瓶内的液体逐渐蒸发，形成蒸汽。

注意观察蒸发速度和蒸发过程中的任何异常情况，如泡沫、结晶或颜色变化。

6. 控制蒸发速度根据实验需要，可能需要调节蒸发的速度。

可以通过调节旋转速度、加热温度或真空度来控制蒸发速度。

一般来说，蒸发速度过快会导致试剂的损失或样品的结焦，而蒸发速度过慢则会延长实验时间。

7. 结束蒸发当样品瓶中的溶剂蒸发至所需程度时，可以结束蒸发过程。

首先，关闭加热和旋转功能，停止蒸发。

然后，关闭真空泵，等待设备内部压力恢复正常。

8. 取出样品当设备停止运行后，可以小心地将样品瓶从旋转蒸发仪中取出。

注意，样品瓶可能会有高温，应使用防烫手套或其他工具进行操作。
