一、影响灰铸铁力学性能的主要因素：
化学成分（C、Si、Mn、P、S合金元素）灰铸铁的力学性能金相组织
石墨的形状、大小、分布工艺因素和冶金因素
和数量以及基体组织
工艺、冶金因素：主要有冷却速度，铁液的过热处理、孕育处理、炉料特性等（1）关于冷却速度的影响铸铁是一种对冷却速度敏感性很大的材料，同一铸件的厚壁和薄壁部分，内部和外表都可能获得相差悬殊的组织，俗称为组织的不均匀性。因为石墨化过程在很大程度上取决于冷却速度。影响铸件冷却速度的因素较多：铸件壁厚和重量、铸型材料的种类、浇冒口和重量等等。由于铸件的壁厚、重量和结构取决于工作条件，不能随意改变，故在选择化学成分时应考虑到它们对组织的影响。
（2）关于铁液孕育处理的影响孕育处理就是在铁液进入铸件型腔前，把孕育剂附加到铁液中以改变铁液的冶金状态，从而可改善铸铁的显微组织和性能。
对灰铸铁而言，进行孕育处理是为了获得A型石墨、珠光体基体、细小共晶团的组织，以及减少铸件薄壁或边角处的白口倾向和对铸件壁厚的敏感性；对可锻铸铁而言，是为了缩短短退火周期，增大铸件的允许壁厚和改善组织的结构；对球墨铸铁而言，是为了减少铸件白口倾向，提高球化率和改善石墨的圆整性。
（3）关于铁液过热处理的影响。提高铁液过热温度可以：①增加化合碳含量和相应减少石墨碳含量，②细化石墨，并使枝晶石墨的形成，③消除铸铁的“遗传性”，④提高铸件断面上组织的均匀性，⑤有利于铸件的补缩。同样，铁液保温也有铁液过热的类似作用。
（4）关于炉料特性的影响实际生产中往往发现改变金属炉料（例如采用
不同产地的生铁或改变炉料的配比等)而化学成分似乎无变化的情况下铸铁具有不同的组织和性能，这说明原材料的性质直接影响着用它熔炼出来的铸铁的性质，称为铸铁的：“遗传性”为此，采用提高铁液温度和使用多种铁料配料可消除这种“遗传性”，并改善铸铁的组织和性能。
综上所述，铸铁的工艺因素和冶金因素对铸铁的力学性能有着很大的影响，因此，不应忽视对这些影响因素的控制。
二、灰铸铁不可用热处理的方法来达到牌号要求
一般说来，热处理能在很大程度上改善铸造合金的组织和性能，但在灰铸铁条件下，热处理所能发挥的作用相对较小。在灰铸铁中，石墨对铸铁性能的影响很大，而任何的热处理方法都不能改变石墨的形态和分布，故不可通过热处理来有效地提高灰铸铁的性能使之达到牌号要求。
但是，提高灰铸铁力学性能的方法很多，如合理选配化学成分、改变炉料组成、过热处理铁液、孕育处理、微量或低合金化等，都可取得很好效果。
三、生产高牌号灰铸铁（孕育铸铁）的注意事项
生产产高牌号灰铸铁(一般指HT200以上)时，为了获得高的力学性能，必须尽可能地减少石墨的数量、减小石墨的长度。传统的方法就是降低铁液的碳、硅含量、提高铁液的冷凝速度，但幅度稍大时就会出现D型过冷石墨及白口，反而降低灰铸铁的力学性能。
在炉前或在浇注前往铁液中添加适量的、以硅铁为主的铁合金碎粒被称作孕育处理。孕育处理在铁液中提供大量的、石墨借以生核的生核质点。有效的孕育将促进石墨的析出，从而消除白口、细化片状石墨并使过冷石墨转变为无方向性均布石墨(A型石墨)，不但可大幅度地提高综合力学性能，同时还提高铸
态组织的均一性，减小铸件由于壁厚不均、边角与心部的冷速不同而造成的力学性能差别，因此对铁液进行孕育处理是一项生产高牌号灰铸铁(孕育铸铁)必不可少的技术。
为使孕育有效，需满足孕育对原铁液的要求，即，原铁液应具有较低的碳、硅含量，或原铁液应具有较低的碳当量，碳当量愈低，孕育效果愈好，灰铸铁件强度愈高；相反，碳当量高，孕育效果差。由于硅可以用加入孕育剂的方法来调整，故考虑原铁液碳当量时总是把碳维持在%~%左右，把硅维持在稍低于能显着促进石墨化的临界值，然后加入孕育剂使硅量超过临界值，获得孕育处理的效果。此外，铸件壁厚及冷却速度也同样影响到孕育铸铁件的组织，在选择化学成分时也要加以考虑，一般厚件的碳、硅量取下限，薄件则取上限。
锰在高牌号灰铸铁(孕育铸铁)中的作用，除中和硫的影响外，尚有一个特殊的要求，即借助于它使灰铸铁能得到珠光体组织，故高牌号灰铸铁(孕育铸铁)的锰含量一般较高，为%～%左右，如为厚件则常为%～%，最高可达%～%。
硫能削弱孕育剂的石墨化作用，因此常将硫限制在%以下。近几年来，也有人认为为了得到好的孕育效果，原铁液的硫量不能太低(不低于%)。因此，在以后铁液中的硫含量逐渐降低的情况下，对于孕育铸铁中的硫量究竟应如何确定，看来是一个值得注意的问题。
磷含量一般从力学性能的要求出发，常限制在%以下，但有些机床灰铸铁件(常由孕育铸铁制造)需要耐磨，磷含量则可提高至%~%左右或更高。
四、用孕育剂进行灰铸铁孕育处理时禁止的四则
灰铸铁用的孕育剂可以按功能、主要元素、形状等进行分类，在使用孕育剂进行灰铸铁孕育处理时应禁忌四则：
一则，禁止使用未烘干的孕育剂未烘干的孕育剂加入金属液中，会因其中的水分与金属液中的金属元素在高温下反应生成金属氧化物及氢，生成的初生氢溶人金属液会导致铸件皮下气孔等缺陷。因此，孕育剂在使用前必须烘干。
二则，禁止使用纯硅或纯硅铁作孕育剂纯硅或不含钙、锶、钡、铝的硅铁不可用作孕育剂，其原因在于石墨靠铁液中析出的二氧化硅异质生核，而二氧化硅靠钙锶钡的硫氧化物异质生核，才能防止铁液的过冷和白口倾向。应采用至少含1%~2%、含%～%的、含为75%的硅铁作孕育剂，或采用硅—锆系、硅—钙系、硅—铈系、硅—钡系等高效孕育剂。
三则，孕育剂不可草率加入，要讲究方法孕育剂若飘浮在金属液面上会很快氧化而难以被金属液吸收，因此采用冲人法时，应准确地加到铁液流与液面接触处或与浇槽接触处。由于孕育方法对孕育效果有直接影响，因此还可采用浇口杯孕育、硅铁棒孕育、大块浮硅孕育、孕育丝孕育、铁液流孕育以及型内孕育等。
四则，孕育剂的粒度不宜过粗或过细若粒度过粗则不能较迅速地为铁液所溶化吸收，残余的未溶孕育剂颗粒混入铸件将恶化性能或导致报废。粒度亦不宜过细，粉末状的孕育剂极易氧化烧损、失去孕育作用，而且会造成铸件夹渣。
五、灰铸铁件可能出现的缺陷
在灰铸铁件生产中，常见的铸件缺陷有：气孔、成分与性能不合格、热裂与冷裂、缩孔与缩松、渣眼与铁豆、冷隔与浇不足、砂眼与夹砂、多肉与错辐、变形等。通常，产生这些缺陷的原因不单是造型制芯问题，有时还有熔炼浇注、配砂质量、落砂清理等许多生产工序的问题，因此必须具体分析，以便采取相
应的合理措施加以解决。下面就按以下四个阶段对灰铸铁主要缺陷产生的原因分析与预防措施：

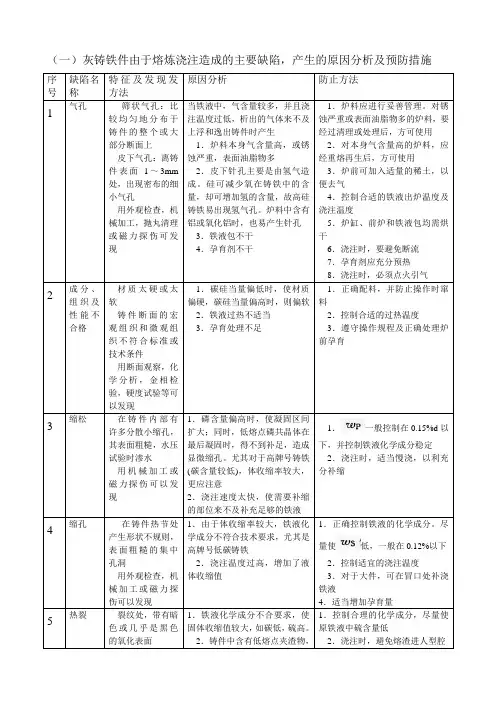

（一）灰铸铁件由于熔炼浇注造成的主要缺陷，产生的原因分析及预防措施
（二）灰铸铁件由子造型制芯时造成的主要缺陷，产生的原因分析及预防措施
（三）灰铸铁件由于配砂时的质量问题造成的主要缺陷，产生的原因分析及预防措施
（四）灰铸铁件由于落砂清理、热处理时造成的主要缺陷，产生的原因分析及预防措施
出生缺陷防控管理制度 一、落实信息组织管理，明确职责分工。 至少配备一名专职或者兼职的出生缺陷防控工作信息员，负责本机构的出生缺陷信息数据的收集、录入、审核与管理工作。按要求参加相关知识培训，熟悉内容，至少一年2次。负责辖区出生缺陷防控信息收集、录入、审核与管理工作。定期组织开展辖区出生缺陷信息人员的培训。 二、规范信息管理流程，认真组织实施。 （一）原始登记。按开展出生缺陷防控项目建立产前筛查、新生儿疾病筛查、以及筛查高风险对象和阳性患儿的随访及干预情况登记。建立产科门诊服务、保健手册发放以及叶酸增补发放登记，规范使用《山东省院分娩登记》，全面开展产前筛查和新生儿疾病筛查，并建立相关筛查登记。开展孕前优生单位应建立优生健康教育、健康检查、高风险评估及咨询、转诊、妊娠结局随访、临床检验、超声检查等基础登记。 （二）实时录入。辖区和机构内活产数、产妇数、死胎死产数、孕产妇产前筛查人数、产筛高风险人数、产前诊断人数、诊断阳性人数等相关信息数据实时录入《山东省妇幼卫生信息直报管理系统》；辖区内叶酸应服用人数、叶酸服用人数、叶酸服用依从人数、增补叶酸知识调查人数和知晓人数等增补叶酸预防神经管缺陷相关信息数据实时录入《妇幼重大公共卫生服务项目信息直报系统》。孕前优生健康检查的家庭档案、早孕和妊娠结局随访、出生缺陷等相关信息资料录入《国家免费孕前优生健康检查项目信息管理系统》。 （三）信息报送。1、统计汇总乡级医疗机构上报的孕产妇产前筛查、新生儿疾病筛查和孕前和孕早期叶酸增补季报。每个季度的第一个月完成相关统计报表的网络直报和纸质报表； 2、孕前优生健康检查项目报表实行月报制。每个月完成月统计报表的纸质报表。 （四）信息审核。出生缺陷防控的信息直报工作应该执行逐级业务审核和行政审核制度。单位报表要实行双签名审核；指定专人负责辖区出生缺陷防控直报信息数据。 三、落实信息安全管理，防止信息数据泄漏。对信息使用的电脑要设开机和屏保密码，对出生缺陷防控信息系统内数据要严格保密，未经卫生行政部门批准，不得擅自对外提供信息系统中的任何信息，不得调用或拷贝信息数据另作他用，日常分析的数据要妥善保管，不得随意丢弃或利用网络传播。 四、加强质控管理，确保数据质量。严格执行报告程序和时间要求，逐级做好信息质控管理。每季度一次质控，及时查漏补缺。定期分析数据，发现问题，及时整改。
目录 一、工程简介 (2) 二、质量管理及保证措施 (2) 三、工程质量的过程控制和质量通病的防治措施 (5) 1、模板工程 (5) 2、钢筋工程 (8) 3、混凝土工程 (11) 4、砌筑工程 (19) 5、防水工程 (19) 6、楼板裂缝 (19) 7、楼地面渗漏防治的技术措施 (20) 8、外墙常见的质量通病 (21) 9、门窗渗漏 (22) 10、屋面施工阶段防水层起鼓、渗漏 (23) 11、屋面有排汽要求的隔热层不按规定留排水、排汽孔，使顶棚出现渗水 等现象。 (24) 12、楼梯抹灰后踏步阳角掉角、排水不畅 (25) 13、尺寸偏差 (25)
一、工程简介 大沙东街保障性住房项目为政府开发建设的保障性住房，建筑地点位于位于广州黄埔区中部，在广园快速路与大沙地路之间，西侧为乌涌，北临护林路，本标段位于本地块的东区南面，包括有编号为A1～A5栋保障性住房, G～9栋两层裙楼，塔楼层高为三十三层的联体建筑，两层地下室面积为15000㎡，地上122035㎡，总建筑面积共137035㎡。 每栋楼平面形状呈十字型，首层为菜市场、商铺、及物业管理中心，二层及以上均为住宅楼。一层层高为5.2m，二层层高为4.5m,其他楼层均为住宅层高2.9m，建筑总高度为99.6m。 二、质量管理及保证措施 （1）现场成立以项目经理为首，副经理中间控制，专职质检员、各施工项目组长及兼职质检员参加的全面质量管理领导小组，建立完善的项目质保体系及项目质量信息反馈体系，对工程质量进行层层监控，并配合公司、监理、业主等质量监督部门形成一个从项目经理到施工班组的全面质量管理网络。
质量通病防治小组网络图 （2）认真落实质量责任制和奖罚制度，在员工中开展全面质量管理知识教育培训，提高员工的质量意识，建立各种形式检查小组，就工程中以往经常出现的质量通病和工程可能出现的质量隐患为目标开展活动，从思想上、行动上重视起来，消除质量通病的发生。 （3）严格按规范、标准、设计要求施工，实行质量目标跟踪管理，关键部位设质量管理点，作为施工过程的“关键过程”，对有特殊要求的工
灰铸铁的热处理 退火 1.去应力退火为了消除铸件的残余应力，稳定其几何尺寸，减少或消除切削加工后产生的畸变，需要对铸件进行去应力退火。 去应力退火温度的确定，必须考虑铸铁的化学成分。普通灰铸铁当温度起过550℃时，即可能发生部分渗碳体的石墨化和粒化，使强度和硬度降低。当含有合金元素时，渗碳体开始分解的温度可提高到650℃左右。 通常，普通灰铸铁去应力退火温度以550℃为宜，低合金灰铸铁为600℃，高合金灰铸铁是可提高到650℃，加热速度一般选用60～120℃/h.保温时间决定于加热温度、铸件的大小和结构复杂程度以及对消除应力程度的要求。铸件去应力退火的冷却速度必须缓慢，以免产生二次残余内应力，冷却速度一般控制在20～40℃/h，冷却到200～150℃以下，可出炉空冷。 一些灰铸铁件的去应力退火规范示于表1. 2.石墨化退火灰铸铁件进行石墨化退火是为了降低硬度，改善加工性能，提高铸铁的塑性和韧性。 若铸件中不存在共晶渗碳体或其数量不多时，可进行低温石墨化退火；当铸件中共晶渗碳体数量较多时，须进行高温石墨化退火。 （1）低温石墨化退火，铸铁低温退火时会出现共析渗碳体石墨化与粒化，从而使铸件硬度降低，塑性增加。 灰铸铁低温石墨化退火工艺是将铸件加热到稍低于Ac1下限温度，保温一段时间使共析渗碳体分解，然后随炉冷却。
（2）高温石墨化退火，高温石墨化退火工艺是将铸件加热至高于Ac1上限以上的温度，使铸铁中的自由渗碳体分解为奥氏体和石墨，保温一段时间后根据所要求的基体组织按不同的方式进行冷却。 正火 灰铸铁正火的目的是提高铸件的强度、硬度和耐磨性，或作为表面淬火的预备热处理，改善基体组织。一般的正火是将铸件加热到Ac上限+30～50℃，使原始组织转变为奥氏体，保温一段时间后出炉空冷。形状复杂的或较重要的铸件正火处理后需再进行消除内应力的退火。如铸铁原始组织中存在过量的自由渗碳体，则必须先加热到Ac1上限+50～100℃的温度，先进行高温石墨化以消除自由渗碳体在正火温度范围内，温度愈高，硬度也愈高。因此，要求正火后的铸铁具有较高硬度和耐磨性时，可选择加热温度的上限。 正火后冷却速度影响铁素体的析出量，从而对硬度产生影响。冷速愈大，析出的铁素体数量愈少，硬度愈高。因此可采用控制冷却速度的方法）（空冷、风冷、雾冷），达到调整铸铁硬度的目的。 淬火与回火 1.淬火铸铁淬火工艺是将铸件加热到Ac1上限+30～50℃的温度，一般取850～900℃，使组织转变成奥氏体，并在此温度下保温，以增加碳在奥氏体中的溶解度，然后进行淬火，通常采用油淬。 对于形状复杂或大型铸件应缓慢加热，必要时可在500～650℃预热，以避免不均匀加热而造成开裂。 随奥氏体化温度升高，淬火后的硬度越高，但过高的奥氏体化温度，不但增加铸铁变形和开裂的危险，并产生较多的残留奥氏体，使硬度下降。 灰铸铁的淬透性与石墨大小、形状、分布、化学成分以及奥氏体晶粒度有关。
影响Informix数据库性能的主要参数 影响CPU使用率的配置参数和环境变量 Online 配置文件onconfig中的下列参数对CPU的利用率有明显的影响: ? NUMCPUVPS ? SINGLE_CPU_VP ? MULTIPROCESSOR ? AFF_NPROCS ? AFF_SPROC ? NUMAIOVPS ? OPTCOMPAND ? NETTYPE NUMCPUVPS、MULTIPROCESSOR和SINGL_CPU_VP NUMCPUVPS参数规定了Online 开始启动的CPU VP的数量。分配的CPU VP 的个数不要超过可以为它们服务的CPU的个数。 ?对于单处理器的计算机系统，Informix 建议使用一个CPU VP。 ?对于有4个以上CPU，主要用做数据库服务器的多处理器系统，Informix 建议设置NUMCPUVPS的值等于处理器总数减一。 ?对于双处理器系统，运行两个CPU VP可能会改善性能。这需要监控操作系统的CPU使用情况。可以使用操作系统命令sar 或vmstat。 如果运行多个CPU VP，应将MULTIPROCESSOR 设置为1，当设置MULTIPROCESSOR 为1时，Online 以对应于多处理器的方式执行锁定。否则，设置该参数为0。 注意：如果设置SINGLE_CPU_VP参数为，则NUMCPUVPS 参数的值也必须是1，如果后者大于1，Online就不能初始化并显示下面的错误信息： Cannot have 'SINGLE_CPU_VP' now-zero and 'NUMCPUVPS' greater t han 1 AFF_NPROCS 和AFF_SPROC 在支持Online和客户应用的系统上，可以通过操作系统把应用连接到某些特定的CPU。这样做可以有效地保留剩余的CPU给Online CPU VP使用，它们是用AFF--NPROCES和AFF_SPROC配置参数连接到剩余CPU的。 AFF_NPROCS指定了连接到Online的CPU VP上的CPU的个数。连接一个CPU VP 到一个CPU 会引起该CPU VP在这个CPU上的排它性运行。 AFF_SPROC指定了Online把CPU VP连接到CPU上时所启动的CPU。
冲压件的缺陷及其预防措施 1.废品产生的原因： A原材料质量低劣； B冲模的安装调整、使用不当； C操作者没有把条料正确的沿着定位送料或者没有保证条料按一定的间隙送料； D冲模由于长期使用，发生间隙变化或本身工作零件及导向零件磨损； E冲模由于受冲击振动时间过长紧固零件松动使冲模各安装位置发生相对变化； F操作者的疏忽，没有按操作规程进行操作。 2.预防废品的主要措施： A原材料必须与规定的技术条件相符合(严格检查原材料的规格与牌号，在有条件的情况下对尺寸精度和表面质量要求高的工件进行化验检查。) B对于工艺规程中所规定的各个环节应全面的严格的遵守； C所使用的压力机和冲模等工装设备，应保证在正常的工作状态下工作； D生产过程中建立起严格的检验制度，冲压件首件一定要全面检查，检查合格后才能投入生产，同时加强巡检，当发生意外时要及时处理； E坚持文明生产制度，如工件和坯件的传送一定要用合适的工位器具，否则会压伤和擦伤工件表面影响到工件的表面质量；
F在冲压过程中要保证模具腔内的清洁，工作场所要整理的有条理加工后的工件要摆放整齐。 3.冲裁件毛刺的产生产生原因 ◆冲裁间隙太大、太小或不均匀； ◆冲模工作部分刃口变钝； ◆凸模和凹模由于长期的受振动冲击而中心线发生变化，轴线不重合，产生单面毛刺。 对策 ◇保证凸凹模的加工精度和装配质量，保证凸模的垂直度和承受侧压力及整个冲模要有足够的刚性；◇在安装凸模时一定要保证凸凹模的正确间隙并使的凸凹模在模具固定板上安装牢固没，上下模的端面要与压力机的工作台面保持相互平行。 ◇要求压力机的刚性要好，弹性变形小，道轨的精度以及垫板与滑块的平行度等要求要高； ◇要求压力机要有足够的冲裁力。 冲裁件剪裂断面允许毛刺的高度 冲裁板材厚度>0.3>0.3-0.5>0.5-1.0>1.0-1.5>1.5-2.0 新试模毛刺高度≤0.015≤0.02≤0.03≤0.04≤0.05 生产时允许的毛刺高度≤0.05≤0.08≤0.10≤0.13≤0.15 4冲裁件产生翘曲变形原因：有间隙作用力和反作用力不在一条线上产生力矩。(凸凹模间隙过大及凹模刃口带有反锥度时，或顶出器与工件接触面积太小时产生翘曲变形)
1.0影响材料性能的因素 2.01.1碳当量对材料性能的影响字串9 决定灰铸铁性能的主要因素为石墨形态和金属基体的性能。当碳当量（）较高时，石墨的数量增加，在孕育条件不好或有微量有害元素时，石墨形状恶化。这样的石墨使金属基体能够承受负荷的有效面积减少，而且在承受负荷时产生应力集中现象，使金属基体的强度不能正常发挥，从而降低铸铁的强度。在材料中珠光体具有好的强度、硬度，而铁素体则质底较软而且强度较低。当随着 C、Si的量提高，会使珠光体量减少，铁素体量增加。因此，碳当量的提高将在石墨形状和基体组织两方面影响铸铁铸件的抗拉强度和铸件实体的硬度。在熔炼过程控制中，碳当量的控制是解决材料性能的一个很重要的因素。 1.2合金元素对材料性能的影响 在灰铸铁中的合金元素主要是指Mn、Cr、Cu、Sn、Mo等促进珠光体生成元素，这些元素含量会直接影响珠光体的含量，同时由于合金元素的加入，在一定程度上细化了石墨，使基体中铁素体的量减少甚至消失，珠光体则在一定的程度上得到细化，而且其中的铁素体由于有一定量的合金元素而得到固溶强化，使铸铁总有较高的强度性能。在熔炼过程控制中，对合金的控制同样是重要的手段。 1.3炉料配比对材料的影响字串4 过去我们一直坚持只要化学成分符合规范要求就应该能够获得符合标准机械性能材料的观点，而实际上这种观点所看到的只是常规化学成分，而忽略了一些合金元素和有害元素在其中所起的作用。如生铁是Ti的主要来源，因此生铁使用量的多少会直接影响材料中Ti的含量，对材料机械性能产生很大的影响。同样废钢是许多合金元素的来源，因此废钢用量对铸铁的机械性能的影响是非常直接的。在电炉投入使用的初期，我们一直沿用了冲天炉的炉料配比（生铁：25~35%，废钢：30~35%）结果材料的机械性能（抗拉强度）很低，当我们意识到废钢的使用量会对铸铁的性能有影响时及时调整了废钢的用量之后，问题很快得到了解决，因此废钢在熔化控制过程中是一项非常重要的控制
数据库选型的五大要素 面对品种繁多的数据库产品，如何才能独具慧眼，选中适合自己的数据库产品呢？众所周知，正确的评估、选型与数据库技术本身同样重要。而通常，数据库厂商都会在性能清单和技术基准表中尽量展现产品最佳的一面，对产品弱点却避免提及或进行遮掩，关于这一点，业界已经是人尽皆知了。其实在挑选和评估过程中，首要目标是选择一款能够满足甚至超过预定要求的技术或解决方案。选型的正确方法将使用户在面对众多产品时，提高其做出最佳选择的能力。 数据库选型时，必须考虑以下五大因素： 1. 开发要求 2. 性能/成本 3. 数据库运行和管理 4. 可升级性 5. 总体拥有成本 开发要求 首先，需要清楚自己究竟想使用什么开发技术。例如，你是要以https://www.doczj.com/doc/2013806581.html,访问传统的关系型数据库？还是要以纯面向对象技术构建J2EE应用平台？又或是需要建设XML Web Services？如果你要实现的是纯关系型的开发典范，那么实际要 使用的受支持的标准（和非标准）SQL功能有多少？ 如果你要规划的是面向对象开发策略，那么在原计划里的数据库支持真正的面向对象吗？它是如何支持的？若有需要, 它能同时提供SQL的功能吗？数据库支持这个功能吗？虽然,有些关系型数据库声称支持对象开发，但实际上并不是直 接支持的。这种非直接的体系结构将导致更多的事务处理故障，以及潜在的可升级性和性能问题。 另外，你还需要确定自己的前端技术如何与后端进行“对话”。你的业务逻辑是放在客户机一端呢？还是放在服务器一端？你要使用哪些脚本语言？它们与后端服务器的兼容性如何？它们是快速应用开发（RAD）环境吗？ 目前，实现基于关系型数据库的应用可以选择传统的主流品牌，这些数据库产品有着很成熟的关系技术以及广泛的应用资源。但是,如果实现的是基于面向对象技术的应用、又或是数据结构更为复杂时，不妨考虑目前一些公司推出的所谓 后关系数据库。它所代表的正好是关系数据库和面向对象技术的融合，以多维数据引擎作为核心，从根本上支持复杂的对象存储及主流的二维表，同时也已经配备了功能强大的应用服务引擎，可作对象逻辑操作的平台。它的出现已经为传统数据库领域带来了冲击，而在面向对象数据库方面更是广受欢迎。 性能/成本 测量数据库性能最常见的方法是TPC基准。TPC明确地定义了数据库方案、数据量以及SQL查询。测量的结果是，在特 定的操作系统上，配置了特定的数据库版本，以及在惊人的硬件条件下，每项事务的成本是多少——其中的事务可以是TPC测试中定义的任何数据库操作。 从理论上来讲，这类基准旨在提供不同产品间客观的比较值。但在现实中，这些方案又有多少能准确反映并回答你在挑选技术时所存在的疑惑？其次，所有技术厂商发布的TPC基准都会超过以前发布的结果。这样，TPC基准在更大程度上 反映的是为解决问题而投入的内存和CPU量，而不是数据库性能的任何真实表现。 以笔者多年所见，只有在真实的环境中进行实际的比较测试才可以推断出数据库的预期性能及评估所需成本。常用的方法包括平衡移植，把原来的数据转移到类似硬件上的另一套数据库，然后以真实的客户端连接这套测试对象。又或是以数据产生器针对真实的数据模型，建立出庞大的数据量，再以客户端连接作测试。 这种做法跟实验室中的做法的不同之处有以下几点：第一，试验中的硬件构架跟你预期的方案不会有太大的差别；第二，所测试的事务在宽度和深度方面跟未来计划的也差不太远；第三，如果是硬件条件一样，我们可以直接看出测试对象跟原来方案有着多少差异。
施工现场质量问题原因分析及预防措施 1、渗水： 部位：卫生间、厨房间管道外侧 原因分析： 1)、管道预留洞口混凝土二次浇注不密实或浇筑方式不正确； 2）、砼强度不符合二次浇灌要求； 3）、卫生间防水层施工不符合要求，或防水层在施工过程中遭到破坏；预防措施 1）管道预留洞口砼浇注之前需将原已浇注的砼表面凿毛，刷素水泥浆一道，并做二次浇注；二次浇注之前需做蓄水试验； 2）砼强度需比原混凝土强度提高一个等级； 3）防水施工前，需将基层处理干净，按照设计及规范要求进行施工，管道及阴、阳角（圆弧状）部位增加附加层，做好细部处理； 2、外墙渗水 部位：脚手架刚性连接预埋部位、框架梁与填充墙节点部位； 原因分析： 1）、外脚手架拆除时预留洞口部位未经过特别处理； 2）、采取普通砖或砌块进行封堵； 3）、采取普通细石混凝土或砂浆进行封补； 4）、外墙脚手架连墙件预留洞口部位二次修补产生裂缝或空鼓；5）、填充墙砌筑一次性砌筑结束；未考虑砌块及砂浆收缩率；
6）、墙体拉结筋缺少或拉结筋未起到相应的作用；（裂缝） 7）节点部位未贴钢丝网片，或网片相邻搭接宽度不满足规范要求；预防措施 1）、外墙脚手架拆除封补之前需将基层处理干净，采取细石混凝土（掺入适量膨胀性外加剂）进行封补，封补面层应适量低于原抹灰面层8-10mm，铺贴纤维网格布，相邻搭接长度不少于200mm，再以水泥砂浆抹平； 2）、墙体拉结筋需预埋设置，数量、间距焊接方式根据砌块模数需满足规范要求； 3）、填充墙砌筑时需分阶段进行砌筑（一般为三次），间歇时间根据一次性墙体砌筑高度确定，外墙内侧封堵应采取斜砌法砌筑； 4）墙梁交接部位铺贴钢丝网片，相邻搭接宽度不小于150mm； 5）面层抹灰满铺纤维网格布； 部位：外墙空调板、露台、线角渗水 原因分析： 1）原设计图纸外墙部位无阻水埂； 2）泛水坡度过小或形成倒泛水现象； 3）抹灰面层空鼓产生裂缝； 4）有防水构造的露台阴角部位未做圆弧状；或未增加防水附加层；预防措施 1）、设计外墙空调板、露台、线角部位增加止水埂，尽可能与梁板一次性浇注成型；如进行二次浇注，必须对基层进行冲洗干净，并刷素
Chinese Practical Journal of Rural Doctor 2018 V ol.25 No.3·6· 分娩产妇的12.2%。2015 年底“全面二孩”政策出台实施，2016年上半年，高龄孕产妇人数比例达到19.9%，目前符合“全面二孩”政策条件的妇女竟有60%以上为＞35岁，而＞40岁者更有一半以上。随着“二孩”政策的实施，高龄孕产妇人数将继续快速增长。 3 高龄孕妇自身特点 高龄孕妇普遍接受过良好的教育、具备一定的经济能力、有一些社会地位、有良好的健康意识，但这些条件并不能降低随着生育年龄增长而增加的妊娠合并症和并发症。 3.1 不孕症与流产率明显增高 卵巢因素是生育力决定因素，即卵泡数量的减少和卵子质量的下降。卵母细胞数目自胎儿期达到顶峰，育龄期原始卵泡以1 000个/月的速度快速减少，37岁以后明显加快，至更年期剩余原始卵泡数量已＜1 000个。30岁妇女每个月经周期妊娠率为20%，38岁降至13.2%，而＞42岁妇女妊娠率低至6.6%。卵子质量下降的主要原因是卵母细胞减数分裂纺锤体异常，导致染色体不分离而形成非整倍体胚胎，继而发生种植失败和自然流产。 卵巢以外生殖器官的老化及疾病是生育力下降的次要因素，子宫肌瘤、宫颈病变、子宫内膜息肉、子宫内膜异位症、子宫腺肌病以及慢性盆腔炎的发生率都将明显增加。这些因素将导致生殖道解剖的异常及宫腔内环境的改变，从而影响胚胎着床，增加流产率以及孕产期并发症的发生风险。 3.2 妊娠合并慢性疾病增加 随着年龄的增加，孕妇患有肥胖、高血压和糖尿病、心脑血管疾病、慢性肾病等风险增加，妊娠后生理的改变如血容量增加、心输出量增加、胰岛素抵抗等，对孕前老化器官将是一个巨大的考验，导致器官超负荷运转，从而形成一个恶性循环过程。这些与年龄相关的产科合并症即使在孕前检查证实健康孕妇中仍然高发且凶险，尤其是心血管疾病，孕产妇死亡率在年龄＞35岁以后明显增加，而＞40岁孕产妇风险更高。死亡的主要原因为心血管疾病、糖尿病、胎盘早剥和手术产并发症。自“全面二孩”政策实施以来，2016年上半年中国孕产妇死亡率比2015年同期增长了30.6%，大部分原因将归咎于高龄再生育所带来的产科并发症。3.3 瘢痕子宫再生育的困境 独生子女政策后近二十年，我国剖宫产率一直居高不下居世界首位。前次剖宫产造成的子宫瘢痕可能导致瘢痕妊娠、前置胎盘、胎盘植入、产后宫缩乏力大出血，首次剖宫产出现术后粘连、损伤盆腹腔脏器、切口憩室甚至子宫破裂等严重并发症。特别是凶险性前置胎盘，其病情极其凶险，危及产妇生命。 3.4 围产儿结局不良 卵子质量下降导致染色体不分离而形成非整倍体胚胎，除发生自然流产外，存活胚胎发生出生缺陷，如21-三体综合征在35岁妇女中上升到1/350，在49岁女性中发生率高达1/25。由于子宫胎盘血管硬化、胎盘功能的下降以及因各种并发症被迫提早结束分娩导致医源性早产，围产期死亡、死胎及新生儿死亡的发生率均随着母亲年龄的增加而升高。 (收稿日期：2017-12-12)出生缺陷三级预防中的产前筛 查和诊断 张莉 (沈阳市妇幼保健院，沈阳 110014) 【摘要】 文章对出生缺陷三级预防中的产前筛查和 诊断进行介绍。 【关键词】 出生缺陷；预防；筛查；诊断 【中图分类号】 R71 【文献标识码】 A 【文章编号】 1672-7185(2018)03-0006-03 doi:10.3969/j.issn.1672-7185.2018.03.004 所谓出生缺陷是指胚胎不按正常口令执行发育，从而导致其结构、功能、代谢、精神、智力、行为、遗传等方面出现异常。这些异常有的出生时即可发现，有的到一定年龄才表现出来，但不论哪种出生缺陷，均给社会和家庭带来严重负担。尤其在2015年，国家二胎政策全面放开之后，面对“孕妇年龄偏大、身体机能下降、妇科疾病增加”的情况，出生缺陷风险更是增加。 为减少出生缺陷发生，世界卫生组织(W H O)提出了出生缺陷“三级预防”策略。那么何为“三级预防”呢？简单地说：孕前阶段所采取的一系列预防保健措施是一级预防；妊娠期间所采取的一系
数据库选型的五大要素 ■ 余詠衡 如果引用结构化的决策方法，确保本文所介绍的数据库选型应考虑的五大要素都得到全面及客观的评估，那么根据其与项目、产品和组织的关系进行利害权衡，就能做出理智的数据库选型决策。 面对品种繁多的数据库产品，如何才能独具慧眼，选中适合自己的数据库产品呢？众所周知，正确的评估、选型与数据库技术本身同样重要。而通常，数据库厂商都会在性能清单和技术基准表中尽量展现产品最佳的一面，对产品弱点却避免提及或进行遮掩，关于这一点，业界已经是人尽皆知了。其实在挑选和评估过程中，首要目标是选择一款能够满足甚至超过预定要求的技术或解决方案。选型的正确方法将使用户在面对众多产品时，提高其做出最佳选择的能力。而数据库选型时，必须考虑以下五大因素。 开发要求 首先，需要清楚自己究竟想使用什么开发技术。例如，你是要以https://www.doczj.com/doc/2013806581.html,访问传统的关系型数据库？还是要以纯面向对象技术构建J2EE应用平台？又或是需要建设XML Web Services？如果你要实现的是纯关系型的开发典范，那么实际要使用的受支持的标准（和非标准）SQL功能有多少？ 如果你要规划的是面向对象开发策略，那么在原计划里的数据库支持真正的面向对象吗？它是如何支持的？若有需要,它能同时提供SQL的功能吗？数据库支持这个功能吗？虽然有些关系型数据库声称支持面向对象开发，但实际上并不是直接支持的。这种非直接的体系结构将导致更多的事务处理故障，以及潜在的可升级性和性能问题。 另外，你还需要确定自己的前端技术如何与后端进行“对话”。你的业务逻辑是放在客户机一端呢？还是放在服务器一端？你要使用哪些脚本语言？它们与后端服务器的兼容性如何？它们是 快速应用开发（RAD）环境吗？ 目前，实现基于关系型数据库的应用可以选择传统的主流品牌，这些数据库产品有着很成熟的关系技术以及广泛的应用资源。但是,如果实现的是基于面向对象技术的应用、又或是数据结构更为复杂时，不妨考虑目前一些公司推出的所谓后关系数据库。它所代表的正好是关系数据库和面向对象技术的融合，以多维数据引擎作为核心，从根本上支持复杂的对象存储及主流的二维表，同时也已经配备了功能强大的应用服务引擎，可作对象逻辑操作的平台。它的出现已经为传统数据库领域带来了冲击，而在面向对象数据库方面更是广受欢迎。 平衡性能与成本 测量数据库性能最常见的方法是TPC基准。TPC明确地定义了数据库方案、数据量以及SQL查询。测量的结果是，在特定的操作系统上，配置了特定的数据库版本，以及在惊人的硬件条件下，每项事
出生缺陷一级预防知识培训材料 一、“出生缺陷”的概念 出生缺陷是指婴儿出生前已经存在或出生后数年可以发现的结构或功能异常。发生原因包括遗传、环境或二者共同作用。 二、目前，我国监测到的前5位出生缺陷是： 先天性心脏病、多指（趾）、唇腭裂、神经管畸形和脑积水。 三、出生缺陷三级预防 为减少出生缺陷发生，世界卫生组织提出了出生缺陷“三级预防”策略： 1、“一级预防”是孕前及孕早期阶段综合干预，通过健康教育、选择最佳生育年龄、遗传咨询、孕前保健、孕期合理营养、避免接触放射线和有毒有害物质、预防感染、谨慎用药、戒烟、戒酒等，减少出生缺陷的发生； 2、“二级预防”是通过孕前筛查和产前诊断识别胎儿的严重先天缺陷，早期发现，早期干预，减少出生缺陷儿的出生； 3“三级预防”是对新生儿疾病的早期筛查，早期诊断，及时治疗，避免或减轻致残，提高患儿生活质量。如唇裂患儿，幼时无法吸允，喂养困难，一岁后语言功能发生障碍，对这些孩子要尽早手术修复，治疗效果极佳，越早治疗越好。 四、预防出生缺陷健康促进：
是指帮助引导待孕和已孕夫妇树立科学的优生理念、改变不良生活方式，建立健康文明生活方式的过程。具体是引导远离高危环境，避免接触放射线和铅、汞、苯、农药等有毒有害物质，合理营养，预防感染。谨慎用药、戒烟、戒酒、戒毒，远离宠物，适量运动等，确保怀孕前后妇女和胎儿健康，减少出生缺陷风险因素。。 五、预防出生缺陷宣传倡导的主要容有： 婚姻法、遗传知识、孕前检查、产前筛查、产前诊断、选择最佳生育年龄、孕早期保健，包括合理营养、避免接触放射线和有毒有害物质、预防感染、谨慎用药、戒烟、戒酒、避免接触高温环境和适当补充营养素等。通过宣传倡导，营造有利于提高出生人口素质的社会氛围，提高全民预防意识，形成健康行为，为减少出生缺陷发生奠定坚实的群众基础 六、开展预防出生缺陷活动的目的： 宣传预防出生缺陷的重要性，动员全社会关注和支持预防出生缺陷工作：大力普及预防出生缺陷和优生优育科学知识，倡导健康生活方式，使公众了解和认识出生缺陷的危害，掌握生育健康孩子基本科学知识，减少出生缺陷发生风险，提高出生人口素质。 七、出生缺陷高危人群： 是指存在出生缺陷高风险的人群，主要包括：夫妇双方或家系成员患有某些遗传性病症或先天性畸形者、曾生育过遗传病患儿的夫妇、不明原因智力低下或先天
混凝土质量缺陷防治措施方案 钢筋混凝土工程施工过程中，会发生一些质量缺陷，为提高建筑工程质量水平，规范工程质量通病防治；对工程中存在的影响结构安全和正常使用功能的质量通病提出控制措施，最大限度的消除质量缺陷，保证工程结构质量。 第一章模板工程 一、轴线位移 １、现象：混凝土浇筑后拆除模板后，发现柱、墙实际位置与建筑物轴线有偏移。 ２、原因分析：（1）翻样不认真或施工员技术交底不清，模板拼装时组合件未能按规定到位。（2）轴线测放产生误差。（3）墙、柱模板根部和顶部无限位措施或限位不牢，发生偏位后又未及时纠正，造成累积误差。（4）支模时，未拉水平、竖向通线，且无竖向垂直度控制措施。（5）模板刚度差，未设水平拉杆或水平拉杆间距过大。（6）混凝土浇筑时未均匀对称下料，或一次浇筑高度过高造成侧压力过大挤偏模板。（7）对拉螺栓、顶撑、木楔使用不当或松动造成轴线偏位。 ３、防治措施：（1）施工员严格按1/10～1/50的比例将各分部、分项翻成详图并注明部位编号、轴线位置、几何尺寸、剖面形状、预留孔洞、预埋件等，经复核无误后认真对生产班组及操作工人进行技术交底，作为模板制作、安装的依据。（2）模板轴线测放后，质量部组织进行技术复核验收，确认无误后才能支模。（3）墙、柱模板根部和顶部必须设可靠的限位措施，如采用现浇楼板混凝土上预埋短钢筋固定支撑，以保证底部位置准确。（4）本项目后浇带位置较多，相邻梁板支模时要拉水平、竖向通线，并设竖向垂直度控制线，以保证模板水平、竖向位置准确。（5）根据混凝土结构特点，对模板进行专门设计，以保证模板主其支架具有足够强度、刚度及稳定性。（6）混凝土浇筑前，对模板轴线、支架、顶撑、螺栓进行认真检查复核，发现问题。（7）混凝土浇筑时，要均匀对称下料，浇筑高度应严格控制在施工规范允许的范围内。
1.0 影响材料性能的因素 2.01.1 碳当量对材料性能的影响字串9 决定灰铸铁性能的主要因素为石墨形态和金属基体的性能。当碳当量（）较高时，石墨的数量增加，在孕育条件不好或有微量有害元素时，石墨形状恶化。这样的石墨使金属基体能够承受负荷的有效面积减少，而且在承受负荷时产生应力集中现象，使金属基体的强度不能正常发挥，从而降低铸铁的强度。在材料中珠光体具有好的强度、硬度，而铁素体则质底较软而且强度较低。当随着 C、Si的量提咼，会使珠光体量减少，铁素体量增加。因此，碳当量的提咼将在石墨形状和基体组织两方面影响铸铁铸件的抗拉强度和铸件实体的硬度。在熔炼过程控制中，碳当量的控制是解决材料性能的一个很重要的因素。 1.2 合金元素对材料性能的影响 在灰铸铁中的合金元素主要是指Mn、Cr、Cu、Sn、Mo 等促进珠光体生成 元素，这些元素含量会直接影响珠光体的含量，同时由于合金元素的加入，在一定程度上细化了石墨，使基体中铁素体的量减少甚至消失，珠光体则在一定的程度上得到细化，而且其中的铁素体由于有一定量的合金元素而得到固溶强化，使铸铁总有较咼的强度性能。在熔炼过程控制中，对合金的控制同样是重要的手段。 1.3 炉料配比对材料的影响字串4 过去我们一直坚持只要化学成分符合规范要求就应该能够获得符合标准机械性能材料的观点，而实际上这种观点所看到的只是常规化学成分，而忽略了一些合金元素和有害元素在其中所起的作用。如生铁是Ti的主要来源，因此生铁使用量的多少会直接影响材料中Ti的含量，对材料机械性能产生很大的影响。同样废钢是许多合金元素的来源，因此废钢用量对铸铁的机械性能的影响是非常直接的。在电炉投入使用的初期，我们一直沿用了冲天炉的炉料配比（生铁：25~35%，废钢：30~35%）结果材料的机械性能（抗拉强度）很低，当我们意识到废钢的使用量会对铸铁的性能有影响时及时调整了废钢的用量之后，问题很快得到了解决，因此废钢在熔化控制过程中是一项非常重要的控制 参数。因此炉料配比对铸铁材料的机械性能有着直接的影响，是熔炼控制的重点。
编订：__________________ 单位：__________________ 时间：__________________ 砌体工程质量缺陷的防治 措施(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-4252-25 砌体工程质量缺陷的防治措施(正 式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 我们在砌体工程施工过程中，往往受砌体砂浆配合比设计不合理、现场搅拌制备条件差、强度偏低、和易性差、沉底结硬、砌体组砌方法不当、墙体留槎位置不合理、拉结钢筋被遗漏、砌块墙体裂缝等诸多因素的影响，造成了砌体结构上会出现一些常见的质量缺陷。如砌体表面水平灰缝弯曲不平直，灰缝厚度不致，出现“螺丝”墙，垂直灰缝歪斜，灰缝宽窄不匀，墙面不平；槎口以砖渣填砌，接槎砂浆填塞不严、墙体易产生沿楼板的水平裂缝，底层窗台中部竖向裂缝，顶层两端角部阶弱形裂缝以及砌块周边裂缝等现象。为了消除这些质量缺陷对砌体结构构件带来的不良影响，就必须采取科学合理有效的措施以达到结构构件的质量技术要求。
浅谈围产期出生缺陷现状及三级预防措施 摘要】我国围产期出生缺陷总发生率呈上升趋势，出生缺陷已经成为导致早期 流产、死胎、围产期死亡和先天残疾的主要原因，危害儿童生存和生活质量，造 成潜在寿命损失和社会经济负担，已成为影响人口素质和群体健康水平的公共卫 生问题，采取三级预防措施进行干预，降低出生缺陷的发生。 【关键词】出生缺陷发生现状三级预防措施 【中图分类号】R19 【文献标识码】A 【文章编号】2095-1752（2013）13-0380-01 我国建立医院出生缺陷监测系统，监测期为孕满28周至出生后7天,重点监 测围产儿中23类常见的结构畸形、染色体异常及少部分遗传代谢性疾病。全国 出生缺陷监测数据表明，我国围产期出生缺陷总发生率呈上升趋势，由2000年 的109.79/万上升到2011年的153.23/万。出生缺陷已经成为导致早期流产、死胎、围产儿死亡、婴幼儿死亡和先天残疾的主要原因，不但严重危害儿童生存和生活 质量，影响家庭幸福和谐，也会造成巨大的潜在寿命损失和社会经济负担，已成 为影响人口素质和群体健康水平的公共卫生问题，采取适当的干预措施，降低出 生缺陷的发生。 1.定义 出生缺陷是指婴儿出生前发生的身体结构、功能或代谢异常。出生缺陷可由 染色体畸变、基因突变等遗传因素或环境因素引起,也可由这两种因素交互作用或 其他不明原因所致，通常包括先天畸形、染色体异常、遗传代谢性疾病、功能异 常如盲、聋和智力障碍等。 2.我国出生缺陷现状 2.1围产期常见出生缺陷的发生率顺位 根据我国《中国2012年出生缺陷防治报告》数据表明，2000—2011年期间，先天性心脏、多指(趾)、唇裂伴或不伴腭裂、神经管缺陷、先天性脑积水5类疾 病是我国围产儿前5位高发畸形。2012年这5类畸形占所有出生缺陷病例的 79.08%。 2.2诊断能力提高，检出率上升，致残致死率下降 出生缺陷防治工作力度进一步加强，部分对干预措施敏感的致死和严重致残 出生缺陷发生率逐步下降；同时，由于医疗机构对内脏畸形等出生缺陷的诊断能 力逐步提高，先天性心脏病等部分出生缺陷的围产期发现率上升。全国围产期神 经管缺陷发生率由1987年的第1位（27.4/万）下降到2011年的第8位，为 4.50/万；2000-2011年期间，下降幅度达62.4%；其中，农村下降幅度达到72.8%，城市下降幅度达64.5%。2011年全国先天性心脏病发生率为2000年的3.56倍， 城市为4.41倍，农村为2.97倍。 3.三级预防措施 3.1一级预防措施 一级预防是指防止出生缺陷儿的发生, 具体措施包括健康教育、婚前医学检查、孕前保健、遗传咨询、计划生育、最佳生育年龄选择、增补叶酸、孕早期保健(包 括合理营养、预防感染、谨慎用药、戒烟戒酒、避免接触放射线和有毒有害物质、避免接触高温环境)等。此级预防中要加强婚前保健和孕前保健服务。目前全国婚 前医学检查率已由2005年的2.9%上升到2011年的41.0％，其中福建、广西、宁夏等地的婚检率已达到90%以上。
一、影响灰铸铁力学性能的主要因素： 化学成分（C、Si、Mn、P、S合金元素）灰铸铁的力学性能金相组织 石墨的形状、大小、分布工艺因素和冶金因素 和数量以及基体组织 工艺、冶金因素：主要有冷却速度，铁液的过热处理、孕育处理、炉料特性等（1）关于冷却速度的影响铸铁是一种对冷却速度敏感性很大的材料，同一铸件的厚壁和薄壁部分，内部和外表都可能获得相差悬殊的组织，俗称为组织的不均匀性。因为石墨化过程在很大程度上取决于冷却速度。影响铸件冷却速度的因素较多：铸件壁厚和重量、铸型材料的种类、浇冒口和重量等等。由于铸件的壁厚、重量和结构取决于工作条件，不能随意改变，故在选择化学成分时应考虑到它们对组织的影响。 （2）关于铁液孕育处理的影响孕育处理就是在铁液进入铸件型腔前，把孕育剂附加到铁液中以改变铁液的冶金状态，从而可改善铸铁的显微组织和性能。 对灰铸铁而言，进行孕育处理是为了获得A型石墨、珠光体基体、细小共晶团的组织，以及减少铸件薄壁或边角处的白口倾向和对铸件壁厚的敏感性；对可锻铸铁而言，是为了缩短短退火周期，增大铸件的允许壁厚和改善组织的结构；对球墨铸铁而言，是为了减少铸件白口倾向，提高球化率和改善石墨的圆整性。 （3）关于铁液过热处理的影响。提高铁液过热温度可以：①增加化合碳含量和相应减少石墨碳含量，②细化石墨，并使枝晶石墨的形成，③消除铸铁的“遗传性”，④提高铸件断面上组织的均匀性，⑤有利于铸件的补缩。同样，铁液保温也有铁液过热的类似作用。 （4）关于炉料特性的影响实际生产中往往发现改变金属炉料（例如采用
不同产地的生铁或改变炉料的配比等)而化学成分似乎无变化的情况下铸铁具有不同的组织和性能，这说明原材料的性质直接影响着用它熔炼出来的铸铁的性质，称为铸铁的：“遗传性”为此，采用提高铁液温度和使用多种铁料配料可消除这种“遗传性”，并改善铸铁的组织和性能。 综上所述，铸铁的工艺因素和冶金因素对铸铁的力学性能有着很大的影响，因此，不应忽视对这些影响因素的控制。 二、灰铸铁不可用热处理的方法来达到牌号要求 一般说来，热处理能在很大程度上改善铸造合金的组织和性能，但在灰铸铁条件下，热处理所能发挥的作用相对较小。在灰铸铁中，石墨对铸铁性能的影响很大，而任何的热处理方法都不能改变石墨的形态和分布，故不可通过热处理来有效地提高灰铸铁的性能使之达到牌号要求。 但是，提高灰铸铁力学性能的方法很多，如合理选配化学成分、改变炉料组成、过热处理铁液、孕育处理、微量或低合金化等，都可取得很好效果。 三、生产高牌号灰铸铁（孕育铸铁）的注意事项 生产产高牌号灰铸铁(一般指HT200以上)时，为了获得高的力学性能，必须尽可能地减少石墨的数量、减小石墨的长度。传统的方法就是降低铁液的碳、硅含量、提高铁液的冷凝速度，但幅度稍大时就会出现D型过冷石墨及白口，反而降低灰铸铁的力学性能。 在炉前或在浇注前往铁液中添加适量的、以硅铁为主的铁合金碎粒被称作孕育处理。孕育处理在铁液中提供大量的、石墨借以生核的生核质点。有效的孕育将促进石墨的析出，从而消除白口、细化片状石墨并使过冷石墨转变为无方向性均布石墨(A型石墨)，不但可大幅度地提高综合力学性能，同时还提高铸
摘要：微软的sql server数据库系统，因其各种优点在软件系统市场上占有比较大的比例，但是数据库在使用过程中也会出现多种可以导致服务器运行速度变慢或降低数据访问效率的事件发生。文章从多个方面讲述了sql server数据库系统调整和优化策略，可以有效提高数据库的查询速度。 关键字：sql server；应用程序；b/s；数据复制 中图分类号：tp311 文献标识码：a 文章编号：1009-3044（2016）15-0012-02 基于微软的sql server数据库系统，是目前很多软件所使用的数据库，其功能强大，而且兼容性能较好，适用于大多数的软件开发系统。但是，任何一个数据库系统在操作较长一段时间后，都可能存在一定的性能问题，这个性能问题包括多个方面，主要涉及数据库的内存、操作系统、参数设置、操作应用程序及硬件等多个方面。因此，就像操作系统一样，在一个数据库系统运行一段时间后，对其进行优化对整个软件系统的正常运行起着非常重要的作用，可以有效促进软件系统的稳定性、可用性和高效性，节约系统开销，解决系统瓶颈。 1 性能调整与优化概述 性能调整是指的对系统的相关参数、应用程序、软硬件系统进行优化，从而可以有效改变系统性能的一种活动。对数据库系统的性能优化及调整主要包括对软硬件配置、操作系统及数据库管理系统的配置进行优化，还包括对访问这些配置的应用程序的分析与了解。 对数据库性能是否优秀的判定标准主要是看这个数据库各个性能指标，一个数据库的性能指标主要包含以下几个部分：事务处理所占用的系统资源、事件的响应时间以及cpu的时间量。性能并不是一成不变的，而是随着使用的时间和环境的变化而变化。数据库系统的性能受使用应用程序、本身的体系结构和硬件设备性能及连接数目及资源等多个方面的影响。 所谓性能调整，就是通过优化提高系统的高效性，消除系统使用瓶颈。一个系统是否高效，主要是看他的瓶颈，因为这个是系统性能限制的主要决定因素，可能是软件，也可能是硬件部分。如果系统的瓶颈限制过大，则对数据库系统的访问和存储及更新都有很大影响，减少系统瓶颈，可以将一个系统性能最大程度的发挥。为了有效去除系统瓶颈，对性能进行调整，必须采取一定的步骤和方法去调整所有和性能相关的组件，包括应用调整和sqlserver。 2 应用调整 对数据库的性能优化来说，最有可能导致数据库性能产生变化的就是应用软件的影响。应用调整相对于硬件来说更容易做到监控和修改，也更容易显示出效果来。应用的调整和优化也可以影响到数据系统的后续步骤的调整，有效地减小系统开支，使普通的应用程序不至于占用太多的系统资源。应用调整一般来说是对sql server性能调整的第一步，也是关键的一步，主要包括应用程序调整、页面应用调整、数据库查询语句调整等多个因素。 1）sql语句优化 数据库性能优化中，标准查询语句（sql）的优化可以有效提高数据查询、更新、插入的执行效率。低效率的数据库查询语句，往往会占用过多的资源并访问过多的数据库，从而使系统的响应时间变长，严重影响系统的性能。通过优化sql语句，改变数据库查询方法或途径，可以有效提高系统的性能。数据库系统的应用最多的就是将数据库的数据显示出来，这离不开数据库的查询语句，这也是影响系统性能最关键的一个步骤。微软的sql server本身提供了数据库的查询和优化方法，对常用的数据库查询语句进行分析，可以找到最佳的查询语句，从而可以减少输入/输出次数，提高执行效率。但是微软提供的查询优化器很难能够完全解决查询语句的优化，比如语义方面的问题等。 2）b/s 模式优化 目前很多软件的开发模式都采用了基于b/s的模式，在这种模式下，用户端无须在安装多余的软件，服务器将后台处理的数据通过协议传输到客户端。这种做法实际上减轻了前端
