一、初中物理杠杆平衡条件的应用问题1．如图所示，轻质杠杆MON 及支架是一个固连在一起的整体，且能绕O 点转动，:3:2MO NO =，图中正方体D 通过细线与N 点相连且与水平地面的接触面积S 为8×10-2m 2。

当物体A 的质量为8kg 时，杠杆在水平位置上平衡，物体D 对水平地面的压强p 1为4000Pa ；当把物体A 换成质量为30kg 的物体B ，支点移至O '，使:4:3MO NO ''=时，杠杆仍在水平位置上平衡，物体D 对水平地面的压强为p 2；此时用物体C 替换物体B ，杠杆仍在水平位置上平衡，物体D 对水平地面的压强为0，（杠杆、支架和托盘的重力不计，g 取I0N/kg ） 则下列结论正确的是（ ）A ．物体C 的重力为300NB ．物体D 的质量为32kgC ．p 2为500PaD ．物体C 对托盘的压力为40N 【答案】C 【解析】 【分析】 【详解】当放物体A 时，地面对物体的支持力等于物体对地面的压力22114000Pa 810m 320N F p S -==⨯⨯=此时杠杆受到的拉力2D 1F G F =-根据杠杆平衡条件可知()A D 1m g OM G F ON =-解得A 1D 38kg 10N/kg 320N 2440NON ONm g OM F ON G ON ON⨯⨯++=== 则物体D 的质量D D 440N 44kg 10N/kgG m g ===故B 错误；放物体C 时，D 对地面的压强为0，此时支持点在O '，根据杠杆的平衡条件可知C D G O M G O N ''=则D C 440N 330N43GO N O NG O M O N ''⨯==='' 故A 错误；物体C 对托盘的压力等于C 的重力为330N ，故D 错误； 当放上物体B 时，根据杠杆的平衡条件可知()B D 2m g O M G F O N ''=-则D B 24440N 30kg 10N/kg 340NON O N G O N m g O M F O N O N''-⨯⨯''-==='' 则物体D 对地面的压强222240N 500Pa 810mF p S -===⨯ 故C 正确。

故选C 。

2．工人师傅利用如图所示的两种方式，将重均为 400N 的货物从图示位置向上缓慢提升一 段距离．F 1、F 2始终沿竖直方向；图甲中 BO =2AO ，图乙中动滑轮重为 50N ，重物上升速度 为 0.02m/s ．不计杠杆重、绳重和摩擦,则下列说法正确的是( )A ．甲方式 F 1由 150N 逐渐变大B ．乙方式 F 2的功率为 3WC ．甲乙两种方式都省一半的力D ．乙方式中滑轮组的机械效率约为 88.9%【答案】D 【解析】 【详解】A ．由图知道，重力即阻力的方向是竖直向下的，动力F 1 的方向也是竖直向下的，在提升重物的过程中，动力臂和阻力臂的比值是：1221L OB L OA == 所以，动力F 1 的大小始终不变，故A 错误；BC ．由于在甲图中， OB =2OA ，即动力臂为阻力臂的2倍，由于不计摩擦及杠杆自重，所以，由杠杆平衡条件知道，动力为阻力的一半，即111400N 200N 22F G ==⨯=由图乙知道，承担物重是绳子的段数是n =3，不计绳重和摩擦，则()()211500N+50N 150N 22F G G =+=⨯=动， 即乙中不是省力一半；所以，绳子的自由端的速度是：v 绳 =0.02m/s×3=0.06m/s ，故乙方式F 2 的功率是：P=F 2 v 绳 =150N×0.06m/s=9W ，故BC 错误；D ．不计绳重和摩擦，乙方式中滑轮组的机械效率是：400N100%=100%=100%88.9%400N 50NW Gh W Gh G h η=⨯⨯⨯≈++有用总轮 故D 正确．3．如图所示的轻质杠杆OA 上悬挂着一重物G ，O 为支点，在A 端用力使杠杆平衡。

下列叙述正确的是（ ）A ．此杠杆一定是省力杠杆B ．沿竖直向上方向用力最小C ．沿杆OA 方向用力也可以使杠杆平衡D ．此杠杆可能是省力杠杆，也可能是费力杠杆 【答案】D 【解析】 【分析】 【详解】A ．因为无法确定动力臂的大小，所以无法确定是哪种杠杆，故A 错误；B ．沿垂直杠杆向上的方向用力，动力臂最大，动力最小，最省力，故B 错误；C ．沿OA 方向动力臂是零，杠杆无法平衡，故C 错误。

D ．因为杠杆的动力臂无法确定，所以它可能是省力杠杆，也可能是费力杠杆，故D 正确。

故选D 。

4．如图所示，将重150N 的甲物体用细绳挂在轻质杠杆的A 端，杠杆的B 端悬挂乙物体，杠杆在水平位置平衡，已知：乙物体所受重力为30N ，:1:3AO OB =，甲物体的底面积为0.2m 2，g 取10N/kg 。

下列说法正确的是（ ）A ．甲物体对杠杆的拉力为10NB ．杠杆对甲物体竖直向上的拉力为60NC ．甲物体对水平地面的压强为750PaD ．水平地面对甲物体的支持力为60N【答案】D 【解析】 【分析】 【详解】对物体甲受力分析，甲受到重力、地面给甲的支持力、杠杆施加的拉力的作用，其中杠杆施加的拉力与甲对杠杆的拉力为一对相互作用力，地面给甲的支持力和甲给地面的压力为一对相互作用力。

AB ．根据杠杆平衡条件可知杠杆A 端受到物体的拉力与OA 的乘积等于乙给B 端的拉力与OB 的乘积相等，则有A 330N 90N 1G OB F OA ==⨯=乙 即甲对杠杆的拉力为90N ，杠杆施加的拉力与甲对杠杆的拉力为一对相互作用力，故AB 项错误；CD ．甲给地面的压力等于地面给甲的支持力为A 150N 90N 60N F F G F ==-=-=甲压支则甲物体对水平地面的压强260N 300Pa 0.2m F p S ===压甲甲 故C 项错误，D 项正确。

故选D 。

5．如图所示，一根均匀木尺放在水平桌面上，它的一端伸出桌面的外面，伸到桌面外面的部分长度是木尺长的14，在木尺末端的B 点加一个作用力F ，当力F =3N 时，木尺的另一端A 开始向上翘起，那么木尺受到的重力为（ ）A ．3NB ．9NC ．1ND ．2N【答案】A【分析】【详解】设直尺长为l，如图所示：从图示可以看出：杠杆的支点为O，动力F=3N 动力臂OB=1 4 l阻力为直尺的重力G，阻力臂CO=12l-14l=14l由杠杆平衡的条件得F×OB=G×OC3N×14l= G×14l G=3N故选A。

6．用图示装置探究杠杆平衡条件，保持左侧的钩码个数和位置不变，使右侧弹簧测力计的作用点A 固定，改变测力计与水平方向的夹角θ，动力臂l 也随之改变，所作出的“F-θ”图象和“F-l”图象中，正确的是A．B．C．D．【解析】 【详解】A ．动力F 和θ的关系，当F 从沿杆方向（水平向左）→垂直于杆方向（与水平方向成90°）→沿杆方向（水平向右），由图可知，F 对应的动力臂l =OA ×sinθ，动力臂l 先变大后变小，则动力F 先变小后变大，所以A 错误；B ．当θ等于90°时，动力臂最大，动力最小但不为零，所以B 错误； CD ．根据杠杆平衡条件Fl =F 2l 2可得：F =22F l l，由于F 2、l 2不变，则F 和l 成反比，故C 正确，D 错误。

7．如图杠杆AOB 用细线悬挂起来，分别在A 、B 两端分别挂上质量为1m 、2m 的重物时，杠杆平衡，此时AO 恰好处于水平位置，AO BO =，不计杠杆重力，则1m 、2m 的关系为A ．12m m >B ．12m m =C ．12m m <D ．无法判断【答案】C 【解析】 【详解】杠杆示意图如下：根据杠杆的平衡条件：1122F L F L =可知，1122G L G L = 1122m gL m gL =即1122m L m L =因为力与相应的力臂成反比关系，从图中可以看出力臂12L L ＞，所以物体的重力12G G ＜，即12m m ＜，故选C 。

8．如图所示为建筑工地上常用的吊装工具，物体M 为重5000N 的配重，杠杆AB 的支点为O ，已知OA ∶OB =1∶2，滑轮下面挂有建筑材料P ，每个滑轮重100N ，工人体重为700N ，杠杆与绳的自重、滑轮组摩擦均不计，当工人用300N 的力竖直向下以1m/s 的速度匀速拉动绳子时（ ）A ．工人对地面的压力为400NB ．建筑材料P 重为600NC ．建筑材料P 上升的速度为3m/sD ．物体M 对地而的压力为4400N 【答案】A 【解析】 【分析】 【详解】A ．当工人用300N 的力竖直向下拉绳子时，绳子对工人会施加竖直向上的拉力，其大小也为300N ，此时人受竖直向下的重力G 、竖直向上的拉力F 、竖直向上的支持力F 支，由力的平衡条件知道F +F 支=G即F 支=G-F =700N-300N=400N由于地面对人的支持力和人对地面的压力是一对相互作用力，大小相等，所以，工人对地面的压力F 压=F 支=400N故A 正确；B ．由图知道，绳子的有效段数是n =2，且滑轮组摩擦均不计，由()12F G G =+物动知道，建筑材料P 的重力G =2F-G 动 =2×300N-100N=500N故B 错误；C ．因为物重由2段绳子承担，所以，建筑材料P 上升的速度11=1m/s=0.5m/s 22v v =⨯绳故C 错误；D ．以定滑轮为研究对象，定滑轮受向下的重力、3段绳子向下的拉力、杆对定滑轮向上的拉力，由力的平衡条件知道F A ′=3F +G 定 =3×300N+100N=1000N杠杆对定滑轮的拉力和定滑轮对杠杆的拉力是一对相互作用力，大小相等，即F A =F ′A =1000N由杠杆的平衡条件知道F A ×OA =F B ×OB又因为OA ：OB =1：2，所以A B 1000=5N 00N 2F OA OAF OB OA⨯⨯== 由于物体间力的作用是相互的，所以，杠杆对物体M 的拉力等于物体M 对杠杆的拉力，即F B ′=F B =500N物体M 受竖直向下的重力、竖直向上的支持力、竖直向上的拉力，则物体M 受到的支持力为F M 支持 =G M -F B ′=5000N-500N=4500N因为物体间力的作用是相互的，所以物体M 对地面的压力F M 压=F M 支持=4500N故D 错误。

合集下载

中考物理杠杆平衡条件的应用问题综合经典题及答案解析

中考物理杠杆平衡条件的应用问题综合经典题及答案解析

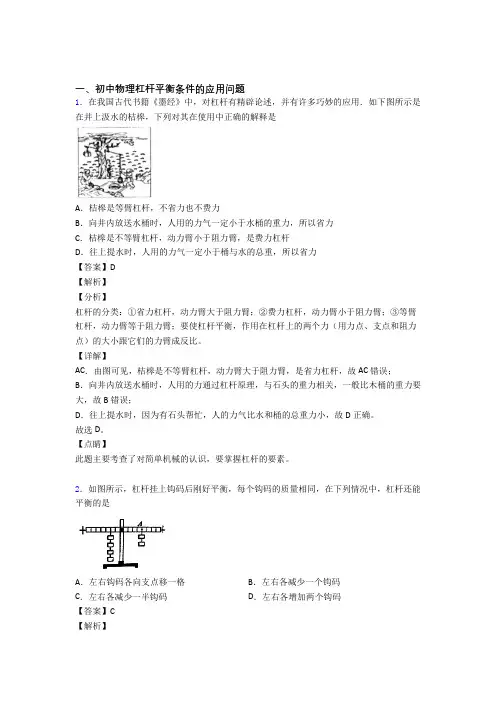

一、初中物理杠杆平衡条件的应用问题1．在我国古代书籍《墨经》中，对杠杆有精辟论述，并有许多巧妙的应用．如下图所示是在井上汲水的桔槔，下列对其在使用中正确的解释是A．桔槔是等臂杠杆，不省力也不费力B．向井内放送水桶时，人用的力气一定小于水桶的重力，所以省力C．桔槔是不等臂杠杆，动力臂小于阻力臂，是费力杠杆D．往上提水时，人用的力气一定小于桶与水的总重，所以省力【答案】D【解析】【分析】杠杆的分类：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂；要使杠杆平衡，作用在杠杆上的两个力（用力点、支点和阻力点）的大小跟它们的力臂成反比。

【详解】AC．由图可见，桔槔是不等臂杠杆，动力臂大于阻力臂，是省力杠杆，故AC错误；B．向井内放送水桶时，人用的力通过杠杆原理，与石头的重力相关，一般比木桶的重力要大，故B错误；D．往上提水时，因为有石头帮忙，人的力气比水和桶的总重力小，故D正确。

故选D。

【点睛】此题主要考查了对简单机械的认识，要掌握杠杆的要素。

2．如图所示，杠杆挂上钩码后刚好平衡，每个钩码的质量相同，在下列情况中，杠杆还能平衡的是A．左右钩码各向支点移一格B．左右各减少一个钩码C．左右各减少一半钩码D．左右各增加两个钩码【答案】C【解析】设杠杆的分度值为 L，一个钩码的重为G．原来4G×2L=2G×4L；左、右钩码各向支点移动一格，左边=4G×L=4GL，右边=2G×3L=6GL，左边＜右边，杠杆向右端下沉，A不符合题意；左右各减少一个钩码，左边=3G×2L=6GL，右边=G×4L=4GL，左边＞右边，杠杆向左下沉，B 不符合题意；左、右钩码各减少一半法码，左边=2G×2L=4GL，右边=G×4L=4GL，左边=右边，杠杆平衡；C符合题意；左右各增加两个钩码，左边=6G×2L=12GL，右边=4G×4L=16GL，左边＜右边，杠杆右边下沉，D不符合题意，故选C．3．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水（如图丙所示）．下列有关这把钥匙的分析中正确的是A．在使用过程中可以减小阻力臂B．在使用过程中可以减小阻力C．在使用过程中可以减小动力臂D．在使用过程中可以减小动力【答案】D【解析】【详解】由图可知，安装并旋转钥匙，阻力臂不变，阻力不变，动力臂变大，根据杠杆平衡的条件F1L1=F2L2可知，动力变小，故选D。

2020-2021中考物理 杠杆平衡 综合题附答案解析

2020-2021中考物理 杠杆平衡 综合题附答案解析

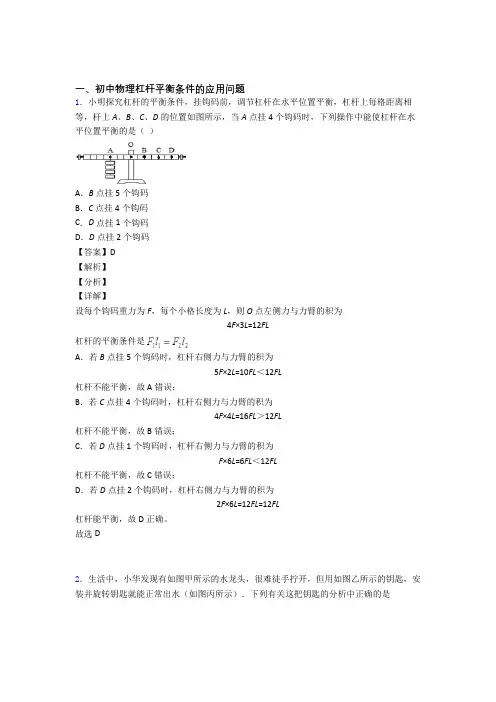

一、初中物理杠杆平衡条件的应用问题1．小明探究杠杆的平衡条件，挂钩码前，调节杠杆在水平位置平衡，杠杆上每格距离相等，杆上A、B、C、D的位置如图所示，当A点挂4个钩码时，下列操作中能使杠杆在水平位置平衡的是（）A．B点挂5个钩码B．C点挂4个钩码C．D点挂1个钩码D．D点挂2个钩码【答案】D【解析】【分析】【详解】设每个钩码重力为F，每个小格长度为L，则O点左侧力与力臂的积为4F×3L=12FL杠杆的平衡条件是A．若B点挂5个钩码时，杠杆右侧力与力臂的积为5F×2L=10FL＜12FL杠杆不能平衡，故A错误；B．若C点挂4个钩码时，杠杆右侧力与力臂的积为4F×4L=16FL＞12FL杠杆不能平衡，故B错误；C．若D点挂1个钩码时，杠杆右侧力与力臂的积为F×6L=6FL＜12FL杠杆不能平衡，故C错误；D．若D点挂2个钩码时，杠杆右侧力与力臂的积为2F×6L=12FL=12FL杠杆能平衡，故D正确。

故选D2．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水（如图丙所示）．下列有关这把钥匙的分析中正确的是A．在使用过程中可以减小阻力臂B．在使用过程中可以减小阻力C．在使用过程中可以减小动力臂D．在使用过程中可以减小动力【答案】D【解析】【详解】由图可知，安装并旋转钥匙，阻力臂不变，阻力不变，动力臂变大，根据杠杆平衡的条件F1L1=F2L2可知，动力变小，故选D。

3．如图所示，在一个轻质杠杆的中点挂一重物，在杆的另一端施加一个动力F，使杠杆保持平衡，然后向右缓慢转动F至水平方向，这一过程中（）A．F先变小后变大B．F逐渐变大C．动力臂逐渐变小D．动力臂逐渐变大【答案】A【解析】【分析】杠杆平衡条件及应用。

【详解】杠杆在图中所示位置平衡，阻力（重物对杠杆的拉力）及阻力臂大小不变；动力F由图中所示位置转动至水平方向的过程中，当动力F的方向与杠杆垂直时，动力F的力臂最长，因此动力F的力臂先增大后减小，由杠杆平衡条件F1l1=F2l2可知，动力Ｆ先变小后变大。

2020-2021中考物理杠杆平衡条件的应用问题(大题培优)及答案解析

2020-2021中考物理杠杆平衡条件的应用问题(大题培优)及答案解析

一、初中物理杠杆平衡条件的应用问题1．如图所示，在“探究杠杆的平衡条件”的实验中，已知杠杆上每个小格的长度为2cm ，用弹簧测力计在A 点斜向上（与水平方向成30°角）拉杠杆，使杠杆在水平位置平衡。

下列说法中正确的是（ ）A ．此时杠杆的动力臂为0.08mB ．此时为省力杠杆C ．当弹簧测力计向左移至竖直位置时，其示数为1ND ．图中钩码的总重力为2N【答案】D【解析】【分析】【详解】A ．当弹簧测力计在A 点斜向上拉（与水平方向成30°角）杠杆，所以动力臂11142cm 4cm=0.04m 22l OA ==⨯⨯= 故A 错误；B ．由图知，钩码对杠杆拉力为阻力，阻力臂的大小l 2=3×2cm=6cm ＞l 1杠杆为费力杠杆，故错误；CD ．由图知，弹簧测力计示数为3N ，根据杠杆的平衡条件F 1l 1=Gl 2可得1123N 4cm =2N 6cmF lG l ⨯== 竖直向上拉A 点时，力臂大小等于OA ，由杠杆平衡条有'12F OA Gl ⋅= ，所以测力计的示数212N 6cm =1.5N 2cm 4Gl F OA '⨯==⨯ 故C 错误，D 正确。

故选D 。

2．如图所示，杠杆挂上钩码后刚好平衡，每个钩码的质量相同，在下列情况中，杠杆还能平衡的是A．左右钩码各向支点移一格B．左右各减少一个钩码C．左右各减少一半钩码D．左右各增加两个钩码【答案】C【解析】设杠杆的分度值为 L，一个钩码的重为G．原来4G×2L=2G×4L；左、右钩码各向支点移动一格，左边=4G×L=4GL，右边=2G×3L=6GL，左边＜右边，杠杆向右端下沉，A不符合题意；左右各减少一个钩码，左边=3G×2L=6GL，右边=G×4L=4GL，左边＞右边，杠杆向左下沉，B 不符合题意；左、右钩码各减少一半法码，左边=2G×2L=4GL，右边=G×4L=4GL，左边=右边，杠杆平衡；C符合题意；左右各增加两个钩码，左边=6G×2L=12GL，右边=4G×4L=16GL，左边＜右边，杠杆右边下沉，D不符合题意，故选C．3．如图所示的轻质杠杆OA上悬挂着一重物G，O为支点，在A端用力使杠杆平衡。

2020-2021中考物理综合题专练∶杠杆平衡条件的应用问题

2020-2021中考物理综合题专练∶杠杆平衡条件的应用问题

一、初中物理杠杆平衡条件的应用问题1．如图所示，在轻质杠杆AB 两端各挂体积相同的实心物体甲、乙，杠杆在水平位置保持不变。

下列说法正确的是（ ）A ．分别将甲、乙切去等体积的一小块，杠杆右端向下倾斜B ．分别将甲、乙切去等体积的一小块，杠杆仍在水平位置平衡C ．分别将甲、乙切去等质量的一小块，杠杆左端向下倾斜D ．分别将甲、乙切去等质量的一小块，杠杆仍在水平位置平衡 【答案】B 【解析】 【分析】动态杠杆相关判断。

【详解】AB ．因为为杠杆平衡，所以G OA G OB =甲乙，即Vg OA Vg OB ρρ⨯=⨯甲乙，所以OA OB ρρ⨯=⨯甲乙。

若分别将甲、乙切去等体积的一小块，则：左边()=OA G OA Vg OA G G ρ⨯=--∆⨯甲甲甲切甲，右边()OB G OB Vg O GB G ρ⨯==--∆⨯乙乙乙切乙，左边等于右边，杠杆仍保持水平平衡，故A 错误，B 正确； CD ．若分别将两物体切去等质量（即等重G ）的一小块，则：左边()G G OA G OA G OA -⨯==-⨯甲甲， 右边()=OB G O G G B G OB ⨯=--⨯乙乙，因OA OB >，则左边小于右边，则杠杆右端向下倾斜，故CD 错误。

【点睛】较难题.失分原因是：（1）没有根据题干信息确定出OA OB ρρ⨯=⨯甲乙的等量关系；（2）将“切去等体积”、“切去等质量”代入杠杆平衡条件后，两边力和力臂的关系确定错误；（3）忽略了左右两侧的力臂不同，在分析杠杆平衡时判断猎误。

2．如图所示，杠杆挂上钩码后刚好平衡，每个钩码的质量相同，在下列情况中，杠杆还能平衡的是A ．左右钩码各向支点移一格B ．左右各减少一个钩码C ．左右各减少一半钩码D ．左右各增加两个钩码【答案】C 【解析】设杠杆的分度值为 L ，一个钩码的重为G ．原来4G ×2L =2G ×4L ；左、右钩码各向支点移动一格，左边=4G ×L =4GL ，右边=2G ×3L =6GL ，左边＜右边，杠杆向右端下沉，A 不符合题意；左右各减少一个钩码，左边=3G ×2L =6GL ，右边=G ×4L =4GL ，左边＞右边，杠杆向左下沉，B 不符合题意；左、右钩码各减少一半法码，左边=2G ×2L =4GL ，右边=G ×4L =4GL ，左边=右边，杠杆平衡；C 符合题意；左右各增加两个钩码，左边=6G ×2L =12GL ，右边=4G×4L =16GL ，左边＜右边，杠杆右边下沉，D 不符合题意，故选C ．3．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水（如图丙所示）．下列有关这把钥匙的分析中正确的是A ．在使用过程中可以减小阻力臂B ．在使用过程中可以减小阻力C ．在使用过程中可以减小动力臂D ．在使用过程中可以减小动力 【答案】D 【解析】【详解】由图可知，安装并旋转钥匙，阻力臂不变，阻力不变，动力臂变大，根据杠杆平衡的条件F 1L 1=F 2L 2可知，动力变小，故选D 。
