电子元器件识别和常用仪器的使用[1]

实验一常用仪器的使用常用电子元器件的识别与测试引言：在电子学实验中，了解和熟练掌握常用仪器的使用方法对于正确进行实验具有非常重要的意义。

同时，将常用电子元器件进行准确的识别和测试也是电子学实验的基础。

本实验旨在通过实际操作，帮助学生们熟悉和掌握常用仪器的使用方法，并学会对常用电子元器件进行准确的识别和测试。

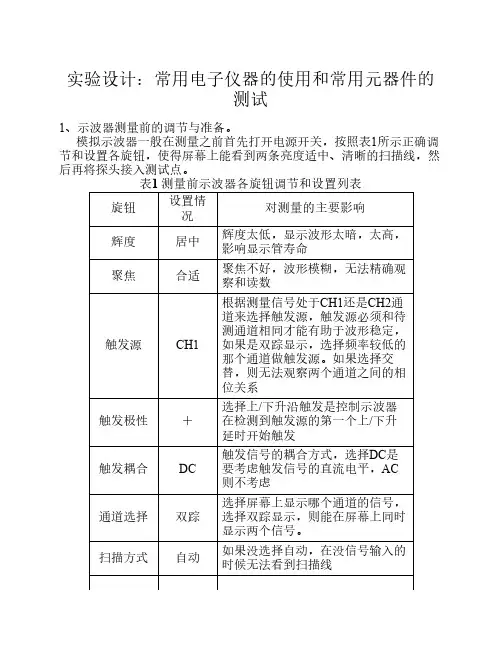

一、常用仪器的使用1.示波器的使用示波器是一种用于观察电信号波形的电子仪器，常用于测量电压、频率、周期等电信号参数。

示波器的使用方法如下：（1）接通示波器电源，并将待测信号的输入端与示波器的输入端相连。

（2）调节示波器的触发源、触发电平和水平控制，使波形图显示最佳效果。

（3）根据需要选择适当的扫描方式、扫描时间和增益，以显示出待测信号的波形图。

2.数字万用表的使用数字万用表是一种用于测量电压、电流、电阻等电学量的仪器，具有测量范围广、读数精确和使用方便等特点。

数字万用表的使用方法如下：（1）将待测电路与数字万用表相连，根据测量值的量级选择合适的测量范围。

（2）选择相应的测量模式（如电压、电流、电阻等），并选择合适的量程。

（3）读取数字万用表显示的测量值，并注意选择合适的单位。

（1）电阻的识别：通过观察电阻上标注的颜色环来确定电阻的阻值。

根据电阻色环的顺序，分别对应数字0-9，将色环对应数字的阻值排列在一起即可得到电阻的阻值。

（2）电阻的测试：将待测电阻的两端与万用表的两个测试针相连，选择电阻测量模式，并观察万用表显示的电阻值。

（1）电容的识别：通过观察电容上标注的数值及单位来确定电容的大小。

常见的电容单位包括F（法拉）、uF（微法）、nF（纳法）和pF（皮法）。

（2）电容的测试：将待测电容的两端与万用表的两个测试针相连，选择电容测量模式，并观察万用表显示的电容值。

（1）二极管的识别：通过观察二极管的外观来确定其正负极。

一般而言，二极管的正极外观较长，负极外观较短。

（2）二极管的测试：将待测二极管的两端与万用表的两个测试针相连，选择二极管测试模式。

（电子行业企业管理）实验一、常用元器件的识别与测量及常规电子仪器使用实验一、常用元器件的识别与测量及常规电子仪器使用一、目的掌握常用电子元件的识别知识与检测技术。

二、实验仪器万用表、示波器、信号发生器、直流稳压电源、毫伏表三、任务电子、电容的测量；二极管、三极管管脚识别与测量，常规电子仪器使用四、实验内容1．电阻器的检测用万用表（指针式或数字式）测量电阻器是测量阻值和判别其质量好坏的最简易方法。

测量方法如下（以MF-47为例）：⑴检查电池⑵机械调零⑶选择倍率挡⑷电阻挡调零⑸测量电阻2．电容器的检测⑴电容器的充放电检测⑵电容器漏电电阻的检测3．二极管的简易测量⑴用指针式万用表测试二极管①二极管的好坏及电极的判别。

用万用表的R×1K挡，用红、黑两表笔分别接触二极管的两个电极，测出其正、反向电阻值，一般二极管的正向电阻为几十欧到几千欧，反向电阻为几百千欧以上。

正、反向电阻差值约大约好，至少应相差百倍为宜。

若正、反向电阻都为零，则管子内部短路；若正、反向电阻都为∞，则管子内部开路；若正、反向电阻接近，则管子性能差。

用上述测法测得阻值较小的那次，黑表笔所接触的电极为二极管的正极，另一端为负极。

这是因为在磁电式万用表的欧姆挡，黑表笔接表内电池的正端，红表笔接表内电池的负端。

②二极管类型的判别。

经验证明，用500型万用表的R×1K挡测二极管的正向电阻时，硅管为6～20kΩ，锗管为1～5kΩ。

用2.5V或10V电压挡测二极管的正向导通电压时，一般锗管的正向电压为0.1V～0.3V，硅管的正向电压为0.5V～0.7V。

注意：用不同类型的万用表或同一类型的万用表的不同量程去测二极管的正向电阻时，所得结果是不同的。

⑵用数字式万用表测试二极管①极性判别。

将数字式万用表置于二极管挡，红表笔插入“V•Ω”插孔，黑表笔插入“COM”插孔，这时红表笔接表内电源正极，黑表笔接表内电源负极。

将两只笔分别接触二极管的两个电极，如果显示溢出符号“1”，说明二极管处于截止状态；如果显示在1V以下，说明二极管处于正向导通状态，此时与红表笔相接的是管子的正极，与黑表笔相接的是负极。

一、实习目的1、目的和意义电工电子实习的主要目的是培养学生的动手能力。

对一些常用的电子设备有一个初步的了解，能够自己动手做出一个像样的东西来。

2、发展情况和学习要求电子技术的实习要求我们熟悉电子元器件、熟练掌握相关工具的操作以及电子设备的制作、装调的全过程，从而有助于我们对理论知识的理解，帮助我们学习专业的相关知识。

培养理论联系实际的能力，提高分析解决问题能力的同时也培养同学之间的团队合作、共同探讨、共同前进的精神。

二、实验内容：实习项目一：安全用电安全用电知识是关于如何预防用电事故及保障人身、设备安全的知识。

在电子装焊调试中，要使用各种工具、电子仪器等设备，同时还要接触危险的高电压，如果不掌握必要的安全知识，操作中缺乏足够的警惕，就可能发生人身、设备事故。

因此，必须在了解触电对人体的危害和造成触电原因的基础上，掌握一些安全用电知识，做到防患于未然。

实验内容：（一）、安全用电的重要性了解用电的安全的重要性（二）、触电及相关防护措施1、触电的种类2、影响触电造成的人体伤害程度的因素3、触电的原因4、防止触电的技术措施5、触电急救与电气消防（三）、安全用电树立安全用电的观念，做足安全措施，养成安全操作的工作习惯（四）、设备用电安全设备接电前检查，并掌握设备使用常见异常情况的处理方法（五）、实验室的安全操作注意事项实习项目二：常用电子元器件的认识与检测、常用电子仪器的使用常用电子元器件的认识与检测实验内容：电子整机是由一系列电子元器件所组成。

掌握常用元器件的正确识别、选用常识、质量判别方法，这对提高电子产品的质量和可靠性将起重要的保证作用。

本项目的学习内容包含七个部分，分别是电阻、电位器、电容、电感、二极管、三极管、集成电路芯片等元器件的认识。

常用电子仪器的使用实验内容：（一）、直流稳压电源1、直流稳压电源是将交流电转变为稳定的直流电，并为各种电子电路提供其所需直流供电电源的一起设备2、初步掌握SS4323直流稳压电源的使用方法（二）、万用表1、万用表是具有用途多，量程广，使用方便等优点，是电子测量中最常用的电子工具。

实验一常用仪器的使用常用电子元器件的识别与测试演示文稿实验一：常用仪器的使用和常用电子元器件的识别与测试一、实验目的1.学习和掌握常用仪器的基本使用方法；2.学习和掌握常用电子元器件的识别和测试方法。

二、仪器使用演示1.示波器的使用示波器是一种常用的用来观察信号波形的仪器。

使用示波器可以通过观察信号的周期、幅值和相位差等来判断电路是否正常工作。

（演示演示波器的各个部分和按钮的功能，如触发控制、时间基准、观察信号波形等）2.万用表的使用万用表是测量电流、电压和电阻等电路参数的常用工具。

使用万用表可以进行电路的基本测试和故障排除。

（演示万用表的使用方法，如选择量程、插入测量点、读取数值等）三、电子元器件识别和测试演示1.电阻的识别和测试电阻是电子电路中常用的元器件之一、学会正确识别和测试电阻对于电路的设计和故障排除非常重要。

（演示电阻的外观特征和识别方法，并演示用万用表测量电阻的方法）2.电容的识别和测试电容是一种常见的存储电荷的元器件，广泛应用于信号处理和滤波等电路中。

学会正确识别和测试电容对于电路的设计和分析至关重要。

（演示电容的外观特征和识别方法，并演示用万用表或者LCR表测试电容的方法）3.二极管的识别和测试二极管是一种常用的电子元器件，广泛应用于整流和开关等电路中。

学会正确识别和测试二极管对于电路的设计和故障排除非常重要。

（演示二极管的外观特征和识别方法，并演示用万用表测试二极管导通和反向截止的方法）4.三极管的识别和测试三极管是一种重要的放大器件，广泛应用于放大和开关等电路中。

学会正确识别和测试三极管对于电路的设计和故障排除非常重要。

（演示三极管的外观特征和识别方法，并演示用万用表测试三极管的放大倍数和极性的方法）四、实验步骤1.准备实验所需的示波器、万用表和常用电子元器件。

2.按照演示所示的方法，正确使用示波器和万用表来观察电路信号和测试电路元器件。

3.使用正确的方法来识别和测试电阻、电容、二极管和三极管等常用电子元器件。

实验一常用元器件的识别与测量及常规电子仪器使用一、实验目的1.学习常用元器件的识别方法。

2.掌握常规电子仪器的操作和使用。

3.学会使用万用表进行电路元件的测量。

二、实验仪器与器材1.示波器2.示波器探头3.信号发生器4.功率放大器5.模拟电路实验箱6.工具包（包括万用表）三、实验原理1.元器件的识别与测量常用元器件包括电阻、电容、电感、二极管、三极管等。

通过外观、标志、颜色等特征，可以对这些元器件进行识别。

测量电阻和电容可以使用万用表，在电阻档或电容档进行测量。

电感的测量可以使用LCR测试设备。

二极管和三极管可以使用特殊的仪器进行测量。

2.常规电子仪器的使用常规的电子仪器包括示波器、信号发生器、功率放大器等。

示波器用于显示电压随时间变化的波形，可以观察电路中的信号。

信号发生器用于产生各种类型的信号，可以用来测试和调试电路。

功率放大器用于放大信号的功率，使其能够驱动负载。

四、实验步骤1.识别元器件并测量(1)首先观察并识别电阻、电容、电感、二极管、三极管等元器件的外观和标志，熟悉它们的特征。

(2)使用万用表测量电阻，将万用表选择到电阻档位，将两个测试引线分别与电阻的两端相连接，读取电阻值。

(3)使用万用表测量电容，将万用表选择到电容档位，将两个测试引线分别与电容的两端相连接，读取电容值。

(4)使用LCR测试设备测量电感，将电感与测试设备相连接，读取电感值。

(5)使用特殊仪器测量二极管和三极管。

2.使用示波器观察电路波形(1)将示波器探头的黑色引线接地，将红色引线连接到要测量的点。

(2)打开示波器，并调整水平与垂直控制来观察电路中的波形信号。

(3)调整示波器的触发级别和触发方式，以获取清晰的波形。

3.使用信号发生器调试电路(1)将信号发生器连接到待调试电路的输入端。

(2)调整信号发生器的频率和幅度，观察电路的响应。

(3)根据需要调整电路的参数。

4.使用功率放大器放大信号(1)将信号源接入功率放大器的输入端，将输出端连接到负载。

第2章常用电子元露件萌谀列检测及常用电子仪豳的便用•二极管由一个PN结、两根引线构成；三极管由两个PN结、三根引线构成。

PN结正向电阻小,反向电阻大，使用指针式万用表的电阻档或数字万用表的二极管档可判别二极管的极性,三极管的管脚名称及其质量卡口材料。

• 1 •二极管的识别Diode犧小功率二极管的负极通常在表面用一个色环标出，管体有白色色环的一端为负极。

喙有的管体上标有卄”标号，箭头指向的一端为阴极，另一端为阳极；i■发光二极管通常长脚为正，短脚为负；"蜜全塑封装红外发光二极管（03或05）的侧面向为一小平面，靠近小平面的引脚为负极，另一个引脚为正极。

• 2.用指针万用表检测晶体二极管（模拟表）（1）判别正负极性将指针式万用表拨到欧姆档，首选在RX 100或RX1I< 档，两表棒接到二极管两端，若表针指在几KQ以下的阻值，则接黑棒一端为二极管的正极，二极管正向导通；反之，若表针指向很大（几百千欧）的阻值，则接红棒的那一端为正极。

（2）鉴别性能及材料一般二极管的正向电阻为几KG以下（硅管为3〜7 、KQ,铐管为几百Q〜2KQ）,要求正向电阻愈小/若正、反向电蝕购給无穿女餌歩鋼二報管己卄跆获坏；若正、反向电餌杓鬲农则素明二級管已 题酪损坏。

• 3.用数字万用表测试晶体二极管这与指针式万用表刚好相反。

数字万用表电阻档提供的电流只有0.1 ~ 0.5mA ’而二极管属于 非线性器件,其正、反电阻值与测试电流有很大 的关系。

因此，用电阻档测量二极管时误差值 很大,通常不用此方法。

诫将档位开关置在二极管档,将二极管的正极接红表棒,负极接黑表棒,错二极管为0.15 ~ 0.30V ,硅二极管为0.4 ~ 0.7V 。

同矚数字万用表电源正极接红表棒,,种型号的二极管测量正向压降值越小性能越好。

螺若显示屏显示〃0000〃数值z则说明二极管已短路；若显示〃OL〃或T则说明二极管内部开路或处于反向状态,此时可对调表棒再测。

实验一常用仪器的使用常用电子元器件的识别与测试引言：在电子技术领域中，仪器的使用和电子元器件的识别与测试是非常重要的基础工作。

仪器的使用能够提高实验的准确性和效率，而电子元器件的识别与测试则是进行电路设计、故障排除和维修的必要工作。

本文将介绍常用仪器的使用方法以及常用电子元器件的识别与测试方法。

一、常用仪器的使用方法1.示波器示波器是一种用于观察并测量电压波形的仪器。

其使用方法如下：a)连接电源和待测电路，并将示波器的探头接入待测电路上。

b)打开示波器，并选择合适的通道和量程。

c)调节示波器的触发电平和触发方式，使波形稳定并居中。

d)通过示波器的调整按钮或旋钮，观察并测量待测电路的电压波形。

2.信号发生器信号发生器是一种用于生成不同频率、幅度和波形的信号的仪器。

其使用方法如下：a)连接信号输出端和待测电路。

b)打开信号发生器，并选择所需的频率、幅度和波形。

c)通过信号发生器的调整按钮或旋钮，观察并调整待测电路的响应。

3.多用电表多用电表是一种具有多种测量功能的仪表，如电压、电流和电阻等。

其使用方法如下：a)连接电源和待测电路，并将多用电表的探头接入待测电路上。

b)选择所需的测量功能（如电压、电流或电阻）和量程。

c)通过多用电表的调整按钮或旋钮，观察并测量待测电路的相应参数。

二、常用电子元器件的识别与测试方法1.电阻电阻是一种用于限制电流的元件，其识别和测试方法如下：a)使用万用表或电阻测量器，将测试针分别接触电阻两端。

b)读取仪表上显示的电阻值，判断电阻的阻值范围。

2.电容电容是一种储存电荷的元件，其识别和测试方法如下：a)使用万用表或电容测量器，将测试针分别接触电容的两端。

b)读取仪表上显示的电容值，判断电容的容值范围。

3.电感电感是一种储存电磁能的元件，其识别和测试方法如下：a)使用万用表或电感测量器，将测试针分别接触电感的两端。

b)读取仪表上显示的电感值，判断电感的大小。

4.二极管二极管是一种具有单向导电特性的元件a)使用万用表或二极管测试仪，将测试针连接至二极管的阳极和阴极。

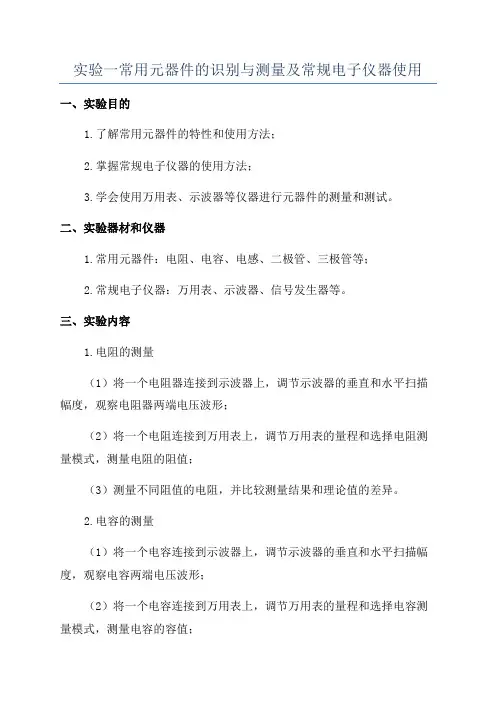

实验一常用元器件的识别与测量及常规电子仪器使用一、实验目的1.了解常用元器件的特性和使用方法；2.掌握常规电子仪器的使用方法；3.学会使用万用表、示波器等仪器进行元器件的测量和测试。

二、实验器材和仪器1.常用元器件：电阻、电容、电感、二极管、三极管等；2.常规电子仪器：万用表、示波器、信号发生器等。

三、实验内容1.电阻的测量（1）将一个电阻器连接到示波器上，调节示波器的垂直和水平扫描幅度，观察电阻器两端电压波形；（2）将一个电阻连接到万用表上，调节万用表的量程和选择电阻测量模式，测量电阻的阻值；（3）测量不同阻值的电阻，并比较测量结果和理论值的差异。

2.电容的测量（1）将一个电容连接到示波器上，调节示波器的垂直和水平扫描幅度，观察电容两端电压波形；（2）将一个电容连接到万用表上，调节万用表的量程和选择电容测量模式，测量电容的容值；（3）测量不同容值的电容，并比较测量结果和理论值的差异。

3.电感的测量（1）将一个电感连接到示波器上，调节示波器的垂直和水平扫描幅度，观察电感两端电压波形；（2）将一个电感连接到万用表上，调节万用表的量程和选择电感测量模式，测量电感的电感值；（3）测量不同电感值的电感，并比较测量结果和理论值的差异。

4.二极管的测量（1）将一个二极管连接到示波器上，调节示波器的垂直和水平扫描幅度，观察二极管的正向和反向电压波形；（2）将一个二极管连接到万用表上，调节万用表的量程和选择二极管测量模式，测量二极管的正向压降和反向电阻；（3）测量不同类型和型号的二极管，并比较测量结果和规格书中的参数。

5.三极管的测量（1）将一个三极管连接到示波器上，调节示波器的垂直和水平扫描幅度，观察三极管的输入输出波形；（2）将一个三极管连接到万用表上，调节万用表的量程和选择三极管测量模式，测量三极管的放大倍数和工作点；（3）测量不同类型和型号的三极管，并比较测量结果和规格书中的参数。

四、实验结果与心得1.电阻、电容、电感、二极管、三极管的测量结果与理论值的差异主要来自测量误差以及元器件的质量和参数耗损等因素；2.不同品牌、型号的仪器使用方法和测量结果可能存在差异，熟练掌握仪器使用方法和核对测量结果的准确性十分重要；3.在实际工作中，正确选择和使用元器件以及仪器进行测量和测试，能提高电路设备的效率和性能。

项目1 常见电子元器件的认知及测量仪表的使用学习目标1.知识目标(1)了解常用元器件的概况。

(2)掌握常见电阻、电位器元件的基本特性：电阻及电位器的结构与符号、电阻及电位器的分类及特点、电阻及电位器的使用及选用原则、电阻及电位器的特性测试等。

(3)掌握常见电感元件的基本特性：电感的结构与符号、电感的分类及特点、电感的使用及选用原则等。

(4) 掌握常见电容元件的基本特性：电容的结构与符号、电容的分类及特点、电容的使用及选用原则等。

(5) 掌握常用测量仪表(万用表、直流稳压电源、波形发生器、示波器等)的使用，了解各种测量仪器的特点、分类和工作原理。

2.技能目标(1)掌握利用万用表测量电压、电流、电阻、电容等特性参数的方法。

(2)掌握直流稳压电源、信号发生器、示波器的使用。

(3)掌握利用信号发生器输出相应幅值和频率的波形的方法，以及利用示波器测试信号发生器输出波形的特性参数的方法。

生活提点生活中经常用到各种电器，如计算机、手机、随身听、剃须刀等，包括将要制作的音频放大器，不管这些电器的电路是简单还是复杂，都是由各种各样的电子元器件组成的，这些器件的识别和选用，以及如何运用各种测量仪表对电路进行特性测量，都是学习电子技术必须掌握的内容。

项目任务(1) 掌握万用表、信号发生器、示波器以及晶体管稳压电源的使用。

(2) 掌握应用直标法以及测试仪表测试各种元器件的特性参数的方法。

(3) 熟练使用各种常用测量仪表。

项目实施1.1万用表的认知及使用万用表实物如图1.1 所示。

从万用表实物的面板可看到，万用表可测试电阻、交直流电压与电流、电容量及三极管的极性等参数。

1.1.1 指针式万用表1.结构组成万用表主要由测量机构(习惯上称为表头)、测量线路、转换开关和刻度盘四部分构成。

万用表的面板上有多条标度尺的刻度盘、转换开关旋钮、调零旋钮和接线插孔等。

(1)表头:万用表的表头通常采用灵敏度高、准确度好的磁电系测量机构，它是万用表的核心部件，其作用是指示该测电量的数值。

实验一、常用元器件的识别与测量及常规电子仪器使用一、目的掌握常用电子元件的识别知识与检测技术。

二、实验仪器万用表、示波器、信号发生器、直流稳压电源、毫伏表三、任务电子、电容的测量；二极管、三极管管脚识别与测量，常规电子仪器使用四、实验内容1．电阻器的检测用万用表（指针式或数字式）测量电阻器是测量阻值和判别其质量好坏的最简易方法。

测量方法如下（以MF-47为例）：⑴检查电池⑵机械调零⑶选择倍率挡⑷电阻挡调零⑸测量电阻2．电容器的检测⑴电容器的充放电检测⑵电容器漏电电阻的检测3．二极管的简易测量⑴用指针式万用表测试二极管①二极管的好坏及电极的判别。

用万用表的R×1K挡，用红、黑两表笔分别接触二极管的两个电极，测出其正、反向电阻值，一般二极管的正向电阻为几十欧到几千欧，反向电阻为几百千欧以上。

正、反向电阻差值约大约好，至少应相差百倍为宜。

若正、反向电阻都为零，则管子内部短路；若正、反向电阻都为∞，则管子内部开路；若正、反向电阻接近，则管子性能差。

用上述测法测得阻值较小的那次，黑表笔所接触的电极为二极管的正极，另一端为负极。

这是因为在磁电式万用表的欧姆挡，黑表笔接表内电池的正端，红表笔接表内电池的负端。

②二极管类型的判别。

经验证明，用500型万用表的R×1K挡测二极管的正向电阻时，硅管为6～20kΩ，锗管为1～5kΩ。

用2.5V或10V电压挡测二极管的正向导通电压时，一般锗管的正向电压为0.1V～0.3V，硅管的正向电压为0.5V～0.7V。

注意：用不同类型的万用表或同一类型的万用表的不同量程去测二极管的正向电阻时，所得结果是不同的。

⑵用数字式万用表测试二极管①极性判别。

将数字式万用表置于二极管挡，红表笔插入“V•Ω”插孔，黑表笔插入“COM”插孔，这时红表笔接表内电源正极，黑表笔接表内电源负极。

将两只笔分别接触二极管的两个电极，如果显示溢出符号“1”，说明二极管处于截止状态；如果显示在1V以下，说明二极管处于正向导通状态，此时与红表笔相接的是管子的正极，与黑表笔相接的是负极。
