型钢柱施工工艺流程改

型钢混凝土柱施工工艺一.工艺特点1.为了解决型钢混凝土框架中的梁、柱节点处型钢与钢筋在空间上的矛盾，以实现柱中主筋自下而上连续、贯通，保证其整体性，在型钢梁、柱加工前需进行钢筋穿孔位置的深化设计；另外，为了模板支设时对拉螺栓的使用，还得进行型钢柱上对拉螺栓眼位置的深化设计。

2.“型钢柱”柱顶柱主筋通过塞焊连接于“型钢柱”柱顶锚固钢板，钢筋自动成为锚板的锚筋，且节省了钢筋的锚固用量。

3.场馆四周型钢混凝土框架结构相对独立，模板支设难度大。

施工时需搭设单独的操作架及梁、柱支撑体系。

4.型钢柱高度大，混凝土浇筑时混凝土对模板有很大的侧压力，这对模板方案的选择提出了很高的要求，科学、合理、易操作的模板施工技术对工程的质量、安全、成本等至关重要。

5.型钢梁、柱节点处，“工”字型型钢梁占据了节点处的大量空间、且“王”字型型钢周围主筋密集，混凝土浇筑时下灰困难。

6.部分型钢柱柱间有钢斜撑，柱侧模支设困难。

7.自密实混凝土施工操作工艺简单，劳动强度小，混凝土浇筑质量容易控制。

二.适用范围本工法适用于大跨度、重荷载和超高层建筑中的型钢混凝土框架结构体系。

三.工艺原理1.型钢混凝土框架结构利用型钢、钢筋与混凝土协同作用的原理，大大提高了结构的承载力、刚度、抗震性能。

2.在型钢梁和钢支撑节点区域变截面翼缘板上适当开孔，保证了型钢梁柱节点处钢筋的连接质量和节点区域的设计抗力。

3.自密实混凝土在型钢混凝土柱中的应用，解决了型钢框架中钢筋密集部位的混凝土振捣不密实和振捣困难的施工难题。

4.利用侧压力试验确定了超高型钢柱混凝土浇筑时对模板的侧压力计算公式。

四.工艺流程和操作要点1.施工工艺流程施工工艺流程如下图所示：2.操作要点⑴.深化设计①.对拉螺栓孔深化设计根据模板方案设计，型钢柱螺栓竖向间距为900㎜，柱底第一道对拉螺栓距地面200㎜。

深化设计时需确定对拉螺栓孔的位置。

型钢柱在厂家加工时根据深化设计结果，在型钢柱腹板上开直径为30㎜的圆孔。

箱型钢柱制作工艺方案箱型钢柱制作工艺方案提要：抛丸：有牛腿箱型柱无法整体抛丸的构件整体拼装前对各部件进行抛丸处理，无牛腿箱型柱在制作完工后进行整体抛丸，抛丸除锈等级更多资讯箱型钢柱制作工艺方案1箱型柱制作工艺流程图表5-232焊接要求：本工程所有箱型钢柱箱体主焊缝均要求采用全熔透焊接，焊缝等级一级；内隔板与箱体腹板采用全熔透焊接，焊缝等级一级，内隔板与箱体翼板采用电渣焊接；柱顶端封板与箱体采用坡口焊接；坡口形式如下图表5-24所示：3箱体主板下料、坡口1、下料：主板采用直条切割机两面同时垂直下料，为了控制钢板的变形，在切割时，对同一块条料采取对称，借以减少条料的变形，对厚度大于80mm钢板的切割应与气站沟通协调，以保证氧气压力，同时检查设备运行状况，确保设备正常运转，保证切割质量。

2、坡口：根据图纸及工艺要求，对主板采用半自动切割机进行对称切割坡口；坡口时对电渣焊孔两侧预留25mm不开坡口，电渣焊焊接完工后用碳弧气刨坡口修整预留部位坡口，以保证箱体截面尺寸，电渣焊孔用气割割出。

3、注意：a.下料前必须对钢板的不平度进行检查。

b.翼板、腹板的平面度允许偏差：在1米长度内不平度在2mm以内。

c.发现不平度超差的禁止使用，平直度合格的钢板才能放样、号料和切割。

d.气割允许偏差：下料时长度方向加放50mm切割加工余量；切割长度、宽度允许偏差：±2；对角线允许偏差：3mm以内；切割表面的缺口深度：割缝深度或以内；局部缺口深度Wlmm, 并打磨平整过渡；切割表面与钢板表面的不垂直度：不得大于钢板厚度的5%,且不得大于；焊接坡口的切割表面的缺口深度：在以内。

下料前，对厚度三40mm厚板母材焊道中心线两侧各2倍板厚加30mm的区域内进行超声波探伤抽查，确保母材中裂纹、夹层等缺陷存在。

下料完成后，应对焊接面仔细检查，并清除割渣。

施工人员必须将下料后的零件加以标记并归类存放。

4装配、焊接箱型柱内隔板的装配焊接为保证电渣焊的焊接质量，对箱型柱的内隔板及夹板在下料时后，对于电渣焊挡板与柱体接触面及其端部进行铳削加工，以保证内隔板在装配焊接后与箱型柱面板之间的装配间隙在以内。

型钢柱工艺流程及安装方法型钢柱的工艺流程和安装方法
在进行型钢柱的安装前，需要进行以下工艺流程：
1.构件进场验收资料检查
2.施工准备，包括测量校正、焊接厚板焊接工艺评定、临时固定等
3.地脚螺栓预埋和柱基放线与处理
接下来是型钢柱的安装方法：
1.第一节型钢柱的吊装就位与临时固定
采用25T汽车吊或塔吊旋转垂直吊法进行吊装
垂直吊装，回转时具有一定高度，避免碰撞其他构件
在柱身上焊接好爬梯（挂梯）以便于操作人员上下和焊缝探伤检验
将型钢柱底板穿入地脚螺栓，放置在调节好标高的螺帽上，并将柱底的四面中心线与基础轴线对位校正，穿上压板，拧紧螺栓
2.第二节和以上型钢柱安装
定位轴线、标高上传从地面测量控制网把安装控制轴线投影上翻到第一节柱顶
将型钢柱连接，上节柱底部加工成坡口
使用垫板楔铁在型钢柱吊装前找好标高，将型钢柱安放在垫板楔铁上，通过柱脚底板的四颗螺栓及螺母固定控制柱底标高
在纵横两个方向的两台经纬仪的测量下，利用缆风绳对型钢柱的垂直度进行校正，校好后紧固地脚螺栓、固定好缆风绳
3.型钢柱的连接
钢筋混凝土柱与型钢混凝土柱过渡层构造
型钢混凝土柱与钢筋混凝土柱过渡层构造
型钢柱之间的连接
注意事项：
型钢柱吊装时必须垂直，回转时必须具有一定的高度，以免碰撞其它构件
吊装过程中起重指挥工与吊车司机密切配合，吊车司机每一步操作按照起重指挥工的信号作业
型钢柱就位后应松钩，避免产生应力
垂直度控制和校正非常重要，必须严格按照规范要求进行操作，以确保安装质量。

H型钢柱脚连接结构施工工法一、前言H型钢柱脚连接结构是一种常用的施工工法，在工程建设中得到了广泛的应用。

该工法以其简单、高效和可靠的特点，成为许多工程的首选施工方案。

本文将详细介绍H型钢柱脚连接结构施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个具体的工程实例，以帮助读者更好地理解和应用该工法。

二、工法特点H型钢柱脚连接结构施工工法具有以下几个特点：1. 施工简单方便，不需要专业的施工人员就可以进行施工；2. 施工速度快，可以大大缩短工期；3. 连接强度高，可以保证结构的稳定性和安全性；4. 施工成本低，可以节约施工材料和人力资源。

三、适应范围H型钢柱脚连接结构施工工法适用于各种建筑工程，特别适用于多层和高层建筑的梁柱连接部分。

该工法可以满足不同工程的结构连接需求，具有广泛的适应范围。

四、工艺原理H型钢柱脚连接结构施工工法的原理基于以下几点：1. 确定连接点：根据设计要求确定H型钢柱脚的连接点，包括位置、数量和方向等；2. 预处理连接面：平整和清理连接面，确保连接的稳定性；3. 安装连接板：将连接板与H型钢柱脚连接处对齐并钻孔，使用螺栓紧固连接板与H型钢柱脚；4. 加固连接：根据结构需求，添加支撑和加固材料，以增加连接的强度和稳定性；5. 检验与验收：施工完成后，对连接结构进行检验和验收，确保施工质量符合设计要求。

五、施工工艺H型钢柱脚连接结构施工工艺包括以下几个施工阶段：1. 施工准备：准备施工所需的材料和设备，并进行现场清理和安全检查；2. 测量定位：根据设计要求进行测量和定位，确定连接点的位置和方向；3. 预处理连接面：清理连接面，确保表面平整和洁净；4. 安装连接板：将连接板与H型钢柱脚连接处对齐，并进行螺栓紧固；5. 加固连接：根据结构需求，添加支撑和加固材料，增加连接结构的强度；6. 检验与验收：对连接结构进行检验和验收，确保施工质量符合设计要求。

型钢混凝土柱施工方案（一）结构柱模板设计及施工本工程框架柱模板均采用覆膜木胶合板，沿模板短边设置50×100方木，木枋与九夹板之间用钉子钉牢，模板就位后用短钢管临时固定，柱模板用柱箍加固。

（1） 对于截面小于800mm 的柱模板加固采用双向 “十”字形排列的对拉螺栓相结合的方法。

示意图如1-1：管钢管箍@500mm木枋方柱模板支撑示意M16对拉螺栓18mm厚的复合木多层覆膜面板（2）柱模每边设置两道对拉螺栓从而确保模板的刚度。

示意图如1-2：PVC套管柱子模板支撑示意图800～1200800～1200木方48钢管M16对拉螺栓18mm厚的复合木多层覆膜面板（3）对于单边截面大于1200mm 的柱模，该长边再增设一道拉杆，其余做法同上，如图1-3所示。

1-1 800mm 以下方柱模板支设示意图图1-2 800-1200mm 柱模板支设示意图PVC套管柱子模板支撑示意图M16对拉螺栓18mm厚的复合木多层覆膜面板木方48钢管小于等于800，1根对拉螺栓800～1200，两根对拉螺栓（4）异型柱模板（核心筒体剪力墙）工程的异型柱模板支设见示意见图8.2.1-4。

（5）劲性型钢混凝土柱模板。

本工程有大量的方形、圆形型钢柱，柱的模板设计同普通方形、圆形柱模板，但其加固方式不同，型钢柱模板加固螺杆焊接固定于柱箍筋上。

如图8.2.1-5所示。

图1-3 单边截面大于1200m 柱模板示意图图1-4 异型柱模板支设示意图word图8.2.1-5 型钢柱模板支设示意图（二）柱钢筋绑扎（1）工艺流程：套柱箍筋→竖向受力筋连接→画箍筋间距线→绑箍筋（2）施工要点：1) 套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，进行直螺纹连接。

2) 采用直螺纹连接柱钢筋。

3) 画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求做好皮数杆，用粉笔划箍筋间距线，保证箍筋间距，如图2-1。

钢管柱制作工艺与施工方法钢构彩板工程有限公司2012年3月26日目录第一章双肢钢管格构柱标准制作工艺 (2)1排版 (2)2下料 (2)3切割 (2)4矫正 (3)5预涂装 (3)6组装 (4)7定位焊 (4)8焊接前 (5)9焊接中 (6)10焊接后 (14)11无损检查 (14)12焊接返修 (14)13制孔 (15)14端部处理 (15)15构件标识 (15)16安全技术措施 (16)第二章钢管柱吊装工艺 (17)1杯口基础底面找平 (17)2钢柱上的小爬梯设置 (17)3缆风绳拉设 (18)4钢柱吊装吊耳的设置 (19)5柱脚楔子临时固定 (19)6钢柱柱脚中心线对定位轴线的偏差调整 (20)7钢柱轴线垂直度调整 (20)8柱子基准点标高调整 (20)第三章钢管柱柱芯混凝土顶升施工工法 (21)1特点 (21)2适用范围 (21)3工艺原理 (21)4工艺流程 (21)5施工操作要点 (22)6材料及机具设备 (24)7质量控制 (25)8安全措施及环保要求 (25)第一章双肢钢管格构柱标准制作工艺1排版排版中应注意焊缝位置避开孔群及劲板位置，管下料留出50mm余量，肩梁部分板需铣平方向加3~5mm余量。

2下料2.1 号料前应先确认材质和熟悉工艺要求，然后根据排版图、下料加工单、零件草图和电脑实样图进行号料。

2.2 钢卷尺（不包括5米以下的卷尺）必须经计量部门与本工程用的标准尺进行校核，并标贴修正值后才能使用，标准尺测定拉力为L≤30m时5kg，以确保划线、制作和现场安装用尺的一致性2.3 号料的母材须平直无损伤及其他缺陷，否则应先矫正或剔除。

划线精度如下（表一）：（表一）2.4 钢板下料应严格按排版单中指定的钢板号进行下料。

三大片下料完毕应在端头标明构件及零件编号，并同整体构件的零部件必须摆放在一起，以便后续装配。

3 切割3.1切割前应清除母材表面的油污、铁锈和潮气，切割后气割表面应光滑无裂纹，熔渣和飞溅物应除去。

1.前言劲性柱是型钢外面包混凝土的构件组成的结构，一般广泛应用于大型结构中，力求截面最小化，承载力最大，来节约空间。

常见的一般有H型钢劲性混凝土、十字钢柱混凝土、圆钢柱混凝土等，一般在钢柱上焊上铆钉浇注。

它与传统钢筋混凝土柱相比，具有截面尺寸小、承载力高、整体刚度好、抗震性能显著等优点。

2.工程概况*****五期位于**市高新区**路与**路交叉口西南侧，项目建筑整体由两部分组成，分别为塔楼及裙房，塔楼为46层，裙房为4层，地下室3层，地上建筑总高度212.5m、裙房26.0m、地下三层-12.80m，总建筑面积112508.70m2，是一栋集办公、酒店、商业于一体的智能型、人性化、环保型的大型超高层建筑。

本工程结构形式为核心筒+劲性柱，核心筒内11根H型钢柱，标高-12.8m～26.3m（图1），四周16根十字钢骨柱，标高-12.8m～93.57m，局部114.5m（图2），用钢量达到1731t，所有钢柱焊接栓钉，钢板材质为Q345B。

由于塔吊吊重及钢柱支撑高度限制，钢柱分段制作，现场对接安装，对接采用全熔透等强焊接。

图1 H型钢标高及三维模型示意图图2 十字型钢标高及平面示意图3.施工重点和难点3.1测量工作轴线及标高测放要求高，高空焊接作业量大，施工中确保型钢柱的施工精确度，否则会造成诸如钢柱偏位、梁筋墙筋无法通过等问题，导致返工，严重影响施工质量和进度，此外，施工场地上工种多，交叉作业频繁、受干扰多也是测量工作的难点。

3.2型钢柱制作本工程的劲性柱为十字柱、工字钢柱两种。

其制作工艺复杂，在组装和焊接过程中，如果不注意组装流程和焊接顺序，将很容易产生变形，且变形很难进行矫正。

3.3劲性柱结构施工劲性混凝土柱中，型钢柱与钢筋的相交点多，钢柱与柱周主筋、箍筋的关系，钢柱与通过钢柱的水平梁钢筋、墙体水平筋的关系成为处理的重点。

混凝土框架柱及混凝土剪力墙暗柱中加入型钢柱，比常规钢筋绑扎、模板支设等施工工艺难度大，施工中应重点控制钢筋绑扎质量及模板安装质量和混凝土浇筑质量。

型钢混凝土柱施工方案中建七局第二建筑有限公司型钢混凝土柱施工方案（一）结构柱模板设计及施工本工程框架柱模板均采用覆膜木胶合板，沿模板短边设置50×100方木，木枋与九夹板之间用钉子钉牢，模板就位后用短钢管临时固定，柱模板用柱箍加固。

（1） 对于截面小于800mm 的柱模板加固采用双向 “十”字形排列的对拉螺栓相结合的方法。

示意图如1-1：管钢管箍@500mm木枋方柱模板支撑示意M16对拉螺栓18mm厚的复合木多层覆膜面板（2）柱模每边设置两道对拉螺栓从而确保模板的刚度。

示意图如1-2：PVC套管柱子模板支撑示意图800～1200800～1200木方48钢管M16对拉螺栓18mm厚的复合木多层覆膜面板1-1 800mm 以下方柱模板支设示意图图1-2 800-1200mm 柱模板支设示意图（3）对于单边截面大于1200mm 的柱模，该长边再增设一道拉杆，其余做法同上，如图1-3所示。

PVC套管柱子模板支撑示意图M16对拉螺栓18mm厚的复合木多层覆膜面板木方48钢管小于等于800，1根对拉螺栓800～1200，两根对拉螺栓（4）异型柱模板（核心筒体剪力墙） 工程的异型柱模板支设见示意见图8.2.1-4。

图1-3 单边截面大于1200m 柱模板示意图图1-4 异型柱模板支设示意图（5）劲性型钢混凝土柱模板。

本工程有大量的方形、圆形型钢柱，柱的模板设计同普通方形、圆形柱模板，但其加固方式不同，型钢柱模板加固螺杆焊接固定于柱箍筋上。

如图8.2.1-5所示。

图8.2.1-5型钢柱模板支设示意图（二）柱钢筋绑扎（1）工艺流程：套柱箍筋→竖向受力筋连接→画箍筋间距线→绑箍筋（2）施工要点：1) 套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，进行直螺纹连接。

2) 采用直螺纹连接柱钢筋。

3) 画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求做好皮数杆，用粉笔划箍筋间距线，保证箍筋间距，如图2-1。

0 1 0 1-2 800-1200mm型钢混凝土柱施工方案（一）结构柱模板设计及施工本工程框架柱模板均采用覆膜木胶合板，沿模板短边设置 50×100 方木，木枋与九夹板之间用钉子钉牢，模板就位后用短钢管临时固定，柱模板用柱箍加固。

（1） 对于截面小于 800mm 的柱模板加固采用双向 “十”字形排列的对拉螺栓相结合的方法。

示意图如 1-1：1-1 800mm 以下方柱模板支设示意图18mm 厚的复合木多层覆膜面板钢管箍@500mm木枋M16对拉螺栓管方柱模板支撑示意（2）柱模每边设置两道对拉螺栓从而确保模板的刚度。

示意图如 1-2：18mm 厚的复合木多层覆膜面板PVC 套管 48钢管M16对拉螺栓木方0 2 ～ 0 8800～1200图 柱子模板支撑示意图柱模板支设示意图（3）对于单边截面大于 1200mm 的柱模，该长边再增设一道拉杆，其余做法21 00 00 于 1同上，如图 1-3 所示。

M16对拉螺栓18mm 厚的复合木多层覆膜面板PVC 套 管木方48钢管栓 螺 拉 对 根 两 ， 0 ～ 8栓 螺 拉 对 根 ， 8 等 于 小柱子模板支撑示意图图 1-3 单边截面大于 1200m 柱模板示意图（4）异型柱模板（核心筒体剪力墙）工程的异型柱模板支设见示意见图 8.2.1-4。

图 1-4 异型柱模板支设示意图（5）劲性型钢混凝土柱模板。

本工程有大量的方形、圆形型钢柱，柱的模板设计同普通方形、圆形柱模板，但其加固方式不同，型钢柱模板加固螺杆焊接固定于柱箍筋上。

如图8.2.1-5所示。

图8.2.1-5型钢柱模板支设示意图（二）柱钢筋绑扎（1）工艺流程：套柱箍筋→竖向受力筋连接→画箍筋间距线→绑箍筋（2）施工要点：1)套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，进行直螺纹连接。

2)采用直螺纹连接柱钢筋。

3)画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求做好皮数杆，用粉笔划箍筋间距线，保证箍筋间距，如图2-1。

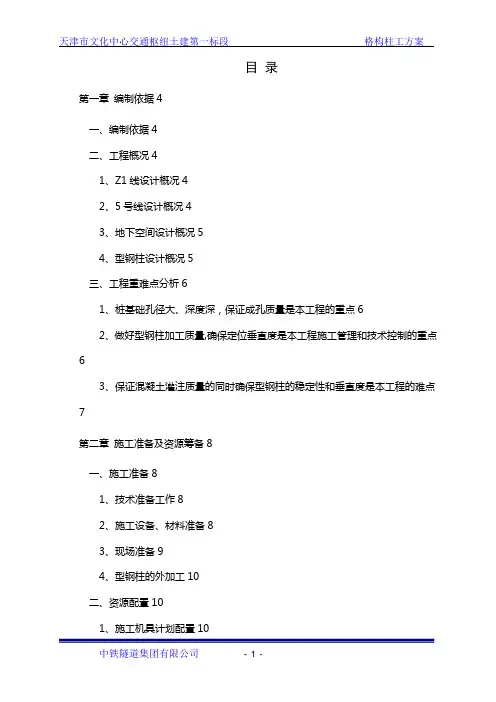

目录第一章编制依据4一、编制依据4二、工程概况41、Z1线设计概况42、5号线设计概况43、地下空间设计概况54、型钢柱设计概况5三、工程重难点分析61、桩基础孔径大、深度深，保证成孔质量是本工程的重点62、做好型钢柱加工质量,确保定位垂直度是本工程施工管理和技术控制的重点63、保证混凝土灌注质量的同时确保型钢柱的稳定性和垂直度是本工程的难点7第二章施工准备及资源筹备8一、施工准备81、技术准备工作82、施工设备、材料准备83、现场准备94、型钢柱的外加工10二、资源配置101、施工机具计划配置102、劳动力配置11第三章施工组织及工艺11一、总体施工组织111、施工方案112、施工组织及施工分区安排123、工期安排12二、施工方法及技术措施131、钻孔灌注桩施工方案132、钻孔灌注桩施工工艺133、钢筋笼加工及安装174、水下混凝土灌注195、质量保证措施216、桩基检测22三、型钢柱施工工艺221、型钢柱加工222、型钢柱的运输及安装233、型钢柱精确定位及纠偏234、混凝土灌注25第四章质量保证措施26一、测量定位26二、成孔技术措施261、保证桩位符合设计规范的技术措施262、保证钻孔垂直度的技术措施273、保证孔深的技术措施274、孔底沉渣厚度控制措施275、质量标准及检测方法27三、钢筋笼制作及安装技术措施281、材料供应的质量控制282、钢筋笼成型技术措施283、钢筋笼埋设技术措施284、钢筋笼质量检验标准28四、钢格构制作拼接与安装主要工序质量保证措施291、型钢柱的加工292、钢立柱的安装293、钢立柱的纠偏30五、混凝土灌注技术措施301、下导管技术措施302、混凝土灌注成桩技术措施303、试块制作及养护技术措施31第五章施工安全保证措施31一、安全责任制度31二、安全教育制度32三、安全设施验收挂牌制度32四、安全检查制度32五、安全技术措施32第一章编制依据一、编制依据1、施工设计图纸2、国家标准《建筑工程施工质量验收统一标准》GB50204-20023、国家标准《建筑地基基础工程施工质量验收规范》GB50202-20024、国家标准《混凝土结构工程施工质量验收规范》GB50204—20025、国家标准《建筑地基处理技术规范》JGJ79-20026、《建筑地基基础工程施工质量验收规范》GB50202—20027、《建筑桩基技术规范》JGJ94—20088、《钻孔灌注桩施工规程》DGTJ08—202-2007二、工程概况本工程包含Z1线文化中心站、5号线文化中心站及西端区间、地下空间工程.1、Z1线设计概况Z1线文化中心站主体为地下三层三跨现浇钢筋混凝土框架结构，基坑宽度25.7m，深度约26.3m，采用盖挖顺作法施工.本站结构采用一桩一柱，底板以下支承桩采用φ2200钻孔灌注桩,设计桩长35m,共70根，底板以上安装十字形工字钢格构柱，对盖挖法结构顶板起支撑作用。

型钢混凝土柱施工工法中油吉林化建工程有限公司苏畅宋志宇王晓龙1.前言中海石油炼化有限责任公司惠州炼油二期项目中的30万吨/年LLDPE装置中的脱气和挤压造粒厂房，整体结构下部为钢筋混凝土框架，厂房屋面以上为钢结构构架，构架上安装工艺管道及设备，钢筋混凝土与上部钢结构构架之间过渡区采用型钢混凝土柱设计方案。

该设计方案充分考虑了结构整体安全、稳定、耐久等要求，因此目前各领域建设项目中得到广泛应用，但由于型钢混凝土柱传统施工工艺操作难度大，且措施用材料必须连接或穿过主体结构，影响主体结构稳定性，项目部组织设计、优化新的施工方案，克服了施工难题，最终圆满的完成了该项施工任务。

2.工法特点2.1型钢混凝土柱的施工工法，应结合钢筋混凝土结构和钢结构柱施工特点，在传统施工工艺基础上优化、创新，着力解决以下施工重点、难点问题。

2.2型钢混凝土柱中内箍筋应穿过十字钢柱，纵向主筋应穿过结构层钢梁，因此必须保证钢柱、钢梁预制过程中开孔精度，细化开孔、穿筋方案。

2.3型钢混凝土柱侧模板加固不同于钢筋混凝土柱侧模板加固，因为十字钢柱位于型钢混凝土柱中心，用于加固模板的对拉螺栓不能从柱中间穿过。

传统工艺一般采用单头螺栓分别焊接在十字钢柱四面的栓钉上拉紧的方法，但是该方法不能应用于梁、柱节点无栓钉区域，为此设计了新的模板加固方案，有效的解决了该难题。

2.4型钢混凝土柱截面尺寸大，振捣施工必须计算振捣设备影响范围，才能保证混凝土振捣密实，并采用分层浇筑混凝土的施工方案，保证混凝土的施工质量。

3.适用范围适用于设计文件中要求采用型钢混凝土结构的柱施工，包括型钢混凝土柱中钢结构的制作、安装施工，型钢混凝土柱钢筋、模板制作、安装及混凝土浇筑施工。

4.工艺原理型钢混凝土在结构特性上充分发挥了钢筋混凝土结构和钢结构各自的优势，发展前景广阔。

然而任何新技术的应用，都应建立在方案可行的基础上，而型钢混凝土的施工工艺可以充分借鉴钢筋混凝土结构和钢结构施工工艺，将二者工艺重新组合优化，合理安排制作、运输、安装、浇筑等工艺流程，产生型钢混凝土结构特有的施工工艺，因此具备了很高的应用性。

京沪高铁H型钢柱制作技术规1、H型钢柱的基本结构立柱是由外购成型H型钢经过切断成需要长度后与事先切割、加工好的钢板焊接而成的。

其基本结构比较简单，但是因为立柱为声屏障系统的主要受力单元，要有严格的质量保证措施和工艺保证措施才能生产出合格的立柱产品。

2、H型钢柱制造工艺（1）工艺流程：材料采购、检验、管理→识图、放样→号料、切割→钻孔、打磨→组装→焊接→整形、检验→涂装→成品检验出厂（2）材料：材料采购：工程材料采购的H钢、钢板，所有钢材必须要有产品合格证，钢材进厂要经过进厂检验和验收，材料采购的数量由技术人员根据确定材料利用率并提供采购清单，采购人员根据质量管理体系确定的合格供应商。

原材料检验：材料采购入库后由公司物资供应部门组织质量检验部门对入库材料进行质量检验和验收。

核对到货材料的规格、数量及产品质量合格证、质保书。

材料管理：对外购材料要设专人管理，必要时对主要材料进行跟踪，材料入库后按不同规格及尺寸进行堆放，并做好材料的标识。

所有原材料存放必须采取必要的防护，所有原材料应防止磕碰、损伤、变形，不得与地面直接接触，避免污染。

生产班组根据作业计划领用材料，在进行号料前需核对材料的规格和材质。

（3）H型钢柱工艺过程：H钢加工过程：将H钢用龙门锯机切割成规定的长度，切割后检查号料长度是否符合图纸要求后，整齐堆放统计好数量转入下道组装工序。

组装工艺过程：将加工成型的H钢及钢板堆放整齐备用，根据图纸的尺寸制作组装胎具，制作胎具的人员必须要有一定的实际经验，胎具尺寸应考虑焊接收缩量，对于图纸重点部位的尺寸着重保证，找准基准点，在合适的位置设置定位板，对于有可能松动影响组装质量的位置，应设置紧固装置，胎具制作完毕后要经过验证组装试验，组装的立柱经过工序检验合格后方可投入使用，如不合适应加以校正直至满足图纸要求。

焊接工艺过程：焊接操作人员必须有劳动部门颁发的书，焊条使用前必须严格按照焊条说明书规定的时间和温度进行烘焙，尤其注意焊条不能反复烘焙，做到随用随烘。

预埋式型钢柱在承台内的施工工法采用型钢柱可减少型钢柱的现场焊接接点，减少了施工难度，加快了施工进度，保证了工程的施工质量。

本文中笔者分析了预埋式型钢柱工法特点、适用范围及工艺原理，阐述了其施工工艺流程及操作要点，并提出了安全、环保措施及在施工时的注意事项。

标签型钢柱；工艺原理；施工工艺前言随着高层、超高层建筑的蓬勃发展，建筑物功能的不断提高，劲性砼结构得到广泛应用。

由南通四建集团有限公司承建的常熟农村商业银行大厦工程，在劲性结构施工中，采用型钢柱在承台内的预埋施工工艺，既保证了施工质量，又加快了施工进度，降低了成本，取得了显著的经济效益。

1 工程概况常熟农村商业银行大厦工程为高层综合办公楼，该工程总建筑面积为52142m2,地下一层，地上二十四层，建筑高度为115.8m，全现浇框架-剪力墙结构。

主体四层以下框架柱、梁均采用劲性砼结构。

（劲性柱平面见图1）图1劲性柱平面2 预埋式型钢柱工法特点、适用范围及工艺原理2.1 工法特点劲性结构中，型钢柱的施工质量直接影响到劲性砼结构的施工质量。

在劲性柱四周或内部浇筑砼，使砼与型钢柱形成整体，共同承担外荷载的作用。

这种结构充分发挥了砼和钢材的各自材料特性，增强了柱的承载力等。

劲性柱与非劲性柱相比具有造价低、施工速度快、防火性能强、抗震性好，减少结构截面、增加使用面积等特点。

采用该方法，设备简单（有的可直接使用原布设的塔吊），操作方便。

型钢柱可在加工场加工，现场拼装即可。

2.2 适用范围本工法可用于劲性砼结构中工字钢、H型钢、箱形等各种类型型钢柱或钢结构中型钢柱在承台内的预埋施工。

2.3 工艺原理根据国家标准《钢结构工程施工及验收规范》（GB50205-2001）、《建筑钢结构焊接技术规程》（JGJ81-2002）等指导整个钢柱的施工质量。

采用的施工工艺是在依据规范、设计图纸要求的基础上形成的切实可行的工艺：2.3.1 承台内砼留置合理的水平施工缝，以确保型钢柱的底标高。
