全站仪教程PPT演示课件

格式：ppt
大小：1.13 MB
文档页数：15

下载文档原格式

全站仪及其使用PPT课件

▪ 2）直接由键盘输入。
七
坐标测量
▪ 以直接由键盘输入为例，在坐标测量模式下设置后视点。
七
坐标测量
▪ 2.坐标测量的操作 ▪ 进行坐标测量时应先设置测站点坐标、输入
仪器高和棱镜高，设置定向点的方位角，由此即可直接测定未知点的坐标值。 ▪ 未知点坐标的计算和显示过程如下： ▪ 测站点坐标：( N0,E0,Z0 )； ▪ 棱镜高：R.HT； ▪ 仪器高：INS.HT； ▪ 定向点方位角：α；定向点和目标点的水平夹角：β；
X
待放样点P
后视点
测站点 Y
一
全站仪介绍
（2）原理
1）先在待放样点的大致位置立棱镜对其进行观测，
X 测出当前棱镜位置的坐标。当前棱
待放样点P位置
镜位置
后视点
测站点 Y
一
全站仪介绍
2）将当前坐标与放样点的坐标相比较，计算出其差值。距离差值dD和角度差dHR 或纵向差值 ΔX和横向差值ΔY。
▪ 单次模式：此模式为不连续的精测模式，观测次数为
一次显示
单位：1mm 测量时间：约2.5秒
四
距离测量
▪ 距离测量操作过程
五
偏心测量
▪ 当棱镜难于直接安放在目标点（如在树木的中心），此模式是十分有用的，将棱镜安置在离仪器到待测目标点 A0相同水平距离的位置上。在设置仪器高度、棱镜高后进行偏心测量，即可得到被测物中心位置的坐标。
演讲人：XXXXXX 时间：XX年XX月XX日
X
当前棱镜位置
后视点
dD 待放样点P
dHR
测站点 Y
一
全站仪介绍
3）根据显示的dD、dHR 或ΔX、ΔY，逐渐找到放样点的位置

全站仪使用步骤培训课件.ppt

• 3，如要进行碎部测量，仪器照准棱镜所在位置可直接测量.
精品课件
• 祝大家：
•
身体健康！
•
万事如意！
精品课件
准器气泡居中。调整两个脚螺旋时，旋转方向应相反。如图
精品课件
1.3精平
• 2.将照准部转动90°，用另外一脚螺旋使长水准器气泡居中。如图 • 3.重复步骤1和2，使长水准器在该两个位置上气泡都居中。 • 4.在步骤1或2的位置将照准部转动180°，如果气泡居中并且照准部转动至任何方向气
泡都居中，则长水准器安装正确且对中后，观察仪器基座的圆水泡，然后根据水泡来操作脚架。下面举例说明：
• 图中1、2、3表示脚架的脚，黑色圆表示气泡，蓝色圆表示仪器基座的圆水泡。
•
1
2
•
3 图1
精品课件
1.2 粗平
• 由图可知1.3边比较高，所以升高脚架2，随后得到图（2）
•
由图可知，3这边比较高，所以
精品课件
三后视
• 1.待输完测站点信息后，进行后视. • 2.输入正确的后视坐标后，旋转照准部照准
后视点，按仪器的测存键。待仪器提示：已定向！表示后视已完成
精品课件
四放样/测量
• 1.待后视后，如要放样，则输入放样点的坐标（X,Y,Z）进行放样。
• 2.旋转仪器，使△Hz=0，照准棱镜后，根据所测平距离前后调整棱镜位置，最后使 △D=0， △Hz=0.这样，一个点就放完了.
•
注意：1.在4中，若气泡不居中，应校正长水准器。
•
2.此时，看下激光对中器，看是否还对中.如
•
不对中，则松开一些三脚架螺母，平移仪器
•
直至对中，然后再继续精平.

《全站仪操作与使用》课件

《全站仪操作与使用》ppt课件
• 全站仪简介 • 全站仪基本操作 • 全站仪高级功能 • 全站仪使用注意事项 • 全站仪应用案例
目录
01
全站仪简介
全站仪的定义
01

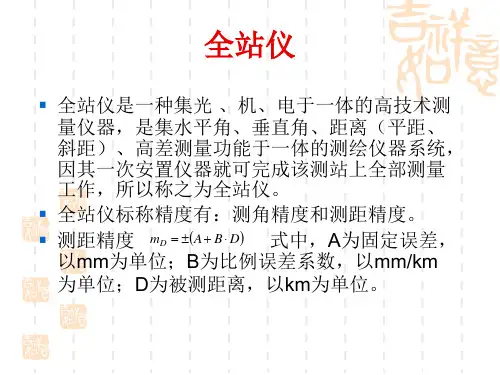

全站仪是一种集光、机、电、算等技术于一体的智能化、高效率的测量仪器，具有测距、测角、计算、记录等功能。
02
它能够实现高精度、高效率的测量作业，广泛应用于地形测量、地籍测量、工程测量等领域。
在水下地形测量方面，全站仪可以通过配合测深仪等设备，实现高精度、快速的水下地形测量，为水利工程建设提供基础数据。
在大坝变形监测方面，全站仪可以实时监测大坝的变形情况，为水利工程安全提供有力保障。
感谢观看
THANKS
在纵横断面测量方面，全站仪可以配合数字测图软件，实现高精度、快速的道路纵横断面测量，为道路设计提供基础数据。
在道路中线放样方面，全站仪可以通过坐标放样功能，实现对道路中线的精确放样，确保道路线形的准确性。
水利工程测量
水利工程测量也是全站仪应用的一个重要领域，全站仪在水利工程测量中主要用于水下地形测量、大坝变形监测等方面。
，能够满足多种测量需求。
02
全站仪基本操作
开机与关机
开机
按下电源键，等待全站仪启动，检查各指示灯是否正常亮起。
关机
按下关机键，等待全站仪完全关闭，拔下电源线。
水平角测量
照准目标：使用望远镜照准目标，确保目标清晰可见。
按下角度测量键，全站仪会自动进行水平角测量，并显示测量结果。
距离测量
坐标放样是全站仪的一项重要功能，它可以帮助测量人员将设计坐标转化为实地位置。
全站仪通过接收GPS信号或与基准站进行联测，能够实现高精度坐标放样，有效提高测量

全站仪测量培训教材经典课件(PPT78页)

TR 跟踪 Hm 复测均值
VD 高差
AV 平均 %/V 竖直角、坡度
SD 倾斜距离
SG 单次 △N 北向放样差值
* 测距正在工作 CT 连续 △E 东向放样差值
△HD 水平放样差值
△Z 天顶向放样差
°‘ " 以360°为角度单位 G
以400格为角度单位
页数软键显示符号
1 F1 OSET F2 HOLD F3 HSET F4 P1
• 5 △x>0, △y<0
6 △x>0, △y=0
tg
OA
yOA xOA
OAarctg xyO OA A
OA90
OA 270
OA180arct gxyO OA A
OA360arct gxyO OA A
OA 0
推算前进导线边OB方位角
• 根据已知后视边坐标方位角后视边推算前进导线
边前进边的坐标方位角。
计算B点坐标
XBXOXOB
YB YOYOB
博飞DZQ22-D+电子全站仪介绍
角度模式 V : 90° 10' 20"
HR: 120° 30' 41" 0SET HOLD HSET P1
F1 F2 F3 F4
距离模式
V : 90° 10' 20" HL: 229° 29' 19 "
HD：65.342m [S] MEAS S/H/V SIG P1
分类：分体式一体式
附属设备：反光棱镜、温度计、气压计。
气压计
电子全站仪使用
• 测量前的准备工作
• 角度测量 • 距离测量（平距、斜距、高差） • 三维坐标测量

全站仪培训PPT课件

第51页/共93页
1、对边测量原理
在∆DMF中，根据余弦定律
HD2=MF2=DM2+DF2-
2DM*DF*COSß 在直角三角形ADM中
棱镜A
AM=DM*tana1
在直角三角形BDF中
E
BF=FM*tana2 在直角三角形ABE中
M ß
VD=AE=AM-BM=AM-BF 水平面
SD2=AB2=MF2+仪A器ED2
（平距）返回步骤6，按ESC键，
返回程序菜单
第47页/共93页
搬站即新点的设定法
• 新点的坐标一般有两种方法获得： • 1;极坐标法 • 坐标已知 • 2;后方交汇法 • 坐标未知
播放后方交会定点功能视屏
第48页/共93页
（一）悬高测量
功能：让人们能够方便地测量一些无法安置棱镜目标点的高度。
1、原理
实际水平和垂直系
理想水平和垂直系 Y
y△
y
第13页/共93页
全站仪测距原理
根据测距原理分类： 1、相位式测距 2、脉冲式测距 3、变频法测距
第14页/共93页
1、相位式测距
零光路=误差+0M 外光路=误差+实际距离外光路-零光路=实际距离
特点:开机有哒哒声，精度高,速度稍慢
第15页/共93页
相位式测距原理框图
第46页/共93页
2、测量
1、按menu键，再按F4键，
键入第二页菜单
2、按F1键，进入程序
3、按F1键（悬高测量）
4、按F1
5、输入棱镜高，按F4确认
6、照准棱镜种心D
7、按F1（测量），测量开始显示
仪器到棱镜间的水平距离HD
8、按F4

全站仪使用说明PPT幻灯片课件

贮 15000点数据大容量内存,
并可以方便地进行内存管理，可
自动记录各种测量数据（角度数
据、距离数据、坐标数据、测站
数据），采用开放的通讯方式，
可直接与计算机进行双向数据传
输。
Hale Waihona Puke 113．仪器功能介绍• 还具有丰富的测量应用程序，可进行坐标测量、放样测量、后方交会、对边测量、悬高测量、面积计算、偏心测量、角度复测、直线放样、道路测量，可满足不同专业测量的要求。
入充电器（注意电极方向），确保电极接触
• 良好。充电指示灯显示红色，开始充电。 • （3）充电时间约6个小时，电池充满后，
指示灯变为绿色。
• （4）电池充满后，先拔下充电器的插头，再将电池从充电器上取下。
25
5．电池的使用及维护：
• 5.2注意事项 • （1）仪器不使用时应将电池卸下。 • （2）卸下电池前务必先关闭电源。 • （3）在安装或卸下电池前注意防
• (4)按【】确定选取
退出。
21
22
23
5．电池的使用及维护：
• 本仪器使用专用充电电池组和充电器，电池组电压7.2V,容量为 3500mA,测量前请将电池充足。在使用充电电池及充电器前，请仔细阅读有关使用说明。
• 5.1充电步骤
24
5．电池的使用及维护：
• （1）将电池盒连接充电器。 • （2）接通充电器电源，将充电电池插
1
1.安全操作注意事项
• 一般情况 • l 禁止在高粉尘、无良好排风设备或靠
近易燃物品环境下使用仪器，以免发 • 生意外。 • l 禁止自行拆卸和重装仪器，以免引起
意外事故。 • l 禁止直接用望远镜观察太阳，以免造

《全站仪使用方法》课件

悬高测量
总结词
悬高测量功能可以方便地测量地面点到目标悬空物的垂直距离，常用于测量电线、管道等物体的垂直高度。
详细描述
在电力、通讯、管道等行业中，经常需要测量地面点到目标悬空物的垂直距离。全站仪的悬高测量功能可以快速准确地完成这一任务，为用户提供可靠的测量数据。
对边测量
总结词
对边测量功能可以方便地测量两点间的距离以及高差，常用于地形测量、道路建设等领域。
道路工程测量
道路工程测量是全站仪应用的另一个重要领域，主要涉及道路中线测量、纵横断面测量等。全站仪在道路工程测量中能够提高测量精度和效率，为道路设计和施工提供可靠的数据支持。
在道路中线测量中，全站仪可以通过输入设计数据，快速准确地确定道路中线的平面位置和高程，为道路设计提供准确的定位信息。
在水利工程施工中，全站仪可以用于大坝、水库、水电站的平面位置和高程测量，为施工提供准确的定位信息。
在水利工程监测中，全站仪可以实时监测水利设施的变形和位移情况，及时发现和预警潜在的安全隐患，保证水利设施的正常运行和安全。
2023-2026
END
THANKS
感谢观看
KEEP VIEW
REPORTING
在高程测量中，全站仪可以配合水准仪等设备，实现高精度的高程测量，保证建筑物的竖向设计和施工精度。
在施工放样中，全站仪可以通过输入设计数据，快速准确地确定建筑物的平面位置和高程，为施工提供准确的定位信息。
在角度和距离测量中，全站仪可以快速准确地测量角度和距离，为施工过程中的监测和控制提供数据支持。
PART 04
全站仪使用注意事项
仪器保养
01
02
03

《全站仪及其使用》PPT课件

为一体。组合式全站仪则是电子经纬仪和光电测距仪可分开使用，照准轴和测距轴不共
轴，作业时将光电测距仪安装在电子经纬仪上，相互之间用电缆实现数据的通讯，作业完成后，则可分别装箱，这种组合式的全站仪又称半站仪。
九十年代以后，基本上都发展为整体式全站仪。
2
1. 整体式也称集成式，如苏一
光全站仪。
2. 积木式也称组合式，如常大厂的半站仪。
通过不同的功能键实现的，其中，F1对应“1、2、3、4”,F2对应“5、 6、7、8”,F3对应“9、0、.、-”,F4对应“ENT”。
这里以输入一个任意水平角度（159°30′25″）为例加以说明：
①在角度测量模式下，按[F4]键两次，进入第3页
VZ: 157º33´58" HL: 327º03´51" 直角 | 左右 | 设角 | P3
距离测量模式2 ：
VZ: 89º25´ 55″ HL: 55º13´ 07 ″ 直角 | 左右 | 设角 | P3
瞄准│记录│条坐标测量模式：
HL：157° 33′ 58″
N： 5.838m
注：H VH右D D L 角表：：/示左水角平1便21角依88为..次93左13切角94换m m （。即逆时针增加度数之角）每按一次[F2EZ]（：：左右）08键..28，2068m m
此外，全站仪内置只读存储器固化了测量程序，可以在野外迅速完成特殊测量功能，例如，对边测量，悬高测量，偏心测量，面积测量以等。全站仪通过传输接口，将野外采集的数据直接传输给计算机、绘图机，并配以数据处理软件，实现测图的自动化。
2.全站仪结构类型及特点
全站仪按其结构形式可分为：整体式或称集成式（Integrated）组合式或称积木式（Modular）整体式全站仪的电子经纬仪和光电测距仪共用一个光学望远镜，两种仪器整合

全站仪操作 ppt课件

在对软键功能进行定义时，可以将相同的功能定义到不同的菜单页上（如例1），或者将同一功能定义到同一菜单页上（如例2），也可以将每一功能只定义到一个软键上（如例3）
例1 P1[DIST][◢SHV] [H.ANG][REC]
P2[DIST][◢SHV] [H.ANG][RCL]
例2 P1[DIST] [DIST] [◢SHV] [◢SHV] 例3 P1[DIST][◢SHV][---][---]
全站仪结构特点
▪ 储器（内存储器、存储卡） ▪ 通讯接口----RS-232C
索佳SET500全站仪
Nikon DTM800全站仪
全站仪的主要品牌
TOPCON 拓普康
GTP 8000
GTS 810
AP-LIA
/
ST：1662 HI：1.554m CD：
Backsight 1：Coord 2：Angle
输入点名及仪器高屏幕
设置后视方位角
屏幕切换菜单，显示设置后视方位角的方法, 通过按数字键选择。
2)输入后视方位角 ①方式一：输入已知点→Coord（坐标）输入后视点坐标，按[1]键,显示输入后视点的点名及其坐标值，输入后按[ENT]。仪器自动计算坐标方位角。照准后视点，再按[ENT]，记录测站，返回到BMS。
部及望远镜一周，使之自动设置水平和垂直度盘指标。在设置完成后，仪器处于测量模式下。
操作面板
操作键盘
按键
键名
退出键电源键
操作键盘
功能
返回距离测量模式，或上一层菜单；从常规测量模式直接进入数据采集模式或放样模式
开/关全站仪电源
功能键对应于屏幕下方相关位置显示的功能
显示简写含义
标志

《全站仪操作》课件

水利工程测量
水利工程测量是全站仪应用的另一个重要领域。在水利工程施工过程中，全站仪可以用于测量水工建筑物的平面位置、高程和角度等参数，确保水利工程的安全和稳定。
全站仪的高精度测量和数据处理能力可以为水利工程提供科学可靠的数据支持，提高水利工程的施工效率和质量。
矿山测量
在矿山测量中，全站仪可以用于测量矿山的平面位置、高程和角度等参数，确保矿山的开采和生产安全。
。
变形监测
全站仪能对建筑物、构筑物进行高精度的变形监测，及时发现和预警建筑物的变形情况。
碎部测量
全站仪能进行地形、地物的碎部测量，获取点位坐标、高程
等数据。
断面测量
全站仪能进行道路、渠道等工程的断面测量，获取断面数据
。
全站仪的发展历程
模拟信号时代
早期的全站仪采用模拟信号传输，精度较低，功能较为简单。
按下距离测量键，全站仪将自动计算并显示目标点与棱镜之间的距离
。
调整测量模式
根据实际情况选择合适的距离测量模式（如斜
距、平距等）。
记录测量数据
在测量过程中，需及时记录测量数据以便后续
处理。
坐标测量
设置后视点
输入后视点的坐标、高程等信息，以便进行坐标定向。
坐标测量
按下坐标测量键，全站仪将自动计算并显示目标点的坐标值。
在对边测量过程中，全站仪还具备自动记录数据的功能，能够实时记录目标点之间的距离和角度，从而减少了人为误差。
面积计算
面积计算是指利用全站仪测量某个区域的面积。
全站仪通过接收GPS信号或事先输入的坐标数据，能够快速、准确地计算出区域的面积，并利用激光束进
行标定，提高了测量的精度和效率。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3
中纬全站仪的基本构造及各部件的作用
4
仪器使用前须知的常用术语
ZT20全站仪常规测量名词术语： VA:垂直角度、HR:水平角度、HD:水平距离 VD:斜距
5
ZT20R全站仪的使用界面
6
实际应用
• 一、水平角度测量
B点 C点
A点
假设：已知A、B、C三点的位置，用全站仪测量AB边和AC 边的夹角。
设置作业界面
新建作业界面
20
• 3、设置测站---按“F2键”进入设置测站界面，在测站点号输入“点名”A。再按 “F3键”进入坐标输入界面，填写A点的 X,Y,Z坐标数据，按“F4键”确定。
设置测站界面
坐标输入界面
21
在设置测站界面输入仪器高。按“F4键” 确定，仪器自动回到数据采集界面。
输入仪器高界面
假设：已知A、B两点的位置，用全站仪放出一个以A点到B点为前进方向，
。左边角度为45°，距离A点100米的C点
12
仪器操作步骤
1、把全站仪安放在A点，并对仪器中整平。
13
• 2、照准B点上安放的目标“棱镜杆”，按 “F1键”进行水平角“置零”。再按“F4 键”确定。
14
• 3、转动水平度盘，直到仪器屏幕上“HR” 显示的角度为“ 45° ”。锁定水平制微动。
放样开始界面Biblioteka 放样点计算界面36
• 按“F1键”进入角度放样模式。并且调整水平度盘，直到 DHZ栏角度显示为0°0‘ 0’‘。锁定水平制微动。通过观察全站仪目镜，指挥工作人员移动棱镜杆跟仪器目镜里的 “十字丝”重合。照准棱镜中心。
开始采集数据界面
26
• 四、坐标放样
B点 C点
A点
假设：已知A（仪器安放点）、B（棱镜杆安放点-后视点）C（放样点）点，三点坐标，已知A、B两点实地位置，用全站仪放样C点的实地位
置。
27
• 1、按“MENU键”进入“主菜单界面”, 再按“F2键”进入“放样”。
主菜单界面
放样界面
28
• 设置测站---按“F2键”进入设置测站界面，在测站点号输入“点名”A。再按“F3键” 进入坐标输入界面，填写A点的X,Y,Z坐标数据，按“F4键”确定。
22
• 4、定向（设置后视）---在数据采集界面按“F3 键”进入设置定向界面，再按“F2键” 坐标定向，在坐标定向界面。进入坐标定向。
设置测站后数据采集界面
定向界面
23
• 在坐标定向界面，后视点栏填写“B”点名。按 “F3键”进入坐标输入界面，输入后视点“B” 点坐标。按“F4键”确定。
15
• 4、按距离功能键“ ”进入距离测量界面。
16
• 5、通过观察全站仪目镜，指挥工作人员移动棱镜杆跟仪器目镜里的“十字丝”重合。按“F3键”
测量仪器到棱镜杆的平面距离（仪器屏幕上的“HD”为仪器到棱镜杆的平面距离）。指挥工作人员再次向前或向后移动，调整距离和棱镜杆的左右位置。最终确定所需要放样点的位置。
9
• 3、照准B点上安放的目标“对中杆或棱镜杆”，按“F1键”进行水平角“置零”。再按“F4键”确定。望远镜十字丝
10
• 4、照准C点上安放的目标“对中杆或棱镜杆”，屏幕上“HR”显示的角度就是AB边和AC边的夹角。
11
• 二、水平角度及距离放样（包括距离测量）
B点 C点
45°
A点 100米
设置坐标定向界面
坐标输入界面
32
• 照准“B”点棱镜中心后，按“F4键”定向完成。
定向照准前界面
33
• 在开始放样界面按“F4键”开始，进入放样程序界面。
开始放样界面
放样程序坐标界面
34
• 按“F3键”进入输入放样坐标界面，输入C 点坐标。按“F4键”确定。
放样坐标输入界面
35
• 按“F4键”开始，仪器自动计算出A点跟C点的方位角和距离。
设置测站界面
坐标输入界面
29
在设置测站界面输入仪器高。按“F4键” 确定，仪器自动回到数据采集界面。
输入仪器高界面
30
• 4、定向（设置后视）---在数据采集界面按“F3 键”进入设置定向界面，再按“F2键” 坐标定向，在坐标定向界面。进入坐标定向。
设置测站后数放样界面
定向界面
31
• 在坐标定向界面，后视点栏填写“B”点名。按 “F3键”进入坐标输入界面，输入后视点“B” 点坐标。按“F4键”确定。
全站仪测量原理及应用
1
全站仪的工作原理
• 全站仪是全站型电子测速仪的简称，又被称为“电子全站仪”，是指由电子经纬仪、光电测距仪和电子记录器组成的，可实现自动测角，自动测距、自动计算和自动记录的一种多功能高效率的地面测量仪器。电子全站仪进行空间数据采集与更新，实现测绘的数字化。它的优势存在于数据处理的快速与准确性。
7
仪器操作步骤
1、把全站仪安放在A点开机,现按“FNC键”, 再按“ F1键”，打开激光对中器，并对仪器中整平。
（中纬ZT20R系列全站仪开机时如果仪器没有整平会自动打开对中整平界面，所以仪器对中整平时或仪器没有整平，中纬全站仪都会自动打开“对中整平界面”）
8
• 2、对中整平后按“F4键”，确定。仪器会自动回到“常规测量”界面。
设置坐标定向界面
坐标输入界面
24
• 照准“B”点棱镜中心后，按“F4键”定向完成。
定向照准前界面
25
• 5、数据采集（坐标测量）--在数据采集界面按
“F4键”开始，进入采集界面。照准“C”点上摆放的棱镜，填写镜高（棱镜杆高度），按“F4键” 测存。仪器测出“C”点坐标数据。
数据采集开始前界面
正在找点中
C点的正确位置
17
• 三、坐标测量及数据采集
B点 C点
A点
假设：已知A（仪器安放点）、B（棱镜杆安放点-后视点）
。两点的坐标，用全站仪测出C点的坐标
18
• 1、按“MENU键”进入“主菜单界面”, 再按“F1键”进入“数据采集”。
主菜单界面
数据采集界面
19
• 2、按“F1键”进入设置作业（工程文夹），再按“F1键”新建作业。在“作业”一栏填文件夹名称。完成后按“F4键”确定。
2
• 全站仪自身带有数据处理系统，可以快速而准确的对空间数据进行处理，计算出放样点的方位角与该点到测距点的距离，全站型电子速测仪简称全站仪。它是一种可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪”。
