徕卡全站仪测量功能介绍和使用方法

徕卡全站仪测量功能介绍和使用方法范例一、徕卡全站仪测量功能介绍1.角度测量：徕卡全站仪可以通过水平和垂直角度测量功能准确测量目标点与基准点之间的角度。

它可以实现单次测量或连续测量，精确度较高。

2.距离测量：徕卡全站仪配备了激光测距仪，可以快速、准确地测量目标点与仪器之间的距离。

它可以实现单次测量、连续测量或间隔测量。

3.高度测量：徕卡全站仪还可以通过瞄准目标点并测量距离来计算目标点的高度。

它可以在不同地形条件下进行测量，具有较高的精度。

4.坐标测量：徕卡全站仪可以通过测量不同目标点之间的距离和角度来计算目标点的坐标。

它可以实现直角坐标和极坐标测量，并可以将测量结果导入电脑进行处理和分析。

5.数据存储和导出：徕卡全站仪可以存储大量的测量数据，并可以通过USB接口或蓝牙功能将数据导出到电脑或其他设备进行进一步处理。

它还支持数据导入和导出的各种格式。

下面以测量目标点坐标为例，介绍了徕卡全站仪的使用方法。

1.准备工作：在开始测量之前，首先需要在合适的位置设置徕卡全站仪，并确保设备水平放置。

然后打开仪器，并进行初始设置和校准。

2.设置目标点：使用徕卡全站仪的望远镜瞄准目标点，然后通过触摸屏幕上的操作界面进行目标点设置。

可以选择直接输入坐标，或者通过望远镜观测目标点并导入测量数据。

3.测量角度：通过望远镜观测目标点，然后使用徕卡全站仪的角度测量功能测量目标点与基准点之间的水平和垂直角度。

可以选择单次测量或连续测量。

4.测量距离：使用徕卡全站仪的激光测距仪功能，对目标点进行距离测量。

可以选择单次测量、连续测量或间隔测量。

5.计算坐标：通过测量角度和距离，可以使用徕卡全站仪的数学计算功能计算目标点的直角坐标或极坐标。

可以选择将测量结果导出到电脑进行进一步处理。

6.数据处理：将测量数据导入电脑后，可以使用相关软件进行数据处理、分析和绘图。

可以生成高精度的测量结果和图形展示。

总结：徕卡全站仪是一种功能强大、测量精度高的测量仪器，具有多种测量功能和使用方法。

徕卡TS60全站仪操作说明书2016年6月26日For Leica Captivate v1.3角度测量测角精度1Hz, V 0.5"(0.15mgon)原理测角方式绝对编码，连续，四重轴系补偿距离测量(棱镜)范围2棱镜（GPR1，GPH1P ）31.5m ～3500 m 测距精度单次2,5/连续2,50.6mm + 1ppm /3mm+1.5ppm 测量时间单次2,5/连续2,5典型2.4秒/典型0.15秒距离测量(长测程模式)范围2长测程模式2,4,512000m 距离测量(无棱镜)范围2无棱镜（任意表面）41.5米至>1000m 精度/测量时间单次（任意表面）2,4,5,62mm + 2ppm / 典型3s激光光斑大小50m 处8mm x 20mm 测距技术基于相位原理系统分析技术同轴红色可见光徕卡TS60超高精度全站仪技术参数1.标准差，依据ISO17123‐32.阴天，无雾霾，能见度40KM ，无热流闪烁3.1.5m 至2000m ，使用360度棱镜（GRZ4，GRZ122）4.测量目标处于阴影下，阴天，柯达灰白板（90％反射率）5.标准差，依据ISO17123‐46.距离>500m ：精度4mm+2ppm,测量时间典型6秒徕卡TS60超高精度全站仪技术参数驱动驱动方式压电陶瓷驱动技术不需任何齿轮，仪器损耗小，更经久耐用电能直接转换为机械能，不产生磁场也不会被磁场干扰。

在测量以及瞄准过程中镜头不会抖动，保证测量精度。

通过控制热量的产生以及消散从而保证TS60的最高测距精度转速转速180°（200gon ）/ s 倒镜时间2.9s 自动目标识别（ATR plus ）ATR 2模式及工作范围可自动找目标测量圆棱镜(GPR1,GPH1P)1500m 360°棱镜(GRZ4, GRZ122)1000m LOCK 2模式及工作范围适用于动态实时跟踪监测目标圆棱镜(GPR1,GPH1P)1000m 360°棱镜(GRZ4, GRZ122)1000m 精度1,2/测量时间ATRplus 测角精度（Hz ，V）0.5″(0.15mgon)测量时间(GPR1)典型3 –4s 超级搜索PS (Power Search)测程360°棱镜(GRZ4, GRZ122)300米搜索时间一般典型5秒徕卡TS60超高精度全站仪技术参数图像广角相机和望远镜相机传感器500万像素CMOS传感器视场(广角相机/望远镜相机)19.4°/1.5°帧频率高达20帧每秒导向光（EGL）工作范围/精度5‐150m/典型5cm，100m处综合数据自动对焦望远镜放大倍数/ 调焦范围30x / 1.7m至无穷远机载软件系统Captivate软件（含应用程序）接口RS232，USB,Bluetooth®,wlan处理器TI OMAP4430 1GHZ 双核ARM®CortexTM‐A9 MPCoreTM操作系统‐Windows EC7键盘和显示屏显示/ 键盘WVGA, 5英寸,彩色触摸屏, 双面/ 37键，带屏幕，键盘照明数据存储内存2G存储卡SD卡可配1G或8G/U盘徕卡TS60超高精度全站仪技术参数操作微动螺旋3个无限位微动螺旋，一个伺服对焦驱动，两个自动对焦按键，可进行单手或双手操作自定义键√智能电源管理内置电池(GEB242)可更换锂电池，具备直接给机身电池充电功能操作时间/ 电池容量7‐9h / 5.8Ah 重量包括电池7.7kg 环境指标工作温度‐20℃至+50℃(‐4°F 至+122°F)防尘/防水(IEC 60529)/防雨IP65 /MIL ‐STD ‐810G,方法506.5‐I防潮IP65 / 95%, 无冷凝目录一、操作面板/图标介绍二、测前准备三、设站定向四、测量五、放样六、数据批量导入导出七、GeoCOM联机测量设置八、仪器四重轴系误差检校九、其他设置1.开机：按住2 s 打开。

徕卡全站仪使用说明和注意事项Leica全站仪使用说明和注意事项全站仪的基本结构和以前我们使用的经纬仪一样，同样是利用水平度盘和垂直度盘测角。

在此基础上，用电子角度探测器取代光学测微器，并在望远镜上加上同轴测距仪。

这一点使测量工作变得更简单;目前，Leica在公司测量当中主要在以下几点当中运用较为广泛:a:大梁对中 b:大车车轮直线度(要求，需调整。

Leica中东坐标及北坐标的建立:east坐标徕卡全站仪是一种精密光学和电子相结合的仪器，正确合理的使用和保养对提高仪器的使用寿命、保持仪器的精度有很大作用;因此在使用过程中以下几点需特别注意:1)仪器从箱中取出需小心轻放，由于仪器里面有部分零件为精密部件，故任何大的动作有可能影响到仪器的测量精度;2)仪器装上三脚架(仪器为专用三脚架)时，锁紧螺栓要牢靠，以防仪器摔下摔坏;3)操作仪器时，动作要轻柔平稳，转动仪器不要用力过猛，要匀速、轻缓;4)使用过程中应避免阳光直晒，以免影响测量精度。

原则上下雨天，空气湿度较大，仪器不得使用;5)仪器万一受潮后，应先取出电池后，应先将仪器进行干燥处理后在使用;6)仪器表面清洁应用软毛刷轻轻涮出，如有水气或油污，可用干净的丝绸、脱脂棉或擦镜纸轻轻擦净，切莫用手触摸光学零件，仪表显示屏应定期清理上面的灰尘，油污;同时，操作仪器时，对按键要轻触，不得用力过大;7)仪器长期不用时，要取出电池，同时对于废旧的电池要做适当处理，千万不要放在仪器内(以防电池漏液而损坏仪器内部控制电路);仪器盒里面要放适当干燥剂，干燥剂失效后要立即调换;箱子应放于干燥、清洁、通风良好的室内;8)仪器应在,10,+45?温度下使用;9)为保证仪器的测量精度，仪器应每年定期到相关检验权力机构进行检定检测。

莱卡全站仪使用的基本步骤莱卡全站仪是一种高精度的测量仪器，广泛应用于土木工程、建筑工程、道路工程等领域。

使用莱卡全站仪需要掌握一定的操作步骤，下面将详细介绍莱卡全站仪使用的基本步骤。

1. 准备工作在使用莱卡全站仪之前，需要进行一些准备工作，包括： - 确保莱卡全站仪电池电量充足，或者连接外部电源； - 检查莱卡全站仪的仪器和配件是否完好； - 确保使用的测量棒等配件与莱卡全站仪兼容； - 设置好莱卡全站仪的基本参数，如坐标系、单位等。

2. 建立基准点在开始测量之前，需要先建立一个基准点。

基准点是一个稳定的参考点，用于后续测量的参考。

建立基准点的方法有多种，可以使用已知的控制点，也可以使用莱卡全站仪自带的水平仪进行调平。

建立基准点的步骤如下： 1. 在测量区域选择一个平稳的地面或建筑物表面作为基准点； 2. 将莱卡全站仪放置在基准点上，使用水平仪进行调平，确保仪器水平；3. 按照莱卡全站仪的操作指南，进行基准点的测量和记录。

3. 设置测量模式莱卡全站仪具有多种测量模式，根据实际需要选择合适的模式。

常见的测量模式包括：角度测量、距离测量、坐标测量等。

在进行测量之前，需要根据实际需求设置好测量模式。

设置测量模式的步骤如下： 1. 打开莱卡全站仪的电源，进入测量模式设置界面；2. 根据实际需求选择相应的测量模式；3. 根据需要设置测量的精度和其他参数；4. 确认设置并保存。

4. 进行测量设置好测量模式后，可以开始进行实际的测量工作。

莱卡全站仪可以通过测量棒等配件进行测量，也可以通过无线通信与计算机等设备进行数据传输和处理。

进行测量的步骤如下： 1. 将莱卡全站仪放置在稳定的位置，并进行调平； 2. 根据实际需要选择合适的测量方法，如直接测量、反射测量等； 3. 按照莱卡全站仪的操作指南，进行测量点的选取和记录； 4. 根据需要进行多次测量，以提高测量的准确性； 5. 将测量数据导出或传输到计算机等设备进行后续处理。

徕卡1202+全站仪说明书徕卡全站仪TCR1202+R1000使用方法:免棱镜测程300米测距原理采用砷化镓发光二极管，发射角较大，左边发射，右边接收，接收面积稍小红外激光管，发射角小，准直性好，点发射面接收，接收存放面积大测距时间精测3秒，跟踪1秒精测1秒，跟踪0.5秒。

系列全站仪功能丰富，操作简单，射棱镜、反射片、免棱镜激光测距。

编码度盘：开机无需转动镜头初始化，重新开机后，角度不变，不需要重新设站。

单棱镜测程达4000m：比普通全站仪长一倍，标准配置中可省去叁棱镜，节约成本。

减少了在每次观测时重新对准仪器所需的时间。

为了高性能的处理单元和超大的存储空间使得仪器测量更加快速、灵敏，显示更加及时,功能强大的机载软件,PC视窗风格图形化的操作界面，让你轻松上手,丰富的功能模块，满足测绘。

需求专业的测量向导，帮助您轻松完成各类应用。

徕卡全站仪TCR1202+R1000线不足的情况下，可视激光直视对中，并且具有存储卡槽口，可直接插入存储卡，海量存储测量数据。

另外，免棱镜windows全站仪具备蓝牙传输功能，可实现数据的无线传输。

windows全站仪支持二次开发，自带工程精灵、测图精灵等软件，并可装载多，强大的测量功能2点参考线,2点垂直参考平面,3点倾斜参考平面弧参考线这些应用功能。

允许对远处的线和面如：道路、栏栅、建筑物的墙面和工业表面进行测量，还可用于数据采集与放样。

由直线与表面确定的点可以在野外预先确定和测量，而量测的成果，高稳定性，成就国产全站仪新高度。

测角原理光栅盘测角，需要两块盘，采用硅光电池作为接收器，需初始化编码盘测角，一块盘，采用CCD作为接收器，更简单，更稳定，好维修，无需初始化，仅发光管采用可见的红色激光管，发光管功率10mw，直观。

模式：反射棱镜、反射片、免棱镜激光测距。

编码度盘：开机无需转动镜头初始化，重新开机后，角度不变，不需要重新设站。

单棱镜测程达4000m：比普通全站仪长一倍，标准配置中可省去叁棱镜，节约成本。

莱卡TS02全站仪器使用步骤1.准备工作：a.确保全站仪电池充满电，并将其插入全站仪的电池槽中。

b.打开仪器并等待系统启动完成。

c.检查仪器的水平仪，如果不平衡需要进行调整。

2.设置基准点：a.在测量区域选定一个稳定、容易找到的基准点，例如一个固定的标志物。

b.将全站仪放置在基准点上，并使用仪器的水平仪进行水平校准。

c.记录下基准点的坐标信息，这将作为后续测量的参考点。

3.设置测量参数：a.进入仪器的设置菜单，选择使用的测量单位（例如米或英尺）和角度单位（例如度或百分度）。

b.设置坐标系统，并选择合适的投影方式。

c.根据实际测量场景，设置仪器的追踪模式、测量模式和仪器高度等参数。

4.进行测量：a.在测量区域内选择一个待测点，将全站仪对准该点，确保仪器水平校准正常。

b.使用仪器上的放大功能，使测量目标清晰可见。

c.按下测量按钮，开始进行测量。

全站仪将自动测量目标的水平距离、垂直距离和水平角度。

d.测量完成后，仪器会在显示屏上显示测量结果。

5.储存和处理数据：a.如果需要保存测量数据，可以将数据上传到电脑或存储卡中，方便后续处理和分析。

b.可以使用专业的测量软件对测量数据进行进一步处理、计算和绘图。

6.其他功能的使用：a.TS02全站仪还具备其他一些高级功能，例如倾斜角度测量、反射棱镜测量、连续测量、数据传输等，用户可以根据实际需要进行使用。

总结：莱卡TS02全站仪具有高精度、高效率和易用性的特点，用户在使用之前需要了解基本的使用步骤。

从准备工作、设置基准点、设置测量参数、进行测量、储存和处理数据以及使用其他功能等方面，都需要注意细节和操作规范，以确保测量结果的准确性和可靠性。

同时，用户也需要根据具体的测量项目和要求，选择合适的参数和功能，提高工作效率和测量精度。

徕卡测量办公室简易操作徕卡测量是一种高精度、高效率的测量方法，通常应用于建筑、土木工程等领域。

在办公室中进行简易操作，主要是指在办公室环境下使用徕卡测量仪器进行测量的方法与步骤。

以下是一种简易办公室测量操作的1200字以上的详细步骤：1.预备工作在开始测量之前，首先需要准备好徕卡测量仪器和相关附件。

确保测量仪器的电池电量充足，并连接好必要的电缆。

检查仪器的部件和操作按钮是否正常，确保测量仪器处于良好的工作状态。

同时，还需要准备好必要的测量标志物，如测量杆、测量尺等。

2.设置基准点在办公室测量中，首先需要确定一个基准点。

基准点可以是办公室内的一个固定位置，如墙角、柱子等。

将测量仪器放置在基准点上，并进行水平调整，使仪器的水平仪指示器达到水平状态。

3.定位目标点根据需要测量的具体要求，确定办公室中的目标点位置。

目标点可以是桌面、墙壁或其他待测物体的特定位置。

利用徕卡测量仪器的指示功能，将测量仪器对准目标点，并进行精确定位。

4.进行测量操作按下徕卡测量仪器上的测量按钮，开始进行测量操作。

在测量过程中，可以根据需要选择不同的测量模式，如水平测量、垂直测量、角度测量等。

根据仪器的指示，将测量仪器对准目标点，并进行测量。

5.记录测量结果测量完成后，将测量结果记录下来。

可以使用办公软件，如Excel等，记录测量数据。

根据需要，可以计算出测量结果的平均值、标准差等统计指标。

同时，还可以将测量结果进行图形化处理，生成测量图表。

6.分析与应用测量结果根据测量结果，进行数据分析和应用。

根据测量结果的统计指标，判断测量结果的准确性和可信度。

如果发现测量误差较大，则需要重新进行测量操作。

根据测量结果，可以进行进一步的设计、规划和调整。

例如，在办公室装修中，可以根据测量结果调整家具、灯具等的布置位置和高度。

7.仪器的维护与存放测量仪器在办公室测量操作后，需要进行适当的维护与存放。

清洁仪器的外观和镜头，保持仪器的整洁。

将测量仪器放回仪器箱中，防止灰尘和湿气的侵入。

徕卡测距仪使用说明书徕卡测距仪使用说明书:一、使用前的准备,一,电池的装入/更换打开仪器尾部的固定挡板。

向前推卡钮～向下将底座取下。

按住红色的卡钮推开电池盒盖。

安装或更换电池。

关闭电池盒盖～安装底座和卡扣。

当电池的电压过低时～显示屏上将持续闪烁显示电池的标志{B～21}。

此时应及时更换电池。

1、按照极性正确装入电池。

2、使用碱性电池,建议不要使用充电电池,。

3、当长时间不使用仪器时～请取出电池～以避免电池的腐蚀。

更换电池后～设置和储存的值都保持不变。

,二,多功能底底座固定挡板可以在下面的测量情况下使用:边缘测量～将固定挡板拉出～直到听到卡入的声音。

1、从2、从角落测量～将固定挡板拉出～直到听到卡入的声音～轻轻将固定挡板向右推～此时固定挡板完全展开。

仪器自带的传感器将辨认出固定挡板的位置～并将自动设置测量其准点。

,三,内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。

此望远镜瞄准器为远距离测量起到辅助的作用。

通过瞄准器上的十字丝可以精确地观察到测量目标。

在30米以上的测量距离～激光点会显示在十字线的正中。

而在30米以下的测量距离～激光点不在十字线中间。

,四,气泡一体化的水泡使仪器更容易调平。

,五,键盘1、开/测量键2、第二级菜单功能3、加+键4、计时,延迟测量,键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量,勾股定律,键13、减-键14、BLUETOOTH ,六,显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位～包括乘方立方,2/3,11、顶的面积12、墙面积13、3个额外显示,如:测量中间值,14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能,一,设置在菜单中可以改变设置～并将其长久保存～并在关机和更换电池后不改变。

徕卡TPS1200全站仪操作教程手册一、仪器的安置1.顾及到观测姿势的舒适性，调节三脚架腿到合适的高度。

将脚架置于地面标志点上方，尽可能地将脚架面中心对准该点。

在室内与室外温差较大的情况下，应让仪器适应外界环境15分钟，然后进行操作。

2.旋紧中心连接螺旋，将基座及仪器固定到脚架上。

3.按PROG 键并持续2秒钟以打开仪器。

按 SHIFT (F12) 以进入，在此状态下可对仪器进行，整平和激光对中。

4.移动脚架腿，并转动基座脚螺旋，使激光对准地面点。

5.伸缩脚架腿整平圆水准器。

6.通过电子水准器的指示，转动基座脚螺旋以精确整平仪器。

7.通过移动三脚架头上的基座，将仪器精确对准地面点，然后旋紧中心连接螺旋。

8.重复第 6. 步和第 7. 步，直至达到所要求的精度。

二、作业管理1．仪器安置完成后，退回到主菜单，按数字建3进入作业管理。

2、在作业管理窗口按F2（增加）打开创建新作业的窗口。

3、在名称一栏输入作业名称，在描述栏输入作业的简要4、F6（换页）切换到坐标系窗口，如果有坐标系要选择在这个窗口内设定。

缺省为NONE。

5、F6（换页）切换到平均窗口，选取平均方式，输入平均前限差检查值。

如果选关闭即不进行平均。

6、F1（保存），保存作业设置。

三、仪器的设置TPS1200功能很多，有许多用户可以自定义的功能和参数。

为了不至于引起紊乱，可以通过建立配置集来预先设置。

用户可以根据不同的工程用途建立不同的配置集，使用时调出相应的配置集就完成了一系列的功能和参数的设置。

在创建配置集时，向导会指导你完成配置。

由于外界环境的影响，在测量之前，我们首先要对仪器进行设置，选择已经创建好的配置集，这里还要根据天气的实际情况，设置气象改正参数、几何改正参数和折光差改正参数，一般地对距离改正，只进气象改正PPM，而将几何改正、折光改正PPM设为0。

对高差进行折光差改正。

具体操作如下。

在主菜单下，按5进入配置，选择仪器设置，再进入TPS改正。

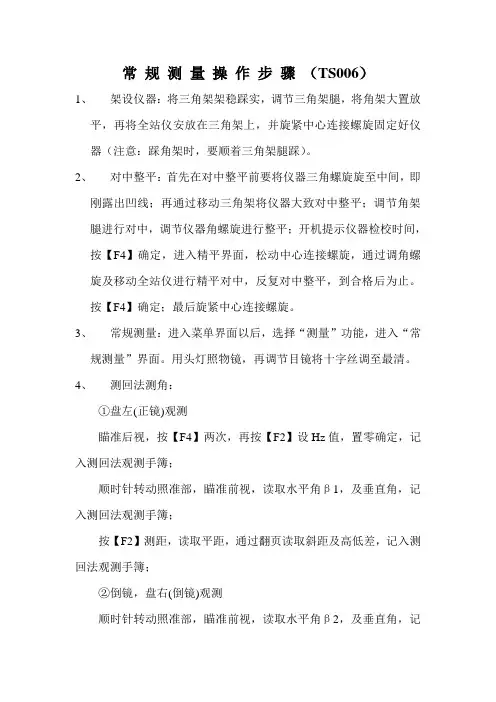

常规测量操作步骤（TS006）1、架设仪器：将三角架架稳踩实，调节三角架腿，将角架大置放平，再将全站仪安放在三角架上，并旋紧中心连接螺旋固定好仪器（注意：踩角架时，要顺着三角架腿踩）。

2、对中整平：首先在对中整平前要将仪器三角螺旋旋至中间，即刚露出凹线；再通过移动三角架将仪器大致对中整平；调节角架腿进行对中，调节仪器角螺旋进行整平；开机提示仪器检校时间，按【F4】确定，进入精平界面，松动中心连接螺旋，通过调角螺旋及移动全站仪进行精平对中，反复对中整平，到合格后为止。

按【F4】确定；最后旋紧中心连接螺旋。

3、常规测量：进入菜单界面以后，选择“测量”功能，进入“常规测量”界面。

用头灯照物镜，再调节目镜将十字丝调至最清。

4、测回法测角：①盘左(正镜)观测瞄准后视，按【F4】两次，再按【F2】设Hz值，置零确定，记入测回法观测手簿；顺时针转动照准部，瞄准前视，读取水平角β1，及垂直角，记入测回法观测手簿；按【F2】测距，读取平距，通过翻页读取斜距及高低差，记入测回法观测手簿；②倒镜，盘右(倒镜)观测顺时针转动照准部，瞄准前视，读取水平角β2，及垂直角，记入测回法观测手簿按【F2】测距，读取平距，通过翻页读取斜距及高低差，记入测回法观测手簿；顺时针转动照准部，瞄准后视，读取水平角β3，及垂直角，记入测回法观测手簿按【F2】测距，读取平距，通过翻页读取斜距及高低差，记入测回法观测手簿；上、下半测回，合称一测回，标准使上、下半测回的差，不差20″否则重测，（达不到标准重测，说明不能用仪器超限）。

计算水平角：β=（β1+β2-β3）/25、放线：首先计算所放线的方位角，α′=α+β±180°，旋转照准部使水平角与β相等，按【F4】【F3】设置EDM值，打开激光。

放完中线，进行下半测回测量，进行检校，不合格重新测，直到合格为止（不超过1′）。

6、测量完成后，检查仪器完好，将仪器按标准装箱及相关工具收拾好。
