徕卡测距仪使用说明书徕卡测距仪使用说明书:一、使用前的准备,一,电池的装入/更换打开仪器尾部的固定挡板。
向前推卡钮～向下将底座取下。
按住红色的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖～安装底座和卡扣。
当电池的电压过低时～显示屏上将持续闪烁显示电池的标志{B～21}。
此时应及时更换电池。
1、按照极性正确装入电池。
2、使用碱性电池,建议不要使用充电电池,。
3、当长时间不使用仪器时～请取出电池～以避免电池的腐蚀。
更换电池后～设置和储存的值都保持不变。
,二,多功能底底座固定挡板可以在下面的测量情况下使用:边缘测量～将固定挡板拉出～直到听到卡入的声音。
1、从2、从角落测量～将固定挡板拉出～直到听到卡入的声音～轻轻将固定挡板向右推～此时固定挡板完全展开。
仪器自带的传感器将辨认出固定挡板的位置～并将自动设置测量其准点。
,三,内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作用。
通过瞄准器上的十字丝可以精确地观察到测量目标。
在30米以上的测量距离～激光点会显示在十字线的正中。
而在30米以下的测量距离～激光点不在十字线中间。
,四,气泡一体化的水泡使仪器更容易调平。
,五,键盘1、开/测量键2、第二级菜单功能3、加+键4、计时,延迟测量,键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量,勾股定律,键13、减-键14、BLUETOOTH ,六,显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位～包括乘方立方,2/3,11、顶的面积12、墙面积13、3个额外显示,如:测量中间值,14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能,一,设置在菜单中可以改变设置～并将其长久保存～并在关机和更换电池后不改变。

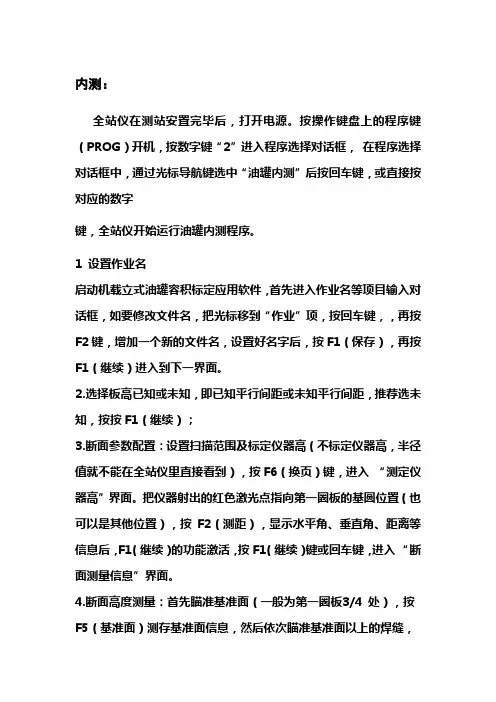

内测：全站仪在测站安置完毕后，打开电源。
按操作键盘上的程序键（PROG）开机，按数字键“2”进入程序选择对话框，在程序选择对话框中，通过光标导航键选中“油罐内测”后按回车键，或直接按对应的数字键，全站仪开始运行油罐内测程序。
1 设置作业名启动机载立式油罐容积标定应用软件，首先进入作业名等项目输入对话框，如要修改文件名，把光标移到“作业”项，按回车键，，再按F2键，增加一个新的文件名，设置好名字后，按F1（保存），再按F1（继续）进入到下一界面。
2.选择板高已知或未知，即已知平行间距或未知平行间距，推荐选未知，按按F1（继续）；3.断面参数配置：设置扫描范围及标定仪器高（不标定仪器高，半径值就不能在全站仪里直接看到），按F6（换页）键，进入“测定仪器高”界面。
把仪器射出的红色激光点指向第一圈板的基圆位置（也可以是其他位置），按F2（测距），显示水平角、垂直角、距离等信息后，F1（继续）的功能激活，按F1（继续）键或回车键，进入“断面测量信息”界面。
4.断面高度测量：首先瞄准基准面（一般为第一圈板3/4 处），按F5（基准面）测存基准面信息，然后依次瞄准基准面以上的焊缝，按F1（测存）记录板高信息，所有焊缝测量完毕，按F6（返回）进行下一步操作。
；注意一定要把参与计量的最高的圈板测到，否则就会出现5万方的罐，罐表却只有4.7万方的类似现象，或者可以提前参考一下设计图，以确定准确的圈板数；5.断面扫描测量：角度步进时，修改角度步进值（根据现场经验，一般用角度步进就可以了），以确定测量点数；按HZ=0以确定开始点位置；6.按F1开始测量；当完成所有水平断面扫描测量之后，程序会提示是否需要进行补点测量，选择“否”程序再按键盘上的“ESC”键，程序返回到光标处在“断面扫描测量”菜单项那一页。
7. 把光标下移到“4 数据导出”项，按F1（继续）键，或直接按数字“4”键，进入“数据导出”界面。
在数据导出界面中，选择所测油罐的作业名，同时输入导出文件的存储名（自动加扩展名：*.XYZ），按F1（继续）键，即刻实现油罐测量的可读顺序文件的数据导出。

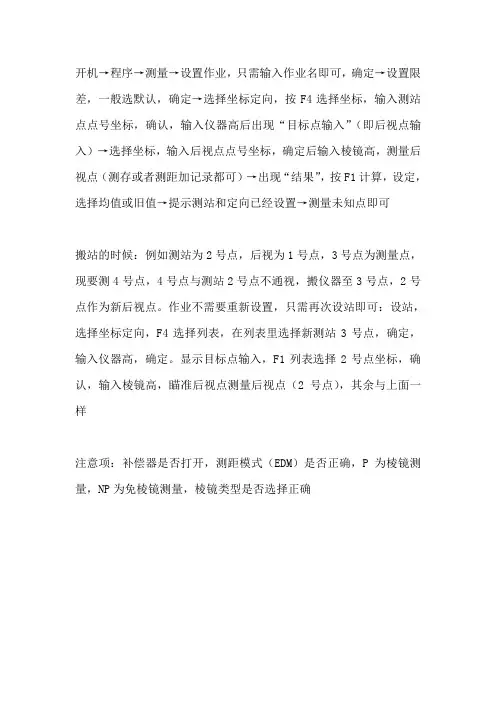

开机→程序→测量→设置作业，只需输入作业名即可，确定→设置限差，一般选默认，确定→选择坐标定向，按F4选择坐标，输入测站点点号坐标，确认，输入仪器高后出现“目标点输入”（即后视点输入）→选择坐标，输入后视点点号坐标，确定后输入棱镜高，测量后视点（测存或者测距加记录都可）→出现“结果”，按F1计算，设定，选择均值或旧值→提示测站和定向已经设置→测量未知点即可
搬站的时候：例如测站为2号点，后视为1号点，3号点为测量点，现要测4号点，4号点与测站2号点不通视，搬仪器至3号点，2号点作为新后视点。
作业不需要重新设置，只需再次设站即可：设站，选择坐标定向，F4选择列表，在列表里选择新测站3号点，确定，输入仪器高，确定。
显示目标点输入，F1列表选择2号点坐标，确认，输入棱镜高，瞄准后视点测量后视点（2号点），其余与上面一样
注意项：补偿器是否打开，测距模式（EDM）是否正确，P为棱镜测量，NP为免棱镜测量，棱镜类型是否选择正确。
