红外偏振光治疗仪

BPM-III-1型红外偏振光治疗仪
操作流程：
1、开机接通电源，按下“主机”后的电源开关。

电源指示灯亮，面板显示默认值，且有声响
提示。

2、设置红外光部分功率设置：在3W~25W之间设定，可根据不同病症来选择；时间设置：
在0~20min内设置治疗时间；偏振光部分功率设置：分为60%、70%、80%、90%、100%五档可选。

模式设置：间隙模式三种、连续模式一种。

时间设置：0~30min内设置，随着功率档位增加，最大可调时间依次递减。

3、设置完成后，将灯头对准病患部位（注意照射距离的控制，以患者感觉温热舒适为宜），按
启动/停止键；按除启动/停止键之外的任意键可切换有声或无声提示。

4、关机将治疗头手柄开关关闭，按启动/停止键，停止光输出；关闭“主机”电源开关，拔下
电源插头
参加人员：。

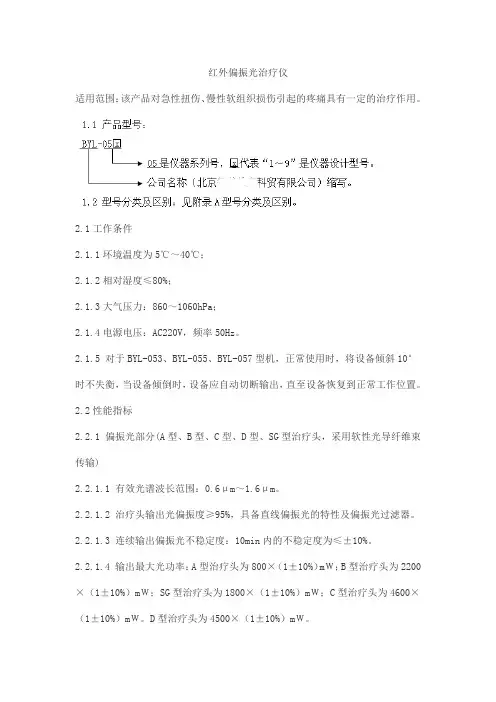

红外偏振光治疗仪适用范围：该产品对急性扭伤、慢性软组织损伤引起的疼痛具有一定的治疗作用。

2.1工作条件2.1.1环境温度为5℃～40℃；2.1.2相对湿度≤80%；2.1.3大气压力：860～1060hPa；2.1.4电源电压：AC220V，频率50Hz。

2.1.5 对于BYL-053、BYL-055、BYL-057型机，正常使用时，将设备倾斜10°时不失衡，当设备倾倒时，设备应自动切断输出，直至设备恢复到正常工作位置。

2.2性能指标2.2.1 偏振光部分(A型、B型、C型、D型、SG型治疗头，采用软性光导纤维束传输)2.2.1.1 有效光谱波长范围：0.6μm～1.6μm。

2.2.1.2 治疗头输出光偏振度≥95%，具备直线偏振光的特性及偏振光过滤器。

2.2.1.3 连续输出偏振光不稳定度：10min内的不稳定度为≤±10%。

2.2.1.4 输出最大光功率：A型治疗头为800×（1±10%）mＷ；B型治疗头为2200×（1±10%）mＷ；SG型治疗头为1800×（1±10%）mＷ；C型治疗头为4600×（1±10%）mＷ。

D型治疗头为4500×（1±10%）mＷ。

2.2.1.5输出控制：输出功率分10档可调，显示为10%、20%、30%、40%、50%、60%、70%、80%、90%、100%。

2.2.1.6输出方式：可采用M（手动连续、手动间歇）方式、P（间歇照射模式功率自动变换）方式、T（间歇照射模式照射时间自动变换）方式、S（安全）方式。

M（手动连续）方式: 照射时间设为1s～9s任意一档,间断时间设为0s;M（手动间歇）方式: a)照射时间设定范围: 1s～9s连续可调,步长为1s；b)间断时间设定范围: 1s～9s连续可调,步长为1s；P（间歇照射模式功率自动变换）方式：程序自动调节光功率的输出范围（50%~10%递减），此方式照射时间及间断时间锁定为照射2秒，间断4秒不变；T（间歇照射模式照射时间自动变换）方式：程序自动调节照射时间和间断时间范围（照射时间3~1秒递减，间断时间4~5秒范围内调整），此方式输出功率锁定为50%；S（安全）方式：该方式锁定了安全的输出功率（40%）及照射（1秒）间断（4秒）时间。

红外偏振光治疗仪适用范围：偏振光部分：适用于缓解炎性疼痛和神经性疼痛。

红外光部分：适用于各种伤口的愈合；肌纤维软组织炎；跌打损伤；盆腔炎；带状疱疹；口腔溃疡病种。

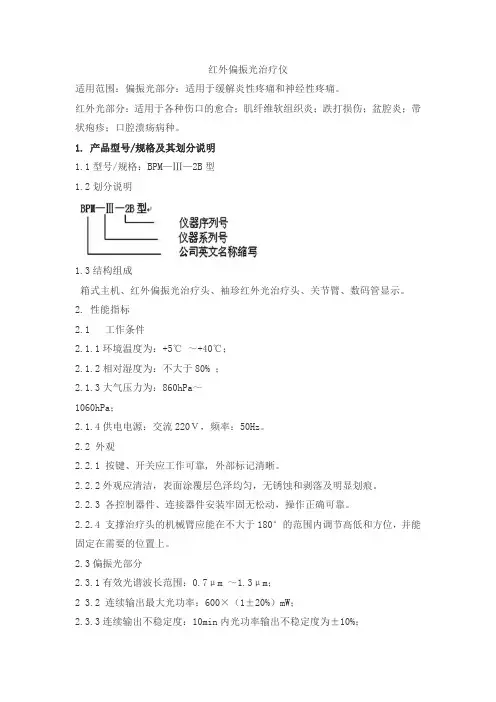

1. 产品型号/规格及其划分说明1.1型号/规格：BPM—Ⅲ—2B型1.2划分说明1.3结构组成箱式主机、红外偏振光治疗头、袖珍红外光治疗头、关节臂、数码管显示。

2. 性能指标2.1 工作条件2.1.1环境温度为：+5℃～+40℃；2.1.2相对湿度为：不大于80% ；2.1.3大气压力为：860hPa～1060hPa；2.1.4供电电源：交流220Ｖ，频率：50Hz。

2.2 外观2.2.1 按键、开关应工作可靠, 外部标记清晰。

2.2.2外观应清洁，表面涂覆层色泽均匀，无锈蚀和剥落及明显划痕。

2.2.3 各控制器件、连接器件安装牢固无松动，操作正确可靠。

2.2.4 支撑治疗头的机械臂应能在不大于180°的范围内调节高低和方位，并能固定在需要的位置上。

2.3偏振光部分2.3.1有效光谱波长范围：0.7μm ～1.3μm；2 3.2 连续输出最大光功率：600×（1±20%）mW；2.3.3连续输出不稳定度：10min内光功率输出不稳定度为±10%；2.3.4 间歇输出功率控制：分为5档，数码管显示数字1、2、3、4、5。

2.3.5 输出方式四种模式输出模式1：输出2s，停4s；模式2：输出2s，停3s；模式3：输出3s，停3s；模式4：输出CC（连续）。

2.3.6 治疗时间：连续输出能在0～30min范围按1min每档设置治疗时间，30min 档时的误差不超过60s，治疗结束时有声响提示；2.3.7偏振光治疗头外壳温度不超过50℃，必须有过热保护装置。

2.3.8偏振光治疗头应有偏振光输出。

2.3.9照射温度：输出方式为连续输出时，照射距离（0.5～1）cm，体表照射温度不超过42℃。

2.3.10连续工作时间：不小于4小时。

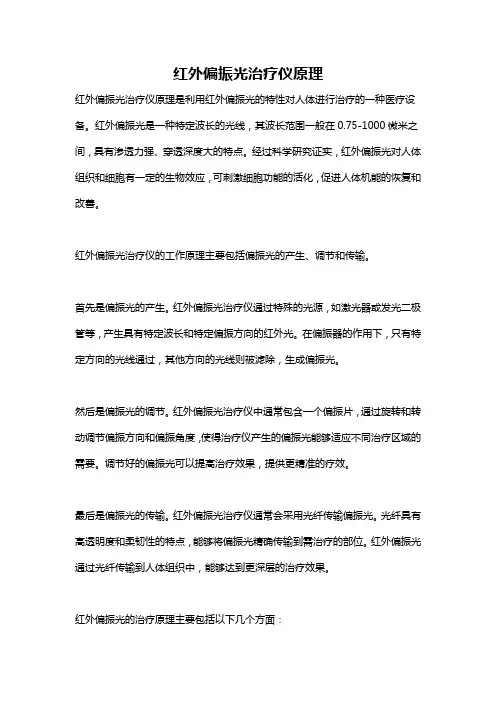

红外偏振光治疗仪原理红外偏振光治疗仪原理是利用红外偏振光的特性对人体进行治疗的一种医疗设备。

红外偏振光是一种特定波长的光线，其波长范围一般在0.75-1000微米之间，具有渗透力强、穿透深度大的特点。

经过科学研究证实，红外偏振光对人体组织和细胞有一定的生物效应，可刺激细胞功能的活化，促进人体机能的恢复和改善。

红外偏振光治疗仪的工作原理主要包括偏振光的产生、调节和传输。

首先是偏振光的产生。

红外偏振光治疗仪通过特殊的光源，如激光器或发光二极管等，产生具有特定波长和特定偏振方向的红外光。

在偏振器的作用下，只有特定方向的光线通过，其他方向的光线则被滤除，生成偏振光。

然后是偏振光的调节。

红外偏振光治疗仪中通常包含一个偏振片，通过旋转和转动调节偏振方向和偏振角度，使得治疗仪产生的偏振光能够适应不同治疗区域的需要。

调节好的偏振光可以提高治疗效果，提供更精准的疗效。

最后是偏振光的传输。

红外偏振光治疗仪通常会采用光纤传输偏振光。

光纤具有高透明度和柔韧性的特点，能够将偏振光精确传输到需治疗的部位。

红外偏振光通过光纤传输到人体组织中，能够达到更深层的治疗效果。

红外偏振光的治疗原理主要包括以下几个方面：1. 温热效应：红外光能够渗透皮肤深层组织，使组织局部温度升高，促进血液循环、增加氧供应，加快新陈代谢和废物排出，从而缓解组织炎症、缓解肌肉疼痛等症状。

2. 光生物学效应：红外光能够激活细胞色素和线粒体等生物活性物质，增强细胞内能量代谢，促进细胞分裂、修复和再生。

此外，红外光还能够增强机体的免疫功能，提高机体抵抗力。

3. 生物电效应：红外光可以对神经细胞产生电生物学刺激，调节神经系统功能，缓解类似神经病理性疼痛、神经炎等神经系统相关疾病。

红外偏振光治疗仪适用于多种医疗领域，如康复治疗、疼痛管理、美容护肤等。

在康复治疗中，它可用于加速创伤和损伤的愈合，促进骨骼肌肉的康复训练；在疼痛管理中，它可用于缓解慢性疼痛、关节炎、神经性疼痛等疾病；在美容护肤中，它可用于提高皮肤弹性、改善皮肤色素沉着等。

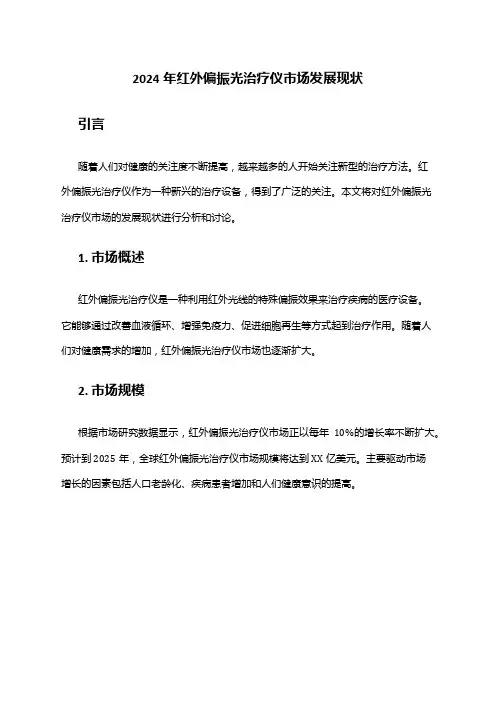

2024年红外偏振光治疗仪市场发展现状引言随着人们对健康的关注度不断提高，越来越多的人开始关注新型的治疗方法。

红外偏振光治疗仪作为一种新兴的治疗设备，得到了广泛的关注。

本文将对红外偏振光治疗仪市场的发展现状进行分析和讨论。

1. 市场概述红外偏振光治疗仪是一种利用红外光线的特殊偏振效果来治疗疾病的医疗设备。

它能够通过改善血液循环、增强免疫力、促进细胞再生等方式起到治疗作用。

随着人们对健康需求的增加，红外偏振光治疗仪市场也逐渐扩大。

2. 市场规模根据市场研究数据显示，红外偏振光治疗仪市场正以每年10%的增长率不断扩大。

预计到2025年，全球红外偏振光治疗仪市场规模将达到XX亿美元。

主要驱动市场增长的因素包括人口老龄化、疾病患者增加和人们健康意识的提高。

3. 市场分析3.1 国内市场在国内市场中，红外偏振光治疗仪市场规模不断扩大。

随着人们对科技医疗设备的接受程度提高，越来越多的医疗机构开始引进红外偏振光治疗仪。

同时，随着中国人口老龄化程度的加剧，红外偏振光治疗仪在老年人群体中的需求也在增加。

3.2 国际市场在国际市场中，红外偏振光治疗仪市场也得到了广泛的应用。

欧美等发达国家对红外偏振光治疗仪的需求量较大，市场规模较为庞大。

此外，亚洲地区的市场也有不少的发展潜力，尤其是在日本和韩国等地，红外偏振光治疗仪市场持续增长。

3.3 市场竞争红外偏振光治疗仪市场竞争激烈，主要的竞争者包括国内外的医疗设备制造商和经销商。

这些公司通过技术创新、产品品质和价格等方面竞争来争夺市场份额。

同时，市场上还存在一些小型企业和创业公司，它们通过专注于细分市场或具有独特的产品特点来获得竞争优势。

4. 市场前景总体而言，红外偏振光治疗仪市场有着广阔的前景。

随着人们对健康需求的增加，红外偏振光治疗仪市场将继续保持快速增长的态势。

同时，随着科技的发展和人们对治疗效果的不断追求，红外偏振光治疗仪的技术和治疗效果也将不断改进和创新，为市场带来更多的机会和发展空间。

红外偏振光治疗仪适用范围：用于颈椎病、腰椎间盘突出、骨关节炎及神经性疼痛的辅助治疗。

1.1 型号/规格：JLP-600A、JLP-600B、JLP-600A pro、 JLP-600B pro；1.2划分说明：1.3型号、规格区别:详见表1；表1 红外偏振光治疗仪型号、规格尺寸主机(主要包括电源、液晶显示板、单片机控制板）、支臂及治疗头组成。

2.1 正常工作条件a) 环境温度范围：+5℃～+40℃。

b) 相对湿度范围：≤80%。

c) 大气压力范围：860hPa～1060hPa。

d) 电源条件：AC220V，50Hz。

2.2 性能要求2.2.1偏振光部分：2.2.1.1偏振光的偏振度：92%，允差±5%。

2.2.1.2有效光谱波长范围：0.6µm～1.6µm。

2.2.1.3最大光功率：a）I型、In型治疗头：1300mW，允差±15%。

b）II型、IIn型治疗头：1100mW，允差±15%。

2.2.1.4治疗时间：在0min～60min间可调，允差±3%；调节步距为30s 2.2.1.5治疗头工作表面温度：不超过41℃，有温度控制装置。

2.2.2红外光部分：2.2.2.1有效光谱波长范围：0.6µm～3.4µm。

2.2.2.2最大光功率：a）III型、IIIn型治疗头：4000mW，允差±15%。

b）IV型、IVn型治疗头：30W，允差±15%。

2.2.2.3治疗时间：在0min～60min间可调，允差±3%；调节步距为30s。

2.2.2.4治疗头外壳温度：不超过60℃，有温度控制装置。

2.2.3设备连续工作时间：不小于8小时。

2.3 功能2.3.1治疗模式功能：a）连续模式：在设定的治疗时间内连续输出。

b）通断模式：在设定的治疗时间内间断输出；通、断时间可在1～9s间分别设定。

c）振荡模式：在设定的治疗时间内，光功率可在设定的低端功率到设定的高端功率间变化输出。

红外偏振光治疗仪红外偏振光治疗仪简介红外偏振光治疗仪又名点式直线偏振光近红外线治疗仪（其商品名为超激光疼痛治疗仪）。

是将国际最新光电技术与西医解剖学、神经学以及中医经络学针灸原理结合在一起，研制出的一种以治疗疼痛和骨伤为主的高科技绿色治疗新产品。

近红外光谱和偏振度是红外偏振光治疗仪的两个根本的特性指标。

作用及机理1.偏振光以其自身的光学特性产生强烈的光针刺痛和温灸效应，对人体的神经系统、循环系统、心脑血管、消化系统、内分泌系统和免疫系统进行调整，从而改变机体的病理生理过程，使之恢复生理平衡和维持内环境稳定，达到治病目的。

2.这种“光针”通过照射神经根、神经干、神经节、痛点和穴位，可以产生以下作用：⑴抑制神经兴奋，松弛肌肉，使疼痛部位充分进行有氧代谢，阻断疼痛的恶性循环，达到解除肌肉痉挛、缓解疼痛的目的；⑵促进加速组织活动物质的生成和疼痛物质的代谢，尽快消除炎症和水肿；⑶扩张血管，增加血流量，改善局部微循环，加强组织营养，促进创伤愈合；⑷调节植物神经系统，促进淋巴系统循环，稳定机体的内循环，增加机体免疫力；⑸星状神经节的照射可“代替”星状神经节阻滞，避免副作用的发生。

适应症骨科：各种慢性肌肉痛、关节痛、神经痛、肌筋膜炎、腱鞘炎；颈肩臂综合症、肩关节周围炎、变形性关节炎、腰痛症、腰椎间盘突出症、风湿性关节炎、跟腱周围炎、肱骨外上髁炎、颈椎病、腰背肌痛及跟痛症等。

疼痛科：三叉神经痛、雷诺病、非典型面部痛、不定陈述综合症、中、晚期癌症性疼痛、面神经麻痹、面肌抽搐、坐骨神经痛及肋间神经痛等。

康复科：脑卒中后遗症、各种外伤后遗症等；神经内科：头痛、偏头痛、神经性头痛、枕神经痛、三叉神经痛、植物神经功能紊乱、脑供血不足等。

口腔科：颞下颌关节紊乱症及下颌关节炎；皮肤科：带状疱疹、痛性带状疱疹、神经性皮炎、慢性皮炎、过敏性皮炎、湿疹、脱红外线治疗仪操作规程一. 评估和观察要点 1. 评估患者病情，意识状态，合作程度及腹部伤口，会阴伤口皮肤情况。

红外偏振光治疗仪参数1、双路独立输出，双显示窗口。

可以同时治疗俩位病人。

2、偏振光导光系统材料采用高精度的石英光棒导光特制组合进口光源，有效使用寿命5000个小时；3、集射式偏振光照射头输出光谱范围应为0.7μm〜L6μm；4.散射式偏振光照射头输出光谱范围应为0.7μm〜2.5μm；5.红外钿灯输出光谱范围应为0.4μI n〜4.Oum；为宽谱红外。

（已注册证上的技术要求为证）6、连续输出功率：集射式照射头连续输出最大光功率应为1500X （1±15%）mw;散射式偏振光照射头输出光功率为3-25w,红外钿灯照射头输出光功率范围为3w〜30w;（已注册证技术要求为证）7、输出模式续/间歇；多种间歇模式（29种）可供选择；8、输出控制：间歇输出功率控制分十档可：连调，步距为10%；9、治疗时间：治疗仪最大连续工作时间为30min,应能在lmin-30min范围内、步距为Irnin分档设置治疗时间，30ιIlin档时误差±10s；10、偏振光光源为24V50W的进口专业医用光源；11、仪器有计次功能，支持远程服务。

12、电源：交流220V±10虬50HZ±2%;北京庄志偏振光心电图仪性能和特点简介（十二道自动分析心电图机）•synEci18技术•7英寸高分辨率可翻转彩色液晶显示屏•同屏显示5秒12导心电波形•内置高精度热阵列打印支持12道打印•特有长达3分钟的同屏12道心电波形冻结功能•特有解析结果屏幕显示功能•特有使用指导帮助功能•特有便携把手设计•大于400份心电文件的内部存储并支持存储卡扩展•内置强大的ECAPS12C同步12导心电分析程序•支持有线、无线网络连接功能，电子血压计参数：•臂筒式设计,搭载正确测量姿势提示，简便确保正确测量•本体重量：16OOg（不包括电池）、外形尺寸：宽179mmX高21ImmX厚245mm臂带适用范围：170-32Omm（上臂中央部）•辽食药监械（准）字2012第号•核心生物传感技术，确保确切测量精准度达到AAMl标准•正确测量姿势提示功能：可动式臂筒，纠正测量姿势，方便测量、误动作提示、提示测量姿势错误•血压水平显示、刻度形式显示血压测量值所处的血压水平、清晨血压提示•清晨血压平均值高于高压平均标准值时提醒•客人模式：可进入客人模式，不自动存储测量值•平均值：清晨、晚间的血压周平均值显示•分组记忆：可分别记录2组测量值，便于2人血压管理•记忆：可记录90次*2人测量数据•稳压电源：可使用AC稳压电源•时钟：日期及时间显示。

2024年红外偏振光治疗仪市场前景分析引言红外偏振光治疗仪作为一种新兴的医疗设备，具有独特的治疗效果和广阔的市场前景。

本文主要对红外偏振光治疗仪市场前景进行分析，旨在为相关投资者和决策者提供参考。

市场概述红外偏振光治疗仪是一种利用红外光和偏振光的特殊性质对人体进行治疗的设备。

通过调节红外光的波长和偏振状态，红外偏振光治疗仪可以非常有效地改善很多身体问题，包括疼痛缓解、肌肉恢复和炎症治疗等。

市场增长因素1. 人口老龄化趋势随着全球人口老龄化趋势的不断加剧，慢性疼痛和其他运动系统疾病的患病率也不断增加。

红外偏振光治疗仪作为一种无创、无副作用的治疗方式，可以满足老年人的需求，因此有望获得更广泛的市场认可。

2. 健康意识的提高随着人们健康意识的不断提高，越来越多的人开始注重健康管理和预防性保健。

红外偏振光治疗仪作为一种保健设备，可以有效改善身体状况、缓解疲劳和促进康复，因此在健康意识提高的背景下，市场需求将会增加。

市场挑战因素1. 竞争压力增大随着红外偏振光治疗仪市场的快速发展，竞争压力也随之增大。

越来越多的公司进入市场，产品同质化程度较高，导致价格战和市场份额争夺激烈。

因此，在市场竞争激烈的情况下，企业应通过技术创新和品牌建设来提升竞争力。

2. 法规与政策限制红外偏振光治疗仪作为一种医疗设备，受到法规和政策的限制。

不同国家和地区对医疗设备的标准和批准程序有所不同，对产品的市场准入提出一定要求。

因此，企业需要了解不同市场的法规要求，并严格遵守，以确保产品合规上市。

市场发展趋势1. 技术创新随着科学技术的发展，红外偏振光治疗仪的技术也在不断创新。

目前，一些企业已经研发出更加高效和精确的红外偏振光治疗仪，并不断推出新产品。

技术创新将进一步促进红外偏振光治疗仪市场的发展。

2. 区域市场的拓展目前，红外偏振光治疗仪市场主要集中在发达国家和地区。

然而，随着新兴市场经济的快速发展，人们对医疗保健的需求也在不断增加。

(19)中华人民共和国国家知识产权局
(12)外观设计专利
(10)授权公告号 (45)授权公告日 (21)申请号 201830076416.0
(22)申请日 2018.02.28
(73)专利权人 珠海荣寿宝医疗科技有限公司
地址 519000 广东省珠海市香洲区福田路
18号1栋楼三层309、310、311室
(72)设计人 唐孟春　
(74)专利代理机构 广州嘉权专利商标事务所有
限公司 44205
代理人 俞梁清
(51)LOC(11)Cl.
24-01
(54)使用外观设计的产品名称
红外偏振光治疗仪（RS-9000）
立体图
图片或照片 6 幅 简要说明 1 页CN 304812809 S 2018.09.11
C N 304812809
S
主视图后视图左视图
右视图
俯视图
立体图
外观设计图片或照片1/1页
CN 304812809 S
1．本外观设计产品的名称：红外偏振光治疗仪（RS-9000）。

2．本外观设计产品的用途：本外观设计产品用于医疗器械；
3．本外观设计产品的设计要点：产品外观形状；
4．最能表明本外观设计设计要点的图片或照片：立体图；
5．省略视图：省略仰视图，因无设计要点，故省略仰视图。

简　要　说　明1/1页CN 304812809 S。
