BPM-III-1型红外偏振光治疗仪
操作流程：
1、开机接通电源，按下“主机”后的电源开关。
电源指示灯亮，面板显示默认值，且有声响
提示。
2、设置红外光部分功率设置：在3W~25W之间设定，可根据不同病症来选择；时间设置：
在0~20min内设置治疗时间；偏振光部分功率设置：分为60%、70%、80%、90%、100%五档可选。
模式设置：间隙模式三种、连续模式一种。
时间设置：0~30min内设置，随着功率档位增加，最大可调时间依次递减。
3、设置完成后，将灯头对准病患部位（注意照射距离的控制，以患者感觉温热舒适为宜），按
启动/停止键；按除启动/停止键之外的任意键可切换有声或无声提示。
4、关机将治疗头手柄开关关闭，按启动/停止键，停止光输出；关闭“主机”电源开关，拔下
电源插头
参加人员：。
红外偏振光治疗仪适用范围：该产品对急性扭伤、慢性软组织损伤引起的疼痛具有一定的治疗作用。
2.1工作条件2.1.1环境温度为5℃～40℃；2.1.2相对湿度≤80%；2.1.3大气压力：860～1060hPa；2.1.4电源电压：AC220V，频率50Hz。
2.1.5 对于BYL-053、BYL-055、BYL-057型机，正常使用时，将设备倾斜10°时不失衡，当设备倾倒时，设备应自动切断输出，直至设备恢复到正常工作位置。
2.2性能指标2.2.1 偏振光部分(A型、B型、C型、D型、SG型治疗头，采用软性光导纤维束传输)2.2.1.1 有效光谱波长范围：0.6μm～1.6μm。
2.2.1.2 治疗头输出光偏振度≥95%，具备直线偏振光的特性及偏振光过滤器。
2.2.1.3 连续输出偏振光不稳定度：10min内的不稳定度为≤±10%。
2.2.1.4 输出最大光功率：A型治疗头为800×（1±10%）mＷ；B型治疗头为2200×（1±10%）mＷ；SG型治疗头为1800×（1±10%）mＷ；C型治疗头为4600×（1±10%）mＷ。
D型治疗头为4500×（1±10%）mＷ。
2.2.1.5输出控制：输出功率分10档可调，显示为10%、20%、30%、40%、50%、60%、70%、80%、90%、100%。
2.2.1.6输出方式：可采用M（手动连续、手动间歇）方式、P（间歇照射模式功率自动变换）方式、T（间歇照射模式照射时间自动变换）方式、S（安全）方式。
M（手动连续）方式: 照射时间设为1s～9s任意一档,间断时间设为0s;M（手动间歇）方式: a)照射时间设定范围: 1s～9s连续可调,步长为1s；b)间断时间设定范围: 1s～9s连续可调,步长为1s；P（间歇照射模式功率自动变换）方式：程序自动调节光功率的输出范围（50%~10%递减），此方式照射时间及间断时间锁定为照射2秒，间断4秒不变；T（间歇照射模式照射时间自动变换）方式：程序自动调节照射时间和间断时间范围（照射时间3~1秒递减，间断时间4~5秒范围内调整），此方式输出功率锁定为50%；S（安全）方式：该方式锁定了安全的输出功率（40%）及照射（1秒）间断（4秒）时间。
红外偏振光治疗仪适用范围：偏振光部分：适用于缓解炎性疼痛和神经性疼痛。
红外光部分：适用于各种伤口的愈合；肌纤维软组织炎；跌打损伤；盆腔炎；带状疱疹；口腔溃疡病种。
1. 产品型号/规格及其划分说明1.1型号/规格：BPM—Ⅲ—2B型1.2划分说明1.3结构组成箱式主机、红外偏振光治疗头、袖珍红外光治疗头、关节臂、数码管显示。
2. 性能指标2.1 工作条件2.1.1环境温度为：+5℃～+40℃；2.1.2相对湿度为：不大于80% ；2.1.3大气压力为：860hPa～1060hPa；2.1.4供电电源：交流220Ｖ，频率：50Hz。
2.2 外观2.2.1 按键、开关应工作可靠, 外部标记清晰。
2.2.2外观应清洁，表面涂覆层色泽均匀，无锈蚀和剥落及明显划痕。
2.2.3 各控制器件、连接器件安装牢固无松动，操作正确可靠。
2.2.4 支撑治疗头的机械臂应能在不大于180°的范围内调节高低和方位，并能固定在需要的位置上。
2.3偏振光部分2.3.1有效光谱波长范围：0.7μm ～1.3μm；2 3.2 连续输出最大光功率：600×（1±20%）mW；2.3.3连续输出不稳定度：10min内光功率输出不稳定度为±10%；2.3.4 间歇输出功率控制：分为5档，数码管显示数字1、2、3、4、5。
2.3.5 输出方式四种模式输出模式1：输出2s，停4s；模式2：输出2s，停3s；模式3：输出3s，停3s；模式4：输出CC（连续）。
2.3.6 治疗时间：连续输出能在0～30min范围按1min每档设置治疗时间，30min 档时的误差不超过60s，治疗结束时有声响提示；2.3.7偏振光治疗头外壳温度不超过50℃，必须有过热保护装置。
2.3.8偏振光治疗头应有偏振光输出。
2.3.9照射温度：输出方式为连续输出时，照射距离（0.5～1）cm，体表照射温度不超过42℃。
2.3.10连续工作时间：不小于4小时。
红外偏振光治疗仪原理红外偏振光治疗仪原理是利用红外偏振光的特性对人体进行治疗的一种医疗设备。
红外偏振光是一种特定波长的光线，其波长范围一般在0.75-1000微米之间，具有渗透力强、穿透深度大的特点。
经过科学研究证实，红外偏振光对人体组织和细胞有一定的生物效应，可刺激细胞功能的活化，促进人体机能的恢复和改善。
红外偏振光治疗仪的工作原理主要包括偏振光的产生、调节和传输。
首先是偏振光的产生。
红外偏振光治疗仪通过特殊的光源，如激光器或发光二极管等，产生具有特定波长和特定偏振方向的红外光。
在偏振器的作用下，只有特定方向的光线通过，其他方向的光线则被滤除，生成偏振光。
然后是偏振光的调节。
红外偏振光治疗仪中通常包含一个偏振片，通过旋转和转动调节偏振方向和偏振角度，使得治疗仪产生的偏振光能够适应不同治疗区域的需要。
调节好的偏振光可以提高治疗效果，提供更精准的疗效。
最后是偏振光的传输。
红外偏振光治疗仪通常会采用光纤传输偏振光。
光纤具有高透明度和柔韧性的特点，能够将偏振光精确传输到需治疗的部位。
红外偏振光通过光纤传输到人体组织中，能够达到更深层的治疗效果。
红外偏振光的治疗原理主要包括以下几个方面：1. 温热效应：红外光能够渗透皮肤深层组织，使组织局部温度升高，促进血液循环、增加氧供应，加快新陈代谢和废物排出，从而缓解组织炎症、缓解肌肉疼痛等症状。
2. 光生物学效应：红外光能够激活细胞色素和线粒体等生物活性物质，增强细胞内能量代谢，促进细胞分裂、修复和再生。
此外，红外光还能够增强机体的免疫功能，提高机体抵抗力。
3. 生物电效应：红外光可以对神经细胞产生电生物学刺激，调节神经系统功能，缓解类似神经病理性疼痛、神经炎等神经系统相关疾病。
红外偏振光治疗仪适用于多种医疗领域，如康复治疗、疼痛管理、美容护肤等。
在康复治疗中，它可用于加速创伤和损伤的愈合，促进骨骼肌肉的康复训练；在疼痛管理中，它可用于缓解慢性疼痛、关节炎、神经性疼痛等疾病；在美容护肤中，它可用于提高皮肤弹性、改善皮肤色素沉着等。

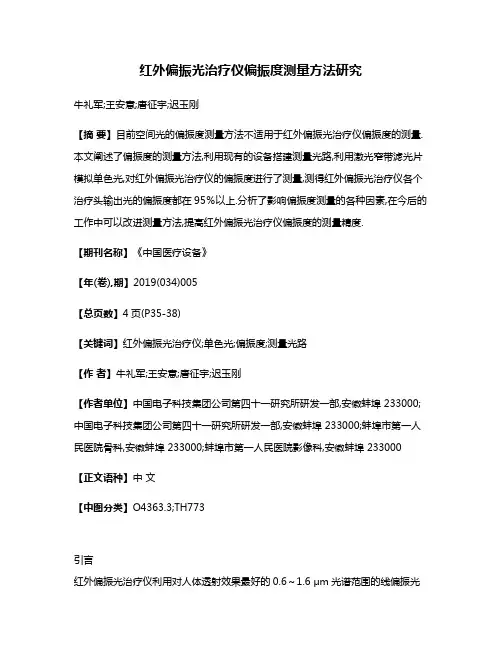

红外偏振光治疗仪偏振度测量方法研究牛礼军;王安意;唐征宇;迟玉刚【摘要】目前空间光的偏振度测量方法不适用于红外偏振光治疗仪偏振度的测量.本文阐述了偏振度的测量方法,利用现有的设备搭建测量光路,利用激光窄带滤光片模拟单色光,对红外偏振光治疗仪的偏振度进行了测量,测得红外偏振光治疗仪各个治疗头输出光的偏振度都在95％以上.分析了影响偏振度测量的各种因素,在今后的工作中可以改进测量方法,提高红外偏振光治疗仪偏振度的测量精度.【期刊名称】《中国医疗设备》【年(卷),期】2019(034)005【总页数】4页(P35-38)【关键词】红外偏振光治疗仪;单色光;偏振度;测量光路【作者】牛礼军;王安意;唐征宇;迟玉刚【作者单位】中国电子科技集团公司第四十一研究所研发一部,安徽蚌埠 233000;中国电子科技集团公司第四十一研究所研发一部,安徽蚌埠 233000;蚌埠市第一人民医院骨科,安徽蚌埠 233000;蚌埠市第一人民医院影像科,安徽蚌埠 233000【正文语种】中文【中图分类】O4363.3;TH773引言红外偏振光治疗仪利用对人体透射效果最好的0.6～1.6 μm光谱范围的线偏振光照射人体。
线偏振光输出功率达到2200 mW，对人体组织的有效作用深度超过5 cm，可以进行神经节、神经干和神经根的照射，从而赋予光疗以全新的治疗概念——神经照射法。
红外偏振光治疗仪作用于人体相应的疼痛部位，有抑制神经兴奋、松弛肌肉、促进活性物质产生、加速致痛物质的代谢与清理和调节内环境稳定等作用[1]。
红外偏振光治疗仪主要依靠光的偏振特性对人体产生影响，从而可以治疗不同类型的疼痛[2-6]。
目前，红外偏振光治疗仪已经广泛应用于神经内科、疼痛科、康复理疗科、外科、骨伤科、皮肤科等科室。
红外偏振光治疗仪有B、C、D和SG四种类型的治疗头，分别用于治疗不同的症状，要求四种治疗头输出光的偏振度都大于等于95%。
偏振度是衡量红外偏振光治疗仪治疗性能的重要指标。
