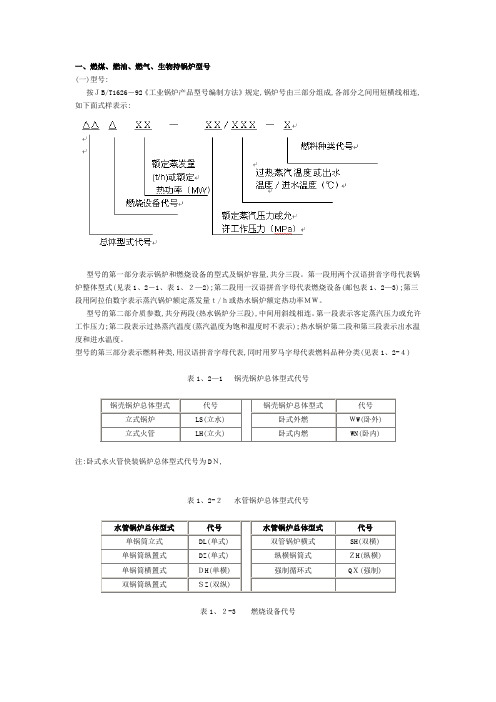

锅炉型号一、燃煤、燃油、燃气、生物持锅炉型号（一）型号：按JB/T1626-92《工业锅炉产品型号编制方法》规定，锅炉号由三部分组成，各部分之间用短横线相连，如下面式样表示：型号的第一部分表示锅炉和燃烧设备的型式及锅炉容量，共分三段。
第一段用两个汉语拼音字母代表锅炉整体型式（见表1.2-1、表１.2-2）；第二段用一汉语拼音字母代表燃烧设备（邮包表１.2-3）；第三段用阿拉伯数字表示蒸汽锅炉额定蒸发量t/h或热水锅炉额定热功率ＭＷ。
型号的第二部介质参数，共分两段（热水锅炉分三段），中间用斜线相连。
第一段表示客定蒸汽压力或允许工作压力；第二段表示过热蒸汽温度（蒸汽温度为饱和温度时不表示）；热水锅炉第二段和第三段表示出水温度和进水温度。
型号的第三部分表示燃料种类，用汉语拼音字母代表，同时用罗马字母代表燃料品种分类（见表1.2-4）表1.2-1 锅壳锅炉总体型式代号注：卧式水火管快装锅炉总体型式代号为DN,表1.2-2 水管锅炉总体型式代号表1.2-3 燃烧设备代号注：煤粉炉和燃油燃气锅炉属室燃炉，烯烧设备代号为S。
表1.2-4 燃料品种代号注：①小型燃油燃气锅炉一般适用多种燃料，故燃料代号通常均写成Ｙ或Ｑ②在锅炉型号表示方法中，对常压热水锅炉，只须在型式代号之前加上常压代号Ｃ，并取消允许工作压力，其他表示方法不变。
（二）型号举例（见表1.2-5）表1.2-5 型号举例对于国外进口的锅炉，各国型号不一样，没有统一规定，可根据其产品样本、图纸资料、产品质量证明书等识别。
二、电站锅炉型号②电站锅炉型号表示汉及其说明电站锅炉型号由三部分组成，各部之间用短横线相连。
详见下面电站锅炉型号表示法及其说明：第一部分 第二部分 第三部分第一部分：制造工厂代号，用两个汉语拼音表示。
如上海锅炉厂为SG 。
第二部分：锅炉基本参数，前面数字表示蒸发量（t/h ），后面数字表示出口蒸汽压力（工作压力）。
第三部分：锅炉设计顺序号，如：DG-120/39-1，表示东方锅炉厂制造，蒸发量为120t/h ，过热蒸汽压力为3.82Mpa （39kgf/cm2）的锅炉，第一次设计。
锅炉型号和参数的具体含义
在日常监察工作中，经常会碰到锅炉的检查，也曾经被各种各样的型号弄得头晕脑涨的，为此特地在网上搜集了些锅炉的资料，供大家分享：
目前市面上的工业锅炉分为三大类；蒸汽锅炉、热水锅炉、有机热载体炉。
一、蒸汽锅炉型号由三部分组成，各部分之间由短横线相连
注释：1—锅炉型式 2—燃烧方式 3—额定蒸发量（t/h）
4—额定蒸汽压力 5—过热蒸汽温度 6—燃料种类
二、热水锅炉型号由三部分组成，各部分之间由短横线相连
注释：1—锅炉型式 2—燃烧方式 3—额定热功率（MW）
4—允许工作压力（MPa） 5—出/进水水温 6—燃料种类
其中锅炉形式的代号
其中燃烧方式的代号
其中燃烧种类的代号（一）
其中燃烧种类代号（二）
三、有机热载体炉分为液相炉和气相炉，型号由二部分组成，各部分之间由短横线相连
注释：1—炉型号代号 2—燃烧设备代号 3—炉体安置型式代号
4—额定热功率（KW） 5—燃料代号
其中炉型号代号
其中燃烧设备代号
其中炉体安置型式代号。
锅炉型号代号的意义解释工业锅炉分为四大类；蒸汽锅炉、热水锅炉、汽水两用型、有机热载体导热油炉。
蒸汽锅炉按燃烧介质的不同分为燃煤蒸汽锅炉，燃油蒸汽锅炉，电加热蒸汽锅炉及其它；热水锅炉按燃烧介质分为燃煤热水锅炉，燃油热水锅炉，电热水锅炉及其它。

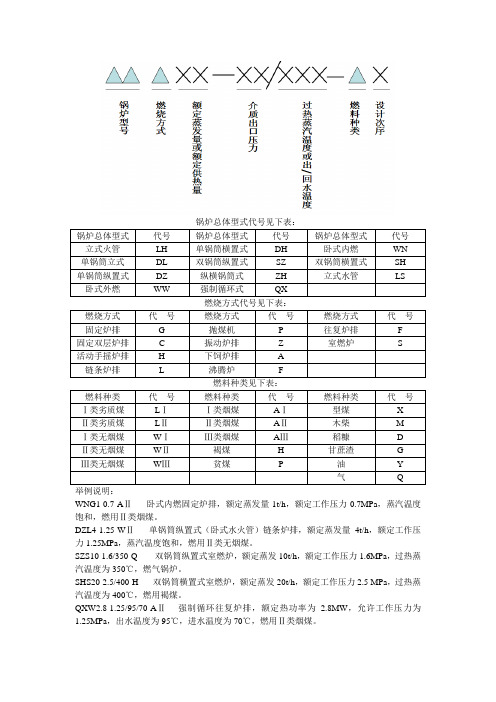

一、蒸汽锅炉型号解释：三部分组成，之间由横线相连注释：1—锅炉型式；2—燃烧方式；3—额定蒸发量（t/h）；4—额定蒸汽压力；5—过热蒸汽温度；6—燃料种类举例。
DZL4-1.25-193-AII代表卧式快装燃煤蒸汽锅炉，DZ代表锅炉型式-单筒纵置式，L代表机械链条炉排，其额定蒸发量4t/h,额定工作压力1.25Mpa,饱和蒸汽温度193℃，A||代表二类烟煤为燃烧介质。
二、热水锅炉型号解释：三部分组成，之间由短横线相连注释：1—锅炉型式；2—燃烧方式；3—额定热功率（MW）；4—允许工作压力；5—出/进水水温；6—燃料种类。
举例CLSG0.7-95/70-AII代表立式常压燃煤热水锅炉，C代表常压，LS代表锅炉型式-立式水管型，G代表固定炉排，其额定功率是0.7Mw,出进水温度分别是95-70℃，AII代表燃烧介质是||类烟煤。
三、有机热载体炉型号解释：三部分组成，之间由短横线相连注释：1—炉型号代号；2—燃烧设备代号；3—炉体安置型式代号；4—额定热功率（KW）；5—燃料代号。
举例YGL-1400代表立式有机热载体导热油炉其功率是1400Kw/h(相当于120x104Kcal/h,也叫120万大卡每小时)。
[炉型号代号分为液相炉（Y）、气相炉（Q）。
燃烧设备代号分为油燃烧器（Y）、气燃烧器（Q）、链条L及其它G。
四、锅炉型式代号五、锅炉燃烧方式代号六、锅炉燃烧种类代号燃烧种类代号（一）燃烧种类代号（二）比如：LSG0.5-0.4-170-AII含义是立式水管燃煤蒸汽锅炉，炉排固定，每小时蒸发量0.5T，额定蒸汽压力0.4Mpa,额定蒸汽温度170℃，燃烧介质二类烟煤。
一、燃煤、燃油、燃气、生物持锅炉型号(一)型号:按ＪB/T1626－92《工业锅炉产品型号编制方法》规定,锅炉号由三部分组成,各部分之间用短横线相连, :如下面式样表示型号的第一部分表示锅炉和燃烧设备的型式及锅炉容量,共分三段。
第一段用两个汉语拼音字母代表锅炉整体型式(见表1、2－1、表1、２—2);第二段用一汉语拼音字母代表燃烧设备(邮包表1、2—3);第三段用阿拉伯数字表示蒸汽锅炉额定蒸发量ｔ/ｈ或热水锅炉额定热功率ＭＷ。
型号的第二部介质参数,共分两段(热水锅炉分三段),中间用斜线相连。
第一段表示客定蒸汽压力或允许工作压力;第二段表示过热蒸汽温度(蒸汽温度为饱和温度时不表示);热水锅炉第二段和第三段表示出水温度和进水温度。
型号的第三部分表示燃料种类,用汉语拼音字母代表,同时用罗马字母代表燃料品种分类(见表1、2-４)表1、2—1 锅壳锅炉总体型式代号锅壳锅炉总体型式代号锅壳锅炉总体型式代号立式锅炉LS(立水) 卧式外燃ＷW(卧外)立式火管LH(立火) 卧式内燃WN(卧内)注:卧式水火管快装锅炉总体型式代号为DＮ,表1、2-２水管锅炉总体型式代号水管锅炉总体型式代号水管锅炉总体型式代号单锅筒立式DL(单式) 双管锅炉横式SH(双横)单锅筒纵置式DZ(单式) 纵横锅筒式ＺH(纵横)单锅筒横置式ＤH(单横) 强制循环式QＸ(强制)双锅筒纵置式ＳZ(双纵)表1、２-3 燃烧设备代号注:煤粉炉和燃油燃气锅炉属室燃炉,烯烧设备代号为S。
表１。
2－4 燃料品种代号注:①小型燃油燃气锅炉一般适用多种燃料,故燃料代号通常均写成Ｙ或Ｑ②在锅炉型号表示方法中,对常压热水锅炉,只须在型式代号之前加上常压代号Ｃ,并取消允许工作压力,其他表示方法不变。
(二)型号举例(见表1。
2—5)表１。
2-5 型号举例关于国外进口的锅炉,各国型号不一样,没有统一规定,可依照其产品样本、图纸资料、产品质量证明书等识别。
锅炉产品系列JB/T 16１7-19９9 (代替ＪB1617－75)１。
一、燃煤、燃油、燃气、生物持锅炉型号（一）型号:按JB/T1626—92《工业锅炉产品型号编制方法》规定，锅炉号由三部分组成，各部分之间用短横线相连，如下面式样表示：型号的第一部分表示锅炉和燃烧设备的型式及锅炉容量，共分三段。
第一段用两个汉语拼音字母代表锅炉整体型式（见表1.2-1、表１。
2-2）；第二段用一汉语拼音字母代表燃烧设备(邮包表１.2—3);第三段用阿拉伯数字表示蒸汽锅炉额定蒸发量t/h或热水锅炉额定热功率ＭＷ.型号的第二部介质参数，共分两段（热水锅炉分三段)，中间用斜线相连。
第一段表示客定蒸汽压力或允许工作压力；第二段表示过热蒸汽温度（蒸汽温度为饱和温度时不表示）；热水锅炉第二段和第三段表示出水温度和进水温度。
型号的第三部分表示燃料种类，用汉语拼音字母代表,同时用罗马字母代表燃料品种分类(见表1.2-4）表1.2-1 锅壳锅炉总体型式代号锅壳锅炉总体型式代号锅壳锅炉总体型式代号立式锅炉LS（立水）卧式外燃WW(卧外）立式火管LH（立火）卧式内燃WN（卧内）注：卧式水火管快装锅炉总体型式代号为DN,表1.2-2 水管锅炉总体型式代号水管锅炉总体型式代号水管锅炉总体型式代号单锅筒立式DL(单式) 双管锅炉横式SH(双横）单锅筒纵置式DZ(单式) 纵横锅筒式ZH（纵横）单锅筒横置式DH（单横）强制循环式QX（强制)双锅筒纵置式SZ（双纵）表1.2—3 燃烧设备代号注:煤粉炉和燃油燃气锅炉属室燃炉，烯烧设备代号为S。
表1。
2—4 燃料品种代号注:①小型燃油燃气锅炉一般适用多种燃料,故燃料代号通常均写成Ｙ或Ｑ②在锅炉型号表示方法中,对常压热水锅炉,只须在型式代号之前加上常压代号Ｃ，并取消允许工作压力，其他表示方法不变。
(二）型号举例（见表1。
2-5）表1。
2-5 型号举例对于国外进口的锅炉，各国型号不一样，没有统一规定，可根据其产品样本、图纸资料、产品质量证明书等识别.锅炉产品系列—0.04 -AⅡ-0.4-WIIY1—0。
锅炉型号一、燃煤、燃油、燃气、生物持锅炉型号（一）型号：按JB/T1626-92《工业锅炉产品型号编制方法》规定，锅炉号由三部分组成，各部分之间用短横线相连，如下面式样表示：型号的第一部分表示锅炉和燃烧设备的型式及锅炉容量，共分三段。
第一段用两个汉语拼音字母代表锅炉整体型式（见表1.2-1、表１.2-2）；第二段用一汉语拼音字母代表燃烧设备（邮包表１.2-3）；第三段用阿拉伯数字表示蒸汽锅炉额定蒸发量t/h或热水锅炉额定热功率ＭＷ。
型号的第二部介质参数，共分两段（热水锅炉分三段），中间用斜线相连。
第一段表示客定蒸汽压力或允许工作压力；第二段表示过热蒸汽温度（蒸汽温度为饱和温度时不表示）；热水锅炉第二段和第三段表示出水温度和进水温度。
型号的第三部分表示燃料种类，用汉语拼音字母代表，同时用罗马字母代表燃料品种分类（见表1.2-4）表1.2-1 锅壳锅炉总体型式代号注：卧式水火管快装锅炉总体型式代号为DN,表1.2-3 燃烧设备代号注：煤粉炉和燃油燃气锅炉属室燃炉，烯烧设备代号为S。
表1.2-4 燃料品种代号注：①小型燃油燃气锅炉一般适用多种燃料，故燃料代号通常均写成Ｙ或Ｑ②在锅炉型号表示方法中，对常压热水锅炉，只须在型式代号之前加上常压代号Ｃ，并取消允许工作压力，其他表示方法不变。
（二）型号举例（见表1.2-5）表1.2-5 型号举例量证明书等识别。
二、电站锅炉型号②电站锅炉型号表示汉及其说明电站锅炉型号由三部分组成，各部之间用短横线相连。
详见下面电站锅炉型号表示法及其说明：第三部分第二部分：锅炉基本参数，前面数字表示蒸发量（t/h），后面数字表示出口蒸汽压力（工作压力）。
第三部分：锅炉设计顺序号，如：DG-120/39-1，表示东方锅炉厂制造，蒸发量为120t/h，过热蒸汽压力为3.82Mpa（39kgf/cm2）的锅炉，第一次设计。
三、锅炉的类别、参数及型号（一）锅炉及其分类锅炉也称蒸汽发生器，是利用燃料或工业生产中余热的热能，将工质加热到一定温度和压力的换热设备。
锅炉型号和参数的具体含义
在日常监察工作中，经常会碰到锅炉的检查，也曾经被各种各样的型号弄得头晕脑涨的，为此特地在网上搜集了些锅炉的资料，供大家分享：
目前市面上的工业锅炉分为三大类；蒸汽锅炉、热水锅炉、有机热载体炉。
一、蒸汽锅炉型号由三部分组成，各部分之间由短横线相连
注释：1—锅炉型式 2—燃烧方式 3—额定蒸发量（t/h）
4—额定蒸汽压力 5—过热蒸汽温度 6—燃料种类
二、热水锅炉型号由三部分组成，各部分之间由短横线相连
注释：1—锅炉型式 2—燃烧方式 3—额定热功率（MW）
4—允许工作压力（MPa） 5—出/进水水温 6—燃料种类
其中锅炉形式的代号
其中燃烧方式的代号
其中燃烧种类的代号（一）
其中燃烧种类代号（二）
三、有机热载体炉分为液相炉和气相炉，型号由二部分组成，各部分之间由短横线相连
注释：1—炉型号代号 2—燃烧设备代号 3—炉体安置型式代号
4—额定热功率（KW） 5—燃料代号
其中炉型号代号
其中燃烧设备代号
其中炉体安置型式代号。
锅炉型号参数导言：锅炉是一种广泛应用于工业和家庭的热能设备，用于产生蒸汽或热水。
在选择锅炉时，了解和评估锅炉的型号参数是非常关键的。
本文将讨论锅炉型号参数的重要性，并介绍一些常见的锅炉型号参数。
一、锅炉型号参数的重要性锅炉型号参数是指衡量锅炉性能和特征的参数。
了解和评估这些参数对于选择合适的锅炉至关重要。
以下是锅炉型号参数的重要性：1. 锅炉功率：锅炉功率是指锅炉能够产生的热量。
选择适当的锅炉功率可以确保满足工业或家庭的热能需求，同时避免能源浪费。
2. 热效率：热效率是指锅炉将燃料转化为热能的能力。
高热效率的锅炉能够最大程度地利用燃料，降低能源消耗和运行成本。
3. 设计压力：设计压力是指锅炉在正常工作条件下所能承受的最大压力。
正确评估设计压力可以确保锅炉在运行期间安全可靠，预防压力过高导致的事故。
4. 蒸发量：蒸发量是指锅炉每小时产生的蒸汽量或热水量。
了解锅炉的蒸发量可以帮助确定锅炉是否能满足特定工艺或家庭的需求。
5. 燃料种类：燃料种类是指锅炉使用的可燃物质，如煤炭、天然气、石油等。
了解锅炉的燃料种类有助于选择适合的锅炉，并考虑燃料成本和环保性能。
6. 启动时间：启动时间是指锅炉从停机状态到达正常工作状态所需要的时间。
选择具有较短启动时间的锅炉可以提高生产效率和舒适性。
二、常见的锅炉型号参数1. 功率：锅炉功率通常以千瓦（kW）或英热单位（BTU）表示。
功率的大小取决于所需的热负荷和燃料类型。
2. 热效率：热效率以百分比表示，是指锅炉将燃料转化为有效热能的比例。
一般来说，高效锅炉的热效率达到80%以上。
3. 设计压力：设计压力是指锅炉在正常工作条件下所能承受的最大压力。
常见的设计压力包括10兆帕（MPa）、16兆帕（MPa）等。
4. 蒸发量：蒸发量取决于锅炉的设计和尺寸，以及蒸汽或热水的需求。
常见的蒸发量包括4吨/小时、10吨/小时等。
5. 燃料种类：锅炉的燃料种类有多种选择，如煤炭、天然气、石油、生物质等。
