燃煤锅炉型号和参数的代表符号

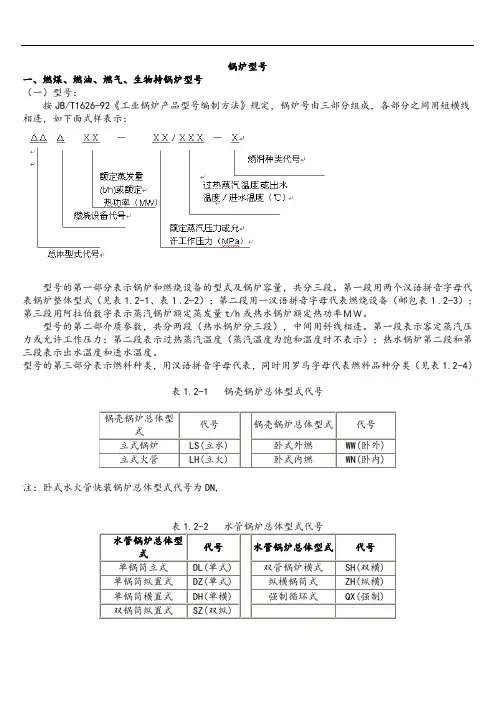

锅炉型号一、燃煤、燃油、燃气、生物持锅炉型号（一）型号：按JB/T1626-92《工业锅炉产品型号编制方法》规定，锅炉号由三部分组成，各部分之间用短横线相连，如下面式样表示：型号的第一部分表示锅炉和燃烧设备的型式及锅炉容量，共分三段。

第一段用两个汉语拼音字母代表锅炉整体型式（见表1.2-1、表１.2-2）；第二段用一汉语拼音字母代表燃烧设备（邮包表１.2-3）；第三段用阿拉伯数字表示蒸汽锅炉额定蒸发量t/h或热水锅炉额定热功率ＭＷ。

型号的第二部介质参数，共分两段（热水锅炉分三段），中间用斜线相连。

第一段表示客定蒸汽压力或允许工作压力；第二段表示过热蒸汽温度（蒸汽温度为饱和温度时不表示）；热水锅炉第二段和第三段表示出水温度和进水温度。

型号的第三部分表示燃料种类，用汉语拼音字母代表，同时用罗马字母代表燃料品种分类（见表1.2-4）表1.2-1 锅壳锅炉总体型式代号锅壳锅炉总体型式代号锅壳锅炉总体型式代号立式锅炉LS(立水) 卧式外燃WW(卧外)立式火管LH(立火) 卧式内燃WN(卧内)注：卧式水火管快装锅炉总体型式代号为DN,水管锅炉总体型式代号水管锅炉总体型式代号单锅筒立式DL(单式) 双管锅炉横式SH(双横)单锅筒纵置式DZ(单式) 纵横锅筒式ZH(纵横)单锅筒横置式DH(单横) 强制循环式QX(强制)双锅筒纵置式SZ(双纵)表1.2-3 燃烧设备代号注：煤粉炉和燃油燃气锅炉属室燃炉，烯烧设备代号为S。

表1.2-4 燃料品种代号注：①小型燃油燃气锅炉一般适用多种燃料，故燃料代号通常均写成Ｙ或Ｑ②在锅炉型号表示方法中，对常压热水锅炉，只须在型式代号之前加上常压代号Ｃ，并取消允许工作压力，其他表示方法不变。

（二）型号举例（见表1.2-5）表1.2-5 型号举例量证明书等识别。

二、电站锅炉型号②电站锅炉型号表示汉及其说明电站锅炉型号由三部分组成，各部之间用短横线相连。

详见下面电站锅炉型号表示法及其说明：第三部分第二部分：锅炉基本参数，前面数字表示蒸发量（t/h），后面数字表示出口蒸汽压力（工作压力）。

锅炉型号一、燃煤、燃油、燃气、生物持锅炉型号（一）型号：按JB/T1626-92《工业锅炉产品型号编制方法》规定，锅炉号由三部分组成，各部分之间用短横线相连，如下面式样表示：型号的第一部分表示锅炉和燃烧设备的型式及锅炉容量，共分三段。

第一段用两个汉语拼音字母代表锅炉整体型式（见表1.2-1、表１.2-2）；第二段用一汉语拼音字母代表燃烧设备（邮包表１.2-3）；第三段用阿拉伯数字表示蒸汽锅炉额定蒸发量t/h或热水锅炉额定热功率ＭＷ。

型号的第二部介质参数，共分两段（热水锅炉分三段），中间用斜线相连。

第一段表示客定蒸汽压力或允许工作压力；第二段表示过热蒸汽温度（蒸汽温度为饱和温度时不表示）；热水锅炉第二段和第三段表示出水温度和进水温度。

型号的第三部分表示燃料种类，用汉语拼音字母代表，同时用罗马字母代表燃料品种分类（见表1.2-4）表1.2-1 锅壳锅炉总体型式代号注：卧式水火管快装锅炉总体型式代号为DN,表1.2-2 水管锅炉总体型式代号表1.2-3 燃烧设备代号注：煤粉炉和燃油燃气锅炉属室燃炉，烯烧设备代号为S。

表1.2-4 燃料品种代号注：①小型燃油燃气锅炉一般适用多种燃料，故燃料代号通常均写成Ｙ或Ｑ②在锅炉型号表示方法中，对常压热水锅炉，只须在型式代号之前加上常压代号Ｃ，并取消允许工作压力，其他表示方法不变。

（二）型号举例（见表1.2-5）表1.2-5 型号举例对于国外进口的锅炉，各国型号不一样，没有统一规定，可根据其产品样本、图纸资料、产品质量证明书等识别。

二、电站锅炉型号②电站锅炉型号表示汉及其说明电站锅炉型号由三部分组成，各部之间用短横线相连。

详见下面电站锅炉型号表示法及其说明：第一部分 第二部分 第三部分第一部分：制造工厂代号，用两个汉语拼音表示。

如上海锅炉厂为SG 。

第二部分：锅炉基本参数，前面数字表示蒸发量（t/h ），后面数字表示出口蒸汽压力（工作压力）。

第三部分：锅炉设计顺序号，如：DG-120/39-1，表示东方锅炉厂制造，蒸发量为120t/h ，过热蒸汽压力为3.82Mpa （39kgf/cm2）的锅炉，第一次设计。

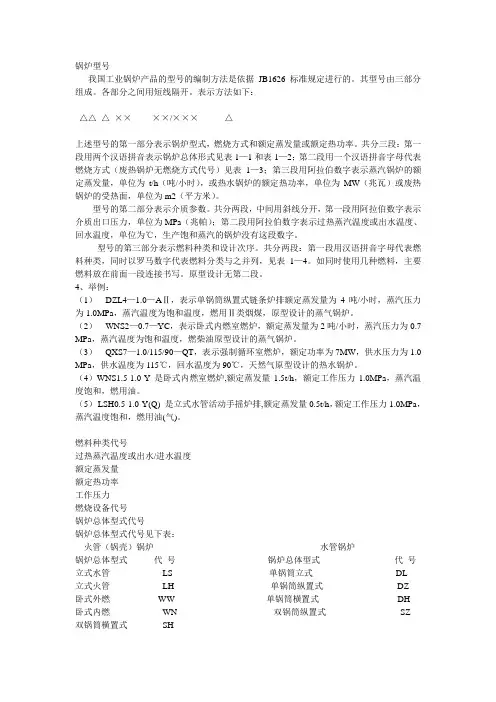

锅炉型号我国工业锅炉产品的型号的编制方法是依据JB1626标准规定进行的。

其型号由三部分组成。

各部分之间用短线隔开。

表示方法如下：△△△××---- ××/×××------ △上述型号的第一部分表示锅炉型式，燃烧方式和额定蒸发量或额定热功率。

共分三段：第一段用两个汉语拼音表示锅炉总体形式见表1—1和表1—2；第二段用一个汉语拼音字母代表燃烧方式（废热锅炉无燃烧方式代号）见表1—3；第三段用阿拉伯数字表示蒸汽锅炉的额定蒸发量，单位为t/h（吨/小时），或热水锅炉的额定热功率，单位为MW（兆瓦）或废热锅炉的受热面，单位为m2（平方米）。

型号的第二部分表示介质参数。

共分两段，中间用斜线分开，第一段用阿拉伯数字表示介质出口压力，单位为MPa（兆帕）；第二段用阿拉伯数字表示过热蒸汽温度或出水温度、回水温度，单位为℃，生产饱和蒸汽的锅炉没有这段数字。

型号的第三部分表示燃料种类和设计次序。

共分两段：第一段用汉语拼音字母代表燃料种类，同时以罗马数字代表燃料分类与之并列，见表1—4。

如同时使用几种燃料，主要燃料放在前面一段连接书写。

原型设计无第二段。

4、举例：（1）DZL4—1.0—AⅡ，表示单锅筒纵置式链条炉排额定蒸发量为4吨/小时，蒸汽压力为1.0MPa，蒸汽温度为饱和温度，燃用Ⅱ类烟煤，原型设计的蒸气锅炉。

（2）WNS2—0.7—YC，表示卧式内燃室燃炉，额定蒸发量为2吨/小时，蒸汽压力为0.7 MPa，蒸汽温度为饱和温度，燃柴油原型设计的蒸气锅炉。

（3）QXS7—1.0/115/90—QT，表示强制循环室燃炉，额定功率为7MW，供水压力为1.0 MPa，供水温度为115℃，回水温度为90℃，天然气原型设计的热水锅炉。

（4）WNS1.5-1.0-Y 是卧式内燃室燃炉,额定蒸发量1.5t/h，额定工作压力1.0MPa，蒸汽温度饱和，燃用油。

一、燃煤、燃油、燃气、生物持锅炉型号（一）型号：按JB/T162692《工业锅炉产品型号编制方法》规定，锅炉号由三部分组成，各部分之间用短横线相连，如下面式样表示：型号的第一部分表示锅炉和燃烧设备的型式及锅炉容量，共分三段。

第一段用两个汉语拼音字母代表锅炉整体型式（见表1.21、表１.22）；第二段用一汉语拼音字母代表燃烧设备（邮包表１.23）；第三段用阿拉伯数字表示蒸汽锅炉额定蒸发量t/h或热水锅炉额定热功率ＭＷ。

型号的第二部介质参数，共分两段（热水锅炉分三段），中间用斜线相连。

第一段表示客定蒸汽压力或允许工作压力；第二段表示过热蒸汽温度（蒸汽温度为饱和温度时不表示）；热水锅炉第二段和第三段表示出水温度和进水温度。

型号的第三部分表示燃料种类，用汉语拼音字母代表，同时用罗马字母代表燃料品种分类（见表1.24）表1.21 锅壳锅炉总体型式代号注：卧式水火管快装锅炉总体型式代号为DN,表1.22 水管锅炉总体型式代号表1.23 燃烧设备代号注：煤粉炉和燃油燃气锅炉属室燃炉，烯烧设备代号为S。

表1.24 燃料品种代号注：①小型燃油燃气锅炉一般适用多种燃料，故燃料代号通常均写成Ｙ或Ｑ②在锅炉型号表示方法中，对常压热水锅炉，只须在型式代号之前加上常压代号Ｃ，并取消允许工作压力，其他表示方法不变。

（二）型号举例（见表1.25）表1.25 型号举例对于国外进口的锅炉，各国型号不一样，没有统一规定，可根据其产品样本、图纸资料、产品质量证明书等识别。

锅炉产品系列Q8CLSG0.2390/20AIILSG0.330.04AII3LSG0.50.1AⅡLWS0.50.8YQQ5/7000.40.4CLSG0.1390/20AIILSG0.070.04AII3LSG0.060.6AIIQC10/75010.8CLSG0.690/20AIILSG0.20.04AIILSG0.50.4AIIQC6/5000.50.5LSG0.260.04AⅡLHG0.50.4WIIY310.8Y10.30.5备注锅炉命名规则 JB/T1626燃烧设备代号燃料种类代号固定炉排GⅠ类烟煤AⅠ固定双层炉排CⅡ类烟煤AⅡ链条炉排L油Y室燃炉S气Q锅炉类别锅炉本体型式代号锅壳锅炉立式水管LS立式火管LH常压立式水管CSL水管锅炉单锅筒立式DZ余热锅炉命名规则 JB/T95601999余热载体类别余热载体量名称代号单位名称单位气体Q(气)千立方米每小时×103m3/h1)液体Y(液)吨每小时t/h固体G(固)吨每小时t/h烟气分类特性代号含尘类C（尘）腐蚀类F（腐）粘结类Z（粘）注: 补燃代号以字母B表示电站锅炉产品型号编制方法JB/T 16171999 (代替 JB161775)1．范围本标准规定了锅炉产品型号的编制方法。

锅炉型编码简写字母大全公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]燃煤、燃油、燃气、生物持锅炉型号豫园锅炉现有:（一）型号：锅炉号由三部分组成，各部分之间用短横线相连，如下面式样表示：型号的第一部分表示锅炉和燃烧设备的型式及锅炉容量，共分三段。

第一段用两个汉语拼音字母代表锅炉整体型式；第二段用一汉语拼音字母代表燃烧设备；第三段用阿拉伯数字表示蒸汽锅炉额定蒸发量t/h或热水锅炉额定热功率ＭＷ。

型号的第二部介质参数，共分两段（热水锅炉分三段），中间用斜线相连。

第一段表示客定蒸汽压力或允许工作压力；第二段表示过热蒸汽温度（蒸汽温度为饱和温度时不表示）；热水锅炉第二段和第三段表示出水温度和进水温度。

型号的第三部分表示燃料种类，用汉语拼音字母代表，同时用罗马字母代表燃料品种分类。

锅壳锅炉总体型式代号锅壳锅炉总体型式代号锅壳锅炉总体型式代号立式锅炉LS(立水)卧式外燃WW(卧外)立式火管LH(立火)卧式内燃WN(卧内)注：卧式水火管快装锅炉总体型式代号为DN。

水管锅炉总体型式代号水管锅炉总体型式代号水管锅炉总体型式代号单锅筒立式DL(单式)双管锅炉横式SH(双横)单锅筒纵置式DZ(单式)纵横锅筒式ZH(纵横)单锅筒横置式DH(单横)强制循环式QX(强制)双锅筒纵置式SZ(双纵)燃烧设备代号燃烧设备代号燃烧设备代号固定炉排G(固)抛煤机P(抛)固定双层炉排C(层)振动炉排Z(振)活动手摇炉排H(活)下饲炉排A(下)链条炉排L(链)沸腾炉F(沸)往复炉排W(往)室燃炉S(室)注：煤粉炉和燃油燃气锅炉属室燃炉，烯烧设备代号为S。

燃料品种代号燃料品种代号燃料品种代号燃料品种代号Ⅰ类劣质煤LⅠⅠ类烟煤AⅠ型?煤XⅡ类劣质煤LⅡⅡ类烟煤AⅡ木?材MⅠ类无烟煤WⅠⅢ类烟煤AⅢ稻?糠DⅡ类无烟煤WⅠ褐?煤H甘蔗渣GⅢ类无烟煤WⅡ贫?煤P柴?油YC重?油YZ焦炉煤气QJ油母页岩YM天燃气QT液化石油气QY其他燃料T注：①小型燃油燃气锅炉一般适用多种燃料，故燃料代号通常均写成Ｙ或Ｑ；②在锅炉型号表示方法中，对常压热水锅炉，只须在型式代号之前加上常压代号Ｃ，并取消允许工作压力，其他表示方法不变。

锅炉型号参数导言：锅炉是一种广泛应用于工业和家庭的热能设备，用于产生蒸汽或热水。

在选择锅炉时，了解和评估锅炉的型号参数是非常关键的。

本文将讨论锅炉型号参数的重要性，并介绍一些常见的锅炉型号参数。

一、锅炉型号参数的重要性锅炉型号参数是指衡量锅炉性能和特征的参数。

了解和评估这些参数对于选择合适的锅炉至关重要。

以下是锅炉型号参数的重要性：1. 锅炉功率：锅炉功率是指锅炉能够产生的热量。

选择适当的锅炉功率可以确保满足工业或家庭的热能需求，同时避免能源浪费。

2. 热效率：热效率是指锅炉将燃料转化为热能的能力。

高热效率的锅炉能够最大程度地利用燃料，降低能源消耗和运行成本。

3. 设计压力：设计压力是指锅炉在正常工作条件下所能承受的最大压力。

正确评估设计压力可以确保锅炉在运行期间安全可靠，预防压力过高导致的事故。

4. 蒸发量：蒸发量是指锅炉每小时产生的蒸汽量或热水量。

了解锅炉的蒸发量可以帮助确定锅炉是否能满足特定工艺或家庭的需求。

5. 燃料种类：燃料种类是指锅炉使用的可燃物质，如煤炭、天然气、石油等。

了解锅炉的燃料种类有助于选择适合的锅炉，并考虑燃料成本和环保性能。

6. 启动时间：启动时间是指锅炉从停机状态到达正常工作状态所需要的时间。

选择具有较短启动时间的锅炉可以提高生产效率和舒适性。

二、常见的锅炉型号参数1. 功率：锅炉功率通常以千瓦（kW）或英热单位（BTU）表示。

功率的大小取决于所需的热负荷和燃料类型。

2. 热效率：热效率以百分比表示，是指锅炉将燃料转化为有效热能的比例。

一般来说，高效锅炉的热效率达到80%以上。

3. 设计压力：设计压力是指锅炉在正常工作条件下所能承受的最大压力。

常见的设计压力包括10兆帕（MPa）、16兆帕（MPa）等。

4. 蒸发量：蒸发量取决于锅炉的设计和尺寸，以及蒸汽或热水的需求。

常见的蒸发量包括4吨/小时、10吨/小时等。

5. 燃料种类：锅炉的燃料种类有多种选择，如煤炭、天然气、石油、生物质等。

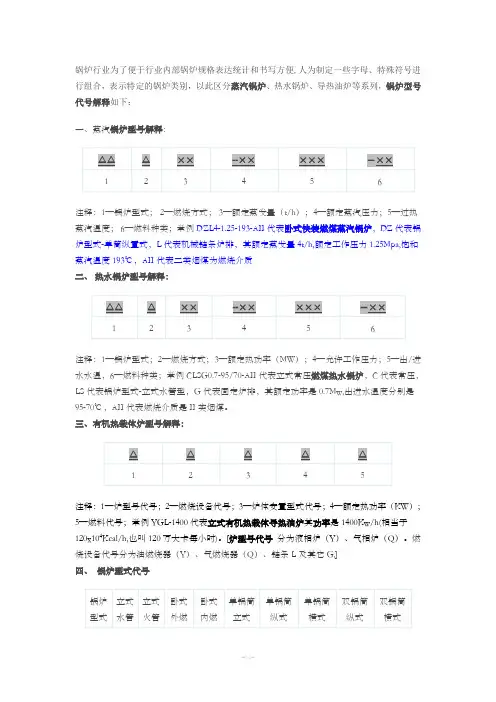

锅炉行业为了便于行业内部锅炉规格表达统计和书写方便,人为制定一些字母、特殊符号进行组合，表示特定的锅炉类别，以此区分蒸汽锅炉、热水锅炉、导热油炉等系列，锅炉型号代号解释如下：一、蒸汽锅炉型号解释：注释：1—锅炉型式； 2—燃烧方式； 3—额定蒸发量（t/h）；4—额定蒸汽压力；5—过热蒸汽温度； 6—燃料种类；举例DZL4-1.25-193-AII代表卧式快装燃煤蒸汽锅炉，DZ代表锅炉型式-单筒纵置式，L代表机械链条炉排，其额定蒸发量4t/h,额定工作压力1.25Mpa,饱和蒸汽温度193℃，AII代表二类烟煤为燃烧介质二、热水锅炉型号解释：注释：1—锅炉型式；2—燃烧方式；3—额定热功率（MW）；4—允许工作压力；5—出/进水水温，6—燃料种类；举例CLSG0.7-95/70-AII代表立式常压燃煤热水锅炉，C代表常压，LS代表锅炉型式-立式水管型，G代表固定炉排，其额定功率是0.7Mw,出进水温度分别是95-70℃，AII代表燃烧介质是II类烟煤。

三、有机热载体炉型号解释：注释：1—炉型号代号；2—燃烧设备代号；3—炉体安置型式代号；4—额定热功率（KW）；5—燃料代号；举例YGL-1400代表立式有机热载体导热油炉其功率是1400Kw/h(相当于120x104Kcal/h,也叫120万大卡每小时)。

[炉型号代号分为液相炉（Y）、气相炉（Q）。

燃烧设备代号分为油燃烧器（Y）、气燃烧器（Q）、链条L及其它G,]四、锅炉型式代号五、锅炉燃烧方式代号六、锅炉燃烧种类代号燃烧种类代号（一）燃烧种类代号（二）比如：LSG0.5-0.4-170-AII含义是立式水管燃煤蒸汽锅炉，炉排固定，每小时蒸发量0.5T，额定蒸汽压力0.4Mpa,额定蒸汽温度170℃，燃烧介质二类烟煤。

工业锅炉分类,有何型号,设备代号是什么,锅炉附片工业锅炉分类,有何型号,设备代号是什么,锅炉附片工业锅炉产品共分三大类：蒸汽锅炉、热水锅炉、有机热载体炉蒸汽锅炉产品型号由三部分组成，各部分之间用短横线相连，即: △△△×× －××／××× －×× 1 2 3 4 5 6 1——锅炉形式2——燃烧方式3——额定蒸发量（t/h）4——额定蒸汽压力5——过热蒸汽温度（饱和蒸汽不标）6——燃料种类热水锅炉产品型号由三部分组成，各部分之间用短横线相连，即：△△△×× －××／××× －×× 1 2 3 4 5 61——锅炉形式2——燃烧方式3——额定热功率（MW）4——允许工作压力（热水）Mpa 5——出水温度/进水温度℃6——燃料种类有机热载体炉分液相炉和气相炉两类，有机热载体炉产品型号由二部分组成，二部分之间用短横线相连，即：△△△－△△1 2 3 4 51——炉类型代号2——燃烧设备代号3——炉体安置型式代号4——额定热功率：KW 5——燃料代号聊城市东昌府区金山锅炉配件厂是一家从事锅炉配件的生产厂家，经多年的不断努力，现已研发出多种适合中国人需求的锅炉配件，品质超群，价格合理，这也是我们能为这个行业所带来的有利空间。

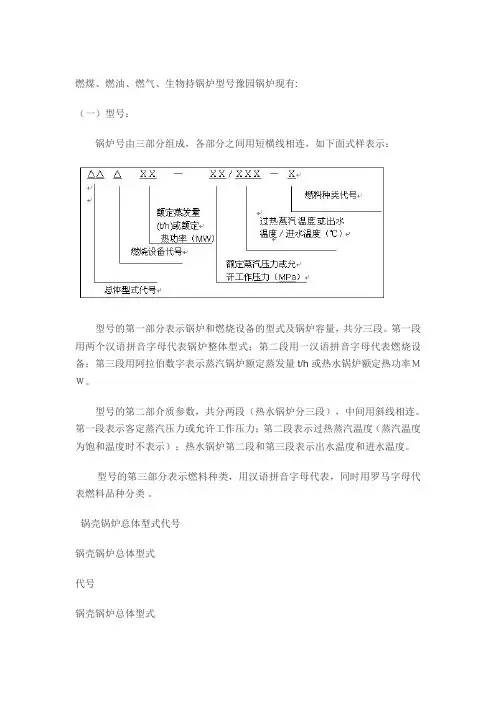

锅炉型号的介绍燃煤、燃油、燃气、生物持锅炉型号豫园锅炉现有:（一）型号：锅炉号由三部分组成，各部分之间用短横线相连，如下面式样表示：型号的第一部分表示锅炉和燃烧设备的型式及锅炉容量，共分三段。

第一段用两个汉语拼音字母代表锅炉整体型式；第二段用一汉语拼音字母代表燃烧设备；第三段用阿拉伯数字表示蒸汽锅炉额定蒸发量t/h或热水锅炉额定热功率ＭＷ。

型号的第二部介质参数，共分两段（热水锅炉分三段），中间用斜线相连。

第一段表示客定蒸汽压力或允许工作压力；第二段表示过热蒸汽温度（蒸汽温度为饱和温度时不表示）；热水锅炉第二段和第三段表示出水温度和进水温度。

型号的第三部分表示燃料种类，用汉语拼音字母代表，同时用罗马字母代表燃料品种分类。

锅壳锅炉总体型式代号立式锅炉：LS(立水)；卧式外燃：WW(卧外)立式火管：LH(立火)；卧式内燃：WN(卧内)注：卧式水火管快装锅炉总体型式代号为DN。

水管锅炉总体型式代号单锅筒立式：DL(单式)；双管锅炉横式：SH(双横)单锅筒纵置式：DZ(单式)；纵横锅筒式：ZH(纵横)单锅筒横置式：DH(单横)；强制循环式：QX(强制)双锅筒纵置式：SZ(双纵)燃烧设备代号：固定炉排：G(固)；抛煤机：P(抛)；固定双层炉排：C(层)上述表格中的机组容量是指发电机组的装机容量，电力行业常用MW作为单位，锅炉容量是指锅炉满负荷时每小时产生的蒸汽，烟气量是指锅炉满负荷时的烟气量，单位标方指将烟气流量折合到标准状况下的流量，一般是指干烟气的体积，其中的水蒸气不算。

烟气温度一般是指省煤器或者空气预热器出口的烟气温度，对于脱硫装置来说，由于电厂所用静电除尘器一般可以认为是绝热的，这个温度也可以用作脱硫装置的入口温度。

需要说明的是，上述机组一般是指纯发电的凝汽式机组，对于同时发电供热的抽凝机组和背压式机组来说，由于一部分蒸汽被用于供热，机组容量相同的情况下，热电机组的烟气量就要稍大，但一般会小于更大等级机组的烟气量，也就是说2.5万千瓦的热电联供机组的烟气量会介于2.5万千瓦机组和5万千瓦机组之间。

燃煤、燃油、燃气、生物持锅炉型号豫园锅炉现有:（一）型号：锅炉号由三部分组成，各部分之间用短横线相连，如下面式样表示：型号的第一部分表示锅炉和燃烧设备的型式及锅炉容量，共分三段。

第一段用两个汉语拼音字母代表锅炉整体型式；第二段用一汉语拼音字母代表燃烧设备；第三段用阿拉伯数字表示蒸汽锅炉额定蒸发量t/h或热水锅炉额定热功率ＭＷ。

型号的第二部介质参数，共分两段（热水锅炉分三段），中间用斜线相连。

第一段表示客定蒸汽压力或允许工作压力；第二段表示过热蒸汽温度（蒸汽温度为饱和温度时不表示）；热水锅炉第二段和第三段表示出水温度和进水温度。

型号的第三部分表示燃料种类，用汉语拼音字母代表，同时用罗马字母代表燃料品种分类。

锅壳锅炉总体型式代号锅壳锅炉总体型式代号锅壳锅炉总体型式代号立式锅炉LS(立水)卧式外燃WW(卧外)立式火管LH(立火)卧式内燃WN(卧内)注：卧式水火管快装锅炉总体型式代号为DN。

水管锅炉总体型式代号水管锅炉总体型式代号水管锅炉总体型式代号单锅筒立式DL(单式)双管锅炉横式SH(双横)单锅筒纵置式DZ(单式)纵横锅筒式ZH(纵横)单锅筒横置式DH(单横)强制循环式QX(强制)双锅筒纵置式SZ(双纵)燃烧设备代号燃烧设备代号燃烧设备代号固定炉排G(固)抛煤机P(抛)固定双层炉排C(层)振动炉排Z(振)活动手摇炉排H(活)下饲炉排A(下)链条炉排L(链)沸腾炉F(沸)往复炉排W(往)室燃炉S(室)注：煤粉炉和燃油燃气锅炉属室燃炉，烯烧设备代号为S。

燃料品种代号燃料品种代号燃料品种代号燃料品种代号Ⅰ类劣质煤LⅠⅠ类烟煤AⅠ型煤XⅡ类劣质煤LⅡⅡ类烟煤AⅡ木材MⅠ类无烟煤WⅠⅢ类烟煤AⅢ稻糠DⅡ类无烟煤WⅠ褐煤H甘蔗渣GⅢ类无烟煤WⅡ贫煤P柴油YC重油YZ焦炉煤气QJ油母页岩YM天燃气QT液化石油气QY其他燃料T注：①小型燃油燃气锅炉一般适用多种燃料，故燃料代号通常均写成Ｙ或Ｑ；②在锅炉型号表示方法中，对常压热水锅炉，只须在型式代号之前加上常压代号Ｃ，并取消允许工作压力，其他表示方法不变。

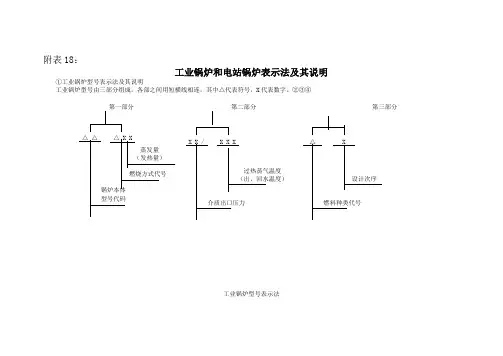

附表18：
工业锅炉和电站锅炉表示法及其说明
①工业锅炉型号表示法及其说明
工业锅炉型号由三部分组成，各部之间用短横线相连，其中△代表符号，X代表数字。

②③④
第三部分
工业锅炉型号表示法
②电站锅炉型号表示汉及其说明
电站锅炉型号由三部分组成，各部之间用短横线相连。

详见下面电站锅炉型号表示法及其说明：
第一部分：制造工厂代号，用两个汉语拼音表示。

如上海锅炉厂为SG。

第二部分：锅炉基本参数，前面数字表示蒸发量（t/h），后面数字表示出口蒸汽压力（工作压力）。

第三部分：锅炉设计顺序号，如：DG-120/39-1，表示东方锅炉厂制造，蒸发量为120t/h，过热蒸汽压力为3.82Mpa（39kgf/cm2）的锅炉，第一次设计。

lsg0504170aii含义是立式水管燃煤蒸汽锅炉炉排固定每小时蒸发量05t额定蒸汽压力04mpa额定蒸汽温度170燃烧介质二类烟煤

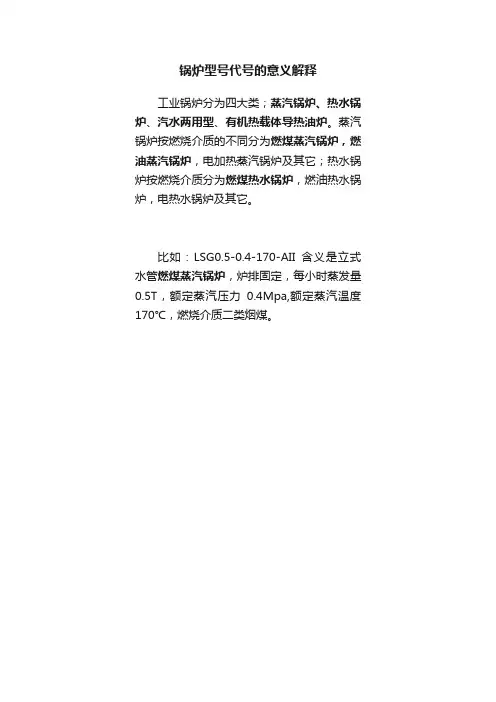

锅炉型号代号的意义解释
工业锅炉分为四大类；蒸汽锅炉、热水锅炉、汽水两用型、有机热载体导热油炉。蒸汽锅炉按燃烧介质的不同分为燃煤蒸汽锅炉，燃油蒸汽锅炉，电加热蒸汽锅炉及其它；热水锅炉按燃烧介质分为燃煤热水锅炉，燃油热水锅炉，电热水锅炉及其它。
比如：LSG0.5-0.4-170-AII含义是立式水管燃煤蒸汽锅炉，炉排固定，每小时蒸发量0.5T，额定蒸汽压力0.4Mpa,额定蒸汽温度170℃，燃烧介质二类烟。

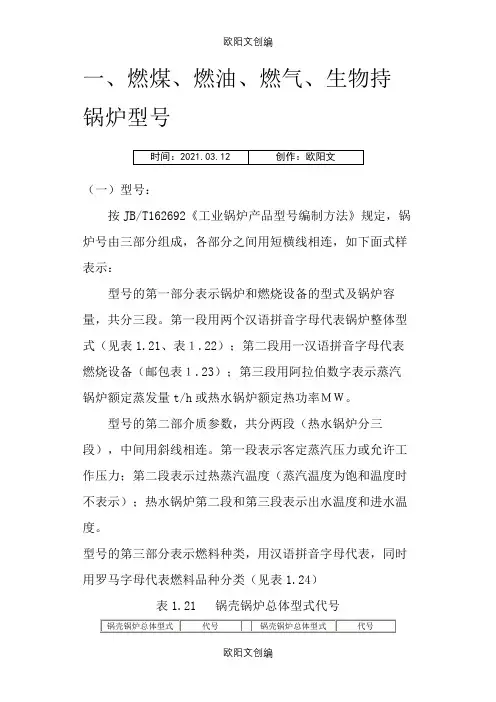

一、燃煤、燃油、燃气、生物持锅炉型号（一）型号：按JB/T162692《工业锅炉产品型号编制方法》规定，锅炉号由三部分组成，各部分之间用短横线相连，如下面式样表示：型号的第一部分表示锅炉和燃烧设备的型式及锅炉容量，共分三段。

第一段用两个汉语拼音字母代表锅炉整体型式（见表1.21、表１.22）；第二段用一汉语拼音字母代表燃烧设备（邮包表１.23）；第三段用阿拉伯数字表示蒸汽锅炉额定蒸发量t/h或热水锅炉额定热功率ＭＷ。

型号的第二部介质参数，共分两段（热水锅炉分三段），中间用斜线相连。

第一段表示客定蒸汽压力或允许工作压力；第二段表示过热蒸汽温度（蒸汽温度为饱和温度时不表示）；热水锅炉第二段和第三段表示出水温度和进水温度。

型号的第三部分表示燃料种类，用汉语拼音字母代表，同时用罗马字母代表燃料品种分类（见表1.24）表1.21 锅壳锅炉总体型式代号注：卧式水火管快装锅炉总体型式代号为DN,表1.22 水管锅炉总体型式代号表1.23 燃烧设备代号注：煤粉炉和燃油燃气锅炉属室燃炉，烯烧设备代号为S。

表1.24 燃料品种代号注：①小型燃油燃气锅炉一般适用多种燃料，故燃料代号通常均写成Ｙ或Ｑ②在锅炉型号表示方法中，对常压热水锅炉，只须在型式代号之前加上常压代号Ｃ，并取消允许工作压力，其他表示方法不变。

（二）型号举例（见表1.25）表1.25 型号举例对于国外进口的锅炉，各国型号不一样，没有统一规定，可根据其产品样本、图纸资料、产品质量证明书等识别。

锅炉产品系列Q8CLSG0.2390/20AIILSG0.330.04AII3LSG0.50.1AⅡLWS0.50.8YQQ5/7000.40.4CLSG0.1390/20AIILSG0.070.04AII3LSG0.060.6AIIQC10/75010.8CLSG0.690/20AIILSG0.20.04AIILSG0.50.4AIIQC6/5000.50.5LSG0.260.04AⅡLHG0.50.4WIIY310.8Y10.30.5备注锅炉命名规则 JB/T1626燃烧设备代号燃料种类代号固定炉排GⅠ类烟煤AⅠ固定双层炉排CⅡ类烟煤AⅡ链条炉排L油Y室燃炉S气Q锅炉类别锅炉本体型式代号锅壳锅炉立式水管LS立式火管LH常压立式水管CSL水管锅炉单锅筒立式DZ余热锅炉命名规则 JB/T95601999余热载体类别余热载体量名称代号单位名称单位气体Q(气)千立方米每小时×103m3/h1)液体Y(液)吨每小时t/h固体G(固)吨每小时t/h烟气分类特性代号含尘类C（尘）腐蚀类F（腐）粘结类Z（粘）注: 补燃代号以字母B表示电站锅炉产品型号编制方法JB/T 16171999 (代替 JB161775)1．范围本标准规定了锅炉产品型号的编制方法。

锅炉型号和参数说明
目前市面的工业锅炉主要有：蒸汽锅炉、热水锅炉、有机热载体炉三种，其型号表示的意义为：
注释：1—锅炉型式 2—燃烧方式 3—额定蒸发量（t/h）4—额定蒸汽压力 5—过热蒸汽温度 6—燃料种类
二、热水锅炉的型号由三部分组成，各部分之间用短线相连
4—额定蒸汽压力 5—过热蒸汽温度 6—燃料种类
注释：1—锅炉型号代号 2—燃烧设备代号 3—炉体安置形式代号4—额定热功率（kw） 5—燃料代号
其中炉型代号为：液相炉—Y；气相炉—Q
燃烧设备代号为：链条炉排—L；抛煤机炉排—P；其他炉排—G；油燃烧器—Y；气燃烧器—Q
炉体安置型号代号为：立式—L；卧式—W；其他—Q。

锅炉知识
一、锅炉分类：
1、热水锅炉----一般用多少兆瓦表示。

举例CLSG0.7-95/70-AII代表立式常压燃煤热水锅炉，C代表常压，LS代表锅炉型式-立式水管型，G代表固定炉排，其额定功率是0.7Mw,出进水温度分别是95-70℃，AII代表燃烧介质是II类烟煤。

2、蒸汽锅炉----一般用多少吨表示。

举例DZL4-1.25-193-AII代表卧式快装燃煤蒸汽锅炉，DZ代表锅炉型式-单筒纵置式，L代表机械链条炉排，其额定蒸发量4t/h,额定工作压力1.25Mpa,饱和蒸汽温度193℃，AII代表二类烟煤为燃烧介质
3、有机热载体炉----举例YGL-1400代表立式有机热载体导热油炉其功率是1400Kw/h(相当于120x104Kcal/h,也叫120万大卡每小时)。

[炉型号代号分为液相炉（Y）、气相炉（Q）。

燃烧设备代号分为油燃烧器（Y）、气燃烧器（Q）、链条L及其它G,]
二、锅炉型式代号
三、锅炉燃烧方式代号
四、锅炉燃烧种类代号
燃烧种类代号（一）
燃烧种类代号（二）
比如：LSG0.5-0.4-170-AII含义是立式水管燃煤蒸汽锅炉，炉排固定，每小时蒸发量0.5T，额定蒸汽压力0.4Mpa,额定蒸汽温度170℃，燃烧介质二类烟煤。

我国的工业锅炉效率通常50~70%；低压工业锅炉的设计热效率一般在70~90%,一般实际运行热效率在60~80%左右,；电站锅炉效率大于90%；锅炉效率是锅炉有效利用热量与投入锅炉燃料所产生的热量之比。

1Kcal等于4.1868KJ。

饱和水蒸汽压力与温度、密度、蒸汽焓、气化热的
关系对照表。

锅炉热力计算参数符号D------- 锅炉的额定蒸发量（t/h）edT gs------- 给水温度（℃）P gs------- 出口蒸汽压力（绝对压力MPa）t lk---- 冷空气温度(℃)α------- 过量空气系数ρ----- 排污率（%）h0CO2------ CO2的显焓（1atm，25℃为参考状态）（KJ/mol）h0H20----- H2O的显焓（1atm，25℃为参考状态）（KJ/Nm3）h0O2------ O2的显焓（1atm，25℃为参考状态）（KJ/mol）h0N2------ N2的显焓（1atm，25℃为参考状态）（KJ/mol）H CO2------ 燃烧1Nm3DME生成的CO2的焓（KJ/Nm3）H H20------ 燃烧1Nm3DME生成的H2O的焓（KJ/Nm3）H O2------- 燃烧1Nm3DME生成的O2的焓（KJ/Nm3）H N2------ 燃烧1Nm3DME生成的N2的焓（KJ/Nm3）I yx-------- 燃烧1Nm3DME生成的烟气焓（KJ/mol）h0f，DME ------ DME生成热kJ/molC p，DME ----- DME的比热kJ/mol·KQ xr ------ DME的低位发热量KJ/Nm3V0 - ----- 理论空气量m3/Nm3V ------ 实际空气量m3/Nm3V O2------ 实际O2量m3/Nm3V N2 ----- 实际N2量m3/Nm3V CO2 -------实际CO2量m3/Nm3V H2O ----- 实际H2O量m3/Nm3V r------- 实际烟气量m3/Nm3r RO2 ------- RO2的容积份额r H2O ----- H2O的容积份额r n---------三原子气体容积份额三、热平衡参数及计算T lk ------- 冷空气温度℃C p，B-------冷空气比热KJ/mol·KI0B------冷空气理论热焓（以25℃为参考）KJ/Nm3T yx-----排烟温度℃排烟温度＞饱和蒸汽温度，继续计算I yx------排烟热焓KJ/Nm3Q B,BH-----冷空气携带的热量KJ/Nm3 tτл------燃料温度℃iτл-------燃料的物理显热KJ/Nm3Q pp------进入锅炉机组的热量KJ/Nm3 q2--- -----排烟热损失%q3-------气体不完全燃烧热损失%q4-------固体不完全燃烧热损失%q5------散热损失%∑q------锅炉总热损失 %ηκ,a------锅炉的效率%φ------保热系数iп.B-----给水焓KJ/Kgiκип------饱和水焓KJ/Kgiп.п------饱和蒸汽焓 KJ/KgQκ,a-----锅炉有效利用热KJ/hB ----------总燃料消耗量Nm3/hB p----------计算燃料消耗量Nm3/h四、部件计算参数（一）、炉胆燃烧室d-------燃烧室直径mL------燃烧室长度md1-----波纹炉胆直径mL1-----波纹炉胆长度mh-----波纹炉胆波纹高度mVт------燃烧室容积 m3F------炉壁面积m2s-------有效辐射层厚度mHл-------辐射受热面积m2M--- -----火焰中心位置系数Q T-----燃烧室入炉热量KJ/Nm3T a------理论燃烧温度Kt"т------燃烧室出口烟气温度℃I"т------燃烧室出口烟气焓 KJ/Nm3V ccp------烟气平均热容量KJ/Nm3·K ψ-------水冷壁的热有效系数ψcp-------热有效系数的平均值△P-------炉胆内表压力PaP------炉胆内燃烧介质压力PaPп--------三原子气体总分压公斤力/cm2k-------三原子气体辐射减弱系数(=kг*rп)1/米·公斤力/cm2C p/H p------碳氢含量的比值K c-------炭黑粒子的辐射减弱系数1/米·公斤力/cm2αг-----三原子气体黑度αcв-----发光火焰黑度q v-----炉膛容积热负荷大卡/小时·米3m-------平均系数αφ------火焰的有效黑度αт------炉膛黑度t"т-------炉胆出口烟气温度（公式一）℃t"т-------炉胆出口烟气温度（公式二）℃Qл-------燃烧室辐射吸热量KJ/Nm3q f-------炉内传热过程的热流密度W/m2tφ-------炉内介质有效温度(公式一）℃tφ--------炉内介质有效温度(公式二）℃tφ-------炉内介质有效温度（公式三）℃q-----沸腾热流密度W/m2g------重力加速度m/s2c pl-------饱和水的比定压热容 J/kg·Kr------汽化潜热J/kgP rl-------饱和水的普朗特数ηl-------饱和水的动力粘度Pa·sρl-------饱和水密度kg/m3ρv-------饱和蒸汽密度kg/m3σ--------水—水蒸气界面的表面张力N/m △t------ 壁面过热度℃t’w，т-------炉胆外壁温度℃δ--------Q-234板材厚度mλ--------Q-334的导热系数w/m·Kt w,т------炉胆内侧平均壁温℃αW------炉胆内壁黑度（二）、第一锅炉管束N a --------烟管根数D a--------烟管外径mΔa--------烟管壁厚mL--------管子长度mp-------螺纹管节距mε----------螺纹管槽深mF--------烟气流通截面积m2H -------- 管束传热面积m2D---------当量直径mt'θ,1-------管束进口烟温℃I'θ,1-------管束进口烟焓KJ/Nm3t"θ,1-------管束出口烟温℃I"θ,1-------管束出口烟焓KJ/Nm3Q rp--------烟气侧放热量KJ/Nm3△t---------平均温压℃t pj--------烟气计算温度℃wг----------烟气平均流速m/sμ--------烟气的动力粘性系数Pa·sν--------烟气的运动粘性系数m2/sλ--------烟气的导热系数W/m·KP r-------烟气的普朗特数Re--------烟气雷诺数Cl--------烟管入口段效应修正系数ακ------对流传热系数ακ(公式一）W/m2·K ακ------对流传热系数ακ（公式二）W/m2·K V-------单根管子的容积m3F cτ-------单根管子的外界面积m2s------有效辐射层厚度mtэ--------管子积灰层表面温度℃Pп-------三原子气体的总分压公斤力/cm2k ----------三原子气体辐射减弱系数(=kг*rп) 1/米·公斤力/cm2α-------烟气黑度αэ-------已污染的管壁的黑度αл--------烟气辐射放热系数W/m2·Kψ--------热有效系数k-------传热系数W/m2·KQ--------传热量KJ/Nm3（二）、第二锅炉管束N a-------烟管根数D a--------烟管外径mδa---------烟管壁厚mL-------管子长度mp--------螺纹管节距mε--------螺纹管槽深mF-------烟气流通截面积m2H------管束传热面积m2D--------当量直径mt'θ,1-------管束进口烟温℃I'θ,1--------管束进口烟焓KJ/Nm3t"θ,1--------管束出口烟温℃I"θ,1---------管束出口烟焓KJ/Nm3Q rp----------烟气侧放热量KJ/Nm3△t---------平均温压℃T pj---------烟气计算温度℃wг------烟气平均流速m/sμ--------烟气的动力粘性系数Pa·sν--------- 烟气的运动粘性系数m2/sλ-------烟气的导热系数W/m·KP r-------烟气的普朗特数R e--------烟气雷诺数C l---------烟管入口段效应修正系数ακ--------对流传热系数ακ(公式一）W/m2·K ακ--------对流传热系数ακ（公式二）W/m2·KV---------单根管子的容积m3F cτ------单根管子的外界面积m2s--------有效辐射层厚度mtэ--------管子积灰层表面温度℃Pп--------三原子气体的总分压公斤力/cm2k--------三原子气体辐射减弱系数(=kг*rп)1/米·公斤力/cm2α--------烟气黑度αэ-------已污染的管壁的黑度αл-------烟气辐射放热系数W/m2·Kψ------热有效系数k-------传热系数W/m2·KQ------传热量KJ/Nm3理论空气量的计算1m3标准状况下气体燃料按燃烧反应计量方程式完全燃烧所需的空气量(指干空气)称为气体燃料的理论空气量(m3/m3)。

锅炉型号说明工业锅炉产品型号由三部分组成，各部分之间用短横线相连。

（1）型号的第一部分表示锅炉型式、燃烧方式和额定蒸发量或额定供热量。

共分三段：第一段用两个汉语拼音字母代表锅炉总体型式（见表1-3、表1-4）；第二段用一个汉语拼音字母代表燃烧方式（见表1-5）；第三段用阿拉伯数字表示蒸汽锅炉额定蒸发量为若干吨/时或热水锅炉额定供热量为若干10000千卡/时。

各段连续书写，互相衔接。

（2）型号的第二部分表示介质参数。

共分两段：中间以斜线相连。

第一段用阿拉伯数字表示介质出口压力为若干千克力/厘米2；第二段用阿拉伯数字表示过热蒸汽温度或出水温度/回水温度。

蒸汽温度为饱和温度时，型号的第二部分无斜线和第二段。

表1-3 锅壳锅炉锅炉总体型式代号；立式水管 LS（立水）立式火管 LH（立火）卧式外燃 WW（卧式）卧式内燃 WN（卧内）表1-4 水管锅炉锅炉总体型式代号；单锅筒立式 DL（单立）；单锅筒纵置式 DZ（单纵）单锅筒横置式 DH（单横）；双锅筒纵置式 SZ（双纵）；双锅筒横置式 SH（双横）纵横锅筒式 ZH（纵横）强制循环式 QX（强循）（3）型号的第三部分表示燃料种类和设计次序，共分两段：第一段汉语拼音字母代表燃料，同时以罗马数字代表燃料分类与其并列（见表1-6）。

如同时使用几种燃料，主要燃料放在前面；第二段以阿拉伯数字表示设计次序，和第一连续顺序书写，原型设计无第二段。

表1-5燃烧方式代号固定炉排 G（固）；活动手摇炉排 H（活）；链条炉排 J（链）往复推动炉排 W（往）；抛煤机 P（抛）；倒转炉排加抛煤机 D（倒）振动炉排 Z（振）；下饲炉排 A（下）；沸腾炉 F（沸）；半沸腾炉 B（半）室燃炉 S（室）；旋风炉 X（旋）表1-6燃料品种代号Ⅰ类石煤煤矸石 SⅠ；Ⅱ类石煤煤矸石 SⅡ；Ⅲ类石煤煤矸石 SⅢⅠ类无烟煤 WⅠ；Ⅱ类无烟煤 WⅡ；Ⅲ类无烟煤 WⅢ；Ⅰ类烟煤 AⅠⅡ类烟煤 AⅡ；Ⅲ类烟煤 AⅢ褐煤 H ；贫煤 P ；木柴 M ；稻糠 D ；甘蔗渣 G ；油 Y ；气 Q油母页岩 YM2、举例（1）DZL4-13WⅡ表示单锅筒纵置式链条炉排，额定蒸发量为4t/h，蒸汽压力为13kgf/cm2，蒸汽温度为饱和温度，燃用Ⅱ类无烟煤，原型设计的蒸汽锅炉。
