初中物理电路综合题

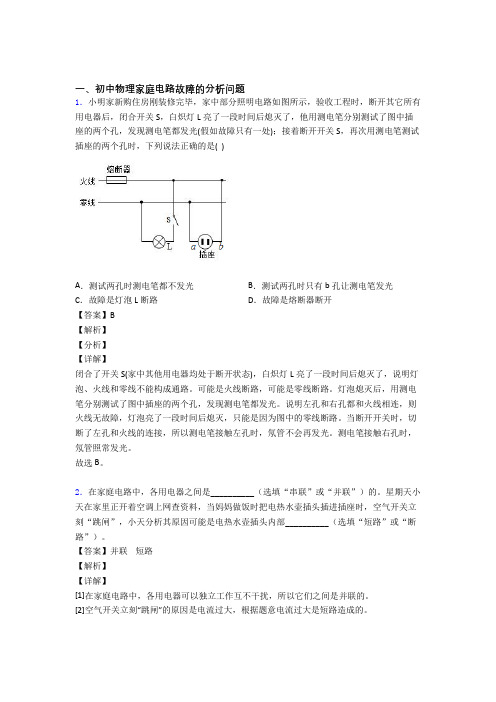

一、初中物理家庭电路故障的分析问题1．小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测试插座的两个孔时，下列说法正确的是( )A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光C．故障是灯泡L断路D．故障是熔断器断开【答案】B【解析】【分析】【详解】闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。

可能是火线断路，可能是零线断路。

灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。

说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。

当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。

测电笔接触右孔时，氖管照常发光。

故选B。

2．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。

星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。

【答案】并联短路【解析】【详解】[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。

[2]空气开关立刻“跳闸”的原因是电流过大，根据题意电流过大是短路造成的。

3．电工师傅常用一只标有“220 V 40 W”的灯L0（检验灯）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示：(1)如果要检查L1所在支路，则要同时闭合的开关是_________；(2)如果L2所在支路完好无损，则在只闭合S， S2时，L0的发光情况是____（填“比正常发光时亮”“正常发光”或“比正常发光时暗”）；(3)当只闭合S， S3时，L0正常发光，则L3所在支路__________。

一、初中物理家庭电路故障的分析问题1．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。

为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，接着他用测电笔插入书桌边的插座插孔进行检查，发现其中一个孔能使测电笔的氖管发光，则台灯不亮的故障原因可能是（）A．台灯灯丝烧断了B．他家空气开关“跳闸”了C．书桌边的插座与火线断开D．书桌边的插座与零线断开【答案】D【解析】【详解】A．若台灯灯丝烧断了，把台灯插头插入其他插座时，台灯不会发光，故A不符合题意；B．若空气开关“跳闸”了，把台灯插头插入其他插座时，台灯不会发光，故B不符合题意；C．若书桌边的插座与火线断开，不会使测电笔的氖管发光，故C不符合题意；D．若书桌边的插座与零线断开，该插座中接火线的插孔正常，能使氖管发光，此时台灯与书桌边的插座不能构成通路，则台灯不能发光，符合题意，故D符合题意。

2．如图所示的家庭电路，当闭合开关时，发现电灯不亮。

若原因是图中打“x”的位置发生了断路。

则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。

【答案】会【解析】【分析】【详解】如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。

3．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。

将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。

【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多【解析】【分析】【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。

一、初中物理家庭电路故障的分析问题1．推理是一种重要的思维方法，下列推理正确的是（）A．碳酸盐与酸反应放出气体，能与酸反应放出气体的物质一定是碳酸盐B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈C．物体运动状态改变一定受力的作用，则物体受力的作用运动状态一定改变D．家庭电路中的熔丝熔断，一定是发生了短路【答案】B【解析】【分析】【详解】A．碳酸盐与酸反应放出气体，但能与酸反应放出气体的物质不一定是碳酸盐，也可能是活泼金属等，A错误；B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈，B正确；C．力是改变物体运动状态的原因，若物体的运动状态发生改变，则它一定受到力的作用，而物体受力的作用运动状态不一定改变，如物体受平衡力时，其运动状态并不改变，C错误；D．家庭电路中的熔丝熔断，不一定是发生了短路，也可能是用电器总功率过大，D错误。

故选B。

2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。

安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。

（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。

【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。

3．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。

星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。

一、初中物理电路类问题1．击剑比赛中，当甲方运动员的剑击中乙方的导电服时（相当于如图中“S甲”闭合），乙方指示灯L乙亮；当乙方运动员的剑击中甲方的导电服时（相当于如图中“S乙”闭合），甲方指示灯L甲亮．在如图所示的四个电路中，可能实现上述功能的是（）A．B．C．D．【答案】D【解析】【详解】根据情景和题意可知，甲击中乙，相当于甲闭合了乙灯的开关，乙灯亮．相同的道理，乙控制着甲灯的开关，两个灯能够单独发光，也能够同时发光，说明两灯是并联的，因此正确的电路应是D．2．用毛皮摩擦过的橡胶棒A带负电。

如图甲，用橡胶棒A接触不带电的验电器的金属球B时，验电器的金属箔张开；如图乙，让橡胶棒A靠近（不接触）不带电的验电器的金属球B，验电器的金属箔也会张开。

下列说法正确的是（）A．毛皮与橡胶棒相比，毛皮的原子核对电子的束缚能力强B．图甲中，金属箔张开是因为异种电荷相互排斥C．图乙中，橡胶棒靠近金属球B时，橡胶棒A所带电荷量减小D．图乙中，金属球B上的一部分电子转移到金属箔上【答案】D【解析】【分析】【详解】A．摩擦起电的实质是电子的转移，原子核对电子的束缚能力强，物体得到电子带负电。

橡胶棒A带负电，说明橡胶棒得到电子，即橡胶棒的原子核对电子的束缚能力强，故A错误；B ．验电器的工作原理是同种电荷相互排斥，故B 错误；C ．橡胶棒A 没有接触验电器的金属球B ，所以橡胶棒A 所带电荷量不变，故C 错误；D ．橡胶棒A 带负电，接近金属球B 上，B 上的自由电子被排斥而远离，转移到金属箔上，故D 正确。

故选D 。

3．关于如图所示电路的判断，正确的是（ ）A ．只闭合开关1S 时，灯泡1L 、3L 并联B ．只闭合开关2S 时，灯泡2L 、3L 并联C ．只闭合开关2S 、3S 时，灯泡2L 、3L 串联D ．闭合所有开关时灯泡1L 、2L 并联，3L 短路【答案】D【解析】【分析】【详解】A ．从图中可以看到，只闭合开关1S 时，电流从电源正极流出，流过灯泡3L ，流过开关1S ，再流过灯泡1L ，最后回负极，这时灯泡1L 、3L 是串联的，A 错误；B ．从图中可以看到，只闭合开关2S 时，电流从电源正极流出，流过灯泡3L ，流过开关2S ，再流过灯泡2L ，最后回负极，这时灯泡2L 、3L 是串联的，B 错误；C ．从图中可以看到，只闭合开关2S 、3S 时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，接着电流不会流过开关2S ，因为开关1S 是断开的，电流会流过灯泡2L ，最后回负极，这情况下只有灯泡2L 接在电路中，C 错误；D ．从图中可以看到，闭合所有开关时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，然后分为两部分电流，一部分电流往上流，流过开关2S 、1S 、灯泡1L ，最后回负极，另一部分电流流过灯泡2L ，最后回负极，由上述可知，灯泡1L 、2L 并联，3L 被短路了，D 正确。

一、初中物理电路类问题1．在如图所示电路中，开关S 闭合时，规格相同的灯泡L 1、L 2均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中正确的是（ ）A ．L 1和L 2并联，甲、乙、丙示数分别为0.6V ，1.2A ，0.3AB ．L 1和L 2并联，电源电压为1.2V ，通过L 1、L 2的电流分别为0.3A 、0.6AC ．L 1和L 2串联，甲、乙、丙示数分别为0.3A 、0.6V 、1.2VD ．L 1和L 2串联，电路中的电流为0.6A ，L 1、L 2两端的电压分别为0.3V 、1.2V 【答案】C 【解析】 【分析】 【详解】规格相同的两个灯泡均能发光时，它们的连接方式要么是串联，要么是并联。

AB ．当两灯泡并联时，电路中电流有两条路径，电流从电源的正极出发，经乙电表后分支，一支经灯泡L 1回到电源的负极，一支经灯泡L 2、丙电表回到电源的负极，则甲为电压表测电源的电压，乙为电流表测干路电流，丙为电流表测L 2支路的电流，因为并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，由于通过两灯泡的电流相等，干路电流是L 2支路电流的两倍，由图中数据可知：乙的示数为1.2 A ，丙的示数为0.6 A ，则甲的示数为0.3 V ；乙的示数为0.6 A ，丙的示数为0.3 A ，则甲的示数为1.2 V ，通过L 1、L 2的电流均为0.3 A ，故A 、B 不正确；CD ．当两灯泡串联时，电路中的电流只有一条路径，电流从电源的正极出发，依次经甲电表、灯泡L 2、灯泡L 1回到电源的负极，则甲为电流表测电路中的电流，乙为电压表测L 2两端的电压，丙为电压表测电源的电压，因为串联电路中各处的电流相等，且两灯泡规格相同时它们两端的电压相等，所以电源的电压是L 2两端电压的2倍，即丙的示数是乙示数的2倍，由图中数据可知：丙的示数为1.2 V ，乙的示数为0.6 V ，则甲的示数为0.3 A ；丙的示数为0.6 V ，乙的示数为0.3 V ，则甲的示数为1.2 A ，L 1、L 2两端的电压均为0.3 V ，故D 错误，C 正确。

一、初中物理电路类问题1．某银行金库大门是由电动机控制的，钥匙（电路开关）分别由两名工作人员保管，一把钥匙无法打开，要两把钥匙同时使用才能使电动机工作从而把大门打开．下图中符合这一要求的电路图是A．B．C．D．【答案】A【解析】A 两个钥匙是串联的，只要都闭合时，电路才接通，只闭合一个是断路．符合题意B 开关是并联的，只要闭合一个开关，电路就接通，电动机就工作了，不符合要求C 只闭合钥匙1的开关，电路就接通了，两开光都闭合了，就短路了，不符合要求D 只能用钥匙1来控制电动机工作，钥匙2只要闭合，电路就短路了，不符合要求2．如图所示电路,闭合开关 S1、S2,下列对电路的分析正确的是（）A．L1 与 L2并联，电流表 A1测 L2的电流B．L1 与 L2 串联，电流表 A2 测干路上的电流C．当开关 S2 断开时,通过 L1的电流不变, A2的示数变小D．当开关 S2断开时, A2的示数不变，通过 L1的电流变大【答案】AC【解析】【分析】【详解】AB．由图可知，闭合开关 S1、S2，L1 与 L2并联，电流表 A1与 L2在同一支路，所以的电流表 A1测 L2的电流，电流表 A2测量干路电流，故A正确、B错误；CD．并联电路各支路互不影响，由图可知，当开关 S2 断开时，L2所在支路断开，通过L2电流为0，通过 L1的电流不变，干路电流表A2示数变小，故C正确、D错误。

3．如图所示的电路中，闭合开关时，下列说法正确的是（）A．两个灯泡串联B．开关只能控制灯L1C．电流表测的是灯泡L1的电流D．电流方向从电流表到开关【答案】C【解析】【分析】【详解】A．由图可知，两灯泡并列连接，因此两个灯泡并联，故A错误；BD．电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯L1，另一条经过灯L2；汇合后回到负极，则开关控制整个电路，故BD错误；C．电流表A串联在L1支路上，测通过灯泡L1的电流，故C正确。

一、初中物理电路类问题1．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P 向右移动时，则（ ）A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大【答案】D【解析】【分析】【详解】由电路图可知，R 1与滑动变阻器R 3并联后，与R 2串联，电流表测通过R 3的电流，电压表测R 1两端电压。

当滑动变阻器的滑片P 向右移动时，R 3接入电路中电阻增大，则电路中总电阻变大，根据U I R=可知，电路中总电流变小；又根据U IR =可知，R 2两端电压U 2变小，因为电压表示数2U U U =-源 电源电压保持不变，所以电压表示数变大。

根据U I R=可知，电压表示数变大时，通过R 1的电流变大，又因为电路中总电流变小，由并联电路的电流规律可知，通过R 3的电流变小，即电流表示数变小。

故选D 。

2．定值电阻R 1标有“10Ω 2A”，R 2标有“20Ω 1.5A”的字样。

则以下说法正确的是（ ） A ．若将两只电阻串联使用，则允许通过电阻的最大电流为2AB ．若将两只电阻串联使用，允许加在它们两端总电压的最大值是45VC ．若将两只电阻并联使用，则干路允许通过的电流最大值是3AD ．若将两只电阻并联使用，电路允许的总电功率最大值是60W【答案】BCD【解析】【分析】A ．定值电阻R 1允许通过的最大电流为2A ，R 2允许通过的最大电流为1.5A ，根据串联电路中电流处处相等，为不损坏定值电阻，则允许通过电阻的最大电流为1.5A ，故A 错误；B ．由A 解析知，允许通过电阻的最大电流为1.5A ，根据I =UR 可得加在它们两端总电压的最大值为 U 大=I R ⨯大总=1.5A ⨯(10Ω+20Ω)=45V故B 正确；C ．由定值电阻1R 、2R 的铭牌可知，加在它们两端的最大电压分别为1U =11I R ⨯=2A ⨯10Ω=20V ，2U =22I R ⨯=1.5A ⨯20Ω=30V根据并联电路中各用电器两端电压相等，可知它们两端的电压最大为20V ，则通过定值电阻1R 的电流为2A ，通过定值电阻2R 的电流为'2I =12U R =20V 20Ω=1A 干路允许通过的电流最大值为 I 并大=2A+1A=3A故C 正确；D ．若将两只电阻并联使用，电路允许的总电功率最大值为P 大=1U I 并大=20V ⨯3A=60W故D 正确。

一、初中物理家庭电路故障的分析问题1．小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测试插座的两个孔时，下列说法正确的是( )A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光C．故障是灯泡L断路D．故障是熔断器断开【答案】B【解析】【分析】【详解】闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。

可能是火线断路，可能是零线断路。

灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。

说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。

当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。

测电笔接触右孔时，氖管照常发光。

故选B。

2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。

(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。

(2)当打开空调时，空气开关“跳闸”。

出现这种现象的原因可能是______。

用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。

3．如图所示的家庭电路，当闭合开关时，发现电灯不亮。

若原因是图中打“x”的位置发生了断路。

则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。

一、初中物理家庭电路故障的分析问题1．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。

用测零线电笔检测a点氖管不发光，检测b点氖管发光。

发生这现象的原因可能是（）A．灯丝断了B．灯泡短路C．开关接触不良D．插座短路【答案】A【解析】【分析】【详解】用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。

故选A。

2．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：（1）检验灯法如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。

①闭合S、S1，L0正常发光，则说明__________；②闭合S、S2，L0不亮，则说明__________；③闭合S、S3，L0、L3发光都较暗，则说明__________；（2）测电笔法如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。

李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。

①如图2所示，测电笔使用正确的是__________（选填“A或B”）。

②用测电笔检测三孔插座左右两孔都发光，则故障是图1中__________间断路。

（选填“AB、AC、CD或BD”）③当李师傅把图1中电灯和取暖器的开关都断开后，再用测电笔去测三孔插座，此时测__________孔会发光。

（选填“左或右”）（3）保护元件法李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。

汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了__________。

（选填“短路、断路或漏电”）【答案】L1短路L2断路电路连接正常 B CD右漏电【解析】【详解】(1)[1]电路没有故障时，闭合S、S1，则L0与L1串联，不能正常发光，现在L0正常发光，说明L1短路；[2]闭合S、S2，则L0与L2串联，L0不亮，则说明电路出现断路，即L2断路；[3]闭合S、S3，则L0与L3串联，L0、L3发光都较暗，则说明电路连接正常；(2)[4]测电笔使用时，笔尖要检测导线，手接触笔尾金属体，故测电笔使用正确的是B。
