uart通信原理与程序UART（通用异步收发传输器）是一种串行通信协议，用于在电子设备之间传输数据。

它广泛应用于各种通信设备和嵌入式系统中，是实现设备间通信的一种基本方式。

本文将详细介绍UART的工作原理和编写UART通信程序的步骤。

一、UART的工作原理UART通信是一种简单的、异步的、串行通信方式。

它使用一个数据线（TXD）和一个时钟线（CLK）实现数据的收发。

UART通信的工作原理如下：1.数据传输格式：UART通信使用帧来表示一个完整的数据包，每个帧由起始位、数据位、校验位和停止位组成。

起始位是一个低电平信号，用来告诉接收方接下来的数据的开始。

数据位是实际要传输的数据，可以是一个字节或多个字节。

校验位用于检查数据的准确性，常用的校验方式有奇偶校验和循环冗余校验（CRC）。

停止位是一个高电平信号，用来表示数据的结束。

2.波特率：3.串行传输：UART通信使用串行传输方式，即每个bit按顺序依次传输。

发送方将数据一位一位地发送到TXD线上，接收方通过CLK线来同步数据的传输。

发送方和接收方都在预定的时钟频率下将数据从一个电平变为另一个电平，以便接收方正确地接收数据。

4.启动和停止：UART通信在数据的开始和结束位置需要一些额外的控制位来标识。

当数据传输开始时，发送方发送一个起始位（低电平），接收方通过检测起始位来确定数据传输的开始。

当数据传输完毕时，发送方发送一个或多个停止位（高电平）来表示数据的结束。

5.同步与异步：UART通信是一种异步通信方式，即发送方和接收方的时钟不同步。

发送方和接收方使用各自的时钟来同步数据的传输，接收方通过检测起始位和停止位来确定数据的开始和结束位置。

二、编写UART通信程序的步骤下面是编写UART通信程序的一般步骤：1.设置波特率：首先，需要设置UART的波特率，确保发送方和接收方使用相同的波特率。

波特率的设置通常是通过设置寄存器完成的，具体的方法可以参考芯片的数据手册。

UART串口通信协议1. 引言串行通信是在计算机和外设之间传输数据的一种常见方式，而UART（通用异步收发传输器）是其中一种广泛使用的串口通信协议。

UART串口通信协议在各种领域中被广泛应用，例如嵌入式系统、通信设备等。

本文将介绍UART串口通信协议的基本原理、数据格式和常见应用场景。

2. 基本原理UART串口通信协议采用异步通信方式，通过单个数据线进行数据传输。

通信的两个设备之间共享一个时钟信号，其中一个设备充当发送器（Transmitter），另一个设备充当接收器（Receiver）。

发送器将数据按照一定规则发送到数据线上，接收器则根据相同的规则从数据线上接收数据。

UART串口通信协议的基本原理可以概括为以下几个步骤：1.确定波特率（Baud Rate）：波特率是指单位时间内传输的位数，常见的波特率有9600、115200等。

发送器和接收器必须使用相同的波特率才能正常通信。

2.确定数据位数（Data Bits）：数据位数指的是每个数据包中实际传输的位数，通常为5、6、7或8位。

3.确定奇偶校验位（Parity Bit）：奇偶校验位用于检测数据传输过程中是否发生错误。

奇偶校验可以分为奇校验和偶校验两种方式，发送器和接收器必须使用相同的奇偶校验方式。

4.确定停止位（Stop Bits）：停止位用于标识每个数据包的结束，通常为1或2位。

3. 数据格式UART串口通信协议中的数据包由起始位、数据位、奇偶校验位和停止位组成。

其中，起始位和停止位的逻辑电平分别为高和低，用于标识每个数据包的开始和结束。

数据位包含了实际要传输的数据，奇偶校验位用于检测数据的正确性。

下面是UART串口通信协议中常用的数据格式示例：起始位数据位奇偶校验位停止位0 8位 None 1位在以上示例中，数据位为8位，没有奇偶校验位，停止位为1位。

这种数据格式在许多UART串口通信应用中被广泛使用。

4. 应用场景UART串口通信协议在许多领域中得到了广泛应用，以下是一些常见的应用场景：4.1 嵌入式系统在嵌入式系统中，UART串口通信协议用于与外部设备进行通信。

串口通信UART模块基本介绍串口通信（UART）是一种通过串行接口进行数据传输的通信协议和硬件实现方式。

它是计算机和外设之间最常用的通信方式之一，也是嵌入式系统和单片机等小型设备中常用的通信方式。

UART通过串行方式传输数据，即通过单一的数据线一次只能传输一个bit位。

在串口通信中，通常需要两条线，一条用于发送数据（TX），一条用于接收数据（RX）。

UART通常通过一对相互连接的芯片实现，称为UART芯片或UART模块。

它包含一个发送器和一个接收器。

发送器将要发送的数据从并行格式转换为串行格式，并通过发送线路发送出去。

接收器则接收到的串行数据转换为并行格式以供系统使用。

UART芯片通常由硬件设计工程师在集成电路中设计和实现。

UART通信具有以下特点和优势：1.简单易用：UART通信是一种非常简单和易用的通信协议。

它的实现简单，适用于各种不同的应用场景。

2.可靠性高：UART通信使用的是硬件实现，不受软件的控制和干扰。

它具有较高的可靠性和稳定性。

3. 速度灵活可调：UART通信可以根据不同的应用需求进行速度调整。

通常，UART通信支持的波特率范围很大，可以从几十bps到多Mbps。

4.支持半双工和全双工通信：UART通信可以支持半双工和全双工两种通信方式。

在半双工模式下，发送和接收不能同时进行；而在全双工模式下，可以同时进行发送和接收。

5.通信距离远：UART通信使用串行线路进行数据传输，因此可以通过扩展串行线路的长度来实现较远距离的通信。

6.多种应用：UART通信广泛应用于各种设备和领域，如计算机、嵌入式系统、单片机、电子设备、通信设备等。

值得注意的是，UART通信只是一个物理层的通信协议，它只负责数据的传输，而不负责数据的解码和处理。

因此，在使用UART通信时，通常需要配合其他协议或编码方式，如RS-232、RS-485、Modbus等，来完成完整的通信过程。

总结来说，UART通信是一种简单、可靠、灵活的串行通信协议和硬件实现方式。

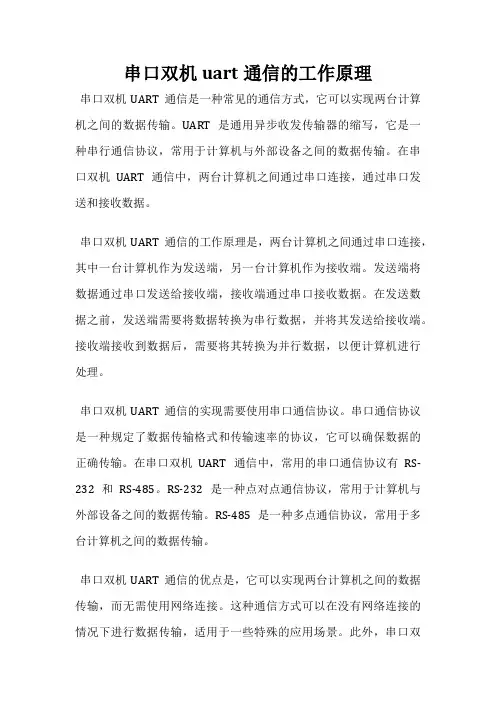

串口双机uart通信的工作原理串口双机UART通信是一种常见的通信方式，它可以实现两台计算机之间的数据传输。

UART是通用异步收发传输器的缩写，它是一种串行通信协议，常用于计算机与外部设备之间的数据传输。

在串口双机UART通信中，两台计算机之间通过串口连接，通过串口发送和接收数据。

串口双机UART通信的工作原理是，两台计算机之间通过串口连接，其中一台计算机作为发送端，另一台计算机作为接收端。

发送端将数据通过串口发送给接收端，接收端通过串口接收数据。

在发送数据之前，发送端需要将数据转换为串行数据，并将其发送给接收端。

接收端接收到数据后，需要将其转换为并行数据，以便计算机进行处理。

串口双机UART通信的实现需要使用串口通信协议。

串口通信协议是一种规定了数据传输格式和传输速率的协议，它可以确保数据的正确传输。

在串口双机UART通信中，常用的串口通信协议有RS-232和RS-485。

RS-232是一种点对点通信协议，常用于计算机与外部设备之间的数据传输。

RS-485是一种多点通信协议，常用于多台计算机之间的数据传输。

串口双机UART通信的优点是，它可以实现两台计算机之间的数据传输，而无需使用网络连接。

这种通信方式可以在没有网络连接的情况下进行数据传输，适用于一些特殊的应用场景。

此外，串口双机UART通信的传输速率较快，可以满足一些对数据传输速度要求较高的应用场景。

串口双机UART通信是一种常见的通信方式，它可以实现两台计算机之间的数据传输。

在实现串口双机UART通信时，需要使用串口通信协议，并确保数据的正确传输。

此外，串口双机UART通信具有传输速度快、适用于特殊应用场景等优点。

uart通信的详细讲解UART（Universal Asynchronous Receiver/Transmitter）是一种常见的串行通信协议，常用于将数据传输至微控制器、传感器、无线模块等外部设备。

它是一种异步通信方式，意味着数据是以字节为单位发送和接收的，并且在数据发送和接收之间没有时钟信号进行同步。

下面将详细介绍UART通信的原理和工作流程。

UART通信基于一对输入输出引脚，其中TX（发送）和RX（接收）引脚分别用于数据的发送和接收。

通过这对引脚，数据可以以位的形式在串行总线上传输。

TX引脚用于将数据发送给接收方，RX引脚用于接收从发送方发送的数据。

在UART通信中，发送方和接收方之间需要事先约定好一些通信参数，包括波特率（通信速率），数据位宽，校验位和停止位。

通信起始阶段，发送方将要发送的数据从最高有效位（MSB）开始依次发送到TX引脚上。

UART通信是异步的，没有外部时钟信号作为同步信号，因此发送方和接收方之间需要通过提前约定的波特率来进行同步。

波特率表示每秒传输的位数，通常以波特（baud）为单位进行衡量。

在发送数据前，发送方需要先发送一个起始位（通常为逻辑低电平）来通知接收方数据的到来。

然后连续发送数据的位数。

发送方还可以选择在数据位之后发送一位校验位来增强数据的可靠性。

最后，发送方发送一个或多个停止位（通常为逻辑高电平）来标志数据的结束。

接收方在接收数据时，根据约定好的波特率等参数从RX引脚接收数据。

接收方在接收到起始位时开始接收数据，并按照波特率计时以正确的速率接收数据位。

在接收数据后，接收方还可以验证校验位的正确性。

如果校验位不匹配，接收方可以丢弃接收到的数据或者发生错误的数据信号。

最后，接收方等待一个或多个停止位来表示数据的结束。

UART通信的数据传输速率受到波特率的限制，快速的数据通信需要更高的波特率。

波特率的选择要根据通信双方的要求和硬件性能来确定。

总之，UART通信是一种简单、低成本的串行通信方式，用于将数据以位的形式在发送方和接收方之间传输。

UART串行通信详解UART串行通信详解时间：2013-05-03 20:38:58 来源：作者：UART定义：UART是一种通用串行数据总线，用于异步通信。

该总线双向通信，可以实现全双工传输和接收。

在嵌入式设计中，UART用来主机与辅助设备通信，如汽车音响与外接AP之间的通信，与PC机通信包括与监控调试器和其它器件，如EEPROM通信。

计算机与UART：因为计算机内部采用并行数据，不能直接把数据发到Modem，必须经过UART整理才能进行异步传输，其过程为：CPU先把准备写入串行设备的数据放到UART的寄存器（临时内存块）中，再通过FIFO（First Input First Output，先入先出队列）传送到串行设备，若是没有FIFO，信息将变得杂乱无章，不可能传送到Modem。

它是用于控制计算机与串行设备的芯片。

有一点要注意的是，它提供了RS-232C数据终端设备接口，这样计算机就可以和调制解调器或其它使用RS-232C接口的串行设备通信了。

作为接口的一部分，UART还提供以下功能：将由计算机内部传送过来的并行数据转换为输出的串行数据流。

将计算机外部来的串行数据转换为字节，供计算机内部并行数据的器件使用。

在输出的串行数据流中加入奇偶校验位，并对从外部接收的数据流进行奇偶校验。

在输出数据流中加入启停标记，并从接收数据流中删除启停标记。

处理由键盘或鼠标发出的中断信号（键盘和鼠标也是串行设备）。

可以处理计算机与外部串行设备的同步管理问题。

有一些比较高档的UART还提供输入输出数据的缓冲区，现在比较新的UART是16550，它可以在计算机需要处理数据前在其缓冲区内存储16字节数据，而通常的UART是8250。

现在如果您购买一个内置的调制解调器，此调制解调器内部通常就会有16550 UART。

UART是计算机中串行通信端口的关键部分。

在计算机中，UART 相连于产生兼容RS232规范信号的电路。

RS232标准定义逻辑“1”信号相对于地为-3到-15伏，而逻辑“0”相对于地为+3到+15伏。

UART串口通信协议1. 介绍UART（全称Universal Asynchronous Receiver/Transmitter）是一种常用的串口通信协议，用于在数字系统中进行异步通信。

UART协议通过在数据中插入起始位、停止位和校验位来实现数据的传输和校验。

本文档将详细介绍UART的工作原理、通信流程、数据帧格式以及常见应用场景。

2. 工作原理UART通信协议使用一对线路进行数据的传输，包括一条用于发送数据的线路（称为Tx线路）和一条用于接收数据的线路（称为Rx线路）。

在传输数据之前，发送端和接收端必须约定好通信参数，如波特率、数据位宽、校验位和停止位等。

通过发送和接收数据时的电平变化，UART可以实现异步的数据传输。

UART的工作原理可以总结为以下几个步骤： - 发送端将要发送的数据按照一定的格式组织成一帧数据。

- 发送端发送起始位，通知接收端数据的开始。

- 发送端按照约定的波特率，将数据位逐位发送。

- 发送端发送校验位，用于校验数据的正确性。

- 发送端发送停止位，标志一帧数据的结束。

- 接收端接收起始位，开始接收数据。

- 接收端按照约定的波特率，逐位接收数据位。

- 接收端接收校验位，校验数据的正确性。

- 接收端接收停止位，结束接收数据。

3. 通信流程UART通信协议的通信流程包括以下几个步骤： 1. 发送端准备要发送的数据，并按照事先约定好的格式组织成数据帧。

2. 发送端将起始位设为逻辑低电平，发送给接收端，通知接收端数据的开始。

3. 发送端按照约定的波特率，将数据位逐位发送给接收端。

4. 发送端计算并发送校验位，用于校验数据的正确性。

5. 发送端将停止位设为逻辑高电平，发送给接收端，标志一帧数据的结束。

6. 接收端接收起始位，开始接收数据。

7. 接收端按照约定的波特率，逐位接收数据位。

8. 接收端接收校验位，校验数据的正确性。

9. 接收端接收停止位，结束接收数据。

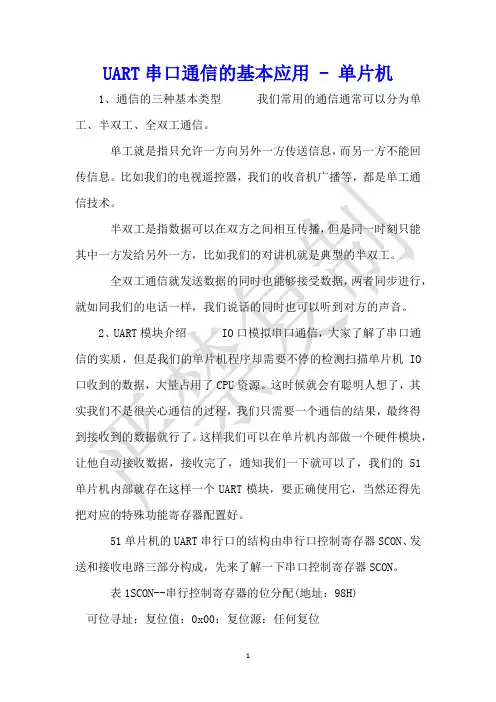

UART串口通信的基本应用 - 单片机1、通信的三种基本类型我们常用的通信通常可以分为单工、半双工、全双工通信。

单工就是指只允许一方向另外一方传送信息，而另一方不能回传信息。

比如我们的电视遥控器，我们的收音机广播等，都是单工通信技术。

半双工是指数据可以在双方之间相互传播，但是同一时刻只能其中一方发给另外一方，比如我们的对讲机就是典型的半双工。

全双工通信就发送数据的同时也能够接受数据，两者同步进行，就如同我们的电话一样，我们说话的同时也可以听到对方的声音。

2、UART模块介绍IO口模拟串口通信，大家了解了串口通信的实质，但是我们的单片机程序却需要不停的检测扫描单片机IO 口收到的数据，大量占用了CPU资源。

这时候就会有聪明人想了，其实我们不是很关心通信的过程，我们只需要一个通信的结果，最终得到接收到的数据就行了。

这样我们可以在单片机内部做一个硬件模块，让他自动接收数据，接收完了，通知我们一下就可以了，我们的51单片机内部就存在这样一个UART模块，要正确使用它，当然还得先把对应的特殊功能寄存器配置好。

51单片机的UART串行口的结构由串行口控制寄存器SCON、发送和接收电路三部分构成，先来了解一下串口控制寄存器SCON。

表1SCON--串行控制寄存器的位分配(地址：98H)可位寻址；复位值：0x00；复位源：任何复位7654321符号SM0SM1SM2RENTB8RB8TIRI表2SCON--串行控制寄存器的位描述位符号7SM0这两位共同决定了串口通信的模式0到模式3共4种模式。

我们最常用的就是模式1，也就是SM0=0，SM1=1，下边我们重点就讲模式1，其他模式从略。

6SM15SM2多机通信控制位(很少用)，模式1直接清零。

4REN使能串行接收。

由软件置位使能接收，软件清零则禁止接收3TB8模式2和3中将要发送的第9位数据(很少用)2RB8模式2和3中接收第9位数据(很少用)，模式1用来接收停止位 1TI发送中断标志位，模式1下，在数据位最后一位发送结束，开始发送停止位时由硬件自动置1，必须通过软件清零。

基于STM32之UART串⼝通信协议（⼀）详解⼀、前⾔1、简介 写的这篇博客，是为了简单讲解⼀下UART通信协议，以及UART能够实现的⼀些功能，还有有关使⽤STM32CubeMX来配置芯⽚的⼀些操作，在后⾯我会以我使⽤的STM32F429开发板来举例讲解（其他STM32系列芯⽚⼤多数都可以按照这些步骤来操作的），如有不⾜请多多指教。

2、UART简介 嵌⼊式开发中，UART串⼝通信协议是我们常⽤的通信协议（UART、I2C、SPI等）之⼀，全称叫做通⽤异步收发传输器（Universal AsynchronousReceiver/Transmitter）。

3、准备⼯作1）Keil5 链接：点击 提取码：wrt92）STMCubeMX5.1.0版本 链接：点击 提取码：20xs3）STMF429开发板注： 只要是stm32的开发板都可以⽤到的，在STM32CubeMx⾥选对型号、配置好就⾏了。

⼆、UART详解1、UART简介 嵌⼊式开发中，UART串⼝通信协议是我们常⽤的通信协议（UART、I2C、SPI等）之⼀，全称叫做通⽤异步收发传输器（Universal AsynchronousReceiver/Transmitter），是异步串⼝通信协议的⼀种，⼯作原理是将传输数据的每个字符⼀位接⼀位地传输，它能将要传输的资料在串⾏通信与并⾏通信之间加以转换，能够灵活地与外部设备进⾏全双⼯数据交换。

注： 在此开发板中，是有USART（Universal Synchronous Asynchronous Receiver and Transmitter通⽤同步异步收发器）串⼝的，USART相当于UART的升级版，USART⽀持同步模式，因此USART 需要同步始终信号USART_CK（如STM32 单⽚机），通常情况同步信号很少使⽤，因此⼀般的单⽚机UART和USART使⽤⽅式是⼀样的，都使⽤异步模式。

因为USART的使⽤⽅法上跟UART基本相同，所以在此就以UART来讲该通信协议了。

进阶项⽬（3）UART串⼝通信程序设计讲解写在前⾯的话UART串⾏接⼝简称串⼝，是我们各类芯⽚最常⽤的⼀种异步通信接⼝，通过串⼝我们就可以建⽴起计算机和我们实验板之间的通信和控制关系，也就是我们通常所说的上下位机通信。

串⼝可以说是不同平台互相通信、控制的⼀个最基本的接⼝。

项⽬需求设计⼀个UART控制器，当控制器从上位机接收到数据以后，马上将数据输出，发送回上位机，完成“回环测试”。

UART的原理分析要实现UART通信，⾸先我们需要⽤到⼀个外部的电平转换芯⽚MAX232,其具体配置电路如下：注解：MAX232芯⽚是美信（MAXIM）公司专为RS_232标准串⼝设计的单电源电平转换芯⽚，使⽤+5V单电源供电主要特点：符合所有的RS_232技术标准只需要单⼀+5V电源供电⽚载电荷泵具有升压、电源极性翻转能⼒，能够产⽣+10V和-10V电压功耗低，典型供电电流5MA内部集成2个RS_232驱动器⾼集成度，⽚外最低只需四个电容即可⼯作由原理图可以看出，最终我们FPGA需要控制的其实也就是两条信号线：RXD和TXD，分别为数据接收线和数据发送线。

那么接下来，问题就变得简单了，既然只有两条线，那么我们只需要关注其数据收发时序即可，时序图如下：UART数据格式：说明：在此实验中，⽆奇偶校验位，则⼀帧数据为⼗位。

（奇偶校验是⼀种校验代码正确性的。

根据被传输的⼀组⼆进制代码的数位中“1”的个数是奇数或偶数来进⾏校验。

采⽤的称为奇校验，反之，称为偶校验。

采⽤何种校验是事先规定好的。

通常专门设置⼀个奇偶校验位，⽤它使这组中“1”的个数为奇数或偶数。

若⽤奇校验，则当接收端收到这组代码时，校验“1”的个数是否为奇数，从⽽确定传输代码的正确性。

）在UART接收时，采集⼀帧数据的中间8位有效位，忽略开始位与停⽌位；在UART发送时，将发送的并⾏8位数据转为串⾏数据，并添加开始位与停⽌位。

UART中的⼀帧数据为10位，空闲时均为⾼电平，在检测到开始位（低电平）之后，开始采集8位有效数据位（低位在前），再将停⽌位置为⾼电平即可。

uart串口通信时序摘要：一、引言1.串口通信的基本概念2.UART 串口通信的优势二、UART 串口通信的工作原理1.UART 的工作原理2.UART 的数据传输过程三、UART 串口通信时序1.波特率2.数据位3.停止位4.奇偶校验四、UART 串口通信的帧结构1.起始位2.数据位3.奇偶校验位4.停止位5.帧间隔五、UART 串口通信的应用1.计算机与外部设备通信2.嵌入式系统通信3.物联网通信正文：UART 串口通信是一种异步通信方式，广泛应用于各种电子设备之间的数据传输。

它的优势在于通信双方不需要同步时钟信号，只需约定好波特率、数据位、停止位等参数，即可实现稳定的数据传输。

UART 串口通信的工作原理是通过UART（Universal Asynchronous Receiver/Transmitter，通用异步接收/发送器）芯片将串行数据转换为并行数据，或将并行数据转换为串行数据。

UART串口通信的数据传输过程主要包括：数据的接收、数据的发送、波特率发生器以及数据流控制。

在UART 串口通信时序中，波特率是一个关键参数，决定了数据传输的速率。

数据位表示一个字符所占的位数，常见的有7 位、8 位、9 位等。

停止位用于表示一个字符的结束，常见的有1 位、2 位。

奇偶校验用于检测数据传输过程中的错误，常见的有奇校验、偶校验、无校验等。

UART 串口通信的帧结构包括起始位、数据位、奇偶校验位、停止位和帧间隔。

起始位用于标识一个字符的开始，数据位用于传输有效数据，奇偶校验位用于检测数据传输过程中的错误，停止位用于表示一个字符的结束，帧间隔用于分隔不同的字符。

UART 串口通信在许多应用场景中发挥着重要作用，如计算机与外部设备（如鼠标、键盘、打印机等）通信、嵌入式系统之间的通信以及物联网通信。

/****************************************Copyright(c)***************************************************** Guangzou ZLG-MCU Development Co.,LTD.** graduate school** ****--------------File Info--------------------------------------------------------------------------------** File name: main.c** Last modified Date: 2004-09-16** Last Version: 1.0** Descriptions: The main() function example template****-------------------------------------------------------------------------------------------------------** Created by: Chen Mingji** Created date: 2004-09-16** Version: 1.0** Descriptions: The original version****-------------------------------------------------------------------------------------------------------** Modified by: Li Baihua** Modified date: 2008-04-02** Version: 1.1** Descriptions: 串口0通信-查询方式实验********************************************************************************* **************************/#include "config.h"#include "stdio.h"# define UART_BPS 9600 /* 串口通信波特率*//****************************************************************************** ***************************** Function name: UARTInit** Descriptions: 串口初始化，设置为8位数据位，1位停止位，无奇偶校验，波特率为9600** input parameters: uiDly 值越大，延时时间越长** output parameters: 无** Returned value: 无******************************************************************************* **************************/void UARTInit (void){uint16 uiFdiv;PINSEL0 = PINSEL0 & (~0x0F);PINSEL0 = PINSEL0 | 0x05;U0LCR = 0x83; /* 允许设置波特率*/uiFdiv = (Fpclk / 16) / UART_BPS; /* 设置波特率*/U0DLM = uiFdiv / 256;U0DLL = uiFdiv % 256;U0LCR = 0x03; /* 锁定波特率*/}/****************************************************************************** ***************************** Function name: UART0SendByte** Descriptions: 向串口发送子节数据，并等待数据发送完成，使用查询方式** input parameters: uiDat 要发送的数据** output parameters: 无** Returned value: 无******************************************************************************* **************************/void UART0SendByte (uint8 uiDat){U0THR = uiDat; /* 写入数据*/while ((U0LSR & 0x40) == 0); /* 等待数据发送完毕*/}/****************************************************************************** *****************************函数名称：PC_DispChar( )**函数功能：向PC机发送显示字符**入口参数：x 显示位置X坐标** y 显示位置Y坐标char 显示的字符，不能为0xffcolor 显示的颜色**出口参数：无******************************************************************************* *************************/void PC_DispChar(uint8 x, uint8 y, uint8 chr, uint8 color){UART0SendByte (0xFF); //帧头UART0SendByte (x);UART0SendByte (y);UART0SendByte (chr);UART0SendByte (color);}/****************************************************************************** *****************************函数名称：ISendStr( )**函数功能：向PC机发送字符串**入口参数：x 字符串显示起始位置X坐标** y 字符串显示起始位置Y坐标color 显示的颜色*str 要显示的字符串**出口参数：无******************************************************************************* *************************/void ISendStr(uint8 x, uint8 y, uint8 color, char *str){while(1){if(*str == '\0') break;PC_DispChar(x, y, *str, color);x++;str++;if(x>= 80){x= 0;y++;}}}。

UART串口通信的基本原理和通信过程UART（Universal Asynchronous Receiver/Transmitter）是一种常见的串口通信协议，用于在计算机和外部设备之间进行数据传输。

本文将详细解释UART串口通信的基本原理和通信过程，并提供一个全面、详细、完整且深入的解释。

1. UART串口通信的基本原理UART串口通信是一种基于异步传输的通信协议，它使用两根信号线（TX和RX）来实现数据的传输。

UART通信的基本原理如下：•数据位：UART通信中的每个字符由一定数量的数据位组成，通常为8位。

每个数据位可以表示一个字节（8位二进制数）。

•停止位：每个字符之后会有一个停止位，用于指示一个字符的结束。

通常情况下，UART通信中的停止位为1个。

•起始位：每个字符之前会有一个起始位，用于指示一个字符的开始。

通常情况下，UART通信中的起始位为1个。

•波特率：UART通信中的波特率（Baud Rate）表示每秒钟传输的比特数。

常见的波特率有9600、115200等。

UART通信使用的是异步传输，即发送端和接收端没有共同的时钟信号。

因此，在通信过程中，发送端和接收端需要事先约定好相同的波特率，以确保数据的正确传输。

2. UART串口通信的通信过程UART串口通信的通信过程包括数据的发送和接收两个步骤。

下面将详细介绍UART串口通信的通信过程。

数据发送过程1.发送端准备数据：发送端需要准备要发送的数据，并将数据存储在发送缓冲区中。

2.发送端发送起始位：发送端在发送数据之前，会先发送一个起始位，用于指示一个字符的开始。

起始位的电平通常为低电平。

3.发送端发送数据位：发送端按照数据位的顺序，将数据位的电平依次发送出去。

每个数据位的电平表示一个二进制位（0或1）。

4.发送端发送停止位：发送端在发送完所有的数据位之后，会发送一个停止位，用于指示一个字符的结束。

停止位的电平通常为高电平。

数据接收过程1.接收端等待起始位：接收端在接收数据之前，会等待接收到一个起始位的电平变化，用于指示一个字符的开始。
